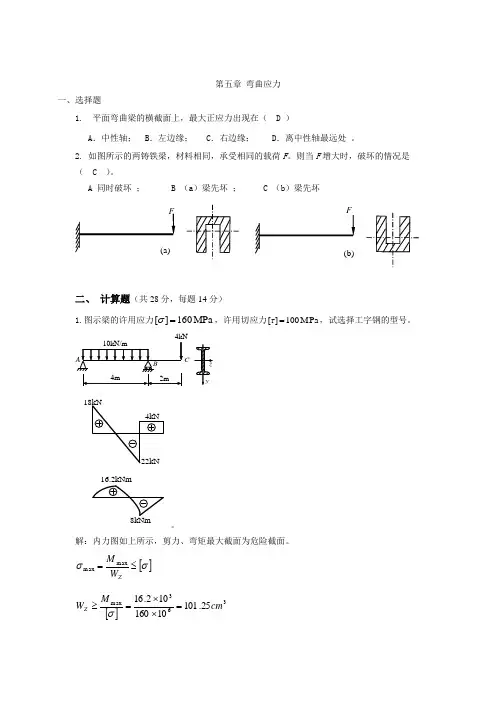

第五章弯曲应力一、选择题1.平面弯曲梁的横截面上,最大正应力出现在( D )A.中性轴; B.左边缘; C.右边缘; D.离中性轴最远处。

2. 如图所示的两铸铁梁,材料相同,承受相同的载荷F。

则当F增大时,破坏的情况是( C )。

A 同时破坏;B (a)梁先坏;C (b)梁先坏二、计算题(共28分,每题14分)MPa100][=τ,试选择工字钢的型号。

16.2kNm8kNm。

解:内力图如上所示,剪力、弯矩最大截面为危险截面。

[]σσ≤=ZWMmaxmax[]363max25.10110160102.16cmMWZ=⨯⨯=≥σ选用14号工字钢,并用其计算剪应力。

此时,cm bcm S I Z Z 5.5,12*== Z Z bI S Q *max max=τ []MPa MPa 100331012105.51022233max =≤=⨯⨯⨯⨯=--ττ 说明14号工字钢剪应力强调满足强度要求,故选用14号工字钢。

2.梁AB 为10号工字钢,W z =49cm 3,已知梁下表面C 处横截面上的正应力σc =60MPa 。

试求载荷F 的值。

(14分)解 C 处的弯矩为 F M C 1.0= (3分) 由zC C W M =σ得 z C C W M ⋅=σ (5分) 即 66104910601.0-⨯⨯⨯=F (3分)得 4.29=F kN (1分)3.一矩形截面外伸木梁,截面尺寸及荷载如图示。

q=1.3 kN/m 。

已知需用弯曲正应力[]10MPa σ=,许用切应力2MPa τ=(1)求二支座支反力(2)画出对应的剪力图与弯矩图。

(3)试校核梁的正应力和切应力强度。

(15分)解:(1)max max 1.61 3.912.29 1.02A B F KN F KN Q KN M KN m ====⋅;;(2) 对应的剪力图和弯矩图如下:(3)[]6max 2z M 1.02106σ7.08MPa W 60120σ⨯⨯===<⨯ []3max 3Q 3 2.2910τ0.477MPa 2A 212060τ⨯⨯===<⨯⨯ 故梁的正应力和切应力均满足强度要求。
