合肥工业大学电力系统自动装置习题之欧阳家百创编
合肥工业大学 电力系统自动装置原理 考试试题(有答案)
《电力系统自动装置原理》考试试题合肥工业大学一、单项选择题（每题1分，共5分）1. 可以根据线性整步电压周期的大小判别（ A ）A.频率差B.电压差C.相角差D.导前时间2.强励时间不允许超过规定值的原因是（ C ）A 发电机定子绕组发热限制B发电机定子绕组长时间欠励磁C 发电机转子绕组发热限制D发电机转子绕组长时间欠励磁3.对励磁系统进行分析，首先要求写出控制系统各个单元的（ B ）A 饱和函数B传递函数C 换算关系D电压方程4.励磁电压响应比表征的励磁电压上升的平均速率的时间范围是（ C ）A 最初0.2s内B最初0.3s内C最初0.5s内D最初1s内5.发电机并列操作中，当电压幅值不等时，冲击电流主要为（ B ）A 有功电流分量B无功电流分量C 空载电流分量D短路电流分量二、多项选择题。
（每题2分，共10分）6. 在正弦交流电压信号中含有的信息包括（ACD ）A 电压幅值B脉冲值C 相角D 频率E带宽7. 与无限大母线并联运行的机组，调节它的励磁电流，数值改变的是（BD ）A发电机有功功率的数值B发电机无功功率的数值C 功率因数角φD功率角δ E 发电机端电压8. 自动低频减载装置的组成包括：（CDE ）A自动重合闸B低电压启动回路C低频继电器D延时元件E 跳闸执行回路9.衡量电力系统电能质量的指标包括（ADE ）A电压B电感C 电容D频率 E 波形10.电力系统的电压和无功功率调节系统，主要的组成环节包括（ABCD ）A电容器B电抗器C 发电机组D变压器 E 调速器三、填空题（每空1分，共10分）11.发电机转子及其励磁回路都随轴转动，因此不能在转子回路中接入灭磁设备。
12. 为使无功负荷得到合理分配，两直接并联的同步发电机的外特性都应向右下倾，且完全重合。
13.励磁顶值电压是励磁功率单元在强行励磁时可能提供的最高输出电压值。
14.当同步发电机在空载额定电压情况下，发电机电压超调量应不大于阶跃量的50%。
合肥工业大学电力系统自动装置习题2
电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.AAT装置的主要作用是( )A.提高供电可靠性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度2.当在双电源线路上装设无电压检定和同步检定重合闸时，如果线路发生瞬时性故障，线路两侧重合闸的动作顺序是( )A.同步侧先合，无压侧后合B.无压侧先合，同步侧后合C.两侧同时合D.一侧合，另一侧不合3.在330kV~500kV线路中，一般情况下应装设( )A.单相自动重合闸装置B.三相自动重合闸装置C.综合自动重合闸装置D.单相和三相自动重合闸4.与线性整步电压波形的斜率大小成正比的是( )A.频率差B.电压差C.相角差D.导前时间5.准同期装置中，利用线性整步电压获取导前时间脉冲的核心电路是( )A.积分电路B.微分电路C.比例+积分电路D.比例+微分电路6.电力系统可能出现的最大有功功率缺额Pla.max与自动低频减负荷装置的切除负荷总量Pcut.max的关系为( )A. Pla.max>Pcut.maxB. Pla.max<Pcut.maxC. Pla.max=Pcut.maxD.不相关7.经升压变压器后并联的发电机组，对并联运行点而言，其调差系数( )A.可以为负B.必须为负C.可以为零D.应该为正8.自动重合闸装置的起动原理是( )A.短路电流起动B.断线起动C.低电压起动D.低频起动9.设某台汽轮发电机与无穷大系统并列运行，当调节该汽轮机进汽门大小时，可改变该发电机组输出的( )A.电压B.频率C.有功功率D.无功功率10.在以高温高压火电厂为主的电力系统中，自动低频减负荷装置的末级动作频率一般为( )A.45~45.5HzB. 46~46.5HzC. 47~47.5HzD. 48~48.5Hz11.并列断路器两侧电压矢量的电角速度之差称为( )A.电压相角差B.电压矢量差C.滑差周期D.滑差角频率12.同步发电机励磁系统的控制部分、用以实现正常及事故情况下励磁电流的自动调节的装置称为( )A.复式励磁装置B.自动励磁调节器C.发电机稳定控制器D.发电机自动灭磁装置13.能保证三相半控桥式整流电路输出电压波形连续的触发控制角的范围是( )A.0°~30°B. 0°~60°C. 60°~120°D. 90°~120°14.采用六相桥式整流电路测量交流电压大小，需要整流二极管( )A.3只B.6只C.12只D.18只15.承担电力系统频率二次调整任务的发电厂称为( )A.调频电厂B.调峰电厂C.调相电厂D.补偿电厂二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。

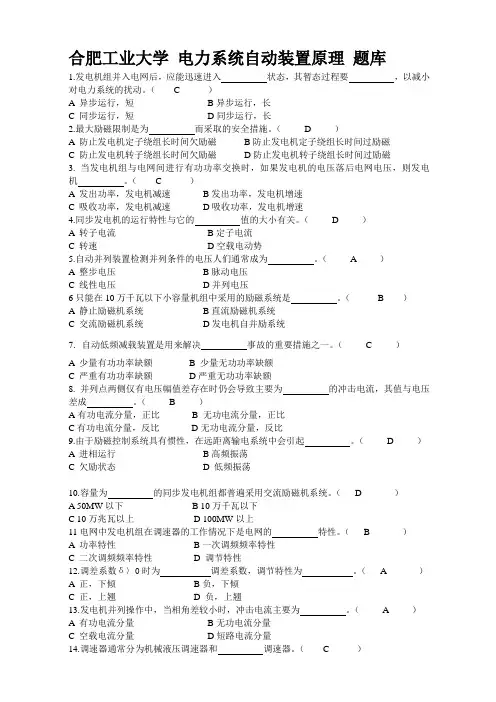

合肥工业大学电力系统自动装置原理复习题(题库)及答案
合肥工业大学电力系统自动装置原理题库1.发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。
（ C ）A 异步运行，短B异步运行，长C 同步运行，短D同步运行，长2.最大励磁限制是为而采取的安全措施。
（ D ）A 防止发电机定子绕组长时间欠励磁B防止发电机定子绕组长时间过励磁C 防止发电机转子绕组长时间欠励磁D防止发电机转子绕组长时间过励磁3. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机。
（ C ）A 发出功率，发电机减速B发出功率，发电机增速C 吸收功率，发电机减速D吸收功率，发电机增速4.同步发电机的运行特性与它的值的大小有关。
（ D ）A 转子电流B定子电流C 转速D空载电动势5.自动并列装置检测并列条件的电压人们通常成为。
（ A ）A 整步电压B脉动电压C 线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是。
（ B ）A 静止励磁机系统B直流励磁机系统C 交流励磁机系统D发电机自并励系统7. 自动低频减载装置是用来解决事故的重要措施之一。
（ C ）A 少量有功功率缺额B 少量无功功率缺额C 严重有功功率缺额D严重无功功率缺额8. 并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。
（ B ）A有功电流分量，正比 B 无功电流分量，正比C有功电流分量，反比D无功电流分量，反比9.由于励磁控制系统具有惯性，在远距离输电系统中会引起。
（ D ）A 进相运行B高频振荡C 欠励状态D 低频振荡10.容量为的同步发电机组都普遍采用交流励磁机系统。
（ D ）A 50MW以下B 10万千瓦以下C 10万兆瓦以上D 100MW以上11电网中发电机组在调速器的工作情况下是电网的特性。
（ B ）A 功率特性B一次调频频率特性C 二次调频频率特性D 调节特性12.调差系数δ〉0时为调差系数，调节特性为。
（ A ）A 正，下倾B负，下倾C 正，上翘D 负，上翘13.发电机并列操作中，当相角差较小时，冲击电流主要为。

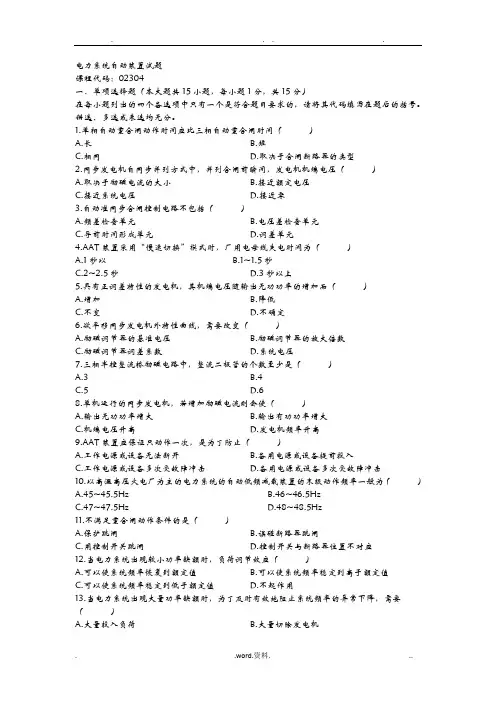

合肥工业大学电力系统自动装置习题
电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号。
错选、多选或未选均无分。
1.单相自动重合闸动作时间应比三相自动重合闸时间（）A.长B.短C.相同D.取决于合闸断路器的类型2.同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（）A.取决于励磁电流的大小B.接近额定电压C.接近系统电压D.接近零3.自动准同步合闸控制电路不包括（）A.频差检查单元B.电压差检查单元C.导前时间形成单元D.调差单元4.AAT装置采用“慢速切换”模式时，厂用电母线失电时间为（）A.1秒以B.1~1.5秒C.2~2.5秒D.3秒以上5.具有正调差特性的发电机，其机端电压随输出无功功率的增加而（）A.增加B.降低C.不变D.不确定6.欲平移同步发电机外特性曲线，需要改变（）A.励磁调节器的基准电压B.励磁调节器的放大倍数C.励磁调节器调差系数D.系统电压7.三相半控整流桥励磁电路中，整流二极管的个数至少是（）A.3B.4C.5D.68.单机运行的同步发电机，若增加励磁电流则会使（）A.输出无功功率增大B.输出有功功率增大C.机端电压升高D.发电机频率升高9.AAT装置应保证只动作一次，是为了防止（）A.工作电源或设备无法断开B.备用电源或设备提前投入C.工作电源或设备多次受故障冲击D.备用电源或设备多次受故障冲击10.以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般为（）A.45~45.5HzB.46~46.5HzC.47~47.5HzD.48~48.5Hz11.不满足重合闸动作条件的是（）A.保护跳闸B.误碰断路器跳闸C.用控制开关跳闸D.控制开关与断路器位置不对应12.当电力系统出现较小功率缺额时，负荷调节效应（）A.可以使系统频率恢复到额定值B.可以使系统频率稳定到高于额定值C.可以使系统频率稳定到低于额定值D.不起作用13.当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要（）A.大量投入负荷B.大量切除发电机C.借助低频减负荷装置切除负荷D.依赖负荷调节效应稳定频率14.发电厂厂用电系统与电力系统解列的目的是（）A.保证电厂的安全运行B.解决系统功率缺额C.防止系统频率下降D.防止电力系统振荡15.下列电力系统自动装置中属于电力系统安控装置的是（）A.自动重合闸装置B.自动准同步装置C.励磁调节器D.故障录波装置二、名词解释题（本大题共5小题，每小题3分，共15分）16.三机容错系统17.负荷频率调节效应18.无压检定和同步检定自动重合闸19.滑差周期20.暗备用三、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。

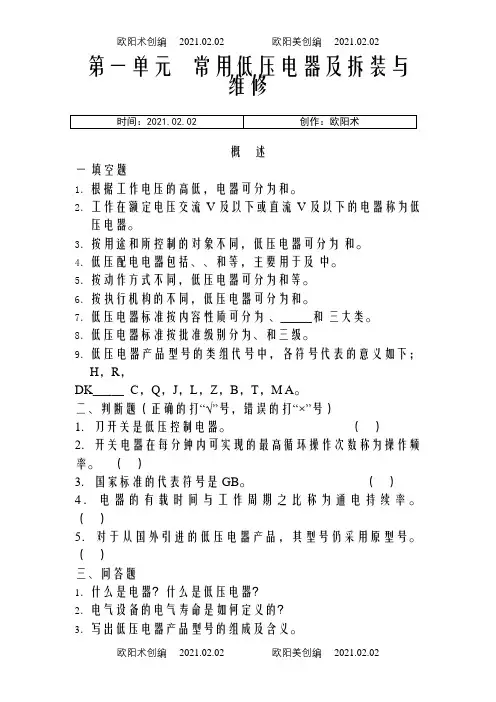

电力拖动习题册之欧阳术创编
第一单元常用低压电器及拆装与维修概述一填空题1．根据工作电压的高低，电器可分为和。
2．工作在额定电压交流V及以下或直流V及以下的电器称为低压电器。
3．按用途和所控制的对象不同，低压电器可分为和。
4．低压配电电器包括、、和等，主要用于及中。
5．按动作方式不同，低压电器可分为和等。
6．按执行机构的不同，低压电器可分为和。
7．低压电器标准按内容性质可分为、_____和三大类。
8．低压电器标准按批准级别分为、和三级。
9．低压电器产品型号的类组代号中，各符号代表的意义如下；H，R，DK_____ C，Q，J，L，Z，B，T，M A。
二、判断题（正确的打“√”号，错误的打“×”号）1．刀开关是低压控制电器。
（）2．开关电器在每分钟内可实现的最高循环操作次数称为操作频率。
（）3．国家标准的代表符号是GB。
（）4．电器的有载时间与工作周期之比称为通电持续率。
（）5．对于从国外引进的低压电器产品，其型号仍采用原型号。
（）三、问答题1．什么是电器？什么是低压电器？2．电气设备的电气寿命是如何定义的？3．写出低压电器产品型号的组成及含义。
课题一低压开关一、填空题1．低压开关主要用作、及和电路。
2．低压开关一般为非自动切换电器，常用的主要类型有、和等。
3．负荷开关是由和组合而成，分为和两种。
4．开启式负荷开关用于控制电动机的直接启动和停止时，应选用额定电压V或V，额定电流不小于电动机额定电流倍的三极开关。
5．开启式负荷开关必须安装在控制屏或开关板上，且合闸状态时手柄应朝，不允许或。
以防发生误合闸事故。
6．封闭式负荷开关可用于手动不频繁地接通和断开带负载的电路以及作为线路末端的，也可用于控制kW以下的交流电动机不频繁的直流启动和停止。
7．封闭式负荷开关主要由、、和组成。
8．封闭式负荷开关的操作机构具有以下两个特点：一是采用了方式，二是设置了装置。
9．封闭式负荷开关设置了联锁装置，使开关在合闸状态下开关盖，而开关盖开启时又不能，以保证操作安全。

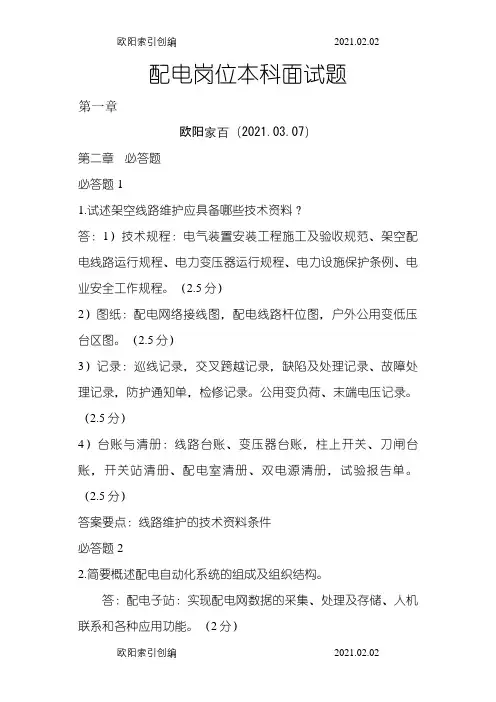

南方电网考试题库之欧阳索引创编
配电岗位本科面试题第一章欧阳家百（2021.03.07）第二章必答题必答题11.试述架空线路维护应具备哪些技术资料？答：1）技术规程：电气装置安装工程施工及验收规范、架空配电线路运行规程、电力变压器运行规程、电力设施保护条例、电业安全工作规程。
（2.5分）2）图纸：配电网络接线图，配电线路杆位图，户外公用变低压台区图。
（2.5分）3）记录：巡线记录，交叉跨越记录，缺陷及处理记录、故障处理记录，防护通知单，检修记录。
公用变负荷、末端电压记录。
（2.5分）4）台账与清册：线路台账、变压器台账，柱上开关、刀闸台账，开关站清册、配电室清册、双电源清册，试验报告单。
（2.5分）答案要点：线路维护的技术资料条件必答题22.简要概述配电自动化系统的组成及组织结构。
答：配电子站：实现配电网数据的采集、处理及存储、人机联系和各种应用功能。
（2分）配电子站：是主站与终端之间的中间层设备，根据配电自动化系统分层结构的情况而选用，一般用于通信汇集，也可根据需要实现区域监控功能。
（2分）配电终端：是安装在一次设备运行现场的自动化装置。
（2分）通信通道：是连接配电主站、配电子站和配电终端，实现信息传输的通信网络。
（2分）根据配电自动化终端设备的接入规模和通信通道的组织架构，配电自动化系统结构分为：主站——终端两层结构和主站——子站——终端三层结构。
（2分）答案要点：配电自动化基本概念必答题33.简要概括配电网的概念，配电网有哪些特点？答：把电力系统中二次降压变电所低压侧直接或降压后向用户供电的网络称为配电网；（4分）深入城市中心和居民密集点，传输功率和距离一般不大。
（2分）供电容量、用户性质、供电量和可靠性要求千差万别，各不相同。
（2分）通常我国配电网中性点不接地。
（2分）答案要点：配电自动化基本概念必答题44.配电自动化经历了哪三个发展阶段，各阶段有什么特点？答：基于自动化开关设备相互配合的配电自动化阶段。
通过自动化开关设备的相互配合实现故障隔离和健全区域恢复供电，隔离故障需要经过多次重合，对设备的冲击大。
合肥工业大学电力系统自动装置习题1
Kadj1=0.03和Kadj2=0.05。
当母线输出无功功率增加，使母线电压下降了2%，求无功功率增量△QG1和△QG2。
37．某电力系统在额定情况下运行，负荷调节效应系数K=2，总负荷为12000MW，突然切除600MW发电机功率，如果不考虑调速器作用，〔1〕计算电力系统的稳态频率；〔2〕此时切除200MW非重要负荷，计算电力系统的稳态频率。
电力系统自动装置试题一、单项选择题(在每题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每题1.5分，共24分)1.AAT装置自动合闸局部是按切换开关处于______位置和工作电源受电侧断路器处于______位置的原那么来构成。
()A.投入，投入B.投入，跳闸C.跳闸，投入D.跳闸，跳闸2.系统正常运行状态下，AAT装置中触点翻开的继电器是()。
A.低电压继电器B.过电压继电器C.闭锁继电器D.备用母线电压监视中间继电器3.电容式三相一次自动重合闸装置的动作次数是()。
A.一次B.二次C.三次D.屡次4.在双侧电源线路上装有无电压检定和同步检定自动重合闸，无电压检定连接片应()投入。
A.无压侧连接，同步侧不连接B.无压侧不连接，同步侧不连接C.无压侧连接，同步侧连接D.无压侧不连接，同步侧连接5.同步发电机准同步并列的条件是()。
A.UG=Usys、fG=fsysB.UG=UsysC.UG=Usys、δ=0D.G=sys6.ZZQ—5型自动准同步装置电源投入时，由于内部电容充电等原因，会引起合闸继电器触点抖动，为防止这种现象，设置了()电路。
A.防跳继电器B.电源闭锁C.防跳电源D.继电器闭锁7.自动准同步装置中压差方向鉴别时，如果UG>Usys，但压差小于允许值，那么()。
A.电平检测电路1动作B.电平检测电路1、2均动作C.电平检测电路2动作D.电平检测电路1、2均不动作8.外特性的调差系数Kadj>0时，意味着随着无功电流的增加，发电机端电压()。
《发电厂电气部分》课后习题答案之欧阳歌谷创编
第一章能源和发电欧阳歌谷（2021.02.01）1-2 电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
按输出能源分：凝气式发电厂；热电厂。
按发电厂总装机容量分：小容量发电厂；中容量发电厂；大中容量发电厂；大容量发电厂。
火电厂的生产过程概括起来说是把煤中含有的化学能转变为电能的过程。
整个生产过程分三个系统：燃料的化学能在锅炉燃烧变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；锅炉产生的蒸汽进入气轮机，冲动气轮机的转子旋转，将热能转变为机械能，称不汽水系统；由气轮机转子的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
1-4水力发电厂的分类，其电能生产过程及其特点？答：按集中落差的方式分为：堤坝式水电厂；坝后式水电厂；河床式水电厂；引水式水电厂；混合式水电厂。
按径流调节的程度分为：无调节水电厂；有调节水电厂；日调节水电厂；年调节水电厂；多年调节水电厂。
水电厂具有以下特点：可综合利用水能资源；发电成本低，效率高；运行灵活；水能可储蓄和调节；水力发电不污染环境；水电厂建设投资较大工期长；水电厂建设和生产都受到河流的地形，水量及季节气象条件限制，因此发电量也受到水文气象条件的制约，有丰水期和枯水期之分，因而发电量不均衡；由于水库的兴建，淹没土地，移民搬迁，农业生产带来一些不利，还可能在一定和程度破坏自然的生态平衡。
电力系统题库之欧阳家百创编
第一章电力系统基本知识欧阳家百（2021.03.07）一、单项选择题(每题的备选项中，只有一项最符合题意)1.电力系统是由(B)、配电和用电组成的整体。
A.输电、变电B.发电、输电、变电C.发电、输电2.电力系统中的输电、变电、(B)三个部分称为电力网。
A.发电B.配电C.用电3.直接将电能送到用户的网络称为(C)。
A.发电网B.输电网C.配电网4.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（B）。
A.发电网B.输电网C.配电网5.电力生产的特点是(A)、集中性、适用性、先行性。
A.同时性B.广泛性C.统一性6.线损是指电能从发电厂到用户的输送过程中不可避免地发生的(C)损失。
A.电压B.电流C.功率和能量7.在分析用户的负荷率时，选(A)中负荷最高的一个小时的平均负荷作为高峰负荷。
A.一天24小时B.一个月720小时 C一年8760小时8.对于电力系统来说，峰、谷负荷差越(B)，用电越趋于合理。
A.大B.小C.稳定D.不稳定9.为了分析负荷率，常采用(C)。
A.年平均负荷B.月平均负荷C.日平均负荷10.突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷属(B)类负荷。
A.一类B.二类C.三类11.高压断路器具有开断正常负荷和(B)的能力。
A.过载B.过载、短路故障C.短路故障12.供电质量指电能质量与(A)A.供电可靠性B.供电经济性C.供电服务质量13.电压质量分为电压允许偏差、三相电压允许不平衡度、(C)、电压允许波动与闪变。
A.频率允许偏差B.供电可靠性C.公网谐波14.10kV三相供电电压允许偏差为额定电压的(A)A.±7%B. ±10%C.+7%-10%15.当电压上升时，白炽灯的(C)将下降。
A.发光效率B.光通量C.寿命16.当电压过高时，电动机可能(B)。
A.不能起动B.绝缘老化加快C.反转17.我国国标对35~110kV系统规定的电压波动允许值是(B)。
第5、6章练习题之欧阳家百创编
第5、6章习题欧阳家百（2021.03.07）一、单选题1、防雷设施及接地装置是（）。
DA、将导线与杆塔绝缘B、将导线与与大地连接C、将电流引入大地D、将雷电流引入大地2、混凝土电杆基础一般采用（）基础。
AA、底盘、卡盘、拉盘B、宽基、窄基C、水泥D、岩石3、在高杆塔增加绝缘子串长度，线路跳闸率（）。
AA、降低B、增大C、不变化D、以上皆有可能4、为防止直接雷击高大建筑物，一般多采用（）。
AA、避雷针B、避雷线C、避雷器D、保护间隙5、电力电缆线路与架空电力线路相比有如下优点（）。
AA、不占用地上空间B、引出分支线路比较容易C、故障测寻比较容易D、投资费用省6、架空线路导线与建筑物的垂直距离在最大计算弧垂情况下，3～10kV线路不应小于（）。
BA、2.5mB、3.0mC、4.0mD、5.0m7、电力系统过电压分成两大类（）。
DA、外部过电压和短路过电压B、外部过电压和大气过电压C、操作过电压和短路过电压D、雷电过电压和内部过电压8、为防止直接雷击架空线路，一般多采用（）。
BA、避雷针B、避雷线C、避雷器D、消雷器9、中压配电网一般指20kV、10kV、6kV、（）电压等级的配电网。
AA、3kVB、110kVC、480VD、35kV10、架空线路导线与建筑物的垂直距离在最大计算弧垂情况下，35kV线路不应小于（）。
CA、2.5mB、3.0mC、4.0mD、5.0m11、当杆塔由于地形限制不能装设普通拉线时，可以采用（），在电杆的中部加装自拉横担，在其上下加装拉线，以防电杆弯曲。
DA、张力拉线B、V型拉线C、水平拉线D、弓形拉线12、下列关于高压阀型避雷器特点描述正确的是（）。
AA、串联的火花间隙和阀片多，而且随电压的升高数量增多B、并联的火花间隙和阀片少，而且随电压的升高数量增多C、串联的火花间隙和阀片少，而且随电压的升高数量减小D、并联的火花间隙和阀片多，而且随电压的升高数量减小13、其他接地体与独立避雷针的接地体之地中距离不应（）3m。
电工考试题库之欧阳歌谷创作
2017电工题库欧阳歌谷（2021.02.01）一、判断题（280题）1、目前我国生产的接触器额定电流一般大于或等于630A。
【答案】×2、熔断器的文字符号为FU。
【答案】√3、电动式时间继电器的延时时间不受电源电压波动及环境温度变化的影响。
【答案】√4、铁壳开关安装时外壳必须可靠接地。
【答案】√5、断路器在选用时,要求断路器的额定通断能力要大于或等于被保护线路中可能出现的最大负载电流【答案】×6、自动开关属于手动电器。
【答案】×7、熔断器的特性,是通过熔体的电压值越高,熔断时间越短。
【答案】×8、复合按钮的电工符号是。
【答案】√9、热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器,它主要用于线路的速断保护。
【答案】×10、低压断路器是一种重要的控制和保护电器,断路器都装有灭弧装置,因此可以安全地带负荷合、分闸。
【答案】√11、电容器室内要有良好的天然采光。
【答案】× 12、电容器的放电负载不能装设熔断器或开关。
【答案】√13、检查电容器时,只要检查电压是否符合要求即可。
【答案】×14、为了避免静电火花造成爆炸事故,凡在加工运输,储存等各种易燃液体、气体时,设备都要分别隔离。
【答案】×15、用避雷针、避雷带是防止雷电破坏电力设备的主要措施。
【答案】×16、雷电按其传播方式可分为直击雷和感应雷两种。
【答案】×17、当采用安全特低电压作直接电击防护时,应选用25V及以下的安全电压。
【答案】√18、保护接零适用于中性点直接接地的配电系统中。
【答案】√19、剩余电流动作保护装置主要用于1000V以下的低压系统。
【答案】√20、单相220V电源供电的电气设备,应选用三极式漏电保护装置。
【答案】×21、在直流电路中,常用棕色标示正极。
【答案】√22、试验对地电压为50V以上的带电设备时,氖泡式低压验电器就应显示有电。
合肥工业大学电力系统自动装置习题
电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.单相自动重合闸动作时间应比三相自动重合闸时间（）A.长B.短C.相同D.取决于合闸断路器的类型2.同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（）A.取决于励磁电流的大小B.接近额定电压C.接近系统电压D.接近零3.自动准同步合闸控制电路不包括（）A.频差检查单元B.电压差检查单元C.导前时间形成单元D.调差单元4.AAT装置采用“慢速切换”模式时，厂用电母线失电时间为（）A.1秒以内B.1~1.5秒C.2~2.5秒D.3秒以上5.具有正调差特性的发电机，其机端电压随输出无功功率的增加而（）A.增加B.降低C.不变D.不确定6.欲平移同步发电机外特性曲线，需要改变（）A.励磁调节器的基准电压B.励磁调节器的放大倍数C.励磁调节器调差系数D.系统电压7.三相半控整流桥励磁电路中，整流二极管的个数至少是（）A.3B.4C.5D.68.单机运行的同步发电机，若增加励磁电流则会使（）A.输出无功功率增大B.输出有功功率增大C.机端电压升高D.发电机频率升高9.AAT装置应保证只动作一次，是为了防止（）A.工作电源或设备无法断开B.备用电源或设备提前投入C.工作电源或设备多次受故障冲击D.备用电源或设备多次受故障冲击10.以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般为（）A.45~45.5HzB.46~46.5HzC.47~47.5HzD.48~48.5Hz11.不满足重合闸动作条件的是（）A.保护跳闸B.误碰断路器跳闸C.用控制开关跳闸D.控制开关与断路器位置不对应12.当电力系统出现较小功率缺额时，负荷调节效应（）A.可以使系统频率恢复到额定值B.可以使系统频率稳定到高于额定值C.可以使系统频率稳定到低于额定值D.不起作用13.当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要（）A.大量投入负荷B.大量切除发电机C.借助低频减负荷装置切除负荷D.依赖负荷调节效应稳定频率14.发电厂厂用电系统与电力系统解列的目的是（）A.保证电厂的安全运行B.解决系统功率缺额C.防止系统频率下降D.防止电力系统振荡15.下列电力系统自动装置中属于电力系统安控装置的是（）A.自动重合闸装置B.自动准同步装置C.励磁调节器D.故障录波装置二、名词解释题（本大题共5小题，每小题3分，共15分）16.三机容错系统17.负荷频率调节效应18.无压检定和同步检定自动重合闸19.滑差周期20.暗备用三、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。
工厂供电简答题之欧阳歌谷创作
第一章欧阳歌谷（2021.02.01）**1.电力系统的基本概念由各级电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为电力系统。
（构成：发电、输电、变电、配电和用电）**2.额定电压的概念及电力系统的额定电压额定电压是能使电气设备长期运行在经济效果最好的电压（1）电网（线路）的额定电压:首末两端电压的平均值，国家规定的额定电压（2）用电设备的额定电压:用电设备的额定电压与同级电网（线路）的额定电压相同（3）发电机的额定电压:发电机的额定电压为线路额定电压的105% （4）变压器的额定电压:一次线圈，升压变压器比电网的额定电压高5%，降压变压器与电网的额定电压相同；二次线圈，升压变压器比电网的额定电压高10%,降压变压器比电网的额定电压高10%3.我国的电压等级低压：220V，380V,660V高压：3、6、10、35、110、220、330、500、750KV*4.中性点运行方式、选择依据、各电压等级适合运行方式（1）运行方式:中性点直接接地和中性点不接地（即中性点有效接地和中性点非有效接地）（2）选择依据：单相接地时电气设备绝缘要求及供电可靠性（3）各电压等级的方式：110kV及以上，中性点直接接地；6～35kV，中性点不接地或中性点经消弧线圈接地：低于1kv，中性点直接接地5.用户供电系统的特点用户供电系统由用户内部变配电所、供电线路和用电设备等组成，其供电电压一般在110KV及以下。
6决定供电质量的主要指标决定用户供电质量的主要指标为电压、频率和可靠性。
**7.三类负荷（1）一类负荷：要求由两个独立电源供电。
而对特别重要的关键负荷，应由两个独立电源供电。
（2）二类负荷：重要负荷应由两回路供电，两个回路应尽可能引自不同的变压器或母线段。
（3）三类负荷:对供电无特殊要求，允许较长时间停电，可采用单回路供电。
第二章**1.有关负荷的概念（1）设备安装容量（Pn）：是指连续工作的用电设备名牌上的标称功率Pe。
plc课后答案之欧阳歌谷创作
第一章欧阳歌谷（2021.02.01）1.01、电磁式电器主要由哪几部分组成?各部分的作用是什么? 答：电磁式的低压电器。
就其结构而言，大都由三个主要部分组成，即触头、灭弧装置和电磁机构。
触头：触头是一切有触点电器的执行部件。
电器通过触头的动作来接通或断开被控制电路。
触头通常由动、静触点组合而成。
灭弧装置：保护触头系统，降低损伤，提高分断能力，保证电器工作安全可靠。
电磁机构：电磁机构是电磁式低压电器的感测部件，它的作用是将电磁能量转换成机械能量，带动触头动作使之闭合或断开，从而实现电路的接通或分断。
1.05、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答：接触器是用来接通或分断电动机主电路或其他负载电路的控制电器，用它可以实现频繁的远距离自动控制。
直流电磁机构：因其铁芯不发热，只有线圈发热，所以，直流电磁机构的铁芯通常是用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架，使线圈与铁芯直接接触，易于散热。
交流电磁机构：由于其铁芯存在磁滞和涡流损耗，这样铁芯和线圈都发热。
通常交流电磁机构的铁芯用硅钢片叠哪而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型，这样有利于铁芯和线圈的散热。
1.11、中间继电器与接触器有何异同?答：接触器是一种适用于远距离频繁地接通和断开交直流主电路及大容量控制电路的电器。
具有低电压释放保护功能、控制容量大、能远距离控制等优点，在自动控制系统中应用非常广泛，但也存在噪声大、寿命短等缺点。
中间继电器是一种电压继电器，是根据线圈两端电压大小来控制电路通断的控制电器，它的触点数量较多，容量较大，起到中间放大（触点数量和容量）作用。
第二章2.01、三相笼型异步电动机在什么条件下可直接启动?试设计带有短路、过载、失压保护的三相笼型异步电动机直接启动的主电路和控制电路，对所设计的电路进行简要说明，并指出哪些元器件在电路中完成了哪些保护功能?答：三相笼型异步电动机在小于10KW的条件下可直接启动。
电力系统分析练习题及其答案(何仰赞)上册之欧阳引擎创编
1－2，电力系统的部分接线如图1－2，各电压级的额定电压及功率输送方向表于图中。
欧阳引擎（2021.01.01）试求：（1）发电机及各变压器高低绕组的额定电压；（2）各变压器的额定变比；（3）设变压器T －1工作于+5%抽头，T －2,T －4工作于主抽头，T －3工作于－2.5%抽头时，各变压器的实际变比。
解：(1) 总的原则：发电机的额定电压比同电压级网络的额定电压高5％；变压器一次侧额定电压等于同电压级网络的额定电压高，二次侧额定电压比同电压级网络的额定电压高10％。
其中，变压器受功率侧为一次侧，输功率侧为二次侧。
发电机： kV V GN 5.10=变压器T —1: .242,5.1021kV V kV V N N ==变压器T —2: .5.38,121,220321kV V kV V kV V N N N ===变压器T —3: .11,3521kV V kV V N N == 变压器T —4: .121,22021kV V kV V N N ==(2) 各变压器的额定变比变压器T —1: .0434.02425.10211===N N N T V V k变压器T —2: 818.112122021)21(2===-N N N T V V k变压器T —3: .182.31135213===N N N T V V k变压器T —4: .818.1121220214===N N N T V V k(3) 各变压器的实际变比变压器T —1: .0431.0%)51(2425.10211=+⨯==V V k T变压器T —2: 818.112122021)21(2===-V V k T变压器T —3: .102.311%)5.21(35213=-⨯==V V k T变压器T —4: .818.1121220214===V V k T1－3， 电力系统的部分接线如图1－3，网络的额定电压已经标明图中。
合肥工业大学电力系统自动装置习题之欧阳法创编
电力系统自动装置试题第一部分选择题一、单项选择题(本年夜题共10小题，每小题1.5分，共15分)在每小题列出的四个选项中只有一个选项是合适题目要求的，请将正确选项前的字母填在题后的括号内。
1.衡量电能质量的重要指标是( c )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度2.为避免断路器屡次重合于永久性故障，重合闸装置接线中设置了( c )A.标的目的继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV线路的故障类型中，有接近90%的故障是( c )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超出额定电压的( b )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%5.与正弦整步电压最小值所对应的相角差一定即是( a )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发机电，当输出的无功电流增年夜时，机端电压( d )A.不变B.增年夜C.以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会( c )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有8.自动励磁调节器的强励倍数一般取( d )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压丈量采取12相桥式整流电路，则选频滤波电路的滤波频率应选为( d )Hz A. 50 B. 300C. 600D. 120010.机端并联运行的各发机电组的调差特性( d )A.可以为负B.可以为零C.必须为零D.必须为正第二部分非选择题二、名词解释(本年夜题共7小题，每小题2分，共14分)11.瞬时性故障12.准同步并列13.正弦整步电压14.自并励15.强励倍数16.自动低频减负载装置17.电力系统经济运行三、填空题(本年夜题共11小题，每小题1分，共11分)18.备用电源和备用设备自动投入装置的举措时间简直定，是以使负荷的停电时间尽可能短为原则，以减少电念头的_______时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统自动装置试题欧阳家百（2021.03.07）第一部分选择题一、单项选择题(本年夜题共10小题，每小题1.5分，共15分)在每小题列出的四个选项中只有一个选项是合适题目要求的，请将正确选项前的字母填在题后的括号内。
1.衡量电能质量的重要指标是( c )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度2.为避免断路器屡次重合于永久性故障，重合闸装置接线中设置了( c )A.标的目的继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV线路的故障类型中，有接近90%的故障是( c )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超出额定电压的( b )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%5.与正弦整步电压最小值所对应的相角差一定即是( a )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发机电，当输出的无功电流增年夜时，机端电压( d )A.不变B.增年夜C.以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会( c )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有8.自动励磁调节器的强励倍数一般取( d )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压丈量采取12相桥式整流电路，则选频滤波电路的滤波频率应选为( d )HzA. 50B. 300C. 600D. 120010.机端并联运行的各发机电组的调差特性( d )A.可以为负B.可以为零C.必须为零D.必须为正第二部分非选择题二、名词解释(本年夜题共7小题，每小题2分，共14分)11.瞬时性故障12.准同步并列13.正弦整步电压14.自并励15.强励倍数16.自动低频减负载装置17.电力系统经济运行三、填空题(本年夜题共11小题，每小题1分，共11分)18.备用电源和备用设备自动投入装置的举措时间简直定，是以使负荷的停电时间尽可能短为原则，以减少电念头的_______时间。
19.自动重合闸与继电呵护的配合方法有两种，即_______和_______。
20.将同步发机电并入电力系统介入并列运行的操纵称为_______。
21.自动准同步装置发降压脉冲时，必须同时闭锁_______脉冲。
22.三相全控桥式整流电路工作在整流状态是将输入的三相交流电压转换为_______。
23.在三相全控桥工作中，界说α为控制角，β为逆变角，β与α的关系是β=_______。
24.在励磁调节器中，综合放年夜单位的输出电压Uc就是_______单位的控制电压。
25.同步发机电励磁自动调节的作用之一：应在并联运行的发机电之间，合理分派_______。
26.电力系统产生有功功率缺额时，必定造成系统频率_______于额定值。
27.电力系统自动低频减负载装置一般分离装置在电力系统中相关的_______。
28.电力系统自动低频减负载装置首级举措频率一般不超出_______。
四、简答题(本年夜题共5小题，每小题4分，共20分)29.双电源线路配置重合闸除满足基本要求外，还应考虑什么问题?为什么?30.同步发机电准同步并列的实际条件是什么?31.对发机电强励的基本要求是什么?32.励磁调节器静特性的调整包含哪两项调节?33.简述自动低频减负荷装置的举措频率级差的一种确定原则。
五、阐发题(本年夜题共2小题，每小题10分，共20分)34.请画出三相全控桥式整流电路的接线图，哪些晶闸管为共阳极组，哪些为共阴极组?35.试阐发当发机电投入或退出系统运行时，应如何调整其外特性。
六、计算题(本年夜题共2小题，每小题10分，共20分)36.已知：接入某自动准同步装置的发机电电压ug=104sin(315t)伏，系统电压usys=105sin(314t+ )伏。
(1)试画出t=0时电压矢量图；(2)计算相角差首次即是零时的t；(3)若整定导前时间tad=0.2秒，计算合闸命令收回时刻的t和对应的导前角；(4)若准同步装置、断路器等各种误差时间之和最年夜为0.03秒，计算最年夜合闸误差角。
37.某系统负荷总量为15000MW，有功缺额600MW，负荷调节效应系数K=2，希望切除负荷后系统频率恢复到49.5Hz，计算应切除负荷量。
电力系统自动装置试题参考谜底一、单项选择题(本年夜题共10小题，每小题1.5分，共15分)1.C2.C3.C4.B5.A6.D7.C8.D9.D 10.D二、名词解释(本年夜题共7小题，每小题2分，共14分)11.瞬时性故障: 当故障线路由继电呵护举措与电源断开后，如果故障点经过去游离，电弧熄灭，绝缘可以自动恢复，故障随即自动消除，则称此类故障为瞬时性故障(或暂时性故障)。
这时，如果重新使断路器合闸，往往能够恢复供电。
12.准同步并列在同步发机电的电压幅值、频率、相位辨别与并列点系统侧电压的幅值、频率和相位均接近相等时，将发机电断路器合闸，完成并列操纵，称这种并列为准同步并列。
13.正弦整步电压滑差电压经整流滤波电路处理后获得的滑差电压包络线即正弦整步电压。
14. 自并励由发机电机端直接经励磁变压器引出电源供给发机电自身励磁的励磁方法。
15. 强励倍数强励时，实际能达到的励磁最高电压UEmax与额定励磁电压UE.N的比值，称为强励倍数KHSE，即KHSE= 。
16.自动低频减负载装置当电力系统产生有功功率缺额引起系统频率年夜幅度下降时，按频率下降的不合水平自动断开相应的非重要负荷，阻止频率下降，并且频率迅速恢复到某期望值，这种平安自动装置称为自动低频减负载装置。
17.电力系统经济运行在满足频率质量的前提下，应使发电本钱最小，按经济原则在发电厂和发电厂机组之间分派有功负荷。
三、填空题(本年夜题共11小题，每小题1分，共11分)18.自起动19.重合闸前加速，重合闸后加速20.并列21.升压22.直流电压23.180°α24.移相触发25.无功负荷26.低27.发电厂和变电所28.49.1Hz四、简答题(本年夜题共5小题，每小题4分，共20分)29.在双电源线路采取自动重合闸时，除需满足基本要求外，还需考虑以下问题：(1)故障点的断电问题：为了使重合闸举措有可能胜利，要包管在两侧断路器确实都已经跳开使故障点断电后，给故障点足够的电弧熄灭和去游离时间，再进行两侧断路器的重合。
(2)同步问题：当线路故障断路器跳开后，系统被分为两部分时，后重合侧应考虑两侧电源是否处于同步状态或是否允许非同步合闸问题。
30.并列点两侧：(1)电压幅值差不超出额定电压的5%～10%；(2)电压的频率差不超出额定频率的0.2～0.5%；(3)电压相位差不超出5度。
31.(1)强励顶值电压高；(2)励磁系统响应速度快；32.励磁调节器的静特性的调整包含调差系数调整和外特性的平移。
33.(1)级差强调选择性：要求AFL前一级举措之后，若不克不及制止频率的继续下降，后一级才干举措。
(2)级差不强调选择性：要求减小级差，AFL前一级举措后，允许后一级或两级无选择性举措，即不注重每两级之间是否具有选择性。
五、阐发题(本年夜题共2小题，每小题10分，共20分)34.(1)三相全控桥式整流电路接线图。
(2)VS01、VS03、VS05为共阴极组VS02、VS04、VS06为共阳级组。
35.设系统电压为Usys，外特性曲线3与UG轴相交于Usys。
发机电投入运行时，只要使它的外特性处于3的位置，待机组并入系统后再进行向上移动特性的操纵，使无功电流逐渐增加到运行要求值；发机电退出运行时，只需将其外特性向下移动到3的位置，机组就可平稳退出运行，不会产生无功功率的突变。
六、计算题(本年夜题共2小题，每小题10分，共20分)36.解：(1)已知ug的幅值即是104v，usys的幅值即是105v,t=0时，ug的相角为0，usys的相角即是，据此画出电压矢量图如下：(2)相角差=0，即315t(314t+ )=0，则t= (秒)(3)合闸命令收回时刻t导前同相点0.2秒，即t= 0.2(秒)导前角=滑差角频率×导前时间=(315314)×0.2=0.2(弧度)(4)合闸误差角=合闸误差时间×滑差角频率=0.03×(315314)=0.03弧度37.△f*= =0.01Pcut= =306.12MW电力系统自动装置试题一、单项选择题(在每小题的四个备选谜底中选出一个正确谜底，并将其号码填在题干的括号内。
每小题1.5分，共24分)1. AAT装置自动投入到永久性故障时，可通过闭锁开关并由( )来加速跳闸。
A. 低电压呵护B. 过电压呵护C. 低电流呵护D. 过电流呵护2. 在AAT装置中，过电压继电器的举措电压一般不该低于额定工作电压的( )A. 50%～60%B. 60%～70%C. 70%～80%D. 80%～90%3. 当双侧电源线路上装有无电压检定和同步检定自动重合闸，产生永久性故障时，自动重合闸( )A. 无压侧不举措B. 两侧均不举措C. 同步侧不举措D. 两侧均举措4. 综合重合闸中，在产生单相故障时，选相元件是( )A. 故障相举措B. 故障相和非故障相均举措C. 非故障相举措D. 故障相和非故障相均不举措5. 自动准同步装置的线性整步电压中的δ=0的点( )真正的δ=0的点。
A. 滞后于B. 即是C. 超前于D. 不确定6. 自动准同步装置的导前时间脉冲的形成中，导前时间与滑差( )A. 成正比B. 有关C. 成正比D. 无关7. ZZQ—5型装置中，如果整步电压的最小值不为0V，获得的导前时间( )A. 增年夜B. 不变C. 减小D. 变更8. 同步发机电需要灭磁，下列( )不克不及作为灭磁办法。
A. 励磁绕组对电阻放电B. 全控整流桥的逆变C. 励磁绕组通过灭弧栅D. 直接断开励磁绕组9. 励磁调节器静态工作特性是指发机电端电压与( )的关系曲线。
A. 无功功率B. 有功功率C. 可控整流桥输出电流D. 可控整流桥输出电压10. 三相全控桥式整流电路，输出直流电压平均值随控制角α增年夜而( )A. 增年夜B. 不变C. 减小D. 变更11. AFL装置举措的选择性是由( )决定的。
A. 举措频率B. 举措时间C. 举措电压D. 举措负荷量12. 从提高AFL装置的效果出发，应选择( )A. 级差小一些，每级切除负荷少一些B. 级差年夜一些，每级切除负荷少一些C. 级差小一些，每级切除负荷多一些D. 级差年夜一些，每级切除负荷多一些13. 故障录波装置一般应装设在( )变电所。
