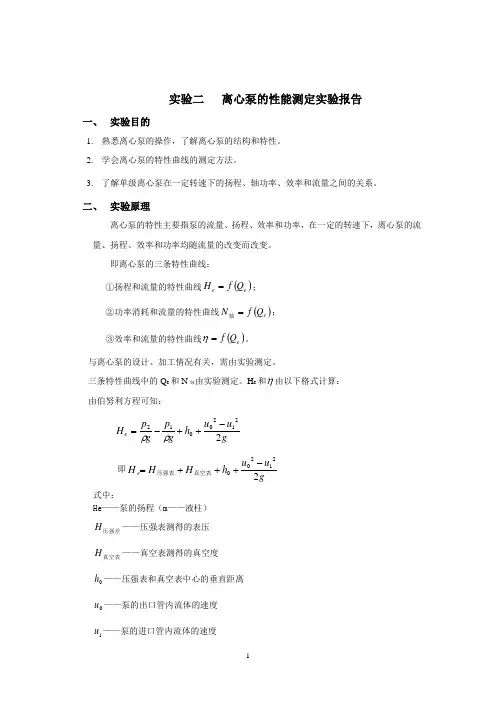

江苏大学化工原理实验二__离心泵的性能测定

实验二离心泵的性能测定实验报告一、实验目的1. 熟悉离心泵的操作，了解离心泵的结构和特性。

2. 学会离心泵的特性曲线的测定方法。

3. 了解单级离心泵在一定转速下的扬程、轴功率、效率和流量之间的关系。

二、实验原理离心泵的特性主要指泵的流量、扬程、效率和功率，在一定的转速下，离心泵的流量、扬程、效率和功率均随流量的改变而改变。

即离心泵的三条特性曲线：①扬程和流量的特性曲线()e e Q f H =； ②功率消耗和流量的特性曲线()e Q f N =轴； ③效率和流量的特性曲线()e Q f =η。

与离心泵的设计、加工情况有关，需由实验测定。

三条特性曲线中的Q e 和N 轴由实验测定。

H e 和η由以下格式计算：由伯努利方程可知：gu u h g pg p H e 22120012-++-=ρρ即gu u h H H H e 221200-+++=真空表压强表式中：He ——泵的扬程（m ——液柱）压强差H ——压强表测得的表压真空表H ——真空表测得的真空度 0h ——压强表和真空表中心的垂直距离 0u ——泵的出口管内流体的速度1u ——泵的进口管内流体的速度g ——重力加速度流体通过泵之后，实际得到的有效功率：102ρe e e Q H N =；离心泵的效率：轴N Ne =η。

在实验中，泵的轴功率由所测得的电机的输入功率N 入计算：入电传轴N N ηη=；式中：e N ——离心泵的有效功率 e Q ——离心泵的输液量 ρ——被输送液体的密度入N ——电机的输入功率轴N ——离心泵的轴功率 η——离心泵的效率传η——传动效率，联轴器直接传动时取1.00三、实验流程1.离心泵2.真空表3.压力表4.流量计5.循环水箱6.引水阀7.上水阀8.调节阀 9.排水阀 10.底阀四、实验操作步骤1.关闭调节阀。

2.开启引水阀，反复开启和关闭放气阀，尽可能排除泵内的空气。

排气结束，关闭引水阀。

离心泵性能实验报告

北京化工大学化工原理实验报告实验名称：离心泵性能实验班级：化工100学号： 2010姓名：同组人：实验日期：一、报告摘要：本次实验通过测量离心泵工作时，泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆、电机输入功率Ne 以及流量Q （t V ∆∆/）这些参数的关系，根据公式0e H H H H ++=压力表真空表、转电电轴ηη••=N N 、102e ρ⋅⋅=He Q N 以及轴N Ne =η可以得出离心泵的特性曲线；再根据孔板流量计的孔流系数ρp u C ∆=2/0与雷诺数μρdu =Re 的变化规律作出Re 0-C 图，并找出在Re 大到一定程度时0C 不随Re 变化时的0C 值；最后测量不同阀门开度下，泵入口真空表真P 、泵出口压力表压P 、孔板压差计两端压差P ∆，根据已知公式可以求出不同阀门开度下的Q H -e 关系式，并作图可以得到管路特性曲线图。

二、目的及任务①了解离心泵的构造，掌握其操作和调节方法。

②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

③熟悉孔板流量计的构造、性能及安装方法。

④测定孔板流量计的孔流系数。

⑤测定管路特性曲线。

三、基本原理1.离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到。

由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头笑，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q 、N-Q 和η-Q 三条曲线称为离心泵的特性曲线。

另外，曲线也可以求出泵的最佳操作范围，作为选泵的依据。

(1)泵的扬程He ：e 0H H H H =++真空表压力表v1.0 可编辑可修改式中：H 真空表——泵出口的压力，2mH O ，H 压力表——泵入口的压力，2mH O0H ——两测压口间的垂直距离，0H 0.85m = 。

离心泵性能实验报告

北京化工大学化工原理实验报告实验名称：离心泵性能实验班级：化工100学号：2010姓名：同组人：实验日期：2012.10.7一、报告摘要：本次实验通过测量离心泵工作时，泵入口真空表P真、泵出口压力表P压、孔板压差计两端压差P 、电机输入功率Ne 以及流量Q（V/t ）这些参数的关系，根据公式H e H 真空表H 压力表H0、N轴N 电电转、 Ne Q He以及Ne 可以得出102N 轴离心泵的特性曲线；再根据孔板流量计的孔流系数C 0u 0 / 2 p 与雷诺数Re du的变化规律作出C0Re 图，并找出在Re 大到一定程度时 C 0不随Re变化时的 C0值；最后测量不同阀门开度下，泵入口真空表P真、泵出口压力表P压、孔板压差计两端压差P ，根据已知公式可以求出不同阀门开度下的H e Q 关系式，并作图可以得到管路特性曲线图。

二、目的及任务①了解离心泵的构造，掌握其操作和调节方法。

②测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

③熟悉孔板流量计的构造、性能及安装方法。

④测定孔板流量计的孔流系数。

⑤测定管路特性曲线。

三、基本原理1.离心泵特性曲线测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

其中理论压头与流量的关系，可通过对泵内液体质点运动的理论分析得到。

由于流体流经泵时，不可避免地会遇到各种阻力，产生能量损失，诸如摩擦损失、环流损失等，因此，实际压头比理论压头笑，且难以通过计算求得，因此通常采用实验方法，直接测定其参数间的关系，并将测出的He-Q、 N-Q 和η-Q 三条曲线称为离心泵的特性曲线。

另外，曲线也可以求出泵的最佳操作范围，作为选泵的依据。

(1)泵的扬程He：H e H 真空表H 压力表H 0式中： H 真空表——泵出口的压力，mH 2O ，H 压力表——泵入口的压力，mH 2 OH 0——两测压口间的垂直距离，H 00.85m。

(2)泵的有效功率和效率由于泵在运转过程中存在种种能量损失，使泵的实际压头和流量较理论值为低，而输入泵的功率又比理论值高，所以泵的总效率为：Ne Q HeN 轴， Ne102式中 Ne ——泵的有效效率，kW ；Q ——流量， m 3/s ； He ——扬程， m ；3由泵输入离心泵的功率N 轴为： N 轴 N 电电转式中： N 电 ——电机的输入功率， kW电 ——电机效率，取0.9；转 ——传动装置的效率，一般取1.0；2.孔板流量计空留系数的测定在水平管路上装有一块孔板，其两侧接测压管，分别与压差传感器两端连接。

离心泵实验报告

北京化工大学化工原理实验报告实验名称：离心泵实验班级：化工****姓名： ***学号： 20110111** 序号： *同组人： *** *** ***设备型号：流体阻力-泵联合实验装置UPRSⅢ型-第1套实验日期： 2013-**-**一、实验摘要本实验使用FFRS Ⅲ型第1套实验设备,通过测量离心泵进出口截面的流量、压强、电机输入功率等量，根据He =p 2ρg −p1ρg +∆Z +u 22−u 122g+∑h f 、Pa =0.9P 电、η=Pe Pa ⁄得到 He~q v 、Pa~q v 、η~q v 关系曲线，即离心泵特性曲线；同理得管路的特性曲线；通过涡轮流量计测得的管路流量，根据C o =q v A 0√ρ2∆p 和R e =duρμ⁄得到孔板流量计的孔流系数C o 与雷诺数R e ，从而绘制C o 和R e 曲线图。

该实验提供了一种测量泵和管路的特性曲线以及标定孔板流量计孔流系数的的方法，其结果可为泵、管路和孔板流量计的实际应用与工艺设计提供重要参考。

关键词：离心泵，特性曲线，孔板流量计二、实验目的1. 了解离心泵的构造，掌握其操作和调节方法。

2. 测定离心泵在恒定转速下的特性曲线，并确定泵的最佳工作范围。

3. 了解孔板流量计的构造和原理，测定其孔流系数。

4. 测定管路特性曲线。

5. 测定相同转速下双泵并联特性曲线三、实验原理1. 离心泵特性曲线的测定离心泵的性能参数取决于泵的内部结构、叶轮形式及转速。

离心泵性能是指在叶轮结构、尺寸、转速等固定的情况下，泵输送液体具有的特性。

其中He~q v 、Pa~q v 、η~q v 关系曲线称为离心泵特性曲线。

根据此曲线可以求出最佳操作范围，作为选泵的依据。

（1）泵的扬程He扬程是离心泵对单位牛顿流体作的有效功。

在泵的进出管路取两个截面，忽略流体阻力，列机械能衡算可知扬程为：He =p 2ρg −p1ρg +∆Z +u 22−u 122g+∑h f =H 2−H 1+∆Z +u 22−u 122gm式中，H 2——出口截面静压能，mH 20；H 1——进口截面静压能，mH 20；（2）泵的有效功率和效率轴功率取输入电机功率Pa 的90%，即：Pa =0.9P 电 kW 有效功率：P e =(p 2−p 1)q v 1000⁄=ρgq v H e 1000⁄ kW 泵的效率：η=Pe Pa ⁄ 总效率：η总=Pe P 电⁄通过仪器仪表直接测量电功率、进出口截面静压能、液体流量、温度等。

离心泵性能综合实验(化工原理实验)

离心泵性能综合实验一、实验目的1、观察离心泵汽蚀、气缚现象，了解汽蚀、气缚现象产生原因及其防止方法；2、学习工业上流量、功率、转速、压力和温度等参数的测量方法，了解转子流量计的工作原理；3、测定离心泵特性曲线，绘制出扬程、功率和效率与流量的关系曲线图。

二、实验原理1、气缚现象离心泵靠离心力输送液体。

离心力大小，除与叶轮直径及叶轮旋转速度有关外，还与流体重度有关。

若离心泵启动时，泵壳内存在大量空气，则由于空气的重度远远低于液体的重度，叶轮旋转所造成的离心力也很小，导致泵入口与水池液面间的压差太小，不能把水池内液体抽压到叶轮中心，就会发生离心泵空转却送不出液体的状况，这种现象称“气缚”。

所以，离心泵若安装在液面上方时，启动前必须先使泵体及吸入管路中充满液体(所谓“灌泵”)。

同时，在运转过程中也要防止外界空气大量漏入，以免产生气缚。

2、汽蚀现象离心泵之所以能吸取液体，是由于泵的叶轮旋转时，将液体抛向外沿，而中心形成真空，而贮槽液面上的压力却为大气压，因此，泵就依靠此压差将液体压入泵内，如果输送的是水，并设叶轮进口处为绝对真空，管路阻力为零，液面上为一个标准大气压，那么最大几何吸上高度也不超过10.33米。

图1离心泵吸上真空度参照图1，列0~0，1~1截面间柏努利方程式：0120112s f p p u Z h g g g ρρ-⎛⎫=-++∑ ⎪⎝⎭(1)式中s Z 为几何安装高度。

设：01s p p H gρ-=，s H 为吸上真空高度，则012112o s s f p p u H Z h g gρ--==++∑(2)由此可知，1p 愈小，s H 愈大。

但当1p 低达v p (输送液体的饱和蒸汽压)时，液体就要汽化，就产生汽蚀现象，使泵无法工作，所以对1p 的降低幅度应有限制。

由上式可见，1p 随着泵的几何安装高度s Z 提高而降低，故最终应对泵的几何安装高度加以限制。

在离心泵的铭牌(性能表)上一般都列有允许吸上真空高度s H 允许和汽蚀余量h ∆允许，二者均是对泵的安装高度加以限制，以避免汽蚀现象发生。

离心泵特性曲线测定实验报告

马达—天平测功仪测定轴功率P计算公式为：
P= = （3）
通过调节阀门开度调节流量，由式（3）求取的数据或扭矩测功仪可直接采集轴功率数据，就可得出泵的轴功率和流量的关系曲线。
3.离心泵效率的计算
离心泵的有效功率可用下式计算：
Pe=qv gH（4）
离心泵的效率为：
（5）
通过调节阀门开度调节流量，由式（5）求取的数据就可得出泵的效率和曲线流量。
=lgA+mlgRe
在双对数坐标中作图，找出直线斜率，即为方程的指数m。在直线上任取一点的函数值代入方程中，即可得到系数A，即：
A=
用图解法，根据实验点确定直线位置有一定的人为性。而用最小二乘法回归，可以得到最佳关联结果。应用微机，对多变量方程进行一次回归，就能同时得到m、n。
（2）对于方程的关联，首先要有Nu、Re、Pr的数据组。其准数定义式分别为：
(3)将出口调节阀开至最大，在流量范围内合理布置实验点，要求由大到小取10组以数据。
(4)将流量调节至某-数值，待系统稳定后读取并记录所需实验数据(包括流量为零时数据)。
(5)将泵出口调节阀关闭后,断开电源开关，停泵开启出口阀.开启进水阀。
(6)关闭各测试仪表,关闭总电源。
六、实验原始数据记录
水温：21.0℃转速：2900r/min
H=(pM-pV)/ρg=8.99(m)
P=2π*9.81Gnl/60=Gnl/0.974=58%
Pe=qvρgH=9.91m3/h×0.998(kg/m3)×8.99m=58%
η=Pe/P=23%/58%=39%
八、实验结果与分析讨论
离心泵有个重要特性：当压力(扬程)很低时，其流量会很大，这从泵的特性曲线上可以看出。而泵的功率与流量成正比，泵起动时，管道内没有压力，则造成泵的流量很大，则泵的功率很大，加上电机、泵的转动部分从静止到高速运转，需要很大的加速度，这样势必造成起动电流很大，因此采取关闭出口阀门的方法，使泵在起动时不输出水量，使泵的功率最小，当泵达到额定转速后，慢慢开启出口阀，逐渐增加水流量，使电机电流逐渐增加到额定电流。

化工原理实验离心泵

u u =C 2 gh
2 0 2 1
（2—7）
对于不可压缩流体，根据连续性方程式又可得：
u1 =
s0 s1
（2—8）
将式（2—8）代入式（2—7）整理后得：
u0 =
c 2gh s0 2 1 ( ) s1
（2—9）
令 c0
=
c s0 2 1 ( ) s1
则式（2—9）简化为：
u0 = c0
根据u0 和
制作人
杨小伟周坤牛娅丽贾海峰九九化工系
单位
指导教师
梁英华李国江
泵的扬程用下式计算
H e = H 压力表 + H 真空表 u u + h0 + 2g
2 2 2 1
（2—1）
式中：压力表 —泵出口处的压力表读数[m水柱]； H
H 真空表
—泵入口处的真空表读数[m水柱]；
h0—压力表和真空表测压接口之间的垂直距离[m]；本实验的h =0.35m。 0
u 2 —压出管（Φ42.25ⅹ3.25mm）内流体的流速[m/s]
2 gh
(2---10)
s0 即可算出流体的体积流量
m3 [ s
]
2 gR ( ρ R ρ )
Vs = u0 S 0 = c0 S 0 2 gh
或
Vs = c0 s0
ρ
式中： R—U型压差计的读数[m]；
ρ R —压差计中指示液的密度 [ m 3 s ]；
——孔流系数。它由孔板锐孔的形状，测压口的位置、孔径与管径比和雷诺准数所决定。具体数值由实验确定。当 d 0 一定，Re准过某个数值后，就接近与定值工业上定型的孔板流量计都规定在c为常数的流动条件下使用。

化工原理实验1离心泵特性曲线的测定
