110kV变压器缺相运行的分析
110kV线路缺相运行分析及处置
110kV线路缺相运行分析及处置作者：汤文武来源：《中国新技术新产品》2016年第21期摘要：本文用对称分量法分析了110kV线路单相缺相带主变运行时断口点电压差及中性点不接地110kVYNyn0d11变压器高压侧单相缺相时高、中、低三侧电压特征，为电力调度员快速判断、正确故障处置提供理论依据，从而确保地区电网、设备安全可靠运行。
关键词：缺相运行；对称分量法；线电压；相电压中图分类号：TM726 文献标识码：A110kV电网一般为开环运行，其电源侧（一般为220kV变电站）有且仅有一台220kV主变变高、变中中性点地刀合上，110kV地方电源变电站有且仅有一台110kV主变变高中性点地刀合上，其他110kV运行主变中性点地刀一般在分位，因此，当110kV线路发生缺相时，系统一般不会产生故障电流，也不会产生零序电流，110kV缺相线路将长期保持运行，若主变不能通过间隙保护跳闸，将对主变、用户造成很大的影响。
1.案例图1为某供电局某区域局部110kV电网正常运行方式图。
图中，A站为220kV变电站，与无穷大系统相连，有且仅有1台主变变高、变中侧中性点直接接地；B站、C站、D站、E 站均为110kV变电站，主变中性点地刀均拉开；D站主变型号为YNyn0d11的三绕组变压器；E站10kV侧有小水电，主变间隙保护投入；图中实心表示开关在合位，空心标示开关在空位。
2014年5月21日19时44分，EMS系统告警：19时44分41秒EMS事故告警，110kVE站#2主变事故跳闸。
19时45分05秒EMS越限告警，110kVC站10kV1M线电压越下限（8.94kV）19时45分05秒EMS越限告警，110kVC站10kV1MB相电压越下限（2.74kV）19时45分05秒EMS越限告警，110kVC站10kV1MC相电压越下限（3.33kV）19时45分05秒EMS越限告警，110kVC站35kV1MB相电压越下限（19.79kV）19时45分05秒EMS越限告警，110kVC站35kV1MB相电压越下限（18.46kV）19时45分05秒EMS越限告警，110kVC站35kV1MC相电压越下限（4.28kV）异常发生后，调度员通过了解，E站主变为“间隙过流保护”，再向E站了解110kV母线C 相电压约为34kV，A、B两相正常；C站110kV母线C相电压约为34kV，A、B两相正常；由于110KVPT无高压熔断器，所以判断110kVBC线缺相运行。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理1. 引言1.1 引言在110kV电网中，GIS（气体绝缘金属封闭开关设备）断路器是一种重要的设备，其作用是在电网出现故障时迅速切断电路，保护设备和人员安全。
断路器缺相故障是一种常见的故障现象，如果不及时发现和处理，将给电网运行带来严重影响。
本文将对110kV GIS断路器缺相故障进行深入研究，主要从缺相故障的原因分析、诊断方法、处理措施、实例分析以及预防措施等方面进行探讨。
通过对这些内容的研究，不仅可以帮助工程师更好地了解和掌握断路器缺相故障问题，还可以提供解决方案和预防措施，以确保电网的安全稳定运行。
断路器缺相故障是一项重要的研究课题，通过深入研究和实践经验的积累，可以为电力系统的安全运行提供更有效的保障。
在这个背景下，本文旨在探讨110kV GIS断路器缺相故障的相关问题，为电力行业的工程师和研究人员提供参考和借鉴。
2. 正文2.1 断路器缺相故障的原因分析1. 设备老化：随着设备的长期运行，组件的绝缘性能逐渐降低，容易导致短路和缺相故障的发生。
特别是在高压情况下，老化会加剧故障的发生。
2. 操作不当：在操作断路器时，如果没有按照操作规程进行，或者操作人员没有接受过专业培训，可能会导致缺相故障的发生。
3. 环境影响：工作环境的潮湿、灰尘过多、温度过高等因素都可能影响断路器的正常运行，导致缺相故障的发生。
4. 雷击和过电压：在雷电天气或电网发生过电压时，断路器可能会受到严重影响，导致缺相故障。
5. 设计缺陷：断路器设计不合理或安装不当也可能导致缺相故障的发生。
设计缺陷包括接触不良、绝缘损坏等问题。
在对断路器缺相故障进行分析时，需要考虑以上几个方面的因素，并结合实际情况进行综合分析，以便更准确地确定故障原因并采取相应的处理措施。
通过对断路器缺相故障的原因进行分析，可以有效地提高电网的可靠性和运行安全性。
2.2 断路器缺相故障的诊断方法1. 观察指示灯：断路器通常会配备指示灯来显示运行状态，当发生缺相故障时，指示灯通常会有相应的闪烁或报警信号，通过观察指示灯的状态可以初步判断是否存在缺相问题。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理110kV GIS断路器是输电系统中重要的设备，故障分析与处理对于确保电网安全稳定运行具有重要意义。
本文将针对110kV GIS断路器缺相故障进行分析，并提出相应的处理措施，以期为相关工程技术人员提供参考。
1. 故障表现110kV GIS断路器的缺相故障表现为断路器在正常运行过程中出现相缺相报警或断开电源的现象。
此时，GIS断路器的显示屏会出现相缺相报警的提示。
断路器的操作机构也不能正常运行，无法进行闭合或分闸操作。
2. 故障原因（1）设备故障：GIS断路器设备本身存在缺陷或老化，导致其无法正常运行。
（2）外部原因：供电系统中其他设备或线路出现故障，导致GIS断路器发生缺相报警或断开电源。
3. 故障处理步骤（1）排除外部故障：首先要对供电系统中的其他设备或线路进行检查，确保没有其他设备故障影响到GIS断路器的正常运行。
（2）GIS断路器自检：利用GIS断路器自带的检测功能，对断路器设备进行自检，判断是否是设备本身存在故障。
（3）人工检查：如自检无法确定故障原因，需要对GIS断路器设备进行人工检查，包括检查设备连接、触头状态、绝缘电阻等。
2. GIS断路器设备维护若通过自检和人工检查确认是GIS断路器设备本身存在故障，需要进行相应的维护工作，包括更换故障部件、清洁设备内部、更换老化部件等。
3. 故障记录与分析针对110kV GIS断路器缺相故障，需要做好故障记录，并对故障进行分析，总结故障发生的原因和处理方法，为今后的设备维护和运行提供经验参考。
4. 定期检查与维护为了预防110kV GIS断路器缺相故障的发生，需要进行定期的设备检查与维护工作，包括清洁设备、测量设备参数、检查设备连接等，确保设备的正常运行。
5. 设备更新与改造对于老化严重的110kV GIS断路器设备，建议进行更新与改造，以提高设备的可靠性和安全性，避免故障频繁发生。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理1 前言2 故障现象2019年8月某日，某电力公司收到线路保护器跳闸告警。
经过调查，故障点定位在一起110kV GIS开关站的一只断路器上，故障现象为断路器的A相和C相均无法合闸，只有B 相能够合闸正常，导致A相、B相和C相之间都出现了三相的短路。
3 故障分析3.1 故障原因缺相故障可能的原因很多，需要排查多个方面：设备本身的问题、操作问题、环境问题等。
经过现场查看与实验测试，初步判断本次故障可能的原因如下：(1)断路器断气压力异常。
断路器内部的汽油和SF6气体要求保持一定压力，以保证设备的正常运行。
如果内部的气体压力异常，就会导致断路器无法正常开合，甚至失灵。
本次故障时，现场工作人员对压力进行了检查，压力正常，因此排除了该因素的影响。
(2)分合闸机构接点异常。
分合闸机构是GIS中非常重要的部件之一，其作用是控制设备的分合闸操作。
如果分合闸机构连接不良、坏点过多，就会导致合闸不良，从而产生缺相故障。
本次故障中，现场工作人员对分合闸机构进行了检查，发现各项指标均正常，因此排除了机构问题的影响。
(3)接触触头问题。
GIS中的接触触头经常在接通和断开过程中承受较大的电压和电流，经常出现烧结、连接不良等问题，会影响GIS的稳定性。
本次故障时，现场工作人员对接触触头进行了检查，发现可能出现了接触不良的情况，在清洗后，接触良好。
(4)操作员错误。
GIS设备操作非常复杂，如果操作不当就会导致缺相故障的出现。
例如，如果分合闸操作不同步或者分合次序不对，都会导致设备异常运行。
本次故障时，维护工作人员对操作步骤进行了核对，发现均按照规程进行，排除了该因素的影响。
(5)设备老化问题。
GIS设备的老化问题是长期使用后不可避免的问题，可能会出现焊点松动、绝缘强度下降、金属元件磨损等问题，导致设备无法正常运转。
本次故障时，现场维护人员对设备进行了全面检查，发现C相接触部位存在白露现象，表明接触不良的程度较高，因而猜测可能是C相接触触头老化，导致无法正常合闸。
变压器缺相保护原理

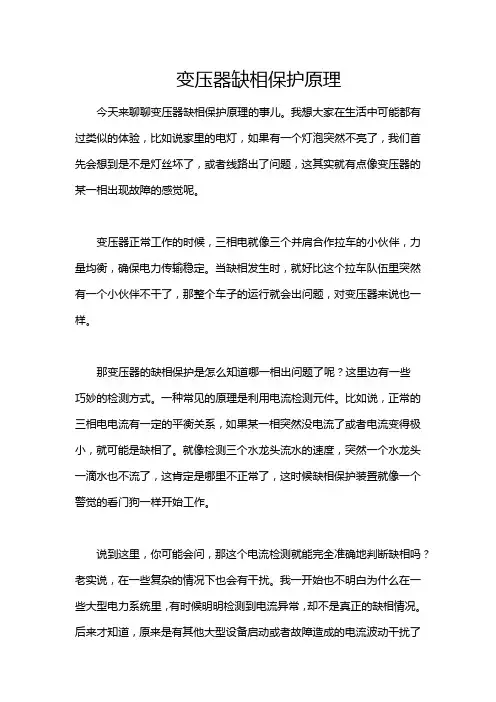

变压器缺相保护原理今天来聊聊变压器缺相保护原理的事儿。
我想大家在生活中可能都有过类似的体验，比如说家里的电灯，如果有一个灯泡突然不亮了，我们首先会想到是不是灯丝坏了，或者线路出了问题，这其实就有点像变压器的某一相出现故障的感觉呢。
变压器正常工作的时候，三相电就像三个并肩合作拉车的小伙伴，力量均衡，确保电力传输稳定。
当缺相发生时，就好比这个拉车队伍里突然有一个小伙伴不干了，那整个车子的运行就会出问题，对变压器来说也一样。
那变压器的缺相保护是怎么知道哪一相出问题了呢？这里边有一些巧妙的检测方式。
一种常见的原理是利用电流检测元件。
比如说，正常的三相电电流有一定的平衡关系，如果某一相突然没电流了或者电流变得极小，就可能是缺相了。
就像检测三个水龙头流水的速度，突然一个水龙头一滴水也不流了，这肯定是哪里不正常了，这时候缺相保护装置就像一个警觉的看门狗一样开始工作。
说到这里，你可能会问，那这个电流检测就能完全准确地判断缺相吗？老实说，在一些复杂的情况下也会有干扰。
我一开始也不明白为什么在一些大型电力系统里，有时候明明检测到电流异常，却不是真正的缺相情况。
后来才知道，原来是有其他大型设备启动或者故障造成的电流波动干扰了判断。
这就好比在热闹的集市上辨别一个人的声音，周围很多嘈杂的声音可能会让你听错。
所以，在实际应用中，还得配合其他方式一起检测，比如说电压检测。
三相电正常时每相电压也处于一个相对稳定的数值范围，如果一相电压突然大幅下降或者变成零了，那十有八九是这个相出问题了。
实际应用案例可不少呢。
在工厂里那些大型的生产设备的供电系统中，如果变压器缺相没被及时检测保护，那电机可能就会因为缺相运行而过热，就像人一只脚走路久了会累坏一样，最后导致电机损坏，影响整个生产线的运行。
注意事项也得说说，在设计缺相保护装置的时候，一定要根据变压器的具体容量、使用环境等因素来考虑。
比如说，在环境比较恶劣，干扰源很多的地方，保护装置的精度和可靠性就需要更高的要求。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理110kV GIS断路器是高压输电线路中常用的设备，其主要功能是在异常情况下切断电流，保护线路和设备。
在使用过程中，断路器也会出现故障，其中缺相故障是一种常见的故障类型。
本文将对110kV GIS断路器缺相故障进行分析，并介绍相应的处理方法。
一、故障现象110kV GIS断路器缺相故障的主要表现是在正常运行状态下，出现突然的电流异常，以及断路器在分断电流后无法恢复正常状态。
GIS断路器的监控系统也会显示出相应的故障信息，如相位不平衡、过载等。
二、故障原因110kV GIS断路器缺相故障的原因主要有以下几点：1. 外部因素影响：如雷击、恶劣天气等造成的外部影响，导致断路器内部元件损坏或接触不良。
2. 设备老化：断路器长期使用后，内部元件会出现老化、磨损等情况，导致设备性能下降，易出现缺相故障。
3. 操作失误：操作人员在断路器使用过程中，未按规定操作或使用不当，导致设备故障。
三、处理方法针对110kV GIS断路器缺相故障，需要采取相应的处理方法，以保障电网运行的安全稳定。
具体处理方法如下：1. 检查和排除外部因素对设备的影响。
在发生缺相故障后，首先需要检查外部因素对设备的影响，如雷击、恶劣天气等。
对于受到影响的设备，需及时进行维修和更换，以恢复设备正常运行。
2. 对设备进行全面检测和维修。
检测110kV GIS断路器的各项参数和参数，查找故障点所在，并及时进行维修。
对于老化的设备元件，需及时更换，确保设备性能正常。
3. 加强操作人员的培训和管理。
对于操作人员，需要加强对断路器的使用和操作培训，确保操作规范和正确。
加强对设备的日常维护管理，定期对设备进行检查和维护，及时发现并处理潜在故障。
四、预防措施为了降低110kV GIS断路器缺相故障的发生率，需要采取一系列的预防措施，包括：1. 定期对设备进行检查维护，发现并处理隐患。
2. 加强设备的绝缘测试和保护措施，提高设备的抗干扰能力。
110kV接地变压器故障分析
110kV接地变压器故障分析变压器是电力系统中较为重要的一种设备组成。
在实际工作中，它的平安性对整个电力系统有重大影响。
只有认真检查、确保它处在平安状态中，并且排解操作中的故障，才能为电力系统和人们的日常生活供应平安环境。
1、接地变压器的故障分析变压器有内、外故障之分。
变压器油箱中主要有初始故障和电气故障。
而油箱外绝缘套管和引出线上的故障则是较为常见的外部故障。
1.1 电气故障变压器内部电气故障，可以通过对不平衡电流和电压的数据进行分析得出测量结果。
故障缘由主要有高压或者低压绕组相间发生短路，中性点直接接地侧单相接地发生短路，高压或者低压绕组匝间发生短路，以及第三绕组发生匝间短路或者接地故障这四种状况。
发生电气故障时，内部短路消失电弧，不仅会对绕组绝缘有肯定破坏，还会烧毁铁芯。
变压器油和绝缘材料在受热忱况下，会产生极多气体，很可能导致变压器油箱爆炸。
而且变压器内部发生故障可能造成整个系统电压降低。
遇到变压器内部故障时，首先应当将变压器切除。
1.2 “初始”故障这类故障可能在刚开头不会表现出故障，但是在随后会引起不同的故障。
常见的故障缘由主要有导体间的铁芯消失故障或者电气连接处接触不良，导致油箱四周消失间歇性电弧；变压器中油的温度因冷却媒介不足而上升，造成绕组局部产生热点；分接开关产生故障，使得并联工作的变压器消失负荷安排不当或变压器之间的环流，导致绕组温度过高。
2、铁芯多点接地故障分析2.1 试验数据分析（1）色谱数据。
对试验数据进行分析时，常常采纳“三比值法”、“四比值法”。
它们各有各的优点，当然也存在肯定局限。
三比值法主要是对已经发生的故障做数据分析。
比如变压器油中气体组分含量超标或者产气速率超过肯定标准时，才能用三比值法对数据进行分析。
而故障刚产生时，却不能推断。
四比值法指的是，运用五种不同气体的四组对比值对数据进行分析的方法。
很多变压器铁芯多点接地故障都是运用四比值法推断的，通过对铁箱或者油箱产生的不平衡电流进行数据分析，能精确推断出故障所在。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理缺相运行指设备缺少一相或者二相的运行状态。
缺相运行对系统的负面影响主要表现：一是缺相产生的负序电流可能引起发电机振动，同时增加附加损耗;二是使变压器三相电流不平衡，可能引起个别绕组过负荷而其余绕组轻负荷;三是引起三相电压不平衡，对用户设备产生不利影响;四是使与电力线路同杆架设的通信线路产生危险的过电压，危及人身、设备安全;五是可能引起继电保护误动作;六是对直接接地系统可能产生跨步电压，危及人身安全;七是系统潮流不能经济分配，引起损耗增大。
目前对缺相运行事故的处理，基本上采用直接切除，这可能造成较大的负荷损失。
标签：110kV;GIS;断路器;缺陷故障;处理;分析1导言断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器。
2故障前运行方式某110kV GIS站的一次接线其为内桥接线，两条电源进线分别为110kV 151间隔进线及110kV 152间隔进线，10kV为单母分段接线。
该变电站事故前正进行解环操作，151断路器、152断路器和110kV内桥112断路器均在合位。
此时1#主变压器中性点接地运行，2#主变压器中性点不接地运行，901断路器、902断路器在合位，10kV分段912断路器在分位。
3断路器工作原理断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。
110kVGIS隔离开关缺相故障分析
110 kV GIS隔离开关缺相故障分析摘要：随着电力技术的发展和城市土地资源的紧张，GIS隔离开关越来越多地用于新旧变电站的改造。
与传统的敞开式变电站相比，GIS具有体积小、技术性能高、日常维护方便、可靠性高等优点，但由于GIS管道的导电部分是完全封闭的，对运行维护有一定的负面影响。
例如，当需要进行维护以创建清洁环境时，GIS气体可能会受到污染。
对GIS 110KV隔离开关的故障分析为GIS设备的正确运行和维护提供了必要的经验。
关键词：缺相故障；GIS隔离开关；故障分析当GIS设备的一部分损坏需要维修时，通常需要停电和扩大相邻的GIS气室，停电检修;特别是由于GIS的密封特性，内部开关的位置只能通过位置传递机构来确定，不能直观地观察，只要工作过程的位置不准确，就很难及时找到，容易导致缺相运行。
一、GIS的优点和特点目前，与传统电气设备相比，我国的GIS组合电器具有以下特点:1.GIS使用SF6气体作为绝缘设备和灭弧。
由于SF6气体的特性，导电金属容器之间的绝缘距离大大缩短，因此传统电气在相同电压下仅为20%。
此外，该系数会随着电压比的增加而降低，例如在空间比为1:8的500kV GIS变电站和开放式系统中。
2.电子元器件密封在金属外壳中，不受外界环境影响，在使用中对环境不敏感，可靠性和安全性高于普通电器。
3.GIS的装配和调试主要在工厂进行，减少了现场安装和调试，并大大缩短了变电站的安装时间。
4.在保证生产和安装质量的前提下，除了频繁的维修断路器外，无需等待其他部件，大大降低了每年的维护和运行成本。
二、110 kVGIS隔离开关缺相故障运行产生的原因及预防措施1.故障原因。
缺相故障原因主要分为内部和外部原因。
内部原因是三相电路的合闸状态在实际运行中难以均衡和同步。
为了保证电网的正常运行，首先要保证三相电路的均衡闭合。
通过对三相电路的研究发现，合闸不平衡和三相断路器缺相的主要原因是机械和电气。
断路器在使用过程中经常遇到机械故障，如:由于机械原因，在工作状态卡住。
关于110kV主变压器故障分析及处理
关于110kV主变压器故障分析及处理【摘要】110kV主变压器在县级电力系统中居于核心地位。
如果110kV主变压器出现故障时，就会在很大程度上影响电能的输送以及正常的变电运行，所以我们应该掌握和分析110kV主变压器常见的故障及其主要原因，提出防范解决措施，在110kV主变压器故障分析及处理的过程中起到关键作用。
【关键词】110kV主变压器；故障分析；处理1 110kV主变压器出现故障的背景某公司系统现有主变压器32台，其中110kV主变压器10台，变电容量为400MV A，平均运行年限2899天，35kV主变压器22台，变电容量为150 MV A 平均运行年限2424天。
运行超过10年的主变压器有12台。
该公司原来对主变压器的故障检测仅靠电气试验故障检测方法，基本没有做油化相关试验，仅电气试验往往很难发现变压器内部出现局部故障和发热缺陷，而通过对变压器油中气体成分的各种含量进行色谱分析，这种化学检测方法，对发现变压器内部的某些潜伏性故障及其发展程度的早期诊断非常灵敏而且有效。
2 变压器故障的排查工作该公司利用隐患排查机会（不停电）对公司系统所有主变压器进行拉网式排查，主要对油中气体含量、油简化等进行试验。
其试验结果好多地方出现了严重超标及超注意值。
同时发现毛坪电站3号主变压器高压绕组试验结果异常，3 变压器故障原因分析及处理意见3.1 毛坪电站3号故障的分析及处理在检查故障的过程中，将毛坪电站3号主变压器高压绕组直流电阻由线电阻换算为相电阻后，我们发现每一档位都是A相电阻最大，B相、C相次之：再结合三相直流电阻不平衡率高达7.399%，可初步判定A相有故障。
3.2 麻陇变电站1号主变压器故障的分析及处理麻陇1号主变压器于2007年生产，2009年投运，2012年5月年隐患排查时发现，变压器油中乙炔617ppm、总烃1232ppm严重超标。
资料证明正常运行的变压器绝缘油中的溶解气体主要是氧气和氮气结合以往运行提供资料及累计发生跳闸综合判断出故障原因有产品质量不过关、出厂装配工艺水平差、安装施工单位未尽职尽责。
110kV变压器缺相运行的分析
110kV 变压器缺相运行的分析摘 要：用对称分量法和过电压理论分析中性点不接地110kV Yd11变压器高压侧单相断线时低压侧电压、电流特征，并找出其规律，得出结论，为调度人员及时根据故障现象特征隔离故障点，调整运行方式，从而确保了地区电网供电的质量和可靠性。
关键词：变压器 缺相运行 1. 引 言县级电网的110kV 变电所大多为终端变电所，110kV 变压器大多处于中性点不接地运行状态，当110kV 线路单相断线时，线路保护和变压器保护不会动作，但10kV 侧电压、电流异常，有些特征类似10kV 单相接地。
本文主要分析了110kV 线路单相断线时变压器10kV 侧电压、电流的特征，帮助运行、调度人员及时对运行异常定性和排除。
2. 模型与参数 2.1 模型图（1） 110kV 线路单相断线系统模型线路中间A 相QK 断线，断口两端距离较近，即Zqk ≈02.2序网图图（2）序网图参数：U qk ∣0∣=E ，Z （0）= ∞，Z （1）=Z （2）=j （X1+X2+X3+X4+X D ）=j X ，电压基准值为E 。
3. 线路电流计算注：正常运行中三相电流大小为。
单相断线后，健全两相电流方向相反且比正常时略小。
4. 断口电压4.1断口QK三序电压为4.2 A相断口电压为5. F1母线（110kV母线）电压的计算5.1 F1母线三序电压5.2 F1母线三相电压6. F2母线（10kV母线）电压的分析计算6.1 F1母线三相电压近似值一般情况下，X4 + X≈X，于是有D即，110kV母线电压健全相仍保持正常状态。
后续计算以该近似进行。
6.2 F1母线、F2母线三序电压关系6.2.1正序、负序电压由于变压器为Y/Δ，d11接线，所以对于正序、负序分量有6.2.2 零序电压1）F2母线零序电压的产生由于变压器110kV侧中性点不接地，零序阻抗∞，零序电流为0，零序电压通过高低压绕组间电容和低压侧三相对地电容所组成的电容传递回路传递至10kV侧，使10kV侧三相出现相同的零序传递电压Ua0，Ub0，Uc0。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理
110kV GIS断路器缺相故障是指断路器在运行过程中出现相个数不平衡的现象，导致设备无法正常工作。
该故障可能由多种原因引起，如设备自身故障、外界环境因素、系统操作不当等。
在分析和处理该故障时，应采取以下措施：
一、现场勘查
在发现断路器缺相故障后，首先应进行现场勘查，确定故障具体表现和范围。
通过查看设备及周围设施的状况，检查开关、接地、绝缘等部位是否有损坏或异物存在，并进行对比分析，了解故障发生的原因。
二、故障排除
在确定故障原因的基础上，进行针对性的排除措施。
一般来说，故障可以被大致归类为两种情况：
1、设备故障：若设备内部存在接触不良或元件损坏等故障，应及时更换或修理设备。
2、系统故障：若故障是由系统操作不当或外界因素引起的，应进行及时修复和改进。
在排除故障后，应进行全面测试和检查，确保设备正常运行。
三、预防措施
为了避免类似的缺相故障再次发生，应采取一些预防措施：
1、对设备进行定期检查和维护，防止设备老化和损坏。
2、加强对设备周围环境的管控，避免干扰设备正常运行。
3、加强系统操作和管理，避免操作失误和不恰当操作造成故障。
总之，110kV GIS断路器缺相故障的处理需要细心和耐心，应根据具体情况进行全面分析和处理。
只有这样，才能保证设备的正常运行和管控，减少故障发生的可能。
变电站站用变压器高压侧电压缺相故障分析
变电站站用变压器高压侧电压缺相故障分析作者：杨文静来源：《中国科技博览》2018年第12期[摘要]变电站站用变压器高压侧电压缺相会造成线路断线，如果能及时处理不会造成事故。
本文以某变电站为例，介绍了变电站站用变压器高压侧缺相故障产生的原因以及注意事项，通过数据以及公式推导的方法进行了分析和归纳，希望能为工作人员的抢修工作提供参考。
[关键词]变电站；站用变压器；电压缺相中图分类号：TU639 文献标识码：A 文章编号：1009-914X（2018）12-0045-01引言变压器电压缺相故障会造成线路断线，导致输出电压严重不平衡。
在发生缺相线路断电时，对于220kV的系统仍然能够正常运行，但对于110kV的系统线路故障会使系统停止运行。
缺相故障虽然没有短路故障造成的影响大，但变压器电压缺相问题时常发生，因此相关人员必须做好应对措施，及时判断并处理问题。
1 变压器电压缺相故障实例某110kV的变电站装有2台110kV/50MVA主变压器。
110kV侧采用内桥接线，故障发生时运行方式为线路互投，分段断路器在合位，110kV变电站带全站负荷，2014年10月15日220kV变电站与110kV站的W相发生瞬时性接地故障，当断线发生后，某变电站站内后台机的主接线图中110kV部分只有母线电压部分，不显示其它线路参数的细节图，因此断定此次故障是瞬时接地后造成缺相引起的，故障线路只带主变压器空载运行，这次故障与一次保险熔断产生的故障现象很类似，因此很难判断故障原因。
当时若没有找出故障原因，会造成断线相的励磁电抗和对地电容产生谐振，引起周期性过电压，严重时会造成进线避雷器的爆炸，因此，变电站发生故障时需要相关人员及时判断出电路故障，防止出现更大问题，这要求相关人员具备足够的经验和专业技术。
2 断线故障分析110kV变电站系统的主供电线路上发生断线高压侧备自投装置会进行报警，同时在低压侧母线上的电压表数字会消失，电容器组开关会发生跳闸。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理110kV GIS断路器是电力系统中的重要设备，用于控制电流的流通和线路的连接与隔离。
当断路器发生缺相故障时，会对电网的稳定运行造成影响，甚至给系统带来安全隐患。
对110kV GIS断路器的缺相故障进行分析与处理显得尤为重要。
一、缺相故障的定义与原因缺相故障是指在电路中一相线路出现故障，无法正常工作的情况。
在110kV GIS断路器中，缺相故障可能由以下原因引起：1. 设备老化：随着设备的使用时间增长，110kV GIS断路器内部的零部件、绝缘材料等可能会出现老化，从而导致设备故障，包括缺相故障。
2. 异常工作环境：110kV GIS断路器通常安装在变电站等环境较为恶劣的场所，如高温、高湿、有腐蚀性气体等，这些因素可能会导致设备零部件损坏，从而引发缺相故障。
3. 设备设计缺陷：在110kV GIS断路器的设计、制造和安装过程中，如果存在设计缺陷或者工艺不当等问题，也可能会导致断路器发生缺相故障。
二、缺相故障的分析方法当110kV GIS断路器发生缺相故障时，需要进行系统化的分析，以确定故障原因和故障点，为后续的处理提供参考。
下面是对缺相故障进行分析的一般步骤：1. 现场检查：首先需要到现场对110kV GIS断路器进行全面的检查，包括设备的外观、绝缘状态、连接线路等。
通过检查现场情况，可以初步了解故障的大致位置和性质。
2. 故障录波分析：通过安装在110kV GIS断路器上的故障录波器，可以获取故障发生时的电压、电流等信息，从而分析故障的波形特征，确定故障类型和位置。
3. 仪器测试：利用相关仪器对110kV GIS断路器进行参数测试，包括电阻、绝缘电阻、绝缘强度等，通过测试结果来判断设备各部件的工作状态。
4. 设备参数分析：对110kV GIS断路器的各部件参数进行深入分析，包括分接开关、电磁铁、控制电路等，以确定可能存在的故障点。
5. 载波通信测试：如果110kV GIS断路器有载波通信系统，可以通过测试载波通信系统的工作状态，来判断设备通信部分是否存在故障。
110kV线路缺相合环操作可行性分析
■ 赵和平
电力系统运行中，最常见缺相运行为单相缺相故 障 。 如 ： 线 路 某 相 断 线， 或 开 关 某 相 没 有 合 到 位 。 当 110 kV线路缺相运行时，应考虑线路、主变潮流变化， 电压 变化 对 绝缘 是否 造成 威胁 ，保 护设 置是 否满 足 运行 要求等 因素， 具体运 行情况应 准确分 析，正 确处理。
I A=
EM XM 1∑
=IA1= - I A2
EM
=- j
XM1∑ +XM2∑
1 .05∠0° 4.29
=0.2448∠- 90°
当A相断线时，非故障相的电流k =1.26。由此发现非故
障相的电流增长了2 6% 。由于不同负荷的正序和负序等值
阻抗各不相同，非故障相的电流变化也各异。若正序和负序
阻抗相等时，k =0.87，即非故障相的电流将会降低13% 。
1 双电源供电系统模型及参数
110 k V系统典型接线见图1。11 0 kV系统M因A相开 关未闭 合造成 缺相运 行，以下 就该情 况进行 分析。
与图1所示系统相应的复合序网见图2 ，图中忽略各 元件的电阻。其中，I A1、I A2、I A0、I N A1、I NA2、I NA0代表系 统M 、N的正序 、负序 、零序 电流；
以下推演中，下标1、2 、0 分别代表正序、负序、零 序分量；下标M∑1、M∑2 、 M∑0 代表M系统的正序、负
系统M
11 0 kV系统M
110 kV系统N
系统N
KN
1 0 kV负荷 K0
3 5 kV负荷
图1 110 kV系统典型接线
I A1
E MA
XM S1
I A2 X
MS2
X +X b1 f 1 X ML1 KN
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理110kV GIS断路器是电力系统中重要的开关设备，用于控制和保护电力设备，在电力系统的运行中具有至关重要的作用。
由于运行环境、设备质量等因素，110kV GIS断路器在运行过程中可能会出现各种故障。
缺相故障是常见的一种故障类型，对电力系统的正常运行造成严重影响。
本文将对110kV GIS断路器缺相故障进行分析，并提出相应的处理方法。
一、故障类型及原因110kV GIS断路器缺相故障，通常是指在电力系统运行中，GIS断路器在断开或闭合过程中，出现某一相（A相、B相、C相）的电流或电压丢失，导致该相的保护动作或设备故障。
造成缺相故障的原因主要包括以下几个方面：1. 设备质量问题：110kV GIS断路器是复杂的电气设备，设备本身的制造质量和安装质量直接影响到其运行的稳定性。
如果设备存在设计、制造或安装等质量问题，就有可能导致缺相故障的发生。
2. 环境影响：110kV GIS断路器通常安装在变电站等恶劣的环境中，长期的高温、高湿等环境影响可能导致设备内部绝缘材料老化、损坏，进而引发缺相故障。
3. 过载运行：110kV GIS断路器在运行过程中，如果长期承受过大的电流负荷或频繁的操作，会导致设备损坏，可能引发缺相故障。
二、故障分析当110kV GIS断路器出现缺相故障时，通常会出现以下几种情况：1. 保护动作：设备保护系统会根据设定的保护参数，在出现缺相故障时进行相应的动作，例如跳闸保护，以保护电力系统的安全运行。
2. 端子箱报警：110kV GIS断路器通常配备有端子箱，在发生缺相故障时，端子箱可能会发出相应的报警信号，提示运维人员设备出现故障。
针对以上情况，运维人员需要进行详细的故障分析，了解故障具体的发生原因和影响，以便进行有效的处理和维修。
三、缺相故障处理一旦110kV GIS断路器出现缺相故障，需要及时处理以保障电力系统的正常运行。
处理缺相故障的方法主要包括以下几个步骤：1. 排除外部故障：首先需要对电力系统的外部环境进行检查，例如电力供应是否正常、线路连接是否良好等，排除外部故障对设备的影响。
一起110kV GIS断路器缺相故障分析与处理
一起110kV GIS断路器缺相故障分析与处理【摘要】本文主要探讨了一起110kV GIS断路器缺相故障的分析与处理方法。
在故障现象分析部分，详细描述了缺相故障的表现以及可能带来的危害。
接着通过故障原因分析，找出故障的根源并提出了相应的处理方法讨论。
针对这一类故障，提出了一些预防措施建议，希望能有效避免类似问题再次发生。
应用案例分析部分通过具体案例，进一步展示了处理方法的实际应用效果。
最后结合实践经验对一起110kV GIS断路器缺相故障处理方法进行了总结，并对未来的发展做出了展望，希望能够为相关领域的工作提供一定的参考和借鉴。
【关键词】110kV GIS断路器，缺相故障，故障现象分析，故障原因分析，处理方法讨论，预防措施建议，应用案例分析，结论，未来发展展望1. 引言1.1 一起110kV GIS断路器缺相故障分析与处理一起110kV GIS断路器是高压开关设备中的重要组成部分，其在电力系统中起着关键的作用。
由于各种原因，可能会出现缺相故障，导致设备无法正常运行。
对于这种故障的分析和处理显得至关重要。
在本文中，我们将针对一起110kV GIS断路器缺相故障进行深入研究。
我们将对故障现象进行详细分析，探讨其表现形式以及可能的影响范围。
然后，我们将从故障原因的角度出发，分析导致缺相故障的各种可能因素，包括设备故障、操作失误等。
在处理方法讨论部分，我们将探讨针对一起110kV GIS断路器缺相故障的有效处理方法，包括紧急应对措施和长期修复方案。
我们还将提出一些预防措施建议，帮助避免类似故障再次发生。
我们将通过应用案例分析来具体展示一起110kV GIS断路器缺相故障的处理过程，帮助读者更好地理解故障处理方法。
在我们将总结一起110kV GIS断路器缺相故障处理方法，并展望未来可能的发展方向。
通过本文的研究，相信可以为相关领域的工程师和技术人员提供一些有益的参考和帮助。
2. 正文2.1 故障现象分析在实际运行中，一起110kV GIS断路器缺相故障的故障现象通常表现为以下几个方面：1. 断路器运行不稳定：在运行过程中，断路器频繁发生跳闸或闭合不良的情况，导致电网运行不稳定，严重影响供电可靠性。
110kV变电运行故障分析及故障隔离
110kV变电运行故障分析及故障隔离在电力系统中，变电站属于其中十分重要的设备，其运行的稳定将与整个系统的运行状态息息相关。
随着社会经济的迅猛发展，社会生产生活对电能的需求量逐渐增加，使得变电运行过程中故障发生的几率提升，对电力系统的正常运行产生较大的影响。
为了保障变电运行的可靠性，本文将以110kV变电站为例，对110kV变电运行的故障类型进行分析，并对其存在的故障问题的排除方式加以阐述。
标签：110kV；变电运行；故障隔离1 110kV变电运行故障类型1.1 线路跳闸由于110kV变电运行的线路具有较强的复杂性，因此在运行的过程中，出现线路挑战故障也十分普遍。
导致此种故障类型出现的原因有很多，例如，线路误动、短路等等，一旦其发生跳闸现象，将会对变电站的正常运行产生较大的不利影响，带来极大的运行压力。
另外，线路跳闸故障也会影响到周围线路，进而引发大面积的损耗问题，使110kV变电运行难以得到切实保障[1]。
1.2 母线PT事故在110kV变电运行的过程中，母线发生故障则会对运行的安全性产生不利影响，例如，母线跳闸、过热或者出现PT事故等等，其属于变电运行中的常见故障之一。
导致此类故障产生的主要原因可能是：第一，与母线相连的避雷器、绝缘子或者电压互感器等设备发生故障。
第二，绝缘子损坏、断路器中侧套管绝缘破损。
第三，与母线相连的隔离开关损坏等。
一旦发生母线故障现象，应做好开关跳闸记录，并且对相关设备和仪器进行检查，看其中是否存在异常，并将保护信号复位。
1.3 开关跳闸在110kV变电站运行的过程中，当发生开关跳闸故障时，主要是由两种原因导致：第一，主变低压侧开关发生跳闸现象。
第二，主变三侧开关发生挑战现象。
产生第一种跳闸现象的主要原因主要包括三点，分别是母线发生故障、开关出现误动以及越级跳闸。
在110kV变电运行的过程中，如若主变低压侧开关发生跳闸现象，则其运行的效率将会显著降低，并且安全性也难以得到切实保障。
配电变压器高压侧缺相空载运行分析
72电工电气 (20 7 No. )配电变压器高压侧缺相空载运行分析杨宇峰1，尤灵伟2，符有道1(1 浙江英策电力工程有限公司，浙江 衢州 324000；2 杭州交联电气工程有限公司，浙江 杭州 310011)配电变压器的故障或不正常运行直接影响国家的经济建设与城乡供电安全。
高压供电回路一相断线造成配电变压器缺相运行的现象在运行实践中属常发性事故缺陷。
文中旨在通过对高压一相断线后，配电变压器在空载运行状态下的高、低压侧回路电压变化的理论分析，梳理出低压侧相电压之间、相电压与线电压之间的客观关系，以便电气运行人员或抢修人员以此电压关系式为依据，快速判断事故原因，为快速恢复送电，减少事故缺陷损失提供理论技术依据。
1 配电变压器缺相空载运行电压分析由于联接组别为Dyn11的配电变压器较Yyn0有更多的优点，目前配电变压器的应用多以Dyn11为主，因此，文中以Dyn11联接组别配电变压器为研究对象，进行缺相空载运行电压分析。
Dyn11联接组别配电变压器高、低压侧线圈联接方式及高压侧缺A 相运行时电压电流方向，如图1所示。
以配电变压器高压侧A 相断线缺相后配电变压器空载运行(变压器低压侧总断路器为分闸状态)为研究对象进行分析。
当外部电源A 相缺相时，变压器高压侧线圈B、C 相电压正常，由Dyn11联接组别配电变压器高压侧绕组的连接方式，作高压侧线圈运行等效电路图，如图2所示。
由图2电路图可知，当A 相缺相后，变压器高压侧运行电路为一个由电源U BC 供电，高压侧绕组A、C 相串联后再和B 相绕组并联的电路。
将配电变压器按照理想变压器特点进行电路分析，对于理想变压器，变压器各相绕组匝数相同、阻抗相等。
由此，由电路理论计算高压侧线圈相电压、线电压之间关系可知：(1)U BC =U B =2U A =2U C ；(2)U A =U C 。
文中规定回路中B 相为高电位，C 相为低电位，其回路中电流流向如图1、图2中所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV 变压器缺相运行的分析
摘 要：用对称分量法和过电压理论分析中性点不接地110kV Yd11变压器高压侧单相断线时低压侧电压、电流特征，并找出其规律，得出结论，为调度人员及时根据故障现象特征隔离故障点，调整运行方式，从而确保了地区电网供电的质量和可靠性。
关键词：变压器 缺相运行 1. 引 言
县级电网的110kV 变电所大多为终端变电所，110kV 变压器大多处于中性点
不接地运行状态，当110kV 线路单相断线时，线路保护和变压器保护不会动作，但10kV 侧电压、电流异常，有些特征类似10kV 单相接地。
本文主要分析了110kV 线路单相断线时变压器10kV 侧电压、电流的特征，帮助运行、调度人员及时对运行异常定性和排除。
2. 模型与参数 2.1 模型
图（1） 110kV 线路单相断线系统模型
线路中间A 相QK 断线，断口两端距离较近，即Zqk ≈0
2.2序网图
图（2）序网图
参数：U qk ∣0∣=E ，Z （0）= ∞，
Z （1）=Z （2）=j （X1+X2+X3+X4+X D ）=j X ，电压基准值为E 。
3. 线路电流计算
注：正常运行中三相电流大小为。
单相断线后，健全两相电流方向相反且比正常时略
小。
4. 断口电压
4.1断口QK三序电压为
4.2 A相断口电压为
5. F1母线（110kV母线）电压的计算
5.1 F1母线三序电压
5.2 F1母线三相电压
6. F2母线（10kV母线）电压的分析计算
6.1 F1母线三相电压近似值
一般情况下，X4 + X
≈X，于是有
D
即，110kV母线电压健全相仍保持正常状态。
后续计算以该近似进行。
6.2 F1母线、F2母线三序电压关系
6.2.1正序、负序电压
由于变压器为Y/Δ，d11接线，所以对于正序、负序分量有
6.2.2 零序电压
1）F2母线零序电压的产生
由于变压器110kV侧中性点不接地，零序阻抗∞，零序电流为0，零序电压通过高低压绕组间电容和低压侧三相对地电容所组成的电容传递回路传递至10kV侧，使10kV侧三相出现相同的零序传递电压Ua0，Ub0，Uc0。
如图（3）。
图（3）绕组间电容传递电压
2）F2母线零序电压最大值情况
为分析低压侧零序电压的大小，以一台SZ9-40000/110变压器为例，最恶劣情形，变压器空载时，C 12≈4000PF ，3C 0≈12000PF ，有。
3）F2母线零序电压一般情况
1公里10kV 无架空地线单回线路3C 0≈7000PF ，1公里10kV 电缆线路3C 0≈280000PF 。
以SZ9-40000/110变压器10kV 侧有10公里无架空地线单回线路负荷为例计算。
C 12≈4000PF ，3C 0≈82000PF ，有。
所以，一般情况下，变压器低压有负载线路时，高压侧单相断线时，由于3C 0较大，低压侧零序传递电压较小，小于0.25E 。
6.3分析在该情况下进行。
6.3 结合6.2.1和6.2.2的分析，对低压侧三相电压向量分析如下。
低压侧零序传递电压取0.25 E 。
1）低压侧A 相电压图（4）
高压A 相电压序分量 低压A 相电压
2）低压侧B 相电压图（5）
高压B 相电压序分量 低压B 相电压
3）低压侧C 相电压图（6）
高压C相电压序分量低压C相电压
7. F2母线（10kV母线）电压的分析计算结论
根据以上分析，一般情况下，110kV线路单相断线时，终端110kV变电所的10kV母线电压特征为：两相对地电压降低，降低到正常电压的一半左右，一相对地电压升高，比正常运行电压略高。
降低两相相位相同。
同时，10kV母线有零序电压产生。
8. F2母线（10kV母线）电流的分析计算
8.1 根据“3.线路电流计算”，110kV线路单相断线时，110kV线路电流为
8.2 由于变压器为Y/Δ，d11接线，所以10kV母线A相三序电流为
8.3 10kV母线三相电流为
9. 结论
110kV线路单相断线时，终端110kV变压器不接地，终端变电所10kV母线的电压和电流特征如表（1）。
设正常时相电压为U，相电流为i。
10．应用
2005年8月6日，某110kV变电站110kV进线C相断线，时间为10：00～11：15，当时站内10kV电流和电压情况如表（2）
因该变电站10kV线路较多，10kV母线的零序电压略有升高，但没有触发接地告警信号。
参考文献：
[1] 李光琦.电力系统暂态分析[M].北京：水利电力出版社。
[2] 解广润.电力系统过电压[M].北京：水利电力出版社。
