diy特斯拉线圈DIY全
闪电制作-马克思发生器和特斯拉线圈的制作教程
闪电制作---马克思发生器和特斯拉线圈的制作教程特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。
如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。
只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。
下面是一款简版的马克思发生器电路图：这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。
左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。
把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。
够简单吧！简单组装：放电效果：下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。
它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。
换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。
需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。
这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！往下看，还有款9级的，国人制造。
友情提醒：高压危险，玩的时候小心点！特斯拉线圈的制作教程整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。
玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。
先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。
特斯拉线圈的制作前的准备和注意事项：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。

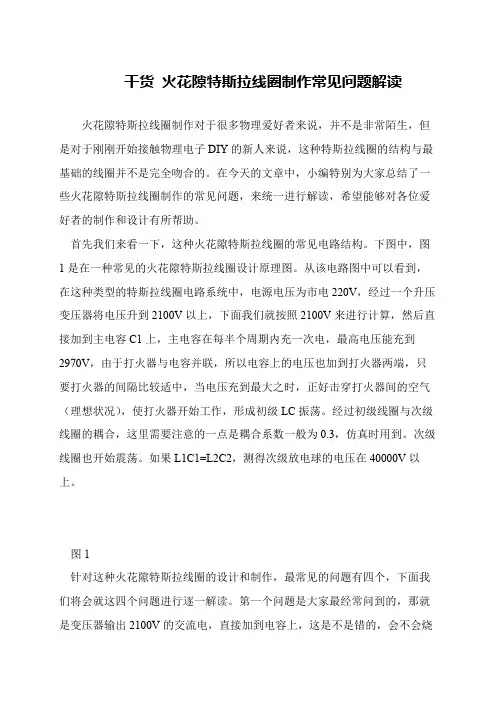

干货 火花隙特斯拉线圈制作常见问题解读
干货火花隙特斯拉线圈制作常见问题解读
火花隙特斯拉线圈制作对于很多物理爱好者来说，并不是非常陌生，但是对于刚刚开始接触物理电子DIY的新人来说，这种特斯拉线圈的结构与最基础的线圈并不是完全吻合的。
在今天的文章中，小编特别为大家总结了一些火花隙特斯拉线圈制作的常见问题，来统一进行解读，希望能够对各位爱好者的制作和设计有所帮助。
首先我们来看一下，这种火花隙特斯拉线圈的常见电路结构。
下图中，图1是在一种常见的火花隙特斯拉线圈设计原理图。
从该电路图中可以看到，在这种类型的特斯拉线圈电路系统中，电源电压为市电220V，经过一个升压变压器将电压升到2100V以上，下面我们就按照2100V来进行计算，然后直接加到主电容C1上，主电容在每半个周期内充一次电，最高电压能充到2970V，由于打火器与电容并联，所以电容上的电压也加到打火器两端，只要打火器的间隔比较适中，当电压充到最大之时，正好击穿打火器间的空气（理想状况），使打火器开始工作，形成初级LC振荡。
经过初级线圈与次级线圈的耦合，这里需要注意的一点是耦合系数一般为0.3，仿真时用到。
次级线圈也开始震荡。
如果L1C1=L2C2，测得次级放电球的电压在40000V以上。
图1
针对这种火花隙特斯拉线圈的设计和制作，最常见的问题有四个，下面我们将会就这四个问题进行逐一解读。
第一个问题是大家最经常问到的，那就是变压器输出2100V的交流电，直接加到电容上，这是不是错的，会不会烧。
追频固态特斯拉线圈详细制作图解
追频固态特斯拉线圈详细制作图解在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行第一步我们要了解特斯拉线圈的工作原理然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！制作流程↓驱动↓↓灭弧↓↓功率桥↓↓整流桥↓↓TC次级↓↓TC初级↓↓调试↓↓完成！第一步：驱动！驱动很重要，如果驱动性能不好，那么可能无法起震，或者乱震，或者烧功率桥（炸管的节奏）电路图登场接着是一大堆的问题，别着急咱慢慢解释，首先是这个玩意↓这个玩意长得有点像运放（运算放大器），但是又不像，只有一个输入端，输出端还带一个圆圈，到底是玩意呢？这个玩意叫反向器那么它的功能是什么呢？它的功能是：输入一个高电压（高电平），输出端就输出一个低电压（低电平），输入一个低电平，就输出一个高电平，即输出信号与输入信号相反。
然后就是这个了↓名字我就直说了，这个叫“与”门有两个输入端和一个输出端功能：当两个输入端全部输入高电平时，输出端输出高电平，输入端其中一个或两个都输入低电平时，输出端输出低电平然后就是这里了↓这个我也不知道是啥，无视就行了接着就是这个部分↓1K电阻的作用是限流，C13（104）电容的作用是隔离，两个二极管的作用是钳位，因为反馈电压一般都达到了上百V，如果没有这两个二极管，那么你的驱动迟早要废！就讲这么多吧，然后就是大显身手的时候了驱动布线，推荐用5*7的洞洞板制作↓每一个接口都已经标注清楚，看不懂请自行想办法有的人想要布线软件，请在回复中告诉我你的邮箱地址即可，由于我的初三狗所以只能在星期六～星期天发接下来就是制作过程了↓大家在焊的时候最好用IC座，然而我没有，所以我用的圆孔排针焊完就是这个样子啦↓焊灭弧输入的接口↓焊完后的样子↓背面↓↓↓没有对比就没有伤害IC登场，大家买的时候建议多买几个，当然，最好不要买到假货。
步步惊心 国外牛人教你做固态特斯拉线圈(详细)
固态特斯拉线圈制作教程对与大多数玩了SGTC的人来说都想玩更高级的SSTC/DRSSTC，但是许多人在这是就会遇到困难。
特斯拉线圈介绍特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。
通俗一点说，它是一个人工闪电制造器。
在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电。
谐振定义：在物理学里，有一个概念叫共振：当策动力的频率和系统的固有频率相等时，系统受迫振动的振幅最大，这种现象叫共振。
电路里的谐振其实也是这个意思：当电路的激励的频率等于电路的固有频率时，电路的电磁振荡的振幅也将达到峰值。
实际上，共振和谐振表达的是同样一种现象。
这种具有相同实质的现象在不同的领域里有不同的叫法而已。
（说个易懂的，当两个振动频率相等的物体，一个发生振动时，引起另一个振动的现象叫做共振，在电学中，两个等频振荡电路的共振现象，叫做谐振。
）电磁振荡LC回路（L：电感，C：电容）电磁振荡LC回路能产生大小和方向都都作周期发生变化的电流叫振荡电流。
能产生振荡电流的电路叫振荡电路。
其中最简单的振荡电路叫LC回路。
一个不计电阻的LC电路，就可以实现电磁振荡，故也称LC振荡电路。
LC振荡电路的物理模型满足下列条件：①整个电路的电阻R=0（包括线圈、导线），从能量角度看没有其它形式的能向内能转化，即热损耗为零。
②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。
③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波振荡电流是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。

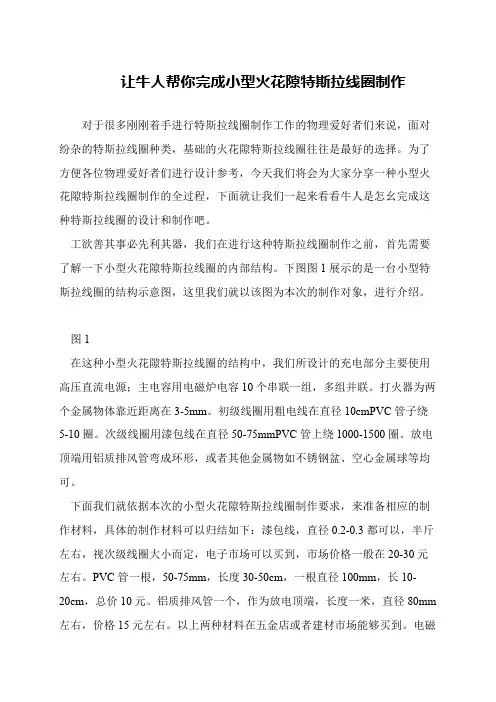

让牛人帮你完成小型火花隙特斯拉线圈制作
让牛人帮你完成小型火花隙特斯拉线圈制作
对于很多刚刚着手进行特斯拉线圈制作工作的物理爱好者们来说，面对纷杂的特斯拉线圈种类，基础的火花隙特斯拉线圈往往是最好的选择。
为了方便各位物理爱好者们进行设计参考，今天我们将会为大家分享一种小型火花隙特斯拉线圈制作的全过程，下面就让我们一起来看看牛人是怎幺完成这种特斯拉线圈的设计和制作吧。
工欲善其事必先利其器，我们在进行这种特斯拉线圈制作之前，首先需要了解一下小型火花隙特斯拉线圈的内部结构。
下图图1展示的是一台小型特斯拉线圈的结构示意图，这里我们就以该图为本次的制作对象，进行介绍。
图1
在这种小型火花隙特斯拉线圈的结构中，我们所设计的充电部分主要使用高压直流电源；主电容用电磁炉电容10个串联一组，多组并联。
打火器为两个金属物体靠近距离在3-5mm。
初级线圈用粗电线在直径10cmPVC管子绕5-10圈。
次级线圈用漆包线在直径50-75mmPVC管上绕1000-1500圈。
放电顶端用铝质排风管弯成环形，或者其他金属物如不锈钢盆、空心金属球等均可。
下面我们就依据本次的小型火花隙特斯拉线圈制作要求，来准备相应的制作材料，具体的制作材料可以归结如下：漆包线，直径0.2-0.3都可以，半斤左右，视次级线圈大小而定，电子市场可以买到，市场价格一般在20-30元左右。
PVC管一根，50-75mm，长度30-50cm，一根直径100mm，长10-
20cm，总价10元。
铝质排风管一个，作为放电顶端，长度一米，直径80mm 左右，价格15元左右。
以上两种材料在五金店或者建材市场能够买到。
电磁。

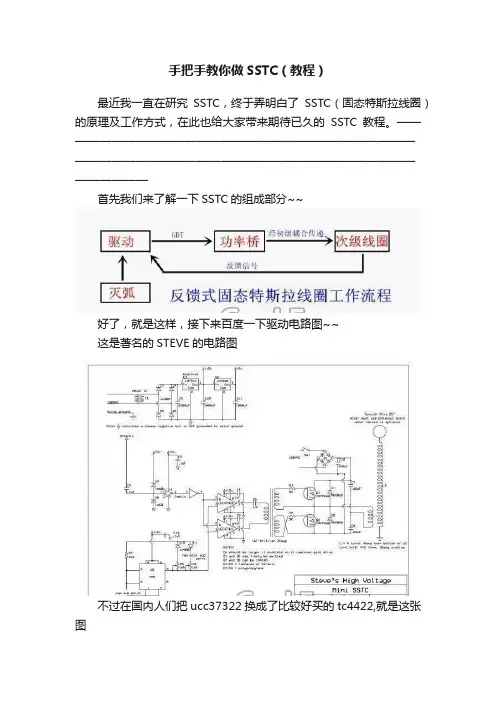

手把手教你做SSTC（教程）
手把手教你做SSTC（教程）最近我一直在研究SSTC，终于弄明白了SSTC（固态特斯拉线圈）的原理及工作方式，在此也给大家带来期待已久的SSTC教程。
————————————————————————————————————————————————————————————————首先我们来了解一下SSTC的组成部分~~好了，就是这样，接下来百度一下驱动电路图~~这是著名的STEVE的电路图不过在国内人们把ucc37322换成了比较好买的tc4422,就是这张图对于小白来说还是有很多东西看不懂比如那个三角形的符号，别着急，我会慢慢介绍图中的74hc14和74hc08是非门和与门的集成电路其实它们的里面是长这样的接下来说说TC4422这块IC这是一块场馆驱动IC，可以用4.5v~18v的电压。
接着说反馈反馈有两种第一种是简单的天线反馈，直接用一根15CM左右的铁丝接在反馈输入上，不过天线必须接地（记住是接大地）第二种是磁环反馈，用一根线在大点的磁环上绕30~50圈，然后用次级线圈穿过绕一圈，磁环另一根直接接负极。
灭弧很多人造TC都是奔着音乐灭弧来的，灭弧电路就是通过调节电弧频率来放音乐的。
灭弧还有一个重要作用是分担功率桥管子压力，使电弧看着更长~~这是KC某位爱好者的灭弧电路~~布线图~~这是STEVE 电路图中的定频灭弧。
可以通过调节C7来调节频率~~好了，驱动就谈到这里~~ 驱动布线图（图片来自特斯拉吧）秀一下我的驱动板接下来说说功率桥这是一张十分常见的半桥电路~~它是由GDT（门极驱动变压器）来控制两个场馆交替工作GDT要怎么做呢?首先拿一个铁氧体磁环，个头要大一点，拿三根线拧在一起绕15圈左右，这样GDT就愉快的做好了~~切记，焊线的时候连接场馆方向相反。
PCB制作ing做好的半桥板~~这是一张全桥的电路图，大家可以试做一下。
(GDT此时要绕5组) 秀秀我的SSTC，以及壮烈牺牲的万用表~~最后也希望大家的SSTC都能成功~~————————————————————————————————————————————————————————————————————————————————————————————————————————————————END。
特斯拉线圈制作教程
特斯拉线圈制作教程成品：下面将把该特斯拉线圈分解成五部分来介绍：放电终端、次级线圈、初级线圈、初级电容阵列，打火器。
1.特斯拉线圈放电终端的制作在这部分的制作比较简单和随意,我这里介绍一种比较成熟和简易的制作方法,也就是最常见的环型放电终端。
主要材料:1. 4寸直径的燃气热水器通风管,(就是那种全金属的可弯管,家里有燃气热水器的一看便知)如图2. 7寸直径的平底金属盘(用来做派的),其他类似金属物也可,关键1.平底 2.金属如图:3. 包裹金币巧克力的那种较厚的铝箔首先将平底金属盘底对底用螺丝固定如上图,接着将铝管盘成圈状,使其正好能卡在平底金属盘制作的骨架上如图:铝管的接口处用铝箔封口如图:接线点定位图:组装好的成品如图:2.特斯拉线圈次级线圈的制作特斯拉线圈中的次级线圈是整个特斯拉线圈中制作最耗时耗神的部分.需要如下材料:1.高质量漆包线,线的直径从以下选择:----------------------------------------------------------------------------------------------------漆包线规格表-----------------------------------------------------------------------------------------------------标称直径(mm) 美规(AWG) 英规(SWG) 每米电阻(Ro/Ω*m-1) 每米重量(g)0.250 30 33 0.3345 0.43670.280 29 32 0.2676 0.54770.315 28 30 0.2121 0.69320.355 27 29 0.1674 0.88050.400 26 27 0.1316 0.98250.450 25 26 0.10421.41480.500 24 25 0.08461.74660.560 23 24 0.0673 2.19100.630 22 23 0.0534 2.77290.710 21 22 0.0420 3.52190.800 20 21 0.0331 4.4714------------------------------------------------------------------------------------------------------2. 聚氯乙烯管材,直径15厘米,最少2米,普通的五金店都有的卖,但都比较长，一根都4米以上的。
自制小型特斯拉线圈
・
３ ２ ・
Ｅ ｕ ａｉｎ ｌ ｕｐ ｎ ｄ Ｅｘ ｅｉ ｎ ｏ ． ８，Ｎ ． ｄ ｃ ｔ ａ ｏ Ｅｑ ｉｍｅ ｔ Ａｎ ｐ ｒ ｍｅ ｔＶ １２ ｏ ５，２ １ ０２
电吹风烘 吹 ， 排除 可能 的气泡 并使 油漆 渗 入线 间 ，
油 漆干后 形 成保护 膜 。
（ ） 要 的 话 ， ４ １ ｍ 的 Ｐ Ｃ 管 ， 次 级 ７必 用 ， ｃ １ Ｖ 给
线 圈做 一个 防护 罩 ， 防止 意外 碰 伤 或 被 高压 放 电
击伤。（ 图 ２ ） 如 ｂ
自制 小 型 特 斯 拉 线 圈
口 梁 玉 祥 李 海 浪 李 宇翔
１ ．江西 省九 江市教 育科 学研 究所 ３ ２ ０ ２ ３ ０ ０ ．江西省 九 江市 同文 中学 ３ ２ ０ ３００
公元 １８ ８ ９年特 斯 拉 （ Ｔ ｓ ） 明 了 “ Ｎ・ ｅｌ 发 ａ 无线 传 电方 法 ” 。在 一 次 记 者 招 待 会 上 ， 斯 拉 展 示 特 了经 由“ 斯 拉 线 圈 ” 出 的 高频 电 流 流 经 自 己 特 输
ｌ ０均可 ， 减少 圈数 则要增大 Ｃ ， 之则要减小 ） ．反 。 （ ） 是特 斯拉 线 圈的 次级 线 圈 ， ４ ． ｃ ６Ｌ 用 ， ５ｍ ７ 长约 ３ ｃ 的 Ｐ Ｃ塑料管 做 骨架 ， ４ ． ３ ５ｍ Ｖ 用 ， ２ ｍｍ的 ｏ
漆 包 线 平 绕 １０ ０ ０圈。绕 制前 ， 要 给 Ｐ Ｃ骨 架 先 Ｖ
０４ ． ｍＨ左右 ， 的作 用是 防止 高频 振 荡 的 电 流 回 它 流 到 变 压 器 。我 们 是 用 两 根 ４ ０ ｍ 高 频 磁 棒 ， ｒ １ａ （ 收音机 用 的 ） 制 ， ４ ． ｍ 左 右 的漆 包 线 ， 绕 用 ， ５ ｍ ０ 平 绕 １０圈 。（ 图 ２ ） ０ 见 ａ
小型特斯拉线圈具体制作过程
小型特斯拉线圈具体制作过程我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。
此线圈的高度在四十厘米左右，具体高度和很多因素有关。
材料：（以下带“*”的为可选材料）1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。
——高压包原则上要买彩电高压包，越大的电视机的高压包，理论上越好。
2.直径0.25mm漆包线200m。
尽量用铜的，这么小的线圈，没必要用铝的……——漆包线在修理电机的地方或电子市场可以买到，绕一个这样的初级，只需要买10元钱的漆包线就够了，一顿饭的钱，大家都承受得起。
3.直径2mm漆包线三米。
三米应该差不多。
——同样，在修理电机的地方或者电子市场可以买到。
4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。
而且并不贵，理论上，也就十块钱。
——金属球的强度高，表面光滑，所以用它来做TC的顶端。
如果没有球，可以用个表面光滑的导电物体来代替，但是表面积必须和直径12厘米的球相同。
5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。
——卖管子的地方也许不会切30厘米卖给你，你也许只能买一根4米长的回来。
但是，一根直径五厘米，长四米的管子，价格大约20元，不算贵。
反正多买一些没有坏处，以后还可以做其它的东西嘛。
6.2N3055三极管一个。
这个也就三块。
——2N3055是大功率NPN晶体管，由于年代较早，有些电子市场已经没有2N3055卖了。
如果没有，可以用其它大功率NPN管代替。
记住，必须买一个大大的散热片装上。
7.240Ω 5W，27Ω 1W电阻各一个。
也许没有正好这么大的，稍微有一点差别也将就。
——如果没有240Ω电阻，可以用1kΩ 2W的电阻四个并联使用。
而27Ω的，可以拿4个100Ω的并联代替。
8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。
——有机玻璃是个不错的选择，如果没有有机玻璃，可以用其它类型的绝缘材料代替。
特斯拉线圈原理及制作过程讲解
特斯拉线圈原理及制作过程讲解注意：此为个人经验，仅供参考，如果不正确请见谅，而且下面参数是以我做的特斯拉线圈参数进行分析。
我开始制作小型特斯拉线圈时，在网上查了很多资料，却发现网上的资料大多数都是讲解制作特斯拉线圈步骤，讲解原理的不多。
在此，我整理了一下网上资料，得出一些原理，为想制作这类特斯拉线圈的同学提供一点参考。
我弄明白的小型火花隙特斯拉线圈有两类，所以重点就说一下这两种啊。
特斯拉线圈工作的原理：当初级线圈LC震荡电路的频率等于次级线圈LC振荡频率时，两线圈发生谐振，这时次级回路的放电端会得到很高的电压，电压击穿空气而放电。
一、第一种火花隙特斯拉线圈：在这个电路中，电源电压为市电220V，经过一个升压变压器将电压升到2100V以上（下面按照2100V计算），然后直接加到主电容C1上（后面解释），主电容在每半个周期内充一次电，最高电压能充到2970V（知道why？）,由于打火器与电容并联，所以电容上的电压也加到打火器两端，只要打火器的间隔比较适中，当电压充到最大之时，正好击穿打火器间的空气（理想状况），使打火器开始工作，形成初级LC振荡。
经过初级线圈与次级线圈的耦合（耦合系数一般为0.3，仿真时用到），次级线圈也开始震荡。
如果L1C1=L2C2，测得次级放电球的电压在40000V以上。
大家可能对这个电路有很多问题，下面我来给大家解释一下：问题一：电容有一个特性是——隔直通交，变压器输出2100V的交流电，直接加到电容上，这是不是错的，和我们学的不一样，会不会烧掉电路？回答：没有问题，在此电路中，主电容是很小的，大约0.0235uF，而我们在此用的变压器功率一般700~1000W，输出电压2100V，频率50HZ，这样你可以算一下，经过电容的电流是非常小的，不可能烧掉电路。
问题二：打火器正常工作，之后是不是相当于一直短路了，初级回路是怎么振荡的？回答：打火器工作以后，不是一直短路。
如下图：（调节火花隙间隙，假设充电电容电压到2700v，打火器击穿工作）第一段时间，火花隙两端电压不到2700V，电容充电；第二段时间，火花隙两端电压达到2700V以上，火花隙击穿空气开始工作，这段时间内，火花隙相当于短路，初级回路形成LC振荡，其振荡波形在原电压波形基础上叠加。
特斯拉线圈原理及制作过程讲解
特斯拉线圈原理与制作过程讲解注意：此为个人经验，仅供参考，如果不正确请见谅，而且下面参数是以我做的特斯拉线圈参数进行分析。
我开始制作小型特斯拉线圈时，在网上查了很多资料，却发现网上的资料大多数都是讲解制作特斯拉线圈步骤，讲解原理的不多。
在此，我整理了一下网上资料，得出一些原理，为想制作这类特斯拉线圈的同学提供一点参考。
我弄明白的小型火花隙特斯拉线圈有两类，所以重点就说一下这两种啊。
特斯拉线圈工作的原理：当初级线圈LC震荡电路的频率等于次级线圈LC振荡频率时，两线圈发生谐振，这时次级回路的放电端会得到很高的电压，电压击穿空气而放电。
一、第一种火花隙特斯拉线圈：在这个电路中，电源电压为市电220V，经过一个升压变压器将电压升到2100V以上〔下面按照2100V计算〕，然后直接加到主电容C1上〔后面解释〕，主电容在每半个周期内充一次电，最高电压能充到2970V〔知道why？〕,由于打火器与电容并联，所以电容上的电压也加到打火器两端，只要打火器的间隔比较适中，当电压充到最大之时，正好击穿打火器间的空气〔理想状况〕，使打火器开始工作，形成初级LC振荡。
经过初级线圈与次级线圈的耦合〔耦合系数一般为0.3，仿真时用到〕，次级线圈也开始震荡。
如果L1C1=L2C2，测得次级放电球的电压在40000V以上。
大家可能对这个电路有很多问题，下面我来给大家解释一下：问题一：电容有一个特性是——隔直通交，变压器输出2100V的交流电，直接加到电容上，这是不是错的，和我们学的不一样，会不会烧掉电路？回答：没有问题，在此电路中，主电容是很小的，大约0.0235uF，而我们在此用的变压器功率一般700~1000W，输出电压2100V，频率50HZ，这样你可以算一下，经过电容的电流是非常小的，不可能烧掉电路。
问题二：打火器正常工作，之后是不是相当于一直短路了，初级回路是怎么振荡的？回答：打火器工作以后，不是一直短路。
如下图：〔调节火花隙间隙，假设充电电容电压到2700v，打火器击穿工作〕第一段时间，火花隙两端电压不到2700V，电容充电；第二段时间，火花隙两端电压达到2700V以上，火花隙击穿空气开始工作，这段时间内，火花隙相当于短路，初级回路形成LC振荡，其振荡波形在原电压波形基础上叠加。
特斯拉线圈(Tesla Coil)详细制作方法
特斯拉线圈(Tesla Coil)详细制作方法上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。
特斯拉线圈的制作前的准备和注意事项：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。
(放电距离：>=120cm)（备注：特斯拉线圈的放电距离和功率成正比）主要材料及大概成本：1：高压变压器1000W 输入220V 输出10KV2：大量无极电容如用0.047uf 1000v~(1600v-)的cbb电容需要准备100只左右，有大容量的高压电容请自己换算3：直径13厘米长1米的聚氯乙烯管(壁厚0.6-1厘米)，pvc管材也将就，厚0.8厘米的绝缘板材(不能是木头!最好塑料)大约2.5平米，厚0.5厘米的绝缘板材(非木!)大约1.5平米，这些都可在家庭装饰城(就是那些买涂料，板材，工具等的那种大市场里)买到4：导线，多芯铜导线，1000v50A大约6米;10kv1A导线3米5：耐压漆包线内径0.5mm 900米长6：直径0.8厘米的铜管(壁厚1mm以上)长8米，直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到7：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等8：用于燃气热水器的排气管(金属制作，可弯曲，直径在10厘米以上)制作后期计算得到长度.特斯拉线圈装配示意图和电路图虽然按照本文设计的是一个”标准”特斯拉线圈，制作者不必花很多精力和时间在它的原理和计算上面，但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈，还是大致了解一下这里面的原理和计算方法比较好.还有，制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动电路草图涉及到特斯拉线圈的一些计算公式1. 电弧长度：电弧长度L(单位：英寸); 变压器功率P (单位瓦特); L=1.7*sqrt(P) （sqrt为开方）2. 电容阵容量：变压器输出电压(交流)E(单位伏特); 变压器输出电流I(单位毫安); 电容器阵列最大容量C(单位微法) ; 交流频率F(单位赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的大小涉及到与变压器功率的一个匹配问题，当电容过大时在交流上升到顶点时(即sqrt (2)*V时，电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作，整个系统也就无从启动]3. 电容阵的计算就是电容的简单串，并联，初中就学过，在此就不提了.例如当变压器功率为1000瓦时，输出电压为10000伏(交流)，那么电容匹配为0.0318uf，手头有电容规格为：0.047uf1000~，1600-，再取保险一点到耐压1500v~则需要电容阵列安排如下：15个电容串联成一个基本链(BC);再10个这样的基本链并联而成(J)，共需要电容150个，若每支电容分压降为630v~(这样可以大幅度延长电容寿命)，则：24–BC，16–J，共需384支电容.4. 其他：震荡频率：F = 1/(2*Pi*sqrt(L*C))主线圈相关计算如下图次极线圈相关计算如下图放电终端相关计算如下图部件制作特斯拉线圈的主线圈部分在本特斯拉线圈的设计中主线圈采用铜管绕制成蚊香状.铜管是用于汽车，供热，中央空调中的那种管壁较厚的承压铜管.直径8毫米大约绕制9-10匝(大约需要9米)铜管如下图(要尽可能选择外表光滑无锈无伤的)：铜管盘成如下图：这样盘成的主线圈可以适用于6英寸到8英寸的次极线圈(盘铜管很费时间，也满费劲，但是不要图快，要尽可能盘的圆滑.)，还需要5毫米厚的软塑料板(非脆性塑料)做主线圈支架，将其按等距离打眼(要打成9毫米的眼，要不穿不进去) 底座选用普通中密度板就可以了，这个底座还有用，将来底下要放其它东西.也尽可能加工好，接下来把铜管和塑料支架穿起来。
手工diy制作斯特林热机
制作斯特林热机1 准备2个罐子
2 剪开2个罐子，
剪开成一高一矮的
3 矮的剪成3.5cm的
4高的罐子是在圆心是打个小孔，在旁边打个大孔
5做热置移气缸，剪个易拉罐剪成圆形的（如图）圆上是长方形上的黑线是对折线（做2个）
将俩个合并起来互相咬合住，在里面塞是钢丝球（少量的）
6 做活塞在塑料袋上套个电池，让塑料袋成圆柱体，在套上pvc管上，再到顶端粘上小圆片
7 制作曲轴用铁丝条按图5形状和尺寸弯制曲轴，转角处顺滑一些，尺寸差不多就行，要求不严格。
弯制前在车辐条上套上一段圆珠笔管，要紧一些，以防止曲轴在支架上串动。
顺着曲轴主轴方向观察时，动力活塞曲柄与热置换活塞曲柄之间成90度角。
8在做连杆如图
10做飞轮，我是用电表的圆盘的
11 组装起来了
现在就制作好了希望大家多多支持。
O(∩_∩)O哈哈~呦。
自制超小能放闪电圈的特斯拉diy
自制超小能放闪电圈的特斯拉真心不会发贴..昨晚发了一个..怎么找不到是不是没发表？？？今天再法一次有没有违规.....有的话次贴为准....次级用的是2CM粗的自来水管...长度不够.只有一小截大概600圈...初级是4CM的电工管............七八圈我试过了感觉没什么大的区别.... 电容是27个0.27UF1600V的电磁炉的谐振电容....电源是霓虹灯的变压器（由于是高频的必须先加上全桥镇流管...没有耐压大的..只能6个IN4007串联当作一个.这里不用太担心反向击穿.....因为是全桥的不管电流正发都有一条直接的回路.不回有大的反压.空负载时就危险了.因为回路开路.就会有反向压..切忌不能空负载..）至于其他的我就不多说了...制作教程太多了..我弄了个保护圈..在国内好像很少的把...大家的放电顶端都是圆球.或环...我这个怎么样下面是具体的制作步骤因为做的时候没有拍照我就用文字解说吧1.需要一个能转的东西..什么风扇.电机.汽油机.柴油机.汽车轮.飞机引擎等2需要一个圆的铁片...沾到风扇上.风扇转的时候铁片一起转......3还需要一个稍粗一点的铜丝...固定在圆铁片上...4下面是一个大的铁板连着次级线圈的下端..也就是接地5把风扇踮起来.最好是用塑料的脚.免得脚和铁片拉忽..6调整铜丝到下面铁板的距离等于你的放点距离...7把放点顶端拉线放到铁片和风扇的中间.不要和铁片固定（可以把放电顶端接下来的线固定在风扇上.不是风叶上..）此时给风扇通电...铁片在转动.铜丝一直在做圆周运动..8给特斯拉线圈通电...放电顶端的点..线通过连接线传给风扇上的铁片.......铁片再对下面的接地放电......因为风扇的速度还可以...就感觉是一圈的了..真心不会发视频...图片..这个论坛真心不好发贴求改善... 这是小型的...模型原理。
废旧电源箱改特斯拉线圈教程
废旧电源箱改特斯拉线圈教程
前一段时间捡了一个电源箱，看起来做工不错，于是今天就把它改成一个超炫的SGTC了
另附：特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
特斯拉线圈的原理是使用变压器使普通电压升压，然后经由两极线圈，从放电终端放电的设备。
通俗一点说，它是一个人工闪电制造器。
在世界各地都有特斯拉线圈的爱好者，他们做出了各种各样的设备，制造出了眩目的人工闪电
电源箱
侧面
纯钢制作，很结实
看了一看以前做的SGTC，杂乱不堪，就想到了用这个电源箱子做了外壳 。
制作特斯拉线圈的教程
在这个帖子里面，已经有很多人提出了这样活着那样的问题。
而且加我QQ的人不少，他们同样提出了各种奇怪的问题。
所以，我今天会先解释教程中讲到的制作过程，然后再一一解释大家提出的问题。
“我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。
此线圈的高度在四十厘米左右，具体高度和很多因素有关。
材料：1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。
2.直径0.25mm漆包线200m。
尽量用铜的，这么小的线圈，没必要用铝的……3.直径2mm漆包线三米。
三米应该差不多。
4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。
而且并不贵，理论上，也就十块钱。
5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。
6.2N3055三极管一个。
这个也就三块。
7.240Ω 5W，27Ω 1W电阻各一个。
也许没有正好这么大的，稍微有一点差别也将就。
8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。
9.12V蓄电池一个。
10.无极性电容若干。
11.胶一瓶，502啦，101啦啥的都可以。
12.直径1mm漆包线数米。
工具：钳子，剪刀，美工刀，烙铁，锡丝，等等等等……开始制作之前，先说一下，在制作过程中尽量不要改我列出的这些数据。
”首先看到第一条，一个电视机高压包。
小型SGTC（Spark Gap Tesla Coil，火花间隙特斯拉线圈）通常都会使用高压包来当做电源。
因为高压包来源广泛，价格低（一般最小的高压包价格只有5元，大一点的也一般不会超过20元），输出电压高（驱动后输出一般可以达到10000V以上），且输出为直流（高压包内部自带硅堆）。
这些优点使高压包成为了做小型SGTC的最佳选择。
那么，如何选择高压包呢？选择高压包，有以下几条原则。
一般情况下，对于高压包的型号没有要求。
因为各种高压包的基本结构都是相同的，它做成各种型号只是为了匹配各型号电视机。
特斯拉线圈制作小组实验报告 (1)
特斯拉线圈制作小组实验报告一、实验目的制作一个火花间隙特斯拉线圈（SGTC），借此过程探究电磁共振并提高动手能力、团队协作能力。
二、实验准备1）工作原理火花间隙特斯拉线圈由一个感应圈、变压器、打火器、两个电容器和一个初级线圈及几圈的互感器组成。
它是一个使用变压器使普通电压升压，然后经由两极线圈,从放电终端放电的设备。
通俗一点说，它是一个人工闪电制造器。
开始工作后，未打火时能量由变压器传递到电容阵；当电容阵充电完毕，两极电压达到击穿打火器中的缝隙的电压时，打火器打火。
此时电容阵与主线圈形成回路，完成LC振荡，进而将能量传递到次级线圈。
这种装置可以产生频率很高的高压电流。
2）工作过程首先，交流电经过升压变压器升至2000V以上（可以击穿空气），然后经过由四个（或四组）高压二极管组成的全波整流桥，给主电容（C1）充电。
打火器由两个光滑表面构成，它们之间有几毫米的间距，具体的间距要由高压输出端电压决定。
当主电容两个极板之间的电势差达到一定程度时，会击穿打火器处的空气，和初级线圈（L1，一个电感）构成一个LC振荡回路。
这时，由于LC振荡，会产生一定频率的高频电磁波，通常在100kHz到1.5MHz之间。
放电顶端（C2）是一个有一定表面积且导电的光滑物体，它和地面形成了一个“对地等效电容”，对地等效电容和次级线圈（L2，一个电感）也会形成一个LC振荡回路。
当初级回路和次级回路的LC振荡频率相等时，在打火器打通的时候，初级线圈发出的电磁波的大部分会被次级的LC振荡回路吸收。
从理论上讲，放电顶端和地面的电势差是无限大的，因此在次级线圈的回路里面会产生高压小电流的高频交流电（频率和LC振荡频率一致），此时放电顶端会和附近接地的物体放出一道电弧。
尽管从理论上讲，放电顶端和地面的电势差为无限大，但是在实际上电弧的长度不会无限大，它受到供电电源（升压变压器）的功率限制。
如果初级LC振荡回路和次级LC振荡回路的LC振荡频率完全一致，即所谓的“谐振”状态，则此时电弧长度会达到最长且效率最高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特斯拉线圈，效果相当壮观，但是工程也相当浩大，造价挺高，并不是每人都能亲手做一个的。
如果你只是想领略一下高压电火花的魅力，马克思发生器是一个比较好的选择。
只要几个电容、电阻，简单的组合一下，很容易得到几厘米长的电弧，相当漂亮。
下面是一款简版的马克思发生器电路图：这款马克思发生器总共有六级，每一级由0.002uF 20kV的电容和两个1m欧姆的电阻构成。
左边是一个霓虹灯变压器（9kV 30mA），它产生的高压交流电，通过10个1N4007串联组成的整流器整为直流电，给并联的六组电容充电，当电容充到一定电压的时，就会击穿电容间的放电尖隙，这时6组电容就变成了串联的形式，电压骤增，开始放电，发出很大的声响并能产生5厘米左右的电弧，大约每2~3秒放电一次。
把电容间的放电尖隙改造成球隙，电弧长度还可以大幅度提高，达到15厘米左右。
够简单吧！简单组装：放电效果：下面这款是改进型，主要是将上面的霓虹灯变压器换成了自制的高压发生器。
它由555时基集成电路和高压晶体管构造而成，驱动一个电视机用的高压包，产生12kV~20kV的高压。
换成自制的高压发生器以后，整个体积就袖珍下来了，可以全部装配在一块小木板上。
需要注意的是高压晶体管容易发热，需要配块大点的散热片，最好还装个小小的散热风扇。
这款高压发生器可以拉出10厘米长的电弧，够你乐一阵子了！往下看，还有款9级的，国人制造。
友情提醒：高压危险，玩的时候小心点！特斯拉线圈的制作教程整理发布这篇特斯拉线圈的制作教程，让我们来膜拜一下这位”神的代言人”。
玩过红色警戒的朋友的对磁暴线圈一定映像深刻，今天就让我们一起来做个”磁暴线圈”吧。
先来看些效果图吧，看看这些特斯拉线圈爱好者们的杰作：上面的图片充分的展示了特斯拉线圈的”人造闪电”的魅力，就是这神一般的魔力，吸引着许多人来追寻这种美丽的火花，感受人类最初对”天火”那分震撼。
特斯拉线圈的制作前的准备和注意事项：整个制作我们以变压器功率为1000w的中型特斯拉线圈为设计标准。
(放电距离：>=120cm)（备注：特斯拉线圈的放电距离和功率成正比）主要材料及大概成本：1：高压变压器1000W 输入220V 输出10KV2：大量无极电容如用0.047uf 1000v~(1600v-)的cbb电容需要准备100只左右，有大容量的高压电容请自己换算3：直径13厘米长1米的聚氯乙烯管(壁厚0.6-1厘米)，pvc管材也将就，厚0.8厘米的绝缘板材(不能是木头!最好塑料)大约2.5平米，厚0.5厘米的绝缘板材(非木!)大约1.5平米，这些都可在家庭装饰城(就是那些买涂料，板材，工具等的那种大市场里)买到4：导线，多芯铜导线，1000v50A大约6米;10kv1A导线3米5：耐压漆包线内径0.5mm 900米长6：直径0.8厘米的铜管(壁厚1mm以上)长8米，直径3厘米厚>1mm长1米的铜管可在汽车配件或五金等地买到7：电手钻，螺丝刀，手锯，钳子等工具，普通螺丝，塑料螺丝，环氧树脂胶，钢尺等8：用于燃气热水器的排气管(金属制作，可弯曲，直径在10厘米以上)制作后期计算得到长度.特斯拉线圈装配示意图和电路图虽然按照本文设计的是一个”标准”特斯拉线圈，制作者不必花很多精力和时间在它的原理和计算上面，但是出于对特斯拉的尊敬和方便制作者制作其它规格的特斯拉线圈，还是大致了解一下这里面的原理和计算方法比较好.还有，制作一个特斯拉线圈是会对你的动手能力和电工知识都有提高的好活动电路草图涉及到特斯拉线圈的一些计算公式电弧长度：电弧长度L(单位：英寸); 变压器功率P (单位瓦特); L=1.7*sqrt(P) （sqrt为开方）电容阵容量：变压器输出电压(交流)E(单位伏特); 变压器输出电流I(单位毫安); 电容器阵列最大容量C(单位微法) ; 交流频率F(单位赫兹) C=(10^6)/(6.2832*(E/I)*F) [电容的大小涉及到与变压器功率的一个匹配问题，当电容过大时在交流上升到顶点时(即sqrt (2)*V时，电容电压过低无法击穿打火器的空气隙则打火器无法启动就无法工作，整个系统也就无从启动]电容阵的计算就是电容的简单串，并联，初中就学过，在此就不提了.例如当变压器功率为1000瓦时，输出电压为10000伏(交流)，那么电容匹配为0.0318uf，手头有电容规格为：0.047uf 1000~，1600-，再取保险一点到耐压1500v~则需要电容阵列安排如下：15个电容串联成一个基本链(BC);再10个这样的基本链并联而成(J)，共需要电容150个，若每支电容分压降为630v~(这样可以大幅度延长电容寿命)，则：24–BC，16–J，共需384支电容.其他：震荡频率：F = 1/(2*Pi*sqrt(L*C))主线圈相关计算如下图次极线圈相关计算如下图放电终端相关计算如下图部件制作特斯拉线圈的主线圈部分在本特斯拉线圈的设计中主线圈采用铜管绕制成蚊香状.铜管是用于汽车，供热，中央空调中的那种管壁较厚的承压铜管.直径8毫米大约绕制9-10匝(大约需要9米)铜管如下图(要尽可能选择外表光滑无锈无伤的)：铜管盘成如下图：这样盘成的主线圈可以适用于6英寸到8英寸的次极线圈(盘铜管很费时间，也满费劲，但是不要图快，要尽可能盘的圆滑.)，还需要5毫米厚的软塑料板(非脆性塑料)做主线圈支架，将其按等距离打眼(要打成9毫米的眼，要不穿不进去) 底座选用普通中密度板就可以了，这个底座还有用，将来底下要放其它东西.也尽可能加工好，接下来把铜管和塑料支架穿起来。
主线圈支架如图：铜管和塑料支架穿起来如图：内圈接头部分，将中密度底版在相应地方开孔引出一个接头如图：再找一截铜管做为接地保险，注意，不可闭合!如图安装：电容阵列的制作在特斯拉线圈中，有一个好的电容是非常重要的.电容的核心地位是由于所有电弧的能量都是由电容直接提供的，这显然比较奇特，也反映出了特斯拉其人的天才之处。
由于高压电容很难买到，价格昂贵，所以现在一种普遍的做法是通过对普通无极性电容进行串联和并联来达到所需的耐压和容量.需要准备的材料：1.无极性电容，(聚乙烯，聚丙烯，CBB电容等)一般常见高压电容规格主要有：1600v- 0.047uf ，1600v- 0.068uf两种;电阻10兆欧(1000000ohm)，大量如下图：2.有机玻璃板3.塑料螺丝步骤：1.首先计算所需要的电容个数和排列方式，根据以前提到的变压器匹配计算得到电容量为0.0318uf/10kv，手头电容规格为1600v- 0.047uf，(此处注意：电容的耐压标示都是直流，而且电容器交流耐压与电容材质等多种因素有关，不能简单认为只要将直流耐压值除以1.414 就得到交流耐压值.)，从寿命和安全性角度出发，建议将每电容分压值定为450v~ 则得到整个电容阵构成为：22串一链，共14链并联，一共308支电容电阻，电阻的用途是为了当停止使用时对电容中的残留电荷进行放电，使用方法就是每支电容都要并联一支10兆的电阻(1/4~1/2W )安全提示：若没有放电电阻，则电容阵中储备的能量将可能存在很久而对人身造成伤害!下图显示了一个电容链，它是蛇行排布的：注意!电容之间不要紧密接触!要留有一定空隙，层与层之间要用4mm厚的有机玻璃隔离，每层包含两个链，固定使用塑料螺丝(一般都叫尼龙螺丝)，每层都有各自的接口使之成为独立可使用的单元，如图：次极线圈的制作特斯拉线圈中的次极线圈是整个特斯拉线圈中制作最耗时耗神的部分.需要如下材料：高质量漆包线，(一定要买好的，目前我国的漆包线质量普遍低下，目前就我所知只有一家企业获得国际认证)，线的直径从以下选择：1.0.51mm 0.57 mm2. 聚氯乙烯管材，直径15厘米，最少2米，厚度自己感觉结实就好，(一般能买到的大约在4-8mm厚)3.要用木头制作一个绕线架.还要制作两个圆片用来穿在圆筒两边，再在圆片中间打眼，穿入中心轴，架到线架子里面就可以绕线了.一圈一圈的绕，大约绕900~1000匝就适合本系统了.整个绕线过程大约7-8小时吧，所以在中间休息时一定要把已绕好的部分固定好，免得前功尽弃.绕线时要注意不要使线打结，不要用两根线接起来使用，市面上够长度的漆包线不大好找，(大约在500m)，但是整卷的线似乎比较贵，所以就看制作者的选择了，最好有这方面的关系朋友帮忙.图例：聚氯乙烯管材：高质量漆包线：固定圆桶的圆盘：绕线架上的次极线圈：次极线圈下接头(接地线)：次极线圈上接头(接放电终端)：打火器的制作制作打火需要以下材料：1.200mm直径pvc管材，长400mm2.90mm长，直径20mm铜管若干3.双头螺丝若干(是铜管数目两倍)打火器其实相当于一个开关器，未打火时能量由变压器传递到电容阵，当电容阵充电完毕时两极电压达到击穿打火中的缝隙的电压时，打火器打火，此时电容阵与主线圈形成回路，完成L/C振荡进而将能量传递到次极线圈.制作步骤：1.先将铜管打眼。
2.再在pvc管上打眼后，将铜管固定在pvc管内部(每个铜管与铜管之间的缝隙大约控制在1mm)、3.组装好为了根据需要调整放电缝隙，每相伶螺栓代表1mm的放电缝隙(螺栓即为接线柱)这样安装只要变换接线柱就可以很方便的根据你的设计电压进行调整了.注意：打火器工作时将会产生很大的热量，而且往往集中在很小的面积上，所以散热设备必须很强大!一般采用小型立式风机如图(就那种吹婚礼拱门的)：一般都在几百瓦，风量足.只要注意在进风口加上简单的空气过滤装置防止大灰尘就可以了.一般不加风机散热，特斯拉线圈工作几十秒后就可能导致打火器高温变形，加入风机后，一般可以把整个特斯拉线圈的工作时间延长致十几分钟.另外，经常在使用后对打火进行清理，去掉电渣和灰尘.放电终端的制作在这部分的制作比较简单和随意，我这里介绍一种比较成熟和简易的制作方法，也就是最常见的圈型放电终端(因为这和我的程序相对应，更加方便了计算)]主要材料：1. 4寸直径的燃气热水器通风管，(就是那种全金属的可弯管，家里有燃气热水器的一看便知)2. 7寸直径的平底金属盘(用来做派的)，其他类似金属物也可，关键1.平底2.金属3. 包裹金币巧克力的那种较厚的铝箔首先将平底金属盘底对底用螺丝固定如上图，接着将铝管盘成圈状，使其正好能卡在平底金属盘制作的骨架上，铝管的接口口处用铝箔封口，接线点定位在平底金属盘骨架中心，组装好成品，至此特斯拉线圈的所有重要部分已经完成。
关于特斯拉线圈的一些补充说明关于特斯拉线圈的制作其实还有不少需要注意的事情，其中：1：次极线圈的骨架既那个聚乙烯圆桶的饶线部分是有要求的，一般来说，饶线直径和饶线部分桶长比例在1：4左右2：主线圈的底版可以用一些稍微便宜的材料制作，因为对它的要求不高，当然最好所有的塑料板材都能用雅克力板制作，这样有结实又漂亮.3：打火器的制作其实有很多方法，关键要注意的是a.放电部件要导热快b.放电部件厚度要足够c由于打火器更换频率最高，所以设计要以容易更换，价格便宜为主.4：关于高压电容，前些天见到微波炉内部有一种高压电容规格为2100AC 1uF 且内部集成放电电阻的电容，看来如果使用这种电容也是一个不错的方案5：关于主变压器，一般难以购买，可以去当地电子市场询问是否可以定做，如果没有，可以购买霓虹灯电源，规格为15000V AC 50HZ 60mA 样子象个箱子，在国外特斯拉线圈爱好者中使用比较多，还有就是采购日本二手110VACin –6300vACout 变压器两个串联使用。
