硅薄膜材料
薄膜硅在压力传感器中的作用
薄膜硅在压力传感器中的作用一、薄膜硅的基本原理薄膜硅是一种非常薄的硅片，其厚度通常为几微米至数十微米，其主要原理是利用了硅的压电效应和电阻对应效应。
当薄膜硅受到外力影响时，由于硅的压电效应，会产生电压信号，而由于硅的电阻对应效应，电阻的大小也会随着外力的变化而变化。
因此，薄膜硅可以通过这些效应来实现对外力的测量。
1、感应外力当薄膜硅受到外力的作用时，由于硅的压电效应，可以产生一定的电势，这个电势的大小与外力的大小成正比例。
因此，薄膜硅可以通过感应外力来实现对外力的测量。
2、转换电信号由于薄膜硅的特殊结构及其与周围环境的转换，薄膜硅可以将外力所产生的电压信号加工转换成电信号，这个电信号可以通过前置放大器进行调制放大，最终将这个电信号离散成数字输出，从而实现对外力大小及其变化的检测。
3、传导电信号薄膜硅还可以传导电信号，将所检测到的外力感应的电信号传到后续的信号处理器中，进行进一步的计算、分析和显示。
薄膜硅压力传感器因其特殊的结构和性能，具有以下几个优点：1、对压力检测精确由于薄膜硅采用了压电效应和电阻对应效应，可以精确测量压力变化，因此，对于压力检测方面，具有高精度和高可靠性。
2、温度稳定性好薄膜硅材料与其它压力传感器材料相比，具有良好的温度稳定性，因此可以适应宽温度范围内的工作环境。
3、结构简单薄膜硅压力传感器的结构相对简单，成本低廉，生产效率高，因此可以大规模用于各种工业应用。
4、使用寿命长薄膜硅材料具有非常高的机械强度，能够耐受一定的冲击和振动，使用寿命长。
结论综上所述，薄膜硅在压力传感器中具有重要的作用和优点。
对于当前工业生产而言，薄膜硅压力传感器是一种高效、准确、稳定的检测仪器，可以广泛应用于各行各业。
PECVD氮化硅薄膜性质及工艺研究
PECVD氮化硅薄膜性质及工艺研究
PECVD氮化硅薄膜是一种广泛应用于微电子学和光电子学中的材料。
本文介绍了PECVD 氮化硅薄膜的性质及其制备工艺。
PECVD氮化硅薄膜具有较高的介电常数、较低的电子漂移率和较好的热稳定性。
它的介电常数通常在3.0左右，适用于微电子学和光电子学中的绝缘层材料。
同时，PECVD氮化硅薄膜具有较好的化学稳定性和生化舒适性，可以用于生物医学器械的涂层。
PECVD氮化硅薄膜的制备工艺通常要求氨气（NH3）和二甲基硅烷（SiH2）作为反应气体。
制备过程中，反应室内的气体被加热至400 ~ 500°C，氨气和二甲基硅烷分别以高纯度的气体形式经过送入反应室，经过一系列的化学反应而形成氮化硅薄膜。
其制备工艺主要有以下几个步骤：
1.清洗基片：将待涂层的基片用乙醇清洗干净，去除其表面的油污和杂质。
2.沉积：将基片放入PECVD反应室中，将室温加热至400 ~ 500°C，并送入氨气和二甲基硅烷等反应气体。
氨气和二甲基硅烷在反应室中发生化学反应，生成氮化硅薄膜。
3.退火：在氮化硅薄膜沉积后，需要进行一定的退火处理，以提高薄膜的结晶度和热稳定性。
退火温度通常在700 ~ 800°C，时间在1 ~ 2小时。
4.检验：对已经制备好的氮化硅膜进行检验，例如测量其膜厚、介电常数和表面形貌等参数，以保证其质量和稳定性。
综上所述，PECVD氮化硅薄膜是一种重要的微电子学和光电子学材料，具有重要的应用价值。
其制备工艺较为简单，但需要精密的操作和严格的工艺条件，以保证其薄膜质量和稳定性。
氮化硅薄膜的作用

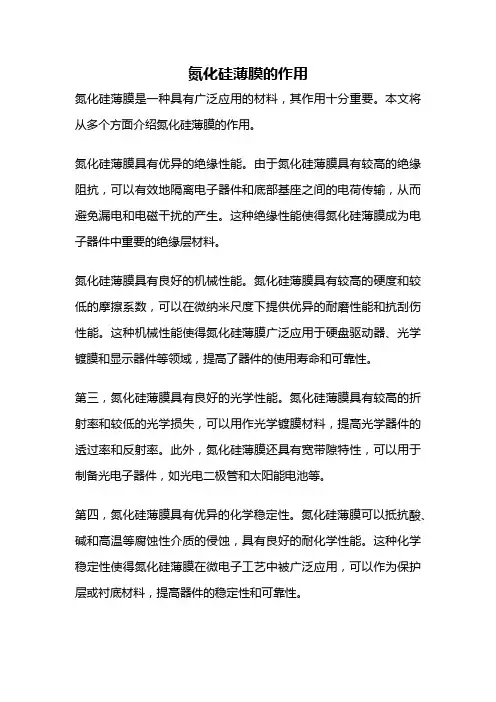

氮化硅薄膜的作用氮化硅薄膜是一种具有广泛应用的材料，其作用十分重要。
本文将从多个方面介绍氮化硅薄膜的作用。
氮化硅薄膜具有优异的绝缘性能。
由于氮化硅薄膜具有较高的绝缘阻抗，可以有效地隔离电子器件和底部基座之间的电荷传输，从而避免漏电和电磁干扰的产生。
这种绝缘性能使得氮化硅薄膜成为电子器件中重要的绝缘层材料。
氮化硅薄膜具有良好的机械性能。
氮化硅薄膜具有较高的硬度和较低的摩擦系数，可以在微纳米尺度下提供优异的耐磨性能和抗刮伤性能。
这种机械性能使得氮化硅薄膜广泛应用于硬盘驱动器、光学镀膜和显示器件等领域，提高了器件的使用寿命和可靠性。
第三，氮化硅薄膜具有良好的光学性能。
氮化硅薄膜具有较高的折射率和较低的光学损失，可以用作光学镀膜材料，提高光学器件的透过率和反射率。
此外，氮化硅薄膜还具有宽带隙特性，可以用于制备光电子器件，如光电二极管和太阳能电池等。
第四，氮化硅薄膜具有优异的化学稳定性。
氮化硅薄膜可以抵抗酸、碱和高温等腐蚀性介质的侵蚀，具有良好的耐化学性能。
这种化学稳定性使得氮化硅薄膜在微电子工艺中被广泛应用，可以作为保护层或衬底材料，提高器件的稳定性和可靠性。
第五，氮化硅薄膜具有优异的热稳定性。
氮化硅薄膜可以在高温环境下保持良好的结构稳定性和性能稳定性，不易发生结构相变或退火现象。
这种热稳定性使得氮化硅薄膜成为高温器件和封装材料的理想选择。
氮化硅薄膜具有绝缘、机械、光学、化学和热稳定性等多种优异性能，广泛应用于微电子、光电子、光学和化学工程等领域。
随着科学技术的不断进步，氮化硅薄膜的应用前景将更加广阔，为人们的生活和工作带来更多的便利和创新。
光伏薄膜原材料
光伏薄膜原材料
光伏薄膜的原材料主要包括以下几种：
1.硅：硅是光伏薄膜的主要原材料，通常使用单晶硅、多晶硅或非晶硅。
硅可以转化太阳能光线为电能，然后输送到电池组件。
2.透明导电氧化物（TCO）：TCO用作光伏薄膜的导电层，常见的TCO材料包括氧化锡掺杂的铟锡氧化物（ITO）和氧化锌（ZnO）。
3.与硅基底材相比，有机薄膜太阳能电池材料更容易制备，并且具有较低的成本，因此也被广泛研究。
有机薄膜太阳能材料包括聚合物、碳化物和非全合成材料等。
4.其他功能性材料：包括光伏薄膜中的光吸收层、电子传输材料和保护层等。
常见的光伏薄膜材料包括氧化物、纳米颗粒、二氧化钛、铜铟镓硒（CIGS）等。
这些原材料通常被使用在光伏薄膜制备的过程中，通过不同的技术和工艺组合，形成能够将太阳能转化为电能的薄膜材料。
PECVD氮化硅薄膜性质及工艺研究
PECVD氮化硅薄膜性质及工艺研究1. 引言1.1 背景介绍PECVD氮化硅薄膜是一种重要的薄膜材料，广泛应用于半导体领域、光电子器件和微电子器件中。
氮化硅薄膜具有优异的光学、电学和机械性能，具有很高的化学稳定性和耐热性，因此在微电子工业中具有广泛的应用前景。
随着半导体器件尺寸的不断缩小和功能的不断提高，对PECVD氮化硅薄膜的性能和工艺要求也越来越高。
传统的PECVD氮化硅薄膜制备工艺通常采用硅烷和氨气作为前驱物质，在高温和低压条件下沉积在衬底表面上。
由于氨气具有毒性和爆炸性，并且在制备过程中易产生氢气等副产物，对环境和人员健康造成威胁。
研究人员开始探索其他替代性氮源气体，如氮气等，以提高PECVD氮化硅薄膜的制备效率和质量，并减少对环境的影响。
本文旨在探究PECVD氮化硅薄膜的制备工艺、性质分析、影响因素、优化工艺以及未来应用展望，以期为相关领域的研究和应用提供参考和指导。
1.2 研究目的研究目的：本研究旨在深入探究PECVD氮化硅薄膜的性质及制备工艺，分析影响其性质的因素，为优化PECVD氮化硅薄膜的制备工艺提供理论依据。
通过对氮化硅薄膜在不同条件下的特性和性能进行研究，探讨其在光电子、微电子领域的潜在应用，为相关领域的科学研究和工程应用提供参考和指导。
通过本研究的开展，希望能够深化对PECVD氮化硅薄膜的认识，并为该材料的制备工艺和性能优化提供新思路和方法。
通过对未来应用展望的探讨，为相关领域的发展方向提供启示，促进氮化硅薄膜在光电子、微电子等领域的进一步研究和应用。
2. 正文2.1 PECVD氮化硅薄膜的制备工艺PECVD氮化硅薄膜的制备工艺是一项关键的研究内容，其制备过程必须严格控制以确保薄膜质量和性能。
通常，制备工艺包括以下几个步骤：首先是前处理步骤，包括基板清洗和表面处理。
基板清洗可以采用溶剂清洗、超声清洗等方法，以去除表面的杂质和污染物。
表面处理可以采用氧等离子体处理、氢气退火等方法，以改善基板表面的粗糙度和亲水性。
薄膜硅作用

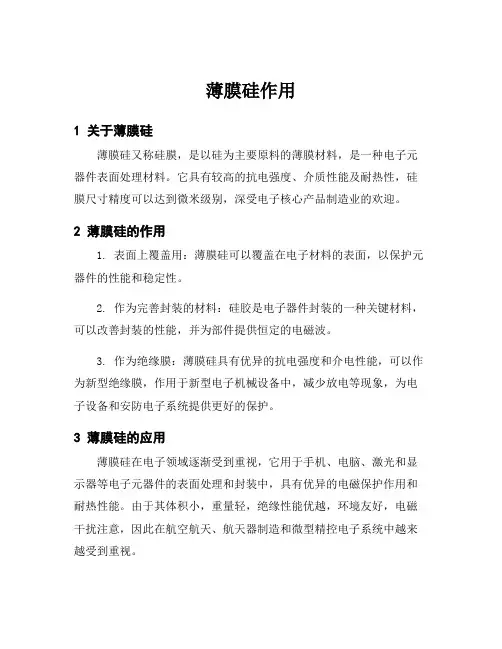

薄膜硅作用
1 关于薄膜硅
薄膜硅又称硅膜，是以硅为主要原料的薄膜材料，是一种电子元器件表面处理材料。
它具有较高的抗电强度、介质性能及耐热性，硅膜尺寸精度可以达到微米级别，深受电子核心产品制造业的欢迎。
2 薄膜硅的作用
1. 表面上覆盖用：薄膜硅可以覆盖在电子材料的表面，以保护元器件的性能和稳定性。
2. 作为完善封装的材料：硅胶是电子器件封装的一种关键材料，可以改善封装的性能，并为部件提供恒定的电磁波。
3. 作为绝缘膜：薄膜硅具有优异的抗电强度和介电性能，可以作为新型绝缘膜，作用于新型电子机械设备中，减少放电等现象，为电子设备和安防电子系统提供更好的保护。
3 薄膜硅的应用
薄膜硅在电子领域逐渐受到重视，它用于手机、电脑、激光和显示器等电子元器件的表面处理和封装中，具有优异的电磁保护作用和耐热性能。
由于其体积小，重量轻，绝缘性能优越，环境友好，电磁干扰注意，因此在航空航天、航天器制造和微型精控电子系统中越来越受到重视。
4 对薄膜硅的建议
改善膜硅的介电性能以及降低失效率，是当前膜硅行业提高水平和发展道路的重要建议。
此外，可以通过降低材料开发成本、缩短技术处理寿命和简化流程，提高材料在电子行业的应用价值。
以上就是薄膜硅的作用和应用。
它独特的功能和优良的性能，使它在电子行业得到了广泛的应用，是电子制造行业不可缺少的材料。
有机硅光学膜
有机硅光学膜一、材料组成有机硅光学膜是一种由有机硅材料制成的薄膜，主要成分包括聚硅烷、硅酮等有机硅化合物。
这种材料具有低折射率、低密度、高透光性等特点，因此在光学领域具有广泛的应用价值。
二、性能特点1.低折射率：有机硅光学膜的折射率低于普通玻璃和塑料，因此可以减少光在界面上的反射和散射，提高光学透射率和成像质量。
2.高透光性：有机硅光学膜具有很高的透光性，可以透过可见光和近红外光，因此适用于各种光学仪器和设备。
3.化学稳定性：有机硅光学膜具有很好的化学稳定性，可以在高温和腐蚀性环境下保持稳定，不易受到化学物质的侵蚀。
4.机械强度：有机硅光学膜具有一定的机械强度，可以承受一定的压力和冲击，不会轻易破碎或变形。
三、应用领域1.显示领域：有机硅光学膜可以用于制造液晶显示器、有机电致发光显示器等显示设备，提高显示质量和分辨率。
2.摄影领域：有机硅光学膜可以用于制造摄影滤镜、偏振镜等摄影器材，提高照片的质量和效果。
3.光通信领域：有机硅光学膜可以用于制造光纤连接器、光衰减器等光通信设备，提高通信质量和速度。
4.太阳能领域：有机硅光学膜可以用于制造太阳能电池板、太阳能集热器等太阳能设备，提高太阳能的吸收和利用效率。
四、制造方法有机硅光学膜的制造方法主要包括化学气相沉积、物理气相沉积、溶胶-凝胶法等。
其中化学气相沉积和物理气相沉积是常用的制造方法。
化学气相沉积是一种在高温下使有机硅化合物分解并沉积在基底上的方法。
该方法需要使用特殊的设备和技术，同时需要严格控制沉积条件，以保证薄膜的质量和均匀性。
物理气相沉积是一种利用物理方法将有机硅化合物沉积在基底上的方法。
该方法包括真空蒸发、溅射等不同的技术，可以根据需要选择合适的工艺和技术参数。
溶胶-凝胶法是一种利用溶胶-凝胶反应制备有机硅光学膜的方法。
该方法需要使用特殊的溶胶-凝胶前驱体，并在适当的温度下进行热处理，以形成具有所需性能的薄膜。
五、发展趋势随着科技的不断进步和应用领域的不断拓展，有机硅光学膜在未来将继续发挥重要作用。
微晶硅薄膜材料的制备及其光电特性的研究
微晶硅薄膜材料的制备及其光电特性的研究近几十年来，微晶硅薄膜在光电子领域的发展已经表现出了它的重要作用。
微晶硅薄膜的制备及其光电特性的研究一直是光电子领域的热门研究课题。
本文将介绍微晶硅薄膜的制备原理、特性分析以及其在光电子领域的应用。
一、晶硅薄膜材料的制备微晶硅薄膜是一种具有优异微结构和光学性能的重要材料。
它是由硅原子构成的结构小到几纳米的超微粉末组成的，所以它具有优异的光学性质和物理特性。
其制备方法主要有化学气相沉积（CVD）法、溅射法和浸渍法，其中CVD法是最常用的方法。
CVD法可以在合适的温度和压力条件下，将硅原子沉积于基体表面，形成平整的微晶硅层，从而形成微晶硅薄膜材料。
二、晶硅薄膜材料的特性分析微晶硅薄膜具有优异的光学性能，可反射率可达90％，透射率可达70％以上，且抗反射率远高于玻璃。
同时具有优异的韧性性能和耐腐蚀性，可以抵抗多种腐蚀性气体的侵蚀。
此外，微晶硅薄膜还具有超高的热稳定性，可以承受500℃以上的温度环境，对高温环境非常耐久。
三、晶硅薄膜在光电子领域的应用由于具有优异的光学性能，微晶硅薄膜广泛应用于光电子相关领域，如激光器件、显示器件、太阳能电池等。
此外，微晶硅薄膜还可以用于气体传感器、光学光纤和微结构阵列镜片等。
四、结本文从微晶硅薄膜材料的制备原理和特性分析出发，分析了其在光电子领域的应用。
微晶硅薄膜具有高可反射率、高透射率、高抗腐蚀性和高热稳定性等优点，在光电子领域有着极大的发展潜力。
未来，微晶硅薄膜的研究和应用肯定将更加深入，将为光电子领域带来更多的技术发展和潜力。
以上就是本文关于《微晶硅薄膜材料的制备及其光电特性的研究》的全部内容，本文从微晶硅薄膜材料的制备原理、特性分析及其在光电子领域的应用出发，深入研究了微晶硅薄膜的光电特性，指出了其在光电子领域的广泛应用，提出了未来对微晶硅薄膜的研究和应用可以带来的技术发展和潜力。
PECVD氮化硅薄膜性质及工艺研究
PECVD氮化硅薄膜性质及工艺研究PECVD氮化硅薄膜是一种具有优异性能和广泛应用的材料。
在集成电路、太阳能电池和液晶显示器等领域，PECVD氮化硅薄膜被广泛应用作为绝缘层、阻隔层和抗反射层等。
本文通过对PECVD氮化硅薄膜的性质及其制备工艺的研究，以期提高氮化硅薄膜的性能和优化其制备工艺。
1.1 物理性质PECVD氮化硅薄膜的密度在2.0~2.25 g/cm^3之间，硬度在8~12 GPa之间。
它的折射率范围在1.9~2.2之间，其红外吸收波长范围在800~1200 cm^-1之间。
PECVD氮化硅薄膜的电容率介于6~10之间，导电率非常低（10^-10~10^-12 S/cm），具有优异的绝缘性能。
此外，它还具有优异的热稳定性和低介电损耗。
PECVD氮化硅薄膜的折射率与波长有关，在400~700 nm范围内，其折射率略高于SiO2（1.45），在700~1100 nm范围内，其折射率略低于SiO2（1.45）。
由于其折射率与波长有一定关联，因此可以通过控制PECVD过程参数来调节其光学性能。
2. 制备工艺2.1 基质清洗在PECVD过程中，基质表面的污染物会降低薄膜的质量和性能，因此基质必须进行彻底的清洗。
常见的基质清洗方法包括化学方法和物理方法，比如超声波清洗和高温退火等。
在基质清洗过程中，应该避免使用含氢氧化物的清洗剂，因为其可能引起基质表面的氧化。
2.2 气氛控制PECVD过程需要在惰性气氛下进行，以避免氧化反应的发生。
此外，通过控制反应器内的压力控制反应速率和薄膜的厚度。
在一定程度上，反应器内气氛的化学组成对薄膜的性质也有影响。
2.3 元素掺杂通过将杂质元素引入PECVD反应中，可以改变氮化硅薄膜的性能和特性，比如提高其导电性和光学透过率等。
元素掺杂的方法包括共淀积和后修饰等。
PECVD过程中的工艺参数包括沉积时间、温度、功率、压力等。
这些参数的变化都会对薄膜的性质和质量产生影响。
通过优化工艺参数，可以改善PECVD氮化硅薄膜的性质。
《柔性薄膜硅及SHJ太阳电池的材料与输出特性调控》范文
《柔性薄膜硅及SHJ太阳电池的材料与输出特性调控》篇一一、引言随着科技的不断进步，可再生能源的研究与应用日益受到人们的关注。
其中，太阳能电池作为将太阳能转化为电能的设备，其发展与应用更是备受瞩目。
近年来，柔性薄膜硅及SHJ （Silicon Heterojunction）太阳电池因其高效率、低成本、柔性等特点，成为了研究的热点。
本文将就柔性薄膜硅及SHJ太阳电池的材料与输出特性调控进行探讨，旨在为相关研究与应用提供参考。
二、柔性薄膜硅材料1. 材料组成柔性薄膜硅材料主要由硅基材料、透明导电膜以及界面修饰层等组成。
其中，硅基材料是太阳能电池的核心材料，具有较高的光电转换效率。
透明导电膜能够提高薄膜的导电性能，降低电池的电阻。
界面修饰层则能够提高电池的光吸收效率和光生载流子的收集效率。
2. 制备工艺柔性薄膜硅材料的制备工艺主要包括化学气相沉积法、物理气相沉积法、溶胶凝胶法等。
这些制备工艺具有较高的可重复性和稳定性，能够制备出高质量的薄膜材料。
三、SHJ太阳电池1. 结构特点SHJ太阳电池是一种具有异质结结构的太阳能电池，其结构特点是在硅基材料上形成一种异质结界面，从而提高光生载流子的收集效率和光电转换效率。
此外，SHJ太阳电池还具有较高的开路电压和填充因子，能够提高电池的输出性能。
2. 工作原理SHJ太阳电池的工作原理主要是利用光生电效应和异质结效应。
当光线照射在电池表面时，硅基材料吸收光能并产生光生电子和光生空穴，然后被异质结界面分离并收集，从而产生电流。
此外，异质结界面还能够抑制载流子的复合，提高电池的输出性能。
四、输出特性调控1. 掺杂浓度调控掺杂浓度是影响太阳能电池输出性能的重要因素之一。
通过调整掺杂浓度，可以改变载流子的浓度和扩散长度，从而影响电池的输出电压和电流。
适当的掺杂浓度可以提高电池的光电转换效率和输出功率。
2. 界面修饰层优化界面修饰层是提高太阳能电池性能的关键因素之一。
通过优化界面修饰层的材料和结构，可以提高光吸收效率和光生载流子的收集效率，从而提高电池的输出性能。
《硅薄膜材料》课件
04
CHAPTER
硅薄膜材料的研究进展
化学气相沉积（Leabharlann VD）利用化学反应在基底上生成硅薄膜，具有高沉积速率和良好的均匀性。
硅薄膜材料在集成电路、微电子器件等领域具有广泛应用，如晶体管、二极管等。
微电子器件
硅薄膜材料在太阳能电池、燃料电池等领域具有潜在应用价值，如硅基太阳能电池等。
新能源领域
01
物理传感器
硅薄膜材料可以用于制造各种物理传感器，如压力传感器、温度传感器和加速度传感器等。
生物传感器
通过在硅薄膜材料上制备生物敏感膜，可以制造出生物传感器，用于检测生物分子、细胞和微生物等。
VS
硅薄膜材料具有优异的光学性能，可以用于制造光学器件，如反射镜、光波导和光栅等。
化学传感器
硅薄膜材料还可以用于制造化学传感器，用于检测气体和液体中的化学物质。
分类
硅薄膜材料具有高纯度、低电阻率、高稳定性、高耐温性等特点，能够满足各种不同的应用需求。
硅薄膜材料广泛应用于微电子、光电子、传感器、太阳能电池等领域，作为导电层、介质层、反射层、保护层等。
用途
特性
将硅片置于高温氧化环境中，通过氧化反应在表面形成一层二氧化硅薄膜。
热氧化法
利用化学反应在衬底上生成硅薄膜，常用的反应气体为硅烷、氯硅烷等。
硅薄膜材料在传感器和生物医学领域的应用需要加强研究，以拓展其应用范围和提高性能，为人类社会的发展做出更大的贡献。
THANKS
感谢您的观看。
化学气相沉积法
通过物理方法将硅源气体电离、激活或蒸发，然后在衬底上沉积成膜。
物理气相沉积法
02
CHAPTER
硅薄膜材料的物理性质
硅薄膜的晶体结构包括单晶硅薄膜和多晶硅薄膜。单晶硅薄膜具有长程有序的晶体结构，而多晶硅薄膜则由许多取向不同的晶粒组成。
PECVD氮化硅薄膜性质及工艺研究
PECVD氮化硅薄膜性质及工艺研究PECVD氮化硅薄膜是一种广泛应用于微电子器件的材料，具有优异的光学、电学和机械性能。
其制备工艺对于薄膜的性质和应用具有重要影响。
本文将针对PECVD氮化硅薄膜的性质及工艺进行研究，通过实验和分析，深入探讨其特性和制备过程，为其在微电子领域的应用提供参考和指导。
PECVD氮化硅薄膜是利用等离子体增强化学气相沉积（PECVD）工艺制备的一种薄膜材料。
其制备工艺主要包括原料气体配比、沉积温度、沉积压力、功率密度和沉积时间等因素。
1. 原料气体配比：PECVD氮化硅薄膜的主要原料气体为硅源气体和氮源气体，一般采用硅烷（SiH4）和氨气（NH3）作为原料气体。
合理的原料气体配比对于薄膜的质量和性能具有重要影响，通常SiH4/NH3的流量比决定了薄膜中Si-N键的含量，影响其光学和机械性能。
2. 沉积温度：沉积温度是影响薄膜结晶度和致密度的重要因素。
一般情况下，较高的沉积温度有利于薄膜的致密化和结晶化，但过高的温度可能导致薄膜的应力增大和损伤。
4. 功率密度：等离子体的激发对于薄膜的成核和生长起到关键的作用，而功率密度则是影响等离子体激发的重要因素。
适当的功率密度有利于等离子体的稳定激发和沉积速率的控制。
5. 沉积时间：沉积时间直接影响薄膜的厚度和沉积速率，对于所需薄膜的厚度和性能有重要影响。
合理的沉积时间是保证薄膜质量和性能的关键因素。
二、PECVD氮化硅薄膜的性质分析1. 光学性质：PECVD氮化硅薄膜具有良好的光学性能，其折射率和透过率可以根据材料成分和制备工艺进行调控。
一般情况下，其折射率在1.7-2.0之间，透过率在80%以上，具有较好的光学透明性。
2. 电学性质：PECVD氮化硅薄膜具有优异的电学性能，其绝缘性能良好，介电常数和介电损耗角正切均较低。
这使得其在微电子器件中具有良好的绝缘和介质隔离性能。
3. 机械性质：PECVD氮化硅薄膜具有较高的硬度和强度，其耐磨损性和抗划伤性良好，适合用于保护性薄膜和功能薄膜的应用。
氧化硅薄膜材料制备技术
溶胶凝胶法(Sol—Gel)
火焰水解法
(Flame Hydrolysis Deposition)火焰水解法(FHD)是一种光纤制备工艺。它具有沉积速度快、容易实现掺杂等特点。火焰水解法的原理为，在H2和O2的燃烧气氛中，通过SiCl4的水解作用，生成的SiO2细微颗粒沉积在所基的表面上。经火焰水解沉积后，将Si片送入高温炉中进行烧结，这需要很高的温度，大约1100至1300 ℃ ，烧结后得到致密化的SiO2膜。
02
Hale Waihona Puke 热氧化跟基体的界面不明显，几乎不用担心薄膜与基体之间的剥离问题，可以获得优质、致密、厚度可精密控制的绝缘薄膜。
03
1
热生长氧化法，是指硅片与氧化剂(氧、水或其他含氧物质)在高温下进行反应而生长出一层二氧化硅膜的方法。
2
热分解沉积氧化法，是利用含硅的化合物，经过热分解反应，在基片表面按沉积一层二氧化硅膜的方法。
为了防止硅烷自燃，通常使用氮气或氩气稀释硅烷。在这些条件下生长的薄膜，具有较高的绝缘强度和相当快的生长速度。
01
这种方法的特点是设备简单，温度低，不生成气态有机原子团，生长速率快，膜厚容易控制；缺点是大面积均匀性差，结构较疏松，腐蚀速度较快，且气体管道中易出现硅烷氧化，形成白粉，因而沉积SiO2粉尘的污染在所难免。
3
其他氧化法：真空蒸汽法，阴极反应溅射法，阳极氧化法等。
微电子领域：在微电子工艺中，二氧化硅薄膜因其优越的电绝缘住和工艺的可行住而被广泛采用。
01
光学领域：硅基SiO2光波导无源和有源器件的研究取得了长足的发展，使这类器件不仅具有优良的传导特性，还将具备光放大、发光和电光调制等基本功能，在光学集成和光电集成器件方面很有应用前景，可作为波导膜、减反膜和增透膜。
PECVD氮化硅薄膜性质及工艺研究
PECVD氮化硅薄膜性质及工艺研究一、引言随着半导体、光电子、微电子等领域的快速发展，对薄膜材料的要求也越来越高。
PECVD（等离子体增强化学气相沉积）氮化硅薄膜因其优异的性能，被广泛应用于集成电路、太阳能电池、显示器件等领域。
本文将对PECVD氮化硅薄膜的性质及工艺进行研究和探讨。
1.制备工艺流程PECVD氮化硅薄膜是通过将硅源气体（如二硅鳞片）和氨气或氮气等高能离子轰击的氮源气体放入高频电场中，通过等离子体的作用在衬底表面生成一层氮化硅薄膜。
制备步骤（1）清洗衬底表面，去除油污与氧化物；（2）将清洁后的衬底放入PECVD反应室中，抽真空至一定压力；（3）加入硅源气体和氮源气体，碰撞产生等离子体，反应生成氮化硅薄膜；（4）控制沉积时间和沉积温度，最终得到所需的氮化硅薄膜。
2.影响薄膜性质的工艺参数制备PECVD氮化硅薄膜时，工艺参数的设置对薄膜的性质有着重要的影响。
（1）气体流量：硅源气体和氮源气体的流量比例会影响薄膜的成分，氮气流量过大会导致薄膜中氮含量过高，影响其性能。
（2）反应压力：反应压力的大小会影响气体的碰撞频率和离子能量，进而影响薄膜的致密性和成核情况。
（3）沉积温度：温度对薄膜生长速率和结晶度有着重要的影响，需根据具体应用来选择合适的温度。
（4）衬底表面处理：正确选择和处理衬底表面可以改善薄膜的附着力和致密性。
1.力学性能氮化硅薄膜的力学性能是其在实际应用中的一个重要指标。
通常通过硬度和弹性模量来评价薄膜的力学性能。
研究表明，PECVD氮化硅薄膜的硬度高、弹性模量大，具有较好的耐磨损性和抗划伤性能，适合用于硬质涂层材料。
2.光学性能PECVD氮化硅薄膜在光学性能方面表现出色，具有良好的透明性和抗反射性能。
它被广泛应用于太阳能电池、显示器件等领域。
3.电学性能氮化硅薄膜在电学性能方面也有着出色的表现，具有较高的绝缘电阻率和较低的介电常数。
这些性能使其成为集成电路中绝缘材料的理想选择。
cvd法制备的非晶态硅薄膜
cvd法制备的非晶态硅薄膜非晶态硅薄膜是一种由非晶态硅材料制成的薄膜，其制备方法之一是化学气相沉积（Chemical Vapor Deposition，CVD）法。
这种方法是通过在高温下将气态前体物质分解并沉积在基底表面上形成薄膜。
CVD法制备非晶态硅薄膜的过程主要包括前体物质供给、气态前体物质传输、前体物质分解和薄膜沉积四个步骤。
首先，将前体物质以气态形式供给到反应室中，一般是通过蒸发或者气体输送的方式实现。
然后，气态前体物质在反应室中通过扩散或者对流传输到基底表面。
在基底表面上，前体物质受到热源的加热并分解为反应物，进而发生化学反应。
最后，分解后的反应物在基底表面上沉积形成非晶态硅薄膜。
CVD法制备非晶态硅薄膜的关键是选择合适的前体物质和反应条件。
前体物质通常是含有硅的化合物，如硅烷、硅氟烷等。
而反应条件包括反应温度、反应压力、前体物质浓度等。
这些条件的选择将直接影响到薄膜的质量和性能。
在CVD法制备非晶态硅薄膜中，反应温度是一个重要的参数。
较高的反应温度有利于前体物质的分解和反应物的扩散，从而促进薄膜的沉积。
然而，过高的温度可能导致薄膜的结晶化，降低非晶态硅薄膜的优势。
因此，需要在合适的温度范围内选择最佳的反应温度。
反应压力和前体物质浓度也对非晶态硅薄膜的制备有影响。
较高的反应压力和前体物质浓度有利于前体物质的传输和反应物的生成，从而提高薄膜的沉积速率。
然而，过高的压力和浓度可能导致薄膜的成分不均匀或者产生杂质，影响薄膜的质量。
除了反应条件的选择，基底表面的处理也对非晶态硅薄膜的制备至关重要。
通常情况下，基底表面需要进行清洗和活化处理，以去除表面的杂质和氧化物，并提供良好的沉积条件。
常用的表面处理方法包括酸洗、碱洗、氧化和金属蒸发等。
非晶态硅薄膜在光电子器件、太阳能电池等领域具有广泛的应用。
其制备方法中的CVD法不仅可以实现高质量的薄膜沉积，而且可以在大面积基底上进行批量制备，具有较高的生产效率。
多晶硅薄膜的制备方法
多晶硅薄膜的制备方法多晶硅薄膜是一种非常重要的材料，广泛应用于光伏发电设计、光学器件制造以及半导体器件制造等领域。
制备多晶硅薄膜有多种方法，其中包括热化学气相沉积法、物理气相沉积法、溅射法、化学沉积法等。
本文主要介绍化学沉积法和物理气相沉积法两种多晶硅薄膜制备方法。
一、化学沉积法制备多晶硅薄膜化学沉积法是将单一或多种有机硅化合物在氢气环境中加热至高温，使其分解产生含硅化合物薄膜的沉积方法。
化学沉积法制备多晶硅薄膜的具体步骤如下：1.\t将单一或多种有机硅化合物溶于有机溶剂中，制成预混液。
2.\t将切割好的硅片放置于反应室中，并去除表面脏污及氧化层。
3.\t将反应室加热至500-1100℃，并将预混液加入反应室中。
4.\t预混液在加热的过程中分解生成含硅化合物，这些化合物在表面逐渐沉积，直到形成多晶硅薄膜。
5.\t通过调节反应室的温度、时间和化合物的流量，可以控制膜的厚度和性质。
二、物理气相沉积法制备多晶硅薄膜物理气相沉积法是利用高纯度硅块或硅化物在加热的惰性气体环境下分解，沉积硅薄膜的方法。
物理气相沉积法制备多晶硅薄膜的具体步骤如下：1.\t将切割好的硅片放入沉积室中，并在室内减压到10-4-10-5Torr之间；2.\t进入物质气体，其中选择硅原子可以来自单质硅汽相、SiH4等化合物气氛；3.\t通过电阻加热或电子束提供能源，使固体硅或化合物在高温下蒸发或分解，形成气态硅或硅化氢；4.\t沉积在硅片上的硅分子扩散并体积生长，5.\t达到所需厚度后停止沉积，冷却至室温即可。
总之，无论是化学沉积法还是物理气相沉积法，它们都具有制备精度高、有较好的可控性、操作简便、生产成本相对较低等优点。
同时，根据不同的应用领域和要求，可以选择适合的方法进行多晶硅薄膜的制备。
有机硅膜材料
有机硅膜材料
有机硅膜材料属于一种高分性聚合物薄膜，以聚二甲基硅氧烷为原料经特殊工艺制备。
因聚二甲基硅氧烷材料的特性，赋予了有机硅膜一定特异性能。
以下是其部分特点：- 弹性：在拉伸一定长度后，薄膜均会恢复原来形状，不会有明显形变变化；
- 低杨氏模量：具有优异的气体透过性、化学稳定性、热稳定性、低温柔韧性；
- 生物相容性较好：对人体无害，属安全环保产品；
- 高透气性：类似人体皮肤，是制备机器人、透气型创可贴（疤痕贴）、气体分离的选择。
随着电子科技和材料科学的不断发展，有机硅膜材料已被广泛应用于疤痕贴、食品保鲜调气窗、电子柔性器件、微流控芯片、气体分离技术、智能能穿戴产品、薄膜传感器柔性衬底、薄膜电容器介电材料、电活性聚合物材料、复功能膜制备等高端产品中。

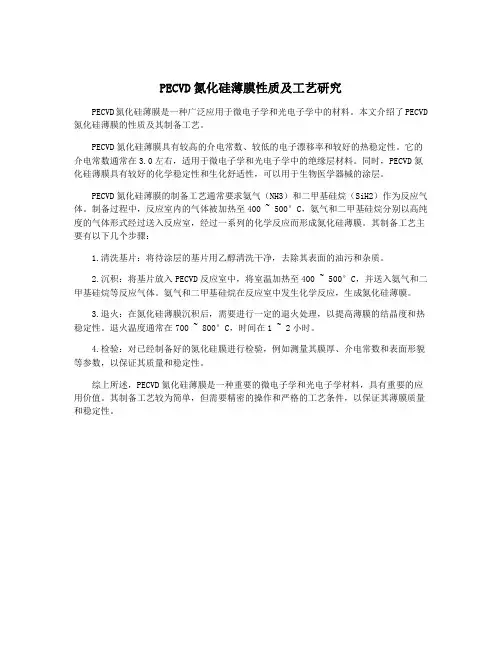

PECVD氮化硅薄膜性质及工艺研究
PECVD氮化硅薄膜性质及工艺研究目前，PECVD（Plasma Enhanced Chemical Vapor Deposition）氮化硅薄膜是一种制备硅材料的常用方法。
该方法通过将硅源气体和氮源气体引入反应室，利用等离子体激发化学反应，沉积出氮化硅薄膜。
这种氮化硅薄膜具有许多优良的性质和广泛的应用范围。
PECVD氮化硅薄膜具有良好的化学稳定性。
因为氮原子取代了部分硅原子，形成了硅氮键，使薄膜具有更高的化学稳定性。
这使得PECVD氮化硅薄膜可以在湿热环境下保持较好的化学性能，具有较好的电子封装性能。
PECVD氮化硅薄膜具有良好的物理性质。
氮化硅薄膜具有较高的折射率和较低的介电常数，使其成为制备光学器件和微电子器件中的优选材料。
PECVD氮化硅薄膜还具有较好的气隙中热导率和热稳定性，适用于高温环境下的应用。
PECVD氮化硅薄膜具有可调控的性质。
根据不同的工艺参数，可以调控氮化硅薄膜的化学成分、晶体结构和薄膜状况。
这种可调控的性质使得PECVD氮化硅薄膜能适应不同领域的需求，如光学涂层、耐磨涂层、隔离层等。
在制备PECVD氮化硅薄膜时，工艺参数对薄膜性质有重要影响。
常见的工艺参数包括反应气体的流量、反应气体的比例、沉积温度、放电功率和沉积时间等。
调节这些工艺参数可以改变薄膜的成分、结构和性能。
提高硅源气体流量和放电功率可以增加PECVD氮化硅薄膜的硅含量和折射率。
增加氮源气体流量和放电功率则可以增加氮含量和硅氮键的含量。
改变沉积温度可以调控薄膜的晶体结构和表面形貌。
延长沉积时间可以增加薄膜的厚度。
PECVD氮化硅薄膜具有优良的性质和广泛的应用范围。
在应用过程中，可以通过调控工艺参数来控制薄膜的成分和结构，以满足不同领域的需求。
在应用过程中还需要进一步研究和改进工艺，以提高氮化硅薄膜的性能和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使光气体分子激发发光，形成阴极辉区。其中没有和
气体分子用的电子被进一步加速，再与气体分子作 用时，产生大量的离子和低速电子，并没有发 光，造成克鲁克斯暗区。而克鲁克斯暗区形成 的大量低速电子被加速后，又和气体分子用， 促使它激发发光，形成负辉光区。对于阳极近 区域，情况亦然。在两电极的中间存在一个明 显的发光区域，称为正离子柱区（或阳极光柱 区），在这个区域中，电子和正离子基本满足 电中性条件，处于等离子状态。如果适当调整
7.1.1非晶硅薄膜的特征及基本性质
非晶硅薄膜具有制备工艺简单、成本低和可大面 积连续生产的优点。
非 1 材料和制备工艺成本低 晶 硅 2 易于形成大规模生产能力 薄 膜 3 多品种和多用途 优 点 4 易实现柔性电池
与晶体硅相比，薄膜非晶硅具有如下的基本特征 和性质
1）晶体的原子是在三维空间上周期性的有规则
显示连续的无规则的网络结构。
3）
单晶硅的物理特性是各向异性，即在各个晶向方
向其物理特性有微小的差异，而多晶硅、微晶硅、
纳米硅的晶向呈多向性，所以，其物理特性是各
向同性，非晶硅的结构决定了它的物理性质也是
4）从能带结构上看，非晶硅不仅具有导带、价带和禁 带，而且具有导带尾带、价带尾带，其缺陷在能带中 引入的缺陷能级比晶体硅中显著，有大量的悬挂键， 会在禁带中引入深能级，取决于非晶硅结构的无序程 度。其电子输运性质出现了跃迁导电机制，电子和空 穴的迁移率很小，对电子而言，只有1cm2 /Vs，对空 穴而言，约0.1cm2 /Vs。室温下，非晶硅薄膜的电阻率 高。 5） 晶体硅是间接带隙结构，而非晶硅是直接带隙结构， 所以光吸收率大。而且，禁带宽度也不是晶体硅的
常通过非晶硅的晶化而来。
(a)非晶 (b)单晶 (c)多晶 图7-1 单晶、多晶与非晶的区别
7.1.2 非晶硅薄膜的制备
制备非晶硅所要求的条件原则上比制备多晶硅 低。非晶硅材料与晶体材料不同之处在于它的原子 结构排列不是长程有序。例如，非晶硅的硅原子通 常与四个其他硅原子连接，连接键的角度和长度通 常与晶体硅的相类似，但小的偏离迅速导致长程有 序的排列完全丧失。单体的非晶硅本身并不具有任 何重要的光伏性质。如果没有周期性的束缚力，则 硅原子很难与其他四个原子键合。这使材料结构中 由于不饱和或“悬挂”键而出现微孔。再加上由于 原子的非周期性排列，增加了禁带中的允许态密度， 结果就不能有效地掺杂半导体或得到适宜的载流子 寿命。
1.12eV，而是1.5eV，并且在一定程度上可调。
6）在一定范围内，取决于制备技术，通过改变掺杂剂 和掺杂浓度，非晶硅的密度、电导率、禁带等性质可 以连续变化和调整，易于实现新性能的开发和优化。
7）非晶硅比晶体硅具有更高的晶格势能，因此在热力学 上是处于亚稳状态，在合适的热处理条件下，非晶硅可以 转化为多晶硅、微晶硅和纳米硅。实际上，后者的制备常
陷。
这就减少了禁带内的态密度，并允许材料进行掺
杂。非晶硅的制备需要很快的冷却速度，一般要大于 105℃/s，所以，其制备通常用气相沉积技术，如：等 离子增强化学气相沉积（PE-CVD）、溅射气相沉积 （SP-CVD ）、光化学气相沉积（photo-CVD）和热 丝化学气相沉积（HW-CVD）等。而最常用的技术是 等离子增强化学气相沉积技术，即辉光放电分解气相
薄
非晶硅薄膜太
阳
电
池
多晶硅薄膜电池
7.1非晶硅薄膜材料
非晶硅是重要的薄膜半导体材料，它具有独特的 物理性能，可以大面积加工，因为太阳能光电材 料已经在工业界广泛应用，它还在大屏幕液晶显 示、传感器、摄像管等领域有重要的应用。非晶 硅薄膜电池材料是硅和氢的一种合金，是一种资 源丰富和环境安全的材料。一般利用化学气相沉 积技术，通过硅烷等气体的热分解，在廉价的衬 底上沉积而成。它具有备注方法简单、工艺成本 低、制备温度低、可以大面积的制备等优点，已 经在太阳电池上 大规模应用。
图 7-2 非晶硅结构示意图
图中表明悬挂键是怎样产生以及怎样被氢钝化，然而， 1975 年报导了由辉光放电分解硅烷(SiH4)产生的非晶 硅膜可以掺杂形成P-N 结。此膜中含有氢(SiH4 分解 时所产生的)，在材料总原子数中占有相当的比例(5～
10%)。一般认为氢的作用是如图7-2 所示那样填补了膜内部微孔中的悬挂键及其他结构缺
的重复排列，具有原子长程有序的特点，而非晶
硅的原子在数纳米甚至更小的范围内呈有限的短
程周期性的重复排列，但从长程结构来看，原子
排列是无序的。如图7-1 所示。
2）晶体硅是由连续的共价键组成，而非晶硅虽
然也是由共价键组成，价电子被束缚在共价键中，
满足外层8 个电子稳定结构的要求，而且每一个
原子具有4 个共价键，呈四面体结构，但共价键
提纲
7.1非晶硅薄膜材料 7.1.1非晶硅薄膜的特征及基本性质 7.1.2非晶硅薄膜的制备 7.1.3非晶硅薄膜的缺陷及钝化 7.2多晶硅薄膜材料 7.2.1多晶硅薄膜的特征和基本性质 7.2.2多晶硅薄膜的基本制备 7.2.3多晶硅薄膜的晶界和缺陷
硅材料最重要的形式是硅单晶，在微电子工业和
太阳能光伏工业已经广泛应用，受单晶硅材料价 格和单晶硅电池制备过程的影响，降低单晶硅太 阳电池成本是非常困难的，发展了薄膜太阳电池 产品来替代单晶硅电池。
沉积技术。
圈7-3 辉光放电系统的I-V 特性曲线
图 7-4 辉光放电系统的辉光区示意图
（1）辉光放电的基本原理在真空系统中通入稀薄气 体，两电极之间将形成放电电流从而产生辉光放电现 象。图7-3 是辉光放电系统中的I-V 特性曲线，其曲线 可以分为汤森放电、前期放电、正常放电、异常放电、 过渡区和电弧放电等几个阶段。其中能实现辉光放电 功能的是具有恒定电压的正常辉光放电和具有饱和电 流的异常辉光放电。在实际工艺中，人们选择异常辉 光放电阶段辉光放电时，在两电极间形成辉光区，从 阴极到阳极，又可细分为阿斯顿暗区、阴极辉光、克 鲁克斯暗区、负辉光、法拉第暗区、正离子柱、阳极 暗区和阳极辉光等区域，如图7-4 所示。当电子从阴极 发射时，能量很小，只有1eV 左右，不能和气体分子 作用，在靠近阴极处形成阿斯顿暗区；随着电场的作 用，电子具有更高的能量，可以和气体分子作用，
