铁路工务标志介绍 ppt
铁路信号及标志-PPTppt课件
昼间使用
用于封锁施工，阻止列车进入封锁区段，确保行车安
全。插设于施工地点前后各20m的道心内。
ppt课件
7
移动停车信号牌插设方式如图：
平面示图如下：（单位 m）
移动停车信号牌
上行
下行
20
施工
20
地点
ppt课件
8
移动停车信号牌插设方式： 立面示意图：（单位 m）
停车信号 牌
上行 20
停车信 号牌
下行
2、隧道内只采用夜间或昼夜通用信号。
ppt课件
5
铁沿线及站内，禁止设置妨碍确认信 号的红、黄、绿的装饰彩布、标语和灯 光。
在规定的信号显示距离内，不准种植 影响信号显示的树木。对影响信号显示 的树木，其处理方法，由铁路局规定。
ppt课件
6
三、防护中使用的移动信号
（一）移动停车信号
昼间：红色方牌 夜间：红色灯光
ppt课件
3
二、铁路信号的分类
铁路信号
视觉信号(颜色)
听觉信号
红
黄
绿
包括：号角、口笛、响墩
色
色
色
发出的音响和机车、轨道车 的鸣笛声。
停车 注意或减低速度 按规定速pp度t课运件 行
4
视觉信号分类
昼
昼
夜
夜
间
间
通
信
信
用
号
号
信
号
注：1、在昼间遇降雾、暴风雨雪及其他情况，致使停车信号显 示距离不足1000m，注意或减速信号显示距离不足400m，调车 信号及调车手信号显示距离不足200m时，应使用夜间信号；
不合格的及时更换。
3．进行实验应用机车、轨道车碾压，不可用锤敲击。 4．现场使用时，防护员应离响墩20m，防止车轮碾
铁路线路(工务入路培训)PPT课件
2.铁路线路的分类
铁路线路种类：
（1）正线 （2）站线
车站线路
（3）段管线
（4）岔线
（5）特别用途线
2.铁路线路的分类
（1）正线：指连接车站并贯穿或直股伸 入车站的线路。
车站线路图
2.铁路线路的分类
（2）站线：到发线、调车线、牵出线、货物线 和指定用途的其他线路。
▪ 到发线是为办理列车到达或出发的线路。 即供列车进站到达、停车作业、客运乘降、技 检（零摘列车的不停车装卸等）以及出发的 线路。
(二)线路标志及信号标志
2.信号标志
(1)警冲标: 用来指示机动 车辆停车的过 程中，不可以 向道岔方面或 线路交叉点方 面越进。
(二)线路标志及信号标志
2.信号标志
(2)站界标:
设在双线区间列 车运行方向左侧 最外方的顺向道 岔(对向出站道岔 的警冲标)外不少 于50m处，或邻 线进站信号机相 对处。
单线铁路车站线路编号
3.站内线路的编号
(2)在复线铁路上，下行正线一侧用单数，上行正 线一侧用双数，从正线向外顺序编号。如下图:
双线铁路车站线路编号
3.站内线路的编号
例题：对下图进行线路编号
3.站内线路的编号 答案
铁路线路
一、铁路线路基础知识
（一）铁路线路的组成及分类 ☆ （二）线路标志及信号标志
(二)线路标志及信号标志
1.线路标志 线路标志是为线路的维修和养护和司机和
车长等工作上的需要而设置的。
(二)线路标志及信号标志
（1）里程标(公里标、半公里标) 公里标从铁路线路起点开始，每走一公里设置一个； 半公里标设于线路的半公里处。
(二)线路标志及信号标志
（2）曲线标
铁路工务标志介绍
道口标志
在道路的右侧，距道口最外股钢轨不少于 20米处，设黑边黄底蒸汽 机图案的三角形警告标（俗称正三角标），用以警告通过道口的车辆和 行人，注意慢性或及时停车。
无人看守铁路道口标志
有人看守铁路道口标志
（3）停车让行牌 停车让行牌在通向无人看守
道口右侧距道口最外股钢轨5米处，
标志形状为八角形，颜色为红底 白字，用以警告通过铁路道口的 车辆和行人停车止步，一停、二 看、三通过。
长声鸣笛。
（4）作业标
设在施工线路及其邻线距
施工地点两端 500m ～ 1000m 处。 司机见此标志须提高警惕，长 声鸣笛。
（5）减速地点标
设在需要减速地点的两端
各 20m 处。正面表示列车应按 规定限速通过地段的始点，背 面表示列车应按规定限速通过 地段的终点。
3、线路警示、安全保护标志
（1 ） A型标桩为基本型，沿铁 路线路安全保护区边界每 200m 左右
百米标
（2）曲线标
为曲线的技术参数，在上面
标明曲线的有关要素(曲线长度、 缓和曲线长度、曲半径、超高、 加宽)。设在曲线中点处，表明曲 线中心里程、半径大小、曲线和 缓和曲线长度。
圆曲线和缓和曲线始终点标，设在直缓、缓圆、圆缓、缓直
各点处，标明所向方向为直线、圆曲线或缓和曲线。
（3）坡度标 表示该坡道的坡度大小及坡段长度，并用箭头表示上坡和下坡。
警示、保护标志设置原则： 1．在铁路桥梁、隧道的两端，设严禁通过标； 2．在铁路桥梁跨越河道上下游规定的地点，设严
禁采砂标（；
3．在铁路信号、通信光（电）缆埋设、铺设地点， 设电缆标； 4．在电气化铁路接触网、自动闭塞供电线路和电 力贯通线路等电力设施附近易发生危险的地方，设严禁 进入标。
铁路工务标志规范(值得收藏)

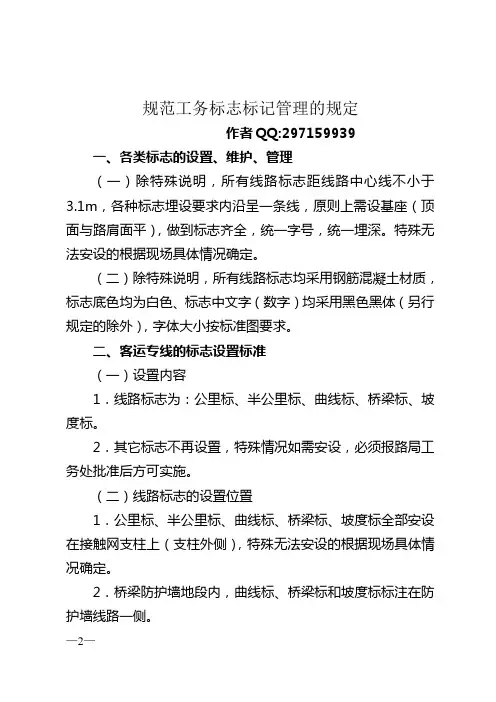

规范工务标志标记管理的规定作者QQ:297159939一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“2.3600 3.51200”、“2.3 —600 3.51200”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
铁路工务标志标记管理很全的,且带尺寸
精心整理规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m ，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到，字1212一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm 。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（”。
（121．青岛枢纽、济南枢纽声屏障地段线路标志的设置位置需根据现场确定。
2．接触网支柱为角钢支柱的线路标志连接方式，需根据现场情况确定。
3．线路标志的管理与维修由工务段负责。
（六）胶济客运专线、胶济线线路标志制作说明及图式1．标牌边框一律采用白底黑字，字号见图纸，字体为黑体。
2．标志牌均用1.5mm厚冷轧钢板制作,钢板必须除锈彻底；标志牌上采用高强度反光膜（10年）。
3．联结钢筋箍采用Φ8冷轧钢，两端套丝,丝长40mm，并做好防锈处理，使用寿命和标牌一样在10年以上，渡热锌或先用防锈漆处理，再刷白色油漆。
4加工。
5要素；志》（一）线路、信号等各类标志1．里程标志（1）公里标：公里标全高1100mm，宽550mm，厚100mm，地面上部高为600mm，埋深500mm。
公里标字模采用150×105mm，每字间隔为20mm，公里标字距公里标顶端170mm。
（2）半公里标：半公里标全高900mm，宽200mm，厚100mm，地面上部高为500mm，埋深400mm。
铁路工务标志标记管理很全的,且带尺寸
2．曲线标志
（1）曲线标：埋设在曲线的中心位置，曲线标全高110mm，宽550mm，地面上部高为600mm，埋深500mm。曲线标中汉字规格：“优质曲线”为75×60mm，其余汉字70×50mm，行间隔为15mm，字间隔为10mm；数字规格：小数点前为50×35mm，小数点后为30×20mm，字间隔均为10mm。
（4）工区管界标：全高680mm，宽120mm，厚100mm，地面上部高为430mm，埋深250mm。“管”字上缘距地面垂直距离为400mm。工区管界标两正面内容为工区名，所有规格同上。
6．信号标志
（1）警冲标：距轨枕顶面高度为300mm。一侧为白色，一侧为红、白、红相间，宽度均为100mm。警冲标高出轨枕面距离一般为300～350mm。警冲标设在两会合线路间距为4m的中间，股道间距不足4m时，设在两线路中心线最大间距的起点处；在线路曲线部分所设道岔附近的警冲标与线路中心线的间距，应按限界的加宽增加。
（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；
（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；
（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
3．坡度标志
(1)坡度标：全高1100mm，宽350mm，厚100mm，地面上部高为600mm，埋深500mm。坡度标上方表示坡度的数字大小为：小数点前为120×60mm，如为平坡，表示坡度的“0”应居中，数字距坡度标顶端的距离为70mm；如为上坡或下坡，自左向右的顺序为表示坡度大小的数字和坡度方向的箭头，其中小数点前的数字规格为120×60mm，小数点后的数字规格为80×40mm，字间隔为10mm，小数点后的数字与小数点前的数字顶端对齐，有坡度的数字方向应与坡度标上端斜角平行；坡度标下部表示坡度长度的数字规格为120×60mm，字间隔为10mm，居中排列。坡度标侧面表示里程的数字规格为40×30mm，字间隔为15mm，第一个字距坡度标顶端120mm。坡度标中箭头方向均指向线路一侧。
中国铁路logo分析
中国铁路标志
设计思路
• 中国铁路路徽整体看去犹 如一台迎面奔驰而来的蒸 汽机车。路徽图案由两部 分组成：外围的圆图案和 中下部钢轨图案。 • 外围圆图案为蒸汽机车锅 炉和烟管，象征机车车辆 部门；中下部为标准钢轨 截面，像征路网（工务段、 电务段、供电段等）部门。 图案含意为机车车辆行驶 在钢轨上，标志我国铁路 各部门。
标志设计案例分析中国铁路标志张璐中国铁路?中国铁路从1876年修建了第一条铁路的开创时期经过缓慢的发展期一步一步形成现在的八纵八横的中国期一步一步形成现在的八纵八横的中国铁路网未来规划发展能达到或接近国际水平
标志设计案例分析
---中国铁路标志 张璐
中国铁路
• 中国铁路从1876 年修建了第一条 铁路的开创时期， 经过缓慢的发展 期，一步一步形 成现在的八纵八 横的中国铁路网, 未来规划发展能 达到或接近国际 水平。
应用案例
基本描述
• 标志名称：中国铁路 标志 • 设计类型：徽标 • 造型形式：综合性标 志
设计思路
• “工人”点明铁路行业之属 性，即铁路是属于工人阶级 的，而工人阶级又是国家的 主人，它洋溢着铁路工人当 家作主的自豪感责任感。 • “人工”：在建国初期，中 国处于一穷二白的阶级，而 这一标志的含义恰在说明广 大铁路工人乃至中国人民勇 于战天斗地，不畏艰难险阻， 誓与“天公”一比高的豪迈 之气，歌颂了“人”改造自 然的力量和精神。 • 在具体形象上，“工”字取 铁轨横截面之形，整个构图 外形上组成了一个完整的火 车头形象，它夺面而来，蕴 含了磅礴的气势，孕育着无 穷的力量。
铁路工务标志规范(值得收藏)
规范工务标志标记管理的规定作者QQ:297159939一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
如“2.3600 3.51200”、“2.3 —600 3.51200”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
铁路工务线路标识-概述说明以及解释
铁路工务线路标识-概述说明以及解释1.引言1.1 概述概述部分的内容：引言是文章中最开始部分，它旨在为读者提供文章的背景信息和内容概要。
本文将讨论铁路工务线路标识的相关内容。
作为铁路领域中的重要组成部分，工务线路标识是为了确保铁路运营安全和有效性而制定的一套标识系统。
铁路工务线路标识主要用于指导铁路工务人员进行线路维护和修复工作。
通过标识的方式，可以明确指示各个线路的位置、性质和相关的安全事项，使工务人员在执行任务时能够准确把握线路的情况，确保工作的顺利进行。
本文将首先介绍工务线路标识的定义与作用，包括其主要功能和应用范围。
其次，将详细介绍工务线路标识的种类与标准，包括各类标识的形式、颜色和标志的含义。
最后，将探讨工务线路标识的重要性和应用前景，分析其在提高铁路运营安全性和效率方面的潜力和优势。
通过深入了解和研究铁路工务线路标识，我们可以更好地认识和把握铁路工程管理的关键要素，为铁路运营的顺利进行提供有力支持。
希望本文能够为相关从业人员和研究者提供参考和借鉴，促进铁路工务线路标识相关领域的进一步发展。
1.2文章结构文章结构部分的内容可以描述本文的章节划分以及每个章节的主要内容概述。
具体可以如下所示：本文共分为三个章节。
第一章是引言部分，介绍了本文的概述、文章结构和目的。
第二章是正文部分，主要讨论了工务线路标识的定义与作用，以及工务线路标识的种类与标准。
第三章是结论部分，总结了工务线路标识的重要性，并展望了工务线路标识的应用前景。
首先，在引言部分，我们将对工务线路标识进行概述，介绍它的定义和作用。
同时，我们会阐明本文的结构，即将详细讨论工务线路标识的各个方面。
最后，我们会明确本文的目的，即希望通过本文的阐述能够提高读者对工务线路标识的理解和应用能力。
接下来，在正文部分的第一节，我们将详细介绍工务线路标识的定义与作用。
我们将解释什么是工务线路标识，以及它在铁路建设和维护中的重要作用。
在第二节中，我们将探讨工务线路标识的种类与标准。
铁路《技规》工务相关常用知识培训课件
新建、改建铁路正线应采用60 kg/m钢轨的跨区间 无缝线路（重载运煤专线线路可采用 75 kg/m 钢 轨轨道结构）。速度120 km/h以上至200 km/h及重 载运煤专线铁路的线路应采用Ⅲ型轨枕、一级道碴； 有挡肩轨枕用弹条Ⅱ型扣件，无挡肩轨枕用弹条Ⅲ 型扣件。
第46条 道岔应经常保持良好状态， 有下列缺陷之一时，禁止使用：
6.在辙叉心宽40 mm的断面处，辙叉心垂直磨耗 （不含翼轨加高部分），50 kg/m及以下钢轨，在 正线上超过6 mm，到发线上超过8 mm，其他站线 上超过10 mm；60 kg/m及以上钢轨，在线路允许 速度大于120 km/h的正线上超过6 mm，其他正线 上超过8 mm，到发线上超过10 mm，其他站线上 超过11 mm；可动心轨宽 40 mm 断面及可动心轨 宽20 mm断面对应的翼轨垂直磨耗（不含翼轨加高 部分）超过6 mm。33 kg/m及以下的钢轨，由铁路 局规定。
铁路线路分类
第30条 铁路线路分为正线、站 货物线：专供办理货物装卸车使 线、段管线、岔线及特别用途线。 用的线路
正线是指连接车站并贯穿或 直股伸入车站的线路。
站线是指到发线、调车线、 牵出线、货物线及站内指定用途 的其他线路。
段管线是指机务、车辆、工务、 电务、供电等段专用并由其管理 的线路。
w 40500 H
曲线内侧加宽（mm）：
1
h
R 1500
w 曲线外侧加宽（mm）：
44000 2
R
w w w 曲线内外侧加宽共计（mm）：
1 2 84500 H h
R 1500
式中 R ——曲线半径（m）；
H ——计算点自轨面算起的高度（mm）；
铁路线路(工务入路培训)PPT课件
进度管理
制定合理的施工进度计划，并 根据实际情况进行调整，确保 施工按计划进行。
环境保护
减少施工对周围环境的影响， 采取降噪、防尘等措施，保护
生态环境。
施工后的验收与评估
工程验收
在施工完成后，组织专家和相关单位 进行工程验收，检查施工质量是否符 合设计要求和施工规范。
评估报告
根据验收结果和实际情况，编写评估 报告，对施工过程进行总结和评价。
STEP 01
智能化技术
应用物联网、大数据、人工 智能等技术，实现铁路线路 设备的智能化监测和管理。
高铁技术
采用无砟轨道、高速动车 组等先进技术，提高列车 运行速度和舒适度。
新技术在既有铁路改造中的应用
线路加固技术
电气化改造技术
采用高强度材料、新型扣件等加固技 术，提高既有铁路线路的承载能力和 稳定性。
钢轨裂纹、折断
对裂纹钢轨进行加固或更换， 对折断钢轨进行紧急处理并尽
快更换。
道床翻浆冒泥
采取排水、清筛、换填等措施 进行处理，恢复道床稳定性。
Part
04
铁路线路安全与防护
安全防护设施及标志
防护设施
包括护栏、标牌、警示灯等，用于保护铁路线路和人员安全 。
标志标识
设置明确的里程标、信号标志等，提供线路识别和导向信息 。
Part
02
铁路线路基本构造
轨道构造
钢轨
承受车轮的巨大压力并引导车轮 运行，需具备足够垫 板、道钉等。
轨枕
支撑钢轨，保持轨距和方向，同 时传递钢轨所受的压力和横向力。
道床
铺设在轨枕下面，提供排水和防 止轨道下沉的功能。
道岔构造
转辙器
引导车轮从一股道岔转入另
铁路标志图形及函义
第356条线路、信号标志设在距钢轨头部外侧不少于2 m处(警冲标除外)。
不超过钢轨顶面的标志，可设在距钢轨头部外侧不少于1.35 m处。
线路标志，按计算公里方向设在线路左侧。
双线区段须另设线路标志时，应设在列车运行方向左侧。
1．公里标、半公里标，设在一条线路自起点计算每一整公里、半公里处(如第169图)。
第169图2．曲线标，设在曲线中点处，标明曲线中心里程、半径大小、曲线和缓和曲线长度(如第170图)。
第170图3．圆曲线和缓和曲线始终点标，设在直缓、缓圆、圆缓、缓直各点处，标明所向方向为直线、圆曲线或缓和曲线(如第171图)。
第171图4．桥梁标，设在桥梁中心里程(或桥头)处，标明桥梁编号和中心里程(如第172图)。
第172图5．坡度标，设在线路坡度的变坡点处，两侧各标明其所向方向的上、下坡度值及其长度(如第173图)。
第173图(1)第173图(2)第173图(3)6．铁路局、工务段、领工区、养路工区和供电段、水电段的管界标，设在各该单位管辖地段的分界点处，两侧标明所向的单位名称(如第174图)。
第174图信号标志，设在列车运行方向左侧(警冲标除外)。
1．警冲标，设在两会合线路线间距离为4 m的中间。
线间距离不足4 m时，设在两线路中心线最大间距的起点处(如第175图)。
在线路曲线部分所设道岔附近的警冲标与线路中心线间的距离，应按限界的加宽增加。
2．站界标，设在双线区间列车运行方向左侧最外方顺向道岔(对向出站道岔的警冲标)外不少于50 m处，或邻线进站信号机相对处(如第176图)。
3．预告标，设在进站信号机外方900、1 000及1 100 m处(如第177图)，但在设有预告信号机及自动闭塞的区段，均不设预告标。
在双线区间，退行的列车看不见邻线的预告标时，在距站界外1 100 m处特设一个预告标(如第178图)。
第175图第176图第177图第178图4．引导员接车地点标，列车在距站界200 m以外，不能看见引导人员在进站信号机或站界标处显示的手信号时，须在列车距站界200 m外能清晰地看见引导人员手信号的地点设置(如第179图)。
铁路工务标志标记管理（很全的,且带尺寸）
铁路工务标志标记管理(很全的,且带尺寸)规范工务标志标记管理的规定一、各类标志的设臵、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。
特殊无法安设的根据现场具体情况确定。
（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。
二、客运专线的标志设臵标准（一）设臵内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。
2．其它标志不再设臵，特殊情况如需安设，必须报路局工务处批准后方可实施。
（二）线路标志的设臵位臵1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。
2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。
—2—3．车站无接触网支柱的地段内，标注在站台侧面。
4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位臵的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm。
标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位臵处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位臵用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位臵用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位臵用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ，K256+318.56”。
（5）坡度标：在变坡点对应的钢轨轨腰准确位臵用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。
铁路线路标志
见
线
路
标
志
线路标志（road way signs）表示铁 路线路建筑物及设备的状态或位置，以及表
示铁路各级管理机构管界范围的标志。
一、公里桩、半公里桩
公里标、半公里标 用来表明铁路线路的计算里程。 公里标安设在整公里的地方，半公里标安设在半公里 的地方。 均埋设在计算里程方向线路的左侧，距轨头外侧不小 于2 m处，双线区段埋设在列车运行方向的左侧。站 内一般车站可设在最外线路的外侧，区段站及其以上 的车站可设在正线与到发线之间，有站台时可设在站 房一侧，并在钢轨上明显处标示 。
桥梁和隧道内不设公里标和半公里标。
2
3
二、桥梁标志
标明桥梁编号及桥梁中心里程，安设 在计算里程方向线路的左侧桥头前。
4
5
三、曲线标志
设在曲线的中部，上面标明圆曲线、 缓和曲线以及曲线半径的长度，外轨超 高和轨距加宽度 圆曲线和缓和曲线始终点标 在标志上 分别写明缓圆、圆缓或直缓、缓直字样， 表明其对应的方向是直线、缓和曲线或 圆曲线。车站内安设的要求同公里标； 在桥梁上用木板或铁板写好挂在人行道 栏杆上；在隧道内用油漆写于隧道边墙 上
15
10
11
六、管界标志
表示铁路局、工务段、领工区、养 路工区、工电段和水电段的管界划分处。 设于线路计算里程方向左侧距轨头外侧 不小于2m地界的标志，埋设 间距直线为200m，曲线为40 m。
14
八、水准点标志
为测量线路路肩高程所设的永久标 志，沿线路方向不大于30km设一个， 设在线路两侧附近便于寻找的地方。
6
7
四、圆曲线和缓和曲线始终点标志
工务基本知识简介201612
加宽
6 超高
缓和 夹直线
一线路平纵断面
半径
线路中心线 在水平面的 投影
直线、圆曲 线、缓和曲 线、夹直线
夹直线---两条相邻曲线间设置
的一定长度的直线。以保证列
车运行的平稳，旅客舒适。
夹直线长度应保证2~3辆客
车长度。 困难情况下不应短
于1辆客车长度(最
最小长度： Ⅰ级80m、 Ⅱ级60m、
小长度 ， Ⅰ级 40 m、Ⅱ级30m、Ⅲ 级25m)
标志
二轨道结构
钢轨
尺寸
轨型 43kg 50kg 60kg 75kg
轨头宽 轨高
轨底宽
70
140
114
70
152
132
70.8
176
150
72
192
150
15
71
176 150
二轨道结构
钢轨
异型轨
16
异型钢轨技术条件（ TB/T3066-2002）
• 规定了异型钢轨的技术要求、检验方法、检验规则、标志 和运输
短尺轨长度
轨型或长度标准
43kg/m 50、60kg/m
75kg/m 12.5m 25m 12.5m 25m 75m 100m
长度标准值
12.5m、25m 12.5m、25m、100m 25m、75m、100m 12.46m、12.42m、12.38m 24.96m、24.92m、24.84m 9m、9.5m、11m、11.5m、12m 21m、22m、23m、24m、24.5m 71m、72m、73m、74m 95m、96m、97m、99m
竖曲线不得与竖曲线 、缓和曲线 重叠，不得侵入道岔及 无砟桥梁上
铁路工务标志介绍PPT课件
无人看守铁路道口标志
2019/12/27
有人看守铁路道口标志
29
（3）停车让行牌 停车让行牌在通向无人看守 道口右侧距道口最外股钢轨5米处， 标志形状为八角形，颜色为红底 白字，用以警告通过铁路道口的 车辆和行人停车止步，一停、二 看、三通过。
停车让行牌
2019/12/27
30
2019/12/27
一铁路标志的分类一铁路标志的分类11线路标志线路标志22信号标志信号标志33警示保护标志警示保护标志二铁路标志的设置原则二铁路标志的设置原则三铁路工务标志的介绍三铁路工务标志的介绍一铁路标志的分类一铁路标志的分类11线路标志线路标志22信号标志信号标志33警示保护标志警示保护标志二铁路标志的设置原则二铁路标志的设置原则三铁路工务标志的介绍三铁路工务标志的介绍20191230一铁路标志的分类及设置原则一铁路标志的分类及设置原则一铁路标志的分类及设置原则一铁路标志的分类及设置原则线路标志
2019/12/27
4
铁路安全保护标志：可分为铁路安全保护区标志和 警示标志。
铁路线路安全保护区的范围按《铁路运输安全保护 条例》的规定执行。线路安全保护区标桩分为A型、B型 两种。
2019/12/27
5
二、铁路标志的设置原则 线路、信号标志内侧设在距线路中心应不小于3.1m 处（警冲标除外）。 线路标志，按计算公里方向设在线路左侧。双线区 段须另设线路标志时，应设在列车运行方向左侧。 信号标志，设在列车运行方向左侧（警冲标除外）。
铁路工务标志介绍
2019/12/27
1
一、铁路标志的分类 1、线路标志 2、信号标志 3、警示、保护标志 二、铁路标志的设置原则 三、铁路工务标志的介绍
2019/12/27
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-
9
百米标
-
10
（2）曲线标 为曲线的技术参数，在上面 标明曲线的有关要素(曲线长度、 缓和曲线长度、曲半径、超高、 加宽)。设在曲线中点处，表明曲 线中心里程、半径大小、曲线和 缓和曲线长度。
-
11
圆曲线和缓和曲线始终点标，设在直缓、缓圆、圆缓、缓直 各点处，标明所向方向为直线、圆曲线或缓和曲线。
-
4
铁路安全保护标志：可分为铁路安全保护区标志和 警示标志。
铁路线路安全保护区的范围按《铁路运输安全保护 条例》的规定执行。线路安全保护区标桩分为A型、B型 两种。
-
5
二、铁路标志的设置原则 线路、信号标志内侧设在距线路中心应不小于3.1m 处（警冲标除外）。 线路标志，按计算公里方向设在线路左侧。双线区 段须另设线路标志时，应设在列车运行方向左侧。 信号标志，设在列车运行方向左侧（警冲标除外）。
铁路工务标志介绍
-
1
一、铁路标志的分类 1、线路标志 2、信号标志 3、警示、保护标志 二、铁路标志的设置原则 三、铁路工务标志的介绍
-
2
一、铁路标志的分类及设置原则
线路标志：公里标、半公里标、百米标、曲线标、 圆曲线和缓和曲线的始终点标、桥梁标、隧道标、涵渠 标、坡度标及铁路局、工务段、线路车间、线路工区和 供电段的界标。
-
6
警示、保护标志设置原则： 1．在铁路桥梁、隧道的两端，设严禁通过标； 2．在铁路桥梁跨越河道上下游规定的地点，设严 禁采砂标（； 3．在铁路信号、通信光（电）缆埋设、铺设地点， 设电缆标； 4．在电气化铁路接触网、自动闭塞供电线路和电 力贯通线路等电力设施附近易发生危险的地方，设严禁 进入标。
-
20
（3）司机鸣笛标 设在道口、大桥、隧道及
视 线 不 良 地 点 的 前 方 500m ～ 1000m 处 。 司 机 见 此 标 志 ， 须 长声鸣笛。
-
21
（4）作业标 设在施工线路及其邻线距
施工地点两端500m～1000m处。 司机见此标志须提高警惕，长 声鸣笛。
-
22
（5）减速地点标 设在需要减速地点的两端
-
18
（2）站界标 设在双线区间列车运行方向
左侧最外方顺向道岔（对向出站 道岔的警冲标）外不小于50m处， 或邻线进站信号机相对处（如第 196图）。
-
19
（3）预告标 设 在 进 站 信 号 机 外 方 900m 、
1000m及1100m处，但在设有预 告信号机及自动闭塞的区段， 均不设预告标。
各 20m 处 。 正 面 表 示 列 车 应 按 规定限速通过地段的始点，背 面表示列车应按规定限速通过 地段的终点。
-
23
3、线路警示、安全保护标志
（1） A型标桩为基本型，沿铁 路线路安全保护区边界每200m左右 设置一个，特殊地段可增加或减少 设置数量，人烟稀少地区可不设 置。
-
24
B型标桩为辅助型，适于在人 员活动频繁地段的道口、桥隧两 端、公路立交桥附近醒目地点、 居民区附近和人身伤害事故多发 地段的铁路线路安全保护区边界 设置。
-
7
三、铁路工务标志的介绍
为满足行车和线路养护维修的需要，在铁路沿线设有许多用来表明 铁路建筑物及设备位置和技术状态的标志。
1.线路标志的作用 线路的标志是为线路的维修和养护和司机和车长等工作上的需要而 设置的。
-
8
2.线路标志的类型及设置地点
（1）公里标、半公里标、百米标是线路的里程标。 公里标、半公里标、百米标，设在一条线路自起始点计算每一整 公里、半公里、百米处。
严禁通过标、严禁采砂标、 电缆表、严禁进入表见下图A、B、 C、D。
-
25
-
26
（2）无人看守铁路道口小心火车牌标志
道口标志
-
27
在道路的右侧，距道口最外股钢轨不少于20米处，设黑边黄底蒸汽 机图案的三角形警告标（俗称正三角标），用以警告通过道口的车辆和 行人，注意慢性或及时停车。
无人看守铁路道口标志
中心里程和长度。
-
16
（7）管界标 设在铁路局、工务段、领工 区、养路工区、供电段、电力段 的管辖地段的分界点处，两侧标 明所向的单位名称。
-
17
2、信号标志
（1）警冲标 设在两会合线路线间距离为4m的中间。线间距离不足4m时，
设在两线路中心线最大间距的起点处。在线路曲线部分所设道岔 附近的警冲标与线路中心线间的距离，应按限界的加宽增加。
-
12
（3）坡度标 表示该坡道的坡度大小及坡段长度，并用箭头表示上坡和下坡。 坡度标设在变坡点处。坡度标设在变坡点处。
-
13
（4）桥梁标 设在桥梁中心里程（或桥头）处，标明桥梁编号和中心里程。
-
14
（5）涵渠标 设在涵渠两端处，标明涵渠孔跨式样和中心里程。
-
15
（6）隧道（明洞）标 直接标注在隧道（明洞）两端洞门端墙上，标明隧道号或名称、
-3ຫໍສະໝຸດ 信号标志：警冲标、站界标、预告标、引导员接车 地点标、放置响墩地点标、司机鸣笛标，作业标、减速 地点标、桥梁减速信号标、补机终止推进标、机车停车 位置标和电气化区段的断电标、合电标、接触网终点标、 准备降下受电弓标、降下受电弓标、升起受电弓标、四 显示区段机车信号通断标、点式标、调谐区标，以及除 雪机用的临时信号标志等。
有人看守铁路道口标志
-
28
（3）停车让行牌 停车让行牌在通向无人看守
道口右侧距道口最外股钢轨5米处， 标志形状为八角形，颜色为红底 白字，用以警告通过铁路道口的 车辆和行人停车止步，一停、二 看、三通过。
停车让行牌
-
29
