letel户外机柜简介
威图公司介绍
威图公司介绍This manuscript was revised by the office on December 10, 2020.一、德国威图公司介绍德国威图（Rittal）总部位于黑森州的赫伯恩（Herborn），属于洛飞腾集团旗下最大的一家公司。
自1961年成立以来，威图经过不断发展，成为世界领先的箱体技术和箱体系统供应商，威图产品包括机箱机柜系统、配电组件系统、温控系统、IT基础设施和软件与服务。
威图在全球拥有11家高技术生产工厂，60余家国际性子公司，10，000余名员工、1，500余项专利。
威图是欧盟标准委员会制定机柜标准的5个成员之一；并且连续5年被德国权威机构（CRF）评为“德国顶级雇主”；被全球知名的咨询机构埃森哲(Accenture) 评为全球增长速度最快的2000家企业之一，而德国只有6家公司在这个名单中。
二、威图中国介绍1）威图中国发展历史1996年，威图进入中国市场在德国中心设立办事处；2001年，威图电子机械技术（上海）有限公司在松江正式成立；2004年3月松江工厂建成投产，建筑面积约38，000平方米，它是威图在亚太地区的研发生产中心。
威图在当地政府的大力支持下，得到了飞速发展。
公司员工数量从2004年的100多名发展到2015年超过1000余名；公司销售收入从2004年的6,705万元，发展到2015年已有亿元。
目前，威图在中国设有5个物流中心、1个中央仓库、13个销售办事处，拥有员工1,000余名。
十多年的耕耘，威图产品受到了中国客户的广泛认可，并先后多次参与国家重大项目的建设，同时也被众多知名企业列为指定供应商。
威图拥有受中国政府保护的专利项目1500余项，2011年威图更凭借其领先的创新技术通过了国家高新技术企业认证。
2）威图中国产品威图产品涉及A类产品模块化机柜系统（如工业机柜、小机箱、网络&服务器机柜）、C类产品温控系统（如顶装&壁装空调、循环制冷系统）、B类产品配电系统（如低压开关设备、母线系统技术）和D类产品IT基础设施等领域（如整体数据中心解决方案、 IT制冷系、监控系统），其产品的丰富性和系统性广泛地应用于各工业领域，如机床制造、汽车、化工、电力、轨道交通、新能源、IT以及电信等。
lenel产品简介课堂PPT
LNL-1100
18
LNL-1200
• Lenel 输出控制模块（OCM）通过双线ቤተ መጻሕፍቲ ባይዱ四 线制RS-485 通讯方式直接与智能系统控制 器（ISC）进行通讯。
• 每部OCM 都是拥有独立地址的设备，并在 所有的智能系统控制（ISC）上被认作单一 设备。像其它Lenel 硬件产品一样，OCM 的 电源可以使用12 伏交流或直流电。每部 OCM 都有用于防破坏和电源故障监控的专 用输入端口。
• 每部LNL-2000有4个双线制的RS-485 下行通
信接口或2条四线制的RS-485 下行通信接口。
无论采用何种配置都可以联接多达32 部设
备。这些设备可以是LNL -1100, LNL-1200,
LNL-1300，LNL-1320模块的组合。
7
LNL-2000
8
LNL-3300
• LNL-3300智能系统控制器转为高级门禁用用 程序设计。作为OnGuard系统的门禁引擎， 该控制器为系统系统提供动力及一系列功 能。通过RS-485通讯协议、调制解调器拨号 通讯、以太网上行与主机通讯，速率可达 到115.2Kbps。
15
LNL-1320
16
LNL-1100
• Lenel 输入控制模块（ICM）为门禁系统提 供了高速确认监控区域内的重要报警点输 入信号的能力。ICM 通过双线或四线制RS485 通讯方式直接与智能系统控制器（ISC） 进行通讯。
• ICM 有16 个可设置的输入控制点和两个输 出控制继电器，并支持常开、常闭、监督 和非监督电路。系统使用模数转换器对输 入电路进行扫描。数字化的输入状态信号 受软件监控和控制，这样每个输入点都可
37
OnGuard Enterprice
LTE各设备简介
L T E各设备简介Company number：【0089WT-8898YT-W8CCB-BUUT-202108】LTE各设备简介一中兴LTE设备1，中兴LTE设备介绍：下图为LTE设备类型,2，中兴LTE宏站主设备建设相关尺寸：RRU R8968E：BBU B8300DCPD6配电单元示意图当 DCPD6 为 1 台 B8300 和 3 台 R8968 供电时，输入电源线为 16 mm2（63A 空开）；当 DCPD6 为 6 台 R8968 供电时，则须将输入电源线改为 25 mm2（100A 空开）。
3， BBU 相关参数及性能中兴BBU——B8300功能介绍1图1-1 机箱槽位示意图表1-1 机箱单板配置根据需要支持的处理能力，ZXSDR B8300 TL200机箱的单板配置常用有以下三种：ZXSDR B8300 TL200配置A：2天线1扇区/2天线2扇区/2天线3扇区。
CC+BPL+SA+PM+FA，如图1-2所示。
ZXSDR B8300 TL200配置B：8天线3扇区CC×2+BPL×3+SA+PM×2+FA，如图1-3所示。
图1-3 ZXSDR B8300 TL200配置B示意图ZXSDR B8300 TL200配置C：8天线3扇区＋2天线3扇区。
CC×2+BPL×4+SA+PM×2+FA，如图1-4所示。
图1-4 ZXSDR B8300 TL200配置C示意图4、BBU可供安装机柜类型介绍：1、BC8810机柜尺寸为2000 mm×600 mm×600 mm（高×宽×深），共42 U空间，最大支持8层BBU插箱安装。
2、BC8811机柜尺寸为：950 mm ×600 mm ×450 mm(高×宽×深)，共19 U空间，最大支持3层BBU插箱安装。
布勒设备资料
布勒设备
布勒设备是一种新型的智能家居产品，其特点是可以实现远程控制和智能化调节。
布勒设备可以连接到家庭的无线网络，通过手机或者电脑等设备进行操作和监控。
它可以控制灯光、温度、音乐等家居设备，实现智能化的家居管理。
布勒设备的核心是智能调控技术，通过内置的传感器和智能算法，可以实时监测家居环境的状态，自动调整设备的工作模式，提升生活质量。
比如，在冬天可以通过布勒设备智能控制暖气温度，保持室内舒适温暖；在夏天可以通过布勒设备智能控制空调温度，节省能源。
除了智能调控，布勒设备还具有安全监控功能。
通过连接家庭摄像头等设备，可以实时监控家庭的安全状况，确保家庭成员的安全。
同时，布勒设备还可以实现远程门禁功能，通过手机远程开关门锁，方便家庭成员的进出。
在未来，随着智能技术的不断发展，布勒设备将会越来越普及，成为人们生活中不可或缺的一部分。
它将为人们的生活带来更多的便利和舒适，让家庭变得更加智能化、安全化。
布勒设备，让生活更智能、更舒适！。
机柜的名词解释

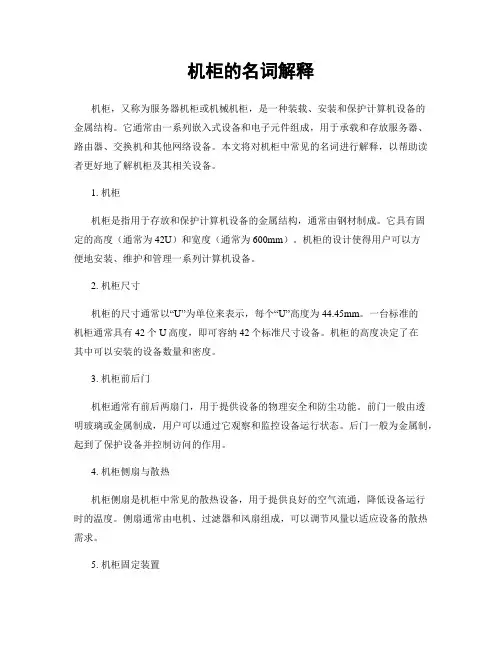

机柜的名词解释机柜，又称为服务器机柜或机械机柜，是一种装载、安装和保护计算机设备的金属结构。
它通常由一系列嵌入式设备和电子元件组成，用于承载和存放服务器、路由器、交换机和其他网络设备。
本文将对机柜中常见的名词进行解释，以帮助读者更好地了解机柜及其相关设备。
1. 机柜机柜是指用于存放和保护计算机设备的金属结构，通常由钢材制成。
它具有固定的高度（通常为42U）和宽度（通常为600mm）。
机柜的设计使得用户可以方便地安装、维护和管理一系列计算机设备。
2. 机柜尺寸机柜的尺寸通常以“U”为单位来表示，每个“U”高度为44.45mm。
一台标准的机柜通常具有42个U高度，即可容纳42个标准尺寸设备。
机柜的高度决定了在其中可以安装的设备数量和密度。
3. 机柜前后门机柜通常有前后两扇门，用于提供设备的物理安全和防尘功能。
前门一般由透明玻璃或金属制成，用户可以通过它观察和监控设备运行状态。
后门一般为金属制，起到了保护设备并控制访问的作用。
4. 机柜侧扇与散热机柜侧扇是机柜中常见的散热设备，用于提供良好的空气流通，降低设备运行时的温度。
侧扇通常由电机、过滤器和风扇组成，可以调节风量以适应设备的散热需求。
5. 机柜固定装置机柜内部通常有多种固定装置，用于安装和固定设备。
例如，可调式托盘支架可以提供支撑和固定设备的功能，便于用户进行设备安装和拆卸。
托盘支架还可以方便设备的管理和维护。
6. 机柜电源管理机柜电源管理是指对机柜内设备进行电源供应和管理的一系列方法和设备。
例如，机柜内设置电源插座和电源管理单元（PDU），用于提供电能和进行电流监测和管理。
7. 机柜后备电源机柜后备电源是指一种用于在电力故障时提供紧急电力支持的装置。
它通常由电池组成，可以提供有限时间的电力支持，以便用户能够有足够的时间进行数据保存和系统关机。
8. 机柜配线管理机柜配线管理是指对机柜内数据、电力和其他信号线路进行有序管理和布置的方法。
通过使用配线槽、管理面板和配线架等设备，可以有效地组织和维护机柜内的各种线缆。

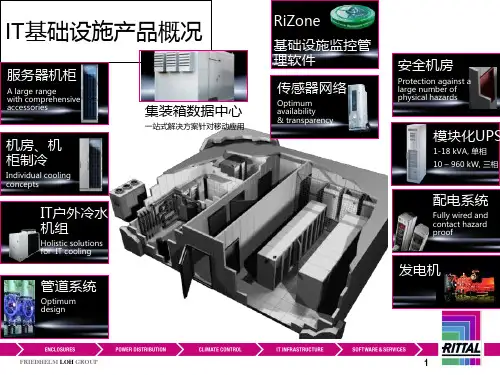

IT机柜介绍
■ 颜色 :
机柜框架和外部面板: RAL 9005 内部安装: RAL 9005
■ 框架:
PS(九折型材)
FRIEDHELM LOH GROUP
9
DK-PS 机柜顶部结构
■ 后端为可调节式线缆管理盖板,可以根据线 缆的多少前后调整开口的大小
■ 为了避免线缆划伤，开口处前后位置粘贴 泡棉
FRIEDHELM LOH GROUP
21
TS IT 附件创新
免工具安装
■ 所有的滑轨、架板组件、伸缩滑轨等 都可进行免 工具安装
■ 使用后部角轨来定位组件、按需求进 行尺寸扩 展、然后从前部进行固定即 可简单地完成安装
FRIEDHELM LOH GROUP
22
TS IT 附件创新
内置的附加值
■ 本产品可以动态机架控制或电缆管理
■ 表面处理: 安装框架, 内部安装: 浸涂底漆 门,顶盖,侧板: 浸涂底漆、粉末涂层
■ 颜色 : 机柜框架和外部面板: RAL 9005，RAL 7035 内部安装: RAL 9005
■ 框架: TS 8(16折型材)
玻璃门
16
TS IT 顶部结构
多功能顶盖
■ 安装了刷条，方便电缆穿过整个
机柜
■ 电缆钳位于刷条后方，紧靠毛刷条 放置
网络机柜/TS IT
FRIEDHELM LOH GROUP
■ 按照型材型号来分, 主要分为 DK-PS机柜与TS IT机柜
■ DK-PS使用PS(九折型材)框架
■ TS IT使用TS 8(16折型材)框架
服务器机柜/DK-PS
4
IT机柜散热的基本形式
■ 热设计的核心：
设计一个冷却系统, 在热源 至热沉之间提供一条低热阻 通道, 保证热量顺利传递出去
机柜-APC全能机柜特点
APC NetShelter高性能机柜产品简介：APC NetShelter 机柜，具有先进的增强热量管理、综合完善的线缆管理和有效的电源分配方案，安装使用方便，并保证了机柜设备的兼容性，专门为满足今天及未来数据中心环境需要而设计的新一代、高品质机柜解决方案，它为标准的19英寸机架式设备提供安全、可靠和灵活的安装空间。
可广泛应用于金融、电信等领域，如IDC、ISP和其他机架式设备应用场合。
APC“全能机柜”解决方案提供如下性能►安全、可靠的高性能NetShelter机柜►丰富的机柜附件►机柜专业配电方案：机架式PDU►机柜双路冗余电源自动转换功能►机柜电源远程管理►机柜环境、安全管理* 先进的热量管理技术NetShelter机柜全通风前、后门采用“超级网孔”设计►提供业界最高64%的通风面积►每U空间具有20in2的开放空间（前后门）►全面满足要求苛刻的服务器散热的需要红外拍照热量管理对比图普通服务器机柜APC服务器机柜玻璃前门, 通风后门, 带顶部风机全通风前后门, 无风机3100 watts3100 watts服务器最高温度 = 123 o F 服务器最高温度 = 95 o F前后前后*完善的线缆管理►多达12个线缆入口，满足高密度布线安装的需要►独特的顶部走线的创意，适合各种机放环境的需要►机柜后部“专用布线通道”设计，数据、电源线缆各行其道，更安全更可靠*专业的电源分配设计NetShelter机柜专业的电源分配设计，为机柜应用提供各种类型可靠的电源分配方案，并提供独特的机柜级别负载电流指示及电流远程监视功能。
*良好的兼容性NetShelter机柜灵活、中立的结构设计，使其能安装来自各个不同厂商的机架式服务器、网络设备产品，适应用户在一个机柜中选装各种最好性能产品的需要。
APC“全能机柜”解决方案APC不仅是机柜的供应商，我们更关注用户的核心应用，我们能够为用户的高可用的应用提供完善的物理空间保护的全能机柜的解决方案。
Rittal威图机柜资料汇总
Rittal威图机柜资料汇总
资料
Rittal威图机柜资料汇总
Rittal即德国威图，成⽴于1961年，是世界领先的箱体系统和箱体技术供应商。
今天把以往收集整理来的资料做个汇总：
技术⽂档>设计选型>安装⽂档>安装视频
技术⽂档
⾸先分享的是⼀份“产品资料⼤全”，总页数1091页，包含了机箱、机柜、制冷、温控、母线系统等系列产品。
是份难得的资料⼤全，说是钣⾦⼚的宝典⼀点都不⽆过！
设计选型
设计选型提供RiCAD 3.8软件下载，软件可提供2D和3D数据，包含有：
1. AE（壁式机柜）
2. CM（⽴式机柜）
3. ES（⽴式机柜系统）
4. SK（温度控制组件）
5. SV（RiLine 60）
6. TP（TopConsole系统）
7. TS（分隔套件）
8. ⽀撑臂系统CP-S、CP-L和CP-XL
9. ⼯作外壳Comfort Panel和Optipanel（标准尺⼨）
10. ⼴泛的系统附件
此外，如果希望下载威图PS系列的可编辑源格式2D/3D⽂件，可到电⽓CAD论坛的设计资源⽬录下搜索下载。
安装⽂档
收集到的分为PS4及TS8机柜的机柜负载说明⽂件。
安装视频
安装视频
安装视频为TS机柜组装及母线系统组装。
整理好的⽂件请登陆你的帐户到电⽓CAD论坛下载！也可点击原⽂链接直接跳转到本⽂所在页⾯。
我们专为
电⽓⼯程师服务
▼
电⽓CAD论坛。
机柜简介介绍
电子配线架系统
电子配线架机柜用于管理综合布线系统的配线部分，提供清晰的线路管 理和标识。
此类机柜通常采用模块化设计，便于灵活配置和扩展。
电子配线架机柜还考虑设备的线缆管理、标识清晰度和维护便利性，以 确保线路的安全和稳定运行。
开放型办公室概念产品
开放型办公室机柜是一种适应开放型办公环境的机柜产品。
保护设备：机柜可以保护设备免 受外界环境的影响，如灰尘、湿 度、高温等。
节省空间：机柜的设计可以合理 安排空间，使设备安装更加紧凑 ，节省空间。
机柜的作用主要包括以下几个方 面
统一管理：机柜可以将各种设备 集中管理，方便设备的维护和检 修。
提高安全性：机柜的设计可以增 加设备的安全性，如防火、防雷 等。
它通常采用透明设计，提高视觉通透性，并具备灵活的组合方式，以满足不同办公需求。
开放型办公室机柜还考虑设备的散热、噪音控制和美观度，以营造一个舒适、高效的办公环 境。
THANKS
感谢观看
02
CATALOGUE
机柜的类型
机柜的类型
• 机柜是用来组合安装面板、插件、插箱、电子元件、部件装置、机械零件的标准化及通用化平台，是广泛应用于电子、计 算机、通讯、航空航天、自动控制、医疗仪器等各个领域的精密设备的机壳。
03
CATALOGUE
机柜的性能特点
机柜的性能特点
• 机柜是用于安装、保护和支撑各种电子设备的一种结构件。 它通常由金属材料制成，具有高强度、耐腐蚀、防火等特点 。机柜内部可以放置服务器、交换机、路由器等各类电子设 备，起到保护设备、提高设备可靠性和方便设备管理的作用 。
机柜简介介绍
目录
• 机柜概述 • 机柜的类型 • 机柜的性能特点 • 机柜的应用场景
威图户外机柜及温控系统介绍 (NXPowerLite)
国内生产/非标定制（批量）
机柜材料：TS8型材覆铝锌/不锈钢，但不锈钢TS8型材需要德国进口
平板件热镀锌/铝镁合金/不锈钢 热镀锌/铝镁合金表面喷RAL7035户外粉 不锈钢表面180目拉丝处理
机柜结构：单层/双层，单/双门，防护等级IP55
但国内做双层结构的Toptec还需进口部分附件 主要应用： 1）市政建设 2）通信行业 3）石化行业 4）电力行业 5）交通系统 6）环境工程 ……
主要应用： 1）市政建设 2）通信行业 3）石化行业 4）电力行业 5）交通系统 6）环境工程 ……
机箱机柜系统 配电系统 温控系统 IT基础设施系统 软件与服务
13
Rittal – Communication System
机柜附件
并柜件
电缆固定螺栓
微型舒适型手柄
内部安装导轨
挂墙支架
LED 系统灯
不锈钢
优点：防腐效果优良 材料强度高 运输要求比铝镁合金底
铝镁合金
优点：防腐效果良好，表面喷户 外粉效果和不锈钢差不多 成本比不锈钢低 表面导热性好
EMC防屏蔽效果比不锈钢好
缺点：成本高 表面吸热多 表面污染后不容易清理
缺点： 材料强度没有不锈钢高 对运输要求比不锈钢高
机箱机柜系统
配电系统
温控系统
IT基础设施系统
15
Rittal – Communication System
机柜细节
机箱机柜系统
配电系统
温控系统
IT基础设施系统
软件与服务
16
Rittal – Communication System
机柜细节
机箱机柜系统
配电系统
IT 机柜选型指南
为了达到最佳表面保护效果以及提高防锈能力，威图应用了为汽车制造开发的电泳浸涂 底漆工艺。
被动式通风
带孔的前后门拥有自由通风面，该通风面占孔板比例78%。这样气流可对所安装的硬件提 供最佳支持。
访问和使用的安全可靠性
4点式锁具系统提供了最高的访问和使用安全性，此外，它还可补充配置电子访问控制装 置。
我们成功的秘诀是建立在框架对称性 上：在框架的各个方面上用少量的零部 件来实现更多的功能。多种安装方式可 在不同的安装平面实施。所有这些都建 立在更少的材料以及更坚固的结构上。
框架型材
TS 8 系列
威图的旋风－TS8的核心
对于一个新的尺寸来说，其关键是垂直 的型材。这对于一个现代的并柜系统来 说是十分有益处的。
中国专利号 No.97199815.9
德国专利号 No.19536950
欧洲专利号 No.0853832
对于AT，BE，CH，DK，ES，FI， FR，GB，GR，IE，IT，LU，NL，PT， SE同样有效
新加坡专利号 No.50283
南非专利号 No.96/08303
捷克专利号 No.285091
线缆管理
具有折弯半径和长线缆保护功能的理线架－这是一种完美的、经过深思熟虑的线缆管理 配件，内外部均可使用。
抽屉
为了整齐地放置键盘、资料或线缆，用户可使用一个组合式的多功能抽屉－该抽屉也可 上锁。
服务器安装
在一个机柜中具有不同服务器构造时也能保持灵活；因为机柜中配置了不同深度的滑动 轨、负荷能力高达150 kg的重型安装轨以及灵活的通用安装轨，在使用生产厂商规定材料 的条件下可以安装异型服务器构造。
附件 ...................................................................... P22 显示单元................................................................... P
一体化户外机柜简介
300W
工作温度 内部温度
+35℃～+50℃ △T：-10
-10℃～+35℃ -5～+30℃
≤-10℃（配置 加热膜）
-5℃～ +15℃
48W/48 W
300W
△T ：2℃～
3℃
机柜材料
1.钣金机柜 1)底座选用2.0M镀锌钢板+喷涂户外粉. 2)箱体与前门都选用1.5MM优质镀锌钢+喷涂户外粉。 3)内部结构件选用2.0MM镀锌钢板+喷涂户外粉。 4)机柜内部贴保温棉。
境现场安装。
一体化户外机柜应场景
城区路边
城区楼顶
风景点
一体化户外机柜以其低成
郊区
本，少占地，快速建站的特
性可广泛用于各种基站建设
环境
共享站
高铁、高速路边站
成功案例
一体化户外机柜简介
前言部份
随着社会进步，科学快速发展，通信设 备体积不断变小，一体化户外机柜一个机 柜就可以解决原来一个十几平方米的大机 房，安装方便，建站速度得到加快，受运 营商青睐喜爱，渐渐代替传统机房。
一体化户外机柜基本组成系统
柜体系统 电源系统 散热系统 动力环监控系统 材料
产品结构类型与规格尺寸
2 .型材机柜 1)底座选用2.0MM优质冷轧钢板+热镀锌。 2)框架选用铝型拼装用螺钉紧固。 3)机柜墙板选择夹心板50MM（彩钢板+PU）。 4)前门都选用1.5MM优质镀锌钢+喷涂户外粉。
一体化户外机柜工程运输与安装
机柜可以部件化打包成木箱运输工程现场 机柜可散件形搬运到楼顶，山顶等各种环
热交换量
温控性能
110W/150W; 215W/300W
深圳世纪人户外柜产品介绍及应用草稿(V1.0)
1. 产品概览
序 主设备 号 类型
型号
箱体尺寸 H×W×D(mm)
19"/安装空间 箱体 设备 空间 空间
配线容量
高度（选配件的增减，安装空间会有所浮动）。
2 产品描述 2.1 小容量户外柜 ODC08－C 系列
ODC08－C 系列户外柜，适合 FTTC、村村通工程等小容量应用场合，设备容量为 128－256 回线, 以 FTTX+xDSL 接入方式为主。标准 19”安装，主设备安装空间 5U，风扇散热型。
机柜内部分区管理，主要有设备区和配线区，C2 有配电池仓。柜体双层结构，箱体内层为铝箔+ 隔热棉设计，能有效控制传导及辐射带来的热能传递。机柜的防水、防尘，防护性能等级达到 IP45。
带电池仓、风扇型。
384 内线
2
ODC08-A2a
18U 10U
带电池仓、热交换型。
1350×1150×650
400 外线
ODC08-A3a
带电池仓、空调型。
中容量 ODC08-A1b 1650×900×650
带电池仓、风扇型。
512 内线
3 256-768 ODC08-A2b
25U 18U
带电池仓、热交换型。
1650×1150×650
600 外线
线 ODC08-A3b
带电池仓、空调型。
ODC08-B1a 1650×900×700
带电池仓、风扇型。
512 内线
4
ODC08-B2
三盛户外机柜
17.门锁蕊开关过程中不能刮到柜体。
18.百叶窗处不能积水，同时要在内侧焊接网格为1mm的不锈钢过滤网。
19.柜体上装铰链和卡扣座的压铆螺母要用BS-M6
20.所有打胶处的胶体中不允许有杂质及其它污垢，打胶整齐美观。
21.防水接头必需带黑色橡胶封堵片，并安装牢固。
结构特点：
AMADA数控机床精工制作，加工精度±0.1mm;
ቤተ መጻሕፍቲ ባይዱ
SPCD优质冷轧碳素钢薄板制造，适合安装于各类恶劣环境中使用；
焊接成型框架，全密封结构；
内外循环系统完全独立；
双层隔热壁板，硅酸铝棉夹层，隔热恒温；
内嵌式柜门，锌合金铰链装配，120度开门限位；
户外专用全钢柜锁，3点锁止，符合IP65防护等级；
11. 机柜表面要求清洁,不能有锈迹.灰尘,油污等杂物.
12.防水胶条品牌为青岛美德,胶条不允许有破损现象。胶条与胶条接触的地方要打胶密封。
13.机柜厂家需做防水检验。
14.门禁与前门配合良好,保证门禁功能正常.
15.机柜前门无掉角现象，前门开关过程中不允许与柜体及铰链发生干涉磨擦以致刮掉漆现 象。
3. 所有钢板厚度应符合国标要求。
4.柜体和前门板对角线公差均为±5mm.
5.柜体.门板.顶盖.底座材质为优质冷扎钢板,厚度为1.5mm;电池层板以及支撑电池层板的零件的材质为优质冷扎钢板,厚度为2mm;门限位.门铰链,门扁杆材质为奥氏体不锈钢,板厚为2mm。
6.机柜焊接要求牢固可靠,不允许有虚焊,漏焊,裂缝等焊接缺陷;
内装式封闭底座，3mmC型钢制作，横梁加固；
磷酸盐防腐预处理，户外专用塑粉喷涂，耐酸碱、防腐蚀、防锈蚀、抗老化。
户外机柜产品知识介绍.
户外机柜目录•户外机柜发展历程•户外机柜介绍•户外机柜解决方案的应用•设计、生产与测试第一部分户外机柜发展历程户外机柜发展历程土建机房移动机房户外机柜网络普及第二部分户外机柜介绍户外机柜直接处于气候影响下的机壳，由金属、非金属或复合材料制成，尺寸能容纳通信或其它设备，能为内部设备提供机械和环境的保护；安装方式：落地式：靠墙安装、独立安装悬空式：挂杆安装、挂墙安装、在线杆间搭平台安装户外机柜方案优势快速反应、适应变化、降低成本、提高回报1.宜沟通：客户只与一个供应商打交道，便于沟通协调、效率提高。
2.宜管理：由一个服务商提供交钥匙服务，节省管理、人力等费用。
3.宜预算：得到量身定制的最优方案，工程预算精确控制，运行费用降低。
4.宜快速：选点容易，工厂装配调试，质量有保障，产品安装工期短。
产品能够根据网络及市场需要快速搬迁，投资不浪费。
户外机柜、户外机房、土建机房比较户外机柜空机柜温湿度水浸防雷系统配线系统监控系统烟感门禁照明系统热管理系统馈线系统户外机柜一体化解决方案户外机柜功能：¾热管理系统（HMS）¾照明系统¾防盗告警¾备用蓄电池换热仓照明灯蓄电池仓防盗锁门限位配线仓热管理系统风扇热交换器工业空调加热器２２０Ｖ交流灯48Ｖ直流灯照明系统告警系统温湿度传感器烟雾传感感水浸传感器门禁防雷接地系统户外机柜的接地网设计根据信息产业部相关技术规范精心设计而成，接地网按铁塔地网、机柜接地网、防雷接地网分区敷设,并按规范连接一体，构成综合接地网。
接地电阻小于5欧姆。
•EMC•防水性能•重量轻•强度高•外表美观•耐老化馈线系统乐通公司是通信物理连接设备的专业生产厂家，其产品在业界应用广泛，有DDF、ODF、MDF 等产品任您选择。
第三部分户外机柜的应用户外机柜在通信行业主要应用于：–无线移动基站–接入网–电源–无源除此之外，户外机柜在电力、广电、交通、CATV 等领域也得到广泛的应用。
BDF网络柜及综合配线产品知识培训
网络柜及综合布线产品WG01-A型标准机柜¾整体焊接框架结构，牢固可靠。
¾左右侧门及前后门均可拆卸，方便施工和机柜并架。
¾上下盖均有进线孔，可任意选择进线方式。
¾可选择玻璃门或全钢门。
¾标准宽度为600或800，深度有300、450、600、800等多种规格供用户选择，也可根据客户需求定制。
WG01-B型网络机柜¾整体焊接框架结构，牢固可靠。
¾左右侧门可前后门均可拆卸，方便施工和机柜并架。
¾上下盖均有进线孔，可任意选择进线方式。
¾前后左右均设计有充裕的走线空间，接地安全可靠。
¾标准宽度为600或800，也可根据客户需求定制。
¾采用铝合金型材立柱，外型美观。
¾热孔设计，机柜顶部可加装风扇，散热好。
¾左右侧门可前后门均可拆卸，方便施工和机柜并架。
¾上下盖均有进线孔，可任意选择进线方式。
¾前后左右均设计有充裕的走线空间，接地安全可靠。
¾提供8、16、24个10M/100M自适应的RJ-45以太网端口，支持自动或设定的全双工或半双工模式。
¾无阻塞设计，支持全线速转发¾支持设置基于端口的VLAN，保证终端用户数据的私密性。
以太网交换机L2000B系列远端管理型快速以太网交换机。
¾提供16、24个10M/100M自适应的RJ-45以太网端口，支持自动或设定的全双工或半双工模式¾无阻塞设计，支持全线速转发¾具有私有协议远程管理功能，不站用IP地址。
以太网交换机L2000C/D系列网管型快速以太网交换机。
¾提供16、24个10M/100M自适应的RJ-45以太网端口，支持自动或设定的全双工或半双工模式¾支持MDI，MDI-X自动识别，自动识别直通电缆和交叉电缆。
以太网交换机L3124型智能网管型快速以太网三层交换机。
letel户外机柜简介
关键要素
温控系统—热交换器 热交换器是通过散热片将内部 热量传导至外部，而机柜内外 空气通过风扇循环。机柜内外 完全隔绝（密封）。 优点：机柜完全密封、功 耗较低、寿命长、维护方 便。 缺点：机柜内温度受环境 温度影响，柜内温度一般 高于外界温度5~10度。
内循环 外 循环
热交换器型机柜散热原理
箱 体 内 壁
关键要素
机壳-防风 整体焊接箱体，结构强度高。机柜在正常使用状态下，可承受 60米/秒的强风破坏。 门限位在限位状态下可承受22m/s的风产生的载荷 。
关键要素
温控系统—热控制 根据不同的成本及条件要求，可采用：风扇、热交 换器、空调进行散热。 极低温地区可安装加热器提高箱体内温度。
FTTC+DSL 热交换器 最大192线 最大300线 AC220V， 无蓄电池 落地
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 热交换器 最大256线 最大500线 DC-48V，带 蓄电池 落地
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 风扇 最大96线 最大256线 AC220V， 无蓄电池 架空
产品及案例
某电信新建宽带接入
应用场景 散热方式 配线模块 电源 安装方式
电源系统 当设备允许交流输入时， 选用交流防雷配电单元 即可。同时可选油机接 口。 当设备只有直流输入， 需选用开关电源系统， 同时可采用蓄电池作为 后备电源。
关键要素
安装方式 可选落地、挂墙、架空、抱杆等多种安装方式，适 应不同的安装场景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FTTB+LAN 风扇 24口配线盘 AC220V，无 蓄电池 挂墙或抱箍
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 热交换器 最大96线 最大256线 AC220V， 无蓄电池 落地或挂墙
产品及案例
某电信新建宽带接入
电源系统 当设备允许交流输入时， 选用交流防雷配电单元 即可。同时可选油机接 口。 当设备只有直流输入， 需选用开关电源系统， 同时可采用蓄电池作为 后备电源。
关键要素
安装方式 可选落地、挂墙、架空、抱杆等多种安装方式，适 应不同的安装场景。
落地安装
挂墙安装
架空安装
关键要素
机壳-隔热 机柜采用“三明治”结构设计，最大限度隔绝外部热传导，使 机柜内部温度不发生急剧变化，杜绝凝露产生，同时降低热管 理能耗。 高性能PEF（高压发泡聚乙烯）隔热材料。 绝热效果好，导热系数小于0.030w/m.k 。 防火性能好，氧指数≥32。 耐侯性高、稳定性好，紫外线人工照射300小时，表层毫 无变化 。 耐腐蚀性优异，可耐多种化学药品，浸泡后基本不变形， 不龟裂。 箱 无任何有毒物质。 体 常用于汽车及高档住宅隔热等场合。 外 PEF 壳
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 热交换器 最大256线 最大500线 DC-48V，带 蓄电池 落地
产品及案例
某移动运行商移动基站
应用场景 散热方式 电源 安装方式
移动基站 热交换器 DC-48V， 带蓄电池 落地
风扇
热交换器
专用空调
加热器
关键要素
温控系统—风扇散热 风扇散热是通过强排风将机柜内 热量排出机柜。 优点：散热快，成本低，能耗 低。 缺点：机柜防尘防潮能力较低， 设备维护不便。
风扇型机柜散热原理
某风扇型机柜应用实例
风扇型户外机柜 不宜使用于环境 恶劣的区域。
质量保证
过程控制 乐通公司及户外机柜产品均已通过了泰尔认证。
应用方案
随着“光进铜退”及FTTx的大规模建设，户外机柜的典型应用主要有以下 几种场景。 FTTB（光纤到楼） FTTC（光纤到路边） FTTcab（电缆交接箱改造）
应用方案
高密度模块设计，保安接线排为10线/块， FA8-71E型保安接线排 测试接线排为16线/块。 可根据不同容量需求安装不同的钢背架， 配置灵活，安装简单方便，最大限度节 省网络投资。 光单元一般采用12芯熔配一体化单元或 直熔模块。
STO-82D型测试接线排
关键要素
FTTB（光纤到楼） 可采用FTTB+LAN或FTTB+DSL两种模式。 一般容量较小（96/192）。 通常采用综合网络箱或挂墙式户外机柜。 主要应用于新建小区或商业大楼。
应用方案
FTTC（光纤到路边） 通常采用FTTC+DSL模式。 用户数量96~1024不等。 可采用挂墙、落地、架空等多种安装方式。 主要应用于新城区（小区）或乡镇地区。
质量保证
设计验证
提吊实验机
测定机柜综合 结构强度
淋雨实验室
满足GJB870军用电子 设备方舱通用规范、 GJB20隔热及 防紫外线能力
综合实验室
剪切强度，抗弯强 度，盐雾试验，抗 冲击试验，燃烧试 验等
产品概要
户外机柜发展历程
至电话 发明以来 受技术限制， ， 以无源设备 为主，主要 满足电缆的 接割功能。 至1980年代 随着电子和 材料技术的 发展，同时 西方国家土 地资源的限 制，逐步开 始应用。主 要特点是功 能强，可靠 性高，价格 高。 至2000年代 年代 通信网络的 高速发展， （光进铜退 及FTTx建 设），带动 了对快速建 网的需求。 主要特点是 成本低，操 作简单，安 装快捷。 未来
楼顶 山地 工厂集成 平地 雪域 集成运输 沿海 沙漠 整体吊装
关键要素
户外机柜的组成
户外机柜
机壳
温控系统
照明单元
监控系统
防雷系统
配线系统
电源系统
撞击感应 倾斜
温湿度
水浸
烟感
门禁
语音信号
动力监控
雷击
关键要素
机壳-防水防尘（IP等级）
铝板 不锈钢板 覆镁铝锌板 热镀锌板 ……
材料的防腐性能与成 本基本成正比，覆镁 铝锌板具有最优的性 价比。
铝板
不锈钢板
覆镁铝锌板
关键要素
机壳-防盗 内安装、内固定，无外露 螺钉 ； 专业户外防堵、防水锁 ； 多点锁定； 门铰链内置； 可选外加锁罩结构，多 重保护。
关键要素
温控系统—机柜空调 采用专用机柜空调直接制冷，机柜在满足工作温度要求的同时， 基本不受环境温度的制约。 优点：柜内温度可控度高，散热效果好。 缺点：能耗高、维护不便，成本高。
关键要素
温控系统—三种散热方式的对比
防水、防 尘 IP45, 采 用 专用防尘 风扇 网，需定 型 期清理维 护。 类型 散热 能耗 防潮 使用环境 维护便 利性
关键要素
防雷系统 交流输入，避雷器提供可靠的雷击防护。 用户端口，保安单元为主设备提供防护。 机柜的金属部分互连并接至接地排，任意两点之间接地电阻小 于0.1Ω。
关键要素
配线系统
专为户外柜应用而开发的语 音/ADSL模块及光纤配线单 元等。
FTTC+DSL 热交换器 最大192线 最大300线 AC220V， 无蓄电池 落地
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 热交换器 最大256线 最大500线 DC-48V，带 蓄电池 落地
箱 体 内 壁
关键要素
机壳-防风 整体焊接箱体，结构强度高。机柜在正常使用状态下，可承受 60米/秒的强风破坏。 门限位在限位状态下可承受22m/s的风产生的载荷 。
关键要素
温控系统—热控制 根据不同的成本及条件要求，可采用：风扇、热交 换器、空调进行散热。 极低温地区可安装加热器提高箱体内温度。
乐通通信
户外机柜产品介绍
目录
•产品概要 •关键要素 •质量保证 •典型应用方案 •产品及案例
产品概要
户外机柜定义
广义上讲，直接处于气候影响下 的机壳，由金属、非金属或复合 材料制成，尺寸能容纳通信或其 它设备，能为内部设备提供机械 和环境的保护。 狭义上讲，指容纳有源通信设备， 具备防水、防尘、防盗、隔热控 温等功能的机壳。通常由金属材 料制成。
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 风扇 最大256线 最大500线 AC220V， 无蓄电池 落地
产品及案例
某电信宽带改造
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTcab 风扇 最大256线 最大800线 DC-48V， 带蓄电池 落地
产品及案例
某海外运营商接入点
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 风扇 最大256线 无（另配箱 体） DC-48V， 带蓄电池 落地
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTC+DSL 风扇 最大96线 最大256线 AC220V， 无蓄电池 架空
产品及案例
某电信新建宽带接入
应用场景 散热方式 配线模块 电源 安装方式
应用方案
FTTcab（电缆交接箱改造） 可根据宽带业务需求选取不同的容量。 在原电缆交接箱处就近放置，可挂墙、落地或架空等多种安装 方式。 常用于旧城区宽带改造，利用原有电缆传输语音信号，DSLAM 下移后通过光纤传输数据信号。 可保留原电缆交接箱或重新割接。
关键要素
温控系统—热交换器 热交换器是通过散热片将内部 热量传导至外部，而机柜内外 空气通过风扇循环。机柜内外 完全隔绝（密封）。 优点：机柜完全密封、功 耗较低、寿命长、维护方 便。 缺点：机柜内温度受环境 温度影响，柜内温度一般 高于外界温度5~10度。
内循环 外 循环
热交换器型机柜散热原理
质量保证
技术能力 乐通拥有雄厚的机柜研发实力，专门研 究户外机柜的研发人员超过20名，其中 部分为原信产部户外机柜行业标准 （YD/T 1537-2006 《通信系统用户外 机柜一般要求》 ）起草人。 户外机柜必须从原理上得到试验及长期 的应用。乐通拥有多年的行业经验，同 时专门针对户外机柜的热管理系统进行 仿真及试验，保证产品在设计阶段就满 足客户需求。
产品及案例
某电信宽带改造
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
FTTcab 风扇 最大192线 最大500线 DC-48V，带 蓄电池 落地
产品及案例
某电信新建宽带接入
应用场景 散热方式 DSLAM 配线模块 电源 安装方式
对于柜体，所有拼接缝隙结构 采用满焊的结构形式或高性能 密封硅胶。 对于门框，采用类似汽车使用 的三元乙丙优质密封条的结构。 对于进缆孔，采用进缆密封橡 胶接口，同时在施工时辅以密 封胶泥。
密封性是保证机柜 防水防尘性能重要 也是唯一因素。
关键要素
机壳-防腐
表面喷涂优异的户外粉 材料的选择：
抱杆安装
关键要素
系统集成 系统集成不仅仅是将不同的产品简单的集合在一起， 还需要： 全面了解行业应用及特点，为客户提供最合适的 解决方案。 具有丰富的经验，以应对不同的变化。 了解多个相关的行业，具备雄厚的技术实力。
