电阻的串联和并联
电阻的串联和并联
小结
R总=R1+R2
1=1 +1 R总 R1 R2
串联
并联
U1 =R 1
U2 R2
I1 =R 2
I2 R1
电阻的串联和并联
1、两个定值电阻R1、R2,它们串联之后的总阻 值R总与它们各自的阻值有什么关系?
设电源电压为U总,R1两端电压为U1,
R2两端电压为U2;电路中电流为I
I
根据串联电路的电压关系,有:
U总= U1+ U2………………………①
R1
R2
由欧姆定律I=U/R
得:U1=IR1
U2=IR2 代入①式,得:IR总=IR1+IR2
1=
2
R R
1 2
串联电路中各用电器两端电压之
比等于各用电器电阻之比
3、两个定值电阻R1、R2,它们并联之后的总阻 值R总与它们各自的阻值有什, 通过R1的电流为I1,通过R2的电流为I2 I
根据并联电路的电流关系,有:
I1 R1
I总= I1+ I2………………………①
2、并联电路中通过各用电器的电流 与各用电器电阻之间有什么关系?
由欧姆定律I=U/R
得:I1=U/R1
①
I
I2=U/R2
②
四、并联电路电流分配规律:
U1
I1 R1 I2 R2
I1 I2
=
RIIU12 1==RR
R2 11
1
=
R2 R1
并R联电2 路中R通2过各用电器的电流
之比等于各用电器电阻的反比
由欧姆定律I=U/R
I2 R2
得:I1=U/R1
I2=U/R2 代入①式,得:U/R总=U/R1+U/R2
电阻的串联和并联
电阻的串联知识点1---电阻的串联1、电路中各处电流,即I1=I2=I3=I;2、串联电路两端总电压等于各部分电路两端的电压,即:U=U1+U2+U3;3、串联电路的总电阻,等于各串联电阻,即:R=R1+R2+R3,若是n个相同的电阻R′串联,则R=n R′;串联的电阻有作用,每个电阻所分担的电压跟它的电阻成;串联电路的总电阻比任何一个导体的电阻都要,串联时相当于导体长度。
例1.阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是.若通过R1的电流为0.2A,则通过电阻R2的电流是,R2两端的电压是.例2.R1与R2串联后的总电阻为350Ω,已知电阻R1=170Ω,则电阻R2= Ω.例3.电阻R1、R2串联在电路中,已知R1∶R2=3∶2,则通过两电阻的电流之比I1∶I2= ,电阻两端的电压之比U1∶U2= .例4.R1=5Ω,R2=10Ω,串联后接到6V的电源上,则R1两端的电U1为,R2两端的电压U2为,U1∶U2= .例5.电阻R1=30Ω,与电阻R2串联后总电阻为90Ω,则电阻R2为Ω.例6.粗细相同的两根铝导线,长度关系是L1>L2,串联接入电路后,其电流和两端电压的关系是().A.I1>I2,U1<U2 B.I1<I2,U1>U2 C.I1=I2,U1>U2 D.I1=I2,U1<U2例7.串联电路随着用电器的个数增加,其总电阻().A.变大 B.变小C.不变 D.无法判断例8.如图1,R1=6Ω,U2=3V,总电压为7V,求:R2为多大?例9.如图2,R1=2Ω,R2=3Ω,电压表的示数为1V.求:R2两端的电压和电源电压.例10.如图3所示的电路,电压U为24V,电流表的示数为1.2A,电压表的示数为6V,则电阻R1阻值为Ω.例11.电阻R1和R2串联后的总电阻是1.5k Ω,接入电路后,R1两端的电压为6V,R2两端的电压为3V,则R1的阻值是Ω.例12.如图4所示,已知R1=6Ω,U∶U2=4∶1,则R2的阻值是Ω,U1∶U2= .例13.如图5所示的电路,R1的阻值为10Ω,电流表的示数为0.4A,电压表的示数为3.2V.求:R1两端的电压,R2的阻值及电源电压.例14.如图7所示的电路,电源电压为20V,R1=25Ω,电流表的示数为0.25A,求R2的阻值和电压表的示数.图1图2图5图3图4图7课 后 作 业1.如图1所示,小灯泡正常发光时灯丝的电阻是7.5Ω,电压是1.5V .如果电源电压为4V ,要使小灯泡正常发光,应串联一个变阻器分去电压 V ,并控制电路中的电流为 A ,调节滑动变阻器的阻值为 Ω.2.如图2所示,电流表的示数是0.3A ,灯泡L 的电阻为3Ω,整个电路的电阻为30Ω,那么,灯泡两端的电压为 V ,电压表的示数是 V .3.将电阻R 1、R 2串联在电路中,已知:R 1=3R 2,总电压为4V ,则R 1两端的电压为()A .4VB .3VC .2VD .1V 4.两根长度相同,粗细不同的锰铜丝,把它们串联在电路中,则( ). A .粗的电流大,且电压也大 B .细的电流大,且电压也大C .粗的、细的电流一样大,但细的电压大D .粗的、细的电流一样大,但粗的电压大 5.一段导体的电阻增加3Ω后,接在原电源上,发现通过该导体的电流是原来的4/5,则该导体原来的阻值是多少?6.如图3所示的电路,R 1=20Ω,变阻器R 2的阻值范围为0~40Ω,当变阻器滑片P 移至变阻器的中点时,电流表的示数为0.5A ,那么当变阻器滑片P 移至阻值最大位置时,电流表的示数多大?7.如图4所示的电路中,当变阻器的滑片在向右移动过程中,变阻器连接入电路的阻值将 ,电路中的电流将 ,电阻R 1两端的电压将 .(填“变大”、“变小”或“不变”)8.如图5所示当滑动变阻器的滑片自左向右移动的过程中,电路的总电阻、电流表示数和电压表示数的变化情况分别是( ). A .变小、变大、不变 B.不变、变大、变小 C .变大、变小、变小 D .变大、变大、变大 9.如图6所示的电路,移动滑片P ,使电压表的示数由U 1变化到U 2,已知U 1∶U 2=5∶2,则滑动变阻器滑片移动前后,通过电阻R 的电流之比为( ). A.5∶2 B .2∶5 C .1∶1 D .无法判断10.将电阻R 1和R 2组成串联电阻R 1∶R 2=3∶1,如果电路两端的总电压是12V,R 1两的电压 A .4V B .3V C .8V D .9V 11.某用电器R 1上标有“10Ω 3A ”,另一用电器R 2上标有“50Ω 1.5A ”,串联后接到电源上,为了使其中一个用电器正常工作,电源电压应不超过何值?12.如图7,R 1=10Ω,R 2是阻值为0~40Ω的变阻器,电源电压为12V .当P 在B 端时,电压表的示数多大?当P 在AB 中点时,电流表、电压表的示数各多大?图3图1图2图4图5图7图6电阻的并联电阻的并联1、并联电路中的总电流 各支路中的电流之和。
电阻的串并联
S
V
I
R总=R1+R2
结论:
A
S
R总 U
串联电路的总电阻等于各
串联导体的电阻之和
讨论:若有n 个电阻R1、R2、·、Rn串 · · 联,则它们的总电阻R 等于多少?
R总=R1+R2+·+Rn · ·
如果n个相同阻值的电阻串联,总电阻 等于多少?
R总=nR
[例题1] 把电阻为10Ω的灯泡和电阻为20Ω的灯 泡串联起来,接在电压是6伏特的电源上,求这个 电路中的电流。 解: R=R1+R2 =10Ω+20Ω =30Ω
R1
+
R2=R来自这相当于增加了导体的长度
特点是:串联电路的总电阻比任何一个导体 的电阻大。
2、推导串联电路的总电阻: V
U
I
A
R1
R2
串联电路电流规律: I=I1=I2 IR总 根据欧姆定律得: U总=_____,
U1
U2
I1R1 =IR1 I2R2 =IR2 U1=__________,U2=____________ 再根据串联电路电压规律:
电流分配与电阻成反比
的电流1.5A
I
R2=40Ω
U
例2:把一个4Ω的电阻器R1和一个6Ω的 电阻器R2串联起来接入电路,求它们的总 电阻R总。若电路中的电流为1.2A,求每个电 阻器两端的电压及总电阻两端的电压。
解:总电阻为
R1=4
U1 U R2=6 U2 I=1.2A
R总=R1+R2=4Ω+6Ω=10 Ω R1、 R2两端的电压分别为 U1=IR1=1.2A× 4Ω=4.8V
欧姆定律
1.内容:一段导体中的电流,跟这段导体两 端的电压成正比,跟这段导体的电阻成反比。 这个规律叫欧姆定律。 I(A) U 2.公式: I = 单位:U(V) R R(Ω)

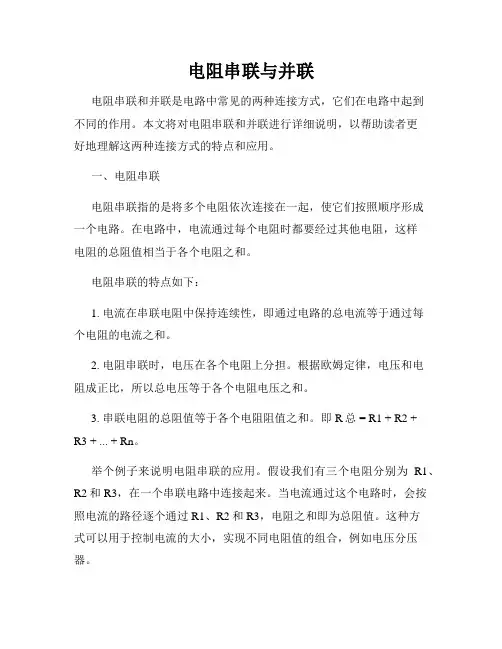

电阻串联与并联
电阻串联与并联电阻串联和并联是电路中常见的两种连接方式,它们在电路中起到不同的作用。
本文将对电阻串联和并联进行详细说明,以帮助读者更好地理解这两种连接方式的特点和应用。
一、电阻串联电阻串联指的是将多个电阻依次连接在一起,使它们按照顺序形成一个电路。
在电路中,电流通过每个电阻时都要经过其他电阻,这样电阻的总阻值相当于各个电阻之和。
电阻串联的特点如下:1. 电流在串联电阻中保持连续性,即通过电路的总电流等于通过每个电阻的电流之和。
2. 电阻串联时,电压在各个电阻上分担。
根据欧姆定律,电压和电阻成正比,所以总电压等于各个电阻电压之和。
3. 串联电阻的总阻值等于各个电阻阻值之和。
即R总 = R1 + R2 +R3 + ... + Rn。
举个例子来说明电阻串联的应用。
假设我们有三个电阻分别为R1、R2和R3,在一个串联电路中连接起来。
当电流通过这个电路时,会按照电流的路径逐个通过R1、R2和R3,电阻之和即为总阻值。
这种方式可以用于控制电流的大小,实现不同电阻值的组合,例如电压分压器。
二、电阻并联电阻并联指的是将多个电阻同时连接在一起,使它们形成一个分支,这些分支再汇集到一个点上。
在并联电路中,每个电阻之间具有相同的电压差,而整个电路中的总电流等于各个分支电流之和。
电阻并联的特点如下:1. 电压在并联电阻中保持相同,即通过每个电阻的电压相等。
2. 电流在各个分支中分担,根据欧姆定律,电流和电阻成反比,所以总电流等于各个分支电流之和。
3. 并联电阻的总阻值可以通过公式1/R总 = 1/R1 + 1/R2 + 1/R3 + ...+ 1/Rn 计算得到。
举个例子来说明电阻并联的应用。
假设我们有三个电阻分别为R1、R2和R3,并行连接在一个电路中。
当电流通过这个电路时,每个电阻内的电流相等,而总电流等于各个分支电流之和。
这种方式可以用于增大电路的容量,例如在家庭用电中,将多个电器并联将使电流分散,减轻电网的负担。
电阻的串联和并联
电路分析
串联和并联电阻在电路分析中非 常重要,因为它们可以用来控制 电流和电压的大小,进而影响整
个电路的性能。
展望
01
未来研究方向
在未来的研究中,可以进一步探讨不同材料、不同几何形状的电阻器在
串联和并联情况下的性能差异,以及如何通过优化设计来提高电路的性
能。
02
技术应用
随着科技的不断发展,电阻的串联和并联技术将广泛应用于电子、通信
电阻的串联和并联
汇报人: 日期:
目录
• 电阻的串联 • 电阻的并联 • 电阻的串并联组合 • 电阻的串并联实验 • 总结与展望
01
电阻的串联
串联的定义
串联是电阻器的一种连接方式 ,其中两个或更多的电阻器首 尾相连,只有一个公共点。
在电路中,如果两个或更多的 电阻器串联,它们共享相同的 电流。
串联电阻的总电阻等于各个电 阻的电阻之和。
并联电路中的每个电阻器都独立地分担了整个电路的电压,因此它们不会相互影 响。
并联电阻的计算
并联电阻的计算公式是:1/R = 1/R1 + 1/R2 + ... + 1/Rn
例如,如果有两个并联的电阻器 R1 和 R2,它们的电阻分别为 10 欧姆和 20 欧姆,那么总电阻 R = 1/(1/10 + 1/20) = 6.67 欧姆。
在一些需要高电阻值的电路中,如果只有一个高电阻,那么可以采用串联的方式连 接多个相同的高电阻来达到所需的总电阻值。
串联电阻也可以用于分压,当电流通过串联电阻时,每个电阻都会分担一部分电压 。
02
电阻的并联
并联的定义
并联是将两个或多个电阻器连接到电路中,每个电阻器都与相同的电压源相连, 并且每个电阻器都独立于其他电阻器的电流。
电阻的串并联
电阻的串并联电阻是电学中的基本元件之一,广泛应用于电路中。
在电路中,电阻可以以串联或并联的方式连接,分别称为电阻的串联和并联。
一、电阻的串联电阻的串联是指将多个电阻依次连接起来,形成一个回路。
在串联电路中,电流只有一条通路可走,电阻依次排列在该通路上。
串联电阻的总电阻为各个电阻值的代数和。
设有电阻R1、R2、R3依次串联,则串联电阻RT的计算公式为:RT = R1 + R2 + R3串联电路中,电流在电阻之间产生的压差会根据电阻的大小而分配。
根据欧姆定律,电流在不同电阻之间的电压满足以下关系:U1 = IR1U2 = IR2U3 = IR3其中U1、U2、U3表示电阻R1、R2、R3两端的电压,I为串联电路的总电流。
二、电阻的并联电阻的并联是指将多个电阻并排连接,形成一个平行的分支。
在并联电路中,电压相同,电流分担在各个分支之间。
并联电阻的总电阻为各个电阻值的倒数之和的倒数。
设有电阻R1、R2、R3并联,则并联电阻RP的计算公式为:1/RP = 1/R1 + 1/R2 + 1/R3并联电路中,各个电阻上的电压相同,电流根据电阻大小进行分担。
根据欧姆定律,电流在并联电阻上的分担满足以下关系:I = I1 + I2 + I3其中I1、I2、I3为分别通过电阻R1、R2、R3的电流。
三、串并联的应用串联和并联电路广泛应用于各个领域,例如家庭用电、通信系统、电子电路等。
在家庭用电中,常见的电器设备往往采用并联电路连接。
由于并联电路中电压相同,当一个设备发生故障时,不会影响其他设备的正常工作。
在通信系统中,电阻的串联和并联用于阻止电流的干扰,确保通信信号的稳定传输。
在电子电路中,串联电阻常用于限制电流大小,保护其他元件不受损坏;并联电阻则用于调节电路的电压,实现电路的稳定工作。
总结:电阻的串联和并联是电路中常见的连接方式。
串联电阻的总电阻为各个电阻值之和,电流依次通过各个电阻;并联电阻的总电阻为各个电阻的倒数之和的倒数,电压相同,电流分担在各个分支上。
串联并联中电阻的关系
串并联电路中电阻的关系如下:
串联电路的总电阻等于各串联导体电阻之和,即R串=R1+R2+-+Rn。
并联电路的总电阻的倒数等于各并联电阻的倒数和,即1/R并=1/R1+1/R2+--+1/Rn。
串联电路的电阻和功率的关系
在串联电路中,由P=UI=I²R,I相同时,R越大,P越大。
即在串联电路中,电阻越大,实际电功率越大。
在并联电路中,P=UI=U²/R,U相同时,R越大,P越小。
所以在并联电路中,电阻越大,实际电功率越小。
电功率是作为表示电流做功快慢的物理量,一个用电器功率的大小数值上等于它在1秒内所消耗的电能。
如果在t(SI单位为J)这么长的时间内消耗的电能W(SI单位为J),那么这个用电器的电功率就是P=W/t。
电功率还等于导体两端电压与通过导体电流的乘积。
电阻的串联与并联关系
电阻的串联与并联关系电阻在电路中起到控制电流的作用,而电阻的串联与并联则是对多个电阻进行连接的方式。
了解电阻的串联与并联关系对于电路设计与分析非常重要。
一、电阻的串联连接电阻的串联连接是指将多个电阻按照一定顺序连接起来,电流依次通过每个电阻。
串联连接时,多个电阻之间没有分支,形成了一个电阻的总和。
以两个电阻R1和R2的串联连接为例,其电路图如下所示:```—————[R1]—————[R2]—————```在串联连接的电路中,总电阻等于各个电阻之和:R = R1 + R2总电阻的增加使得电流减小,因为电流与电阻成反比。
二、电阻的并联连接电阻的并联连接是指将多个电阻同时连接在电路中,各个电阻之间具有相同的电压。
并联连接时,多个电阻通过并联节点共享电流。
以两个电阻R1和R2的并联连接为例,其电路图如下所示:```—————[R1]—————|—————[R2]—————```在并联连接的电路中,总电阻满足以下计算公式:1/R = 1/R1 + 1/R2总电阻的计算是通过倒数求和得到的。
总电阻的减小使得电流增加,因为电流与电阻成正比。
三、串联与并联关系的实际应用串联与并联连接在电路设计和应用中都有各自的优势和应用场景。
1. 串联连接的应用:- 串联连接可以进行电阻值的叠加,可以实现灵活的电阻调节。
- 在电路中需要分配不同电压给各个电阻时,可以采用串联连接的方式。
- 串联连接可以降低电流,适用于需要控制电流大小的场合。
2. 并联连接的应用:- 并联连接能够分摊电流,适用于需要大电流供应的场合。
- 并联连接可以降低总电阻,提高电路的效率。
- 在需要使各个电阻获得相同电压的情况下,可以采用并联连接。
除了串联与并联之外,电阻还可能存在一些特殊的连接方式,如星型连接和三角形连接。
在实际电路设计中,根据不同的需求选择合适的连接方式可以充分发挥电阻的作用。
总结:电阻的串联与并联关系对电路的设计和分析有重要影响。
串联连接使得电阻值叠加,电流依次通过各个电阻;并联连接能够分摊电流,降低总电阻。
电阻的串联和并联
电阻的串联和并联1. 电阻的定义电阻(Resistance,符号R)是电路元件对电流的阻碍作用,是电路中电子流动的障碍。
电阻的单位是欧姆(Ohm,符号Ω),常用的单位还有千欧(kΩ)和兆欧(MΩ)。
2. 电阻的串联2.1 串联电路的定义串联电路是指将多个电阻依次连接在一起,形成一个电路。
在串联电路中,电流只有一条路径可以流通,因此电路中的电流在各个电阻中是相同的。
2.2 串联电路的总电阻在串联电路中,各个电阻的总电阻(Req)等于各个电阻的阻值(R1、R2、…、Rn)之和。
即:[ Req = R1 + R2 + … + Rn ]2.3 串联电路的特点(1)电流相等:在串联电路中,通过各个电阻的电流相等。
(2)电压分配:在串联电路中,各个电阻两端的电压之比等于它们的阻值之比。
(3)功率分配:在串联电路中,各个电阻消耗的功率之比等于它们的阻值之比。
3. 电阻的并联3.1 并联电路的定义并联电路是指将多个电阻并排连接在一起,形成一个电路。
在并联电路中,各个电阻的两端电压相同,电流在各个电阻之间分流。
3.2 并联电路的总电阻在并联电路中,各个电阻的总电阻(Req)可以通过以下公式计算:[ = + + … + ]3.3 并联电路的特点(1)电压相等:在并联电路中,各个电阻的两端电压相等。
(2)电流分配:在并联电路中,通过各个电阻的电流之比等于它们的阻值之比的倒数。
(3)功率分配:在并联电路中,各个电阻消耗的功率之比等于它们的阻值之比的倒数。
4. 串联和并联电路的应用4.1 串联电路的应用串联电路在实际应用中主要用于测量电压、电流和功率等。
例如,电压表、电流表和电阻表等都是基于串联电路的原理制成的。
4.2 并联电路的应用并联电路在实际应用中主要用于测量电压和电流等。
例如,多用电表就是基于并联电路的原理制成的。
5. 总结本文介绍了电阻的串联和并联电路的基本概念、公式和特点。
掌握了这些知识,读者可以更好地理解和应用电阻串联和并联电路,为电路设计和分析提供帮助。
电阻并联 串联
电阻并联串联电阻是电路中常用的元件之一,它是在电路中提供电阻力的元件。
在电路中,电阻可以进行串联和并联,这是电路设计中的基本元素。
串联和并联的组合方式不同,会影响电路的性质和使用。
一、串联电阻的概念和计算方法串联电阻是指将电路中的电阻依次排列在同一电路路径上,串联在一起,形成一个串联电路回路。
串联电路的电阻值相当于所有电阻值之和。
例如:我们将三个电阻A、B、C依次串联在一起,电阻值分别为10Ω、20Ω、30Ω,则串联电路的总电阻为:10Ω+20Ω+30Ω=60Ω。
串联电路的电阻值计算公式为:总电阻= R1 + R2 + R3 + … + Rn其中,R1、R2、R3、…、Rn分别为电路中的每个电阻的电阻值。
串联电路的特点是电流能够依次通过每个电阻,并且若一个电阻损耗或故障,其他电阻也会受到影响,整个电路将被中断。
二、并联电阻的概念和计算方法并联电阻是指将电路中的电阻分别连到同一电路节点上,使它们形成一个并联电路回路。
并联电路的电阻值相当于所有电阻值的倒数之和的倒数。
例如:我们将三个电阻A、B、C连接在同一电路节点上,电阻值分别为10Ω、20Ω、30Ω,则并联电路的总电阻为:1/(1/10Ω + 1/20Ω + 1/30Ω) = 5.45Ω。
并联电路的电阻值计算公式为:总电阻 = 1 / (1/ R1 + 1/ R2 + 1/ R3 + … + 1/ Rn)其中,R1、R2、R3、…、Rn分别为电路中的每个电阻的电阻值。
并联电路的特点是电流能够分流,每个电阻上的电流相等,而总电流等于各个分流电流的和。
三、串联和并联的应用串联电阻可以用于电路的调节和控制。
例如电子电路中的电压调节器(如调整LED灯亮度的明亮度调节器),就是通过改变串联电阻的电阻值,从而调节电路的电压大小,实现电路的控制。
并联电阻可以用于电路中的负载匹配和检测。
例如,在音频放大器电路中,使用并联电阻作为负载匹配器,调整输入和输出电阻之间的阻抗匹配。
电路的电阻串联和并联的效果
电路的电阻串联和并联的效果电阻是电路中常见的元件之一,它对电流的流动产生一定的阻碍。
电阻串联和并联是两种常见的电路连接方式,它们对电路整体的电阻产生不同的影响。
本文将重点探讨电阻串联和并联的效果以及其在电路设计中的应用。
一、电阻串联效果电阻串联是将多个电阻元件连接在一起,电流依次通过各个电阻。
在电阻串联时,总电阻等于各个电阻之和,即Rt = R1 + R2 + R3 + ... + Rn。
电流在串联电路中的分布是相同的,而电压在各个电阻上的分布是不同的,与各个电阻的值成正比。
例如,假设有三个电阻R1、R2和R3串联连接,它们的阻值分别为10Ω、20Ω和30Ω,电流从源端流入电路,流经R1、R2和R3,再回到源端。
根据串联电路的特性,总电阻Rt等于各个电阻之和,即Rt = 10Ω + 20Ω + 30Ω = 60Ω。
在串联电路中,电流相同,即I1 = I2 = I3 = I,根据欧姆定律可知,电压在各个电阻上的分布不同,分别为V1 =R1 * I,V2 = R2 * I和V3 = R3 * I。
串联电路的特点是总电阻大于其中任何一个电阻,电压分布不均匀,且电流相同。
在电路设计中,串联电路常用于调节电压或提供更高的电阻值需求。
二、电阻并联效果电阻并联是将多个电阻元件的一端连接在一起,另一端连接在一起,形成一个平行的路径供电流通过。
在电阻并联时,总电阻的倒数等于各个电阻倒数之和的倒数,即1/Rt = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。
举个例子,假设有三个电阻R1、R2和R3并联连接,它们的阻值分别为10Ω、20Ω和30Ω。
根据并联电路的特性,总电阻的倒数等于各个电阻倒数之和的倒数,即1/Rt = 1/10Ω + 1/20Ω + 1/30Ω。
将计算得到的总电阻的倒数再求倒数,即得到总电阻Rt。
并联电路的特点是总电阻小于其中任何一个电阻,电压相同,电流分布不均匀。
在电路设计中,并联电路常用于调节电流或提供更低的电阻值需求。
电阻的串联和并联
串并联电阻的电路图
串联电阻电路图
串联电阻的电路图较为简单,只需将各电阻首尾相连,电流从一端流入,另一端流出即可。
并联电阻电路图
并联电阻的电路图通常有分支,各分支之间通过节点连接。电流从电源流入,分支分别流向各个电阻,然后汇 合后流回电源。
串并联电阻的应用
串联电阻应用
串联电阻常用于限制电流,例如在电源和用电器之间串联一个电阻,可以减小电流对用电器的冲击。 另外,串联电阻还可以用于分压,例如在电路中串联两个电阻,可以分担电源电压,从而调整电路中 的电压。
THANKS
计算公式:总电阻(R_total)=各电阻 之和
1. 如果三个电阻R1、R2、R3串联,则 总电阻R_total=R1+R2+R3
串联电阻的电路图
01
02
03
描述
串联电阻的电路图可以由 一个长方形或矩形的闭合 路径表示,每个节点表示 一个电阻的连接点。
示例
假设有3个电阻R1、R2、 R3串联,其电路图可以 表示为:R1->R2->R3>电源。
05
03
2. 限流
在电源与负载之间串联电阻,可以降 低流过负载的电流大小,从而保护负 载不因电流过大而受损。
04
3. 增大电阻
串联电阻可以增大整个电路的电阻, 从而控制电流的大小。
02
电阻的并联
并联电阻的计算
计算公式
总电阻的倒数等于各并联 电阻的倒数之和。
实例
如果两个5欧姆的电阻并 联,其总电阻为2.5欧姆 。
公式变形
总电阻等于各并联电阻的 倒数之和的倒数。
并联电阻的电路图
电路图中,两个或更多的电阻器并排连接,每个电阻器的一 端都连接到相同的电压源,而另一端都连接到相同的电流源 。
(完整版)电阻的串联和并联
知识点一:;:电阻的串联有以下几个特点:(指R1、R2 串联,串得越多,总电阻越大)①电流:I=I 1=I2(串联电路中各处的电流相等)②电压:U=U 1+U2(串联电路中总电压等于各部分电路电压之和)③电阻:R=R1+R2(串联电路中总电阻等于各串联电阻之和);如果n 个等值电阻(R)串联,则有R 总=nR注:总电阻比任何一个分电阻都大,其原因是电阻串联相当于增加了导体的长度;④分压作用:U1/U 2=R 1/R 2(阻值越大的电阻分得电压越多,反之分得电压越少)⑤比例关系:电流:I1∶I2=1∶1例题:电阻为12Ω的电铃正常工作时的电压为 6 V ,若把它接在8 V 的电路上,需要给它串联一个多大的电阻?(要求画出电路图,在图上标出有关物理量)例题:把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中,流过R1、R2的电流之比是,R1、R2两端的电压之比是_______________________ 。
例题:如图所示,电源电压为10V,闭合开关S后,电流表、电压表的示数分别为O.5A和6V。
求:(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时,解题过程如下:根据欧姆定律:R2=U/I=6V/0.5A=12 Ω请你指出马平同学在解题过程中存在的错误,并写出正确的解题过程。
练习1.电阻R1和R2串联后接在电压为 6 V 的电源上,电阻R1=2Ω,R2=4Ω,求:(1)总电阻.(2)R 1两端的电压.(要求画出电路图,在图上标出有关物理量)2.如图所示的电路中,若电源电压保持 6 V 不变,电阻R1=10Ω,滑动变阻器R2的变化范围是O~20Ω.求:(1)欲使电压表的示数为 4 V,则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?(2)当滑动变阻器连人电路的电阻为20Ω时,电流表、电压表的示数分别是多大?电阻的串联和并联3.把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中,流过R1、R2的电流之比是______R 1、R 2两端的电压之比是知识点二;.电阻的并联有以下几个特点: (指 R 1、R 2 并联,并得越多,总电阻越小 )①电流:I=I 1+I 2(干路电流等于各支路电流之和 ) U=U 1=U 2(干路电压等于各支路电压 ) 1/R=1/R 1+ 1/R 2 (总电阻的倒数等于各支路电阻的倒数之和 ); 注:总电阻比任何一个分电阻都小,其原因是电阻并联相当于增加了导体的横截面积;②电压:③电阻:变形式 R=R 1.R 2/(R 1+R 2)此变形式只适用于两个电阻并联的情况,多于两个电阻并联 则不适用。
电阻的串并联与电阻的计算
电阻的串并联与电阻的计算电阻是电路中一种用于限制电流流动的元件。
在电路中,电阻可以串联或并联进行连接以达到不同的电阻值和电流分布。
本文将介绍电阻的串联与并联的概念,并介绍如何计算串联和并联电阻。
一、电阻的串联电阻的串联是指将多个电阻按照顺序连接在一起,电流先通过第一个电阻,然后通过第二个电阻,以此类推,直到通过最后一个电阻。
在串联电路中,电流是相同的,而电压则分布在各个电阻上。
为了计算电阻的串联值,我们需要将所有电阻的阻值相加。
假设有两个串联的电阻R₁和R₂,它们的阻值分别为R₁和R₂,串联电阻的阻值Rₓ可用以下公式计算:1/Rₓ = 1/R₁ + 1/R₂根据以上公式,可以得到最终的串联电阻值。
例如,有两个串联电阻为10Ω和20Ω,按照上述公式计算可得:1/Rₓ = 1/10 + 1/20 = 3/20Rₓ = 20/3 Ω这样,两个10Ω和20Ω的串联电阻的总阻值为20/3Ω。
二、电阻的并联电阻的并联是指将多个电阻连接在一起,它们的两端分别接在电路的相同两点上。
在并联电路中,电压是相同的,而电流则按照每个电阻的电阻值来分配。
为了计算电阻的并联值,我们需要将所有电阻的倒数相加后再取倒数。
假设有两个并联的电阻R₁和R₂,它们的阻值分别为R₁和R₂,并联电阻的阻值Rₓ可用以下公式计算:Rₓ = 1 / (1/R₁ + 1/R₂)根据以上公式,可以得到最终的并联电阻值。
例如,有两个并联电阻为10Ω和20Ω,按照上述公式计算可得:Rₓ = 1 / (1/10 + 1/20) = 20/3 Ω这样,两个10Ω和20Ω的并联电阻的总阻值为20/3Ω。
总结:1. 电阻的串联是将多个电阻按照顺序连接在一起,电流相同,阻值相加得到最终的串联电阻值。
2. 电阻的并联是将多个电阻连接在一起,电压相同,将电阻的倒数相加后再取倒数得到最终的并联电阻值。
3. 电阻的串联和并联可以通过上述给出的计算公式来计算。
通过了解电阻的串联和并联的概念以及相应的计算方法,我们可以更好地理解电路中的电阻分布和电流分配,为实际电路的设计和分析提供帮助。
电阻的串联与并联
电阻的串联与并联电阻是电路中常见的元件,它用于限制电流的流动。
在电路中,电阻可以通过串联和并联的方式连接,以达到不同的电路效果。
本文将介绍电阻的串联和并联及其相关特性。
一、串联电阻串联电阻是指将电阻以直线方式连接在一起,其中的电流依次通过每个电阻。
在串联电路中,电流只有一个路径可以流动,因此串联电阻的总电阻等于各个电阻的阻值之和。
换句话说,串联电阻的总阻值等于R1+R2+R3+...+Rn(R1至Rn分别代表每个电阻的阻值)。
串联电阻的总电流是相同的,因为电流只有一个路径可以流动。
同时,各个电阻所承受的电压与它们的阻值成正比。
例如,如果某个串联电路中有两个电阻,R1和R2,阻值分别为10欧姆和20欧姆,总电压为12伏特,那么R1将承受4伏特的电压,而R2将承受8伏特的电压。
二、并联电阻并联电阻是指将电阻以平行方式连接在一起,其中的电流分流通过各个电阻。
在并联电路中,电流可以选择不同的路径流动,因此并联电阻的总电阻是各个电阻阻值的倒数之和再取倒数。
换句话说,若有n 个并联电阻,它们的阻值分别为R1、R2、R3...Rn,则并联电阻的总阻值等于1/(1/R1+1/R2+1/R3+...+1/Rn)。
并联电阻的总电压是相同的,因为电压在各个电阻之间分配。
此外,各个电阻所承受的电流与它们的阻值成反比。
举例来说,如果某个并联电路中有两个电阻,R1和R2,阻值分别为10欧姆和20欧姆,总电流为2安培,那么R1将承受1安培的电流,而R2将承受2安培的电流。
三、串联与并联的比较串联电阻的总阻值是各个电阻阻值之和,而并联电阻的总阻值是各个电阻阻值的倒数之和再取倒数。
因此,在串联电路中,总阻值始终大于任何一个电阻的阻值,而在并联电路中,总阻值始终小于任何一个电阻的阻值。
另外,串联电阻的总电流是相同的,各个电阻的电压根据它们的阻值分配。
而并联电阻的总电压是相同的,各个电阻的电流根据它们的阻值分配。
四、实际应用串联和并联电阻在电子电路中有广泛的应用。
电阻的串并联组合
电阻的串并联组合电阻是电路中常见的元件之一,它用来阻碍电流的流动。
在实际电路中,电阻的串并联组合应用广泛,通过不同的串并联方式可以实现对电路性能的灵活调节和优化。
本文将详细介绍电阻的串并联组合原理、应用和计算方法。
一、串联电阻的组合串联电阻的组合是将多个电阻依次连接在同一路径上,电流依次通过每个电阻。
在串联电阻组合中,总电阻等于各个电阻之和,即R_total = R1 + R2 + R3 + ... + Rn。
这是因为电流在串联电阻中是相同的,通过每个电阻时,都会对电流造成一定的阻碍。
串联电阻组合的电路图如下所示:[插入串联电阻组合的电路图]例如,假设有三个电阻R1、R2和R3分别为10欧姆、20欧姆和30欧姆,它们串联连接在电路中。
根据串联电阻的计算公式,总电阻R_total = R1 + R2 + R3 = 10欧姆 + 20欧姆 + 30欧姆 = 60欧姆。
二、并联电阻的组合并联电阻的组合是将多个电阻同时连接在电路中,电流在各个电阻之间分流,每个电阻上的电压相同。
在并联电阻组合中,总电阻的倒数等于各个电阻倒数的总和的倒数,即1/R_total = 1/R1 + 1/R2 + 1/R3+ ... + 1/Rn。
这是因为并联电阻中的电流会分流通过各个电阻,每个电阻上的电流与该电阻的电阻值成反比。
并联电阻组合的电路图如下所示:[插入并联电阻组合的电路图]以同样的例子,假设有三个电阻R1、R2和R3分别为10欧姆、20欧姆和30欧姆,并联连接在电路中。
根据并联电阻的计算公式,1/R_total = 1/R1 + 1/R2 + 1/R3 = 1/10欧姆 + 1/20欧姆 + 1/30欧姆 = 1/60欧姆。
通过求倒数并取倒数,可以得到总电阻R_total = 60欧姆。
三、串并联电阻的组合在实际的电路中,常常需要将串联和并联电阻组合在一起来满足不同的电路要求。
通过串并联电阻的组合可以灵活地调节电路的总电阻、功率分配和电流分配。
电阻的串联和并联
在电路中,电源及电阻元件往往都不止一个,它们根据不同的需要按一定方式联接起来,如串联、并联和混联。
在分析计算时,它们都可用一个等效电阻来代替,而不影响电路中的总电压、总电流和总功率。
1.电阻的串联
两个或两个以上电阻依次联接,组成无分支电路,流过相同的电流,称为电阻串联电2.电阻的并联
两个或两个以上电阻的两端分别接在一起,各电阻承受相等的电压,叫作电阻并联电路。
电阻并联电路的特点有两个:
(1)通过并联电阻两端的电压是同一个电压;
(2)根据基尔霍夫电流定律,总电流I等于各个并联电阻中电流的代数和。
3.电阻的串联、并联电路的特点
以图1-7为例,将电阻的串联、并联电路的特点总结为表1-2所示。
图1-2 电阻的串联
表1-2 电阻的串联、并联电路的特点对比表
4混联
混联电路既有电阻串联又有电阻并联。
混联电路的等效电阻,可以根据其部分电路的串联或并联关系,逐步地简化计算。
步骤如下:
①整理、简化电路,将不容易判别与区分串、并联关系的电路整理成为容易看清串并联关系的电路。
②通过分析和计算,将各部分串联电阻或并联电阻分别用等效电阻代替。
③然后将各部分简化所得的等效电阻再进一步简化成一个总的等效电阻。
④根据要求作进一步计算,如利用欧姆定律求总电流,计算总功率,或采用分压公式、分流公式,求出相应部分电路上的电压与相应支路的电流。
电阻的串联与并联
电阻的串联与并联在电路中,电阻是经常被使用的一种元件,它能阻碍电流的流动。
常常会有这样的情况,我们需要将多个电阻连接在一起来实现某种电路功能。
这时候就需要了解电阻的串联与并联的概念和应用。
一、串联电阻串联电阻是指将多个电阻依次连接在一起,形成一个串联电阻链的电路。
串联电阻的连接方式可以简化为以下形式:在这种连接方式下,多个电阻的两端被连接在一起,被连接的点形成一个串联电阻链,电流从串联电阻链的一个端口进入,从另一个端口流出。
在串联电路中,电流必须在电阻链中依次通过每个电阻,因此,串联电路中的电流在各个电阻上是相等的,而总电阻等于各个电阻之和。
可以用以下公式表示:R总 = R1 + R2 + R3 + ... + Rn其中,R总表示串联电路的总电阻,R1、R2、R3 等分别表示每个串联电阻的阻值。
二、并联电阻并联电阻是指将多个电阻同时连接在一起,形成一个并联的电路。
并联电阻的连接方式可以简化为以下形式:在这种连接方式下,多个电阻的一端通过连接线连接在一起,形成一个并联连接,另外一端也是通过连接线连接在一起。
在并联电路中,电流可以选择不同的路径,因此每个电阻上的电流可以不相等。
在并联电路中,总电流等于各个电阻上的电流之和,而总电阻的倒数等于各个电阻倒数之和的倒数。
可以用以下公式表示:1/R总 = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn其中,R总表示并联电路的总电阻,R1、R2、R3 等分别表示每个并联电阻的阻值。
三、串并联电阻的应用串联和并联电阻在实际电路中有着广泛的应用。
下面举两个例子说明:1. 电路分压在某些电路中,我们需要根据需求将电压划分为不同的比例来供应给电路的各个部分。
这时就可以利用串联电阻来实现电路分压的功能。
通过选择合适的串联电阻比例,可以将输入电压按照设定的比率分配到不同的电阻上,进而用于供应不同部分的电路。
2. 电路增加总电阻当我们需要增加电路的总电阻时,可以利用并联电阻来实现。
实验四电阻串并联
二、实验设备
三、实验内容
1.电阻串联电路的测量
(1)按图3-1所示电路连接实训原理电路,
(2)将直流稳压电源输出6V电压接入电路。
(3)测量串联电路各电阻两端的电压、流过串联电路的总电流及等效电阻。自拟表格,将测量的各数据填入表格中。
实验四 电阻的串联和并联电路
一、原理说明
1.电阻串联电路
把两个或两个以上的电阻依次连接,使电流只有一条通路的电路,称为电阻串联电路,电阻串联电路的特点是:
(1)电流特点:通过各电阻的电流相等。
(2 )电压特点:总电压等于各电阻上电压之和。
(3)电阻特点:等效电阻(总电阻)等于各串联电阻之和。
(4 )电压分配:各串联电阻对总电压起分压作用,各电阻两端的电压与各电阻的阻值成正比。
2. 电阻并联电路
把两个或两个以上的电阻并接在两点之间,电阻两端承受同一电压的电路,称为电阻并联电路,电阻并联电路的特点是:
(1)电压特点:各并联电阻两端的电压相等。
(2 )电流特点:总电流等于通过各电阻的分电流之和。
(3)电阻特点:电阻并联对总电流有分流作用,并联电路等效电阻(总电阻)的倒数等于各并联电阻倒数之和。
2实训原理电路,
(2)将直流稳压电源输出6V电压接入电路。
(3)测量并联电路流过各电阻的电流,并联电路的总电流及等效电阻。自拟表格,将测量的各数据填入表格中。
四、实验注意事项
1.实验所需的电压源,在开启电源开关前,应将电压源的输出调节旋钮调至最小,接通电源后,再根据需要缓慢调节。
2.电压表应与被测电路并联使用,电流表应与被测电路串联使用,并且都要注意极性与量程的合理选择。
电阻的串并联与电阻的变化
电阻的串并联与电阻的变化电阻是电路中常见的元件之一,用于控制电流的流动。
在电路中,电阻可以通过串联或并联的方式进行连接。
本文将探讨电阻的串并联对电阻值的影响,以及在实际应用中可能出现的电阻变化。
1. 串联电阻串联电阻是将电阻按照一条线连接起来,电流依次通过每一个电阻。
当电阻串联时,总电阻的值等于各个电阻的和。
假设有两个电阻R1和R2串联连接,总电阻的计算公式为:R_total = R1 + R2通过串联电阻,电流必须在各个电阻上依次通过,因此电流在各个电阻上的数值相等。
2. 并联电阻并联电阻是将电阻的两端连接在一起,形成一个平行的电路路径。
当电阻并联时,总电阻的计算公式为:1 / R_total = 1 / R1 + 1 / R2可以看到,并联电阻的总电阻小于任何一个单独电阻的阻值。
在并联电路中,电压相同,电流在各个电阻上分流。
3. 串并联混合电路在实际情况下,电路中可能会存在串并联混合的情况,即一部分电阻是串联连接,另一部分电阻是并联连接。
这种情况下,需要根据串联和并联电路的计算公式进行分析,确定总电阻的值。
4. 电阻的变化在实际应用中,电阻的值可能会发生变化。
这种变化可以是临时性的,也可以是永久性的。
临时性的电阻变化可能由于温度的影响。
一些材料在不同的温度下具有不同的电阻值,这被称为温度系数。
温度上升时,电阻值通常会增加;温度下降时,电阻值通常会减小。
这种变化可以通过温度系数来计算和补偿。
永久性的电阻变化可能由于电阻材料的老化或损坏引起。
电阻材料的老化可能导致电阻值增加或减小,从而影响电路的性能。
此外,过载、电流冲击和电压过高等因素也可能导致电阻的变化。
电阻变化可能会影响到电路的工作状态,因此在电路设计和维护中需要仔细考虑电阻的特性和稳定性。
总结:本文讨论了电阻的串并联连接方式以及对电阻值的影响。
串联电阻的总阻值等于各个电阻之和,而并联电阻的总阻值小于任何一个单独电阻的阻值。
在实际应用中,电阻的值可能会发生临时性或永久性的变化,这需要进行适当的补偿和修复。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电阻的串联和并联知识点一:;:电阻的串联有以下几个特点:(指R1、R2串联,串得越多,总电阻越大)①电流:I=I1=I2(串联电路中各处的电流相等)②电压:U=U1+U2(串联电路中总电压等于各部分电路电压之和)③电阻:R=R1+R2(串联电路中总电阻等于各串联电阻之和);如果n个等值电阻(R)串联,则有R总=nR注:总电阻比任何一个分电阻都大,其原因是电阻串联相当于增加了导体的长度;④分压作用:U1/U2=R1/R2(阻值越大的电阻分得电压越多,反之分得电压越少)⑤比例关系:电流:I1∶I2=1∶1例题:电阻为12Ω的电铃正常工作时的电压为6 V,若把它接在8 V的电路上,需要给它串联一个多大的电阻?(要求画出电路图,在图上标出有关物理量)例题:把电阻R1=20Ω与电阻R2=15Ω串联起来接入电路中,流过R1、R2的电流之比是__________,R1、R2两端的电压之比是_____________。
例题:如图所示,电源电压为10V,闭合开关S后,电流表、电压表的示数分别为O.5A和6V。
求:(1)通过R1的电流I1是多少?(2)马平同学在求R2的电阻值时,解题过程如下:根据欧姆定律:R2=U/I=6V/0.5A=12Ω请你指出马平同学在解题过程中存在的错误,并写出正确的解题过程。
练习1.电阻R1和R2串联后接在电压为6 V的电源上,电阻R1=2Ω,R2=4Ω,求:(1)总电阻. (2)R1两端的电压.(要求画出电路图,在图上标出有关物理量)2.如图所示的电路中,若电源电压保持6 V不变,电阻R1=10Ω,滑动变阻器R2的变化范围是O~20Ω.求:(1)欲使电压表的示数为4 V,则此时电流表的示数为多大?滑动变阻器连入电路的电阻是多大?(2)当滑动变阻器连人电路的电阻为20Ω时,电流表、电压表的示数分别是多大?3.把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中,流过R1、R2的电流之比是__________,R1、R2两端的电压之比是___________________。
知识点二;.电阻的并联有以下几个特点:(指R1、R2并联,并得越多,总电阻越小)①电流:I=I1+I2(干路电流等于各支路电流之和)②电压:U=U1=U2(干路电压等于各支路电压)③电阻:1/R=1/R1+1/R2 (总电阻的倒数等于各支路电阻的倒数之和);注:总电阻比任何一个分电阻都小,其原因是电阻并联相当于增加了导体的横截面积;变形式R=R1.R2/(R1+R2)此变形式只适用于两个电阻并联的情况,多于两个电阻并联则不适用。
如果n个等值(R)电阻并联,则有R总=R/n④分流作用:I1/I2=R2/R1(阻值越大的电阻分得电流越少,反之分得电流越多)⑤比例关系:电压:U1∶U2=1∶1例题:(1)R1=20Ω,R2=30Ω,求总电阻R总=?(2)R1=20Ω,R2=60Ω,求总电阻R总=?例题:在图所示的电路中,电源电压不变,闭合开关后,电流表A1的示数为0.5A,电流表A2的示数为0.3A,则R1∶R2=。
例题:如图所示电路中,R1=20Ω,电路总电阻力12Ω,电流表示数为0.3A,请计算:(1)电阻R2的阻值;(2)电源电压;(3)通过R2的电流。
1.在图所示的电路中,电阻R1的阻值是5Ω,干路中的电流I是0.5A,电阻R2两端的电压是2V。
求:(1)通过R1的电流;(2)通过R2的电流;(3)R2的阻值。
识点3:欧姆定律的综合应用例1. 如图所示的电路,电源由3节蓄电池组成。
其中R1=20Ω,R2=10Ω,通过R1的电流为0.2A,求电流表A1和A2的示数各是多大?【针对练习】1、如图所示电路,电源电压恒定,R2=60Ω。
当开关S断开时,电流表的示数是0.5A;当开关S闭合时,电流表的示数是0.6 A。
求R1的阻值。
2.在图所示的电路中,电源电压保持不变,电阻R2 =20Ω。
闭合开关S后,电流表A1的示数为0.5A,电流表A2的示数为0.3A,求:(1)电源电压;(2)电阻R1的阻值。
5.如图所示的电路,R1=9Ω,R2=6Ω,R3=4Ω.开关S1、S2均断开时,电压表的示数为5.4V.求:(1)电源电压(2)开关S1、S2均闭合时,电流表、电压表的示数.(3)仅合上开关S2时,电流表、电压表的示数.知识点4:电压表、电流表示数变化问题例1. 如图所示的电路中,电源电压不变。
当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是()A. 电流表示数变大,电压表示数变小B. 电流表示数变小,电压表示数不变C. 电流表示数变小,电压表示数变大D. 电流表示数变大,电压表示数不变【针对练习】如图所示是童童设计的压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,AB间有可收缩的导线,R1为定值电阻。
当闭合开关S,压力F增大时,电流表与电压表示数变化情况是()A. 电流表示数变大,电压表示数变小B. 电流表示数变小,电压表示数变大C. 电流表、电压表示数都变大D. 电流表、电压表示数都变小例题2:如图所示的电路中,R1、R2均为定值电阻.电源电压不变.闭合开关S1、S2,两电表均有示数;再断开开关S2,则电流表示数,电压表示数,电压表与电流表示数之比 (本题每空均选填“变大”、“变小”或“不变”)例题3:在右图所示的电路中,电源电压保持不变。
闭合开关s,当滑动变阻器的滑片P向右移动时,电流表A的示数将,电压表V1的示数将,电压表V2的示数将(每空均选填:“变小”、“不变”或“变大”)知识点5:电路故障分析例3. 在如图所示的电路中,当闭合开关S后,发现两灯都不亮,电流表的指针几乎指在“0”刻度线处不动,电压表指针有明显偏转,则该电路中的故障可能是()A. 电流表被烧坏了B. 灯泡L1的灯丝断了C. 两个灯泡都断路D. 灯泡L2的灯丝断了例题:在图所示的电路中,闭合电键 S 灯 L 不亮,电压表 V 有示数。
已知电路中各处均接触良好,除灯 L 和电阻 R 外,其余元件均完好。
(1) 请判断该电路中存在的故障可能是。
(请将两种可能填写完整)(2) 为进一步确定故障,小明同学将一个电流表正确串联在图15 所示的电路中,闭合电键 S, 观察电流表的示数情况。
若电流表有示数,说明故障是;若电流表无示数,说明故障是。
(3) 为进一步确定故障,小华同学将图 15 中的电压表 V 正确并联在灯 L 两端,请判断他能否查找出电路的故障,并说明理由:。
【针对练习】如图所示,闭合开关S后,灯L1和L2都不亮,用一段导线的两端接触a、b 两点时,两灯都不亮;接触b、c两点时,两灯也都不亮;接触c、d两点时,两灯都亮,故障原因可能是()A. 开关接触不良B. 灯L1断路C. 灯L2断路D. 灯L2短路3.如图6所示电路,两盏相同的电灯在闭合开关后都能发光.一会儿,两盏电灯突然同时都不亮,且电压表和电流表的示数均变为零.如果电路只有一处故障,则故障可能是() A.电灯L1断路 B.电灯L2断路 C.电灯L1短路 D.电灯L2短路课后练习1.电阻R1=4Ώ,R2=6Ώ,它们串联总电阻为______Ώ,它们并联总电阻比R1______(大/小)。
2.把电阻R1=5Ω与电阻R2=15Ω串联起来接入电路中,流过R1、R2的电流之比是__________,R1、R2两端的电压之比是___________________。
3.把阻值同为20Ω的两个电阻并联接在1O V的电路中,并联电路的总电阻为Ω,干路中的电流为 A。
2.有两个阻值为6Ω的电阻,将它们串联后的总电阻为___Ω.将它们并联后总电阻为___Ω3.电阻为12Ω的某用电器正常工作时的电压为6 V,若把它接在8 V的电路上,需要给它一个Ω的电阻。
6. 如图所示是汽车、摩托车油量表(实际上就是电流表)原理示意图,R′是定值电阻,R是滑动变阻器,则()A. 向油箱里加油时,电流表示数变大B. 燃油消耗下降时,电流表示数变大C. 燃油全部耗尽时,电流表将被烧坏D. 油箱加油过满时,电流表将被烧坏7. 如图所示,当开关S闭合后,两只灯泡均发光,两表均有示数。
过一段时间后,发现两只灯泡均熄灭,电压表示数增大,电流表示数变为零,造成这种情况的原因可能是()A. L1短路B. L2短路C. L1断路D. L2断路8. 小明观察了市场上的测重仪后,设计了如图所示的四个电路(R是定值电阻,R1是滑动变阻器)。
其中可以测量人体重量的电路是()2.如图所示电路中,当开关闭合后,电流表A1、A2的示数比I1:I2=5;3,则电阻比R1:R2=______,电流表A1、A3的示数比I1:I3=____ __。
3.如图所示,当开关S闭合,甲、乙两表是电压表时,示数之比U甲:U乙=3:2,当开关S 断开,甲、乙两表都是电流表时,则两表的示数之比I甲:I乙为()A.2:1 B.3:1 C.2:3 D.1:31.如图所示,用铅笔芯做成一个滑动变阻器,移动左端的铜环可以改变铅笔芯接入电路的长度。
当铜环从A向B端滑动时,电压表示数和小灯泡亮暗的变化情况是A.V示数变小,灯变亮B.V示数变大,灯变亮C.V示数变小,灯变暗D.V示数变大,灯变暗2.如图所示的电路中,电源电压保持不变,R1、R2的阻值分别为10Ω和20Ω。
当S1、S2均闭合时,电压表的示数为9V;当S1闭合、S2断开时,电压表的示数为_______V。
3.如图所示的电路,电源电压保持不变,电键S闭合时,发现只有两个电表的指针发生偏转,电路中的电阻R或灯L有一个出现了故障,则可能是()A、电流表○A示数为零,电路R短路B、电流表○A示数为零,灯L断路V2示数为零,灯L断路C、电压表○V2示数为零,电阻R短路D、电压表○4.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图电路.光敏电阻的阻值随光照强度的增大而减小.闭合开关,逐渐增大光敏电阻的光照强度,观察电表示数的变化情况应该是()A.A表和V表示数均变小B.A表示数变大,V表示数变小C.A表示数变小,V表示数变大D.A表和V表示数均变大5.如图,电源电压保持不变,电阻R3=10Ω,当开关S1、S2,都断开时,电流表的示数0.2A,电压表的示数4V,当S1、S2都闭合时,电流表示数为0.5A,求:(1)R1的阻值(2)电源电压(3)R2的阻值。
4.如图所示电路中,R1=10Ω.当开关S闭合时,电流表示数为0.2A,电压表示数为4V.求:(1)电源电压;(2)R2的阻值.R1R2S5.如图所示电路,R1=R2=12Ω,电源电压为I8V.求:(1)R1、R2并联后的总电阻是多少?(2)电流表的示数是多少?。
