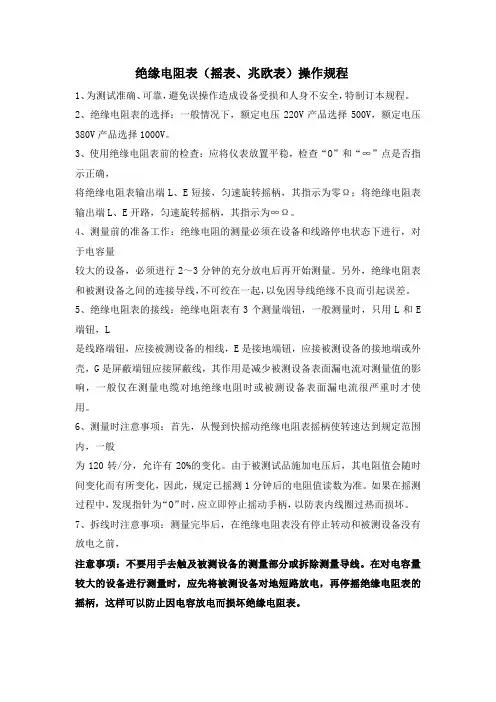

福禄克绝缘摇表简要说明书

福禄克绝缘摇表使用说明

1、打开测试机

打开测试机按关闭也是按此键。

2、选择预设测试电压

1)打开测试机的情况下，按“function”键，然后选择“TEST VOLTAGE”

2)按或滚动浏览预设电压选项（250V、500V、1000V、2500V、5000V、10000V），选择测试电压将出现在显示

屏的右上角，选中的电压处于闪烁状态。高压绝缘测试实验电压选项一般选择5000V，低压及二次侧绝缘测试实验电压选项一般选择1000V。

3、设置测试时间

1)打开测试机的情况下，按“function”键。

2)按或选择2.Time Limit 。

3)按“ENTER”键调出菜单项

4)按或来调整时间。

5)按“ENTER”键或“Test”键来使用时间设置。

4、连接至被测电路：

将测试导线插入显示的正确端子，见下图，再将测试导线连接至被测电路。1：（-）负极端子插黑线；2：（+）正极端子插红线；3：安全阀。

5、启动测试。

按住“Test”1秒来启动绝缘测试。

测试机将在测试开始时嘟三次，并且将在显示屏上闪现。显示屏将指示电路稳定后测量的绝缘电阻。

6、终止测试

用户停止按“Test”或达到计时器限制。

7、保存测试结果

在绝缘测试完成后，测试机将显示“STORE RESULT?”，按保存数据。测试机将会指派并显示一个连续标签编号（00至99）

来标识这些测量，最后按“ENTER”保存结果。

8、电池充电

通常需12小时才能充满。

注意：

实验前应办理所有相关票证；

实验前应将任何的充电设备完全放电方可进行实验。
