低压蒸汽供暖系统第三节
第三章 供暖系统
第一节 供暖系统概述
• (二)蒸汽供暖系统的分类
• • 1、按起始压力大小 •
高压蒸汽供暖系统
低压蒸汽供暖系统
• • 2、按蒸汽干管布置的不同 •
上供式 中供式 下供式
第一节 供暖系统概述
• 1、散热器的布置 • (1)散热器设置在外墙窗口下最为合理。 • (2)楼梯间内散热器应尽量分配在底层,因此底层散热器所加热的
空气能自动上升,从而补偿上部的热损失。
• 2、散热器的安装 • (1)安装散热器时,有脚的散热器可直立在地上;无脚的散热器可 用专门的托架挂在墙上。 • (2)散热器的安装可分为明装、暗装。
散热器与附件
温度较高的热水通过散热器,以对流或辐射的方式将热量传递给室内
空气,使空气加热升温,以达到供热的目的。 • 1、对散热器的要求 • 总体要求:有较高的传热系数,足够的机械强度和承压能力;制 造工艺简单,材料消耗少,表面光滑,不积灰尘,易清扫,占地面积 小,安装方便,耐腐蚀,外形美观。
第三节 散热器与附件
自然循环系统——靠水的密度差进行循环 2、按系统循环动力分 机械循环系统——靠机械力进行循环
第一节 供暖系统概述
• (二)自然循环系统 • 1、自然循环系统的工作原理:
膨胀水箱
散热器 供水管路 热水锅炉 回水管路
第一节 供暖系统概述
• 工作原理: • 在系统工作前,先将系统中充满冷水。当水在锅炉内 被加热后密度减小,同时受从散热器流回来密度较大的回 水的驱动,使热水沿供水干管上升流入散热器。在散热器 内水被冷却,再沿回水干管流回锅炉。
第五章室内蒸汽供热系统
2. 疏水器的选择倍率
Gsh=K · Gl 式中 Gsh—疏水器设计排水量,kg/h; Gt—用热设备的理论排水量,kg/h; K—选择疏水器的倍率。不同热用户系统 的疏水器选择倍率K值, K值参见教材的表5-1
引入K值是考虑以下因素: (1)安全因素:理论计算与实际运行情况不会一致。 如用汽压力下降,背压升高等因素,都会使疏水器 的排水能力下降。同样,提高用汽设备生产率时, 凝水量也会增多。 (2)使用情况:用热设备在低压力,大负荷的情况 下启动时,或需要迅速加热用热设备时,疏水器的 排水能力要大于设备正常运行时的疏水量。 此外,对间歇工作的疏水器(浮筒式)选择倍率 应适当,避免疏水器间歇频率大,阀孔磨损严重。
3. 凝水管路
疏水器前,干式凝水管,按负荷选管径 疏水器后,余压回水,集中供热篇讲述计算方法
8
高压蒸汽采暖水力计算举例
9
5
(2) 阀后压力P2
1)必须保证疏水器正常工作所需的最小压差 2) 最大允许背压,取决于疏水器的型号和规格,由厂 家提供,通常为阀前压力的一半 3)若阀后为干式凝水管,则P2为大气压力。
2 4
3 11
1
8 9 7
6
10
室内高压蒸气供暖系统示意图
4. 疏水器的连接方式(1)
疏水器的连接方式(2)
1. 旁通管 2. 冲洗管 3. 检查管
第五章 室内蒸汽供热系统 室内蒸汽供暖系统
室内低压蒸汽供暖系统 室内高压蒸汽供暖系统 蒸汽供暖系统附属设备
第一节 蒸汽作为供热系统热媒的特点
室内蒸汽供暖系统水力计算
低压系统水力计算 高压系统水力计算
蒸汽作为供热系统热媒的特点:
1、蒸汽通过释放汽化潜热,所需蒸汽流量小(G = 3.6 Q / r) 2、散热器内热媒平均温度高 3、开式系统(热水为闭式循环系统),分为蒸汽管路、 凝水管路(疏水器为分界面) 4、蒸汽和凝水状态参数变化大,ρ变化大,ρ=f(P) 5、输送推动力为蒸汽的压力 6、管内流速高,热惰性小,适宜于间歇供暖的用户 7、蒸汽密度小,无水静压力, 8、水击现象

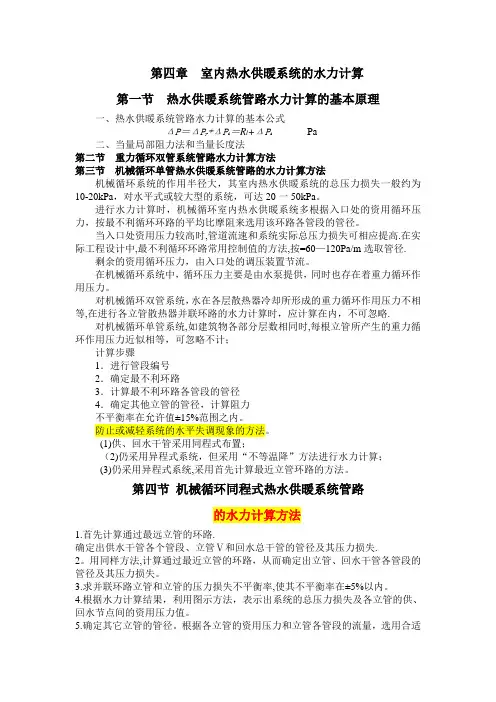

供热工程-中级职称复习题(中)
第四章室内热水供暖系统的水力计算第一节热水供暖系统管路水力计算的基本原理一、热水供暖系统管路水力计算的基本公式ΔP=ΔPy +ΔPi=R l+ΔP i Pa二、当量局部阻力法和当量长度法第二节重力循环双管系统管路水力计算方法第三节机械循环单管热水供暖系统管路的水力计算方法机械循环系统的作用半径大,其室内热水供暖系统的总压力损失一般约为10-20kPa,对水平式或较大型的系统,可达20一50kPa。
进行水力计算时,机械循环室内热水供暖系统多根据入口处的资用循环压力,按最不利循环环路的平均比摩阻来选用该环路各管段的管径。
当入口处资用压力较高时,管道流速和系统实际总压力损失可相应提高.在实际工程设计中,最不利循环环路常用控制值的方法,按=60—120Pa/m选取管径.剩余的资用循环压力,由入口处的调压装置节流。
在机械循环系统中,循环压力主要是由水泵提供,同时也存在着重力循环作用压力。
对机械循环双管系统,水在各层散热器冷却所形成的重力循环作用压力不相等,在进行各立管散热器并联环路的水力计算时,应计算在内,不可忽略.对机械循环单管系统,如建筑物各部分层数相同时,每根立管所产生的重力循环作用压力近似相等,可忽略不计;计算步骤1.进行管段编号2.确定最不利环路3.计算最不利环路各管段的管径4.确定其他立管的管径,计算阻力不平衡率在允许值±15%范围之内。
防止或减轻系统的水平失调现象的方法。
(1)供、回水干管采用同程式布置;(2)仍采用异程式系统,但采用“不等温降”方法进行水力计算;(3)仍采用异程式系统,采用首先计算最近立管环路的方法。
第四节机械循环同程式热水供暖系统管路的水力计算方法1.首先计算通过最远立管的环路.确定出供水干管各个管段、立管Ⅴ和回水总干管的管径及其压力损失.2。
用同样方法,计算通过最近立管的环路,从而确定出立管、回水干管各管段的管径及其压力损失。
3.求并联环路立管和立管的压力损失不平衡率,使其不平衡率在±5%以内。
第四章--蒸汽供热系统讲解学习
2020/7/2
6
2020/7/2
7
三、低压蒸汽供暖系统
低压蒸汽供暖系统供汽表压力<=70kPa,一般供汽压 力约为5-20kPa,温度为100-110℃。所以系统长度 不能太长,一般控制在200m以内。 1.低压蒸汽供暖系统的工作原理 ⑴机械回水低压蒸汽采暖系统
⑵重力回水低压蒸汽采暖系统
2020/7/2
12
双管下供下回式
图式:
2020/7/2
适用范围 室温需调节的多层
建筑 特点
可缓解上冷下热 现象
供汽立管需加大 需设地沟 室内顶层无供汽 水平干管,美观
13
双管中供式
图式:
2020/7/2
适用范围 当顶层无法布置水
平干管的多层建筑 特点
缓解上冷下热现 象
接层方便
14
单管下供下回式
图式:
2020/7/2
适用范围 三层以下建筑
特点 单立管,汽水
逆向流动,立管管 径大
室内无供汽水 平干管,美观
安装简便,造 价低
需设地沟
15
单管上供下回式
图式:
2020/7/2
适用范围 多层建筑
特点 常用单管做法 安装简便,造价低
16
3.设计要点
⑴为简化计算,在低压蒸汽采暖系统水力计算 时,不考虑沿途蒸汽密度的变化和沿途凝结水 对蒸汽流量的影响。
2020/7/2
图4-3′蒸汽散热器内的凝结与空气聚集
21ห้องสมุดไป่ตู้
2020/7/2
22
图4-4 恒温式疏水器
构造:过滤器、锥形阀、波纹管、 校正螺丝、外壳。
波纹管内有少量易蒸发液体(如 酒精)。
第四章 供热系统
2. 低温地板辐射供暖系统
(1)低温地板辐射供暖 地面构造 地面结构一般由结构 层(楼板或土壤)、 绝热层(上部敷设按 一定管间距固定的加 热管)填充层、防水 层、防潮层和地面层 (如大理石、瓷砖、 木地板等)组成。
(2)低温地板辐射供暖地面盘管
低温地板辐射供暖地面盘管的布置方式有S型、回字型等,S型盘管的每根循 环回路长度一般不超过60m,回字型盘管的每根循环管长度一般不超过 120m。盘管间距为150—300mm,盘管间距越小,供水温度越高,则地面温 度越高,发热量越大。
(2)管网 管网是指由热源转送热媒至用户,散热冷却后返回热源的 循环管道系统。 (3)散热设备 将热量传至所需空间的设备,如散热器等。 供暖系统常用的热媒是热水和蒸汽,民用建筑应供用热水 作热媒。工业建筑、当厂区只有供暖用热或以供暖用热为 主时,易供用高温水作热媒;当厂区供热以工艺用蒸汽为 主时,可供用蒸汽作热媒。
2.蒸汽供热系统
在蒸汽供热系统中,热媒是蒸汽,散热设备通常 为散热器。蒸汽的热量由两部分组成:一部分是水 在沸腾时产生的热量;另一部分是从沸腾的水变为 饱和蒸汽的汽化潜热。 蒸汽供热系统主要特点: ①热媒温度高,热效率高。 ②比热水供热系统需要管材和散热器数量少。 ③系统充满蒸汽,底层散热器不会出现超压现象。 ④系统运行费用低。 ⑤散热器表面温度高,易烫伤人,室内空气品质不好。 ⑥系统热惰性小,室温波动大。 ⑦系统无效热损失大。
6. 分户供暖系统 分户式系统,是指通常在每一个用户内只设一个热力 出、入口,入口处设热量表,可计量用户用热量。户 内主要采用水平单管、双管系统和放射式系统。分户 式水平系统与传统的水平式系统的主要区别在于:
a 水平支管长度限于一个住户内; b 能够分户计量和调节流量; c 可分室改变供热量,满足不同室温要求。
供热工程学习资料
暖风机
具有加热空气和传输空气双重功能
轴流式暖风机
体积小、结构简单、安装方便,但射程短、出风速度低。因此, 一般悬挂或支架在墙上或柱子上。加热室内空气再循环空气
离心式暖风机
作用压头较大、出口速度较大,因此,射程长、送风量和产热量 大,通常用于集中采暖。加热室内再循环空气,或者加热一部分 室外新鲜空气
P右=g(h0ρh+hρh+h1ρg) Pa
P左=g(h0ρh+hρg+h1ρg) Pa
系统的循环作用压力为:
△P=P右-P左=gh(ρh-ρg) Pa
△P=gh(ρh-ρg)
Pa
起循环作用的只有散热器中心和锅炉中心之间这段高度h 内的水柱密度差 如果取供水温度95℃,回水70℃,则每米高差可产生的作 用压力为:
水平失调
同程式系统:通过各个立管的循环环路总长度相等
压力损失易于平衡;金属耗量多
设备1
设备2
设备3
设备4
设备5
供水 回水
管网输配形式
二、高层建筑热水供暖系 统
特点
水静压力加大。与室外热网连接时,应考虑散热器的承压 能力、外网的压力状况等因素。规定:“建筑物的热水采 暖系统高度超过50m时,宜竖向分区设置” 系统垂直失调加大
附加作用压力
考虑水在循环管路中冷却所带来的附加作用压力△Pf
与供水管路布置状况、楼层高度、所计算的散热器与锅炉之 间的水平距离等有关
工程计算中,总的重力循环作用压力: △Pzh=△P+△Pf
水在散热器内 冷却所产生的 作用压力
3.2 机械循环热水供暖系统
机械循环热水供暖系统和自然循环系统的主要区别?
第四章--蒸汽供热系统
适用范围 多层建筑
特点 常用单管做法 安装简便,造价低
17
3.设计要点
⑴为简化计算,在低压蒸汽采暖系统水力计算 时,不考虑沿途蒸汽密度的变化和沿途凝结水 对蒸汽流量的影响。
⑵为了防止凝结水泵内产生汽蚀,水泵应在凝 结水箱最低水位以下。
⑶蒸汽管或凝结水管通过门或洞口时采用图47的方式。
15:38:38
用一根管道输送,必要时在用户入口处加减压 阀或减温减压器或减温器。
双管或多管系统:当生产要求蒸汽压力差别很 大,单管输送不能满足要求或不经济时,可考 虑采用双管或多管输送。
15:38:38
30
2.系统连接方式
⑴与生产工艺用户连接
一般采用间接加热的方式,这样有利于提高凝结水的回收 率。
⑵与采暖、通风用户的连接
15:38:38
6
二、蒸汽供暖系统热媒的选择 蒸汽供暖系统热媒的选择,见表4-l。
15:38:38
7
15:38:38
8
三、低压蒸汽供暖系统
低压蒸汽供暖系统供汽表压力<=70kPa,一般供汽压 力约为5-20kPa,温度为100-110℃。所以系统长度 不能太长,一般控制在200m以内。 1.低压蒸汽供暖系统的工作原理 ⑴机械回水低压蒸汽采暖系统
10
图4—2 上分式重力回水低压蒸汽供暖系统图 1--蒸汽总立管;2--室内蒸汽干管;3--蒸汽立管;4—蒸汽支管;
5--凝水支管;6—凝水立管;7--凝水干管
15:38:38
11
2.低压蒸汽供暖系统形式 按蒸汽干管的位置分为:上供式、中供式和下 供式。
按立管的数量分为:单管式和双管式。
15:38:38
蒸汽在散热设备的热媒平均温度为相应压力下的饱和温度; 热水在散热设备内的热媒平均温度为进、出口水温平均值。 4、对于高层建筑高区不会使建筑物底部的设备和散热器超 压。
蒸汽系统概述一蒸汽系统示意图表示以蒸汽为热
第四章蒸汽系统第一节概述一蒸汽系统示意图图4-1表示以蒸汽为热媒的各类用户供应蒸汽供应分为有凝回收和无凝回收。
图中给出的是有结水回收。
用户设疏水器,凝水箱,凝结水泵凝结水尽管回收,节省热能,水资源当可就地利用,或凝水污染,不宜回收,且经技术经济比较,才可能回收直接、间接、减压二蒸汽作为热媒的特点特点:与热水相比,有如下特点:“(1)可同时满足不同用户对不同压力,程度,动力要求;(2)相变放热,单位质量携能多,流量小,管径小;(3)平均温度高,在相同负荷下,节省散热设备面积;(4)状态变化大,有相变设计和运行管理复杂,易出现“跑,冒,滴,漏”,(5)密度大,无水静压问题,适用于高层建筑高压;(6)热惰性小;(7)压力变化时,温度变化不大,不能质调,只能间歇调节;造成室温波动大,供暖质量收影响,(8)易造成管道和设备表面有机灰尘的分解与升华;(9)间歇工作管道易腐蚀;(10)管道温度高,无效热损失大。
综上所述,蒸汽供热比热水供热耗能多,管理麻烦,运行费用高,供暖效果差,主要用于工业建筑及辅助建筑,商服,特高层等。
第二节蒸汽采暖系统一蒸汽采暖系统的类型(1)根据供气压力分为:高压蒸汽采暖系统(P(表压)>0.07MPa)低压蒸汽采暖系统(P(表压)<=0.07MPa)真空蒸汽采暖系统(P(绝对压力)<0.1MPa)(2)根据立管根数分压:单管系统,易产生水击和汽水冲击噪声双管系统:多采用垂直式(3)根据蒸汽干管的位置分:上供式,中供式,下供式蒸汽干管位于散热器上,中,下即为保证汽,水同向流动,防止水击和噪声,上供式用的最多。
(4)根据凝结水回收动力分:重力回水,机械回水。
(5)根据凝结水系统是否通大气分为:开式,闭式(6)根据凝结水充满管道断面的程度分为:干式回水和湿式回水一般采用开式,分为重力和机械,可上,中,下供,用于有蒸汽源的工业辅助建筑和厂企办公楼1.低压蒸汽采暖系统的型式(1)重力回水低压蒸汽采暖系统特点:供汽压力<0.07MPa,凝结水在有坡度管道中靠重力流回热源工作原理:图4-2(a)为上供式(b)为下供式干式凝水管:水平凝结水干管的最低点比∏∏水位还高200-250mm-保证不被水充满。
第四章--蒸汽供热系统
04:59:37
6
二、蒸汽供暖系统热媒的选择 蒸汽供暖系统热媒的选择,见表4-l。
04:59:37
7
04:59:37
8
三、低压蒸汽供暖系统
低压蒸汽供暖系统供汽表压力<=70kPa,一般供汽压 力约为5-20kPa,温度为100-110℃。所以系统长度 不能太长,一般控制在200m以内。 1.低压蒸汽供暖系统的工作原理 ⑴机械回水低压蒸汽采暖系统
机供暖系统 特点
节约地沟,检 修方便
系统泄水不便
36
水平串联式
04:59:37
适用范围 构造简单,造
价低 散热器接口处
易漏水漏汽 特点
节约地沟,检 修方便
系统泄水不便
37
3.系统工作原理
04:59:37
图4-6 室内上供下回式高压蒸汽供暖系统示意图 38
4.设计要点
⑴计算蒸汽管时,应根据散热器内的压力选 用不同的水力计算表。 ⑵尽可能采用上供式和同程式。
⑶在入口处,根据需要设不同压力分汽缸, 分汽缸上应安装压力表、安全阀及疏水装置。 ⑷在干管上设补偿器。
04:59:37
39
⑸在散热器入口和出口设截止阀,以调节蒸汽量, 保证关断。
⑹散热器后应设疏水器。当疏水器本身无止回功 能时,应在疏水器后的凝水管上设置止回阀。
⑺高压蒸汽管道除经常拆卸检修的地方用法兰连 接外,尽量用焊接,不用螺纹连接,以防泄漏。
04:59:37
23
图4-4 恒温式疏水器
构造:过滤器、锥形阀、波纹管、 校正螺丝、外壳。
波纹管内有少量易蒸发液体(如 酒精)。
工作原理:当饱和温度的凝结水 →疏水器→凝水温度>液体蒸发温 度→波纹管内的液体瞬时蒸发→ 蒸汽的压力增高→波纹管沿轴线 伸长→带动阀芯→关闭凝水通路, 防止蒸汽逸出。当凝水温度↓, 波纹管自动收缩,锥形阀打开, 凝水排出。
第三节 采暖系统的设备与附件
《建筑装饰设备》
28
二.膨胀水箱
设置位置:自然循环系 统膨胀管接在供水总立管 的上部;机械循环系统膨 胀管接在回水干管循环水 泵入口前。 注意:膨胀管上不允许 设置阀门,以免偶然关断 使系统内压力增高,以致 发生事故。
2018/10/12
2. 膨胀水箱的配管 (1)膨胀管
1-膨胀水箱 2-膨胀管 3-循环管 4-溢流管 5-排污管 6-信号管 7-除污器 8-水泵 9-回水管
2018/10/12
《建筑装饰设备》
32
二.膨胀水箱
(5)排污管(泄水 管) 作用:清洗、检修 时放空水箱用。 要求:可与溢流管 一起就近接入排水设 施中,其上应安装阀 门。
1-膨胀水箱 2-膨胀管 3-循环管 4-溢流管 5-排污管 6-信号管 7-除污器 8-水泵 9-回水管
2018/10/12
47
五.疏水器
工作过程:凝结水进入阀体下部
的过滤器,经中央通道靠凝结水的压力 顶开阀片,水从环形槽内设置的小孔流 出。当蒸汽进入后,同样顶开阀片,一 小部分蒸汽也会经小孔流出。但由于经 孔口节流后蒸汽容积增大,阀片下的流 速激增,造成静压下降,同时蒸汽从阀 片周围进入上部空间,形成一定压力, 将阀片向下关闭阻汽,阀片关闭一段时 间后,由于蒸汽凝结,压力下降,凝结 水再次进入时,重新顶开阀片排水。
2018/10/12
《建筑装饰设备》
44
五.疏水器
浮筒式疏水器
2018/10/12
《建筑装饰设备》
45
/10/12
《建筑装饰设备》
46
五.疏水器
(2)热力型疏水器 利用蒸汽和凝结水的热动力 学特性来工作的,主要有脉冲 式、热动力式、孔板式等。 机械型和热力型疏水器均属 高压疏水器。 《建筑装饰设备》 2018/10/12
蒸汽供暖系统[1]
i≥0.003
蒸汽 3 2 4 凝水
i≥0.005
1
机械回水低压蒸汽供暖系统 1—低压恒温式疏水器 2—凝水箱 3—膨胀水箱 4—凝水泵
三、高压蒸汽供暖系统
高压蒸汽-分汽缸 -供热 | 锅炉
-减压-分汽缸-供暖 回水
凝结 水泵
凝结 水箱
四、热水供暖与蒸汽供暖的比较
1.蒸汽供暖系统所需蒸汽质量流量比
第三节 蒸汽供暖系统
一、蒸汽供暖系统的分类 1.按供气压力大小 高压蒸汽供暖系统 P70kPa 低压蒸汽供暖系统 P 70kPa 真空真气供暖系统 P 大气压
2.按蒸汽干管布置
上供式
中供式
下供式
3.按立管的布置特点
单管式 双管式
4.按回水方式
重力回水 机械回水
(高压蒸汽系统均采用机械回水方式)
二、低压蒸汽供暖系统的基本形式 1.重力回水低压蒸汽供暖系统 由蒸汽管道+散热器+凝结水管构成 一个循环回路。
i≥0.003
上供式
B i≥0.003 B Ⅱ Ⅰ Ⅰ
200~250
Ⅰ
下供式
上水 排水
上水 排水
200~250
≥0.005
i≥0.003 B Ⅱ Ⅰ Ⅰ
但蒸汽供暖系统散热器表面温度高,
易烧烤积在散热器上的有机灰尘, 产生异味,卫生条件较差。上述跑、 冒、滴、漏而影响能耗以及卫生条 件差两个主要原因,。
200~250
Ⅱ Ⅰ
Ⅱ
h
i≥0.005
h
Ⅱ
i≥0.0
ห้องสมุดไป่ตู้
A Ⅱ i≥0.005
h
重力回水 低压蒸汽 供暖系统 示意图
第四章蒸汽供热系统
4-3。 • 凝水干管的坡度:i≮0.005,且凝水干管始端管径一般
≮25mm;个别始端负荷不大时,可≮20mm。 • 散热器凝水支管一般用15mm。 • 湿式凝水管的空气管管径一般采用15mm。
第二节 低压蒸汽供暖系统的水力计算
第四章蒸汽供热系统
第一节 低压蒸汽供热系统
以蒸汽为热媒,向供暖、通风、热水供应、 空气调节、生产工艺等热用户供热的供热系统, 称蒸汽供热系统。
第一节 低压蒸汽供热系统
一、蒸汽热媒的特点 特点:与热水相比,有如下特点: (1)可同时满足不同用户对不同压力,程度,动力要求; (2)相变放热,单位质量携能多,流量小,管径小; (3)平均温度高,在相同负荷下,节省散热设备面积; (4)状态变化大,有相变设计和运行管理复杂,易出现“跑、 冒、滴、漏”; (5)密度小,无水静压问题,适用于高层建筑高压;
图式:
适用范围 室温需调节的多层
建筑 特点
可缓解上热下冷 现象
供汽立管需加大 需设地沟 室内顶层无供汽 水平干管,美观
第一节 低压蒸汽围 当顶层无法布置水
平干管的多层建筑 特点
缓解上热下冷现象 接层方便
第一节 低压蒸汽供热系统
单管下供下回式 图式:
适用范围 三层以下建筑
Q=58900<71000W,所以只能选70mm管径。但d=70mm,Q=619000W
较接近,相应的流速v=12.1m/s,比摩阻R=20Pa/m,当选相同
的管径d=70mm,热负荷改变为Q1=71000W时,相应的计算流速v1
和比摩阻R1的数值,可按下式折算出:
Q
71000
v1 v Q1 12.1 61900 13.9m / s
室内蒸汽供热系统
❖ 水静压力比热水系统小。 如:在高层建筑供暖中,不会像热水供暖那样,产生很 大的水静压力。
蒸汽作为供热系统热媒的特点
5、蒸汽作为供热系统的热媒,其适用范围广。
❖ 蒸汽供热系统的热惰性小。适宜于间歇供热的用户。 ❖ 蒸汽的饱和温度随压力增高而增高。
为该压力下的饱和温度。 4、蒸汽供暖系统中的蒸汽比容,较热水比容大得多。可
大大减轻前后加热滞后的现象。 5、蒸汽作为供热系统的热媒,其适用范围广。
蒸汽作为供热系统热媒的特点
1、蒸汽在系统散热设备中,靠水蒸汽凝结成水放出热量。
❖ 每1kg蒸汽在散热设备中凝结时放出的热量q,可按下式计算:
q = i - q1
第四节 疏水器及其它附属设备
一、疏水器
(一)疏水器的分类和几种疏水器简介
根据疏水器的作用原理不同,可分为三 种类型的疏水器
(1)机械型疏水器 (2)热动力型疏水器 (3)热静力型(恒温型)疏水器
1.浮筒式疏水器
浮筒式疏水器
2.圆盘式疏水器
(图5—14)
3.温调式疏水器
疏水器前、后压力的确定原则
二次蒸发箱(器)
二次蒸发箱的作用 将室内各用汽设备排出的凝水,在较低的
压力下分离出一部分二次蒸汽。
二次蒸发箱的工作原理 高压含汽凝水沿切线方向的管道进入箱内,
分离出二次蒸汽。
二次蒸发箱(器)
第五节 室内低压蒸汽供暖系统管路 的水力计算方法和例题
一、室内低压蒸汽供暖系统水力计 算原则和方法
0.002。进入散热器支管的坡
度i=0.01—0.02。
蒸汽
1 i≥ 0.005
3
建筑设备课件:蒸汽采暖系统-
四.蒸汽與熱水採暖系統的比較
(1)蒸汽採暖系統靠水蒸汽凝結成水放出熱量,相態發 生變化。蒸汽凝結放出汽化熱比水通過溫降放出的熱量要 大得多,因此,對同樣的熱負荷,蒸汽採暖所需的蒸汽量 要比熱水流量少得多。
(2)蒸汽和凝水在系統管路內流動時,其狀態參數變化 比較大,還會伴隨相態變化。
(3)蒸汽供暖系統散熱器熱媒平均溫度一般都高於熱水 供暖系統。因此,對同樣熱負荷,蒸汽供熱要比熱水供熱 節省散熱設備的面積,初投資低。
按照蒸汽幹管佈置的不同,蒸汽供暖系統可分為上供式 、中供式、下供式三種。
按照立管的佈置特點,蒸汽供暖系統可分為單管式和雙 管式。目前國內絕大多數蒸汽供暖系統採用雙管式。
二.低壓蒸汽採暖系統
蒸汽鍋爐產生的蒸汽 通過供汽幹管、立管及 散熱設備支管進入散熱 器,蒸汽在散熱器中放 出熱量後變成凝結水, 凝結水經疏水器沿凝結 水管流回凝結水池,由 凝結水泵將凝結水送回 鍋爐重新加熱。
蒸汽採暖系統
§7-2蒸汽採暖系統
一.蒸汽採暖系統的分類 二.低壓蒸汽採暖系統 三.高壓蒸汽採暖系統 四.蒸汽採暖系統與熱水採暖系統的比較
一.蒸汽採暖系統的分類
按照供汽壓力的大小,將蒸汽供暖分為: 高壓蒸汽供暖:供汽的表壓力>70kPa時 低壓蒸汽供暖:供汽的表壓力≤70kPa 真空蒸汽供暖:壓力低於大氣壓力時
三.低壓蒸汽採暖系統的管網圖示
(1)雙管上供下回式
是蒸汽採暖中使用最多的 一種形式,採暖效果好,可 用於多層建築,但是耗費鋼 材,施工麻煩。
三.低壓蒸汽採暖系統的பைடு நூலகம்網圖示
(2) 雙管下供下回式
當採用上分式系統蒸汽幹管不好佈置時, 採用下分式雙管系統。
蒸汽幹管佈置在所有散熱器之下,蒸汽 通過立管由下向上送入散熱器。當蒸汽沿 著立管向上輸送時,沿途產生的凝結水由 於重力作用向下流動,與蒸汽流動的方向 正好相反。由於蒸汽的運動速度較大,會 攜帶許多水滴向上運動,並撞擊在彎頭、 閥門等部件上,產生震動和噪音,這就是 常說的水擊現象。
第7章室内蒸汽供暖
第七章室内蒸汽供暖系统第一节蒸汽供暖的原理与特点图7-1是蒸汽供暖系统的原理图。
图7-1 蒸汽供热原理图1-热源;2-蒸汽管路;3-分水器;4-散热设备;5-疏水器;6-凝水管路;7-凝水箱;8-空气管;9-凝水泵;10-凝水管与热水相比,蒸汽作为热媒具有如下一些特点:1.蒸汽在系统散热设备中,靠水蒸汽凝结成水放出潜热,相态发生了变化。
2.由于饱和蒸汽在凝结过程中温度不变,所以散热器内的平均温度即为蒸汽的饱和温度,但蒸汽供暖系统散热器表面温度高,在民用建筑中,不适宜使用蒸汽供暖系统。
3.蒸汽供暖系统中,蒸汽和凝水在系统管路内流动时,会产生沿途凝水;凝水有可能部分重新汽化,生成“二次蒸汽”,以两相流的状态在管路内流动。
4.蒸汽供暖系统中的蒸汽比容,较热水比容大得多。
5.由于蒸汽具有比容大,密度小的特点,很适宜用于间歇供热的用户。
由于上述特点,蒸汽作热媒的供暖系统主要用在一些工业用户或供暖期比较短以及有工业用汽的厂区内。
第二节室内低压蒸汽供暖系统一、重力回水低压蒸汽供暖系统蒸汽供暖系统凝结水依靠自身重力流回锅炉房的系统称为重力回水系统。
图7-2为重力回水低压蒸汽供暖系统示意图。
在系统运行前,锅炉充水到Ⅰ―Ⅰ平面,锅炉加热后,产生的蒸汽靠自身压力的作用,克服流动阻力进入散热器,将散热器内的空气排入水平干式凝水管,通过干式凝水管末端的空气管B排出系统。
在散热器内蒸汽凝结放热变成凝水,凝水靠重力作用克服管路流动阻力和锅炉压力返回锅炉,再重新被加热成蒸汽。
空气管的作用除了在正常运行时排除系统内的空气外,还可以在停止供汽时向系统内补充空气,防止散热器内蒸汽凝结时形成真空,将锅炉内的水倒吸入凝水管和散热器内,破坏系统的正常运行。
(a)上供式(b) 下供式图7-2 重力回水低压蒸汽供暖系统示意图重力回水低压蒸汽供暖系统中,总凝水立管与锅炉直接相连,系统未运行时锅炉和总凝水立管中的水位在Ⅰ-Ⅰ平面上。
系统运行后,在蒸汽压力的作用下,总凝水立管中的水位将升高至Ⅱ-Ⅱ以上,升高值为h。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
7.室内空气品质差,卫生条件差。
散热器的tpj高,易使沉积在散热设备表面的有机灰尘焦化而产生异味,降低室内 空气品质,散热器的热媒平均温度高,易烫伤人,卫生条件差。
8.状态参数变化大,设计计算和运行管理复杂,“跑、冒、滴、漏”现象严 重,降低其经济性。
9.管路易腐蚀,寿命短.
蒸汽管道间歇工作,蒸汽管内时而流动蒸汽,时而充斥空气,凝结水管道 时而充满水,时而进入空气,管道特别是凝结水管,反复和空气接触,易受
第五章 室内蒸汽供热系统
第一:蒸汽供暖系统概述
第二节:低压蒸汽供暖系统 第三节:高压蒸汽供暖系统 第四节:蒸汽系统主要附属设备 第五节:室内蒸汽供暖系统的水力计算
Chap5 室内蒸汽供热系统
第一节 蒸汽供暖系统概述
蒸汽作为供热(暖)系统 的热媒,应用极为普遍。左 图是蒸汽供热的原理图。蒸 汽从热源沿蒸汽管路进入散 热设备,蒸汽凝结放出热量 后,凝水通过疏水器再返回 热源重新加热。
四、高压蒸汽供暖系统设计中应注意的问题 1. 系统中空气的排出:系统中每个环路末端疏水器前设空气管排空气 2. 不同压力凝结水合流
3. 蒸汽管道、凝水管道上需设置热
补偿装置 4. 二次蒸汽的利用
第四节 疏水器及其它附属设备
一、疏水器
1. 疏水器的作用 自动阻隔蒸汽漏逸,快速排除用热设备和管道中的凝水,同时能排除系统 中积存的空气和其他不凝气体 2. 疏水器的分类 根据疏水器的作用原理不同,可分为三种类型的疏水器。 (1)机械型疏水器 利用蒸汽和凝水的密度不同,形成凝水液位,以控制 凝水排水孔自动启闭工作的疏水器。主要产品有浮筒式、钟形浮子式、自由 浮球式、倒吊筒式疏水器等。
三、高压蒸汽供暖系统的凝水回收方式
根据凝水回流动力的不同,分成余压回水、闭式满管回水和加压回水;
根据凝水箱是否与大气相通,分为开式和闭式系统。开式系统不可避免 的要产生二次蒸汽的损失和空气的渗入,损失热量与凝水,腐蚀管道,污染
环境,因而一般只适用于凝水量小于10t/h,作用半径小于500m的小型工厂 1. 余压回水:利用疏水器后凝结水的余压将凝结水送回热源凝结水箱 余压回水对凝水管道对坡度和坡向无严格要求,可以向上或向下甚至可以 抬高到加热设备上不,凝结水箱的位置不一定要在室外凝结水干管最低点的 标高之下 2. 闭式满管回水:将热用户各种压力的高温凝水先引入专门设置的二次蒸 发箱,通过蒸发箱分离二次蒸汽并就地加以利用,分离后的凝水借重力或水 泵将凝水送回热源 3. 加压回水:当靠余下不能将凝水送回热源处时,可在热用户处或几个用 户联合的凝水分站安设凝水箱,收集从各用热设备中流出的不同压力的凝水, 在处理二次蒸汽后,利用泵将凝水送回热源中心的方式
5. 静压力小,流速大,可减小管径。
由于蒸汽比容大、密度小,因而在高层建筑中,不会象热水供暖那样产生很大的水 静压力。由于蒸汽密度比水小,相同质量流量时,可采用较大的流速而不会产生过大 的阻力,从而可减小管径,节省投资。
5.同时满足对压力和温度有不同要求的多种用户的用热要求。
蒸汽的饱和温度可随压力增高而增高,变换蒸汽压力可满足各种不同工厂内生产 工艺用热对热媒温度的需要,甚至可以作为动力使用(蒸汽锻锤)。
2. 管路布置特点: 1)供汽干管低头走,汽水同向,坡度宜采用0.003,不小于0.002。当汽水 逆向流动时管道坡度≥0.005,进入散热器支管坡度i=0.01~0.02。 2)锅炉工作时,在蒸汽压力作用下,总凝水立管的水位将升高h值,达到 Ⅱ-Ⅱ水面。当凝水干管内为大气压力时,h值即为锅炉压力所折算的水柱 高度。为使系统内的空气能从P点处顺利排出,P点前的凝水干管就不能充 满水。干管的横断面,上部分应充满空气,下部分充满凝水,凝水靠重力 流动。这种非满管流动的凝水管,称为干式凝水管。它必须敷设在Ⅱ-Ⅱ水 面以上,再考虑锅炉压力波动,P点处应再高出Ⅱ-Ⅱ水面约200~250mm。 水面Ⅱ-Ⅱ以下的总凝水立管全部充满凝水,凝水满管流动,称为湿式凝水 管。
(2)热动力型疏水器 利用蒸汽和凝水热动力学(流动)特性的不同来工作 的疏水器。主要产品有圆盘式、脉冲式、孔板或迷宫式疏水器等。
(3)热静力型(恒温型)疏水器 利用蒸汽和凝水的温度不同引起恒温元件
膨胀或变形来工作的疏水器。主要产品有波纹管式、双金属片式和液体膨胀 式疏水器等。
A.浮筒式疏水器
B.圆盘式疏水器
凝水,防止产生水击现象。常用耐水击的双金属片型的疏水器(图5-2),
当供汽压力低时,也可用水封装置(图5-1下供式系统末端所示)。 (3)为了保持蒸汽的干度,避免沿途凝水进入供汽立管,供汽立管宜
从供水干管的上方或侧上方接出。
第三节 室内高压蒸汽供热系统
在工厂中,生产工艺用热往往需要使用较高压力的蒸汽。因此,利用高压 蒸汽作为热媒,向工厂车间及其辅助建筑物各种不同用途的热用户(生产工 艺、热水供应、通风及供暖热用户等)供热,是一种常用的供热方式。 一、高压蒸汽供暖系统的形式 1. 上供下回式 2. 上供上回式
△P—疏水器的前后压力差,kPa
(2)疏水器的选择倍率
考虑到实际运行时负荷和压力的变化,应使疏水器设计排水量大于用热 设备的理论排水量。即在理论排水量基础上考虑一个安全系数—选择倍率
Gsh KGL
6. 疏水器前后压力的确定
(1)疏水器前表压力P1 :取决于疏水器在蒸汽供热系统中连接的位置。
用于排除蒸汽管路的凝水时,P1 =Pb ,此处Pb 表示疏水点处的蒸汽表压力; 当疏水器用于排除用热设备的凝水时,P1=0.95Pb ,此处Pb 表示用热设备
三、低压蒸汽供暖系统在设计中应注意的问题
1.保证合适的供汽压力。在设计低压蒸汽供暖系统时,一方面尽可能采用 较低的供汽压力,另一方面系统的干式凝水管又与大气相通;因此,散热器 内的蒸汽压力只需比大气压力稍高一点即可,靠剩余压力以保证蒸汽流入散 热器所需的压力损失,并靠蒸汽压力将散热器中的空气驱入凝水管。设计时, 散热器入口阀门前的蒸汽剩余压力通常为1500~2000Pa。
二、机械回水系统
1. 与重力回水系统的区别 系统多了凝结水箱和凝结水泵 不同于重力回水系统,机械回水系统是“断开式”系统。凝水不直接返回 锅炉,而首先进入凝水箱,然后再用凝水泵将凝水送回热源重新加热。
i≥0.003
i≥0.005
2. 对系统的要求 凝水箱布置应低于所有散热器和凝水管。进凝水箱的凝水干管应作顺流 向下的坡度,使从散热器流出的凝水靠重力自流进入凝水箱。为了使系统的 空气经凝水干管流入凝水箱,再经凝水箱上的空气管排往大气,凝水干管应按 干式凝水管设计。 3.优点 扩大了供热范围,应用最为普遍。
水泵电耗省。
2.散热器的tpj高,同样Q,节省散热器面积。
蒸汽在散热器内在定压下凝结放热,热媒温度为该压力下的饱和温度。平均温度高。
3.有相态变化,状态变化大 相态变化大,输送过程密度变化大,在凝结水管路中易出现二次蒸汽,管路内流动 复杂
4.热惰性小,适用于间歇供暖。
热得快,冷得快(适用于影剧院观众厅);热水系统水的贮热能力大,热惰性大。
前的蒸汽表压力;
当疏水器安装在凝水干管末端时,P1=0.7×Pb,此处Pb表示该供热系统的 入口蒸汽表压力。
(2)疏水器后的出口压力P2:为保证疏水器正常工作,必须保证疏水器有
一个最小的压差ΔPmin,亦即在疏水器前压力P1给定后,疏水器后的压力P2不 得超过某一最大允许背压P2max值。通常,P2 0.5P 1 为疏水器后的设计倍压值。
(a)
(b)
(c)
(d )
( e)
(f)
图5-10 疏水器的安装方式
5. 疏水器的选择计算 选择依据:疏水量、工作压力、凝结水温度、疏水后的背压;接口管径、 安装条件等 (1)疏水器排水量的计算
G 0.1Ap d 2 P
G—疏水器的排水量,kg/h;AP—疏水器的排水系数;d—疏水器的排水阀孔直径,mm
二、高压蒸汽供暖系统的特点
1. 供汽压力高,流速大,系统作用半径大,但沿程管道热损失也大。对同
样的负荷,所需管径小,但如果沿途凝水排泄不畅时,会产生严重的水击 2. 散热器内蒸汽压力高,表面温度也高,对同样的热负荷,所需散热面积
少,但易堂少人和烧焦落在散热器上的有机尘,卫生和安全条件较差
3. 凝水温度高,容易产生二次蒸汽。可设置二次蒸发箱对凝水管道中蒸汽 二次利用
C.温调式疏水器
3. 疏水器的要求
(1)性能方面:在单位压降下的排凝水量较大,漏汽量要小,能顺利的排除
空气,对凝水的流量、压力和温度的波动适应性强。 (2)结构方面:结构简单,活动部件少,便于维修,体积小,金属耗量少。
(3)使用寿命长。 4. 疏水器与管路的连接方法
疏水器多为水平安装。与管路的连接方式见图5-10
第二节 低压蒸汽供暖系统
一、重力回水系统
1. 工作原理
在系统运行前,锅炉充水至
Ⅰ―Ⅰ面。锅炉加热后产生的蒸汽, 在其自身压力作用下,克服流动阻 力,沿供汽管道输进散热器内,并 将积聚在供汽管道和散热器内的空 气驱入凝水管,最后,经连接在凝 水管末端的空气管排出。蒸汽在散 热器内冷凝放热。凝水靠重力作用 沿凝水管路返回锅炉,重新加热变 成蒸汽,继续循环。
3. 重力回水低压蒸汽供暖系统的特点 优点:系统型式简单,无凝水箱、凝水泵,运行时不消耗电能,适用于小
型系统。
缺点:供暖系统作用半径不能过大。 当系统作用半径较大,供汽压力较高(表压高于20KPa)时,一般采用机
械回水系统。室内系统的作用半径一般控制在50m以内,若超过50m,可
通过调整入口或分支点的位置来解决,多分成几个小系统。
在实际运行过程中,为了避免未凝结
的蒸汽窜入凝水管,可在每个散热器 出口或在每根凝水立管下端安装疏水
器。
2. 排空气及防止真空。当停止供汽时,散热器和管路内会出现一定的真空度, 应打开空气管的阀门,使空气通过干凝水干管迅速进入系统,以免空气从系
