房屋建筑学四章(楼板层和地面)
房屋建筑学1楼板层
04 楼板层的隔音与隔热设计
CHAPTER
楼板层的隔音设计
隔音材料选择
选择密度高、隔音效果好的材料， 如混凝土、厚钢板等，用于楼板
商业建筑
商业建筑的楼板厚度可能根据具体 情况而有所不同，一般在15-20厘 米左右。
特殊用途
对于需要特殊承载的楼板，如大型 设备平台或游泳池等，其厚度可能 超过20厘米。
楼板的构造层次
面层
直接承受荷载和摩擦， 需耐磨、防滑、美观。
结构层
找平层
保温层
主要承受荷载，传递水 平力和垂直力，常用材
料为混凝土或钢。
楼板层的功能
01
02
03
承载作用
楼板层承受着建筑物内部 的所有荷载，包括家具、 人员、设备等重量，以及 地震、风等外部力作用。
隔音、隔热作用
楼板层具有一定的隔音、 隔热性能，能够有效地减 少室内噪音和热量的传递， 提高居住的舒适度。
防水、防潮作用止水分和潮气对室内环境 的影响。
对结构层进行找平处理， 确保面层平整，常用材
料为水泥砂浆。
根据需要设置，常用材 料为保温材料，如泡沫
混凝土或保温板。
03 楼板层的承重设计
CHAPTER
楼板层的承重结构
楼板层承重结构分为刚性结构和柔性结构两种类型。刚性结构指楼板层由刚性材料构成，如混凝土、 钢材等，具有较好的抗压和抗弯能力；柔性结构则指楼板层由柔性材料构成，如木材、石材等，主要 依靠自身重量和材料强度来承受荷载。
THANKS

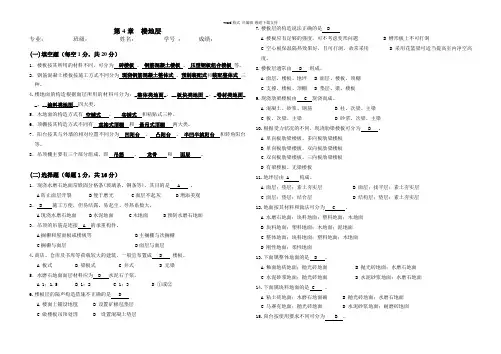

《房屋建筑学》习题集(答案)
第4章楼地层专业：班级：姓名：学号：成绩：(一)填空题（每空1分，共20分）1．楼板按其所用的材料不同，可分为砖楼板、钢筋混凝土楼板、压型钢板组合楼板等。
2．钢筋混凝土楼板按施工方式不同分为现浇钢筋混凝土整体式、预制装配式和装配整体式三种。
4.楼地面的构造根据面层所用的材料可分为：_整体类地面_、__板块类地面 _、_卷材类地面_ _、__涂料类地面__四大类。
5．木地面的构造方式有空铺式、实铺式和粘贴式三种。
6．顶棚按其构造方式不同有直接式顶棚和悬吊式顶棚两大类。
7．阳台按其与外墙的相对位置不同分为凹阳台、凸阳台、半凹半挑阳台和转角阳台等。
8．吊顶棚主要有三个部分组成，即吊筋、龙骨和面层。
(二)选择题（每题1分，共16分）1．现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是 A 。
A防止面层开裂 B便于磨光 C面层不起灰 D增添美观2． B 施工方便，但易结露、易起尘、导热系数大。
A现浇水磨石地面 B水泥地面 C木地面 D预制水磨石地面3．吊顶的吊筋是连接 A 的承重构件。
A搁栅和屋面板或楼板等 B主搁栅与次搁栅C搁栅与面层 D面层与面层4.商店、仓库及书库等荷载较大的建筑，一般宜布置成 D 楼板。
A 板式B 梁板式C 井式D 无梁5．水磨石地面面层材料应为 D 水泥石子浆。
A 1：1.5B 1：2C 1：3D ①或②6.楼板层的隔声构造措施不正确的是 DA 楼面上铺设地毯B 设置矿棉毡垫层C 做楼板吊顶处理D 设置混凝土垫层7.楼板层的构造说法正确的是 DA 楼板应有足够的强度，可不考虑变形问题B 槽形板上不可打洞C 空心板保温隔热效果好，且可打洞，故常采用D 采用花篮梁可适当提高室内净空高度。
8.楼板层通常由 D 组成。
A 面层、楼板、地坪B 面层、楼板、顶棚C 支撑、楼板、顶棚D 垫层、梁、楼板9.现浇肋梁楼板由 C 现浇而成。
A 混凝土、砂浆、钢筋B 柱、次梁、主梁C 板、次梁、主梁D 砂浆、次梁、主梁10.根据受力状况的不同，现浇肋梁楼板可分为 B 。
房屋建筑学——楼板与地面
• 1.1类型 • 按所有材料分：木、砖拱、钢筋砼、压型钢板组合楼板 • 木楼板：木隔栅上下铺钉木板、隔栅之间设剪力撑 • 砖拱板：砖砌成拱结构来承受楼板层的荷载 • 节约木材、钢筋、水泥，但承载能力、抗震能力差。 • 砼楼板：高强、刚度好，耐火、耐久可塑性好。 • 压型钢板组合楼板：利用钢衬板作为楼板的承重构件和底模。
第四章 楼板与地面
学习目标和要求 1.楼板的类型、组成和常见楼板的构造特点，适用范围。 2.楼地面的组成和要求，常见地面的构造及使用特点。 3.顶棚、阳台、雨篷的分类特点，一般构造。 注： 地面：指建筑物底层地坪，是建筑物底层与土壤相接的构件。
§4.1 楼板的类型、组成及要求
• 1.1类型 • 按所有材料分：木、砖拱、钢筋砼、压型钢板组合楼板 • 木楼板：木隔栅上下铺钉木板、隔栅之间设剪力撑 • 砖拱板：砖砌成拱结构来承受楼板层的荷载 • 节约木材、钢筋、水泥，但承载能力、抗震能力差。 • 砼楼板：高强、刚度好，耐火、耐久可塑性好。 • 压型钢板组合楼板：利用钢衬板作为楼板的承重构件和底模。
• 板悬挑长度l：700-1500mm
• 构造T：1）一防倾覆足够压重；2）二排水、防水（石坡度、防水砂 浆顺墙上卷≥300mm
• 与建筑物连接的有柱雨篷接柱外围水平面积计算建筑面积独立柱雨篷 按其顶盖水平投影面积的一半计算建筑面积。
板带或梁支承隔墙。
• 2.3 装配整体式钢筋砼楼板 • 部分构件预制→现声安装→整体现浇 • 1.预制薄板叠合楼板 • 由预制薄板和现浇砼层叠合而成。 • 薄板：预应力、非预应力。 • 薄板表面处理：刻槽，露出较规则的三角形结合钢筋。
• l:4-6→9m b:11-18 t≥150 • 现浇叠合层t2:100-120 t2:≥2 t1为宜 • 总厚：t:150-2502.密肋填充块楼板 • 密肋小梁： • 现浇：陶土空心砖、矿渣砼实心块等作肋间填充块，现浇密肋，面板。 • 预制：预制小梁间填空陶土空心砖、煤渣空心砖等上浇面层。
《房屋建筑学》习题集(答案)
第4章楼地层专业：班级：姓名：学号：成绩：(一)填空题（每空1分，共20分）1．楼板按其所用的材料不同，可分为砖楼板、钢筋混凝土楼板、压型钢板组合楼板等。
2．钢筋混凝土楼板按施工方式不同分为现浇钢筋混凝土整体式、预制装配式和装配整体式三种。
4.楼地面的构造根据面层所用的材料可分为：_整体类地面_、__板块类地面 _、_卷材类地面__、__涂料类地面__四大类。
5．木地面的构造方式有空铺式、实铺式和粘贴式三种。
6．顶棚按其构造方式不同有直接式顶棚和悬吊式顶棚两大类。
7．阳台按其与外墙的相对位置不同分为凹阳台、凸阳台、半凹半挑阳台和转角阳台等。
8．吊顶棚主要有三个部分组成，即吊筋、龙骨和面层。
(二)选择题（每题1分，共16分）1．现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是 A 。
A防止面层开裂 B便于磨光 C面层不起灰 D增添美观2． B 施工方便，但易结露、易起尘、导热系数大。
A现浇水磨石地面 B水泥地面 C木地面 D预制水磨石地面3．吊顶的吊筋是连接 A 的承重构件。
A搁栅和屋面板或楼板等 B主搁栅与次搁栅C搁栅与面层 D面层与面层4.商店、仓库及书库等荷载较大的建筑，一般宜布置成 D 楼板。
A 板式B 梁板式C 井式D 无梁5．水磨石地面面层材料应为 D 水泥石子浆。
A 1：1.5B 1：2C 1：3D ①或②6.楼板层的隔声构造措施不正确的是 DA 楼面上铺设地毯B 设置矿棉毡垫层C 做楼板吊顶处理D 设置混凝土垫层7.楼板层的构造说法正确的是 DA 楼板应有足够的强度，可不考虑变形问题B 槽形板上不可打洞C 空心板保温隔热效果好，且可打洞，故常采用D 采用花篮梁可适当提高室内净空高度。
8.楼板层通常由 D 组成。
A 面层、楼板、地坪B 面层、楼板、顶棚C 支撑、楼板、顶棚D 垫层、梁、楼板9.现浇肋梁楼板由 C 现浇而成。
A 混凝土、砂浆、钢筋B 柱、次梁、主梁C 板、次梁、主梁D 砂浆、次梁、主梁10.根据受力状况的不同，现浇肋梁楼板可分为 B 。

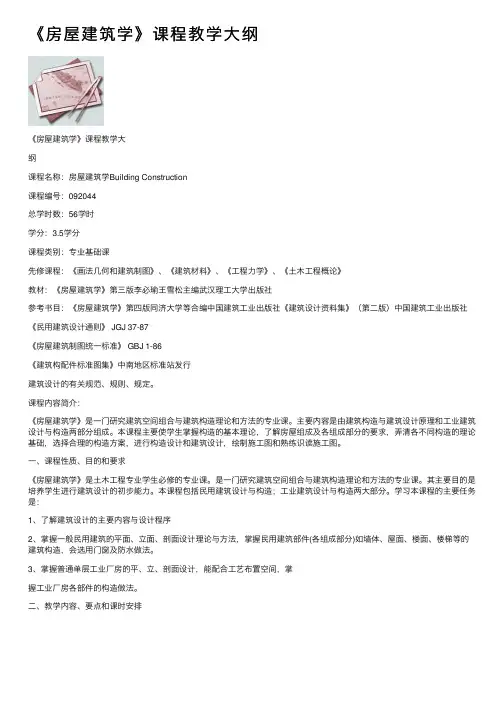

《房屋建筑学》课程教学大纲
《房屋建筑学》课程教学⼤纲《房屋建筑学》课程教学⼤纲课程名称：房屋建筑学Building Construction课程编号：092044总学时数：56学时学分：3.5学分课程类别：专业基础课先修课程：《画法⼏何和建筑制图》、《建筑材料》、《⼯程⼒学》、《⼟⽊⼯程概论》教材：《房屋建筑学》第三版李必瑜王雪松主编武汉理⼯⼤学出版社参考书⽬：《房屋建筑学》第四版同济⼤学等合编中国建筑⼯业出版社《建筑设计资料集》（第⼆版）中国建筑⼯业出版社《民⽤建筑设计通则》 JGJ 37-87《房屋建筑制图统⼀标准》 GBJ 1-86《建筑构配件标准图集》中南地区标准站发⾏建筑设计的有关规范、规则、规定。
课程内容简介：《房屋建筑学》是⼀门研究建筑空间组合与建筑构造理论和⽅法的专业课。
主要内容是由建筑构造与建筑设计原理和⼯业建筑设计与构造两部分组成。
本课程主要使学⽣掌握构造的基本理论，了解房屋组成及各组成部分的要求，弄清各不同构造的理论基础，选择合理的构造⽅案，进⾏构造设计和建筑设计，绘制施⼯图和熟练识读施⼯图。
⼀、课程性质、⽬的和要求《房屋建筑学》是⼟⽊⼯程专业学⽣必修的专业课。
是⼀门研究建筑空间组合与建筑构造理论和⽅法的专业课。
其主要⽬的是培养学⽣进⾏建筑设计的初步能⼒。
本课程包括民⽤建筑设计与构造；⼯业建筑设计与构造两⼤部分。
学习本课程的主要任务是：1、了解建筑设计的主要内容与设计程序2、掌握⼀般民⽤建筑的平⾯、⽴⾯、剖⾯设计理论与⽅法，掌握民⽤建筑部件(各组成部分)如墙体、屋⾯、楼⾯、楼梯等的建筑构造，会选⽤门窗及防⽔做法。
3、掌握普通单层⼯业⼚房的平、⽴、剖⾯设计，能配合⼯艺布置空间，掌握⼯业⼚房各部件的构造做法。
⼆、教学内容、要点和课时安排本课程的教学内容共分14章。
第⼀章：绪论主要内容是：建筑的分类；建筑设计的内容、程序和设计依据；建筑模数协调统⼀标准。
重点：建⽴建筑模数协调和规范等的概念。
难点：建筑模数协调标准。

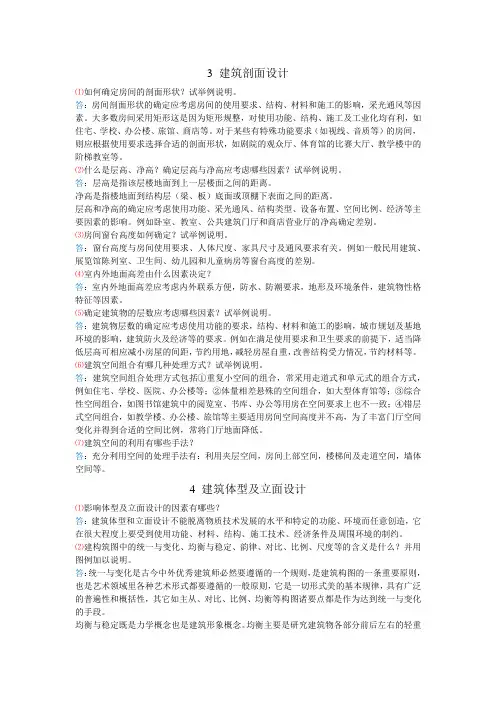

《房屋建筑学》(李必瑜等主编 武汉理工大学出版社)第三章第四章第五章课后习题答案
3 建筑剖面设计⑴如何确定房间的剖面形状？试举例说明。
答：房间剖面形状的确定应考虑房间的使用要求、结构、材料和施工的影响，采光通风等因素。
大多数房间采用矩形这是因为矩形规整，对使用功能、结构、施工及工业化均有利，如住宅、学校、办公楼、旅馆、商店等。
对于某些有特殊功能要求（如视线、音质等）的房间，则应根据使用要求选择合适的剖面形状，如剧院的观众厅、体育馆的比赛大厅、教学楼中的阶梯教室等。
⑵什么是层高、净高？确定层高与净高应考虑哪些因素？试举例说明。
答：层高是指该层楼地面到上一层楼面之间的距离。
净高是指楼地面到结构层（梁、板）底面或顶棚下表面之间的距离。
层高和净高的确定应考虑使用功能、采光通风、结构类型、设备布置、空间比例、经济等主要因素的影响。
例如卧室、教室、公共建筑门厅和商店营业厅的净高确定差别。
⑶房间窗台高度如何确定？试举例说明。
答：窗台高度与房间使用要求、人体尺度、家具尺寸及通风要求有关。
例如一般民用建筑、展览馆陈列室、卫生间、幼儿园和儿童病房等窗台高度的差别。
⑷室内外地面高差由什么因素决定？答：室内外地面高差应考虑内外联系方便，防水、防潮要求，地形及环境条件，建筑物性格特征等因素。
⑸确定建筑物的层数应考虑哪些因素？试举例说明。
答：建筑物层数的确定应考虑使用功能的要求，结构、材料和施工的影响，城市规划及基地环境的影响，建筑防火及经济等的要求。
例如在满足使用要求和卫生要求的前提下，适当降低层高可相应减小房屋的间距，节约用地，减轻房屋自重，改善结构受力情况，节约材料等。
⑹建筑空间组合有哪几种处理方式？试举例说明。
答：建筑空间组合处理方式包括①重复小空间的组合，常采用走道式和单元式的组合方式，例如住宅、学校、医院、办公楼等；②体量相差悬殊的空间组合，如大型体育馆等；③综合性空间组合，如图书馆建筑中的阅览室、书库、办公等用房在空间要求上也不一致；④错层式空间组合，如教学楼、办公楼、旅馆等主要适用房间空间高度并不高，为了丰富门厅空间变化并得到合适的空间比例，常将门厅地面降低。
房屋建筑学1楼板层
楼板的材料
• 常见的楼板材料有混凝土、木材、钢材等。混凝土是最常用的 楼板材料，具有强度高、耐久性好、成本低等优点。木材则具 有质轻、保温性能好、施工方便等优点，但耐火性能较差。钢 材则具有强度高、自重轻、美观等优点，但成本较高。
03 楼板层的施工工艺
CHAPTER
施工前的准备
场地清理
材料准备
检查与维修
定期对楼板层进行检查，发现裂 缝、下沉等问题及时进行处理， 确保楼板层的结构安全和使用寿 命。
04 楼板层的优缺点分析
CHAPTER
优点分析
承载能力强
楼板层能够承受较大的重量，为 建筑物提供稳定的支撑。
隔音效果好
楼板层具有一定的隔音性能，能 够减少噪音的传递和干扰。
防水性能好
楼板层经过特殊处理，具有良好 的防水性能，能够有效防止水分
渗透。
缺点分析
成本较高
楼板层的制造成本较高，增加了建筑物的整体造 价。
施工周期长
楼板层的施工需要经过多个工序，相对较长的施 工周期。
维护成本高
楼板层在使用过程中需要定期维护和检修，以确 保其正常运转。
适用范围
适用于住宅、办公楼、商业中心等各 类建筑物的地面层。
适用于对承载能力、隔音和防水要求 较高的建筑物。
02
楼板由面层、结构层和顶棚组成 。面层是楼板的装饰层，结构层 由混凝土或其他材料构成，顶棚 通常为抹灰层或吊顶。
楼板的类型
• 根据楼板的结构形式，可分为预制装配式楼板、整体浇筑式楼板和组合式楼板。预制装配式楼板是将预制的楼板构件在施 工现场拼装而成，整体浇筑式楼板是在建筑物的位置直接浇筑混凝土而成，组合式楼板则结合了预制和浇筑的特点。
谢谢
房屋建筑学楼地层
5.4M 内较为经济
叠合楼板厚度:150-250MM,≥薄板厚度的2 倍
预制薄板厚:60-70MM 预制薄板宽:1.1-1.8M 2、现浇砼面层厚:70-120MM,C20级砼 （图8-17a）
•房屋建筑学：楼地层
四、楼板层的细部构造
墙 边 通 过 时 , 可 局 部 现 浇 板 带 （ 图 810B） ； （4）板缝差超过200MM时,应重新选择板
的规格。
•房屋建筑学：楼地层
2、板的搁置及板缝处理
(1) 板的搁置 ① 搁置宽度:墙≥80mm 梁≥60mm ②坐浆 ③拉结钢筋（图8-12）
•房屋建筑学：楼地层
(2) 板缝的处理
厚1:2水泥砂浆。
•房屋建筑学：楼地层
（2）水泥石屑地面(豆石地面)
是以石屑(细小的石子)代砂的一种水泥地 面。
A、特点：表面光洁，不起尘、易清洁
B、构造作法：
单层：25MM厚1:2水泥石屑提浆压光。
双层：15~20MM厚1:3水泥砂浆找平；
15MM厚1:2水泥石屑提浆压光。
•房屋建筑学：楼地层
1、板的布置 A、板式结构布置（图8-6A） B、梁板式结构布置（图8-6B） 板搁在梁顶上（图8-8A） 板搁在花篮梁两侧挑耳上（图8-8B） 板的规格、类型一般不超过两种
•房屋建筑学：楼地层
C、板缝差的处理
(1) 板缝差在60以内时,调整板缝宽度； (2) 板缝差在60-120MM时,墙边挑两皮砖 （图8-10A） ； (3) 板缝差在120-200MM或因竖向管道沿
(3)素土夯实层：基层，也称地基 素土指不含杂质的砂质粘土。 通常是填300MM的土后夯实成200MM 厚，才能均匀有效地承压。
房屋建筑学全
（二）、单层工业厂房构造组成
.
1、承重结构
横向排架 基础、柱子、屋面梁（或屋架）
纵向连系构件 基础梁、连系梁、吊车梁、圈梁
支撑系统 屋盖支撑和柱间支撑
.
2、围护结构
外墙
抗风柱
设置在砖混结构房屋两端山墙内，抵抗 水平风荷载的钢筋混凝土构造柱简称为 抗风柱 。
一般用于高耸、内部大空间、横墙少的 砖混结构房屋，如工业厂房、大型仓库 等。
房屋建筑学
.
关于建筑
1、概念： 根据人们物质生活和精神生活的要求，为满足各
种不同的社会活动的需要，而建造的有组织的内部和 外部的空间环境。 2、建筑包括内容：
建筑物和构筑物 ①建筑物：指满足功能要求并提供活动空间和 场所 的建筑。
例如：工厂、学校、住宅、影剧院等。 ②构筑物：指的是仅满足功能要求的建筑物。
.
B、自然气候的影响：应当根据当地的实 际情况对房屋的各有关部位采取相应的 构造措施，如保温隔热、防潮防水、防 冻胀等，以保证房屋的正常使用。
C、人为因素和其他因素的影响：如噪声、 振动、化学辐射、爆炸、火灾等。应通 过在房屋相应的部位采取可靠的构造措 施提高房屋的生存能力。
D、技术和经济条件的影响：建筑构造要 根据行业发展的现状和趋势，以及经济 水平的提高不断调整，推陈出新。
.
（二）、按基础的构造型式分
1、条形基础
.
墙下独立基础
.
条形基础
.
2、独立基础
.
.
独立基础
.
.
3、井格式基础
.
4、筏形基础
平板式
.
梁板式
.
.
.
.
.
.
房屋建筑学 阶段测试题8-楼地层
第四章楼板层和地面(一)填空题1．楼板按其所用的材料不同，可分为——、——、——等。
2．钢筋混凝土楼板按其施工方式不同分为——、——、和装配整体式楼板三种。
3．现浇梁板式楼板布置中，主梁应沿房间的——方向布置，次梁垂直于——方向布置。
4．槽形板为提高板的整体刚度和便于搁置，常将板的——封闭。
5．预制钢筋混凝土楼板的支承方式有——和——两种。
6．预制钢筋混凝土空心楼板的搁置应避免出现——支承情况，即板的纵长边不得伸入砖墙内。
7．木地面的构造方式有——、——和粘贴式三种。
8．顶棚按其构造方式不同有——和——两大类。
9．阳台按其与外墙的相对位置不同分为——、——、——和转角阳台10．吊顶主要有三个部分组成，即——、——和——。
11．楼板层主要由——、——和——三部分组成，有特殊要求的通常增设附加层。
12．地坪层主要由——、——和——三部分组成，必要时也可增设附加层。
13．一般四面简支的单向板式楼板，其厚度不小于短边的——；四面简支的双向板，其厚度不小于短边的——。
14．实心预制钢筋混凝土平板跨度一般在——mm以内，板厚为跨度的1／30，常取60~80mm，板宽一般为——mm或——mm。
15．预制板可直接搁置在墙上或梁上，为满足结构要求，通常应满足板端的搁置长度。
一般情况下，板搁置在梁上应不小于——；搁置在内墙上不小于——。
(二)选择题1．现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是——。
①防止面层开裂②便于磨光③面层不起灰④增添美观2．槽形板为提高板的刚度，当板长超过——m时，每隔1000~1500mm增设横肋一道。
①4．5 ②9③6 ④7．23．空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是——。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑垂4．预制板侧缝间需灌注细石混凝土，当缝宽大于——mm时，须在缝内配纵向钢筋。
①30 ②50③60 ④655 ——施工方便，但易结露、起尘，导热系数大。
《房屋建筑学》楼地面
编辑课件
编辑课件
（3）粘贴木地面的做法是先
在钢筋混凝土基层上采用沥青砂浆 找平，然后刷冷底子油一道，热沥 青一道，用2mm厚沥青胶、环氧树 脂、乳胶等随涂随铺贴20mm厚硬 木长条地板。
编辑课件
编辑课件
二、 顶棚构造
顶棚也称天棚、天花板，在单层房屋中，顶 棚位于屋顶承重结构的下面；在多层房屋和高层 房屋中，顶棚位于屋顶承重结构下面和各层楼板 的下面。
以及由空花栏杆和实心栏板组合而成的组 合式栏杆。按材料不同，有金属栏杆、砖 砌栏板，钢筋混凝土栏杆(板)等。
第四节 楼地层构造
一、楼地面装修
地面按面层材料及施工方法可分为整体面层地 面、块料面层地面、塑料地面、木地面四大类。
1.整体地面
用现场浇注的方法做成整片的地面称为 整体地面。常用的有水泥砂浆地面、水磨 石地面、菱苦土地面等。
编辑课件
现浇水磨石地面
水磨石地面，是用大理石等中等硬度 石料的石屑与水泥拌和，形成水泥石屑浆， 经浇抹硬结磨光而成。
编辑课件
2.阳台结构形式 (1)挑板式——
将房间的楼板挑出作为阳台板。 (2)挑梁式——
从墙体中挑梁形成梁板式结构。
编辑课件
A.住宅阳台挑出长度1.5~1.8m。 B.挑梁压在墙中的长度为挑出长度 的1.5倍。 C.挑板式阳台挑出长度≤1.2m。
编辑课件
编辑课件
3.阳台的构造
(1)阳台的栏杆和扶手 阳台的栏杆和栏板的作用有两个方面：
顶棚按构造方式不同有直接式顶棚和吊顶棚 两种类型。
编辑课件
编直辑课件接顶棚
1、直接抹灰顶棚
直接抹灰顶棚，就是在楼板底面直接抹 灰而后喷浆或不抹灰直接喷浆形成的顶棚。 这种顶棚构造简单，造价较低。
房屋建筑学四章(楼板层和地面)
第四章楼板层和地面一、试题（一）填空题1.楼板按其所用的材料不同，可分为、、等。
2.钢筋混凝土楼板按其施工方式不同分为、和装配整体式楼板三种。
3.现浇梁板式楼板布置中，主梁应沿房间的方向布置，次梁垂直于方向布置。
4.槽形板为提高板的整体刚度和便于搁置，常将板的封闭。
5.预制钢筋混凝土楼板的支承方式有和两种。
6.预制钢筋混凝土空心楼板的搁置应避免出现支承情况，即板的纵长边不得伸入砖墙内。
7.木地面的构造方式有、和粘贴式三种。
8.顶棚按其构造方式不同有和两大类。
9.阳台按其与外墙的相对位置不同分为、、和转角阳台等。
10.吊顶主要有三个部分组成，即、和。
11.楼板层主要由、和三部分组成。
有特殊要求的房间通常增设附加层。
12.地坪层主要由、和三部分组成。
必要时也可增设附加层。
13.一般四面简支的单向板式楼板，其厚度不小于短边的；四面简支的双向板，其厚度不小于短边的。
14.实心预制钢筋混凝土平板跨度一般在㎜以内，板厚为跨度的1/30，常取60～80㎜，板宽一般为㎜或㎜。
15.预制板可直接搁置在墙上或梁上，为满足结构要求，通常应满足板端的搁置长度。
一般情况下，板搁置在梁上应不小于；搁置在内墙上不小于。
（二）选择题1.现浇水磨石地面常嵌固分格条（玻璃条、铜条等），其目的是。
①防止面层开裂②便于磨光③面层不起灰④增添美观2.槽形板为提高板的刚度，当板长超过m时，每隔1000～1500㎜增设横肋一道。
①4.5m ②9m③6m ④7.2m3.空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑移4.预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。
①30㎜②50㎜③60㎜④65㎜5. 施工方便，但易结露、易起尘、导热系数大。
①现浇水磨石地面②水泥地面③木地面④预制水磨石地面6.吊顶的吊筋是连接的承重构件。
①搁栅和屋面板或楼板等②主搁栅与次搁栅③搁栅与面层④面层与面层7.当首层地面垫层为柔性垫层（如：砂垫层、炉渣垫层或灰土垫层）时，可用于支承面层材料。
《房屋建筑学》教学大纲
房屋建筑学（学分4 ，学时60）一、课程的性质和任务《房屋建筑学》是工程管理、土木工程等相关专业的专业基础课之一。
本课程重点介绍民用建筑设计与构造的基本原理、设计方法和实际工程的应用。
内容包括：建筑平面、剖面、体型和立面设计，民用建筑构造概论，基础与地下室，墙体，楼板层与地层，楼梯、电梯、台阶与坡道，屋顶，门窗，变形缝等。
本课程的任务是通过系统地讲授房屋建筑学基础理论和基本知识，尤其是对基本设计的介绍，使学生了解和掌握房屋建筑学有关的最基本的知识，为学生学习工程管理、土木工程等专业的其他课程奠定良好的基础。
二、课程内容、基本要求与学时分配基本内容：概论；建筑平面设计；建筑剖面设计；建筑体形和立面设计；民用建筑构造概念；墙和基础构造；楼地层构造；楼梯构造；屋顶构造；门窗与遮阳构造；变形缝。
第1章概论2学时第一节、民用建筑分类；第二节、建筑设计的内容和过程；第三节、建筑设计的要求和依据。
重点掌握内容：一、重点：建筑设计的过程阶段，建筑设计的要求，建筑设计的依据。
二、难点：风向频率玫瑰图的识读，建筑模数及模数制。
第2章建筑平面设计6学时第一节、使用部分平面设计；第二节、交通联系部分的平面设计；第三节、建筑平面的组合设计。
重点掌握内容：一、重点：组成平面各部分面积的分类，使用房间的设计要求，确定房间平面的形状和尺寸的考虑因素，门窗的位置及大小的确定，交通联系部分的平面设计原则，走廊宽度具体设计要求，楼梯位置的设计要求，门厅大门设计要求。
二、难点：使用及交通联系部分的设计要求，建筑平面组合设计的各种要求。
第3章建筑剖面设计6学时第一节、房屋各部分高度的确定；第二节、房屋层数的确定和剖面的组合方式；第三节、房屋空间的组合和利用。
重点掌握内容：一、重点：室内净高、层高的定义，确定层高的5个要求，室内外地坪高差的设计目的，建筑剖面的组合方式及各自的适用形式，建筑空间组合的规则。
二、难点：层高确定的5个要求，进深与窗高的数量关系，建筑空间组合的规则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四章楼板层和地面一、试题（一）填空题1.楼板按其所用的材料不同，可分为、、等。
2.钢筋混凝土楼板按其施工方式不同分为、和装配整体式楼板三种。
3.现浇梁板式楼板布置中，主梁应沿房间的方向布置，次梁垂直于方向布置。
4.槽形板为提高板的整体刚度和便于搁置，常将板的封闭。
5.预制钢筋混凝土楼板的支承方式有和两种。
6.预制钢筋混凝土空心楼板的搁置应避免出现支承情况，即板的纵长边不得伸入砖墙内。
7.木地面的构造方式有、和粘贴式三种。
8.顶棚按其构造方式不同有和两大类。
9.阳台按其与外墙的相对位置不同分为、、和转角阳台等。
10.吊顶主要有三个部分组成，即、和。
11.楼板层主要由、和三部分组成。
有特殊要求的房间通常增设附加层。
12.地坪层主要由、和三部分组成。
必要时也可增设附加层。
13.一般四面简支的单向板式楼板，其厚度不小于短边的；四面简支的双向板，其厚度不小于短边的。
14.实心预制钢筋混凝土平板跨度一般在㎜以内，板厚为跨度的1/30，常取60～80㎜，板宽一般为㎜或㎜。
15.预制板可直接搁置在墙上或梁上，为满足结构要求，通常应满足板端的搁置长度。
一般情况下，板搁置在梁上应不小于；搁置在内墙上不小于。
（二）选择题1.现浇水磨石地面常嵌固分格条（玻璃条、铜条等），其目的是。
①防止面层开裂②便于磨光③面层不起灰④增添美观2.槽形板为提高板的刚度，当板长超过 m时，每隔1000～1500㎜增设横肋一道。
①4.5m ②9m③6m ④7.2m3.空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑移4.预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。
①30㎜②50㎜③60㎜④65㎜5. 施工方便，但易结露、易起尘、导热系数大。
①现浇水磨石地面②水泥地面③木地面④预制水磨石地面6.吊顶的吊筋是连接的承重构件。
①搁栅和屋面板或楼板等②主搁栅与次搁栅③搁栅与面层④面层与面层7.当首层地面垫层为柔性垫层（如：砂垫层、炉渣垫层或灰土垫层）时，可用于支承面层材料。
①瓷砖②硬木拼花板③粘土砖或预制混凝土块④马赛克8.预制混凝土梁搁置在墙上时，常需在梁与砌体间设置混凝土或钢筋混凝土垫块，其目的是。
①扩大传力面积②简化施工③增加室内净高④减少梁内配筋9.楼板层通常由组成.①面层、楼板、地坪②面层、楼板、顶棚③支撑、楼板、顶棚④垫层、梁、楼板10.噪声的传播途径有。
①撞击传声和固体传声②漫反射传声和固体传声③空气传声和固体传声④空气传声和漫反射传声11.根据使用材料的不同,楼板可分为。
①楼板、钢筋混凝土楼板、压型钢板组合楼板②钢筋混凝土楼板、压型钢板组合楼板、空心板③肋梁楼板、空心板、压型钢板组合楼板④压型钢板组合楼板、木楼板、空心板12.根据钢筋混凝土楼板的施工方法不同可分为。
①现浇式、梁板式、板式②板式、装配整体式、梁板式③装配式、装配整体式、现浇式④装配整体式、梁板式、板式13.常用的预制钢筋混凝土楼板，根据其截面形式可分为。
①平板、组合式楼板、空心板②槽形板、平板、空心板③空心板、组合式楼板、平板④组合式楼板、肋梁楼板、空心板14.预制板的支撑方式有。
①直板式和曲板式②板式和梁式③梁式和曲梁式④板式和梁板式15.预制钢筋混凝土楼板间应留缝隙的原因是。
①板宽规格的限制，实际尺寸小于标志尺寸②有利于预制板的制作③有利于加强板的强度④有利于房屋整体性的提高16.预制板在内墙上的搁置长度不少于。
①100毫米②180毫米③60毫米④120毫米17.预制板在梁上的搁置长度不少于。
①90毫米②180毫米③80毫米④120毫米18.现浇肋梁楼板由现浇而成。
①混凝土、砂浆、钢筋②柱、次梁、主梁③板、次梁、主梁④砂浆、次梁、主梁19.根据受力状况的不同，现浇肋梁楼板可分为。
①单向板肋梁楼板、多向板肋梁楼板②单向板肋梁楼板、双向板肋梁楼板③双向板肋梁楼板、三向板肋梁楼板④有梁楼板、无梁楼板20.地坪层由构成。
①面层、结构层、垫层、素土夯实层②面层、找平层、垫层、素土夯实层③面层、结构层、垫层、结合层④构造层、结构层、垫层、素土夯实层21.地面按其材料和做法可分为。
①磨石地面、块料地面、塑料地面、木地面②块料地面、塑料地面、木地面、泥地面③整体地面、块料地面、塑料地面、木地面④刚性地面、柔性地面22.下面属整体地面的是。
①釉面地砖地面和抛光砖地面②抛光砖地面和水磨石地面③水泥砂浆地面和抛光砖地面④水泥砂浆地面和水磨石地面23.下面属块料地面的是。
①粘土砖地面和水磨石地面②抛光砖地面和水磨石地面③马赛克地面和抛光砖地面④水泥砂浆地面和耐磨砖地面24.木地面按其构造做法有。
①空铺、实铺、砌筑②实铺、空铺、拼接③粘贴、空铺、实铺④砌筑、拼接、实铺25.地面变形缝包括。
①温度伸缩缝、沉降缝、防震缝②分隔缝、沉降缝、防震缝③温度伸缩缝、分隔缝、防震缝④温度伸缩缝、沉降缝、分隔缝26.阳台按使用要求不同可分为。
①凹阳台和凸阳台②生活阳台和服务阳台③封闭阳台和开敞阳台④生活阳台和工作阳台27.阳台是由组成：①栏杆和扶手②挑梁和扶手③栏杆和承重结构④栏杆和栏板28.挑阳台的结构布置可采用方式。
①挑梁搭板、悬挑阳台板②砖墙承重、梁板结构③悬挑阳台板、梁板结构④框架承重、悬挑阳台板（三）名词解释1.无梁楼板：2.顶棚：3.雨蓬：4.阳台：5.井式楼板：（四）简答题1.预制钢筋混凝土楼板的特点是什么？常用的板型有哪几种？2.现浇钢筋混凝土楼板的特点和适用范围是什么？3.现浇钢筋混凝土肋梁楼板中各构件的构造尺寸范围是什么？4.简述实铺木地面的构造要点。
5.吊顶的组成及作用是什么？6.简述楼地层的设计要求（五）绘简图题1.用图示例现浇水磨石地面的构造层次及做法。
2.用图示例楼层和地层的构造组成层次。
3.举例说明直接式顶棚构造做法。
4.举例说明空心板与墙之间的位置关系。
5.举例说明空心板与梁之间的位置关系。
6.图示阳台栏杆扶手与墙体的两种连接方式。
7.图示栏杆与面梁及阳台板的三种连接方式。
8.图示栏杆与扶手的四种连接方式。
9.图示阳台排水构造。
10.图示梁板式雨蓬构造。
（六）设计题某小学教学楼为三层砖混结构，墙体采用240 mm粘土砖墙，屋顶和楼板层均采用钢筋混凝土梁、板结构。
图4-1为教学楼局部二层平面，若已知该工程工地现有：①钢筋混凝土空心楼板，长2．4～4．2 m，宽600 mm和900 mm；②钢筋混凝土预制矩形梁，长4．2～6．0 m，截面尺寸自定。
试完成图4-1的教室部分：①计算所需梁、板数量；②绘制排板布置图；③绘制1-1、2-2截面详图。
图4-1 某小学教学楼局部二层平面图二、参考答案（一）填空题1.木楼板砖楼板钢筋混凝土楼板2.现浇式楼板预制式楼板3.短向主梁4.两端设端肋5.墙承式梁承式6.三边7.空铺式实铺式8.直接式悬吊式9.凹阳台凸阳台半凹半凸阳台10.吊筋骨架面层11.面层结构层顶棚层12.面层垫层基层13.1/40 1/4514.2400 600 90015.80㎜ 100㎜。
（二）选择题1.①2.③3.②4.②5.②6.①7.③8.①9.② 10.③11.① 12.③ 13.② 14.④ 15.①16.① 17.③ 18.③ 19.② 20.①21.③ 22.④ 23.③ 24.③ 25.①26.② 27.③ 28.①（三）名词解释1.无梁楼板是指等厚的平板直接支承在墙上或柱上。
2.顶棚是指楼板层的最下面部分，起装饰室内空间、改善室内采光和卫生条件等作用。
3.雨篷设置在建筑出入口处，起遮挡雨雪、保护外门、丰富建筑立面等作用。
4.阳台是指多层及高层建筑中人们接触室外的平台。
5.当房间平面尺寸大且平面形状接近方形时，常将梁板式楼板中的两个方向的梁等距、等高布置，称为井式楼板。
（四）简答题1.预制钢筋混凝土楼板的特点：可节省楼板、改善劳动条件、提高生产效率、加快施工速度并利于推广建筑工业化，但整体性差。
常用板型有：实心板、空心板、槽形板等。
2.现浇钢筋混凝土楼板具有整体性好、刚度大、利于抗震、梁板布置灵活等特点，但其模板耗材大、施工速度慢、施工受季节限制。
适用于地震区及平面形状不规则或防水要求较高的房间。
3.现浇钢筋混凝土肋梁楼板一般情况下，主梁的经济跨度为5～8 m ，梁高为跨度的1/8～1/12；梁宽为梁高的1/2～1/3。
次梁的经济跨度为主梁的间距，即4～6 m，次梁高为其跨度的1/12～1/18，宽度为高度的1/2～1/3。
板的跨度为次梁的间距，一般为1.7～3 m，厚度为其跨度的1/40～1/45，且一般不小于60 ㎜。
4.实铺木地面的构造要点：①先在基层上刷冷底子油一道，热沥青玛碲脂两道；②在基层上钉小搁栅，常为50㎜×60㎜方木，中距40㎜；③在小搁栅上钉木地板，此时将钉从板侧边钉入木搁栅，板面不留钉孔，木板的端缝应互相错开。
5.吊顶由吊筋、骨架和面板三部分组成。
吊筋是连接屋面板或楼板与骨架间的承重构件；骨架是固定面板的承重骨架；面板为顶棚的装饰层。
6.(1)满足坚固、安全要求楼地层应具有足够的强度和刚度，在荷载作用下安全可靠。
(2)具有一定的隔声能力楼层之间的噪声传播主要有两个途径，即空气传声和固体传声。
楼层地面隔声主要是指隔绝固体传声，通常采取以下措施：①楼板表面铺设弹性材料，如地毯等。
②设置浮筑式楼板。
如在楼板结构层与面层之间加设片状、条状或块状的弹性垫层。
③设置吊顶棚。
可结合室内空间要求，在楼板下吊顶棚，对隔声要求高的房间，还可在顶棚上铺设吸声材料，加强隔声效果。
(3)满足防火、热工等方面的要求。
正确选择构件的材料和做法，使其满足保温、隔热等要求，并符合防火规范的规定。
(4)满足建筑经济的要求。
结合建筑物的质量标准、使用要求和施工技术条件，选择经济合理的结构形式和构造方案，适应建筑工业化要求，加快建设速度。
（五）绘简图题1.现浇水磨石地面的构造层次及做法,见附图4-1。
附图4-1 水磨石地面构造2.楼层和地层的构造组成层次，见附图4-2。
(a) (b)附图4-2 楼地层的组成(a)楼板层 (b)地坪层3.直接式顶棚构造做法，见附图4-3。
(a) (b)附图4-3 直接式顶棚(a)抹灰顶棚 (b)贴面顶棚4.空心板与墙之间的位置关系，见附图4-4。
附图4-4 板在墙上的搁置（单位：㎜）（内墙搁置长度≮100㎜，外墙搁置长度≮120㎜）5.空心板与梁之间的位置关系，见附图4-5。
附图4-5 板在梁上的搁置（b≥80㎜）(a) 梁板结构平面图 (b)板搁置在矩形梁上 (c)板搁置在花篮梁上6.阳台栏杆扶手与墙体的两种连接方式，参见附图4-6。
附图4-6 扶手与墙体的连接7.栏杆与面梁及阳台板的三种连接方式，参见附图4-7。
