嘿，你知道直流接地故障有多让人头疼不？那可得赶紧找到解决办法呀！咱先说说查找方法的步骤吧。

首先，得确定直流系统是否真有接地故障，就像医生给病人看病，先确定是不是真生病了。

可以通过监测装置或者用万用表测量直流系统的正负极对地电压，如果有偏差，那就可能有接地故障啦。

然后呢，开始分段查找，把直流系统分成几个部分，一个一个地检查，这就好比是在一堆乱麻中找一根特定的线。

注意事项也不少呢！在查找过程中，一定要小心谨慎，可不能像个毛手毛脚的猴子一样乱搞。

要确保安全，防止触电事故发生，毕竟电这玩意儿可不是好惹的。

说到安全性和稳定性，那可太重要啦！如果不注意安全，那不是拿自己的小命开玩笑嘛！在查找故障的时候，要严格按照操作规程来，不能瞎搞。

而且要保证直流系统的稳定性，不能因为查找故障而让整个系统崩溃了，那可就惨啦！
这直流接地故障查找方法的应用场景可多了去了。

比如在发电厂、变电站这些地方，一旦出现直流接地故障，就得赶紧用这些方法找出来。

它的优势也很明显呀，能快速准确地找到故障点，节省时间和人力成本。

就像有个超级侦探，能在最短的时间内找出坏人。

我给你讲个实际案例吧。

有一次，一个变电站出现了直流接地故障，
工作人员用了这些查找方法，很快就找到了故障点，及时排除了故障。

要是没有这些方法，那可就麻烦大了，说不定会影响整个电网的运行呢！
所以呀，直流接地故障查找方法真的很重要，一定要掌握好。

这就像是我们手里的一把利器，能在关键时刻发挥大作用。

直流系统接地故障查找方法

Telecom Power Technology运营探讨直流系统接地故障查找方法翟祥祥（南水北调东线江苏水源有限责任公司宿迁分公司，江苏直流系统承担着为厂站控制装置、保护装置以及信号装置提供可靠电源的责任，可以保障电网的平稳安全运作。

直流系统出现接地故障，将会导致保护装置误动作，诱发电力系统解列和设备停工等不良后果。

因此，以几例直流系统接地故障为依据，阐述直流系统接地故障的典型表现，并进一步探析直流系统接地故障的查找方法及直流系统；接地故障；变电站；浮充电；万用表；电压测量法Analysis on the Method of Finding Grounding Fault in DC SystemZHAI XiangxiangLtd.，East Route of South to North Water Diversion ProjecChina）DC system is responsible for providing reliable power supply for station control devicewhich can ensure the stable and safe operation of power grid.However 2020年11月10日第37卷第21期·　２０９　·Telecom Power TechnologyＮｏｖ．　１０，２０２０，Ｖｏｌ．　３７　Ｎｏ．　２１　翟祥祥：直流系统接地故障查找方法统布置规律为将直流屏输出直流电源划分为两路，分别运送至控制母线和合闸母线位置。

前者分两路，一路经开关与信号小母线相连为全厂信号回路提供电力能源，另外一路则经开关、小母线以及主厂房公用屏引至每一台机组自动化屏，为各台机组的二次设备提供电力能源，如励磁柜、调速器、油压装置以及自动装置等。

后者则为事故照明装置和高压断路器提供电力能源。

在明确整个长期直流分布情况后，变电站运行维护技术人员可以利用万用表3档测量控制母线正负对地电压获知接地极性。

变电站直流系统接地原因分析及故障查找

变电站直流系统接地原因分析及故障查找摘要：现如今，人们的生活质量在不断的提高，对于用电的需求在不断的加大，在变电站直流系统运行过程中，如果发生接地故障，就会对直流系统的安全运行造成严重威胁。

近年来，随着科学技术的不断发展，直流系统接地技术得到了极大的提升。

加大直流系统安全运行的管理力度和积极防范接地故障已经成为了研究人员的主要关注内容。

本文主要论述了变电站直流系统接地故障的类型，以及对接地故障的分析和处理，供相关人员参考。

关键词：变电站；直流系统；接地；故障分析引言变电站直流系统是站内提供操作、保护、灯光信号、照明和通信等设备使用的电源系统，只有直流系统运行正常，才能保证变电站内正常操作和继电保护装置正确动作。

变电站内的直流系统是不接地系统，当直流系统发生一点接地时，对直流系统并不会造成短路，但应立即处理，若处理不及时，当直流系统内再发生一点接地时，这两个接地点将会通过大地构成导电通路，即短路，将会造成短路点内的继电保护系统误动或拒动，造成电力设备事故。

同时也造成烧坏指示灯、空气断路器跳闸、熔断器熔断等故障，造成或扩大事故，对电力系统的安全稳定运行造成很大的威胁。

本文通过一起变电站内直流系统接地故障的分析与处理，探讨制定有效的防范措施，为变电站内直流系统的安全稳定运行提供保障。

1变电站直流系统接地故障类型分析1.1正接地直流系统的主要功能是为电力系统的各项子系统提供电能，作为电能提供体的“电源”，其所对应的正母线与负母线皆具有极强的绝缘性。

若是直流系统的正母线在工作中因某些原因与大地发生接触，正母线对应的绝缘电阻数值会发生变化，当这个数值低于正常固定阈值范围时，便会发生正接地故障，导致相关电力系统设备出现误动问题。

假设正母线的两端都发生接地现象，这时的直流系统会出现电流短路故障，产生的直接性不良后果表现后方继电器励磁明显、接地故障影响范围扩大等，假设AB两点是直流系统的正母线两端，当这两点同时接地时，继电出口自动保护器会因为励磁问题产生断路器误动现象，引发直流系统接地故障。

变电站直流系统接地故障查找及处理方法

变电站直流系统接地故障查找及处理方法摘要：直流系统的主要功能是为相关系统或结构提供电源，是变电站的重要组成部分。

由于直流系统遍布变电站的各个角落，且部分地方运行环境恶劣，其接地故障在变电站中经常发生。

本文通过分析变电站直流系统接地故障的产生原因，针对其故障处理原则及处理方法进行探讨。

以期通过本文的阐述为减少变电站直流系统接地故障的发生，促进变电站稳定运行提供理论参考。

关键词：变电站；直流系统；接地故障；处理方法变电站作为电力系统的重要组成部分，站内设备的可靠运行对电网的稳定至关重要。

变电站直流电源为变电站内继电保护装置、信号、控制、UPS电源、事故照明等装置提供稳定的二次电源，而直流系统在运行过程中可能受其它外因干扰，出现接地故障。

直流系统一点接地虽然影响电网稳定性，但问题还不大，一点接地的故障如果不能在短期内消除，再出现另一点接地的情况，容易造成继电保护装置误动作或拒动作，对电网危害很大，严重会使电网瘫痪。

因此直流系统接地是影响变电站设备可靠运行的一个重要故障。

1.变电站直流系统接地的产生1.1 直流系统接地的概念由于直流电源为带极性的电源，即电源正极和电源负极电力系统交流电源有一个“地”的重要概念。

为了系统安全，变电站、发电厂所有设备的外壳都会牢牢的接在这个“地”上，而且希望其阻抗越低越好。

直流电源的“地”并不是实际接地，仅仅是个中性点的概念。

如果直流电源系统正极或负极对地问的绝缘电阻值降低至某一规定定值，这时我们称直流系统有正接地故障或负接地故障。

直流系统分布支路很多，负荷涉及面广，会由于环境改变、气候变化、污染、高温等引起电缆老化、接线端子老化、元件损坏以及设备本身等问题使某些绝缘薄弱元件绝缘水平降低，甚至绝缘破坏造成直流接地。

且运行的时间越久，接地的可能性就越大。

直流系统接地一般分以下几种类型：（1）电缆、设备、元器件老化造成绝缘水平下降，特别是遇到大雨、浓雾等特殊天气引发直流系统接地，天气好转时可能会消失；（2）设备检修或改造施工等原因造成直流系统回路线头松动、脱落并碰触金属外壳，造成直流系统接地；（3）变电站二次装置烧毁等情况引起直流系统接地，此类情况常常伴有保护动作，开关拒跳、拒合以及焦糊味等情况。

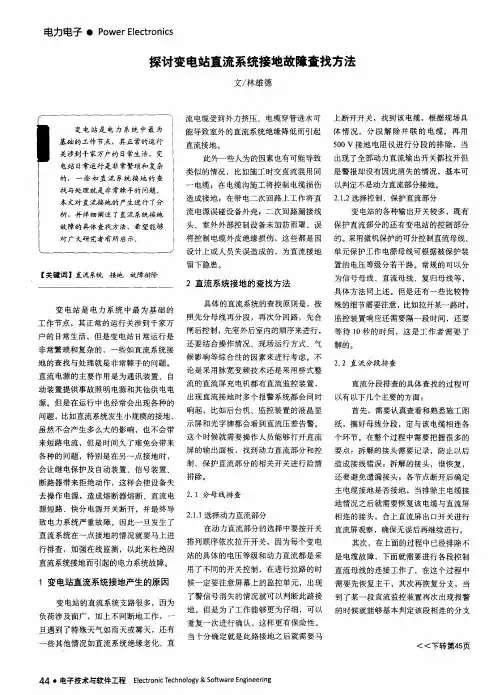

探讨变电站直流系统接地故障查找方法

．１分母线排查去操作电源，造成熔断器熔断、直流电２
２．１．１选择动力直流部分
直流系统在一点接地的情况就要马上进
在动力直流部分的选择中要按开关直流屏观察，确保无误后再继续进行。
行排查，加强在线监测，以此来杜绝因
排列顺序依次拉开开关，因为每个变电
具体的直流系统的查找原则是，按殊的细节需要注意，比如拉开某一路时，照先分母线再分段，再次分回路，先合监控装置响应还需要隔一段时间，还要闸后控制，先室外后室内的顺序来进行，等待１０秒的时间，这是工作者需要了还要结合操作情况、现场运行方式、气解的。候影响等综合性的因素来进行考虑。不论是采用脉宽变频技术还是采用桥式整
变电站的各种输出开关较多，既有
故障的具体查找方法，希望能够对广大研究者有所启示。
头、室外外部控制设备未加防雨罩、误保护直流部分的还有变电站的控制部分
将控制电缆外皮绝缘损伤，这些都是因的。采用微机保护的可分控制直流母线、设计上或人员失误造成的，为直流接地单元保护工作电源母线可根据被保护装
一
电站日常运行是非常繁琐和复杂
的，一些如直流系统接地的查找与处理就是非常棘手的问题。本文对直流接地的产生进行了分析，并详细阐述了直流系统接地
电缆；在电缆沟施工将控制电缆损伤以判定不是动力直流部分接地。
造成接地；在带电二次回路上工作将直２．１．２选择控制、保护直流部分流电源误碰设备外壳；二次回路漏接线

探究变电站直流系统接地故障的查找原则及处理策略

间并联相应的抗干扰电容．那么该电容被击穿时就将引起直
流接地。
故障最为主要，因此在本文中笔者就针对变电站内部的直流系统，在平日运行中经常出现的接地故障进行分析和研究．探讨其出现的根本原因以及故障影响．重点探讨了查找以及处
电厂中全部设备的外壳均将会牢牢的接在上述的 “ 地” 上．并
（２）变电站直流系统的误接线引起接地故障。在变电站直流系统的二次接线中。设备电缆芯的一头是接在了端子上运
行的，而其另一头则被误认为是线路上的备用芯或者是不带
８能源・电力
ＬｏＷＣＡＲＢｏＮＷ０ＲＬＤ２ｏｉ４，３
探究变电站直流系统接地故障的查找
原则及处理策略
江霞（国网四川米易供电有限责任公司，四川米易６１７２００）
【摘要】变电站直流系统在变电站的内部是一个相对独立并且非常重要的电源系统，其主要为变电站运行的控制、信号、保障、自动设备以及
’ ’ １１＂ ’ ＇ｌ ’ ＇ ’ ， ’ ’ ，＇ ’ ｌ ’ ，＇Ｉ，＇＇＇＇，ｌ，＇，＇，，ｌ＇，＇ｌ，，＇
且希望其阻抗数值越低越好。在此基础上，笔者所说的直流电
ｌ＇，＇， ’ ， ’ ，，，＇，，，，， ’ ｌ，＇＇ｌ ’ ’ ， ’ ，，，ｌｌｌ ’ ’ ｌ１１＂ ’ ｌ＇＇

直流系统接地故障分析及查找方法

直流系统接地故障分析及查找方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（直流系统接地故障分析及查找方法）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为直流系统接地故障分析及查找方法的全部内容。

直流系统接地故障分析及查找方法在电力系统中直流系统是变电站、发电厂一个重要的组成部分，它是由蓄电池、充电机及其附属设备、馈线、事故照明等组成.是供给继电保护、自动装置、控制回路、事故照明等设备的电源。

一旦直流系统发生故障，将会严重地危及到变电站、发电站的安全和经济运行。

而继电保护设备的安全稳定运行是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本也是最重要的技术手段。

没有直流系统的可靠运行，保护设备的正常运行就成了问题.由于直流系统的分支较多，涉及面广，绝缘水平很难保持很高,因而发生接地的机会较多，若不及时处理，后果十分严重。

直流系统发生一点接地时，要及时对其进行查找,防止两点接地情况的发生.当正极接地时，有造成保护误动的可能，因为跳闸线圈接于负极，若回路中再发生接地或绝缘不良均会引起保护误动作，当保护回路有寄生回路时，保护误动的可能性更大；当负极接地时,若回路中再有一点接地，就可能造成直流回路发生短路，熔断器熔断或空气开关跳闸,使保护装置和跳闸回路失电后拒动，造成恶劣后果。

结合实际工作的一些经验现对直流系统接地故障类型、特点及原因进行分析，并介绍查找故障方法及注意事项，供大家参考。

直流系统接地故障类型及特点分析一、无源型电阻性接地1、电阻单点接地。

电阻性单点接地无论是金属性接地还是经过高电阻接地均会引起接地电阻的降低，当低于25 kΩ时直流系统绝缘监察装置即会发出接地报警，并进行选择查找接地点，防止造成由于直流系统接地引起的误动、拒动。

变电站直流接地的查找与处理

变电站直流接地的查找与处理关键词：变电站；直流接地；查找；处理变电站作为电力系统中较重要的组成部分之一，其运行可靠性不仅会影响电力系统，还会影响电力用户。

因此，当变电站直流系统发生接地故障时，必须以最快速度准确找到故障点，并及时处理，使故障对系统运行的影响降至最低。

一、变电站直流接地原因1、二次设备和二次回路中所使用的绝缘材料质量及绝缘性能不符合相关规范标准。

或绝缘材料使用年限过长未及时检修更新，发生老化、腐蚀、剥落等现象。

2、二次回路、电气设备及直流系统所处运行环境潮湿，阴雨天多，造成绝缘性能下降，可能导致直流接地故障。

3、系统内的金属零件脱落掉在元件上，导致金属屏与直流回路短接，造成直流系统接地故障。

同时，一些小动物爬入带电回路中，也会导致系统出现故障，发生直流接地。

4、二次回路和电气设备因安装设计或运行维护不合理，造成直流系统潜在的接地故障。

常见问题有：二次回路带电端断线或固定不牢靠，设备受碰撞或震动时，出现接地故障。

在二次接线中，电缆芯一头接入端口运行，另一头被当作不带电或备用芯而使其直接裸露在金属件上，导致接地故障。

接地设备与直流带电设备在安装设计时绝缘间距小，当出现过电压时，间隙可能被击穿，导致直流接地故障。

二、变电站直流接地危害变电站直流系统所接设备多、回路复杂，在长期运行中会因环境的改变、气候的变化、电缆及接头老化、设备本身问题等，不可避免发生直流系统接地。

特别在变电站建设施工或扩建中，因施工及安装问题，难免会遗留电力系统故障隐患。

直流系统更是一个薄弱环节，投运时间越长系统接地故障概率越大。

若直流电源系统正极或负极对地间的绝缘电阻值降低至某一整定值，或低于某一规定值，这时称该直流系统有正接地故障或负接地故障。

因断路器跳闸线圈均接负极电源，故当发生正接地时回路在发生两点接地或绝缘不良，可能导致断路器跳闸。

直流系统负接地时若回路中在有一点接地，形成两点接地，可将跳闸回路或合闸回路短路，保护拒动，导致断路器拒跳闸，同时可能会使熔断器熔断或继电器触点烧坏。

变电站直流系统接地故障的查找分析及处理

变电站直流系统接地故障的查找分析及处理摘要：变电站直流系统中所连接的直流支路较多，设备也多，在运行过程中，由于受到环境的影响，接线端子老化、设备元器件老化、设备自身原因造成线路绝缘下降，容易发生直流接地故障。

近年来，随着电力资源在生活生产中的不断深入应用，电力能源已经成为当前最主要的生产能源之一，人们要求更稳定高效的能源供给，变电站直流接地故障引起各界的广泛重视。

当前急需对变电站的直流故障问题做出及时有效的解决策略，以保障变电站的各项系统正常运行。

关键词：变电站；直流系统；接地故障；查找处理1变电站直流系统接地故障的有关概述1.1变电站直流系统接地故障的含义变电站直流系统接地故障指的是变电站直流系统的正极或负极与大地间的绝缘水平低于某一规定值。

变电站直流系统接地故障可以分为以下两种类型：第一，一点接地，即变电站直流系统内发生单一接地点。

通常情况下发生一点接地不会对变电站保护装置的运行产生较大影响，但为了避免转化为两点接地（不同位置），必须尽快对故障进行排查和处理；第二，多点接地，即变电站直流系统内发生两点或两点以上接地。

当发生多点接地故障时，会对变电站保护装置的运行产生很大影响，可能会导致保护回路误动、正负极短路以及开关拒动等现象，严重影响变电设备的安全可靠运行，因此必须立刻查找故障点并采取适当的处理对策。

1.2变电站直流系统接地故障的原因第一，相关的材料质量问题。

例如一些二次回路的绝缘材料本身的质量就有问题，绝缘的效果极差，无法保证绝缘的性能，很容易造成接地；第二，外界的湿度对暴露在空气中的直流系统中的金属元件的影响。

本身这些元件是具备绝缘的性能的，但由于外界的湿度大，或者是连续的强烈的暴雨造成的系统偶发性接地；第三，外界动物的影响。

很多变电站都处在人迹罕至的野外，在这种情况下，即便不大会出现大型的动物影响，但是各种小动物例如鼠类和昆虫常常进入带电回路，造成接地短路；第四，人为因素。

人工误触碰和非正常程序的维护活动都可能会造成直流接地。

直流系统接地的查找

---------------------------------------------------------------最新资料推荐------------------------------------------------------直流系统接地的查找直流系统接地的查找在变电站日常运行维护和异常处理工作中，最复杂的就是直流系统接地的查找与处理。

直流系统发生一点接地时对设备系统不会造成影响，不及时处理查找，出现两点接地后，就可能发生短路、装置误动、拒动等严重后果。

一、发生直流接地的原因 1 、外部因素直流回路在运行中常常受到多种不利因素的影响，如雨天或雾天可能导致室外的直流系统接地或绝缘降低引发直流接地。

直流电缆受到外力挤压、直流系统绝缘老化可引起接地，电缆穿管进水导致冬季电缆冻断造成接地等。

2、内部因素因设计上或人员失误造成的接地。

如在带电二次回路上工作将直流电源误碰设备外壳；在电缆沟施工将控制电缆损伤造成接地；室外外部控制设备未加防雨罩、二次回路漏接线头、误将控制电缆外皮绝缘损伤，施工时交直流混用同一电缆引发直流接地等都为直流接地留下隐患。

此时接地信号不一定立即发出，但具备一定外部条件如潮湿或操作设备时就可能引起直流接地。

二、变电站直流系统绝缘监查系统的配置及工作原理我站曾先后投入使用三种绝缘监察装置，最初的一种是在系统内老型变电所应用最广的绝缘监察装置．装置由电压测量部分，测量直流系统1/ 11对地总绝缘电阻的直流绝缘检查部分、直流系统发生接地故障时用作自动发信号的接地信号部分三部分组成。

此电路的工作状态与切换开关的位置有直接关系。

切换开关 CK 有三个位置：母线位置，正对地位置；负对地位置。

切换开关 1 XK 也有三个位置：信号位置，在测量 I位置，在测量 II位置。

正常运行时，切换开关 CK 置于母线位置。

电压表 2V 指示母线电压。

切换开关置于信号位置，使接地信号部分构成右图所示的电桥接线。

直流接地故障的查找方法

直流接地故障的查找方法变电站的直流系统是由蓄电池组与浮充电装置并联供给直流负荷所组成的运行系统。

正常情况下，直流电源的正、负电源对地是绝缘的（分别为＋110V、－110V），当变电站中二次回路发生一点接地时，在一般情况下并不影响直流系统的运行（接地电源电压下降，未接地电源电压上升）。

但当回路发生两点或多点接地时，就会造成正负级短路，开关与保护误动或拒动等情况发生。

此外，在特殊情况下，一点接地也可能造成保护误动作。

直流系统接地故障在变电站中经常发生，对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几个接地点，查找起来显得非常困难。

一、基本方法1、利用绝缘监察装置判断变电站的直流系统一般分为两段，每段母线上均装有绝缘监察装置。

主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。

对于投运时间较早的变电站直流监察装置一般是利用传统的电桥原理构成的，正常运行时，直流正负母线对地绝缘电阻是平衡的，当发生一点接地时，电桥平衡遭到破坏，接地继电器流过较大的电流，当线圈电流大于整定值时，继电器动作，发出声、光信号报警。

2、断路判断根据负荷的重要性，依次短时拉开直流屏所供直流负荷各回路。

当切除某一回路时故障消失，则说明故障就在该回路之内。

继续运用拉路法，就可以进一步确定故障在此回路的哪一支路当中。

例如，断开直流屏主控控制回路熔断器，绝缘监察装置”接地”信号消失，说明故障在此回路中。

3、分段排除让直流负荷分段开环运行，再断开直流母线分段开关及回路环路开关，然后采用拉路法，故障范围更容易确定。

直流系统接地故障查找及处理措施

直流系统接地故障查找及处理措施摘要：本文首先分析了直流接地的危害，然后分析了导致直流系统接地故障出现的原因，接着分析了对直流系统的接地故障进行查找，最后对变电站直流系统接地故障防护措施进行了探讨。

希望能够为相关人员提供有益的参考和借鉴。

关键词：直流系统；接地；故障查找；处理措施引言：在变电站中，对于直流电源而言，是变电站事故的重要安保电源，在变电站稳定运行中存在着较为重要的作用，如果直流系统存在故障的情况下，那么将会对整个变电站的工作情况带来比较严重的影响，因此如果直流系统存在接地故障问题，那么要对其问题进行细致的检查，及时发现问题出现的原因，采取合理的措施进行解决，这样才能在一定程度上更好的保障整个系统安全稳定的运行，进一步促进变电站快速稳定的发展。

1对直流接地的危害进行分析对于变电站而言，都会设置直流电源，在变电站运行的过程中，主要对重要负荷以及自动装置等相关一系列设备进行供电，由此可知，直流系统自身具有的安全性会对变电站系统的整体安全带来直接性的影响。

所谓直流系统接地，是变电站直流系统中相对比较常见的故障问题，该故障问题的出现，会对变电站设备安全稳定运行带来直接影响，通常情况下，直流电源正母线和负母线对地主要是绝缘的，但是由于一些机组情况比较复杂，并且直流供电网络分布情况相对较为广泛，直流负载情况较多，与此同时，环路以及分支情况十分复杂，户外设备也相对较多，这样会导致其整体绝缘性出现降低，如果某个支路的绝缘性能出现下降或者出现接地情况，那么容易导致出现接地报警。

如果存在一点接地的情况下，那么通常情况下不会影响到直流系统自身的稳定运行，但如果出现一点接地后再出现另外一点接地故障问题时，那么会导致保护或者断路器存在误动以及拒动等情况，并且在正极、负极都接地的情况下，会导致其控制回路熔丝出现熔断，致使其相关直流系统出现停电问题，对设备的正常稳定运行会带来直接影响，因此要给予高度重视。

2导致直流系统接地故障出现的原因分析2.1受到恶劣天气影响导致直流系统接地故障在电力系统尤其是变电站运行当中，容易受到雷电、风雨等恶劣天气影响，增加了直流系统在二次回路当中进水的可能性，这些都会对直流系统对地绝缘性构成影响。

变电站直流系统接地故障查找及处理措施

变电站直流系统接地故障查找及处理措施发布时间：2021-02-26T10:34:06.307Z 来源：《中国电业》2020年第29期作者：李振[导读] 目前，电力工程发展迅速，各行各业建设也有了提高。

李振河北龙源风力发电有限公司河北省承德市 067000摘要：目前，电力工程发展迅速，各行各业建设也有了提高。

随着智能电网的飞速发展，大型变电站的数量不断增加，变电站的稳定运行对保证国民经济的发展具有重要意义。

作为站内重要的电源系统，直流系统由蓄电池组、充电设备、绝缘监测装置、开关设备、调压装置等设备构成。

蓄电池组是将多个蓄电池连接在一起，直流系统电压越高，串联个数越多;输出电流越高，蓄电池并联个数越多。

充电设备不仅能够弥补蓄电池组的功率损耗，而且可保证恒定电压、电流输出。

蓄电池组主要采用均衡充电方式和浮充电方式进行充电。

直流系统典型接线设计方式，可分为一电一充、一电两充、两电两充、两电三充。

关键词：变电站；直流系统；接地故障查找；处理措施引言我国政府始终将最新研发的科研技术运用在电力行业中，让电力行业技术研发人才可以明确电气安装施工技术存在的不足之处，确定相关技术升级优化的方向，不间断革新变电站电气安装施工技术，希望可以减低技术因素对变电站电气设备正常运行的影响。

1变电站电气安装施工中存在的细节问题1.1 铺设问题在电缆铺设工序中，经常会被安装人员忽视的细节问题就是电缆线损伤、电缆线绝缘层老化。

之所以会在电缆铺设工序施工中存在细节问题，是因为安装人员在铺设电缆线过程中并未按照相关要求进行规范施工作业，用力拉扯电缆线，导致电缆线芯线及绝缘层受损、老化，给后续通电检测工作埋下安全隐患。

1.2 安装问题在电气设备安装工序中，接线松动、电缆线交叉纠缠、施工图纸不合理、技术水平差。

非常容易被安装人员忽视细节问题在电气设备安装工序中，暴露出诸多短板、弊端问题的原因在于安装人员的岗位素质及实操技能比较低。

安装人员在正式对电气设备进行安装之前，并未对电气工程安装图纸进行检查，没有发现安装图纸中存在的明显漏洞；并未发现自己的实操技能无法满足实际安装需求，存在操作行为不规范、安装技术水平低等问题，给电气设备安装质量埋下隐患。

变电站直流系统接地故障新型查找方法

变电站直流系统接地故障新型查找方法发布时间：2021-06-25T14:45:02.107Z 来源：《当代电力文化》2020年35期作者：周晓东[导读] 变电站发生直流系统接地故障时，具体的接地故障点是难以查找的周晓东国网山西省电力公司忻州供电公司，山西省忻州市 034000摘要:变电站发生直流系统接地故障时，具体的接地故障点是难以查找的，很多人无从下手，给处理直流接地故障带来了一定的难度。

虽然大部分变电站都安装了直流绝缘监察装置，这些装置都有一种直流选线功能，即能够根据直流绝缘电阻的大小，选择出是哪一路直流馈线接地，这样可以缩小故障范围。

问题是，直流选线装置虽然选择出了直流接地的馈线，但还是不能确定直流接地故障点的具体位置，还需要变电运维人员或检修人员继续查找直流接地故障点的具体位置。

关键词：变电站；直流系统；接地故障；金属零件引言对于变电站的直流系统而言，在系统当中主要由硅整流充电器、蓄电池等重要的部件所构成。

其中，直流系统在运行的过程中，主要是起到对变电站进行控制作用，以及对各种自动装置和照明装置的运行起到控制作用，同时，该系统还可以很好的保障系统当中的开关分合闸的运行，因此保障直流系统的正常运行有着重要的作用。

1 变电站直流系统接地故障原因变电站直流系统在长期运行中易受各种因素影响出现绝缘破坏等问题。

产生直流系统接地故障的原因有很多，具体分析如下。

1)直流系统设备损坏。

在长期运行过程中，直流系统中的二次回路和设备的绝缘材料未达到相关使用标准发生绝缘老化，或在运行过程中产生压伤、扭伤、磨损等，导致元件发热而引起烧伤，都会降低设备的绝缘水平。

2)环境因素影响。

由于系统设备长期处于户外，受暴风雨等恶劣环境的影响，常受到湿气和尘土的腐蚀，导致设备的绝缘装置老化，降低了设备的绝缘性能。

3)操作失误或维护不到位。

包括二次回路和设备连接与组装有误，以及运维人员在标准和过程控制中的失误造成的回路接地，导致交流电流串入直流系统中，从而引发接地故障。

变电站直流系统接地故障产生原因及查找方法

１．３直流系统接地的危害
若直流系统的一极全接地则大地对另一极之间为全电压（母线），直流一极发生接地后，由于构不成极也发生接地，则可构成回路，往往造成直流短路或设备继电保护装置误动作。所以，发生一极
接地后，应迅速找出接地点并排除，以防发展成为两极接地［１］
（３）指示灯ＬＥＤ灯更换后，告警信号依然存在。告警信号在绝缘在线监测仪上变成了“ ４Ｏ路１０ｋＶＩ母接地 ” ，说明还有故
障接地存在，并发生在１０ｋＶＩ母直流回路上。（４）根据４０支路工作状态，采用拉回路法短时断开空开
查找直流接地故障的常用方法：拉回路法、万用表电压测量法、直流接地选线装置监测法、便携式直流接地故障定位装置故障定位法。目前，查找方法基本采用几种方法综合应用。
号依然存在，未消失。说明储能回路没有发生故障。（６）采用信号发生器沿着直流系统１０ｋＶ母线Ｉ，注入信号。采用便携式故障定位仪搜索各带电显示器回路。６１１间隔Ｆ３处、６１３间隔Ｆ４处显示有接地故障，说明此处存在接地故障
地、绝缘降低等。
流系统加入信号。利用便携式故障定位仪，搜索与母线上连接的各支路。根据信号反馈，在Ｆｌ处有异常信号发出，确定此处为接地故障点；而在Ｆ２处未有异常信号发出，可见此处没有发
生接地故障。可以判断故障点处在Ｆ１与Ｆ２之间。通过现场确认，造成直流失电的原因，是由于指示灯ＬＥＤ灯损坏引起的。

直流系统接地故障问题分析及排查方法

直流系统接地故障问题分析及排查方法在变电站直流系统为控制、信号、继电保护、自动装置、事故照明及操作等提供可靠的直流电源，其正常与否对变电站的安全运行至关重要。

但实际运行中，由于气候环境影响、设备的维护不够恰当、直流回路中混入了交流电、寄生回路存在等原因都可能会引起直流系统接地。

直流系统容易发生单点接地。

虽然单点接地不引起危害，但若演变成两点接地将造成保护误动或拒动、信息指示不正确、熔断器熔断等严重事件。

无论何种原因，直流接地事故都会影响其他电力设备的正常运行，严重者，会导致整个电网系统的瘫痪，造成无法挽回的重大损失保护好直流系统的正常运行是变电站工作的重中之重，因此，对直流系统接地故障必须采取早发现、早消除、勤防范策略一、直流系统接地的危害直流系统一般用于变电所控制母线、合闸母线、UPS不间断电源，也用作其他电源和逻辑控制回路。

直流系统是一个绝缘系统，绝缘电阻达数十兆欧，在其正常工作时,直流系统正、负极对地绝缘电阻相等，对地电压也是相对平衡的.当发生一点接地时，其正、负极对地电压发生变化,接地极对地电压降低,非接地极电压升高，控制回路和供电可靠性会大大降低,但一般不会引发电气控制系统的次生故障。

可是,当直流系统有两点或多点接地时,极易引起逻辑控制回路误动作、直流保险熔断，使保护及自动装置、控制回路失去电源,在复杂保护回路中同极两点接地，还可能将某些继电器短接，不能动作跳闸，致使越级跳闸,造成事故扩大。

规程严格规定:直流系统多点同极接地，应停止直流系统一切工作，也是基于其故障性质的不确定因素.1、直流系统正极接地的危害当发生直流正极接地时，可能会引起保护及自动装置误动。

因为一般断路器的跳合闸线圈以及继电器线圈是与负极电源接通的，如果在这些回路上再发生另一点直流接地，就可能引起误动作.如上图所示，A、B两点发生直流接地时，相当于将外部合闸条件全部短接，从而使合闸线圈得电误动作合闸。

A、C两点接地时，则外部分闸条件被短接而误动作跳闸。

变电站直流系统接地原因分析及故障查找

变电站直流系统接地原因分析及故障查找摘要：随着我国经济在快速发展，社会在不断进步，人们生活质量在不断提高，直流系统是组成电力二次系统的极为重要部分，直接影响通信装置、远动和继保运行的安全性与稳定性。

因此，直流系统运行情况引起广泛关注。

但是，电网在实际运行过程中，其直流系统接地故障会引起保护装置的误动或拒动，这些行为都会直接威胁到电网安全运行，甚至产生严重后果。

只有尽快查找直流系统中存在的故障并消除该故障隐患，是相关专业人员应重视的工作内容，也是提高电力系统安全性与可靠性的重要方式。

目前，变电站直流系统接地故障分析已经成为直流系统研究中的热点问题。

关键词：变电站；接地故障；分析及对策；低压交直流系统引言变电站直流系统为断路器控制、保护装置、测控装置等二次设备以及事故照明、交流不间断电源提供直流供电电源，其正常运行是保证变电站二次设备稳定运行的前提条件，在电力系统中起着举足轻重的作用，而直流系统经常出现接地现象影响着设备的正常运行。

众所周知，变电站直流系统出现两点接地会造成断路器误动和拒动。

下面具体分析变电站直流系统接地现象的影响。

1变电站直流系统工作原理及组成1）整流模块整流模块目前已广泛应用于系统发电厂、变电站中，一般可作为直流稳压和稳流电源使用。

通常情况下，变电站整流模块输出的标称直流电压一般为220V，额定电流一般为10A。

整流模块在上级三相交流电源输入后，先经过EMI滤波和三相全波整流后形成高压直流电，再经过全桥移相逆变、整流为频率约140kHz的脉冲电压波，最后通过内部的滤波装置后形成220V的直流电源。

2）绝缘监测模块绝缘监测模块主要作用是实时不间断监测直流系统的绝缘状况，以集散方式通过整流模块内部的监控电路、信号采集单元等对当前系统绝缘参数进行采集，将采集的数据以串行通信方式传输给微机直流监控装置的主机。

绝缘监测模块在其主板上扩展了串口和以太网接口等，可实现与多个各级智能设备的连接和数据传输，也可通过RS-485方式或以太网接口将采集的告警、开关量信息等传输到监控后台。

变电站直流系统接地故障分析、查找及处理

患。如图８所示，、正负极分别经ｌＩ电ｋ１
阻接地，、正负极对地电压均为１０，１Ｖ误认为直流系统正常，但是当跳闸继电器
的ａ回路再接地时，电流经过正极接点了避免这种情况，选用无动作死区的要
对地电压均相等，且降低，明ＩＩ段地电阻启动Ｔ继电器，表、ＩＪ误跳断路器。为能直接测量电阻值的绝缘监测继电器。
能误动，图ｌＴ是继电保护跳闸出口见。Ｊ
ｕ＋７－－
ｌ
况下由人工查找接地点尤如大海捞针。
为此，我们采用了一种抗分布电容式直流屏）流接地探测技术（ＪＴ型探测器）能够Ｚ３，在不断电情况下快速查找各种直流接
一
事故；另外，独取某极保险或解端子单线时，有可能存在寄生回路造成装置误
动作。
直流接地故障分析
直流电源作为电力系统的重要组成部分，为变电站继电保护及自动装它置、控制信号回路、动通讯装置及事远故照明提供稳定可靠的工作电源。由于
好。其原理见图３在接地母线与大地，
ｌｌ
之间施加一个微小的特殊信号（信号该
对保护、自动装置没有影响）其电流沿，
着接地点方向流动。用连接在手持器上的钳子，朝接地电流方向查找，当接地
ｋ０１２
＋ＫＭ —ＫＭ
ｃ
用Ｚ３ＪＴ查找直流接地时，相当于找两
图１两点接地引起保护误动

变电站直流系统接地故障查找与处理方法思考

点。
组成，在变电站运行中，直流系统主要为变电站的控制、信号、综保、自动装置以及事故照明等方面提供稳定可靠的直流电源，同时也为变电站内开关的分合闸操作提供直流电源。直流系统的可靠性直接影响到变电站运行的稳定可靠，在日常运行过程中，直流系统的故障也是变电站运行中的重要隐患。变电站直流系统发生的故障主要以接地故障最为频繁，本文针对变电站直流系统在日常运行中出现的接地故障进行分析，探讨其产生的原因及故障影响，着重分析查找及处理的方法和查找过程中的注意事项。
１接地故障发生原因及影响
直流接地是指直流系统的正极或负极对地之间的绝缘电阻值下降至某一定值，其中“ 地” 是中性点的概念。直流系统有多个设备组成，其接线复杂繁多，经过长时间的运行，由于外部
要想迅速的排除变电站直流系统接地故障。最重要的是找到发生接地的位置，也就是常说的接地故障定位。发生直流接地故障往往不是一个点，而是多个点，甚至是一片，只是通过一个金属点去接地的情况是非常少见的。接地故障报警大多是由于潮湿，尘土粘结，电缆破损或绝缘降低，及其它因素而造成的。发生接地故障后，故障并不稳定，经常会不断发生变化。所以在现场查找直流接地是非常复杂的问题。目前使用比较多的直流接地查找方式有拉回路法、直流接地选线装置监测法和直流接地故障定位装置定位法。三者之间有着不同的特点，下面我们就进行具体分析，是大家有一个全面的了解。（１）拉回路法。作为沿用至今的一种简单方法，其原理路就是断掉该回路的直流电源（时间不能超过３ｓ）。拉断回路顺序是先信号回路、照明回路，再操作回路、保护回路等等。但是由于变电站的二次系统复杂程度越来越大，以及在建设及改造过程中遗留的各种问题，信号、控制、保护回路已经没有严格的区分，同时还形成一些不正常的闭环回路，如果使用拉回路法来确定接地故障点，不但大大增加了增大了查找的难度，而且回路接线的不确定性，在拉回路查找的过程中，经常使设备发生人为跳闸事故。在目前的变电运行技术水平条件下，微机保护
