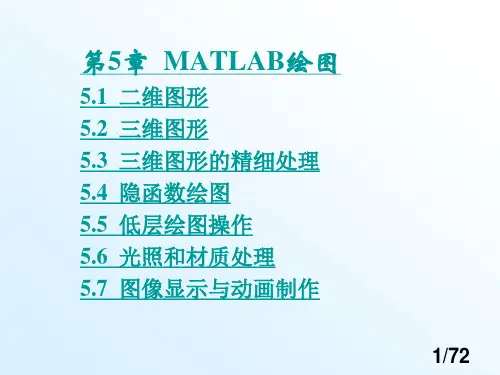

MATLAB第五章(刘卫国编)
4/72
说明： （1）当x,y是同维矩阵时，则以x,y对应列元素为 横、纵坐标分别绘制曲线，曲线条数等于矩阵 的列数。 （2）当x是向量，y是有一维与x同维的矩阵时， 则绘制出多根不同色彩的曲线。曲线条数等于 y矩阵的另一维数，x被作为这些曲线共同的横 坐标。 （3）plot函数最简单的调用格式是只包含一个输 入参数：plot(x)。
16/72
5.1.3 绘制二维图形的其他函数 1. 其他形式的线性直角坐标图 在线性直角坐标系中，其他形式的图形有 条形图、阶梯图、杆图和填充图等，所 采用的函数分别是： bar(x,y,选项) stairs(x,y,选项) stem(x,y,选项) fill(x1,y1,选项1,x2,y2,选项2,…)
18/72
2．极坐标图 polar函数用来绘制极坐标图，其调用格式为： polar(theta,rho,选项) 其中theta为极坐标极角，rho为极坐标矢径，选 项的内容与plot函数相似。 例5.9 绘制ρ=sin(2θ)cos(2θ)的极坐标图。 程序如下： theta=0:0.01:2*pi; rho=sin(2*theta).*cos(2*theta); polar(theta,rho,'k');
8/72
例5.4 用不同标度在同一坐标内绘制曲线y1=e0.5xsin(2πx)及曲线y2=1.5e-0.1xsin(x)。 程序如下： x1=0:pi/100:2*pi; x2=0:pi/100:3*pi; y1=exp(-0.5*x1).*sin(2*pi*x1); y2=1.5*exp(-0.1*x2).*sin(x2); plotyy(x1,y1,x2,y2);
10/72
2. 坐标控制 函数的调用格式为： axis([xmin xmax ymin ymax zmin zmax]) axis函数功能丰富，常用的用法还有： axis equal 纵、横坐标轴采用等长刻度 axis square 产生正方形坐标系(缺省为矩形) axis auto 使用缺省设置 axis off 取消坐标轴 axis on 显示坐标轴 grid on/off命令控制是画还是不画网格线，不带 参数的grid命令在两种状态之间进行切换。 box on/off命令控制是加还是不加边框线，不带 参数的box命令在两种状态之间进行切换。 11/72
5章习题答案matlab
张卫华 MATLAB课堂
例13：
分析以下程序， 并运行观察。
clf;x=3*pi*(-1:0.05:1);y=x; [X,Y]=meshgrid(x,y); R=sqrt(X.^2+Y.^2)+eps; Z=sin(R)./R; h=surf(X,Y,Z);colormap(jet); axis off n=12;mmm=moviein(n); for i=1:n rotate(h,[0 0 1],25); mmm(:,i)=getframe; end movie(mmm,5,10)
张卫华 MATLAB课堂
例5程序：
fplot('cos(tan(pi*x))',[ 0,1],1e-4)
张卫华 MATLAB课堂
例6：
绘制r=sin(t)cos(t)的极坐标图，并标记 数据点。
张卫华 MATLAB课堂例6 Nhomakorabea序：t=0:pi/50:2*pi; r=sin(t).*cos(t); polar(t,r,'-*');
title('y1=0.2e^{-0.5x}cos(4\pix) 和y2=2e^{0.5x}cos(4\pix)比较') text(2,2*exp(-1),'\fontsize{20}\bf \leftarrow x_{1}=2,y_{1}=2e^{-1}')
张卫华 MATLAB课堂
例5：
绘制f(x)=cos(tan(πx))的曲线
张卫华 MATLAB课堂
例11：
绘制柱形，剪切掉x、y小于零 的部分
张卫华 MATLAB课堂
例11程序：
t=linspace(0,2*pi,100); r=1-exp(-t/2).*cos(4*t); [X,Y,Z]=cylinder(r,60); ii=find(X<0&Y<0); Z(ii)=NaN; surf(X,Y,Z);colormap(spring), shading interp light('position',[-3,-1,3],'style','local')
MATLAB基础习题第五章习题答案
（1）如果当前时间为 7-8 点则提醒用户，该吃早饭了； （2）如果当前时间为 9-11 点则提醒用户，该学习了； （3）如果当前时间为 12-14 点则提醒用户，该午休了； （4）如果当前时间为 14-17 点则提醒用户，该锻炼了； 答： %%程序为：remind.fig、remind.m
6.求解六元线性方程组： （1）方程组的系数矩阵由用户通过键盘输入； （2）得到系数矩阵后给出方程的解； （3）程序要具有友好性 答：
%% %该模块实现的功能是：求解六元线性方程组，方程组的系数矩阵由用户通过键盘输入；得到系数矩阵后给 出方程的解； clc; clear all; close all; %% %方程输入模块 x=inputdlg({'第一个方程系数','第二个','第三个','第四个','第五个','第六个'}); A=cell2mat(x); %% y=inputdlg({'第一个方程等号右边数','第二个','第三个','第四个','第五个','第六个'});
you=input('请做出你的选择，石头（1） ，剪刀（2） ，布（3） ： '); end disp('您的选择是： '); disp(b(2*you-1:2*you)); compute=ceil(3*rand(1,1)); disp('电脑的选择是：'); disp(b(2*compute-1:2*compute)); %% %%输赢判断模块 %如果电脑与选手出的一样，则显示平手，否则根据石头剪刀布的规则来判断输赢 if you==compute disp('平手'); end switch(you-compute) case{1,-2} disp('您输了'); case{-1,2} disp('您赢了'); end %% %是否继续判别模块 n=input('是否继续玩该游戏？否（0） ，是（1）'); while n~=0&n~=1 disp('您输入的不是正确数字，请正确输入'); n=input('是否继续玩该游戏？否（0） ，是（1）'); end end >> 请选择，石头（1） ，剪刀（2） ，布（3） ： 1 您的选择是： 石头 电脑的选择是： 、剪 您赢了 是否继续玩该游戏？否（0） ，是（1）1 请选择，石头（1） ，剪刀（2） ，布（3） ： 2 您的选择是： 、剪 电脑的选择是： 石头 您输了 是否继续玩该游戏？否（0） ，是（1）0 >> 5.编写一个日程提醒程序实现如下功能：
第五章matlab习题
已知 h(t)=e-t,t≥0,取 N=64， 对 t 从 0~5 秒采样， 用 FFT 作快速傅里 叶变换，并绘制相应的振幅-频率图。
4.当矩阵 A 为自变量时，求 P(X)的值。其中 A 的值与题 3 中的相同
将 100 个学生的 5 门功课的成绩存入矩阵 P 中，进行以下处理 1． 2． ． 4． 分别求每门课的最高分，最低分及相应学生序号 分别求每门课的平均分和标准方差。 5 门课总分的最高分，最低分及相应学生序号 将 5 门课总分按从大到小的顺序存入 ZCJ 中，相应学生序号存
入 XSXH
有 3 个多项式 P1(X)=X4+2X3+4X2+5，P2(X)=X+2，P3(X)=X2+2X+3，是进 行以下操作： 1. 求 P(X)=P1(X) +P2(X)P3(X) 2. 求 P(X)的根 3. 当 X 取矩阵 A 的每一行元素时，求 P(X)的值。其中 A= −1 1.2 −1.4 0.75 2 3.5 0 5 2.5
第5章 MATLAB绘图_习题答案
第5章 MATLAB绘图习题5一、选择题1．如果x、y均为4×3矩阵，则执行plot(x,y)命令后在图形窗口中绘制（）条曲线。
DA．12 B．7 C．4 D．32．下列程序的运行结果是（）。
Ax=0:pi/100:2*pi;for n=1:2:10plot(n*sin(x),n*cos(x))hold onendaxis squareA．5个同心圆B．5根平行线C．一根正弦曲线和一根余弦曲线D．5根正弦曲线和5根余弦曲线3．命令text(1,1,'{\alpha}+{\beta}')执行后，得到的标注效果是（）。
CA．{\alpha}+{\beta} B．{\α}+{\β} C．α+βD．\α+\β4．subplot(2,2,3)是指（）的子图。
AA．两行两列的左下图B．两行两列的右下图C．两行两列的左上图D．两行两列的右上图5．要使函数y=2e x的曲线绘制成直线，应采用的绘图函数是（）。
CA．polar B．semilogx C．semilogy D．loglog6．下列程序的运行结果是（）。
B[x,y]=meshgrid(1:5);surf(x,y,5*ones(size(x)));A．z=x+y平面B．与xy平面平行的平面C．与xy平面垂直的平面D．z=5x平面7．下列函数中不能用于隐函数绘图的是（）。
DA．ezmesh B．ezsurf C．ezplot D．plot38．下列程序运行后，看到的图形（）。
Ct=0:pi/20:2*pi;[x,y]=meshgrid(-8:0.5:8);z=sin(sqrt(x.^2+y.^2))./sqrt(x.^2+y.^2+eps);surf(x,y,z)view(0,90);axis equalA．像墨西哥帽子B．是空心的圆C．边界是正方形D．是实心的圆9．下列程序运行后得到的图形是（）。
A[x,y]=meshgrid(-2:2);z=x+y;i=find(abs(x)<1 & abs(y)<1);z(i)=NaN;surf(x,y,z);shading interpA．在一个正方形的正中心挖掉了一个小的正方形B．在一个正方形的正中心挖掉了一个小的长方形C．在一个正方形的上端挖掉了一个小的正方形D．在一个正方形的下端挖掉了一个小的正方形10．在使用MA TLAB“绘图”选项卡中的命令按钮绘图之前，需要（）。
Matlab第五章答案
第一题（1）a=[1 9 8;7 2 5;3 -2 7] %产生矩阵det(a) %检验是否可逆ans=-442,非0，可逆div(a) %求逆矩阵（2）b=[1 0 -7 5;0 -26 7 2;7 4 3 5;8 -3 2 15]det(b)div(b)第二题(1)A=[1 2 3;2 2 5;3 5 1];B=[11 12 31];X=B/A(2) A=[3 1 0 5;0 6 7 3;0 4 3 0;2 -1 2 6];B=[2 4 7 8];X=B/A第三题（1）t=[1 2 3 4 5 6 7 8 9 10]';y=[4.842 4.362 3.754 3.368 3.169 3.083 3.034 3.016 3.012 3.005]';A=[ones(size(t)) exp(-t)];C=A\yT=[0:.1:10]';Y=[ones(size(T)) exp(-T)]*C;plot(T,Y,'-',t,y,'o')title( '采用y(t)≈c1+c2e–t的拟合' )xlabel('\itt'), ylabel('\ity')（2）t=[0 .3 .8 1.1 1.6 2.3]';y=[.82 .72 .63 .60 .55 .50]';A=[ones(size(t)) t.*exp(-t)];C=A\y;T=[0:.1:2.5]';Y=[ones(size(T)) T.*exp(-T)]*C;plot(T,Y,'-',t,y,'o')title('采用y(t)≈d1+d2te–t拟合')xlabel('\itt'), ylabel('\ity')第四题A=[11.59 12.81 15.66; 15.2 4.18 13.61; 10.597.59 9.22];[L,U]=lu(A)[Q R]=qr(A)B=[16.00 4.41 -10.37 -21.61; 0.88 -20.04 12.86 8.56; -1.43 10.71 18.81 -5.99; -12.48 24.35-23.9 10.34];[C,D]=lu(B)[E F]=qr(B)第五题（1）A=[5 -5 -6;3 -2 5;2 -1 -4];x0=[1;-4;5];X=[];for t=0:.01:1X=[X expm(t*A)*x0];endplot3(X(1,:),X(2,:),X(3,:),'-o')grid on(2)A=[1 2 -3 1;3 0 1 -2;1 -2 0 5;2 3 0 1];x0=[1;-1;2;1];X=[];for t=0:.01:1X=[X expm(t*A)*x0];endplot3(X(1,:),X(2,:),X(3,:),'-o')grid on第六题（1）A=[11.59 12.81 15.66; 15.2 4.18 13.61;10.59 7.59 9.22];lambda=eig(A)[V,D]=eig(A)（2）B=[16.00 4.41 -10.37 -21.61; 0.88 -20.04 12.86 8.56; -1.43 10.71 18.81 -5.99; -12.48 24.35 -23.9 10.34];lambda=eig(B)[V,D]=eig(B)第七题（1）x=[1 2 3 4 5 6 7 8 9 10];y=[15.0 39.5 66.0 85.5 89.0 67.5 12.0 -86.4 -236.9 -448.4];p=polyfit(x,y,2);x2=1:.1:10;y2=polyval(p,x2);figure(1)plot(x,y,'o',x2,y2)grid ontitle('二阶多项式曲线拟合')(2)x=[1 2 3 4 5 6 7 8 9 10];y=[15.0 39.5 66.0 85.5 89.0 67.5 12.0 -86.4 -236.9 -448.4];p=polyfit(x,y,3);x2=1:.1:10;y2=polyval(p,x2);figure(1)plot(x,y,'o',x2,y2)grid ontitle('三阶多项式曲线拟合')第八题p1=[1,-2-3,4,2];p2=[1,-7,5,31,-30];p3=[1,-1,-25,25];p4=[-2,3,1,5,8,0];[L1,U1]=lu(p1)r1=roots(p1)[L2,U2]=lu(p2)r2=roots(p2)[L3,U3]=lu(p3)r3=roots(p3)[L4,U4]=lu(p4)r4=roots(p4)第九题p1=[1,-2-3,4,2];p2=[1,-7,5,31,-30];p3=[1,-1,-25,25];p4=[-2,3,1,5,8];p1_x=polyval(p1,[-1.5,2.1,3.5]) p2_x=polyval(p2,[-1.5,2.1,3.5]) p3_x=polyval(p3,[-1.5,2.1,3.5]) p4_x=polyval(p4,[-1.5,2.1,3.5])第十题a=[2,3,-4];b=[4,-2,5];c=[3,0,-2,5,6];d1=conv(a,b)[d2,r2]=deconv(c,a)[d3,r3]=deconv(c,b)第十一题a=[2,3,-4];b=[4,-2,5];c=[3,0,-2,5,6];dao1=polyder(a,b)[dao2,r2]=polyder(c,a)[dao3,r3]=polyder(c,b)第十二题x=-5:.25:5;y=10*exp(-x);xi=-5:5;y1=interp1(x,y,xi,'nearest');y2=interp1(x,y,xi,'linear');y3=interp1(x,y,xi,'spline');y4=interp1(x,y,xi,'cubic'); figure(1);subplot(2,2,1)plot(x,y,'-',xi,y1,'o');title('最邻近内插');grid on;xlabel('x');ylabel('y');subplot(2,2,2)plot(x,y,'-',xi,y2,'o');title('线性内插');grid on;xlabel('x');ylabel('y');subplot(2,2,3)plot(x,y,'-',xi,y3,'o');title('三次样条内插');grid on;xlabel('x');ylabel('y');subplot(2,2,4)plot(x,y,'-',xi,y4,'o');title('三次曲线内插');grid on;xlabel('x');ylabel('y');第十三题x=rand(1,50);y=randn(1,50);minx=min(x)miny=min(y)maxx=max(x)maxy=max(y)avx=mean(x)avy=mean(y)Ex=(std(x)).^2Ey=(std(y)).^2第十四题t=[0 .2 .4 .6 .8 1.0 2.0 5.0 ]';y=[1.0 1.51 1.88 2.13 2.29 2.40 2.60 24.00]'; X1=[ones(size(t)) t t.^2];a=X1\y;X2=[ones(size(t)) exp(-t) t.*exp(-t)];b=X2\y;T=[0:.1:6]';Y1=[ones(size(T)) T T.^2]*a;Y2=[ones(size(T)) exp(-T) T.*exp(-T)]*b; figure(1)subplot(1,2,1)plot(T,Y1,'-',t,y,'o'),grid ontitle('多项式回归')subplot(1,2,2)plot(T,Y2,'-',t,y,'o'),grid ontitle('指数函数回归')第十五题t=0:1/119:1;x=3*sin(2*pi*20*t)+10*sin(2*pi*200*t+pi/4)+10*randn(size(t)); y=fft(x);m=abs(y);f=(0:length(y) -1)'*119/length(y);figure(1)subplot(2,1,1),plot(t,x),grid ontitle('被噪声污染的信号')ylabel('Input \itx'),xlabel('Time ')subplot(2,1,2),plot(f,m)ylabel('Abs. Magnitude'),grid onxlabel('Frequency (Hertz)')第十六题w=input('w=');t=0:1/119:1;x1=sin(w.*t)+randn(size(t));x2=cos(w.*t)+randn(size(t));x3=sin(w.*t)+randn(size(t));a=corrcoef(x1,x2)b=corrcoef(x1,x3)若没有正弦分量w=input('w=');t=0:1/119:1;x1=randn(size(t));x2=randn(size(t));x3=randn(size(t));a=corrcoef(x1,x2)b=corrcoef(x1,x3)第十七题z1=quad('exp(-2*t)',0,2)z2=quad('exp(2*t)',0,2)z3=quad('exp(t.^2-3*t+.5)',-1,1)第十八题function y=five(x)y=exp(-x)-1.5*exp(2*cos(2*x));%主函数x0=input('x0='); %执行时，按要求输入[-1,1]z=fzero('five',x0)第十九题function f=five(x,y)f=exp(-x.*y)-2*x.*y;%主函数z=dblquad('five',0,1,-1,1)第二十题function dy=five(t,y)dy=[0.5-y(1);y(1)-4*y(2)];%主函数X0=[1; -0.5];tspan=[0,25];[T,X]=ode45('five',tspan,X0);figure(1)subplot(2,1,1),plot(T,X(:,1),'r'),title('x_{1}'),grid onsubplot(2,1,2),plot(T,X(:,2),'k'),title('x_{2}'),grid onfigure(2)plot(X(:,1),X(:,2)),title('系统轨迹'),grid onxlabel('x_{1}'),ylabel('x_{2}')。
MATLAB习题参考答案(胡良剑,孙晓君)
％ 如图（4.31） ％ 如图（4.32）
图（4.31）error
4 2 2 2
图（4.32）
（4）曲面 z = x + 3 x + y − 2 x − 2 y − 2 x y + 6, x < 3,−3 < y < 13 解： >> xa=linspace(-3,3,100);ya=linspace(-3,13,100); >> [x,y]=meshgrid(xa,ya); >> z=x.^4+3*x.^2+y.^2-2*x-2*y-2*x.^2.*y+6; >> mesh(x,y,z) >> surf(x,y,z)
解：建立 M 文件 pxy 如下： xa=-2:0.05:2;ya=xa; nx=length(xa);ny=length(ya); [x,y]=meshgrid(xa,ya); z=zeros(nx,ny); [a1,b1]=find(x+y>1); %第 a1 列 b1 行对应的 x+y>1 (x 对应列；y 对应行) %第 a1 列对应的 x 值是 xa(a1)；第 b1 行对应的 y 值是 ya(b1) z((a1-1)*ny+b1)=0.5457*exp(-0.75*ya(b1).^2-3.75*xa(a1).^2-1.5*xa(a1)); [a2,b2]=find(x+y<=1&x+y>-1); z((a2-1)*ny+b2)=0.7575*exp(-ya(b2).^2-6*xa(a2).^2); [a3,b3]=find(x+y<=-1); z((a3-1)*ny+b3)=0.5457*exp(-0.75*ya(b3).^2-3.75*xa(a3).^2+1.5*xa(a3)); surf(x,y,z); 命令窗口： >> pxy 运行结果如右图： 或者 M 文件如下： clear;close; xa=-2:0.1:2;ya=-2:0.1:2;[x,y]=meshgrid(xa,ya); z=zeros(size(x)); k1=find(x+y>1); z(k1)=0.5457*exp(-0.75*y(k1).^2-3.75*x(k1).^2-1.5*x(k1)); k2=find(x+y<=1&x+y>-1); z(k2)=0.7575*exp(-y(k2).^2-6*x(k2).^2); k3=find(x+y<-1); z(k3)=0.5457*exp(-0.75*y(k3).^2-3.75*x(k3).^2+1.5*x(k3)); mesh(x,y,z); 6、运行 demo 解：>>demo 7、查询 trapz 的功能、用法、目录、程序结构、相同目录下其它文件 解： >> help trapz ――功能用法 >> type trapz――程序结构，源码 >> which trapz――所在目录 >> help C:\MATLAB6p5\toolbox\matlab\datafun――该目录下其它文件
MATLAb与数学实验 第五章习题解答
01 10 00 0 -2
(1,1)
1
(3,2)
1
(2,3)
2
(1,4)
-1
(3,5)
3
A2 =
1 0 0 -1 0 00200
01003 (3) A1 =
(1,1)
1
(5,1)
2
(4,2)
3
(3,3)
1
(2,4)
3
(1,5)
2
(5,5)
1
A2 =
10002 00030 00100 03000 20001 18．创建一个 4 阶稀疏矩阵，使副对角线上元素为 1 答 A=sparse(1:4,1:4,1)
B=
-2 0 0 010 004
C=
-2 1 4
14 47 7 10
D=
-2 0 0 -2 1 4 010147 0 0 4 4 7 10
F=
-2 1 4 147 4 7 10 -2 0 0 010 004
(4) C=[-2 1 4;1 4 7;4 7 10] C(:,1)=[]
C=
-2 1 4 147 4 7 10
A=
(1,1)
1
(2,2)
1
(3,3)
1
(4,4)
1
19．创建如下稀疏矩阵，查看其信息，并将其还原成全元素矩阵
1 0 2 0 0 1 0 1 0 1 0 0
0 1 0 2 0
0 2 0 2 0
2
0
（1） 3 0 1 0 2 (2) 0 0 3 0 3 0 3
工种
天数 在木工家的工作天数 在电工家的工作天数 在油漆工家的工作天数
木工
2 4 4
MATLAB语言与控制系统仿真-参考答案-第5章
控制系统的时域响应MATLAB 仿真实训实训目的1. 学会利用MATLAB 绘制系统的单位阶跃响应曲线，掌握读取系统动态性能指标的方法；2. 学会利用MATLAB 绘制系统的单位脉冲响应曲线的方法；3. 掌握利用MATLAB 绘制系统的零输入响应曲线的方法；4. 掌握利用MATLAB 绘制系统的一般输入响应曲线的方法；5. 学会通过仿真曲线读取相关信息，并依据有关信息进行系统的时域分析。
实训内容1.编写程序求取下列各系统的单位阶跃响应，完成表5-5并记录相关曲线。
162.316)(21++=s s s G 164.216)(22++=s s s G 166.116)(23++=s s s G 1616)(24++=s s s G 解：>> n1=16; >> d1=[1,,16]; >> sys1=tf(n1,d1); >> step(sys1)>> n2=16; >> d2=[1,,16]; >> sys2=tf(n2,d2); >> step(sys2)>> n3=16;>> d3=[1,,16]; >> sys3=tf(n3,d3); >> step(sys3)>> n4=16;>> d4=[1,1,16]; >> sys4=tf(n4,d4); >> step(sys4)表5-5序号ξn ωm ax cp ts t (%5=∆)计算值实验计算值实验计算值实验值1 42 43 44 4w=4;cmax1=1+exp(-z1*pi/sqrt(1-z1^2)); tp1=pi/(w*sqrt(1-z1^2)); ts1=(z1*w); [cmax1,tp1,ts1] ans =>> z2=;w=4;cmax2=1+exp(-z2*pi/sqrt(1-z2^2)); tp2=pi/(w*sqrt(1-z2^2)); ts2=(z2*w); [cmax2,tp2,ts2] ans =>> z3=; w=4;cmax3=1+exp(-z3*pi/sqrt(1-z3^2)); tp3=pi/(w*sqrt(1-z3^2)); ts3=(z3*w); [cmax3,tp3,ts3] ans =>> z4=; w=4;cmax4=1+exp(-z4*pi/sqrt(1-z4^2)); tp4=pi/(w*sqrt(1-z4^2)); ts4=(z4*w); [cmax4,tp4,ts4] ans =说明：对于二阶欠阻尼系统（10<<ξ），若系统的闭环传递函数为2222)(nn ns s s Φωξωω++=则系统单位阶跃响应的输出最大值21max 1ξξπ--+=ec峰值时间21ξωπ-=n p t调整时间估算值ns t ξω5.3=（以5%为误差带）ns t ξω4.4=（以2%为误差带）2.已知二阶系统的闭环传递函数如下，编程求取系统的单位阶跃响应并完成表5-6，记录相关曲线。
第5章--MATLAB绘图-习题答案
第5章 MATLAB绘图习题5一、选择题1．如果x、y均为4×3矩阵，则执行plot(x,y)命令后在图形窗口中绘制（）条曲线。
DA．12 B．7 C．4 D．32．下列程序的运行结果是（）。
Ax=0:pi/100:2*pi;for n=1:2:10plot(n*sin(x),n*cos(x))hold onendaxis squareA．5个同心圆B．5根平行线C．一根正弦曲线和一根余弦曲线D．5根正弦曲线和5根余弦曲线3．命令text(1,1,'{\alpha}+{\beta}')执行后，得到的标注效果是（）。
CA．{\alpha}+{\beta} B．{\α}+{\β} C．α+βD．\α+\β4．subplot(2,2,3)是指（）的子图。
AA．两行两列的左下图B．两行两列的右下图C．两行两列的左上图D．两行两列的右上图5．要使函数y=2e x的曲线绘制成直线，应采用的绘图函数是（）。
CA．polar B．semilogx C．semilogy D．loglog6．下列程序的运行结果是（）。
B[x,y]=meshgrid(1:5);surf(x,y,5*ones(size(x)));A．z=x+y平面B．与xy平面平行的平面C．与xy平面垂直的平面D．z=5x平面7．下列函数中不能用于隐函数绘图的是（）。
DA．ezmesh B．ezsurf C．ezplot D．plot38．下列程序运行后，看到的图形（）。
Ct=0:pi/20:2*pi;[x,y]=meshgrid(-8:0.5:8);z=sin(sqrt(x.^2+y.^2))./sqrt(x.^2+y.^2+eps);授课：XXXsurf(x,y,z)view(0,90);axis equalA．像墨西哥帽子B．是空心的圆C．边界是正方形D．是实心的圆9．下列程序运行后得到的图形是（）。
A[x,y]=meshgrid(-2:2);z=x+y;i=find(abs(x)<1 & abs(y)<1);z(i)=NaN;surf(x,y,z);shading interpA．在一个正方形的正中心挖掉了一个小的正方形B．在一个正方形的正中心挖掉了一个小的长方形C．在一个正方形的上端挖掉了一个小的正方形D．在一个正方形的下端挖掉了一个小的正方形10．在使用MA TLAB“绘图”选项卡中的命令按钮绘图之前，需要（）。
第5章 MATLAB绘图_习题答案
第5章MＡTLAB绘图习题5一、选择题1.如果x、ｙ均为４×3矩阵，则执行plot（ｘ,ｙ）命令后在图形窗口中绘制( ）条曲线。
DA。
12 B。
７ C.4 Ｄ.32.下列程序得运行结果就是（）。
Aｘ=0:pi/１00:２＊ｐi;for n=1:2：１０ｐlot（n＊ｓiｎ（x），n＊cos（x)）hold oneｎｄaｘｉｓsｑuarｅA。
5个同心圆Ｂ.5根平行线Ｃ．一根正弦曲线与一根余弦曲线 D.5根正弦曲线与5根余弦曲线3．命令ｔｅxt（1,1，'{\ａｌpｈa｝+｛\ｂeta｝’）执行后,得到得标注效果就是( )。
CＡ.{\ａlｐha}+｛\bｅta｝B。
{\α}＋{\β｝ C.α+βＤ.＼α＋\β4。
subplot(２，2，3）就是指( )得子图。
AA.两行两列得左下图Ｂ.两行两列得右下图Ｃ.两行两列得左上图Ｄ．两行两列得右上图5。
要使函数ｙ=2ｅx得曲线绘制成直线，应采用得绘图函数就是(）.ＣA.pｏｌａｒB。
ｓeｍiloｇｘC。
semiｌogy D。
loｇlｏg６.下列程序得运行结果就是( )。
B[x，ｙ］＝meshｇｒｉd(1：５);surf（x,ｙ,5＊ｏnes(sｉze（x)）)；A.z=x+y平面B.与xy平面平行得平面Ｃ。
与xy平面垂直得平面 D.z=5x平面７.下列函数中不能用于隐函数绘图得就是（)。
ＤA.ezｍeｓhB.eｚsurｆC.ｅzｐloｔD．pｌoｔ38.下列程序运行后，瞧到得图形（）.Ct=0：pi/20：2*pi；［ｘ，ｙ］＝ｍeｓhgrid（-8：0、5:8）;ｚ=siｎ（sqrt（ｘ、＾2+y、＾2）)、／sｑrt（x、^2＋ｙ、^2+eps)；surf（ｘ，y,z)viｅw（0,9０)；axiｓ eｑualA．像墨西哥帽子 B.就是空心得圆C。
边界就是正方形D．就是实心得圆９。
下列程序运行后得到得图形就是( ）.Ａ[x，y］=meshｇrid（－2：2）；z=ｘ＋y;i=ｆind（aｂs（ｘ）<1 ＆ abs（y）<1);z（i）=ＮaＮ;ｓurf（x,ｙ，z)；ｓhａdinｇｉｎterpA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章
1.绘制下列曲线。
（1）2
1100
x
y += （2）22
21x e y -=π （3）12
2
=+y x （4）⎩
⎨⎧==3
2
5t y t x 答:
(1) x=-10::10; y=100./(1+x.^2); plot(x,y)
(2) x=-10::10;
y=1/(2*pi)*exp(-x.^2/2); plot(x,y)
(3) ezplot('x^2+y^2=1')
(4) t=-10::10; x=t.^2; y=5*t.^3; plot(x,y)
2. 绘制下列三维图形。
（1）⎪⎩
⎪
⎨⎧===t z t y t x sin cos
（2）⎪⎩
⎪
⎨⎧=+=+=u z v u y v u x sin sin )cos 1(cos )cos 1(
（3）5=z （4）半径为10的球面（提示：用sphere 函数
答: (1)
t=0:pi/100:2*pi; x=cos(t); y=sin(t);
z=t;
plot3(x,y,z)
(2)
u=0:pi/100:2*pi;
v=0:pi/100:2*pi;
x=(1+cos(u)).*cos(v); y=(1+cos(u)).*sin(v); z=sin(u);
plot3(x,y,z)
(3)
[x,y]=meshgrid(-100:100);
z=5*ones(size(x));
mesh(x,y,z)
(4)
[x,y,z] = sphere; %等价于sphere(20) 20是画出来的球面的经纬分面数...20的话就是20个经度, 20个纬度,或者说“就是划出20╳20面的单位球体，把球的表面分成400个小网格”
surf(x,y,z); %绘制单位球面
x = 10*x;
y = 10*y;
z = 10*z;
surf(x,y,z); %绘制半径为10的球面
axis equal
3.在同一图形窗口中采用子图形式分别绘制正方形、圆、三角形和六边形。
答:
n=[3 4 6 2^10] for i=1:4
subplot(2,2,i)
theta=linspace(pi/n(i),2*pi+pi/n(i),n(i)+1); plot(cos(theta),sin(theta)); axis equal; end
4. 分别用plot 和fplot 绘制下列分段函数的曲线。
⎪⎩⎪⎨⎧<--+=>+++=0,510,00,51)(342x x x x x x x x f
答： plot 函数： 方法一:
x=linspace(-10,10,200); y=[]; for x0=x if x0>0
y=[y,x0.^2+(1+x0).^(1/4)+5]; elseif x0==0 y=[y,0]; elseif x0<0
y=[y,x0.^3+sqrt(1-x0)-5]; end
end
plot(x,y)
方法二:
x=linspace(-10,10,200);
y=(x<0).*(x.^3+sqrt(1-x)-5)+(x==0).*0+(x>0).*(x.^2+(1+x).^(1/4)+5); plot(x,y)
用fplot函数：
fplot('(x<0).*(x.^3+sqrt(1-x)-5)+(x==0).*0+(x>0).*(x.^2+(1+x).^(1/4)+ 5)',[-10,10])
5. 在同一坐标轴中绘制下列两条曲线并标注两曲线的交叉点。
（1）5.02-=x y
（2）⎪⎩
⎪
⎨
⎧=≤≤=t t y t t t x sin )3sin(0cos )3sin(π 答: 相邻两点x1、x2 曲线（1）相应的y 值为y11、y12, 曲线（2）y 相应的y 值y21、y22, 若(y11-y21)与(y12-y22)符号相反或等于0，则x1或x2就是一个交叉点。
方法一:
t=linspace(0,pi,300); x=sin(3*t).*cos(t);
y1=2*;
y2=sin(3*t).*sin(t); len=length(t); p=y1-y2;
x3=x((find(p(1:len-1).*p(2:len)<=0))); y3=2*;
plot(x,y1,x,y2,x3,y3,'rd')
方法二：用循环 %t=0::pi;
t=linspace(0,pi,100); x=sin(3*t).*cos(t); y1=2*;
y2=sin(3*t).*sin(t);
plot(x,y1,x,y2);grid;
delta_y=y1-y2;
% figure;stem(delta_y);
j=1;
for i=1:length(t)-1
if delta_y(i)*delta_y(i+1)<=0 position(j)=i+1;
j=j+1;
end end
hold on;
plot(x(position),y1(position),'r o');
title('两条曲线相交');
xlabel('x');ylabel('y');
h = legend('y1','y2');。
