电视高压包原理

电视高压包原理
电视高压包是电视机中一个非常重要的部件，它主要负责为电视机提供高压电源，从而使电视机的显像管能够正常工作。

在电视机中，高压包的原理和工作方式是非常复杂的，下面我们将对电视高压包的原理进行详细介绍。

首先，我们来看一下电视高压包的结构。

电视高压包通常由高压变压器、整流器、滤波器和高压三极管等部件组成。

其中，高压变压器起到了将低压电源转换为高压电源的作用，整流器则将交流电转换为直流电，滤波器用于平滑电压波动，而高压三极管则用于放大电压信号，从而最终为显像管提供高压电源。

其次，我们来了解一下电视高压包的工作原理。

当电视机通电后，电源会先供
给电视机的主板和其他部件，然后主板会发送信号给高压包，高压包接收到信号后开始工作。

首先，高压变压器将低压电源通过变压作用转换为高压电源，然后经过整流器和滤波器的处理，电压波动得到平滑，最后通过高压三极管放大后输出至显像管。

显像管接收到高压电源后，就能够正常工作，显示出电视画面。

此外，电视高压包在工作过程中还需要注意一些问题。

首先，高压包的工作电
压非常高，因此在维修或更换时需要格外小心，以免触电。

其次，高压包的故障会导致电视机无法正常显示画面，因此一旦发现高压包出现故障，需要及时进行维修或更换。

最后，高压包在工作时会产生一定的热量，因此需要保证良好的散热条件，以免影响电视机的正常使用寿命。

总的来说，电视高压包作为电视机中的重要部件，其工作原理和结构都非常复杂。

了解电视高压包的原理不仅有助于我们更好地维护和保养电视机，也有助于我们更好地理解电视机的工作原理。

希望通过本文的介绍，能够让大家对电视高压包有更深入的了解。

重庆康佳电视机高压包故障维修上门

康佳电视机的高压包可是个重要的硬件,一旦高压包出了故障的话一般是算比较大的故障了,所以我们平常好好保养电视,下面就由快益修来为大家介绍一下关于康佳电视机高压包故障的原因以及解决方法。

一、康佳电视机高压包故障的原因1.空气中灰尘较多空气中浮沉比较多,隔一段时间就会落在电视的表面,如果不定期清理,可能会对电视的零件造成伤害。

高压产生静电感或将灰尘吸附地高压帽周围,减少绝缘性能,这对用户来说,多了一个潜在的危险。

2.空气湿度大也可能是高压帽密封不严,电视使用中,有水气进入高压帽内,时间太长,容易让零件生锈。

3.老化高压卡簧与高压线连接焊点有毛刺,毛刺会产生尖端放电现象,将高压帽橡胶烧老化。

若康佳电视机高压出现大火,一般是天气潮湿造成的,自己要注意下,经常打开窗户通风。

二、康佳电视机高压包故障维修方法1.康佳电视机高压包故障-高压帽（1）若电视出现问题,首先弄清高压故障的原因和位置,然后对应维修,这个是大家都知道的道理,自己一定要处理好,（2）去掉高压帽前,先对显像管高压嘴进行放电处理,放电时,先准备一条外皮绝缘导线,两头要有金属头,一头搭在康佳电视机的地线上,另一头要插进高压帽里,你会意外的听到啪的一声,高压就被放掉了,需要重复三次这样多的动作,一定要保证高压被彻底放干净。

（3）接着将高压帽拿下来,把高压帽内用无水酒精清洗干净,显像管阳极周围的部分一样用酒精擦洗,主要清理灰尘,然后用电吹风吹干表面的水分。

（4）在高压阳极涂上高压硅脂,安装高压帽时,一定要把内部空气尽量挤出去,可以防止康佳电视机高压帽故障。

2.康佳电视机高压包故障-行输出变压器（1）除了高压帽问题,还是有一个常见的小故障,那就是变压器问题,要是损坏了,一样会影响电视的功能。

（2）若变压器损坏程度低,可以先清洗行一下,然后在故障位置涂上703胶,等它自然晾干后可以正常使用；若情况比较严重,只能更换一个对应的输出变压器。

综上所述,快益修给大家分析了康佳电视机高压包故障,它有两个常见的故障,分别是高压帽和变压器,维修的时候,要重点检查,基本上不会有其它新的故障。

康佳电视机高压包故障上门维修

康佳电视机里面的高压包出故障大家是不是有遇到过呢？关于高压包的故障有很多,具体下面将由快益修为大家详细介绍一下关于康佳电视机高压包故障。

一、康佳电视机高压包故障的原因1.空气中灰尘较多空气中浮沉比较多,隔一段时间就会落在电视的表面,如果不定期清理,可能会对电视的零件造成伤害。

高压产生静电感或将灰尘吸附地高压帽周围,减少绝缘性能,这对用户来说,多了一个潜在的危险。

2.空气湿度大也可能是高压帽密封不严,电视使用中,有水气进入高压帽内,时间太长,容易让零件生锈。

3.老化高压卡簧与高压线连接焊点有毛刺,毛刺会产生尖端放电现象,将高压帽橡胶烧老化。

若康佳电视机高压出现大火,一般是天气潮湿造成的,自己要注意下,经常打开窗户通风。

二、康佳电视机高压包故障维修方法1.康佳电视机高压包故障-高压帽（1）若电视出现问题,首先弄清高压故障的原因和位置,然后对应维修,这个是大家都知道的道理,自己一定要处理好,（2）去掉高压帽前,先对显像管高压嘴进行放电处理,放电时,先准备一条外皮绝缘导线,两头要有金属头,一头搭在康佳电视机的地线上,另一头要插进高压帽里,你会意外的听到啪的一声,高压就被放掉了,需要重复三次这样多的动作,一定要保证高压被彻底放干净。

（3）接着将高压帽拿下来,把高压帽内用无水酒精清洗干净,显像管阳极周围的部分一样用酒精擦洗,主要清理灰尘,然后用电吹风吹干表面的水分。

（4）在高压阳极涂上高压硅脂,安装高压帽时,一定要把内部空气尽量挤出去,可以防止康佳电视机高压帽故障。

2.康佳电视机高压包故障-行输出变压器（1）除了高压帽问题,还是有一个常见的小故障,那就是变压器问题,要是损坏了,一样会影响电视的功能。

（2）若变压器损坏程度低,可以先清洗行一下,然后在故障位置涂上703胶,等它自然晾干后可以正常使用；若情况比较严重,只能更换一个对应的输出变压器。

综上所述,快益修给大家分析了康佳电视机高压包故障,它有两个常见的故障,分别是高压帽和变压器,维修的时候,要重点检查,基本上不会有其它新的故障。

高压板坏后最常见的有以下几种故障

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

高压包故障表现

高压包故障表现
高压包是电视机的重要组成部分，负责产生高频交流电，提供给显像管以产生图像。

当高压包出现故障时，电视机可能会出现各种异常表现。

本文将详细介绍高压包故障的常见表现。

1.图像异常：高压包故障可能导致图像失真、模糊、残影或完全无图像。

2.屏幕闪烁：电视机屏幕可能出现持续或间断闪烁，这是由于高压包电压不稳定所引起的。

3.图像失真或变形：当高压包出现故障时，电视图像可能会扭曲、拉伸或出现其他非正常形态。

4.屏幕无图像：高压包故障可能导致屏幕完全无显示，即黑屏。

5.声音异常：电视机可能出现杂音、噪音或无声音，与高压包的故障相关。

6.电视机无法启动：高压包故障可能导致电视机无法正常启动或开机时自动关机。

7.电源指示灯不亮：电视机电源指示灯不亮可能与高压包故障有关。

8.电视机发出异常声音：例如持续的嗡嗡声或其他非正常声音，可能与高压包工作异常有关。

9.图像颜色异常：例如颜色失真、偏色或出现异常的彩色条纹。

10.频道切换不正常：高压包故障可能导致频道切换不灵敏或无法正常切换频道。

以上是高压包故障的一些常见表现。

当电视机出现上述异常情况时，建议及时联系专业维修人员进行检查和维修，以免造成进一步的损坏或影响正常使用。

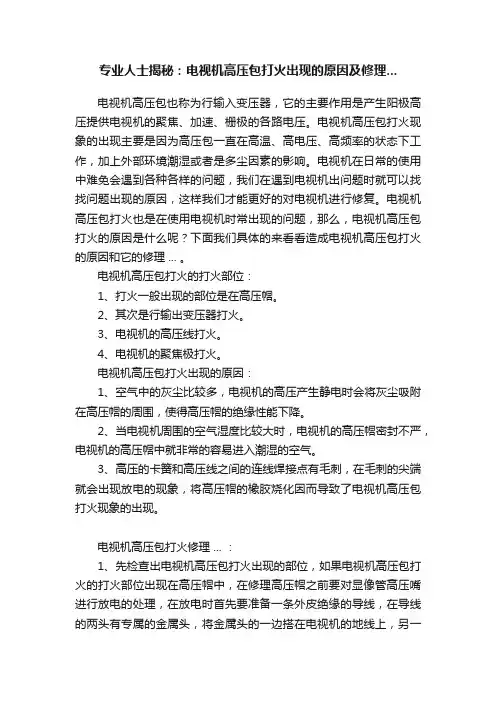

专业人士揭秘：电视机高压包打火出现的原因及修理...

专业人士揭秘：电视机高压包打火出现的原因及修理...电视机高压包也称为行输入变压器，它的主要作用是产生阳极高压提供电视机的聚焦、加速、栅极的各路电压。

电视机高压包打火现象的出现主要是因为高压包一直在高温、高电压、高频率的状态下工作，加上外部环境潮湿或者是多尘因素的影响。

电视机在日常的使用中难免会遇到各种各样的问题，我们在遇到电视机出问题时就可以找找问题出现的原因，这样我们才能更好的对电视机进行修复。

电视机高压包打火也是在使用电视机时常出现的问题，那么，电视机高压包打火的原因是什么呢？下面我们具体的来看看造成电视机高压包打火的原因和它的修理 ... 。

电视机高压包打火的打火部位：1、打火一般出现的部位是在高压帽。

2、其次是行输出变压器打火。

3、电视机的高压线打火。

4、电视机的聚焦极打火。

电视机高压包打火出现的原因：1、空气中的灰尘比较多，电视机的高压产生静电时会将灰尘吸附在高压帽的周围，使得高压帽的绝缘性能下降。

2、当电视机周围的空气湿度比较大时，电视机的高压帽密封不严，电视机的高压帽中就非常的容易进入潮湿的空气。

3、高压的卡簧和高压线之间的连线焊接点有毛刺，在毛刺的尖端就会出现放电的现象，将高压帽的橡胶烧化因而导致了电视机高压包打火现象的出现。

电视机高压包打火修理 ... ：1、先检查出电视机高压包打火出现的部位，如果电视机高压包打火的打火部位出现在高压帽中，在修理高压帽之前要对显像管高压嘴进行放电的处理，在放电时首先要准备一条外皮绝缘的导线，在导线的两头有专属的金属头，将金属头的一边搭在电视机的地线上，另一头插入高压帽中，在啪的一声响之后，高压就被释放了出来，这一放电的过程需要进行3次以上才能保证高压被彻底的放出。

将高压释放完成之后，将高压帽取下，使用酒精将高压帽清洗干净，同时用酒精将显像管阳极周围部分进行仔细的擦洗，去除上面的灰尘。

之后将显像管阳极出涂上一层高压矽脂，在重新安装高压帽时要将高压帽内部的空气排出，这样能有效的防止电视机高压帽继续打火。

简捷判断高压包好坏法

简捷判断高压包好坏法
CRT彩电的高压包是易损件，打火和初、次级击穿可简单判断，但遇行电流偏大要判断是外围元件还是高压包内部短路，有时候并不容易，在此介绍一个简捷的办法：
先在行供电回路中串入一只50Ω/20W的电阻，开机记下电阻两端的压降，再断开高压包低压绕组负载，如行电流仍大，找一个21英寸CRT彩电开关电源变压器，我用的是金星C542的，在变压器的初级300V绕组接两根线代替高压包初级绕组，原高压包初级绕组两个脚要脱离线路，再开机看50Ω电阻两端的压降，如压降大幅下降，基本可以判断高压包坏了。

21英寸彩电开关电源变压器的初级绕组电感量比29英寸彩电的高压包初级绕组略小，但因供电串有电阻，＋B电压降低，行电流仍在正常范围内。

这样代替后把高压包从线路中隔离出去，但行扫描部分元件仍在工作状态，如果这时50Ω电阻上压降大幅上升，说明行电路上有元件变质，这时可以重点排查其他元件。

还有一个更便捷方法：先测一下行变低压绕组负载有无短路，主要是帧和视放电源负载，再在行供电回路中串入一只75Ω电阻，开机测出电阻两端电压，用一根约20cm长的细导线穿过行变磁芯，两头短接，再开机测电阻两端电压。

如高压包无短路，75Ω电阻两端电压会成倍增加；如增加幅度不大甚至不变，高压包大多内部路。

但这样试验并没有明确的数据可参考，短路线的粗细长短、高压包内部短路程度都会影响测试结果，只能凭经验判断。

通过上述介绍的两种方法，大家可以试着验证，解决快速判定行变失效的问题。

如果有更多、更好的“偏方”不妨拿出来大家共享。

液晶显示器高压板电路故障的判断

液晶显示器高压板电路故障的判断对于高压板（逆变）的检修，可采用以下方法进行分析和判断。

(1)高压测试棒触碰法对于开机后，闪一下即“黑屏”的故障，可采用此法。

开机后，指示灯为绿色，马上用高压测试棒（也可用单支表笔）触碰高压输出插头焊脚，看是否有微弱蓝色火花出现，如果有火花出现，故障在灯管本身或接插件问题。

注意多灯管的要逐一进行试验。

这里强调开机后，马上进行测试，主要是为避免保护电路启动后造成误判。

根据实际经验，冷机即使灯管损坏，保护电路启动也需要几秒以上，而热机或者刚断开不久又重新通电，保护电路启动仅需1～2s。

因此要掌握好检测时机。

下图所示为Royer（注：美国人G、H、Royer/罗耶发明，也称自激或推挽多谐）结构逆变电路各主要元器件损坏后的故障现象示意图。

如果在保护电路未动作之前测得无放电火花产生，则应测量各级供电是否正常，背光灯启动信号是否正确。

用示波器测量末级驱动管或者控制集成块信号输出引脚是否有50k以上波形（具体因机型而异，通常幅值在10～20Vp-p，）。

如果有波形，故障一般在升压、二次侧高压输出或灯管。

下图所示是Royer结构逆变电路各点波形示意图。

(2)代换法因为冷阴极荧光灯没有灯丝，其损坏与否不能凭简单的“测量法”进行判断，只有将其接于正常的逆变电路上，通过观察其发光状况才能确认。

(3)观察法灯管是否老化，可通过“观察法”进行判断。

一般来说，在老化的灯管顶端，可以见到类似普通荧光灯老化后的发黑现象，这时说明该灯管已经不能用了，需要进行代换。

(4)假法高压板电路有个特点，当灯管损坏、未连接时，会自动保护，停止工作。

因此，在维修时应接上灯管，对于多灯高压板，每个输出口都应接上灯管。

这种方法虽然方便判断，但比较麻烦，主要因为灯管脆弱、长度太长，连接灯管检修时很不方便。

因此，日常维修时一般采用“假负载法”，如下图所示。

即在高压板的高压输出端用一个150kΩ/10W的水泥来代替灯管，这样就方便多了。

高压包故障及更换技巧和调整

高压包故障及更换技巧和调整我是锦州显示器维修中心负责人，一个近60岁电子行业的工程技术人员。

过去曾接触过高压包的生产，由于维修工作原因我也经常买过和更换过各种不同型号的高压包，我感觉到问题很大,因而有必要向同行和初学者谈谈高压包的故障及更换技巧和调整问题。

高压包损坏大都是制作质量和恶劣的工作环境造成的，其电路因维修调节所造成损坏原因较少。

高压包的高压线圈在内部是采用分格段的塔型结构饶制的，在圈数一定的情况下，其层数多时其分布电容较小，若层数少了那么每层的圈数就要多了，这样其耐压就会降低且分布电容变大，对于不同厂家各个的标准通过更换实践我感到是有所不同的！比如；有的厂家高压包比较耐用、有的用的时间很短不怎么耐用。

有的互换后不需要任何调节就正常无误，有的更换后图象水平变大了，怎么也不能缩小、有的在屏幕左边出现了垂直的几条条楞（阻尼条）、有的更换后聚焦调节只欠那么一点点就趋向调好了，有的只有一个方向聚焦能调好，而另一个方向始终不能调节到良好的聚焦。

由于笔者家中负担很重根本没有时间写稿，这也是抽了早上的时间写的，，，，所以分段讲解吧，愿新老同行共同进步！（1）高压包的内部的硅粒子是十分重要的，它在内部分段封装，在高压包中也是经常损坏的，但是它可以测量到的，可在路用指针万用表10K高压档测量高压嘴和地或（11、12、13、）的阻值就可以发现的。

正常的包表针是不动的（太老式的高压包只能是正方向微微有那么一点点动的）若正反方向都出现摆动或者出现正反不同阻值，说明硅粒子耐压损坏不能使用。

（2）高压包里封装的内部电容很容易损坏！由于耐压很高经常出现击穿短路现象，为此我建议维修人员在未拆机之前必须用万用表测量高压嘴与地线或（11、12、13、）的阻值，一旦导通说明电容损坏！这是维修人员必须会测量的！对于高压电容的损坏也有人想法子的。

由于封在包的里面，便用钻头钻孔钻掉高压包上电容的引脚，笔者也实验了，不接电容实际也没有发现什么新的异常。

怎样判断高压包好坏

怎样判断高压包好坏判断高压包的损坏当行电路并不短路，但是电压就是上不去的时候,你可以用镊子短路一下行推动级变压器的初级,（可以判断，主电压是直流短路还是交流短路,如短路后,电压能恢复正常,说明存在交流短路;若短路后,主供电电路电压仍有过栽现象，说明存在直流短路。

)如果这个时候行管的集电极电压恢复了,那么有90%是高压包损坏了,很准的。

彩显行输出和彩电行输出最大的区别在高压输出端和地之间内部并接一个高压电容，而彩电没有．9８%的行输出损坏原因是此高压电容击穿,所以用50０型万用表的*10K档测高压帽对地电阻不是无穷大，那它肯定坏了.如测不出阻值，再用电容表测一下高压帽和地之间的容量，99%的行输出电容在2700Ｐ-3０00P左右,有的在４00０P－6０00P,如小于2５0０P那电容也已击穿过,行输出即使还能用，到时候也会听到＂吧-吧"响，是行输出内部的电容在打火,并且图象闪烁．(注:测量时断电并将高压帽从像管上取下．一般行输出的右面最后一个脚为高压电容的接地脚）大多数情况下用万用表的电阻档就能准确、迅速地判断出行变的初、次级是否存在短路，（断路的还没有碰上)，级间漏电,高压损坏的问题。

通常情况下用万用表的R*100K档(MF10型表有此档）或Ｒ*１0K档,红表笔接阳极高压卡簧,黑表笔分别去测高压包的所有引脚,若其中与任意脚有阻值的话，那该高压包必坏无疑。

若前面还不能确定行变是否损坏,那就改变方式，一只表笔接地，另一只表笔分别去接所有的引脚(包括引线），正常的高压包在测加速极与地之间时表针会有一小幅度的摆动，这跟加速极旋钮所处的位置有关，其它引脚也不应该出现任何阻值。

这种方法的缺点是不能示别行变有匝间短路的。

此时就用万用表的电压档去验证了。

方法是：用万用表的直流500伏电压档或更高,红表笔接加速极引线的焊点,黑表笔接地，通电一试,看该电压为多少?是否可调？若能在正常范围内变动，那行变本身也就是正常的ﻫ高压包匝间短路用万用表测不出来,当你的显示器行管发热严重，行电流增大时,很可能是高压包匝间短路引起的。

重庆康佳彩电的高压包打不着火上门维修

康佳彩电的高压包打不着火了是什么情况呢？也许有人还不知道康佳彩电里的高压包是什么东西,下面将由快益修为大家详细介绍一下关于康佳彩电高压包打不着火的原因以及对应的解决方法。

一、电视高压包定义：高压包又称行输出变压器,也称为行包或行变,显示器的高压包和康佳彩电的工作原理基本一致,其主要作用是除了产生阳极高压,还要提供聚焦,加速,栅极等各路电压。

因高压包工作于高温,高频率,高电压,大电流的状态, 若外部环境潮湿或多尘等容易使高压包损坏。

二、电视高压包症状现象：高压包打不着火电视高压包第一大症状：环境潮湿高压包的高压卡簧与高压线连接焊点有毛刺,毛刺尖端会产生放电现象,若放电,会将高压帽橡胶烧老化。

所以说如果家里或下雨季节,家里比较潮湿,康佳彩电高压卡簧与高压线连接焊点的毛刺会发电,导致电视高压包损坏。

电视高压包第二大症状：空气中灰尘较多康佳彩电工作过程中,由于高压产生静电感应而将灰尘吸附地高压帽周围,让其绝缘性能下降,若下降到临界点会导致电视高压包损坏,所以我们要定期清理高压帽周围灰尘。

电视高压包第三大症状：空气湿度大高压帽密封不严,如果经常下雨,连续下雨或室内湿气大,不通风等因素,高压帽内会进入湿气,里面会有积累水珠,容易导致电视高压包损坏。

三、电视高压包维修的方法：第一种电视高压包维修方法:（1）若康佳彩电高压嘴发生打火现象,可用这个方法来消除,先将高压嘴处放电,然后取出烧坏高压帽和卡簧。

（2）如果高压嘴及周围无石墨层部分的污垢不多,可用酒精棉花清洗;若污垢较厚,可用锋利刀片类工具刮除,不要伤到手喔。

（3）如高压嘴有锈迹,应用砂纸等擦亮,将高压嘴里面的残留物彻底清除干净,清洗干净后,用电吹风加热将高压嘴及附近的水分除尽。

第二种电视高压包维修方法:先区分是什么位置造成的高压打火,以便对症下药,若是高压帽打火,在取下高压帽之前,一定要对显像管高压嘴进行放电处理,放电时先准备一条外皮绝缘导线,两头要有金属头,一头搭在康佳彩电的地线上另一头要插进高压帽里,会听到啪的一声,高压就被放掉了,应该反复放电3次以上保证高压被彻底放干净。

高压包损坏的判断方法

Байду номын сангаас
（5）再依次接通行偏转线圈和枕校电路，若接通上述某路负载后，电流猛增至500mA以上，则说明该路存在短路故障。
方法2：
更简单的高压包损坏判断方法：
用20cm的导线在高压包的磁芯上绕一圈，把万用表拨到500mA电流档窜入行输出变压器的+B端测量它的电流，假如此时的电流是250mA，然后将所绕线圈的两头相碰进行短路，如果电流突然猛增到4、5百毫安就说明高压包没有损坏。如果电流没有多大变化或根本没有动就说明高压包已损坏。短路时间要短些，能看到读数行了。
然而行负载（行偏转线圈，FBT，枕校电路）其中任何一个短路，行管工作电流值均会超出上述值很多，甚至会使并联型开关电源停振，或过流保护电路动作。下面谈谈如何确定短路点或FBT的质量问题，检修可按下列步骤进行。
（1）拔掉行偏转线圈插头，若有枕校电路（含水平，垂直枕校电路），请切断枕校电路。
方法1：
如何判断FBT的质量和行负载的交流短路？大量的检修实例告诉我们：18英寸～25英寸的彩电行管C极电流，在中等亮度，行管C极供电电压（通常所说的+B1电压）及负载正常的情况下一般为280～400mA；25英寸以上一般为400～500mA，这是因为屏幕尺寸达25英寸以上，+B1电压也相对较高，达140V或以上，所以电流值不会增加很多。
（2）用空心针头或吸锡器断开FBT除行管C极和+B供电回路的两个焊脚外的所以引脚与印板的连接。
（3）检查开关电源+B电压是否正常，不正常应排除开关电源故障，使其正常。
（4）在行管供电端串一只毫安表，测量FBT初级绕组空载电流，正常情况下为40～70mA。（此值越小，FBT质量越好）。若为70～120mA，说明FBT电感量不足或损耗大，这样的FBT最好不要上机使用。若电流大于120mA，说明FBT存在短路，此值越大，短路越严重。

显示器高压包问题检修

显示器高压包问题检修显示器高压包问题检修常用彩显高压包故障分析与与原理一、高压包概述显示器高压包和电视机高压包的工作原理基本一致，其主要作用是产生阳极高压。

以及提供聚焦、加速、栅极等各路电压。

由于高压包工作于高温、高频率、高电压、大电流的状态，加上外部环境潮湿或多尘等因素影响，使高压包损坏率较高，其损坏的常见部位如图1 所示。

二、与高压包相关的关键词及专业术语1.HV-一阳极高压显示器尺寸不同，HV 电压也不同。

通常14/15 英寸机的HV 值是24kV---25kV；17 英寸机是27kV~29kV，19 英寸和21 英寸机是30l，V~35kV。

2.FV--聚焦电压FV 电压通常在HV 端以电阻电位器分压方式取得，电压值是3kV---gkV。

如果是双聚焦的，就分为FVl 和FV2，其实是内部多设一组电位器而已。

3.SV--加速极电压也称为G2。

SV/G2 电压通常从HV 端分压取得，其电压值是300V 一,800V。

有些高压包不从HV 端分压输出SV/G2 电压，而是在包内另设绕组，或在行管C 极将行逆程峰值整流获得，这样做的目的是使SV/G2 电压受到电路控制，方便工业装配。

注意，在行管C 极整流时获得SV/G2 电压时，必须采用高速整流管。

4.DF--动态聚焦显示器尺寸增大时，屏幕中央和四周的聚焦就容易变得不均匀，就需要加入动态聚焦电路，对FV 电压进行动态调整。

在双聚焦显像管中，有水平聚焦和垂直聚焦电路。

5.SFR--包内聚焦组件中的FV/SV 调整电位器冷端通常是接地的，但有些机型将其用作信号取样，在高压变动时使电路作出补偿o6.HVR--包内HV 端取样电阻的冷端此电阻直接取样于HV 端，阻值较大，·大众版2007 年合订本一o◎梁顺周必须用兆欧表才能测量。

其作用也是HV 变动检测o7.HVC--包内高压滤波电容的冷端通常此脚都被接地，但一些中高档机型将其用作信号取样，以便更灵敏地检测高压变动'。

电视机高压包的好坏怎样判断？

电视机高压包的好坏怎样判断？判断高压包的损坏当行电路并不短路，但是电压就是上不去的时候，你可以用镊子短路一下行推动级变压器的初级，如果这个时候行管的集电极电压恢复了，那么有90%是高压包损坏了，很准的。

彩显行输出和彩电行输出最大的区别在高压输出端和地之间内部并接一个高压电容,而彩电没有.98%的行输出损坏原因是此高压电容击穿,所以用500型万用表的*10K档测高压帽对地电阻不是无穷大,那它肯定坏了.如测不出阻值,再用电容表测一下高压帽和地之间的容量,99%的行输出电容在2700P-3000P左右,有的在4000P-6000P,如小于2500P那电容也已击穿过,行输出即使还能用,到时候也会听到"吧-吧"响,是行输出内部的电容在打火,并且图象闪烁.(注:测量时断电并将高压帽从像管上取下.一般行输出的右面最后一个脚为高压电容的接地脚)大多数情况下用万用表的电阻档就能准确、迅速地判断出行变的初、次级是否存在短路，（断路的还没有碰上），级间漏电，高压损坏的问题。

通常情况下用万用表的R*100K档（MF10型表有此档）或R*10K档，红表笔接阳极高压卡簧，黑表笔分别去测高压包的所有引脚，若其中与任意脚有阻值的话，那该高压包必坏无疑。

若前面还不能确定行变是否损坏，那就改变方式，一只表笔接地，另一只表笔分别去接所有的引脚（包括引线），正常的高压包在测加速极与地之间时表针会有一小幅度的摆动，这跟加速极旋钮所处的位置有关，其它引脚也不应该出现任何阻值。

这种方法的缺点是不能示别行变有匝间短路的。

此时就用万用表的电压档去验证了。

方法是：用万用表的直流500伏电压档或更高，红表笔接加速极引线的焊点，黑表笔接地，通电一试，看该电压为多少？是否可调？若能在正常范围内变动，那行变本身也就是正常的高压包匝间短路用万用表测不出来,当你的显示器行管发热严重,行电流增大时,很可能是高压包匝间短路引起的。

高压包匝间短路的轻重和行电流的大小有关，如果高压包短路较轻或者是一些轻微漏电,行电流增加不多显示器还暂时能用,但维持不了多长时间。

高压包故障及更换技巧和调整

高压包故障及更换技巧和调整我是锦州显示器维修中心负责人，一个近60岁电子行业的工程技术人员。

过去曾接触过高压包的生产，由于维修工作原因我也经常买过和更换过各种不同型号的高压包，我感觉到问题很大,因而有必要向同行和初学者谈谈高压包的故障及更换技巧和调整问题。

高压包损坏大都是制作质量和恶劣的工作环境造成的，其电路因维修调节所造成损坏原因较少。

高压包的高压线圈在内部是采用分格段的塔型结构饶制的，在圈数一定的情况下，其层数多时其分布电容较小，若层数少了那么每层的圈数就要多了，这样其耐压就会降低且分布电容变大，对于不同厂家各个的标准通过更换实践我感到是有所不同的！比如；有的厂家高压包比较耐用、有的用的时间很短不怎么耐用。

有的互换后不需要任何调节就正常无误，有的更换后图象水平变大了，怎么也不能缩小、有的在屏幕左边出现了垂直的几条条楞（阻尼条）、有的更换后聚焦调节只欠那么一点点就趋向调好了，有的只有一个方向聚焦能调好，而另一个方向始终不能调节到良好的聚焦。

由于笔者家中负担很重根本没有时间写稿，这也是抽了早上的时间写的，，，，所以分段讲解吧，愿新老同行共同进步！（1）高压包的内部的硅粒子是十分重要的，它在内部分段封装，在高压包中也是经常损坏的，但是它可以测量到的，可在路用指针万用表10K高压档测量高压嘴和地或（11、12、13、）的阻值就可以发现的。

正常的包表针是不动的（太老式的高压包只能是正方向微微有那么一点点动的）若正反方向都出现摆动或者出现正反不同阻值，说明硅粒子耐压损坏不能使用。

（2）高压包里封装的内部电容很容易损坏！由于耐压很高经常出现击穿短路现象，为此我建议维修人员在未拆机之前必须用万用表测量高压嘴与地线或（11、12、13、）的阻值，一旦导通说明电容损坏！这是维修人员必须会测量的！对于高压电容的损坏也有人想法子的。

由于封在包的里面，便用钻头钻孔钻掉高压包上电容的引脚，笔者也实验了，不接电容实际也没有发现什么新的异常。

索尼电视维修：小故障的简单处理

索尼电视硬件坏了，故障发生了，不知道如何找维修上门，下面跟着一起来看看吧：硬件坏了高压包损坏的话，电视机表现出来的表现也有好多种的。

1，三无灯亮。

就是电视机打开以后，它的指示灯是亮的，但屏幕没有任务反应。

2，三无灯不亮，就是电视机打开以后，它的指示灯也不亮。

就好像是保险也烧了一样，通不进电似的。

3，打火。

电视机打开以后，能听到电视机里边像放鞭炮似的，而且有的是一直不停的响，有的是半天才会响一声。

4，异响，指示灯闪。

电视机打开以后，能看到电视机的指示灯一闪一闪的，而且还可以听到电视机里边以出的嘟嘟的响声，5，开机有声音没有图像，几秒钟后声音也没有了。

二、注意“热地”。

这该如何理解？是指，有的电视机电路板的地是“热地”，即与市电没有隔离。

此时，如果正好电源插头又将未隔离的电视机的“地”端插到市电的“火”线之上，维修时触碰到就非常容易触电。

众所周知，触电非常危险，一方面，触电时人会不自主出现痉挛，而另一方面，如果将电视拉倒在地上，又会产生更严重的问题。

要想避开这个问题，最好是用隔离变压器，没有这个工具的，可以在电视机通电时调整好插头的方向，使得电视机的“地”与市电的“零”线相接，这样一来，就可较好地避开触电的问题。

不过也不可粗心，因为电视里依旧有与“火”线相连的强电，触碰依旧非常危险。

雷电损坏电视机的主要途径是电源线，家庭中交流电源线一般都经过架空电线引入室内，这样，离架空电线几百米附近的物体遭受雷击，架空线就能感应出几万伏电压，沿电源线进入电视机。

电视机高压打火时，一个最明显的感觉就是，可闻到一股浓浓的臭氧味，从荧屏上可直观看到有一些小黑点，且伴有吱吱声，图象亮度有所下降，且图象不太稳定。

随着收看时间的延续，机器的升温，以上这些现象将逐渐消失，机子恢复正常，对于打火特别严重的机子来讲，自始至终这些现象是不会消失的。

电视机高压打火，会导致下列三种情况发生。

（1）高压橡胶帽被严重的烧伤。

（2）高压嘴金属卡簧腐蚀氧化，导致显象管阳极高压接口处留有氧化残渣。

液晶电视高压板坏后最常见的几种故障

另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。
在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管！！！的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内
故此，要使一台液晶的完全能正常控制显示，除主板要正常外，升压板要具备以上4个条件。
当然，这只是输入的条件，给合背灯管的要求，我们不然理解升压板的组成电路：一个脉宽产生IC（包含振荡/控制/反馈等外围电路）、供电控制电路、自激振荡产生器、反馈取样电路等组成。
脉宽产生IC主要是负责产生矩形脉冲信号，并随着的亮度的调制而改变，用以调节12V至自激振荡器的供电大小，以产生随供电不同而不同的高压，供灯管发光。其外围由振荡电路等。
以上，希望能给大家一点帮助，同时也希望大家秉着一颗无私之心将你们的一些技术经验交流出来与大家分享，以相互提升技术水平！
下面让我来告诉大家高压板电路原理吧：一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。而楼上的各位图片提供的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。
反馈取样电路主要是收集自激输出及灯管次级（低压线）的电压与电流的大小，并反馈至脉宽IC，用以稳定或切断其脉宽输出（我们日常见到的亮一下灭掉，即反馈电路起作用导致脉宽无输出，如：反馈偏高，IC输出偏高，灯管线脱等均会导致该问题）
综上所述，简略的说，升压板就是一块可控制的逆变电路！！！
另外：说明一点，目前，液晶屏一般由2灯管、4灯管的组成，部份大屏幕（如20寸）液晶为了提升亮度，用6灯管甚至8灯管的都有，每灯管两根线，一根高压（粗的）线，一根低压（细的）线。
