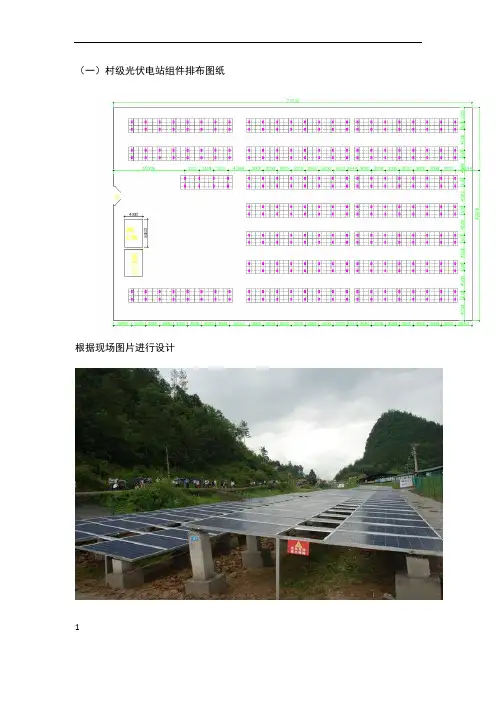

（一）村级光伏电站组件排布图纸根据现场图片进行设计1村集体光伏电站效果图1村集体光伏电站效果图2 2村集体光伏电站效果图3（二）、详细说明项目概述本项目叶集区南依大别山，北连淮北平原，西临史河，东部丘陵，境内河流纵横，塘堰星罗棋布，林竹繁茂。
全区共有森林面积71800亩，其中，孙岗乡28000亩，三元乡7400亩，平岗办事处30000亩，镇区办事处6400亩，本区树种以意扬、国外松、杉木为主，经济林有板栗、桃、枣、水蜜桃等。
属于北亚热带向暖温带转换的过渡带，季风显著，四季分明，气候温和，雨量充沛，光照充足，无霜期长。
全年日照小时，平均气温，梅雨季节一般在6-7月间。
全区年平均日照时数为小时，日照百分率为%左右，属于太阳能利用条件中等的地区。
除3梅雨季节外，太阳能资源具备利用的稳定性。
本项目参考METEONORM 7 数据库中的数据进行太阳能资源分析，统计了 1991~2010 年累年各月的水平面总辐射值和15°斜面总辐射值，详见下表。
月份水平面辐射（kWh/m²）一月63二月75三月91四月120五月143六月133七月154八月135九月115十月95十一月71十二月61合计1253（行业标准Q XT-89-2008）制定的太阳能资源丰根据《太阳能资源评估方法》富程度等级划分，本项目站址所在地为资源丰富地区。
光伏电站根据现场安装状况进行组件及逆变器的配置，本村级光伏电站配备4个50KW的组串式逆变器，经逆变后进入一个交流配电箱，最终并入国家电网。
4分布式光伏电站原理图5图二、屋顶光伏电站现场图6图三、屋顶光伏电站现场图光伏方阵排列布置要节约土地、与当地自然环境有机的结合，设计规范，并兼顾光伏电站的美观展示性。
光伏方阵的阵列倾角、方位角、阵列间距应根据地理位置、气候条件、太阳辐射能资源、场地条件等具体情况优化设计。
光伏电站设计要求应包含并不限于：（1）结构设计应与工艺和建筑专业配合，合理确定光伏系统各组成部分。
