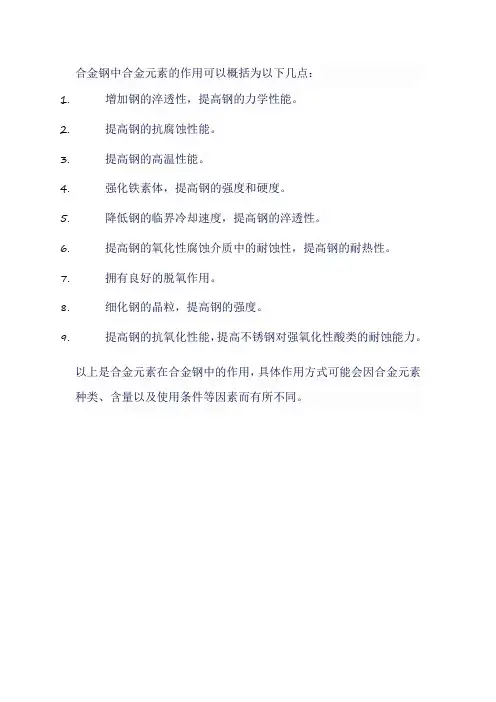

合金元素在合金钢中的作用

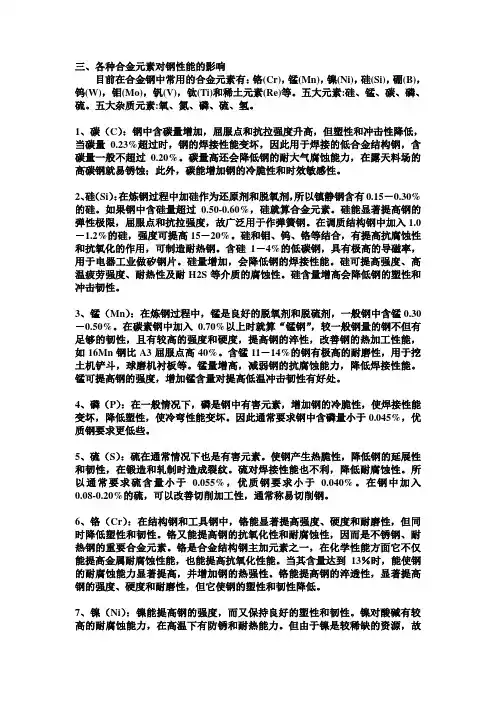

合金元素在合金钢中的作用1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过%。

碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。

2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有－%的硅。

如果钢中含硅量超过硅就算合金元素。

硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。

在调质结构钢中加入－%的硅，强度可提高15－20%。

硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。

含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。

硅量增加，会降低钢的焊接性能。

3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰－%。

在碳素钢中加入%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。

含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。

锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。

4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。

因此通常要求钢中含磷量小于%，优质钢要求更低些。

5、硫（S）：硫在通常情况下也是有害元素。

使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。

硫对焊接性能也不利，降低耐腐蚀性。

所以通常要求硫含量小于%，优质钢要求小于%。

在钢中加入的硫，可以改善切削加工性，通常称易切削钢。

6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。

铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。

镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。

但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。

8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。

结构钢中加入钼，能提高机械性能。

还可以抑制合金钢由于火而引起的脆性。

在工具钢中可提高红性。

9、钛(Ti)：钛是钢中强脱氧剂。

它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。

改善焊接性能。

在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。

10、钒(V)：钒是钢的优良脱氧剂。

钢中加%的钒可细化组织晶粒，提高强度和韧性。

钒与碳形成的碳化物，在高温高压下可提高抗氢腐蚀能力。

11、钨(W)：钨熔点高，比重大，是贵生的合金元素。

钨与碳形成碳化钨有很高的硬度和耐磨性。

在工具钢加钨，可显著提高红硬性和热强性，作切削工具及锻模具用。

12、铌(Nb)：铌能细化晶粒和降低钢的过热敏感性及回火脆性，提高强度，但塑性和韧性有所下降。

在普通低合金钢中加铌，可提高抗大气腐蚀及高温下抗氢、氮、氨腐蚀能力。

铌可改善焊接性能。

在奥氏体不锈钢中加铌，可防止晶间腐蚀现象。

13、钴(Co)：钴是稀有的贵重金属，多用于特殊钢和合金中，如热强钢和磁性材料。

14、铜(Cu)：武钢用大冶矿石所炼的钢，往往含有铜。

铜能提高强度和韧性，特别是大气腐蚀性能。

缺点是在热加工时容易产生热脆，铜含量超过%塑性显著降低。

当铜含量小于%对焊接性无影响。

15、铝(Al)：铝是钢中常用的脱氧剂。

钢中加入少量的铝，可细化晶粒，提高冲击韧性，如作深冲薄板的08Al钢。

铝还具有抗氧化性和抗腐蚀性能，铝与铬、硅合用，可显著提高钢的高温不起皮性能和耐高温腐蚀的能力。

铝的缺点是影响钢的热加工性能、焊接性能和切削加工性能。

16、硼(B)：钢中加入微量的硼就可改善钢的致密性和热轧性能，提高强度。

17、氮(N):氮能提高钢的强度，低温韧性和焊接性，增加时效敏感性。

18、稀土(Xt)：稀土元素是指元素周期表中原子序数为57-71的15个镧系元素。

这些元素都是金属，但他们的氧化物很象“土”，所以习惯上称稀土。

钢中加入稀土，可以改变钢中夹杂物的组成、形态、分布和性质，从而改善了钢的各种性能，如韧性、焊接性，冷加工性能。

在犁铧钢中加入稀土，可提高耐磨性。

钢铁材料中主要元素及其对组织和性能的影响元素符号对组织的影响对性能的影响Al 缩小γ相区，形成γ相圈；在α铁及γ铁中的最大溶解度分别为36%及%，不形成碳化物，但与氮及氧亲和力极强主要用来脱氧和细化晶粒。

在渗碳钢中促使形成坚硬耐蚀的渗碳层。

含量高时，赋予钢高温抗氧化及耐氧化性介质、H2S气体的腐蚀作用。

固溶强化作用大。

在耐热合金中，与镍形成γ′相（Ni3Al），从而提高其热强性。

有促使石墨化倾向，对淬透性影响不显著As 缩小γ相区，形成γ相圈，作用与磷相似，在钢中偏析严重含量不超过%时，对钢的一般力学性能影响不大，但增加回火脆性敏感性B 缩小γ相区，但因形成Fe2B，不形成γ相圈。

在α铁及γ铁中的最大溶解度分别为%及% 微量硼在晶界上阻抑铁素体晶核的形成，从而延长奥氏体的孕育期，提高钢的淬透性。

但随钢中碳含量的增加，此种作用逐渐减弱以至完全消失C 扩大γ相区，但因渗碳体的形成，不能无限固溶。

在α铁及γ铁中的最大溶解度分别为%及% 随含量的增加，提高钢的硬度和强度，但降低其塑性和韧性Co 无限固溶于γ铁，在α铁中的溶解度为76%。

非碳化物形成元素有固溶强化作用，赋予钢红硬性，改善钢的高温性能和抗氧化及耐蚀的能力，为超硬高速钢及高温合金的重要合金化元素。

提高钢的MS点，降低钢的淬透性Cr 缩小γ相区，形成γ相圈，在α铁中无限固溶，在γ铁中的最大溶解度为%，中等碳化物形成元素，随铬含量的增加，可形成（Fe，Cr）3C，（Cr ，Fe）7C3，（Cr ，Fe）23C6等碳化物增加钢的淬透性并有二次硬化作用，提高高碳钢的耐磨性。

含量超过12%时，使钢有良好的高温抗氧化性和耐氧化性介质腐蚀的作用，并增加钢的热强性。

为不锈耐酸钢及耐热钢的主要合金化元素。

含量高时，易发生σ和475℃脆性Cu 扩大γ相区，但不无限固溶；在α铁及γ铁中的最大溶解度分别约2%或%。

在724℃及700℃时，在α铁中的溶解度剧降至%及% 当含量超过%时，经固溶处理和时效后可产生时效强化作用。

含量低时，其作用与镍相似，但较弱。

含量较高时，对热变形加工不利，如超过%，在氧化气氛中加热，由于选择性氧化作用，在表面将形成一富铜层，在高温熔化并侵蚀钢表面层的晶粒边界，在热变形加工时导致高温铜脆现象。

如钢中同时含有超过铜含量1/3的镍，则可避免此种铜脆的发生，如用于铸钢件则无上述弊病。

在低碳低合金钢中，特别与磷同时存在时，可提高钢的抗大气腐蚀性能。

Cu2%～3%在奥氏体不锈钢中可提高其对硫酸、磷酸及盐酸等的抗腐蚀性及对应力腐蚀的稳定性H 扩大γ相区，在奥氏体中的溶解度远大于在铁素体中的溶解度；而在铁素体中的溶解度也随温度的下降而剧减氢易使钢产生白点等不允许有的缺陷，也是导致焊缝热影响区中发生冷裂的重要因素。

因此，应采取一切可能的措施降低钢中的氢含量Mn 扩大γ相区，形成无限固溶体。

对铁素体及奥氏体均有较强的固溶强化作用。

为弱碳化物形成元素，进入渗碳体替代部分铁原子，形成合金渗碳体与硫形成熔点较高的MnS，可防止因FeS 而导致的热脆现象。

降低钢的下临界点，增加奥氏体冷却时的过冷度，细化珠光体组织以改善其机械性能，为低合金钢的重要合金化元素之一，并为无镍及少镍奥氏体钢的主要奥氏体化元素。

提高钢的淬透性的作用强，但有增加晶粒粗化和回火脆性的不利倾向Mo 缩小γ相区，形成γ相圈，在α铁及γ铁中的最大溶解度分别约4%及%。

强碳化物形成元素阻抑奥氏体到珠光体转变的能力最强，从而提高钢的淬透性，并为贝氏体高强度钢的重要合金化元素之一。

含量约%时，能降低或抑止其他合金元素导致的回火脆性。

在较高回火温度下，形成弥漫分布的特殊碳化物，有二次硬化作用。

提高钢的热强性和蠕变强度，含Mo2%～3%能增加耐蚀钢抗有机酸及还原性介质腐蚀的能力N 扩大γ相区，但由于形成氮化铁而不能无限固溶；在α铁及γ铁中的最大溶解度分别约%及%。

不形成碳化物，氮与钢中其他合金元素形成氮化物，如TiN，VN，AlN等有固溶强化和提高淬透性的作用，但均不太显著。

由于氮化物在晶界上析出，提高晶界高温强度，从而增加钢的蠕变强度。

在奥氏体钢中，可以取代一部分镍。

与钢中其他元素化合，有沉淀硬化作用；对钢抗腐蚀性能的影响不显著，但钢表面渗氮后，不仅增加其硬度和耐磨性能，也显著改善其抗蚀性。

在低碳钢中，残余氮会导致时效脆性Nb 缩小γ相区，但由于拉氏相NbFe2的形成而不形成γ相圈；在α铁及γ铁中的最大溶解度分别约为%及%。

强碳化物及氮化物形成元素部分元素进入固溶体，固溶强化作用很强。

固溶于奥氏体时，显著提高钢的淬透性；但以碳化物及氧化物微细颗粒形态存在时，却细化晶粒并降低钢的淬透性。

增加钢的回火稳定性，有二次硬化作用。

微量铌可以在不影响钢的塑性或韧性的情况下，提高钢的强度。

由于细化晶粒的作用，提高钢的冲击韧性并降低其脆性转折温度。

当含量大于碳含量的8倍时，几乎可以固定钢中所有的碳，使钢具有很好的抗氢性能；在奥氏体钢中，可以防止氧化介质对钢的晶间腐蚀。

由于固定钢中的碳和沉淀硬化作用，可以提高热强钢的高温性能，如蠕变强度等Ni 扩大γ相区，形成无限固溶体，在α铁中的最大溶解度约10%。

不形成碳化物固溶强化及提高淬透性的作用中等。

细化铁素体晶粒，在强度相同的条件下，提高钢的塑性和韧性，特别是低温韧性。

为主要奥氏体形成元素并改善钢的耐蚀性能。

与铬、钼等联合使用，提高钢的热强性和耐蚀性，为热强钢及奥氏体不锈耐酸钢的主要合金元素之一O 缩小γ相区，但由于氧化铁的形成，不形成γ相圈；在α铁及γ铁中的最大溶解度分别约为%及% 固溶于钢中的数量极少，所以对钢性能的影响并不显著。

超过溶解度部分的氧以各种夹杂的形式存在，对钢塑性及韧性不利P 缩小γ相区，形成γ相圈；在α铁及γ铁中的最大溶解度分别为%及%。

不形成碳化物，但含量高时易形成Fe3P 固溶强化及冷作硬化作用极强；与铜联合使用，提高低合金高强度钢的耐大气腐蚀性能，但降低其冷冲压性能。

与硫锰联合使用，增加钢的被切削性。

在钢中偏析严重。

增加钢的回火脆性及冷脆敏感性Pb 基本上不溶于钢中含量在%左右并以极微小的颗粒存在时，能在不显著影响其他性能的前提下，改善钢的被切削性RE 包括元素周期表ⅢB族中镧系元素及钇和钪，共17个元素。

它们都缩小γ相区，除镧外，都由于中间化合物的形成而不形成γ相圈；它们在铁中的溶解度都很低，如铈和钕的溶解度都不超过%。
