卫生器具安装检验批

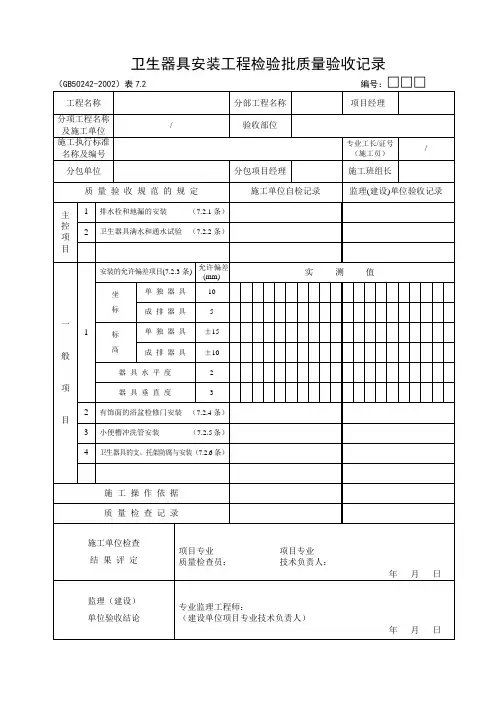

卫生器具安装工程检验批质量验收记录（GB50242-2002）表7.2 编号：□□□□□□说明主控项目7.2.1 排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。
地漏水封高度不得小于50mm。
检验方法：试水观察检查。
7.2.2卫生器具交工前应做满水和通水试验。
检验方法：满水后各连接件不渗不漏；通水试验给、排水畅通。
一般项目7.2.3 卫生器具安装的允许偏差应符合表7.2.3的规定。
卫生器具安装的允许偏差和检验方法表7.2.37.2.4 有饰面的浴盆，应留有通向浴盆排水口的检修门。
检验方法：观察检查。
7.2.5 小便槽冲洗管，应采用镀锌钢管或硬质塑料管。
冲洗孔应斜向下方安装，冲洗水流同墙面成45°角。
镀锌钢管钻孔后应进行二次镀锌。
检验方法：观察检查。
7.2.6 卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。
检验方法：观察和手扳检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
2卫生器具给水配件安装工程检验批质量验收记录（GB50242-2002）表7.3编号：□□□3□□□说明主控项目7.3.1卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。
检验方法：观察及手扳检查。
一般项目7.3.2卫生器具给水配件安装标高的允许偏差应符合表7.3.2的规定。
卫生器具给水配件安装标高的允许偏差和检验方法表7 .3.27.3.3浴盆软管淋浴器挂钩的高度，如设计无要求，应距地面1.8m。
检验方法：尺量检查。
注：本表由施工项目专业质量检查员填写，专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量（技术）负责人等进行验收。
4卫生器具排水管道安装工程检验批质量验收记录（GB50242-2002）表7.4编号：□□□5□□□说明主控项目7.4.1 与排水管道连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。
卫生器具安装工艺标准
1.总则1.1适用范围本工艺标准适用于一般民用和公共建筑卫生洁具安装工程。
1.2编制依据《建筑给水排水及采暖工程施工质量验收规范》GB 50242-20022.施工准备2.1技术准备2.2材料准备2.3主要机具2.4作业条件3.施工工艺3.1安装准备卫生器具在安装前要进行检查、清洗，配件与卫生器具应配套，部分卫生器具应先进行预制再安装。
3.2卫生器具安装高度如设计无要求时，应符合下表注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。
3.3卫生器具给水配件的安装高度如设计无要求时，应符合下表3.4蹲式大便器安装：(1) 高水箱蹲式大便器安装在砖砌坑台中，分带存水弯和无存水弯两种，依设计和已安装完的排水分支管选用的是否有S弯或P型弯而定。
(2) 按已安装好的排水短管中心，确定出大便器的安装中心线，并引至大便器后背墙上，同时弹出高位水箱、冲洗管的安装中心线。
(3) 将胶皮碗的一端套在大便器进水口上，另一端套在冲洗管上，应套正套实，并用14#铜丝或喉箍分别捆扎两道，两道铜丝不得压在同一条线上，拧扣要错开90°。
(4) 在排水管承口内抹上油灰，把适量的白灰膏铺在排水管承口周围及大便器的下面，将大便器出水口插入承口内稳住并用水平尺找平。
大便器两侧用砖砌，并用砂浆将大便器两侧填实堵牢，最后将大便器内的出水口堵好，待通水试验时再取掉。
注意大便器调整找平后，要求后边底部应比出水口处稍低，以便在使用时有少量存水。
(1) 高水箱安装前，应先将水箱的冲洗洁具在水箱内接好，连接时，上部进水口和下部出水口的连接处均应衬橡皮垫，并盛水试漏。
安装时应用活扳子，不能用管钳，以免其表面留下咬痕。
(2) 在已做好的墙面上用适合水箱挂眼大小的尺寸钻头钻孔，栽埋膨胀螺栓，外露25-30mm，挂装时衬软垫和铁垫圈，用螺帽紧固。
高位水箱和大便器之间用冲洗管连接，普通的用D32硬聚氯乙烯塑料管。
室内排水管道及配件安装质量标准及检验方法
室内排水管道及配件安装质量标准及检验方法
1检查数量：
主控项目
1）排水管道灌水试验：检查全部系统或区段（管线灌水试验及记录）。
2）生活污水管道的坡度：每IOOm直线管段抽查3段，不足IOom抽查2段；室内有分隔的建筑物，以隔墙为分段，抽查10%,且不应少于5段。
3）排水塑料管安装伸缩节：抽查30%,且不应少于2件。
4）排水主立管及水平干管道通球试验：通球率100%。
一般项目
5）金属排水管道吊钩或卡箍安装：按个数抽查10%,且不应少于5件。
6）塑料排水管道支、吊架间距：按个数抽查10%,且不应少于5件。
7）管道安装偏差：管道坐标和标高（室内）；每20m抽查1点，不足20m不抽查。
横管纵、横方向弯曲：铸铁管，每IOOm抽查3段，不足IOOm时抽查不应少于2段；钢管，每IOOm抽查3段，不足IOom时抽查不应少于2段，室内管道按管的分段数抽查10%,且不应少于5段；塑料管，每20m抽查1点，不足20m不抽查。
立管垂直度：按楼层分段抽查10%,且不应少于2段。
2质量标准和检验方法：。
(整理)安装标准允许偏差
室内给水管道及配件安装项目允许偏差（mm）检查方法国标项标水平管道纵、横方向弯曲允许偏差钢管每m 1mm全长25m以上≯25mm 塑料管复合管每m 1.5mm全长25m以上≯25mm 铸铁管每m 2mm全长25m以上≯25mm立管垂直度允许偏差钢管每m 3mm5m以上≯8mm 塑料管复合管每m 2mm5m以上≯8mm 铸铁管每m 3mm5m以上≯10mm成排管段和成排阀门在同一平面上的间距3mm室内消火栓系统安装项目允许偏差（mm）检查方法国标项标栓口朝外，并不应安装在门轴侧栓口中心距地面1.1m允许偏差±20mm 阀门中心距箱侧面允许偏差140mm距箱后内表面100mm允许偏差±5 消火栓箱体安装的垂直度允许偏差 3给水设备安装项目允许偏差（mm）检查方法国标项标安装允许偏差静置设备坐标15mm标高±5mm垂直度（每m）5mm 离心式水泵立式垂直度(每m) 0.1mm卧式水平度(每m) 0.1mm 联轴器同心度轴向倾斜(每m) 0.8mm径向移位0.1mm保温层允许偏差允许偏差厚度δ+0.1δ-0.05δ表面平整度（mm）卷材 5涂料10室内排水管道及配件安装项目允许偏差（mm）检查方法国标项标排水管安装允许偏差坐标15mm标高±15mm横管纵横方向弯曲铸铁管每1m ≯1mm全长（25m以上）≯25mm 钢管每1m管径≤100m m 1mm管径>100m m1.5mm全长（25m以上）管径≤100m m ≯25mm管径>100m m ≯38mm 塑料管每1m 1.5mm全长（25m以上）≯38mm 钢筋混凝土管每1m 3mm全长（25m以上）≯75mm立管垂直度铸铁管每1m 3mm全长（5m以上）≯15mm 钢管每1m 3mm全长（5m以上）≯10mm 塑料管每1m 3mm全长（5m以上）≯15mm雨水管道及配件安装项目允许偏差（mm）检查方法国标项标地下埋设雨水管道最小坡度（1）50mm 20‰（2）75mm 15‰（3）100mm 8‰（4）125mm 6‰（5）150mm 5‰（6）200～400mm4‰（7）悬吊雨水管最小坡度≤5‰悬吊前检查口间距≤150 ≯15m ≥200 ≯20m焊缝允许偏差焊口平直度管壁厚10mm以内管壁厚1/4 焊缝加强面高度+1mm宽度咬边深度小于0.5mm 长度连续长度25mm总长度（两侧）小于焊缝长度的10%室内热水管道及配件安装项目允许偏差（mm）检查方法国标项标管道安装允许偏差水平管道纵横方向弯曲钢管每m1mm全长25m以上≯25mm塑料管复合管每m 1.5mm全长25m以上≯25mm立管垂直度钢管每m3mm全长25m以上≯8mm塑料管复合管每m2mm全长25m以上≯8mm 成排管道和成排阀门在同一平面上间距3mm保温层允许偏差厚度+0.1δ、-0.05δ表面平整度卷材5mm涂沫10mm热水供应系统辅助设备安装项目允许偏差（mm）检查方法国标项标设备安装允许偏差静置设备坐标15mm标高±5mm垂直度每m 5mm离心式水泵立式水泵垂直度每m 0.1mm卧式水泵水平度每m 0.1mm 同心度联轴器轴向倾斜（每m）0.8mm径向位移0.1mm热水器安装允许偏差标高中心线距地面mm ±20mm朝向最大偏移角不大于15º卫生器具及给水配件安装项目允许偏差（mm）检查方法国标项标卫生器具安装允许偏差坐标单独器具10mm成排器具5mm 标高单独器具±15mm成排器具±10mm 器具水平度2mm器具垂直度3mm给水配件安装允许偏差高、低水箱、阀角及截止阀水嘴±10mm 淋浴器喷头下沿±15mm 浴盆软管淋浴器挂钩±20mm卫生器具排水管道安装项目允许偏差（mm）检查方法国标项标安装允许偏差横管弯曲度每1m长2mm横管长度≤10m,全长<8mm横管长度>10m,全长10mm 卫生器具排水管口及横支管的纵横坐标单独器具10mm成排器具5mm 卫生器具接口标高单独器具±10mm成排器具±5mm排水管最小坡度污水盆(池) 50mm 25‰单、双格洗涤盆（池）50mm 25‰洗手盆、洗脸盆32～50mm 20‰浴盆50mm 20‰淋浴器50mm 20‰大便器高低水箱100mm 12‰自闭式冲洗阀100mm 12‰拉管式冲洗阀100mm 12‰小便器冲洗阀40～50mm 20‰自动冲洗水箱40～50mm 20‰化验盆（无塞）40～50mm 25‰净身器40～50mm 20‰饮水器20～50mm 10‰～20‰室内采暖管道及配件安装项目允许偏差（mm）检查方法国标项标管道安装允许偏差横管道纵、横方向弯曲（mm）每m管径≤100mm 1管径>100mm 1.5全长（25m以上）管径≤100mm ≯13管径>100mm ≯25 立管垂直度（mm）每m 2全长（5m以上）≯10 弯管椭圆率管径≤100mm 10%管径>100mm 8%折皱不平度(mm)管径≤100mm 4管径>100mm 5管道保温允许偏差厚度+0.1δ-0.05δ表面平整卷材 5度(mm) 涂料10室内采暖辅助设备及散热器及金属辐射板安装项目允许偏差（mm）检查方法国标项标散热器允许偏差散热器背面与墙内表面距离3mm与窗中心线或设计定位尺寸20mm散热器垂直度3mm室外给水管道安装项目允许偏差（mm）检查方法国标项标管道安装允许偏差坐标铸铁管埋地100mm敷设在沟槽内50mm 钢管、塑料管、复合管埋地100mm敷沟内或架空40mm 标高铸铁管埋地±50mm敷设在沟槽内±30mm水平管纵横向弯曲钢管、塑料管、复合管埋地±50mm敷沟内或架空±30mm铸铁管直段（25m以上）起点～终点40mm 钢管、塑料管、复合管直段（25m以上）起点～终点30mm消防水泵结合器及消火栓安装项目允许偏差（mm）检查方法国标项标室外消火栓和消防水泵结合器安装尺寸，检口安装高度允许偏差±20m室外排水管道安装项目允许偏差（mm）检查方法国标项标坐标埋地100mm敷设在沟槽内50mm 标高埋地±20mm敷设在沟槽内±20mm水平管道纵横向弯曲第5m长10mm 全长（两井间）30mm室外供热管道及配件安装项目允许偏差（mm）检查方法国标项标安装允许偏差坐标（mm）敷设在沟槽内及架空20埋地50 标高（mm）敷设在沟槽内及架空±50埋地±15水平管道纵、横方向弯曲（mm）每m管径≤100mm 1管径>100mm 1.5全长（25mm）管径≤100mm ≯13管径>100mm ≯25 椭圆率管径≤100mm 8%管径>100mm 5%折皱不平度(mm)管径≤100mm 4管径125～200mm 5管径250～400mm 7管道保温允许偏差厚度+0.1δ，—0.05δ表面平整度（mm）卷材 5涂抹10工艺管道安装项目允许偏差（mm）检查方法国标项标安装允许偏差坐标架空15mm地沟10mm 标高架空±15mm地沟±10mm水平管道纵、横方向弯曲DN≤100mm(每m) 2‰，最大50DN>100mm(每m) 3‰，最大70 立管垂直（每m）2‰，最大15 成排管道间距3mm 交叉管的外壁或绝热层间距10mm管道设备保温厚度+0.1δ，-0.05δ表面平整度卷材5mm涂沫10mm换热站安装项目允许偏差（mm）检查方法国标项标静置设备允许偏差坐标15mm标高±5mm 垂直度（lm）2mm离心式水泵允许偏差泵体水平度（lm）0.1mm联轴器同心度轴向倾斜（lm）0.8mm径向位移0.1mm管道允许偏差坐标架空15mm地沟10mm 标高架空±15mm地沟±10mm水平管道纵、横方向弯曲DN≤100mm(每m) 2‰，最大50DN>100mm(每m) 3‰，最大70 立管垂直（每m）2‰，最大15 成排管道间距3mm 交叉管的外壁或绝热层间距10mm管道设备保温允许偏差厚度+0.1δ，-0.05δmm表面平整度卷材5mm涂抹10mm成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装项目允许偏差（mm）检验方法国标项标不直度（mm/n）基础型钢安装允许偏差水平度（mm/全长）不平行度（mm/全长）≤1 ≤5 ≤5柜、盘等垂直度允许偏差≤1.5‰不间断电源安装项目允许偏差（mm）检验方法国标项标机架组装紧固且水平度、垂直度偏差≤1.5‰裸母线、封闭母线、插接式母线安装项目允许偏差（mm）检验方法国标项标封闭、插接式母线与外壳同心；允许偏差（mm）≤±5风管系统安装项目允许偏差（mm）检查方法国标项标风口安装允许偏差位置和标高不应大于10m水平度不应大于3/1000垂直度不应大于2/1000通风机安装项目允许偏差（mm）检查方法国标项标中心线的平面位移10 标高±10 皮带轮轮宽中心平面偏移 1传动轴水平度纵向0.2/1000 横向0.3/1000联轴器两轴芯径向位移0.05两轴线倾斜0.2/1000通风与空调设备安装项目允许偏差（mm）检查方法国标项标除尘设备安装允许偏差平面位移≤10标高±10垂直度每料≤2总偏差≤10空调制冷系统安装项目允许偏差（mm）检查方法国标项标制冷及附属设备安装平面位移(mm) 10标高(mm) ±10空调水系统安装项目允许偏差（mm）检查方法国标项标钢制管道安装允许偏差(m m)坐标架空及地沟室外25室内15埋地60标高架空及地沟室外±20室内±15埋地±25水平管平直度DN≤100mm 2L%,最大40DN>100mm 3L%,最大40 立管垂直度5L%，最大25成排管段间距15成排管段或成排阀门在同一平面上3。
给排水管道验收表格
降水与排水工程检验批质量验收记录010202□□单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1排水沟坡度1～2‰2井管〔点〕垂直度1％3井管〔点〕间距〔与设计相比〕≤150％4井管〔点〕插入深度〔与设计相比〕≤200mm5过滤砂砾料填灌〔与计算值相比〕≤5mm6井点真空度：轻型井点喷射井点>60kpa>93kpa一般项目7电渗井点阴阳极距离：轻型井点喷射井点80～100mm120～150mm专业工长(施工员)施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理(建立)单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日渗排水、盲沟排水工程检验批质量验收记录010512□□单位(子单位)工程名称分部(子分部)工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1反滤层质量第6.1.8条主控项目2集水管埋深及坡度第6.1.9条1渗排水层构造第6.1.10条2渗排水层铺设第6.1.11条一般项目3盲沟构造第6.1.12条专业工长(施工员)施工班组长施工单位检查评定结果工程专业质量检查员： 年 月 日监理(建立)单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年 月 日排〔雨〕水管道灌水试验记录质控〔水〕表－1 共 页 第 页单位〔子单位〕工程名称施工单位试验日期排水管在设计图上编号排水管灌水高度〔部位或管段〕灌水持续时间〔min〕管内液面情况外观检查处理情况结论专业监理工程师施工质检员施工员〔建立单位工程专业技术负责人〕单位试验员排水管道通水能力试验记录质控〔水〕表－2 共页第页单位〔子单位〕工程名称施工单位试验日期排水管始讫层次试验情况管路编号修复情况出现问题后结论质 检 员施 工 员专业监理工程师〔建立单位工程专业技术负责人〕施工单位试 验 员排水管道通球试验记录质控〔水〕表4.2.6－3 共 页 第 页单位〔子单位〕工程名称施工单位试验日期管道编号试验部位管径〔mm 〕球径〔mm 〕试 验 情 况出现问题后修复情况结论质 检 员施 工 员专业监理工程师〔建立单位工程专业技术负责人〕施工单位试 验 员水泵试运转测试检查记录质控〔水〕表 共 页 第 页单位〔子单位〕工程名称施工单位试运转日期设备名称型号规格安装位号制造厂名出厂日期水泵扬程出口压力间 隙轴向倾斜要求值〔滴〕径向位移联轴器用手盘动滴水情况填 料室每分钟实测值〔滴〕最高温度〔℃〕室内温度轴承温度机身温度阀门工作情况额定电压值(V)实 测I A实测电压值(V)I B 额定电流值(A)电 流值(A)I C电 动 机 绝 缘 电 阻 值相间绝缘电阻值〔MΩ〕相对地绝缘电阻值〔MΩ〕A - BB – CC – AA – EB – EC – E外 壳 接 地 电 阻 值〔Ω〕实测值其他试运转情况结论质 检 员施 工 员专业监理工程师〔建立单位工程专业技术负责人〕施工单位试 验 员雨水管道及配件安装工程检验批质量验收记录050202□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1室内雨水管道灌水试验第5.3.1条2塑料雨水管安装伸缩节第5.3.2条〔1〕管径50mm 20‰〔2〕管径75mm 15‰〔3〕管径100mm 8‰〔4〕管径125mm 6‰〔5〕管径150mm5‰3地下埋设雨水管道最小坡度〔6〕管径200~400mm4‰主控项目4悬吊雨水管最小坡度≤5‰1雨水管不得与生活污水管道连接第条2雨水斗管安装第条管径≤150 ≯15m 3悬吊式雨水管道检查口间距管径≥200 ≯20m焊口平直度管壁厚10mm 以内管壁厚1/4高 度焊缝加强面宽 度+1mm 深 度小于0.5mm 连续长度25mm4焊口允许偏差咬边长 度总长度〔两侧〕小于焊缝长度的10%一般项目5雨水管道安装的允许偏差同室内排水管第条专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员： 年 月 日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年 月 日分部工程质量验收记录〔建筑给水、排水及采暖〕质控〔水〕表4.2.9－8 05□□工程名称构造质式验收部位层 数建筑面积施工日期验收日期施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号项目验收记录验收结论室内给水系统 □室内排水系统□室内热水供给系统 □卫生器具安装 □室内采暖系统□建筑中水系统及游泳池系统 □1子分部工程名称供热锅炉及辅助设备安装□共子分部，经查子分部，符合规*及设计要求子分部2质 量 控 制 资 料共项，经核查符合要求项，经核定符合规*要求项3安 全 和 功 能 检验〔检测〕报告共抽查项，符合要求项，经返工处理符合要求项4观 感 质 量共抽查项，符合要求项，不符合要求项综合验收意 见分包单位工程经理： 年 月 日施工单位工程经理： 年 月 日设计单位工程负责人：年 月 日验收单位监理〔建立〕单 位总监理工程师：〔建立单位工程负责人〕年 月 日室外给水管道安装工程检验批质量验收记录050601□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1埋地管道覆土深度第条2给水管道不得直接穿越污染源第条3管道上可拆和易腐件，不埋在土中第条4管井内安装与井壁的距离第条5管道的水压试验第条6埋地管道的防腐第条主控工程7管道冲洗和消毒第条1管道和支架的涂漆第条2阀门、水表安装位置第条3给水与污水管平行铺设的最小间距第条4管道连接符合规*要求第9.2.12,第9.2.13,第9.2.14,第9.2.15,第9.2.16,第埋地100mm 铸铁管敷设在沟槽内50mm 埋地100mm 坐标钢管、塑料管、复合管敷设在沟槽内或架空40mm 埋地±50mm铸铁管敷设在地沟内±30mm埋地±50mm 标高钢管、塑料管、复合管敷设在沟槽内或架空±30mm 铸铁管直段〔25m 以上〕起点~终点40mm一般项目5管道安装允许偏差水平管纵横向弯曲钢管、塑料管、复合管直段〔25m 以上〕起点~终点30mm 施工单位检查评定结果专业工长〔施工员〕施工班组长工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日管沟及井室工程检验批质量验收记录050603□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1管沟的基层处理和井室的地基设计要求2各类井盖的标识应清楚，使用正确第条3通车路面上的各类井盖安装第条主控工程4重型井圈与墙体结合部处理第条1管沟及各类井室的位置、坐标，沟底标高设计要求2管沟的回填要求第条一般3管沟岩石基底要求第条4管沟回填的要求第条5井室内施工要求第条项目6井室内应严密，不透水第条专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日室外排水管道安装工程检验批质量验收记录050701□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录主控1管道坡度符合设计要求、严禁无坡或倒坡设计要求工程2灌水试验和通水试验第条1排水铸铁管的水泥捻口第条2排水铸铁管除锈、涂漆第条3承插接口安装方向第条4砼管或钢筋砼管抹带接口的要求第条埋地100mm 坐标敷设在沟槽内50mm 埋地±20mm 标高敷设在沟槽内±20mm 每5m 长10mm 一般项目5允许偏差水平管道纵横向弯曲全长〔两井间〕30mm专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日室外排水管沟及井池工程检验批质量验收记录050702□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1沟基的处理和井池的底板设计要求主控工程2检查井、化粪池的底板及进出口水管标高设计要求1井池的规格、尺寸和位置，砌筑、抹灰第条一般项目2井盖标识、选用正确第条施工单位检查评定结果专业工长〔施工员〕施工班组长工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日室外供热管道及配件安装工程检验批质量验收记录050801□□单位〔子单位〕工程名称分部〔子分部〕工程名称验收部位施工单位工程经理分包单位分包工程经理施工执行标准名称及编号施工质量验收规*的规定施工单位检查评定记录监理〔建立〕单位验收记录1平衡阀及调节阀安装位置及调试第条2直埋无补偿供热管道预热伸长及三通加固第条3补偿器位置和预拉伸、支架位置和构造第条4检查井、入口管道布置方便操作维修第条5直埋管道及接口现场发泡保温处理第条6管道系统的水压试验第条，第条7管道冲洗第条主控工程8通热试运行调试第条1管道的坡度设计要求2除污器构造、安装位置第条3管道的焊接第条，第条4管道安装对应位置尺寸第11.211、条5管道防腐应符合规*第条敷设在沟槽内及架空20坐标〔mm 〕埋地50敷设在沟槽内及架空±10标高〔mm 〕埋地±15管径≤100mm 1每1m管径>100m 1.5管径≤100mm ≯13水平管道纵、横方向弯曲〔mm 〕全长〔25mm 〕管径>100m ≯25管径≤100mm 8%椭圆率管径>100m 5%管径≤100mm 4一般项目6安装允许偏差折皱不平度〔mm 〕管径125～200mm 5管径250～400mm7厚度+0.1δ，-0.05δ卷材57管道保温允许偏差外表平整度〔mm 〕涂抹10专业工长〔施工员〕施工班组长施工单位检查评定结果工程专业质量检查员：年月日监理〔建立〕单位验收结论专业监理工程师：〔建立单位工程专业技术负责人〕年月日。
(GD-C5-71210)卫生器具排水管道安装检验批质量验收记录
1/2/////////////////////分项工程名称GD-C5-71210分包单位 项目负责人卫生器具排水管道安装检验批质量验收记录单位(子单位)工程名称分部(子分部)工程名称设计要求及规范规定最小/实际 抽样数量检查记录检验批部位施工依据验收依据《建筑给水排水及采暖工程质量验收规范》GB50242-2002分包单位连接排水管接口应严密，其支托架安装第7.4.2条检查结果器具受水口与立管，管道与楼板结合第7.4.1条验收项目横管长度≤10m，全长＜8mm 每1m长2mm 单独器具10mm 横管长度＞10m，全长10mm 单独器具±10mm 成排器具5mm 污水盆（池）管径50mm25‰±5mm 洗手盆、洗脸盆管径32～50mm 20‰单、双格洗涤盆(池)管径50mm25‰淋浴器管径50mm20‰浴盆管径50mm 20‰12‰12‰20‰12‰化验盆（无塞）管径40～50mm 25‰20‰饮水器管径20～50mm 10～20‰净身器管径40～50mm 20‰专业监理工程师：专业工长：项目专业质量检查员：年 月 日主控项目一般项目12监理单位 验收结论施工单位 检查结果 年 月 日检验批容量安装允许偏差横管弯曲度卫生器具的排水管口及横支管的纵横坐标卫生器具接口标高项目负责人施工单位成排器具卫生器具排水管最小坡度大便器自闭式冲洗阀管径100mm 高低水箱管径100mm 拉管式冲洗阀管径100mm 小便器冲洗阀管径40～50mm 自动冲洗水箱管径40～50mm。
安装标准允许偏差
室内给水管道及配件安装
室内消火栓系统安装
给水设备安装
室内排水管道及配件安装
雨水管道及配件安装
室内热水管道及配件安装
热水供应系统辅助设备安装
卫生器具及给水配件安装
卫生器具排水管道安装
室内采暖管道及配件安装
室内采暖辅助设备及散热器及金属辐射板安装
室外给水管道安装
消防水泵结合器及消火栓安装
室外排水管道安装
室外供热管道及配件安装
工艺管道安装
换热站安装
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装
不间断电源安装
裸母线、封闭母线、插接式母线安装
风管系统安装
通风机安装
通风与空调设备安装
空调制冷系统安装
空调水系统安装
（注：素材和资料部分来自网络，供参考。
请预览后才下载，期待你的好评与关注！）。
标准偏差
一、室内给水管道及配件安装1、水平管道纵横方向弯曲允许偏差（1）钢管每米 1 mm,全长25米以上不大于25mm(2) 塑料复合管每米1.5 mm,全长25米以上不大于25mm(3) 铸铁管每米 2 mm,全长25米以上不大于25mm2、立管垂直度允许偏差（1）钢管每米 3 mm,全长5米以上不大于8mm(2) 塑料复合管每米3mm,全长5米以上不大于8mm(3) 铸铁管每米 3 mm,全长5米以上不大于10mm3、成排管段、成排阀门在同一平面上间距不大于3mm4、保温层允许偏差（1）厚度+0.1δ—0.05δ（2）表面平整度卷材5mm涂抹10mm5、安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。
表外壳距墙表面净距为10—30mm；水表进水口中心标高按设计要求，允许偏差为±10mm二、室内消火栓系统安装1、栓口中心距地面1.1m，允许偏差±20mm2、阀门中心距箱侧面140mm，距箱内表面100mm，允许偏差±5mm3、消火栓箱体安装的垂直度允许偏差3mm三、给水设备安装1、静置设备（1）坐标15mm（2）标高±25mm（3）垂直度（每米）5mm2、离心式水泵（1）立式泵体垂直度（每米）0.1mm（2）卧式泵体水平度（每米）0.1mm（3）联轴器同心度轴向倾斜（每米）0.8mm径向位移0.1mm3、保温层允许偏差（1）厚度+0.1δ-- -0.05δ（2）表面平整度卷材5mm涂抹10mm四、室内排水管道及配件安装1、排水管道安装允许偏差（1）坐标15mm（2）标高±15mm2、横管纵横方向弯曲（1）铸铁管每米≯1mm全长（25m以上）≯25mm（2）钢管每米管径≤100mm 1mm管径＞100mm 1.5mm全长（25m以上）管径≤100mm ≯25mm管径＞100mm ≯38mm（3）塑料管每米 1.5mm全长（25m以上）≯38mm（4）钢筋混凝土管每米3mm全长（25m以上）≯75mm3、立管垂直度（1）铸铁管每米3mm全长（5m以上）≯15mm（2）钢管每米3mm全长（5m以上）≯10mm（3）塑料管每米3mm全长（5m以上）≯15mm五、雨水管道及配件安装1、雨水管道安装允许偏差（1）坐标15mm（2）标高±15mm（3）横管纵横方向弯曲①铸铁管每米≯1mm全长（25m以上）≯25mm②钢管每米管径≤100mm 1mm管径＞100mm 1.5mm全长（25m以上）管径≤100mm ≯25mm管径＞100mm ≯38mm③塑料管每米 1.5mm全长（25m以上）≯38mm④钢筋混凝土管每米3mm全长（25m以上）≯75mm（4）立管垂直度①铸铁管每米3mm全长（25m以上）≯15mm②钢管每米3mm全长（25m以上）≯10mm管径＞100mm ≯38mm③塑料管每米3mm全长（25m以上）≯15mm2、焊缝允许偏差（1）焊口平直度管壁厚在10mm以内管壁厚1/4（2）焊缝加强面高度+1mm宽度+1mm（3）咬边深度＜0.5mm长度连续长度≤25mm总长度（两侧）小于焊缝长度的10%六、卫生器具安装1、卫生器具安装允许偏差（1）坐标单独器具10mm成排器具5mm（2）标高单独器具±15mm成排器具±10mm（3）器具水平度2mm（4）器具垂直度3mm2、卫生器具安装高度: 污水盆800mm小便器600mm七、卫生器具及给水配件安装1、给水配件安装允许偏差（1）高、低水箱、角阀及截止阀±10mm（2）水嘴±10mm（3）淋浴器喷头下沿±15mm（4）浴盆软管、淋浴器挂钩±20mm2、卫生器具配件安装高度(配件中心距地面高度mm) 洗脸盆水龙头（上配水）1000水龙头（下配水）800角阀450浴盆水龙头（上配水）670冷热水龙头间距150淋浴器截止阀1150混合阀1150淋浴喷头下沿2100蹲式大便器手动式自闭冲洗阀600脚踏式自闭冲洗阀150立式小便器角阀1130挂式小便器角阀及截止阀1050八、卫生器具排水管道安装1、安装允许偏差（1）横管弯曲度每1m长2mm横管长度≤10m，全长＜8mm （2）排水管口及横支管的纵横坐标单独器具10mm成排器具5mm（3）接口标高单独器具±10mm成排器具±5mm九、室内采暖管道及配件安装1、管道安装允许偏差（1）横管纵横方向弯曲每米管径≤100mm 1mm管径＞100mm 1.5mm 全长（25m以上）管径≤100mm ≯13mm管径＞100mm ≯25mm （2）立管垂直度每米2mm全长（25m以上）≯10mm（3）弯管椭圆率管径≤100mm 10%管径＞100mm 8%折皱不平度管径≤100mm 4mm管径＞100mm 5mm2、管道焊口允许偏差①焊口平直度管壁厚在10mm以内管壁厚1/4②焊缝加强面高度+1mm宽度+1mm③咬边深度＜0.5mm长度连续长度≤25mm总长度（两侧）小于焊缝长度的10%3、保温层允许偏差（1）厚度+0.1δ—0.05δ（2）表面平整度卷材5mm涂抹10mm4、散热器背面与装饰后的墙内表面安装距离，如设计未注明应为30mm十、自喷系统1、机械三通开孔间距不应小于500mm，机械四通开孔间距不应小于1000mm2、管道支架、吊架与喷头之间的距离不宜小于300mm，与末端喷头之间的距离不宜大于750mm.3、信号阀应安装在水流指示器前的管道上，与水流指示器之间的距离不宜小于300mm。
卫生器具排水管道安装检验批质量验收记录
卫生器具排水管道安装检验批质量验收记录
填写说明
一、填写依据
1 《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分
可按设计系统、楼层、施工段、单元划分。
三、GB50242-2002规范摘要
主控项目
7.4.1 与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。
检验方法：观察和手扳检查。
7.4.2 连接卫生器具的排水管道接口应紧密不漏，其固定支架、管卡等支撑位置应正确、牢固，与管道的接触应平整。
检验方法：观察及通水检查。
一般项目
7.4.3 卫生器具排水管道安装的允许偏差应符合表7.4.3的规定。
7.4.4 连接卫生器具的排水管管径和最小坡度，如设计无要求时，应符合表7.4.4的规定。
检验方法：用水平尺和尺量检查。
卫生器具安装
7 卫生器具安装一般规定7.1.1 本章适用于室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、大便槽、小便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具的安装工程。
7.1.2 卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
7.1.3 卫生器具安装高度如设计无要求时，应符合表的规定。
卫生器具的安装高度表表7.1.37.1.4 卫生器具给水配件的安装高度，如设计无要求时，应符合表的规定。
卫生器具给水配件的安装高度表7.1.4注：装设在幼儿园内的洗手盆、洗脸盆和盥洗槽水嘴中心离地面安装高度应为700mm，其他卫生器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。
施工准备7.2.1 技术准备(1) 认真审阅图纸资料，按照设计要求进行具体准备工作；(2) 明确提出施工的范围和质量标准，并据此定出合理可行的施工周期；(3) 操作人员必须了解所施工卫生器具的性能、技术要求。
7.2.2 材料要求(1) 进入施工现场的各种材料及配件必须全部合格、配齐并应略有富余；(2) 材料应根据计划需要及时运到现场，并存放在防避风、雨的室内或棚内，材料应放在垫木或货架上，按型号、规格堆放整齐、牢靠；(3) 不合格的材料，严禁运至现场。
7.2.3 主要机具(1) 主要电动机具：套丝机、砂轮切割机、角向砂轮切割机、手电钻、冲击电钻、打孔机、电烙铁等；(2) 主要工具：管钳、手锯、活动扳手、呆扳手、手锤、布剪刀、手铲、錾子、钢丝钳、方锉、圆锉、螺钉旋具(螺丝刀)等；(3) 其他：水平尺，角尺、钢卷尺、划规、线坠等。
7.2.4 作业条件(1) 根据设计要求和土建确定的基准线，确定好卫生器具的标高；(2) 所有与卫生器具连接的管道水压、灌水试验已完毕，并已办好隐蔽、预检手续；(3) 浴盆安装应待土建做完防水层及保护层后，配合土建施工进行；(4) 其他卫生器具安装应待室内装修基本完成后再进行安装；(5) 蹲式大便器应在其台阶砌筑前安装，坐式大便器应在其台阶砌筑后安装。
卫生洁具工程施工质量验收规范(GB50242-2002)
7卫生器具安装7.1一般规定7.1.1本章适用于室内污水盆、洗涤盆、洗脸(手)盆、盥洗槽、浴盆、淋浴器、大便器、小便器、小便槽、大便冲洗槽、妇女卫生盆、化验盆、排水栓、地漏、加热器、煮沸消毒器和饮水器等卫生器具安装的质量检验与验收。
7.1.2卫生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。
7.1.3卫生器具安装高度如设计无要求时，应符合表7.1.3的规定。
7.1.4卫生器具给水配件的安装高度，如设计无要求时，应符合表7.1.4的规定。
表格见下页12表 7.1.4 卫生器具给水配件的安装高度器具给水配件的安装高度，应按卫生器具实际尺寸相应减少。
7.2卫生器具安装主控项目7.2.1排水栓和地漏的安装应平正、牢固，低于排水表面，周边无渗漏。
地漏水封高度不得小于 50mm。
检验方法:试水观察检查。
7.2.2卫生器具交工前应做满水和通水试验。
检验方法:满水后各连接件不渗不漏；通水试验给、排水畅通。
13一般项目7.2.3卫生器具安装的允许偏差应符合表7.2.3的规定。
7.2.4有饰面的浴盆，应留有通向浴盆排水口的检修门。
检验方法:观察检查。
7.2.5小便槽冲洗管，应采用镀锌钢管或硬质塑料管。
冲洗孔应斜向下方安装，冲洗水流同墙面成 45°角。
镀锌钢管钻孔后应进行二次镀锌。
检验方法:观察检查。
7.2.6卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。
检验方法:观察和手扳检查。
7.3卫生器具给水配件安装主控项目7.3.1卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。
检验方法:观察及手扳检查。
一般项目7.3.2卫生器具给水配件安装标高的允许偏差应符合表7.3.2的规定。
7.3.3浴盆软管淋浴器挂钩的高度，如设计无要求，应距地面1800mm。
检验方法:尺量检查。
7.4卫生器具排水管道安装主控项目7.4.1与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的接合部位应采取牢固可靠的防渗、防漏措施。
卫生器具排水管道安装施工技术规范
7.4.1 施工准备 参见本标准第 7.2.1 条。
7.4.2 材料质量控制 参见本标准第 7.2.2 条。
7.4.3 施工工艺 7.4.3.1 工艺流程
安装准备→排水配件检验→排水配件安装→满水、通水试验 7.4.3.2 施工要点
1 卫生器具排水配件在安装前应进行检查、验收。配件与卫生 器具应配套，部分卫生器具排水配件应进行预制再安装。
4 水之前，将器具内污物清理干净，不得借通水之便将污物冲 入下水管内，以免管道堵塞。 7.4.5 安全、环保措施
参见本标准第 5.2.5 条中相关内容。 7.4.6 质量标准
Ⅰ主控项目
1 与排水横管连接的各卫生器具的受水口和立管均应采取妥善 可靠固定措施，管道与楼板的接合部位应采取牢固可靠的防渗、防漏 措施。
高
污水盆（池） 50mm 25‰
单、双格洗涤 50mm
盆（池）
25‰
洗手盆、洗脸 32～
排
盆
50mm
20‰
水 浴盆
50mm 20‰
管 淋浴器 50mm 20‰
2最
高低水箱 100mm 12‰
小
自闭式冲
大便
100mm
坡
洗阀
器
度
拉管式冲
100mm
洗阀
12‰ 12‰
40～ 小便 冲洗阀
50mm 器
自动冲洗 40～
用水平尺和尺 量检查
用尺量检查 用水平尺和尺
量检查
3 PT 型支柱式洗脸盆配件安装 (1) 脸盆排水口加 1mm 厚的胶垫、油灰，插人脸盆排水孔眼内， 外面加胶垫和眼圈，丝扣处涂油、缠麻。用自制扳手卡住下水口十字 筋，拧人下水三通口，使中口向后，溢水口要对准脸盆溢水眼。 (2) 将手提拉杆和弹簧万向珠装入三通中心，将锁母拧至松紧 适度。再将立杆穿过混合水嘴空腹管至四通下口，四通和立杆接口处 缠油盘根绳，拧紧压紧螺母。立、横杆交叉点用卡具连接好，同时调 整定位。 4 洗脸盆配件安装 (1) 安装脸盆下水口：先将下水口根母、眼圈、胶垫卸下，将 上垫垫好油灰后插人脸盆排水口孔内，下水口中的溢水口要对准脸盆
卫生洁具及管道安装
1 卫生洁具及管道安装一、卫生器具的安装1、卫生器具的型号、规格、质量要求应符合设计或工程合同（工程协议）要求。
2、卫生器具的安装位置应符合以下要求：蹲式大便器排水孔的中心纵向距墙体面不小于540mm；坐式大便器排水孔的中心纵向距墙体面不小于420mm，坐面距地面的高度为300mm；小便器口边距地面约600mm；洗脸洗手盆盆口边距地面约800mm；浴盆的型号规格相差较大，根据实际的空间位置合理设置，浴盆的上口边距地面不大于520mm。
3、卫生器具镶接完好，卫生器具与排水管连接时排水支管的管径坡度应符合以下要求：项次卫生器具名称排水管管径（mm）管道最小坡度1大便器1000.0122小便器40-500.0203洗脸洗手盆32-500.0204、支（托）架埋设平整、牢固、防腐良好。
5、卫生器具安装牢固平稳，无损伤；与给排水管道及附件的连接严密不渗漏。
6、排水栓、地漏安装平整、牢固，低于排水表面，无渗漏。
二、管道及附件安装1、给排水管道及附件的型号、规格、质量应符合设计要求。
2、管道安装应布局合理，尽可能贴近墙面，横平竖直，坡向正确，铺设（固定）牢固。
3、附件安装位置正确，使用灵活、方便，完好无损伤，连接牢固。
4、管道之间、管道附件之间、附件之间安装连接牢固，无渗漏。
5、支(托、吊）架埋设平整牢固。
管道及附件、支（托、吊）架防腐良好。
6、给排水系统畅通无堵塞，无渗漏，水表运转正常。
7、暗设给水管道必须在封闭前加压试渗漏。
（1.5倍工作压力下24小时无渗漏）。
8、卫生器具及各种给排水管在穿过楼层时周边应作防渗漏处理。
2 防水施工方案2.1基层处理1、卫生间的防水基层必须用1：3水泥砂浆找平。
要求该找平层表面坚实，无起砂、空鼓、掉灰现象。
在抹找平层时，凡遇到管根周围，要使其略高于地面；在地漏的周围，应做成略低于地面的洼坑。
2、卫生间地面找平层的坡度为2%，凡遇到阴阳角处，应抹成半径小于10mm的小圆弧。
3、穿楼地面或墙面的管件以及卫生洁具等，必须安装牢固，收头圆滑。
