建筑识图比例

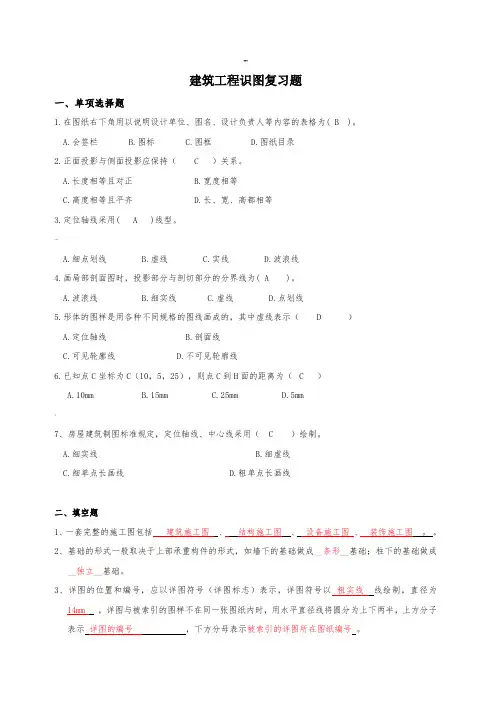

建筑识图复习题(参考答案)
…建筑工程识图复习题一、单项选择题1.在图纸右下角用以说明设计单位、图名、设计负责人等内容的表格为( B )。
A.会签栏B.图标C.图框D.图纸目录2.正面投影与侧面投影应保持（ C ）关系。
A.长度相等且对正B.宽度相等C.高度相等且平齐D.长、宽、高都相等3.定位轴线采用( A )线型。
…A.细点划线B.虚线C.实线D.波浪线4.画局部剖面图时，投影部分与剖切部分的分界线为( A )。
A.波浪线B.细实线C.虚线D.点划线5.形体的图样是用各种不同规格的图线画成的，其中虚线表示（ D ）A.定位轴线B.剖面线C.可见轮廓线D.不可见轮廓线6.已知点C坐标为C（10，5，25），则点C到H面的距离为（ C ）A.10mmB.15mmC.25mmD.5mm；7、房屋建筑制图标准规定，定位轴线、中心线采用（ C ）绘制。
A.细实线B.细虚线C.细单点长画线D.粗单点长画线二、填空题1、一套完整的施工图包括建筑施工图、结构施工图、设备施工图、装饰施工图。
2、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成__条形__基础；柱下的基础做成__独立__基础。
3、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线线绘制，直径为14mm ，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图的编号，下方分母表示被索引的详图所在图纸编号。
）4、钢筋混凝土是由_钢筋和混凝土组成的_复合材料。
钢筋的特点是_抗拉强度大_，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受_拉力_，混凝土主要承受_压力_。
5、尺寸一般标注在图样轮廓线之外，不可与__图线__、__文字_及符号相交。
当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最__近__，尺寸线离最外轮廓线的距离一般不小于___10mm_______。
6、有些物体内部形状复杂或层次较多，可用__局部__剖切。
建筑识图名词解释与简答
识图名词解释题一、1、比例二、1、平行投影法2、正投影法3、投影面垂直线4、投影面平行线5、投影面平行面6、投影面垂直面7、平面体8、同坡屋面9、轴间角10、轴向伸缩系数11、阶梯剖面图12、半剖面图13、局部剖面图14、移出断面图15、中断断面图16、重合断面图17投影法18中心投影法19斜投影法20组合体21形体分析法22轴测投影23正轴测图24斜轴测图25剖面图26断面图27轴测剖面图三、1、民用建筑2、耐火极限3、基础4、砖混结构5、钢筋砼结构6、民用建筑的设计使用年限7、燃烧性能四、1、地基的承载力2、人工地基3、天然地基4、基础埋深5、柔性基础6、刚性基础7、持力层8、碎砖三合土垫层五、1、勒脚2、圈梁3、伸缩缝4、沉降缝5、防震缝6、隔墙7、女儿墙8、窗间墙9、复合墙10、多孔砖六、1、刚性垫层2、柔性垫层3、板式结构4、梁板式结构5、无梁楼板6、正槽板7、整体地面8、雨篷七、1、亮子2、塞口法3、弹簧门4、悬窗5、立转窗6、遮阳板八、1、梯井2、梯段宽度3、楼梯净空高度4、现浇板式楼梯5、现浇梁板式楼梯6、台阶7、坡道九、1、刚性防水屋面2、柔性防水屋面3、无组织排水4、有组织排水5、材料找坡6、结构找坡7、正铺法保温屋面8、倒铺法保温屋面9、泛水10、涂膜防水屋面11、斜屋顶十二、1、建筑施工图2、结构施工图3、绝对标高4、相对标高5、柱平法施工图6、梁平法施工图7、建筑详图8、定位轴线9、开间10、进深11、结构层楼地面标高12、配筋图识图简答题一、1、图样的尺寸标注由哪几部分组成？2、简述坡度的标注方法。
二、1、轴测投影的特性2、正投影图的优点3、三个投影面各反映形体哪几个方面情况？4、简述剖面图与断面图的区别与联系。
三、1、简述民用建筑的六大主要组成。
2、简述楼板层的作用3、简述达到耐火极限的三个条件。
4、建筑按使用性质如何分类？5、划分耐火等级的依据是什么？6、简述楼梯的作用。
建筑制图与识图制图基本知识
整理课件
5
整理课件
6
整理课件
7
整理课件
8
整理课件
9
3.标题栏
由名称区及图号区、签字区和其它区组成的栏目称为图纸 标题栏。
标题栏格式和尺寸应按GB/T 50001-2010中有规定绘制和 填写。
4.对中标志
需要微缩复制的图纸，其一图框边上应附有一段准确米制 尺度，四个边上均有对中标志，米制尺度的总长应为 100mm，分格应为10mm。
粗线、中粗线、中线、细线的宽度比率一般为4∶3∶2∶1。
整理课件
15
建筑制图标准规定的部分图线的名称、线宽、线型
表5-3 线 型
整理课件
16
表5-3 线 型（续）
整理课件
17
表5-3 线 型（续）
整理课件
18
表5-3 线 型（续）
整理课件
19
表5-3 线 型（续）
整理课件
20
线的不连续的独立部分，如点、长度不同的画和间隔称为 线素。
整理课件
26
绘制图样所用的比例，应根据图样的用途与被绘对象的复 杂程度，从表5-7中选用，并应优先选用表中的常用比例。
一般情况下，一个图样应选用一种比例。根据专业制图的 需要，同一图样也可选用两种比例。
常用 比例
可用 比例
表5-7 绘图所用的比例
1:1、1:2、1:5、1:10、1:20、1:30、1:50、 1:100、1:150、1:200、1:500、1:1000、 1:2000
1:3、1:4、1:6、1:15、1:25、1:40、1:60、
1:80、1:250、1:300、1:400、1:600、
1:5000、1:10000、1:20000、1:50000、
建筑识图大全从入门到精通
掌握办公楼的部门划分、办公空间设计、会议室和休息区设置 等，理解办公环境的人性化和效率化需求。
文化建筑的建筑识图案例
总结词
文化建筑的建筑识图案例主要涉 及博物馆、图书馆、剧院等文化 建筑的识图，重点在于理解文化
建筑的文化内涵和艺术表现。
建筑图纸的识读方法
先看目录和设计说明
了解工程概况和设计要求，熟 悉图纸的图例、符号和标注等
。
后看大样和细部
先看大样图，后看细部详图， 逐步深入到每个细节。
注意尺寸和标高
尺寸标注要清晰明确，标高要 准确无误。
掌握各种符号和标注
了解各种符号和标注的含义， 如墙体的厚度、门窗的类型等
。
02
建筑平面图的识读
选择合适的投影方向和剖 切位置
根据建筑物的特点和需要选择 合适的投影方向和剖切位置， 以尽可能完整地表达建筑物的 构造和空间关系。
确定地面线和标高
根据建筑物的实际位置和高度 确定地面线和标高，以确保剖 面图的准确性和可靠性。
绘制建筑构造层次
按照建筑物的实际构造逐层绘 制剖面图，包括基础、墙体、 楼板、屋顶等部分。
关注细节
注意观察平面图的细节，如墙线的厚度、门 窗的位置和大小等。
注意比例尺
了解平面图的比例尺，以便更好地理解空间 大小和尺寸。
结合其他图纸
结合立面图、剖面图等其他图纸，更好地理 解建筑物的结构和功能。
建筑平面图的绘制方法
确定绘图比例
根据需要选择合适的绘图比例，如1:100或1:50 等。
添加门窗、楼梯、阳台等元素
06
建筑识图实践案例
住宅小区的建筑识图案例
建筑识图复习题
建筑识图复习题《建筑识图》复习题1、平、⽴剖⾯图常⽤的⽐例为（）A、1：1000B、1：500C、1：100D、1：202、建筑⽴⾯图中，房屋外墙轮廓线采⽤的线型是（3 ）A、细实线B、中粗实线C、粗实线D、粗虚线3、下列⽤来画⾮圆曲线的⼯具是（）A、圆规B、三⾓板C、⽐例尺D、曲线板4、拉丁字母、阿拉伯数字与罗马数字的字⾼应不⼩于（）A、2、0mmB、2、1mmC、2、2mmD、2、5mm5、《房屋建筑制图统⼀标准》中规定A1图纸尺⼨b×L是（）A、594mm×841mmB、420mm×594mmC、297mm×420mmD、210mm×297mm6.国标中规定施⼯图中⽔平⽅向定位轴线的编号应是（）A⼤写拉丁字母 B）英⽂字母 C) 阿拉伯字母 D) 罗马字母7.附加定位轴线2/4是指（）A 、4号轴线之前附加的第⼆根定位轴线 B)4轴线之后附加的第⼆根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线8.索引符号图中的分⼦表⽰的是（）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号D) 详图在第⼏页上9.有⼀图纸量得某线段长度为5.34cm，当图纸⽐例为1：30时，该线段实际长度是（）⽶。
A)160.2 B)17.8 C)1.062 D)16.0210．门窗图例中平⾯图上和剖⾯图上的开启⽅向是指（）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开11．房屋施⼯图中所注的尺⼨单位都是以（）为单位。
A)以⽶为单位 B)以毫⽶为单位C) 除标⾼及总平⾯图上以⽶为单位外，其余⼀律以毫⽶为单位D) 除标⾼以⽶为单位外，其余⼀律以毫⽶为单位12. 图标中规定定位轴线的编号圆圈⼀般⽤（）A)8mm B) 10mm C) 6mm D)14mm13. 总平⾯图中⽤的风玫瑰图中所画的实线表⽰（）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) ⼀年所剖主导风风向 D) 春季所剖主导风风向14. 建施中剖⾯图的剖切符号应标注在（） A)底层平⾯图中 B) ⼆层平⾯图中 C) 顶层平⾯图中D)中间层平⾯图中15. 楼梯平⾯图中上下楼的长箭头端部标注的数字是指（）A)⼀个梯段的步级数 B) 该层⾄上⼀层共有的步级数C) 该层⾄顶层的步级数 D) 该层⾄休息平台的步级数16、图样上的尺⼨数字为物体的（）与所采⽤的⽐例⽆关。
建筑工程制图与识图-2制图的基本规定
图2.18 直径、半径、球的尺寸标注
角度的尺寸线用圆弧表示，其圆心为角的顶 点，角的两边为尺寸界线。如图2.19(a)所示。
40mm、30mm、50mm。图标应按图2.5分 区。
需要各相关工种负责人会签的图纸，还设有 会签栏，如图2.6。
学生制图作业用标题栏，可选用图2.7所示 格式。
表2.2 图纸长边加长尺寸表（mm）
幅面代号 长边尺寸
A0
1189
1338 2230
A1 841 1051
A2
594
743 1635
2.2.2 线宽
线的宽度：0.18mm、0.25mm、0.35mm、 0.5mm 、 0.7mm 、 1.0mm 、 1.4mm 和 2.0mm。
先确定图样中所用粗线的宽度b，再确定中 线宽度为0.5b，最后定出细线0.25b的宽度。
粗、中、细线形成一组，叫做线宽组，如 表2.4所示。
图框线、标题栏线的宽度见表2.5所示。
图2.12 用不同比例绘制的门立面图
为使画图快捷准确，可利用比例尺确定图线 长度。如图1.3所示。
比例应以阿拉伯数字表示，如1∶100、 1∶10、1∶5等。
比例宜注写在图名的右侧，字的底线应取平； 比例的字高，应比图名的字高小1号或2号， 如图2.14所示。
ቤተ መጻሕፍቲ ባይዱ
图2.13 比例尺的应用
图2.14 比例的注写
在实际应用中，汉字的字高应不小于3.5mm， 长仿宋体字的示例如图2.9所示。
五大员岗位《建筑识图》复习题纲
五大员岗位《建筑识图》复习题纲1、工程建设制图中的主要可见轮廓线应选用.（）AA、粗实线B、中实线C、粗虚线D、中虚线2、建筑平面图中的中心线、对称一般应用。
（）CA、细实线B、细虚线C、细单点长画线D、吸双点画线3、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（）。
AA、8-10mmB、11-12mmC、5-7mmD、12-14mm4、建筑施工图中索引符号的圆的直径为（）。
BA、8mmB、10mmC、12mmD、14mm5、建筑施工图中祥图符号的原应以直径为（）粗实线绘制。
CA、10mmB、12mmC、14mmD、16mm6、指北针圆的直径宜为（）用细实线绘制。
DA、14mmB、18mmC、20mmD、24mm7、房屋结构常用构件代号“WB”表示。
BA、空心板B、屋面板C、密肋板D、折板8、房屋结构中基础梁的代号为.DA、TLB、LLC、WLD、JL9、房屋结构中框架代号为.AA、KJB、GJC、CJD、ZJ10、房屋结构中空心板的代号为。
CA、CBB、WBC、KBD、ZB11、结构施工土中的圈梁表示( ) .BA、GLB、QLC、JLD、KL12、结构施工图中的楼梯梁的代号为。
( ) DA、GLB、DLC、JLD、TL13、给排水的压力管道应标注( )标高.AA、管中心B、管底C、官定D、以上都可以14、给水排水制图中的沟渠和重立流管道宜标注( )标高。
BA、管中心B、管内底C、管顶D、以上都可以15、水煤气输送钢管、铸铁管等管材，管径宜以（）表示.CA、外径DX壁厚B、内径dC、公称直径DND、以上都是16、钢筋混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是17、无缝钢管、焊接钢管、铜管、不锈钢管等管材，管径宜以（）表示.AA、外径DX壁厚B、内径dC、公称直径DND、以上都是18、给水排水工程图常用代号图例中“——J——”表示。
建筑识图-详图介绍1-墙身节点详图
构造柱是指为了提高墙体的整体性和稳定性而增设的混凝 土柱子。构造柱的布置应根据实际情况而定，一般设置在 墙体的转角处和交接处。
圈梁的设置
圈梁是指为了提高楼板的整体性和稳定性而在楼板下方设 置的混凝土梁。圈梁的设置应根据实际情况而定，一般设 置在楼板的下方。
04
墙身节点详图的实际应 用
在施工中的应用
工时的重要依据。
基础墙身节点详图通常采用大 比例尺绘制，以便清晰地表示 各个结构构件的相对位置和连
接方式。
主体墙身节点详图
1
主体墙身节点详图主要表示建筑物主体墙身与楼 板、梁、柱等结构构件的连接关系和构造要求。
2
主体墙身节点详图包括墙身的定位、标高、材料、 构造做法等详细信息，是施工时的重要依据。
基础墙身节点详图的案例分析
总结词
基础墙身节点详图主要展示了建筑物的 地下部分，包括墙体的基础结构和防水 处理。
VS
详细描述
基础墙身节点详图详细描绘了建筑物地下 部分的墙体结构，包括基础垫层、防水层 、排水沟等。这种详图有助于施工人员了 解地下墙体的构造和防水要求，确保建筑 物安全可靠。
主体墙身节点详图的案例分析
建筑识图-详图介绍1-墙身节点详图
目录
• 墙身节点详图概述 • 墙身节点详图的分类 • 墙身节点详图的细部构造 • 墙身节点详图的实际应用 • 墙身节点详图的案例分析
01
墙身节点详图概述
定义与作用
定义
墙身节点详图是建筑图纸中的一种，主要用来表示建筑物墙身在不同高度位置 的构造做法和详细尺寸，以及门窗、孔洞、装饰线条等的位置和尺寸。
指导施工
墙身节点详图详细展示了墙体的 构造和连接方式，为施工人员提 供了明确的施工指导和依据。
建筑制图与识图课程实训任务书、教案
建筑系《建筑制图》课程实训指导书班级：姓名：学号：实训场地：绘图教室指导老师：2016 —2017 学年第二学期实训目的：学生在掌握了投影的基本理论和制图的基本知识以后，通过实训动手绘制能正确阅读和基本绘制房屋施工图，绘制的房屋施工图符合国家标准。
通过实训使学生具有完全读懂工程图纸的本领和一丝不苟的工作作风。
培养学生阅读建筑工程图样的实际操作能力，为他们将来从事各类与工程管理相关工作应具备的创新能力打下扎实的专业基础，同时本实训也能培养学生的整体素质。
实训项目如果自己是施工单位的技术人员，将要承建某商用住宅楼的施工任务，现有该工程的施工图纸一套。
首要任务是把图纸表达的内容完全读懂，以便后期指导施工。
1、识读一套建筑施工图纸，完成建筑施工图识读；2、识读一套结构施工图纸，完成结构施工图识读；二、实训的内容及要求通过实训，要求学生掌握绘图工具的正确使用方法，贯彻国标要求，要求学生独立完成绘制建筑施工图图样，具备基本的读图和识图能力，为后期的房屋建筑学等课程的学习奠定坚实的基础，同时为走向社会培养基本的绘制和阅读工程图作准备。
利用绘图工具完成以下建筑施工图的绘制和阅读：1）绘制建筑平面图：《建筑识图》第42页，A2幅面，比例1:100；2）绘制建筑立面图：《建筑识图》第47页，A2幅面，比例1:100；3）绘制建筑剖面图：《建筑识图》第51页，A2幅面，比例1:100；4）阅读《建筑识图》中第38页至第76页的一整套施工图。
实训地点：绘图教室实训所需材料：房屋施工图一套、实训任务书、绘图工具、图纸实训时间：一周（30个课时）实训考核办法：实训成绩=绘图质量50%+平时表现30%+实训报告填写质量20%实训项目一：识读建筑施工图一、建筑施工图部分识读作业一：图纸目录1.除包含本套建筑施工图的目录外，建议包括引用标准图册的图册号与图册名称。
2.建筑设计总说明包括工程设计的依据、批文；相关整体工程或相关配套工程的概括说明；建筑用料、门窗明细表以及其他未尽事宜。
建筑制图与识图基础知识
组合较复杂的平面图 中
定位轴线也可采用分区编
号，
编号的注写形式应为“分区号——该分区编号”。分区号采用阿拉伯数字
或大写拉丁字母表示。
在两个定位轴线之间，如需附加定位轴线时，其编号可用分数表示。并应按
下列规定编写： （1）两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线 的编号，编号宜 用阿拉伯数字顺序编写 1 2 表示2号轴线之后附加的第一根轴线；
形体被剖切后，剖切平面切到的实体部分，其材料被“暴露出来”。 常用建筑材料图例
名称
图例
备注
名称
图例
备注
自然土壤 夯实土壤
混凝土 钢筋混凝土
断面较小， 不易画出图例 线时，可涂黑
砂、灰土
砂砾石、碎砖 三合土 石 材
靠近轮廓线绘 较密的点
木
材
上为横断面下 为纵断面
泡沫塑料 材 料 金 属 图形小时可涂 黑
(3)需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号，如左上图中 的3-3所示 。 (4)剖面图如与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在 图纸的编号，如左下图中的“建施-5”所示，也可以在图纸上集中说明。
(5)对特殊位置的剖面图可以不标注剖切符号：如剖切平面通过形体对称面 所绘制的剖面图；通过门、窗洞口位置，水平剖切房屋所绘制的建筑平 面图。
三、制图的基本标准
绘制建筑施工图，不能各行其是。否则，无法进行设计、 施工和验收工程，这就必须有统一的标准，即建筑制图国家 标准。 制图国家标准（简称国标）是一项所有工程人员在设计、 施工、管理中必须严格执行的国家条例。
（一）、 图纸幅面和格式
图纸幅面是指图纸本身的大小规格。图框是图纸上所供绘 图的范围的边线。图纸的幅面和图框尺寸应符合下表的规定
建筑识图和房屋构造的基本知识
建筑识图和房屋构造的基本知识一、建筑工程图比例及建筑工程图上常用比例比例是指所绘制的图样大小与实物的大小之比，即比例=图纸上的线段长度：实物的线段长度。
例如，一幢房屋的长度是50m，而在工程图纸上它相应的长度只画0.5m，那么它的比例是1:100。
工程图纸所使用的各种比例，应根据图样的用途及其复杂程度确定。
建筑工程图选用的比例如表1-1所示。
选用时应优先选用表中的“常用比例”，需要时也可选用“可用比例”。
常用比例1:1，1:2，1:5，1:10，1:20，1:50，1:100，1:200，1:500,1:1000可用比例1:3，1:15，1:25，1:30，1:40，1:60，1:150，1:250，1:300,1:400，1:600比例在建筑设计图中注写位置，一般在图名的右侧；标注详图的比例，写在详图索引标志的右下角。
比例的字高宜比图名的字高小一号或二号。
二、图线线型种类及一般用途在建筑施工图中，为了表示图中不同的内容、不同的情况，并且能够分清主次，必须使用不同的线型和不同宽度的图线来表达。
各种线型的种类及一般用途见表1-2：表1-2 施工中常用线型的种类及用途名称线型线宽一般用途实线粗 b主要可见轮廊线、剖面图中被剖到部分的轮廊线、结构施工图的钢筋线中可见轮廊线细可见外轮廓、图例线、可见轮廓线、尺寸线、引出线、图例线、标高符号线等虚线粗 b 结构施工图中不可见的钢筋线、螺栓线中不可见轮廓线细不可见轮廓线、图例线点划线粗 b 结构施工图中梁或屋架的位置线中见有关专业制图标准细中心线、轮廓线、定位轴线双点划线粗 b 预应力钢筋线中见有关专业制图标准细假想轮廓线、盛开前原始轮廓线折断线断开界线波浪线～～～～～～～～～～～～断开界线三、尺寸的一般标注建筑工程施工图除应按一定的比例画出外，还必须注有完整的尺寸，才能全面地表达图形的意图和各部分的相对关系。
建筑图工程图中的尺寸由尺寸线、尺寸界线、尺寸起止符号、尺寸数字四部分组成。
建筑识图题库与答案
A)底层平面图中B)二层平面图中
A)西立面图B)东立面图C)南立面图D)北立面图
C)顶层平面图中D)中间层平面图中
28.施工图中的比例表示是指（）
11.楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）
12.A)图线：线型B)实物：图形C)图形：D)图形：线型
67.建筑物立面图是平行于建筑物各方向外表立面的（）。
53.在每张施工图纸上，都应画出标题栏。标题栏的位置应位于图纸
54.A、剖面图B、正投影图C、断面图D、轴测图
的（）角，看图的方向与看标题栏的方向一致。
68.用钢筋混凝土振捣制成的梁、板、柱、基础等构件称为（）。
A、左上B、右上C、左下D、右下
A钢筋构件B、混凝土构件C钢筋混凝土构件D素混凝土构件
A、混合结构B、钢结构C、钢筋混凝土结构D、木结构
（）等热水采暖系统。
19.钢筋混凝土现浇板中的受力钢筋需要标注它的直径和（）。A、竖向式B、横向式C、双管水平式D、单管水平式
A、根数B、间距C、半径D、重量86.采暖系统图通常是用（）的方法绘制的。
20.基础常见的型式主要有单独基础和（）。A、正面斜等测B、正等测C、水平斜等测D、断面图
A)4种B)5种C)6种D) 3种
61.确定组合体中各基本形体之间相对位置的尺寸称为（）。
45.在结构平面布置图中KB30—092表示板宽为（）
A)90mmB)900mmC) 9mD) 900cm
A、定性尺寸B、定位尺寸C、定量尺寸D总尺寸
62.在轴测投影中，轴测轴与空间直角坐标轴单位长度之比称为
46.在建筑立面图中，应用的线型宽度共有（）种
建筑概论-02-建筑识图
面图，即为相应层平面图。各层平面图只是相应“段” 的水平投影。
若中间各层平面组合、结构布置、构造情况等完全 相同，只画一个具有代表性的平面图，即“标准层平面 图”。
将建筑通过其顶层门窗洞口水平剖开，剖切面以上
（西南J601全板镶板门900×2400）
平面图中常用图例
3、图例及代号、编号（续）
部分建筑构造及配件图例
门、窗洞均 为中粗线
外
内
开启方 向线实 线为外 开,虚线 为内开
开启方向线
交角的一侧
安装合页
内
45°外空门洞单扇门（包括平开或单面弹簧）
3、图例及代号、编号（续）
双扇门（包括平 开或单面弹簧）
2-J
2-H
2-G
2-F
2
2-E
2-D
2-C
2-B 2-A
1-1 1-2 1-3 1-4 1-5 1-6 1-7 2-1
2-2
3、图例及代号、编号
窗：C1、 C2 或 C-1、 C-2等； 门：M1、 M2 或 M-1、M-2等；
同一规格的门或窗均各编一个号,以 便统计列门窗表。
也有用标准图集中的门窗代号标注，如 X—0924
1800
6240
3060
3300
值班室
M-1
B
1010 500
1500
370 120
120
1000 240
M-2
C-2
1000
380
500
C-1
A
120
1300
240
1420 120
建筑详图识图总结
建筑详图识图总结建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸，但因反映的内容范围大，比例小，对建筑的细部构造难以表达清楚，为了满足施工要求，对建筑的细部构造用较大的比例详细地表达出来，这样的图称为建筑详图，简称详图，有时也叫做大样图。
详图的特点是比例大，反映的内容详尽。
常用的比例有1：50、1：20、1：10、1：5、1：2、1：1等一、外墙身详图外墙身详图也叫外墙大样图，是建筑剖面图的局部放大图样，表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。
是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。
在多层房屋中，各层构造情况基本相同，所以，外墙身详图只画墙脚、檐口和中间部分三个节点。
为了简化作图，通常采用省略方法画，即在门窗洞口处断开。
（一）外墙身详图的内容1．墙脚：外墙墙脚主要是指一层窗台及以下部分，包括散水（或明沟）、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。
2．中间部分：主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。
还应表示出楼板与外墙的关系。
3．檐口：应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。
墙身大样图一般用1：20的比例绘制，由于比例较大，各部分的构造如结构层、面层的构造均应详细表达出来，并画出相应的图例符号。
（二）外墙身详图的识读1．了解墙身详图的图名和比例。
2．了解墙脚构造。
3．了解中间节点4．了解檐口部位如右图所示，表示飘窗处墙体的详细做法。
与墙身大样图（一）基本相同。
而该详图主要表示客厅飘窗的做法，窗内护窗栏杆的做法。
墙身大样图的图线选择可参照下图所示－－建筑详图图线宽度选用示例。
二、楼梯详图楼梯是垂直交通工具，最常用的是钢筋混凝土楼梯。
楼梯由楼梯段、休息平台（包括平台板和梁）和栏杆（或栏板）等组成。
楼梯按形式分有：单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、螺旋楼梯等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
到椒江的实际距离大约是多少千米？
题：建筑详图常用比例是___________。
A.1：5 B.1：10
C.1:20 D.以上都是
参考答案：D
比
例
任务一 比例的概念
概念： 1.比例是指图形与实物相对应的
线性尺寸之比。
任务二 比例的运用
常用比例与可用比例
常用比例
1:1 1:2 1:5 1:10 1:20 1:50 1:100 1:150 1:200 1:500 1:1000 1:2000 1:5000 1:10000 1:20000 1:50000 1:100000 1:200000 1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:400 1:600
比值大于1的比例，称为放大的比例，如5：1； 比值小于1的比例，称为缩小的比例，如1：100。
1
2
3
A
10分
20分
拿走对方 5分
分数互换
B
50分
减掉5分
C
30 雷
D
减掉5分
课堂小结
01 比例的运用 02
比例的概念 03 比例的形式
作 业 探 究继 续 探 究
阅读
书写
熟读教材P31,整理笔记 熟记比例的性质及运用 课后想一想P31 （必做） 课后想一想P32 （必做） 选某一空间，量出此空间的 实际距离，按1：100或1： 50的比例算出实际尺寸，并 画在纸上？（选做）
可用比例
任务二 比例的运用
量一量 比一比 画一画
任务三 比例的形式
1.比例的表达：
比例的符号为“:”，比例应以阿拉伯数字
表示，如 1:1、 1:2、1:100等。 比例宜注写在图名的右侧，字的基准线应取 平；比例的字高宜比图名的字高小一号或二号。
任务三 比例的形式
2.比例的大小是指比值的大小。 1：50 〉 1：100 5 ：1 〉 1：5
思考
谢
谢
题：一幅平面图，图上1cm,表示实际1m。 这幅图的比例是多少？
题：实际长度为3000mm,在图纸上的长度为1.5cm， 此图比例为多少？
题：用1：100的比例画成的轮廓线，实际长度为2000
毫米，则图上所标尺寸数字为多少毫米？
题：在比例尺是1：2500000的台州地图上，量得 临海到椒江的距离是2厘米。计算一下，临海
