空间损耗计算公式

自由空间传输损耗公式

自由空间传输损耗公式在咱们的通信世界里，有一个很重要的概念，那就是自由空间传输损耗公式。

这玩意儿听起来好像挺高深莫测的，但其实没那么吓人，咱慢慢说。

先给您说说我之前遇到的一件事儿。

有一回我跟几个朋友出去露营，到了个山清水秀的地儿。

晚上大家围坐在一起，有人提议说，咱们来聊聊各自工作里有意思的事儿。

我就提到了自由空间传输损耗公式。

他们一听，都一脸懵，觉得这肯定特复杂特枯燥。

我就跟他们说，别想得那么难。

就好比咱们在这露营地，我站在这边大声跟您说话，声音传出去，是不是越远就越听不清？这自由空间传输损耗就类似这个道理。

自由空间传输损耗公式呢，简单来说就是描述电磁波在自由空间中传播时，能量随着距离增加而减弱的情况。

公式是这样的：L = 32.45 + 20log(f) + 20log(d) 。

这里的 L 代表传输损耗，单位是 dB ；f 是工作频率，单位是 MHz ；d 是传播距离，单位是 km 。

咱们来仔细瞧瞧这个公式。

先说这工作频率f ，就好比不同的音调。

频率高的，就像高音调，能量大，但传播时损耗也快；频率低的呢，像低音调，能量相对小些，不过传播时损耗也慢点儿。

再看这传播距离 d ，很容易理解，离得越远，那损耗自然就越大。

比如说，咱们手机通信。

您打电话的时候，信号得从您这传到基站，这中间就有自由空间传输损耗。

要是基站离您远，或者您手机用的频率高，那这损耗就大，信号可能就不太好了。

在实际应用中，这个公式用处可大了。

像卫星通信，得算好损耗，才能保证信号能传到该去的地方，让咱们能顺畅地看电视、打电话。

还有无线局域网，要是不考虑这损耗，那可能您在房间这头能上网，走到那头就没信号啦。

再比如说，咱们的广播电台。

不同频率的电台，覆盖范围不一样，这也和自由空间传输损耗有关。

所以啊，别觉得这自由空间传输损耗公式只是个生硬的数学式子，它可是实实在在影响着咱们生活中的通信呢。

总之，自由空间传输损耗公式虽然看起来有点复杂，但只要咱们明白了其中的道理，就会发现它其实就在咱们身边，默默地发挥着重要作用。

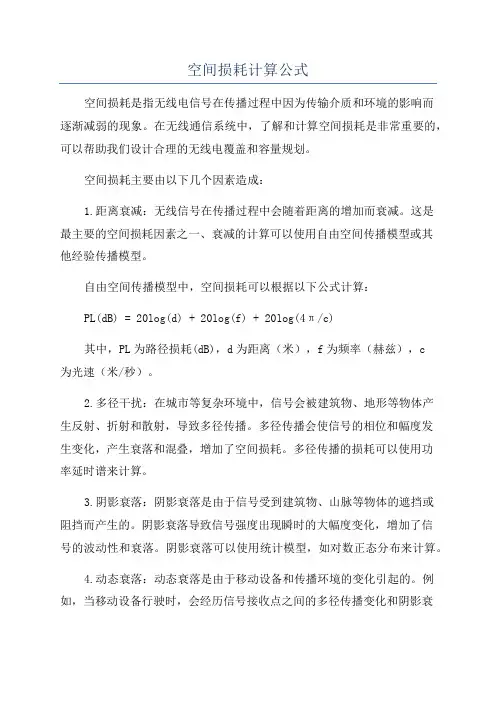

空间损耗计算公式空间损耗是指无线电信号在传播过程中因为传输介质和环境的影响而逐渐减弱的现象。

在无线通信系统中，了解和计算空间损耗是非常重要的，可以帮助我们设计合理的无线电覆盖和容量规划。

空间损耗主要由以下几个因素造成：1.距离衰减：无线信号在传播过程中会随着距离的增加而衰减。

这是最主要的空间损耗因素之一、衰减的计算可以使用自由空间传播模型或其他经验传播模型。

自由空间传播模型中，空间损耗可以根据以下公式计算：PL(dB) = 20log(d) + 20log(f) + 20log(4π/c)其中，PL为路径损耗(dB)，d为距离（米），f为频率（赫兹），c为光速（米/秒）。

2.多径干扰：在城市等复杂环境中，信号会被建筑物、地形等物体产生反射、折射和散射，导致多径传播。

多径传播会使信号的相位和幅度发生变化，产生衰落和混叠，增加了空间损耗。

多径传播的损耗可以使用功率延时谱来计算。

3.阴影衰落：阴影衰落是由于信号受到建筑物、山脉等物体的遮挡或阻挡而产生的。

阴影衰落导致信号强度出现瞬时的大幅度变化，增加了信号的波动性和衰落。

阴影衰落可以使用统计模型，如对数正态分布来计算。

4.动态衰落：动态衰落是由于移动设备和传播环境的变化引起的。

例如，当移动设备行驶时，会经历信号接收点之间的多径传播变化和阴影衰落变化，从而导致动态衰落。

动态衰落情况往往较为复杂，可以使用统计学的方法进行建模和预测。

5.极化损耗：极化损耗是指信号在传播中由于极化方向的不匹配而产生的损耗。

例如，如果发送天线和接收天线的极化方向不匹配，会导致极化损耗。

以上是空间损耗的主要因素和计算方法，除此之外还有其他一些特殊环境和因素可能导致空间损耗的变化。

在实际应用中，我们需要根据具体情况选择适当的模型和方法进行空间损耗的计算。

无线传输损耗公式

无线传输损耗公式无线传输损耗公式是用来计算信号传输过程中所遭受的损耗的数学表达式。

损耗是指信号的功率在传输过程中所减少的情况。

在无线通信中，由于信号会遇到衰减、散射、多径和干扰等问题，导致信号强度的衰减。

通过使用损耗公式，我们可以预测信号的强度在一定距离和环境条件下的衰减情况。

在无线传输中，常用的损耗公式包括自由空间损耗公式、2-ray模型、多径模型和日土模型等。

1. 自由空间损耗公式：自由空间损耗公式是用来计算在理想情况下无干扰的自由空间中信号衰减的公式。

该公式使用频率、距离和天线增益等参数来计算损耗。

L_fs = 20log10(d) + 20log10(f) + K其中，L_fs表示自由空间路径损耗（单位为dB），d表示距离（单位为米），f表示频率（单位为赫兹），K表示常数。

常数K用来代表环境因素，例如天线增益、传输介质等，并根据具体情况进行调整。

2. 2-ray模型：2-ray模型是一种常用的室内传输损耗模型。

该模型考虑了从发射天线直接到达接收天线的信号，以及经过地面反射后到达接收天线的信号。

该模型可以用于计算室内环境中的传输损耗。

L_2ray = 20log10(d) + 20log10(f) + Gt + Gr其中，L_2ray表示2-ray模型下的路径损耗（单位为dB），d表示距离（单位为米），f表示频率（单位为赫兹），Gt表示发射天线增益，Gr表示接收天线增益。

3. 多径模型：多径模型用于描述在室外环境中由于地面反射和障碍物散射导致信号传输过程中的多径效应。

多径模型的计算比较复杂，常用的模型有Okumura-Hata模型和Cost-231模型等。

4. 日土模型：日土模型是一种用于描述城市环境中无线传输损耗的模型。

该模型考虑了建筑物和其他障碍物对信号的阻碍和散射影响。

日土模型是一种经验模型，可以用来估计城市环境中的传输损耗。

需要注意的是，以上仅是一些常见的无线传输损耗公式和模型，实际应用中还需要根据具体情况选择适当的模型和公式。

空间损耗计算公式

隔墙阻挡：5～20dB 楼层阻挡：＞20dB，室内损耗值是楼层高度的函数，-1.9dB/层家具和其它障碍物的阻挡：2～15dB厚玻璃：6～10dB 火车车厢的穿透损耗为：15～30dB 电梯的穿透损耗：30dB左右茂密树叶损耗：
距离损耗已知
工作频率（MHz） 433
已知工作距离（m）
5000
未知损耗（dB） 99.15915801
已知工作频率（MHz）
433
已知灵敏度（dBm）
-110
已知发射功率（dBm）
20
电波在自由空间传播的损耗公式:Lbs =32.45+20lgF(MHz)+20lgD(km)
电波在自由空间传播的损耗公式:Lbs
=32.45+20lgF(MHz)+20 lgD(km)
自由空间损耗公式：空间损耗=20lg（F） +20lg（D）+32.4；
天线近场和远场分界点：
R=2D^2/波长单位要一致
村模型
固定移动台高度（m）
1.5
经验估算有10dB左右的偏差
未知路径衰减（dB）
151.6114826
接收天线增益（dBi） 0
支持衰减损耗(dB) 164
未知支持距离(KM) 174.1855418
针对城市环境的奥村模型
已知通信距离（Km）
5
已知频率（MHz）
433
奥村模型已知基站高度（m）
10
注：使用场景距离1-100km，基站高度30-1000m，频率200MHz-2GHz；上述经验估Байду номын сангаас有10dB左右的偏差
射频链路预算发射功率（dBm） 20

自由空间路径损耗模型

自由空间路径损耗模型一、引言自由空间路径损耗模型是无线通信领域中常用的一种模型，用于描述无线信号在自由空间中传播过程中的信号损耗情况。

该模型基于电磁波的传播特性和自由空间中的阻抗特性，通过计算距离和频率等参数，可以估计信号在传播过程中的损耗情况。

本文将介绍自由空间路径损耗模型的原理、计算公式以及应用场景。

二、自由空间路径损耗模型的原理自由空间路径损耗模型是基于电磁波在自由空间中传播的特性来建立的。

根据电磁波传播的规律，信号在自由空间中的损耗主要取决于传播距离和频率。

在传播距离相同的情况下，频率越高，损耗越大。

这是因为高频信号的波长较短，更容易受到自由空间中的散射、反射和衰减等因素的影响。

三、自由空间路径损耗模型的计算公式自由空间路径损耗模型的计算公式如下：路径损耗(dB) = 20log10(d) + 20log10(f) - 147.55其中，路径损耗是以分贝（dB）为单位的，表示信号在传播过程中的损耗情况；d是传播距离，单位为米（m）；f是信号的频率，单位为赫兹（Hz）。

四、自由空间路径损耗模型的应用场景自由空间路径损耗模型主要应用于无线通信系统的规划和设计中。

通过该模型，可以估计信号在不同距离和频率下的损耗情况，从而确定无线设备的传输距离和功率要求。

在无线通信系统的建设过程中，合理地选择信号的频率和功率，可以有效地提高信号的覆盖范围和质量。

自由空间路径损耗模型还可以应用于无线信号强度的预测和建模。

通过测量不同距离和频率下的信号强度，可以建立信号强度的模型，为无线定位、无线室内覆盖等应用提供参考。

五、总结自由空间路径损耗模型是无线通信领域中常用的一种模型，用于描述无线信号在自由空间中传播过程中的信号损耗情况。

该模型基于电磁波的传播特性和自由空间中的阻抗特性，通过计算距离和频率等参数，可以估计信号在传播过程中的损耗情况。

自由空间路径损耗模型在无线通信系统的规划和设计中起着重要的作用，可以优化无线设备的传输距离和功率要求。

ka频段自由空间损耗

ka频段自由空间损耗ka频段是指卫星通信中的高频段，频率范围为26.5GHz至40GHz。

在ka频段中，由于频率较高，传输的信号波长短，所以其自由空间损耗也相对较大。

本文将以ka频段自由空间损耗为主题，从频段特点、损耗计算方法和应用等方面进行阐述。

我们来了解一下ka频段的特点。

ka频段作为卫星通信中的高频段，具有较高的传输速率和大的频谱资源，可以满足大容量、高速率的通信需求。

与此同时，由于频率较高，ka频段的传输距离相对较短，穿透能力较弱，容易受到大气、雨滴等因素的影响。

因此，在实际应用中，需要对ka频段的自由空间损耗进行合理的估计和补偿。

那么，如何计算ka频段的自由空间损耗呢？在卫星通信中，自由空间损耗是指信号在传输过程中由于自由空间的传播而引起的损耗。

根据公式，自由空间损耗与传输距离、频率和天线增益等因素有关。

在ka频段中，自由空间损耗的计算可以通过以下公式进行：L = 20log(d) + 20log(f) + 20log(4π/c) - G其中，L为自由空间损耗（单位为dB），d为传输距离（单位为米），f为频率（单位为赫兹），c为光速（约为3×10^8米/秒），G为天线增益（单位为dBi）。

通过这个公式，我们可以根据传输距离和频率等参数来计算ka频段的自由空间损耗。

除了计算自由空间损耗，我们还可以通过使用高增益天线来补偿损耗。

高增益天线可以提高信号的接收和发送效果，从而降低自由空间损耗对通信质量的影响。

在ka频段的应用中，使用高增益天线是一种常见的解决方案。

在实际应用中，ka频段有着广泛的应用领域。

首先，ka频段广泛应用于卫星通信领域。

由于其高传输速率和大频谱资源，ka频段可以满足高清视频、互联网接入等大容量通信需求，因此在卫星通信领域得到了广泛的应用。

其次，ka频段也可以用于地球观测、气象监测等领域。

通过卫星在ka频段上的观测，可以获取地球表面的高分辨率图像和大气状况等信息，为科学研究和气象预测提供重要数据支持。

天线空间损耗计算公式

天线空间损耗计算公式天线空间损耗是无线通信中的重要参数之一，它表示信号在传播过程中由于电波的传输和天线之间的相互作用而产生的损失。

天线空间损耗的计算公式是通过分析和模拟天线辐射和传输特性得出的。

首先，天线空间损耗与天线的方向性有着密切的关系。

对于方向性较高的天线，信号在传输过程中的损耗会相对较小。

而对于非方向性的天线，信号传输过程中的损耗就会相对较大。

这是因为方向性较高的天线能够将信号集中在一个较小的方向范围内发射，从而减少信号在传播过程中的衰减。

其次，天线空间损耗还与天线之间的距离有关。

在距离较近的情况下，信号的传输损耗会相对较小。

而当距离增大时，信号会受到空气、建筑物和其他障碍物的阻挡和干扰，从而导致信号的传输损耗增大。

而在计算天线空间损耗时，一般采用的公式是自由空间传输损耗公式，即FSL（Free Space Loss）公式。

该公式是基于自由空间中电磁波传播的简化模型得出的。

FSL公式如下：L = 20 * log10(d) + 20 * log10(f) + 20 * log10(4π/c)其中L表示天线空间损耗，d表示天线之间的距离，f表示信号的频率，c表示光速。

通过对FSL公式的计算，可以得出天线空间损耗的数值。

这个数值可以帮助工程师们在无线通信系统的规划和设计中进行参考。

例如，在无线网络的部署过程中，工程师们可以通过计算天线空间损耗来评估不同天线放置位置的效果，从而选择最佳的方案。

此外，天线空间损耗的计算还可以帮助工程师们优化信号覆盖范围，减少数据传输中的错误率。

通过合理设置天线的高度和方向，可以减少信号在传输中的损失，提高通信质量。

总之，天线空间损耗的计算公式是无线通信中一项重要的技术工具。

它可以帮助工程师们评估信号的传输特性，优化无线网络的布局和覆盖范围，提高通信质量。

在无线通信技术的发展中，我们需要不断研究和探索更加精确和实用的天线空间损耗计算方法，以应对日益增长的通信需求。

自由空间损耗的计算-整理

dbm1011121314152025304050607080901003152375541074357455047094843495950615152523553115380544555055755594861076357655067096843695970617152375543574709495951525311544555615663575558375913598260476107635765506709695971527311744575617663775538884490484350935286544555795695579758885971604761166181624164906684684370937286744575797695779778884022462449775226542055795713582959316022610561816250631563756624681869777226742075797713782979318022建筑物穿透损耗说明phswlan模测数据可以参照这两个表模测点的电平值小于或等于下公式计算值2025303025303535401010151515201515202020251015152015202025152020202525308108108101010900m损耗1800m损耗2100m损耗2450m损耗cdmagsmwcdmatd未装修的电梯轿箱db装修好的电梯轿箱db模测点电平值发射功率10dbm自由空间损耗建筑物穿透损耗车体损耗db南方写字楼的墙壁db北方写字楼的墙壁db南方宾馆墙壁db北方宾馆墙壁db普通玻璃db玻璃幕墙db防紫外线玻璃db石膏板吊顶db3245db20lgkmmhzpl0124939l20lgf30lgd2828lg30lg20
50 65.50 71.52 72.86 74.20

空间传播衰耗公式及其他一些经验值

WLAN室内传播模型无线局域网室内覆盖的主要特点是：覆盖范围较小，环境变动较大。

一般情况下我们选取以下两种适用于WLAN的模型进行分析。

由于室内无线环境千差万别，在规划中需根据实际情况选择参考模型与模型系数。

(1) Devasirvatham模型Devasirvatham模型又称线性路径衰减模型，公式如下：Pl(d,f)[dB]为室内路径损耗＝其中，为自由空间损耗＝d：传播路径；f：电波频率；a：模型系数(2) 衰减因子模型就电波空间传播损耗来说，2.4GHz频段的电磁波有近似的路径传播损耗。

公式为：PathLoss(dB) = 46 +10* n*Log D（m）其中，D为传播路径，n为衰减因子。

针对不同的无线环境，衰减因子n的取值有所不同。

在自由空间中，路径衰减与距离的平方成正比，即衰减因子为2。

在建筑物内，距离对路径损耗的影响将明显大于自由空间。

一般来说，对于全开放环境下n的取值为2.0～2.5；对于半开放环境下n的取值为2.5～3.0；对于较封闭环境下n的取值为3.0～3.5。

典型路径传播损耗理论计算值如表1。

现阶段可提供的2.4GHz电磁波对于各种建筑材质的穿透损耗的经验值如下：●隔墙的阻挡（砖墙厚度100mm ~300mm）：20-40dB；●楼层的阻挡：30dB以上；●木制家具、门和其他木板隔墙阻挡2-15dB；●厚玻璃（12mm）：10dB（2450MHz）开阔空间内，设计覆盖距离尽量不要超过30m。

●如果天线目标区域之间有20mm左右薄墙阻隔时，设计覆盖距离尽量不要超过20m。

●如果天线与目标区域之间有较多高于1.5m的家具等阻隔时，设计覆盖距离尽量不要超过20m。

●如果天线安装在长走廊的一端，设计覆盖距离尽量不要超过20m。

●如果天线与目标区域之间有一个拐角时，设计覆盖距离尽量不要超过15m。

●如果天线与目标区域之间有多个拐角时，设计覆盖距离尽量不要超过10m。

●不要进行隔楼层进行覆盖。

手机信号在空间的损耗及对照表

手机信号在空间的损耗及对照表信号在空气中传输是有损耗的，频率越高损耗越大。

所以一般军用的频率都很低，无线广播频率频率100MHz左右所以比手机频率800MHz以上传输更远。

所以同样的功率GSM900MHz的手机信号增强器效果要比WCDMA2100MHz的效果更好。

为什么23dBm的手机信号增强器主机比20dBm的功率高一倍,却在室内安装效差不多呢？答：如果安装在室内，信号在线材中就损耗掉了，强3个dBm普通的线也就多接10几米而已。

所以在室内安装两台20dBm（100mW）的主机效果一般都会超过一台33dBm（2W）的主机。

但在室外就不一样了，如果下表，10000米损耗约111dB,20000米损耗约为117dB,6dBm的功率就多了10000米。

-信号空间损耗对照表信号空间损耗公式：Lbs =32.45+20lgF(MHz)+20lgD(km)信号空间损对照表:900MHz1800MHz1900MHz2100MHz2400MHz距离(米)损耗dB损耗dB损耗dB损耗dB损耗dB131.45 37.56 38.03 38.89 40.05237.47 43.58 44.05 44.91 46.07340.99 47.10 47.57 48.43 49.59443.49 49.60 50.07 50.93 52.09545.43 51.54 52.01 52.87 54.03647.01 53.12 53.59 54.45 55.61748.35 54.46 54.93 55.79 56.95849.51 55.62 56.09 56.95 58.11950.53 56.64 57.11 57.97 59.131051.45 57.56 58.03 58.89 60.052057.47 63.58 64.05 64.91 66.073060.99 67.10 67.57 68.43 69.594063.49 69.60 70.07 70.93 72.095065.43 71.54 72.01 72.87 74.036067.01 73.12 73.59 74.45 75.617068.35 74.46 74.93 75.79 76.958069.51 75.62 76.09 76.95 78.119070.53 76.64 77.11 77.97 79.1310071.45 77.56 78.03 78.89 80.0520077.47 83.58 84.05 84.91 86.0730080.99 87.10 87.57 88.43 89.5940083.49 89.60 90.07 90.93 92.0950085.43 91.54 92.01 92.87 94.0360087.01 93.12 93.59 94.45 95.6170088.35 94.46 94.93 95.79 96.9580089.51 95.62 96.09 96.95 98.1190090.53 96.64 97.11 97.97 99.13100091.4597.56 98.03 98.89 100.05200097.47 103.58 104.05 104.91 106.073000100.99 107.10 107.57 108.43 109.594000103.49 109.60 110.07 110.93 112.095000105.43 111.54 112.01 112.87 114.036000107.01 113.12 113.59 114.45 115.617000108.35 114.46 114.93 115.79 116.958000109.51 115.62 116.09 116.95 118.119000110.53 116.64 117.11 117.97 119.1310000111.45 117.56 118.03 118.89 120.0520000117.47 123.58 124.05 124.91 126.0730000120.99 127.10 127.57 128.43 129.5940000123.49 129.60 130.07 130.93 132.0950000125.43 131.54 132.01 132.87 134.0360000127.01 133.12 133.59 134.45 135.6170000128.35 134.46 134.93 135.79 136.9580000129.51 135.62 136.09 136.95 138.1190000130.53 136.64 137.11 137.97 139.13100000131.45 137.56 138.03 138.89 140.05原文地址：/Loss_signal.html版权所有：转载必须包含原文地址坤若手机信号放大器。

信号传播计算公式

信号传播计算公式信号传播的计算公式取决于信号类型、传播媒介以及所考虑的具体参数。

以下是一些常见的信号传播计算公式：1、自由空间路径损耗公式（Friis公式）：用于计算无线信号在自由空间中的传播损耗。

(L = \left( \frac{4\pi d}{\lambda} \right)^2)其中，(L) 是路径损耗，(d) 是发送和接收天线之间的距离，(\lambda) 是信号的波长。

实际应用中，通常会用增益、发射功率、接收灵敏度等参数来计算接收到的信号强度。

2、衰减公式：对于有线信号，如电缆中的电信号，衰减通常与电缆长度和信号频率有关。

(A = e^{-\alpha d})其中，(A) 是信号的衰减，(\alpha) 是衰减系数（单位通常是dB/km或dB/ft），(d) 是电缆长度。

3、电磁波在介质中的传播速度公式：(v = \frac{c}{n})其中，(v) 是电磁波在介质中的速度，(c) 是光速（约3x10^8 m/s），(n) 是介质的折射率。

4、天线增益和有效面积的关系：(G = \frac{4\pi A_e}{\lambda^2})其中，(G) 是天线的增益，(A_e) 是天线的有效面积，(\lambda) 是波长。

这个公式通常用于计算天线的性能。

5、香农-哈特莱定理（信道容量公式）：用于计算在有噪声的通信信道中，理论上可达到的最大信息传输速率。

(C = B \log_2 \left( 1 + \frac{S}{N} \right))其中，(C) 是信道容量（单位通常是比特每秒），(B) 是信道带宽（单位是Hz），(S) 是信号功率，(N) 是噪声功率。

这个公式是信息论中的基本定理之一。

以上公式只是一些例子，实际上信号传播的计算可能涉及更复杂的模型和参数。

在进行具体的信号传播计算时，需要根据所考虑的信号类型、传播环境以及所需精度来选择合适的公式和模型。

射频链路预算范文

射频链路预算范文在进行射频链路预算之前，需要明确一些基本参数，如传输距离、频率带宽、天线增益、发送功率、接收灵敏度等。

这些参数的选择将直接影响到射频链路预算的结果。

第一步是计算自由空间损耗，根据传输距离和天线之间的距离来确定信号在自由空间中的衰减。

自由空间损耗可以由以下公式计算得出：PL(dB) = 20log(d) + 20log(f) + 20log(4π/c)其中，PL为自由空间损耗（dB），d为传输距离（米），f为频率（Hz），c为光速（米/秒）。

第二步是计算路径损耗，考虑到信号在传输过程中会受到障碍物和干扰的影响，进一步降低信号的功率。

路径损耗可以通过经验公式或射频仿真软件来估算，具体的计算方法因具体情况而异。

第三步是确定发送功率和接收灵敏度。

根据计算得到的路径损耗，可以通过以下公式来确定所需的发送功率和接收灵敏度：Pt=Pr+PL+Lm+Mc其中，Pt为发送功率（dBm），Pr为接收灵敏度（dBm），PL为路径损耗（dB），Lm为附加的衰减或噪声（dB），Mc为连接亏损或多径损失（dB）。

通过以上三个步骤的计算，我们就可以得到射频链路预算的结果。

除了上述的基本计算步骤，还可以添加一些额外的参数计算，如多径效应、干扰等，以满足实际应用的需求。

射频链路预算在无线通信系统的设计和优化中起着重要的作用。

它可以帮助工程师评估和优化射频链路的性能，提高系统的可靠性和质量。

同时，射频链路预算也是建设和维护通信系统成本的重要参考依据。

只有通过合理的射频链路预算，才能在有限的资源和预算范围内实现高效的通信系统。

总结起来，射频链路预算是无线通信系统设计中不可或缺的一部分。

它通过计算和估算信号的衰减和损失，确定所需的发送功率和接收灵敏度，从而使通信系统能够在合理的预算范围内正常运行。

它不仅能够提高系统的性能和可靠性，还可以帮助工程师优化资源的利用，降低建设和维护成本。

因此，射频链路预算在无线通信系统设计和优化中具有重要的意义。

自由空间损耗公式

自由空间损耗垂直隔离度Ls=32.45+20Log 10(F MHz )+20log 10(D Km )LV=28+40log(d/波长)Ls=92.45+20Log 10(FG Hz )+20log 10(D Km )L(dB)=69.55+77-13.82log10h1-a(h2)+(44.9-6.55log10h1)log10dkm-K K=4.78log 2(10fMHz)－18.33log 10fMHz+40.94a(h2)=(1.1log10fMHz-0.7)×2－(1.56log10fMHz－0.8)=1.23环境电磁波许辐长1.为安全区，指在1.为中间区，指在超过二级标准地隧道模型波长=0.352941176LV46.091907850隔离度>=84.85隔离度>=下行增益+15dB PS ：15dB 为余量S波段 2.7G~3.2G1.3.1 一级标准为安全区，指在该环境电磁波强度下长期居住、工作、生活的一切人群（包括婴儿、孕妇和老弱病残者），均不会受到任何有害影响的区1.3.2 二级标准为中间区，指在该环境电磁波强度下长期居住、工作和生活的一切人群（包括婴儿、孕妇和老弱病残者）可能引起潜在性不良反应的区域超过二级标准地区，对人体可带来有害影响；在此区内可作绿化或种植农作物，但禁止建造居民住宅及人群经常活动的一切公共设施，如到任何有害影响的区域；新建、改建或扩建电台、电视台和雷达站等发射天线，在其居民覆盖区内，必须符合“一级标准”的要在性不良反应的区域；在此区内可建造工厂和机关，但不许建造居民住宅、学较、医院和疗养院等，已建造的必须采取适当的防群经常活动的一切公共设施，如机关、工厂、商店和影剧院等；如在此区内已有这些建筑，则应采取措施，或限制辐射时间。

”的要求。

当的防护措施。

无线电空间传输损耗衰减计算

无线电空间传输损耗衰减计算无线传输路径分析是无线传输网络设计的重要步骤，通过对传输路径的分析便于网络设计者根据无线链路的裕量大小选择合适类型的天线（方向，极化，增益等指标），安装天线高度，选择合适的馈缆和长度等。

下面将简单介绍一下无线传输路径分析中的自由空间损耗的计算，信号接收强度的计算，链路系统裕量的计算几个主要方面的内容。

1.自由空间损耗的计算自由空间损耗是指电磁波在传输路径中的衰落,计算公式如下：Lbf=32.5+20lgF+20lgDLbf=自由空间损耗(dB)D=距离（km）F=频率(MHz）2400MHz：Lbf=100+20lgD5800MHz：Lbf=108+20lgD以上公式是在气温25度，1个大气压的理想情况的计算公式。

下表列出典型自由空间损耗值距离（km）路径损耗@2.4GHz（dB）1 2 3 4 5 6 7 -100 -106 -110 -112 -114 -116 -1178 9 10 -118 -119 -12015 20 25 30 35 40 45 50 -124 -126 -128 -130 -131 -132 -133 -134通过查找上表和通过公式计算我们可以得到从发射站到接收站电磁波传输的理论衰落.2.信号接收强度的计算：信号接收强度是指接收站设备接收到的无线信号的强度。

RSS=Pt+Gr+Gt-Lc-LbfRSS=接收信号强度Pt=发射功率Gr=接收天线增益Gt=发射天线增益Lc=电缆和缆头的衰耗Lbf=自由空间损耗举例说明，如果发射站与接收站两站点相距25Km，设备发射功率20dBm，发射天线增益为17dBi，接收天线增益为24dBi，电缆和缆头损耗3dBi。

则接收信号强度 RSS=20+17+24-3-128=-70dB3.链路系统裕量SFM(Syetem Fade Margin)的计算链路系统裕量是指接收站设备实际接收到的无线信号与接收站设备允许的最低接收阈值（设备接收灵敏度）相比多的富裕dB数值。

自由空间损耗概述

自由空间损耗自由空间损耗可以表示为发射的功率t P 与天线接收的功率r P 之比，或者用该比率的对数值乘以10,这样可用分贝作为单位。

一个理想的全向天线，自由空间损耗是：22)4(cfd P P r t π= 式中：t P ------传输天线的信号功率r P ------接收天线的信号功率d-------天线之间的传播距离c-------光速f---载波频率也可表示为：410lg 20lg()t dB r P df L P cπ== 20lg ()20lg ()147.56()f HZ d m dB ==- 20lg ()20lg ()92.4()f GHZ d km dB =++ (1)对有些天线还必须考虑天线的增益，这时所遵循的自由空间损耗等式为：2222224)()4(c Af G A A f cd G G c fd P P tr t r r t ππ===补：G ---有效增益r G ---接收天线的增益t G ---传输天线的增益A ---有效面积r A ---接收天线的有效面积t A ---传输天线的有效面积f ---载波频率c ---光速此时等式为：20lg 20lg 10lg()169.54()dB r t L f d A A dB =-+-+ (2)因而，如果天线的尺寸和间距相同的话，载波的波长越长（载波的频率f 越低），则自由空间路径的损耗就越高，对比一下等式(1)式和(2)式是很有意义的。

等式(1)表明，随着频率的增加，自由空间的损耗也增加，这说明频率越高，损耗就变得更加难以接受。

然而等式(2)表明，人们可以很容易地用天线增益对这部分增加的损耗加以补偿。

事实上，在高频处存在着净增益，其他的因素仍保持常量。

等式(1)说明当距离固定时，频率增加所导致增加的损耗为20lgf,。

然而，假如考虑天线增益及固定的天线面积，则损耗的变化为-lgf,也就是说，在较高的频率处确实存在着损耗的减少。

空间自由损耗公式

空间自由损耗公式哎呀，一提到“空间自由损耗公式”，这可真是个让人有点头疼但又特别有趣的话题。

先来说说啥是空间自由损耗公式哈。

简单来讲，它就是用来描述电磁波在空间传播时能量逐渐减少的一个数学表达式。

就好像你在操场上大声喊一个同学的名字，声音传得越远，听起来就越轻，这就是一种能量的损耗。

咱就拿手机信号来说吧。

你有没有过这样的经历，在一个偏僻的地方，手机信号特别差，打电话都断断续续的？这就是因为电磁波在传播过程中受到了空间自由损耗的影响。

空间自由损耗公式能帮我们算出来，信号到底减弱了多少。

比如说，有一次我和朋友去爬山，爬到了山顶上。

我想着这地方视野开阔，信号应该挺好的，就准备给家里打个电话报平安。

结果呢，电话拨通了，我这边能听到家里人的声音，清楚得很，可家里人老是说听不清我说话，声音时有时无的。

这时候我就想到了空间自由损耗公式。

山顶离基站远，电磁波传过来的时候能量损失大，可不就影响通话质量了嘛。

再说说卫星通信。

卫星在天上那么老远的地方，要把信号传到地球上，这中间得经过多少空间自由损耗啊！所以卫星发射的信号功率就得特别大，才能保证咱们在地上能接收到有用的信息。

在实际应用中，空间自由损耗公式对于设计无线通信系统可太重要了。

工程师们得根据这个公式，计算出合适的发射功率、天线增益啥的，才能让咱们的手机、无线网络啥的好用。

要是没算准，那可能就会出现信号不好、网络卡顿的情况，那可太让人抓狂啦！比如说在一些大型商场里，人一多，大家都在用手机，这时候信号要是不好，连个支付都半天搞不定，多耽误事儿啊。

这其实也和空间自由损耗以及通信系统的设计有关系。

还有啊，现在的 5G 技术发展得那么快，对空间自由损耗的研究和应用就更重要啦。

5G 信号频率高，传播过程中的损耗相对也大，所以得想更多的办法来解决这个问题。

总之，空间自由损耗公式虽然看起来有点复杂，但是它在我们的日常生活中可是起着不小的作用呢。

从手机通信到卫星导航，从无线网络到广播电视，到处都有它的影子。
