接触网零件 - 软横跨
接触网零件 - 软横跨.
代号为JL31-89。一 般用于杵头杆或耳环 杆有角度的处所。如 软横跨横承力索钢柱 上、回流线跨越的增 高架上。
角形垫块
代号为JL30-89。用于钢柱软横 跨上、下部定位绳的软横跨固定 角钢处，安装时球面贴软横跨固 定角钢，平面在垫片、螺母侧。
球形垫快
OU型调整螺栓
OU型调整螺栓，用于混凝 土软横跨柱，进行横向承力索、 上下部定位绳调整。两端与双耳 件连接。
代号为JHJL21(Ⅱ)-96。 用于安装软横跨定位 器及上部定位绳安装 斜拉线或悬吊滑轮。
定位环线夹
代号：JL21(G)-96
1、钢质的参考重量0.58kg， 铜质的参考重量0.62kg 2、适用于软横跨Ф9mm～Ф11.5mm 的定位索上悬吊悬挂或安装定位器 3、最大水平和垂直工作荷重分别为 2.5kN、4.9kN 4、滑动荷重不小于4.9kN 5、水平和垂直破坏荷重分别不小于 7.5kN、14.7kN 6、螺栓紧固力矩44N· m
单横承力索线夹
标准代号：JHJL23-96改
用于软横跨单横承力索安 装吊线及下部定位绳安装 直吊线。
1、钢质的参考重量为0.58kg ， 铜质的参考重量为0.62kg
2、适用于截面积为50～80mm2 软横跨横承力索处悬挂吊线
3、最大垂直工作荷重7.9kN 4、滑动荷重不小于9.8kN
5、破坏荷重不小于23.7kN
6、螺栓紧固力矩44N· m
用于软横跨 双横承力索 安装直吊线
双横承力索线夹
代号：JL24(G)-96
1、钢质的参考重量为0.56kg ， 铜质的参考重量为0.60kg
2、适用于截面积为50～80mm2 软横跨横承力索处悬挂吊线
3、最大垂直工作荷重7.9kN；滑动荷重不小于9.8kN；破坏荷重 不小于23.7kN；螺栓紧固力矩44N· m
接触网设备与结构—软横跨与硬横跨
的钢柱和钢筋混凝土柱的连接。
节点1、2在双横承力索时的安装
联板
双耳楔型线夹
当使用双横承力索时，节点 1、2的装配如图
所示，主要区别是在绝缘和双横承力索间增
加联板。
节点5
节点5作用相当于一个腕臂
中间柱，在整个站场软横跨定
位中，采用最普遍的是节点5。
为了保护承力索 ，悬挂点
出承力索需要加装铜合金预绞
负载传递给支柱。由于负载不大，故采用GJ－50镀锌钢绞线。
不管是接地侧绝缘子还是上、下行股道间的横向电分段绝缘子，
它们一方面起绝缘作用，另一方面起连接作用。
横向承力索和上部固定绳间，通过两股直径为4.0mm的镀锌铁线拧成的直吊弦连接
起来；上、下部固定绳间，通过两股直径为4.0mm的镀锌铁线拧成的斜拉线将鞍子或悬
软横跨节点概念
软横跨节点是指软横跨所跨越线路的装配形式。
接触网链形悬挂软横跨节点示意图
为了设计及施工的方便，把软横跨各种装配形式经过归纳综合，制定了15种节点类型。
接触网链形悬挂软横跨节点1、2、3、4安装图
节点1、2适用于13m或
15m高的钢柱连接。
节点3、4适用于地面以上
12m的钢筋混凝土柱。
三、求横向承力索各股道悬挂点至支柱悬挂点的垂直距离y
分别对各悬挂点取分离体并取矩得：
y1A＝ FA·X LA
T
y2A＝ FA·X 2 A Q1A X 2 A X LA
T
FA·X iA Qi 1 AX iA X i 1 A
i
yiA＝
i 1
T
同理：y1B＝ FB ·X 1B
03 在线路较多的站场上用绝缘软横跨可节约大
接触网工程 第五章 软横跨安装作业指导书

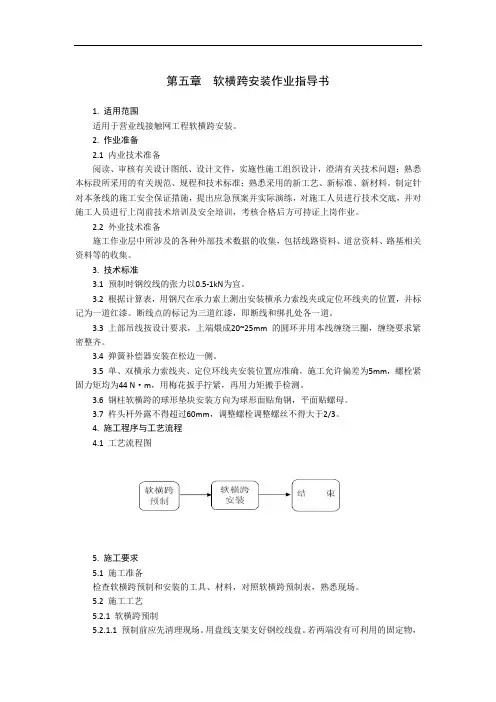

第五章软横跨安装作业指导书1. 适用范围适用于营业线接触网工程软横跨安装。
2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。
制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。
3. 技术标准3.1 预制时钢绞线的张力以0.5-1kN为宜。
3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或定位环线夹的位置，并标记为一道红漆。
断线点的标记为三道红漆，即断线和绑扎处各一道。
3.3 上部吊线按设计要求，上端煨成20~25mm 的圆环并用本线缠绕三圈，缠绕要求紧密整齐。
3.4 弹簧补偿器安装在松边一侧。
3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为5mm，螺栓紧固力矩均为44 N·m，用梅花扳手拧紧，再用力矩搬手检测。
3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。
3.7 杵头杆外露不得超过60mm，调整螺栓调整螺丝不得大于2/3。
4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。
5.2 施工工艺5.2.1 软横跨预制5.2.1.1 预制前应先清理现场。
用盘线支架支好钢绞线盘。
若两端没有可利用的固定物，需打两处临时地锚。
展放钢绞线前，一端先做好回头，然后展放钢绞线，用φ4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。
通过手板葫芦与另一端地锚联结。
5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。
5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。
17软横跨
软（硬）横跨软（硬）横跨一、简介二、技术标准三、检修工艺及方法（一）、检查（二）、更换（三）、调整（四）、紧固四、风险与控制五、安全注意事项一、简介软（硬）横跨指多股道接触悬挂通过横向线索悬挂在线路两侧支柱的装配方式。
1、软横跨组成12341234支柱横向承力索上部定位索下部定位索2、软横跨安装形式软横跨所采用的结构视其所设地点和接触网线路情况而定，为简化软横跨结构表示方式，使用“节点”来划分不同的软横跨结构。
接触网链形悬挂软横跨节点示意图如下图所示。
1:钢柱2:横向承力索3:上部定位索4:下部定位索节点1、2用于软横跨与地面13M或15M高钢柱的连接结构，节点1用于非站台侧的连接。
适用范围节点一15:固定角钢6:角形垫块7:600杵头杆8:悬式绝缘子9:79杵座楔形线夹10:1600杵头杆11:50杵座楔形线夹1:钢柱2:横向承力索3:上部定位索4:下部定位索5:固定角钢适用范围节点1、2用于软横跨与地面13M或15M高钢柱的连接结构，节点2用于站台侧的连接。
当CX大于6M时,节点2的横向承力索绝缘子串下移,且与上、下部定位索绝缘子串在同一垂直平面内，另将悬吊上部定位索的吊弦外移至点画线处。
节点二6:角形垫块7:600杵头杆8:悬式绝缘子9:79杵座楔形线夹10:1600杵头杆11:50钢绞线12:50双耳楔形线夹13:球头连棍14:50杵座楔形线夹15:直吊弦16:承力索线夹17:定位环线夹18:U形线夹1：170钢筋混泥土支柱2：横向承力索3：上部定位索4：下部定位索5：520固定角钢适用范围节点3、4用于软横跨与地面12M以上高钢筋混凝土柱的连接结构，节点3用于非站台侧。
当一对软横跨的一侧安装开式螺旋扣后，另一侧取消。
节点三6：630固定角钢7：400耳环8：双耳连接器9：焊接杵环10：悬式绝缘子11：双耳挂板12：开式螺旋扣13：70双耳楔形线夹14：50杵座楔形线夹1：170钢筋混泥土支柱2：横向承力索3：上部定位索4：下部定位索5：520固定角钢6：630固定7：400耳环杆适用范围节点3、4用于软横跨与地面12M以上高钢筋混凝土柱的连接结构，节点4用于站台铡的连接。
接触网软横跨节点解释
接触网软横跨节点解释：
1、节点1：适用于13m或15m的钢柱，软横跨下全为电气化股道
2、节点2：同样适用于13m或15m的钢柱，但软横跨下不全为电气化股道，一般在侧边有非电气化股道。
3、节点3：同节点1一样，但支柱为钢筋混凝土支柱。
4、节点4：同节点2一样，支柱同样为钢筋混凝土支柱。
5、节点5：适用于无交叉，直线等区域，形式和区间正定位相似。
（为站场最常用的节点方式）
6、节点6：和道岔定位相似，下锚向一个方向去。
（一支全补，一支半补，承力索滑轮有长短之分）
7、节点7：也和道岔定位相似，下锚向两个方向去。
（也是一支全补，一支半补，承力索滑轮有长短之分）
8、节点8：股道间电分段，股道间电气分开。
（无站台，股道间要求电气分开）
9、节点9：站台上方安全分段，股道电气不分开。
（有站台的，股道之间不要求电气分开）
10、节点10：一支为工作支，一支为非工作支，非支抬高200㎜～250㎜，用双股铁线用夹环拉起。
11、节点11：非工作支抬高，接触线从下部固定绳下方通过，用双股铁线用夹环拉起。
12、节点12：非工作支抬高，接触线从下部固定绳上方通过，用双股铁线用夹环拉起。
13、节点13：中间站台电分段，站台上方安全分段，股道间电气分开。
（有站台要求电气分开的股道之间）
14、节点14：站场防串中心锚结，下部同节点5。
15、节点15：中锚绳穿过软横跨的形式。
软(硬)横跨常见缺陷与故障案例分析(高铁接触网检修)
若最小间距小于 400mm ，则需 按下列方法调整。 （ 1）滑轮组挂在横向承力索与上部固定绳之间，拉动滑轮组， 使滑轮组受力，最短吊 弦松弛。 （ 2）放开最短吊弦，放松至横向承力索与上部固定绳间最小 间距大于 400mm 某一适 当位置（最短吊弦若短可更换）。 （ 3）松开滑轮组，使最短吊弦受力并测其值大于 400mm 即 可。
3．上、下部固定绳应呈水平状态，允许有平缓的负弛度，5 股 道及以下不超过100mm ， 5 股道以上不超过 200mm 。
4．直吊弦用两股 4.0mm 镀锌铁线扭合制成，上端通过横向 承力索线夹固定在横向承 力索上，下端通过横向承力索线夹或 U 型线夹（定位环线夹）与上部固定绳连接，直吊弦应在承力 索的正上方。
软横跨检调
2．检查调整双横承力索的受力状态；
若受力不均匀，调整方法是重新做承力索回头。
回头制做如下：
（ 1）在横向承力索上打紧线器，铁塔上挂铁线套，用双 钩或手扳葫芦连接起来。
（ 2）短杉木杆斜插在铁塔斜撑中，操作人站在杉木杆上 紧双钩紧线器或手扳葫芦使之 受力，横向承力索松弛。
（ 3）打开横向承力索回头，根据测量情况重新做回头并 连接牢固，松开双钩或手搬葫 芦观察，受力若还不均匀时， 还应重新做回头，直至标准为止。
➢ 2、施工单位作业前安全风险研判不到位。没有认真执行施工 方案、人身及行车安全保障方案内第一章第七条 “对既有的软 横跨支柱逐一检查，确认支柱状态良好，无明显的外观破损， 对软横跨绳索锈蚀程度、受力状态进行逐一确认，消除更换过 程中支柱断裂、软横跨绳索断脱的风险”的规定。
➢ 3、施工单位紧急情况下的应急处置常识培训缺失，作业人员 自我保护意识不强。在经过某供电段的营业线施工安全培训后， 未再组织开展应急处置的相关培训。
接触网的软横跨
软横跨一、软横跨的组成多股道的站场（3股道以上）接触悬挂通过横向线索悬挂在线路在线路两侧的支柱上，这种装配方式称为软横跨。
软横跨由站场线路两侧支柱和悬挂在支柱上的横向承力索、上部固定绳、下部固定绳、及支持和连接它们的零件组成。
如图2—10—1所示。
横向承力索是软横跨的主要构件，承受各股道纵向接触悬挂的全部垂直负荷，根据负载重量有单根承力索组成的单横向承力索和双根承力索组成的双横向承力索。
在横向承力索下方布置有上、下固定绳，用以在水平方向固定线索。
横向承力索与上部固定绳之间用一根直径6mm 镀锌铁线或3根直径4mm 的镀锌铁丝编成的垂直吊线连接。
由于横向承力索承重较大，因此选用GJ —70镀锌钢绞线，根据计算可选用一根或两根。
上部固定绳的作用是固定各股道的纵向承力索，并将纵向承力索的水平负载传递给支柱。
下部固定绳的作用是固定定位器，以便对接触线按技术要求定位，并将接触线的水平负载传递给支柱。
上部固定绳与下部固定绳之间用两根直径4mm 的镀锌铁丝编成的垂直吊线连接。
由于上、下部固定绳只承受水平力，负载不大，所以一般采用GJ —50镀锌钢绞线。
我国目前采用的软横跨是绝缘式软横跨，即横向承力索、上部固定绳、下部固定绳均对地绝缘。
绝缘式软横跨便于带电检修。
二、软横跨的节点由于软横跨的种类较多，结构比较复杂，所用的零部件也多，调整也比较麻烦。
为了能表达各种类型软横跨装配，在设计上通常将软横跨结构分解归纳为一图2-10-1 软横跨示意图 1—横向承力索；2—上部固定绳；3—下部固定绳；4—直吊线；5—斜吊线； 6—纵向承力索；7—定位器；8—接触线；9—悬式绝缘子；10—钢柱；11—站台定数量的节点。
用不同的节点结合起来，便组成不同类型的软横跨形式，可满足不同情况的悬挂要求。
链形悬挂软横跨安装如图2—10—2所示。
三、软横跨的的基本要求及其安装安装好的软横跨应保证架设悬挂负荷后，软横跨各部尺寸符合设计规定；各绝缘子串及零配件安装位置正确、整齐、美观；直吊线要垂直；上、下部固定绳基本上呈水平状态。
接触网中的软横跨与硬横跨
接触网中的软横跨与硬横跨作者：杜巧玲吴文艾来源：《科技风》2017年第17期摘要：目前，随着国内外高速铁路的迅速发展，软横跨与硬横跨被广泛采用，比如我国的“八纵八横”及广（州）深（圳）线等，在国外，比如法国、英国、日本等国家都对它们有广泛的应用。
一般情况下，接触网的单线路腕臂架设方式不适合于站场，如果站场中单线路支柱腕臂架设过多会影响行车作业效率以及车站工作值班人员对信号的瞭望；其次如果股道间距太小难以满足单线路设立支柱的要求，所以站场中多采用软横跨或硬横跨形式。
关键词：接触网；硬横跨；软横跨一、软横跨与硬横跨概述（一）软横跨我们将站场中多股道接触悬挂通过单横向或者双横向线索悬挂在站场两侧支柱上的这种线路腕臂装配方式称为软横跨，软横跨通过它的各部分是否对地绝缘分为绝缘软横跨和非绝缘软横跨，目前出于对检修人员的安全考虑我国常用的是绝缘软横跨，便于它的带电检修。
（二）硬横跨我们将站场中多股道接触悬挂通过钢架结构架设在线路两侧支柱上方的线路腕臂装配方式称为硬横跨。
硬横跨分为一般斜拉式连续硬横跨和大跨度斜拉式连续硬横跨两种类型。
二、软横跨与硬横跨的结构组成（一）软横跨的结构分析由下图可以看出软横跨的组成：线路两侧的支柱，该支柱可以采用钢柱或钢筋混凝土支柱；线路上方的横向承力索，它是软横跨的主要构件，起着承受各股道接触悬挂的全部垂直负载，根据负载重量分为单横向承力索和双横向承力索；一般情况下横向承力索选用GJ—70镀锌钢绞线，根据承受的重量并且计算可选用一根或两根；上、下部定位索，它的作用是将线索在水平方向上加以固定；横向承力索与上部固定绳之间用垂直的吊弦连接，各股道的纵向负载一般由上部固定绳进行固定，同时将其水平负载传递给支柱，下部固定绳一般用于对定位器进行固定，以满足对各股道接触线定位的技术要求，同时用于给支柱将接触线上的水平负载进行传递。
上部固定绳与下部固定绳之间用垂直吊线连接，上、下部固定绳一般采用GJ—50镀锌钢绞线。
_动车论坛_接触网零件——软横跨定位装置
接触网零件——软横跨定位装置
单、双横承力索线夹
（1）用途与配合
线夹固定在单根或平行的两根80mm2（或100mm2）截面的铜包钢芯绞线上。
线夹下部要留有能穿过4根直径为φ3.0～φ5.5mm金属吊线的孔，并且要安装方便。
（2）性能
1）垂直拉伸破坏荷重不小于23.7kN。
2）线夹与横承力索间的滑动荷重不小于9.8kN。
经振动及疲劳试验后，破坏荷重值与规定的最小值相比下降不大于5%，不应出现裂纹、变形等现象。
定位环线夹
（1）用途与分类：
分类：分为定位环线夹、加长型定位环线夹、带耳定位环线夹
用途：线夹应能适用于标称截面80mm2（或100mm2）的铜包钢定位绳线材。
带耳定位环线夹用于连接悬吊滑轮并连接吊线；定位环线夹用于连接侧线软横跨定位器或连接吊线；、加长型定位环线夹用于连接侧线软横跨定位器并补偿侧线与正线股道高差。
（2）性能：
1）最大水平工作荷重为3.0 kN。
2）最大垂直工作荷重为5.0kN。
3）滑动荷重不小于4.9 kN。
4）水平破坏荷重不小于9 .0kN。
5）垂直破坏荷重不小于15.0kN。
接触网4-3第四章 软横跨
Cm-1
Q1
Q2
Qj-2
a1
a2
aj-2
aj-1
2020/4/17
Qj-1 aj
Qi aj+1
Qj+1 aj+2
Qj+2 am-`
Qm-1 am
软横跨
三、软横跨绳索的预制及计算 ㈤ 求横向承力索分段长度
2020/4/17
软横跨
三、软横跨绳索的预制及计算
2020/4/17
软横跨
习题课
试确定如图2—11—20所示钢柱双横软横跨的结构尺寸。支柱类型
软横跨
一、软横跨的结构 组成：横向承力索、上部定位索、下部定位索、 软横跨节点。
2020/4/17
软横跨
二、软横跨的节点
2020/4/17
软横跨
二、软横跨的节点
结点1、2：表示软横跨在钢柱上的装配形式(1表示非站台 侧，2表示站台侧)。
结点3、4：表示软横跨在钢筋混凝土支柱上的装配形式(3 表示非站台侧，4表示站台侧)。
2020/4/17
软横跨
三、软横跨绳索的预制及计算
2020/4/17
软横跨
三、软横跨绳索的预制及计算
2020/4/17
软横跨
三、软横跨绳索的预制及计算
2020/4/17
软横跨
三、软横跨绳索的预制及计算
2020/4/17
软横跨
三、软横跨绳索的预制及计算
2020/4/17
软横跨
三、软横跨绳索的预制及计算
2)图解法：将已知的数据按一定比例，绘在坐标纸上，然后用 曲线尺寸描绘横向承力索的悬线，在吊弦固定点外，将悬线 和上部定位索间引垂线即得吊弦长度。
接触网软横跨和硬横梁施工
2021/9/10
15
1.角型垫块
2. 耳环杆（600） 3.绝缘子
2021/9/10
16
4.双耳连接器
5.LV型连板
2021/9/10
17
6. 双耳楔形线夹（70型）
7.软横跨固定角钢
2021/9/10
18
8.球形垫块
9. 耳环杆（1000，1600）
×
球形面贴角钢，平面贴螺母
√
2021/9/10
12.69 13.69 0.87
7.855 10.725 7.07 8.59 5.87 8.61
39
四、施工
• (1) 软横跨预制
• 1) 预制前应先清理场地。用线盘支架支好铜包钢绞线盘。 展放铜包钢绞线前，一端先做好回头，然后展放铜包钢绞 线，用Φ4.0铁线将回头固定在一端地锚上,另一端打上楔形 紧线器。通过铜包钢绞线与另一端地锚联结。
41
2021/9/10
42
(2) 软横跨安装
1) 将预制好的横向承力索、上部固定绳及绝缘子等零件运 至现场。按标记分散至各支柱。
2) 将盘成圈的横向承力索、上部固定绳展开。根据软横跨 预制图直吊弦长度，将横向承力索与上部固定绳逐根联结。
3) 将绝缘子和其它联结零件按图装配好，与钢筋混凝土软 横跨柱联结的开式螺旋扣横向承力索的丝扣置于中间位置， 上部固定绳的丝扣放到最长的位置。
二、分类
1. 绝缘软横跨 2. 非绝缘软横跨
2021/9/10
6
8 直吊弦
2021/9/10
绝缘软横跨
7
双横承力索和上部 固定绳对地不绝缘
2021/9/10
非绝缘软横跨
8
双横承力索对地不绝缘
接触网 软横跨与硬横跨的维护
第五节 接触悬挂的维护
第五节 接触悬挂的维护
第五节 接触悬挂的维护
八、软横跨与硬横跨的维护
（二）硬横跨 硬横梁一般使用格构式结构（跨距较小时，也可以使用实腹结构），主要有
由角钢制成的矩形（截面为矩形）格构式硬横梁和钢管制成的三角形（截面为三 角形）格构式硬横梁。
我国吊柱一般为“Y”形，吊柱的两柱脚间距一般为1300mm，采用大柱脚间 距可以减少吊柱对硬横梁产生的次应力，吊柱通过固定杆连接在在硬横跨的下弦 杆上。
第五节 接触悬挂的维护
八、软横跨与硬横跨的维护
（一）软横跨 多股道的接触悬挂借助数根线索悬挂到布置在这些线路两侧的两根支柱上，
这种装置称为软横跨。 2、软横跨的节点 软横跨所采用的结构视其所设地点的线路情况而定，其结构形式可用节点的
组合方式来表示。软横跨的节点形式共有14种。各节点示意图如图1-93所示。 ►节点1、2适用于：13m、15m钢柱，节点2用于站台上。当Cx>6m时，节点2
生卡滞的现象，当卡滞后，吊索会将接触线拉高，从而使导高发生变化。
第五节 接触悬挂的维护
八、软横跨与硬横跨的维护
（二）硬横跨 硬横跨结构如图 1-94 所示，硬横跨从结构上分为吊柱硬横跨和定位索硬横
跨，吊柱硬横跨主要由硬横梁和吊柱组成，接触悬挂通过腕臂装置固定在吊柱上， 如图1-94（a）图所示。定位索硬横跨主要由硬横梁和上下部定位绳组成，如图194（b）。弹性链形悬挂硬横跨结构示意图，如图1-95所示。在站场中使用硬横 梁的主要优点为：采用硬横跨可以提高接触网的稳定性，减少列车高速通过时接 触网震动对相邻线路的接触悬挂的干扰，明显改善了弓网的受流质量；硬横跨便 于工厂化预制，提高了施工效率、减少了调整工作量；硬横跨结构可以降低对支 柱高度、弯距和基础承载能力的要求；在大型客站采用硬横跨结构比软横跨整齐、 美观。其主要缺点为投资较大、结构较笨重、钢结构防锈成本高，横向跨距不易 过大。
接触网软横跨安装工法
接触网软横跨安装工法(TLEJGF－92－37)铁道部电气化工程局一、前言软横跨是站场接触网一种主要支持结构形式，它是由支柱和悬挂在支柱上的横承力索、上下部固定索及连接零件组成。
精确确定软横跨各部结构尺寸，是接触网施工的重要工序，此工序解决的好安装后便可一次成形达标。
1986年6月电气化工程局在郑洛线施工中首创软横跨电算新工艺，并先后在大秦丁程、鹰厦线、湘黔线等接触网施工中推广应用。
本工法以电算技术为核心，运用微机对测量数据和其他原始数据进行处理，自动检算后，绘出软横跨预制施工图。
照此图安装可一次成形达标，从而保证了工程质量和施工安全，为提高施工队伍的技术素质和现代化管理水平奠定了基础。
二、工法特点1．改进了传统的施工工艺，利用微机处理计算数据，5～8分钟内输出预制施工图，准确率达100％。
2．能确保安装后一次到位达标，避免了多次调整工序，减少了工人高空作业次数。
3．软件通用性强，操作简单。
三、适用范围适用于电气化铁路接触网软横跨安装施工。
四、工艺原理依据静力平衡原理及软横跨受力后的几何形状，将负载的计算转化为结构尺寸的计算，并据此进行地面预制和安装，实现支持结构和各种构件一次到位达标。
五、施工工艺1．工艺流程(见下图)2．操作要求(1)测量所用器具须按计量法规定进行周检，支柱偏斜值须用仪器测量，不得用线坠目测，测量数据要准确齐全。
(2)微机操作时，输入数据必须准确无误。
(3)预制要严格执行施工工艺的要求。
(4)安装时不得随便变更连接零件。
六、机具设备施工使用机具设备见下表。
七、劳动组织软横跨安装需18～28人，其中测量5人，计算1人，预制4～6人，安装8～16人。
八、质量要求1．施工中严格执行《铁路电力牵引供电施工规范》(TBJ208—86)及《铁路电力牵引供电工程质量评定验收标准》(TBJ421—87)中的有关规定。
2．测量仪器须置稳调平，读数后，应再次检查水准器。
3．线间距测量时总长误差不得大于5cm。
接触网中的软横跨与硬横跨
节点 ' 用于软横跨跨越中间站台时的绝缘装配% 节点 $% 用于软横跨与线路转换时的装配结构"相当于锚 段关节处转换柱的结构装配% 节点 $$ 用于当下锚线索抬高不超过下部定位索时悬挂非 工作支的装配结构% 节点 $) 用于当下锚线索抬高超过下部定位索时悬挂非工 作支的装配结构% 节点 $( 相当于节点 B 和节点 ' 的组合"也就是用于软横 跨跨越中间站台时的横向绝缘分段% 节点 $3 用 于 在 软 横 跨 上 设 置 防 窜 中 心 锚 结 时 的 装 配 结构# ' 二( 硬横跨的结构分析 硬横跨的结构如下图 ) 所示#
图 $ 软横跨节点结构示意图 我国常采用的软横跨安装结构中按 $3 节点分析安装! 节点 $ 用于软横跨与 $(C或 $:C高的钢柱连接% 节点 ) 用于软横跨与站台侧 $(C或 $:C高的钢柱连接% 节点 ( 用于软横跨与地面以上 $)C高的钢筋混凝土支柱 连接% 节点 3 用于软横跨与站台侧地面以上 $)C高的钢筋混凝 土支柱连接% 节点 : 相当于中间支柱的腕臂装配结构"也就是说它只悬 挂于一组工作支接触悬挂的装配% 节点 0$1 用于道岔支柱的腕臂装配结构"其中节点 0 用于 道岔支柱的 T型或者 l型的装配"节点 1 用于道岔支柱 Tl型 的装配% 节点 B 用于软横跨的横向绝缘分段%
