室内照明电路基本知识
家庭电路知识点总结笔记
家庭电路知识点总结笔记一、家庭电路概述家庭电路是指连接在住宅内的供电系统，包括配电线路、电源插座、开关、照明设备等设备，以及相应的保护装置。
合理的家庭电路设计和施工可以保障家庭用电的安全和便利，同时也可以节约用电成本。
在进行家庭电路设计和安装时，需要遵守相关的电气安全规范和标准，确保电路的可靠性和安全性。
本文将对家庭电路常见的知识点进行总结，包括常见的电气元件、电路连接方式、保护装置等内容。
二、家庭电路常见的电气元件1. 电源插座：电源插座用于连接家用电器和电子设备，一般包括二孔插座和三孔插座两种类型。
在设计家庭电路时，需要根据不同用电设备的功率和电流要求来选择合适的插座型号和数量。
2. 电灯开关：电灯开关用于控制照明设备的开关，一般包括单控开关、双控开关、三联单控开关等多种类型。
在选择开关时，需要考虑控制方式、安装位置和电路连接方式等因素。
3. 照明设备：照明设备包括各种不同类型的灯具和灯泡，例如吊灯、筒灯、壁灯、台灯等。
在设计家庭照明电路时，需要考虑灯具的种类、功率和布局，以确保照明效果和节能性能。
4. 电路连接器：电路连接器用于连接电源线和配电线路，包括插头、插座、开关、终端盒等。
在进行电路布线时，需要使用合格的电路连接器，并正确安装和接线，以确保连接的可靠性和安全性。
5. 电气保护器：电气保护器用于保护家庭电路和设备免受电气故障和短路的影响，包括漏电保护器、过载保护器、短路保护器等。
在设计家庭电路时，需要根据不同的需求和要求来选择合适的保护装置，并进行正确的安装和调试。
6. 电缆和线路：电缆和线路用于传输电力和信号，包括电源线、控制线、通信线、数据线等多种类型。
在进行电路布线时，需要选择合适的电缆和线路，并进行正确的敷设和保护，以确保电路的正常运行和安全性能。
三、家庭电路的连接方式1. 并联连接：并联连接是指多个电器或灯具同时连接在一个电源线路上，各个电器之间并没有直接的串联关系。
并联连接可以实现不同电器之间的独立控制和独立供电，同时也可以有效地平衡电路负载和节约用电成本。
照明电路基础知识
照明电路基础知识嘿，朋友们！今天咱来聊聊照明电路基础知识哈。
你想想，这电就像个小精灵，在电线里跑来跑去，可神奇啦！照明电路呢，就像是给这些小精灵铺的路，让它们能乖乖地跑到灯泡那，把灯点亮。
咱家里的那些灯啊，开关一按，“啪”，亮了！这背后可都是照明电路在默默工作呢。
就好像是一场精彩演出背后的工作人员，虽然咱看不见，但没了他们可不行。
那这照明电路是咋组成的呢？首先得有电源吧，就像人得吃饭才有劲干活一样，电源就是给电路提供能量的。
然后就是电线啦，这电线就像是道路，让电能够顺畅地通过。
还有开关呀，开关就像是个指挥官，你让它开它就开，让它关它就关。
最后就是灯泡啦，这可是主角呀，所有的努力都是为了让它发光发亮呢。
咱平常可得注意安全哦。
你说要是不小心弄出点啥问题，那不就麻烦啦？比如说电线破了皮，那可不得了，就像路坏了一样，电小精灵可能就乱跑啦，多危险呀！所以咱得好好爱护这些电路。
还有啊，你知道为啥有的灯亮一些，有的灯暗一些吗？这就跟灯泡的功率有关系啦。
就像大力士和小力士，大力士能干更重的活，功率大的灯泡就能更亮堂呢。
要是家里的灯突然不亮了，咱也别慌。
先看看是不是开关没开对，再检查检查灯泡有没有坏。
要是都没问题，那可能就是电路出毛病啦，这时候可别自己乱捣鼓，得找专业的人来帮忙。
照明电路其实并不难理解，只要咱多留心，多观察，就能明白它的小秘密啦。
你想想，每天回到家，打开灯，一片明亮，这都是照明电路的功劳呀。
咱可得好好谢谢这些默默工作的小家伙们呢！总之呢，照明电路就是我们生活中的小帮手，给我们带来了光明和便利。
我们要好好了解它，爱护它，让它更好地为我们服务呀！怎么样，是不是觉得照明电路挺有意思的呀？。

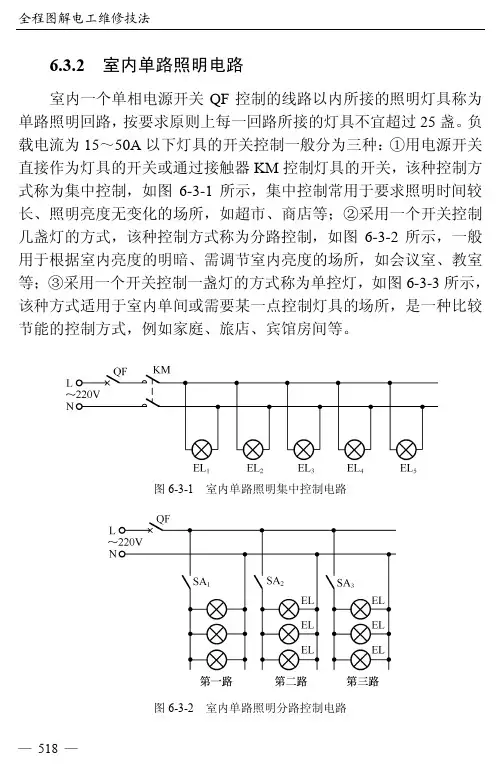

室内单路照明电路_全程图解电工维修技法_[共15页]
![室内单路照明电路_全程图解电工维修技法_[共15页]](https://img.taocdn.com/s3/m/b26019ddbb68a98270fefa71.png)
全程图解电工维修技法— 518 —6.3.2 室内单路照明电路室内一个单相电源开关QF 控制的线路以内所接的照明灯具称为单路照明回路，按要求原则上每一回路所接的灯具不宜超过25盏。
负载电流为15～50A 以下灯具的开关控制一般分为三种：①用电源开关直接作为灯具的开关或通过接触器KM 控制灯具的开关，该种控制方式称为集中控制，如图6-3-1所示，集中控制常用于要求照明时间较长、照明亮度无变化的场所，如超市、商店等；②采用一个开关控制几盏灯的方式，该种控制方式称为分路控制，如图6-3-2所示，一般用于根据室内亮度的明暗、需调节室内亮度的场所，如会议室、教室等；③采用一个开关控制一盏灯的方式称为单控灯，如图6-3-3所示，该种方式适用于室内单间或需要某一点控制灯具的场所，是一种比较节能的控制方式，例如家庭、旅店、宾馆房间等。
图6-3-1 室内单路照明集中控制电路图6-3-2 室内单路照明分路控制电路第6章 低压配电与电气线路— 519 —图6-3-3 室内单路照明单控灯电路一、单路照明回路故障排除的基本思路① 应了解故障的性质是短路故障还是断路故障，是部分线路断路还是进线断路，是线路接第一灯具之前断路还是两个灯具之间的线路断路。
② 应了解线路的敷设方式是明装还是暗装。
③ 应了解线路的路径走向、接头位置及采用导线的材质，如铜线、铝线，若采用电线管敷线还应了解分线盒和接线盒的位置。
在几种敷设线的方式中暗管敷线的线路由于不直观，排除故障时应掌握一定的线管敷线要求及接线盒设置、开关设置位置的相关知识才能较快排除故障。
二、暗管敷设照明线路的常用方式我们以两室两厅一卫单元楼房为例予以介绍，其房内照明电路一般为单回路、单独控制方式电路。
由图6-3-4所示照明电路平面图可以看出，照明电源线由暗装照明配电箱，经1号电线管穿至1号灯，由1号灯位经3号电线管穿至2号灯位，由2号灯位经5号电线管穿至3号灯位，由3号灯位经7号电线管穿入4号灯位，由4号灯位经9号电线管穿至5号灯位，由5号灯位经11号电线管穿入6号灯位结束（为终端）。

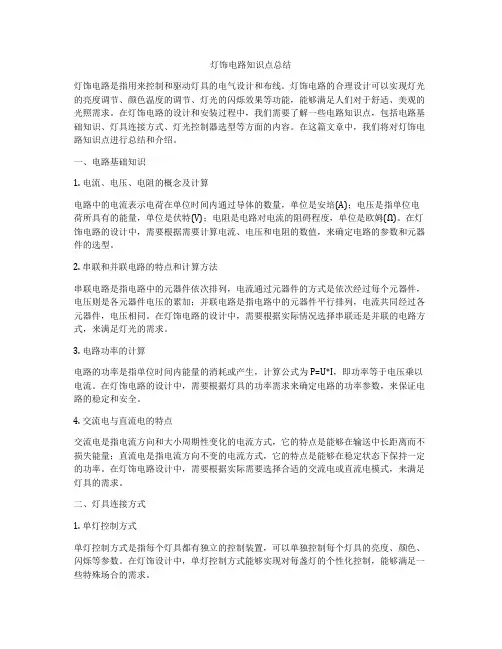

灯饰电路知识点总结
灯饰电路知识点总结灯饰电路是指用来控制和驱动灯具的电气设计和布线。
灯饰电路的合理设计可以实现灯光的亮度调节、颜色温度的调节、灯光的闪烁效果等功能，能够满足人们对于舒适、美观的光照需求。
在灯饰电路的设计和安装过程中，我们需要了解一些电路知识点，包括电路基础知识、灯具连接方式、灯光控制器选型等方面的内容。
在这篇文章中，我们将对灯饰电路知识点进行总结和介绍。
一、电路基础知识1. 电流、电压、电阻的概念及计算电路中的电流表示电荷在单位时间内通过导体的数量，单位是安培(A)；电压是指单位电荷所具有的能量，单位是伏特(V)；电阻是电路对电流的阻碍程度，单位是欧姆(Ω)。
在灯饰电路的设计中，需要根据需要计算电流、电压和电阻的数值，来确定电路的参数和元器件的选型。
2. 串联和并联电路的特点和计算方法串联电路是指电路中的元器件依次排列，电流通过元器件的方式是依次经过每个元器件，电压则是各元器件电压的累加；并联电路是指电路中的元器件平行排列，电流共同经过各元器件，电压相同。
在灯饰电路的设计中，需要根据实际情况选择串联还是并联的电路方式，来满足灯光的需求。
3. 电路功率的计算电路的功率是指单位时间内能量的消耗或产生，计算公式为P=U*I，即功率等于电压乘以电流。
在灯饰电路的设计中，需要根据灯具的功率需求来确定电路的功率参数，来保证电路的稳定和安全。
4. 交流电与直流电的特点交流电是指电流方向和大小周期性变化的电流方式，它的特点是能够在输送中长距离而不损失能量；直流电是指电流方向不变的电流方式，它的特点是能够在稳定状态下保持一定的功率。
在灯饰电路设计中，需要根据实际需要选择合适的交流电或直流电模式，来满足灯具的需求。
二、灯具连接方式1. 单灯控制方式单灯控制方式是指每个灯具都有独立的控制装置，可以单独控制每个灯具的亮度、颜色、闪烁等参数。
在灯饰设计中，单灯控制方式能够实现对每盏灯的个性化控制，能够满足一些特殊场合的需求。

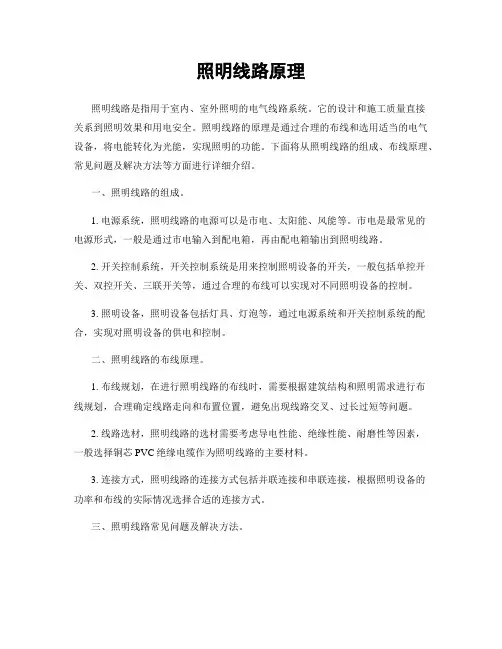

照明线路原理
照明线路原理照明线路是指用于室内、室外照明的电气线路系统。
它的设计和施工质量直接关系到照明效果和用电安全。
照明线路的原理是通过合理的布线和选用适当的电气设备，将电能转化为光能，实现照明的功能。
下面将从照明线路的组成、布线原理、常见问题及解决方法等方面进行详细介绍。
一、照明线路的组成。
1. 电源系统，照明线路的电源可以是市电、太阳能、风能等。
市电是最常见的电源形式，一般是通过市电输入到配电箱，再由配电箱输出到照明线路。
2. 开关控制系统，开关控制系统是用来控制照明设备的开关，一般包括单控开关、双控开关、三联开关等，通过合理的布线可以实现对不同照明设备的控制。
3. 照明设备，照明设备包括灯具、灯泡等，通过电源系统和开关控制系统的配合，实现对照明设备的供电和控制。
二、照明线路的布线原理。
1. 布线规划，在进行照明线路的布线时，需要根据建筑结构和照明需求进行布线规划，合理确定线路走向和布置位置，避免出现线路交叉、过长过短等问题。
2. 线路选材，照明线路的选材需要考虑导电性能、绝缘性能、耐磨性等因素，一般选择铜芯PVC绝缘电缆作为照明线路的主要材料。
3. 连接方式，照明线路的连接方式包括并联连接和串联连接，根据照明设备的功率和布线的实际情况选择合适的连接方式。
三、照明线路常见问题及解决方法。
1. 线路漏电，线路漏电是照明线路常见的安全隐患，一般是由于绝缘老化、线路短路等原因引起的。
解决方法是定期检查线路绝缘状态，及时更换老化的绝缘材料。
2. 线路过载，线路过载是指线路承载电流超过设计负荷，容易引起线路发热、起火等问题。
解决方法是合理设计线路负荷，确保线路承载能力符合实际需求。
3. 线路故障，线路故障包括断路、短路等，一般是由于线路老化、外力损坏等原因引起的。
解决方法是定期检查线路状态，及时修复线路故障。
综上所述，照明线路的原理包括组成、布线原理、常见问题及解决方法等方面。
合理的照明线路设计和施工对于照明效果和用电安全至关重要，需要在实际工程中严格按照标准要求进行操作，确保照明线路的可靠性和安全性。

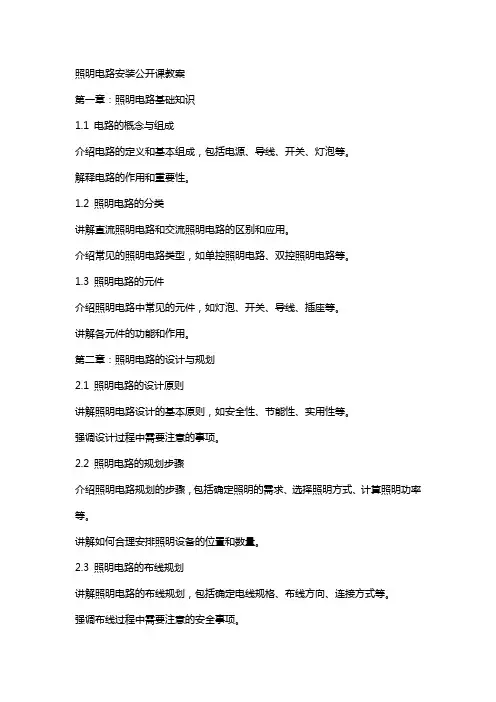

照明电路安装公开课教案
照明电路安装公开课教案第一章：照明电路基础知识1.1 电路的概念与组成介绍电路的定义和基本组成，包括电源、导线、开关、灯泡等。
解释电路的作用和重要性。
1.2 照明电路的分类讲解直流照明电路和交流照明电路的区别和应用。
介绍常见的照明电路类型，如单控照明电路、双控照明电路等。
1.3 照明电路的元件介绍照明电路中常见的元件，如灯泡、开关、导线、插座等。
讲解各元件的功能和作用。
第二章：照明电路的设计与规划2.1 照明电路的设计原则讲解照明电路设计的基本原则，如安全性、节能性、实用性等。
强调设计过程中需要注意的事项。
2.2 照明电路的规划步骤介绍照明电路规划的步骤，包括确定照明的需求、选择照明方式、计算照明功率等。
讲解如何合理安排照明设备的位置和数量。
2.3 照明电路的布线规划讲解照明电路的布线规划，包括确定电线规格、布线方向、连接方式等。
强调布线过程中需要注意的安全事项。
第三章：照明电路的安装与调试3.1 照明电路的安装步骤介绍照明电路的安装步骤，包括固定灯具、连接电线、接线等。
讲解安装过程中需要注意的细节和技巧。
3.2 照明电路的调试与检测讲解照明电路调试的目的和方法，如检查电路的通断、电压等。
介绍常用的调试工具和检测方法。
3.3 照明电路的故障排除介绍照明电路常见故障的现象和原因。
讲解排除故障的方法和步骤。
第四章：照明电路的维护与保养4.1 照明电路的维护知识讲解照明电路维护的重要性，包括定期检查、清洁、更换损坏元件等。
介绍维护的基本方法和注意事项。
4.2 照明电路的保养技巧介绍照明电路保养的方法，如延长灯具寿命、降低能耗等。
讲解保养过程中需要注意的问题。
4.3 照明电路的安全常识讲解照明电路使用中的安全注意事项，如避免触电、短路等事故。
介绍应对紧急情况的方法和措施。
第五章：照明电路的节能与环保5.1 照明电路的节能措施讲解照明电路节能的方法，如选择节能灯具、合理设计照明系统等。
强调节能的重要性和好处。
室内照明线路配线
选择合适的灯具
根据照明需求和室内装饰风格 ，选择合适的灯具款式和规格
。
布线规划
根据照明布局，规划合理的布 线路径和方式，确保线路安装
方便、美观。
预留扩展空间
在布线规划时，应考虑未来可 能的功能变化和扩展需求，预
留适当的扩展空间。
安全措施与注意事项
遵循电气安全规范
在照明线路设计和安装过 程中，应遵循国家和地方 的电气安全规范，确保安 全可靠。
安全问题与预防措施
总结词
重视安全问题，采取预防措施降低风险。
详细描述
室内照明线路配线涉及到用电安全问题，应采取相应的 预防措施降低风险。例如，定期检查线路和电器设备， 及时发现和修复隐患；不私拉乱接电线，避免使用多路 转接插头；注意电器设备的功率和电流，避免超负荷使 用；采用漏电保护器等安全装置，提高用电安全保障； 教育使用者正确使用电器设备和开关插座，避免误操作 造成安全事故。
为了保护导线不受外界环境的影响和 保证用电安全，需要在导线上包裹绝 缘材料，如聚氯乙烯绝缘线。
配线附件
开关、插座
用于控制照明灯具的开关和提供电源插座，可根据实际需求选择 合适的型号和规格。
配电箱
用于集中控制室内照明线路的电源和分配电能的设备，应选择符合 安全标准的合格产品。
连接器、端子排等附件
用于连接导线、固定线路和方便安装维修，应选用质量可靠的产品。
电路图种类
电路图的识读
电路图分为原理图、接线图、安装图 等，每种图都有不同的用途和表示方 法。
识读电路图需要掌握一定的电气知识， 了解电路中各元件的作用和工作原理， 以及电路的基本控制和保护功能。
电路图符号
电路图中的各种电器元件、导线和连 接件都有规定的符号表示，这些符号 是国际通用的。
基本照明电路及模拟家用照明线路安装PPT课件
紧凑型荧光灯
广东朗易得光电科技有限公司
GUANGDONG LUXWATT OPTO SEMICONDUC基TO本R照S C明O电.,L路TD及模拟家用照明线路安装
陶瓷金属卤化物灯采用电子镇流器，可配制成高级办公照明灯具，进入高档 办公室应用，也可以进入家庭照明领域，另一种应用可用于汽车照明。
光效：90~100LM / W 色温：3000~4000K 显色：89~92 Ra 平均寿命：20000h 功率范围： 35W、70W、
150W、300W
陶瓷金属卤化物灯
LED灯泡采用高性能环保材料，优质铝材车加工，表面经过特殊氧化处理。 结构新颖，安装方便，无汞环保，无电磁辐射，节能资源，是取代传统白织灯 和金卤灯的理想选择。主要应用在品牌专卖店、商场、酒店、写字楼、家居等 照明场所。
光通量：360-430Lm 色温：3000K、6500K 显色：70 Ra以上 寿命：3万小时以上 功率范围： 6-7W
氙气灯亮度大，发出的亮色调与太阳光比较接近，消耗功率低，可靠性高， 不受车上电压波动影响，大幅度提高了夜间行车的可视度。目前，只有新款高 档车才配置使用了这种新型前大灯。HID灯被誉为二十一世纪革命性汽车照明产 品，HID氙气灯取代传统卤素灯将是汽车乃至照明领域发展的大势所趋。
光效：50LM / W 色温：4200K~10000K 显色：大于65 Ra 平均寿命：10000h 功率范围： 35W、55W
光效：40-60LM / W 色温：5500K 显色：35-50 Ra 平均寿命：10000h 功率范围： 50-1000W
照明电路工作原理
照明电路工作原理
照明电路是通过控制电流和电压来提供光源的电源和控制。
它由电源、开关、灯具和相关电缆组成。
工作原理如下：
1. 电源：照明电路通常使用交流电源供电，例如市电。
电源负责提供电流和电压，以确保灯具正常工作。
2. 开关：开关用于控制灯具的开关状态。
开关可以是机械式的也可以是电子式的，它们打开或关闭电路，使得灯具可以工作或停止。
3. 灯具：灯具是将电能转化为光能的装置。
它们可以是白炽灯、荧光灯、LED灯等。
灯具通过电流传输到灯丝、气体或半导
体中，使其发出光。
4. 电缆：电缆用于连接电源、开关和灯具之间的电路。
它们承载着电流的传输。
当开关关闭时，电流从电源通过电缆流向灯具。
灯具的负载电阻使电流流过灯丝、气体或半导体，从而使其发光。
当开关打开时，电路断开，导致电流无法流向灯具，灯具停止工作。
需要注意的是，无论是机械式开关还是电子式开关，它们都应该能够承受照明电路中的额定电流和电压。
此外，为了确保安全，照明电路通常还会配备过载保护装置，以防止电流过大而引起火灾或其他危险。
总之，照明电路通过控制电流和电压来提供光源的电源和控制。
它涉及到电源、开关、灯具和电缆之间的连接和相互作用。
室内照明设计基础知识
室内照明设计基础知识室内照明设计基础知识光照的作用，对人的视觉功能极为重要。
没有光就看不到一切，这是一般的常识。
就室内环境设计面言，光照不仅能满足人的视觉功能的需要，而且是美化环境必不可少的物质条件。
下面给大家介绍室内照明设计基础知识，欢迎阅读!室内照明设计基础知识光的种类光照可以构成空间，并能起到改变空间、美化空间的作用。
它直接影响物体的视觉大小、形状、质感和色彩，以至直接影响到环境的艺术效果。
照明用光随灯具品种和造型不同，产生不同的光照效果。
所产生的光线，可分为直射光、反射光和漫射光三种。
1.直射光是光源直接照射到工作面上的光，直射光的照度高，电能消耗少，为了避免光线直射人眼产生眩光，通常需用灯罩相配合，把光集中照射到工作面上，其中直接照明有广照型、中照型和深照型三种。
2.反射光反射光是利用光亮的镀银反射罩作定向照明，使光线受下部不透明或半透明的灯罩的阻挡，光线的全部或一部分反射到天棚和墙面，然后再向下反射到工作面。
这类光线柔和，视觉舒适，不易产生眩光。
3.漫射光漫射光是利用磨砂玻璃罩、乳白灯罩，或特制的格栅，使光线形成多方向的漫射，或者是由直射光、反射光混合的光线。
漫射光的光质柔和，而且艺术效果颇佳。
在室内照明中，上述三种光线有不同的用处，由于它们之间不同比例的配合就产生了多种照明方式。
照明方式根据光通量的空间分布状况，照明方式可分为以下五种：1.直接照明光线通过灯具射出，其中90%—100%的光通量到达假定的工作面上，这种照明方式为直接照明。
次种照明方式具有强烈的明暗对比，并能造成有趣生动的光影效果，可突出工作面在整个环境中的主导地位，但是由于亮度较高，应防止眩光的产生。
2.半直接照明半直接照明方式是半透明材料制成的灯罩罩住灯泡上部，60%—90%以上的光线使之集中射向工作面，10%—40%被罩光线又经半透明灯罩扩散而向上漫射，其光线比较柔和。
这种灯具常用于较低的房间的一般照明。
由于漫射光线能照亮平顶，使房间顶部高度增加，因而能产生较高的空间感。
初中家庭电路知识点总结
初中家庭电路知识点总结家庭电路是指连接到房屋内部供电系统的电线和设备。
在日常生活中，我们经常使用家庭电路来给房屋提供电力，用于照明、供暖、空调、通信等。
了解家庭电路的知识对于安全使用电力非常重要。
下面将对家庭电路的基本知识进行总结。
一、电路的基本概念1. 电流和电压电流是电子在导体中流动的数量，通常用安培(A)来表示。
电压是电子流动的势能，单位是伏特(V)。
2. 电阻和功率电阻是指电流通过导体时受到的阻碍，单位是欧姆(Ω)。
功率是电流通过导体时产生的能量消耗，单位是瓦特(W)。
3. 并联电路和串联电路在家庭电路中，电器设备通常是连接在并联电路或串联电路中。
并联电路是指两个或多个电器并排连接在一起，供电方式相同。
串联电路是指两个或多个电器依次连接在一起，电流通过每个电器。
二、家庭电路的组成1. 电源家庭电路的电源通常是从供电公司的输电网转换而来的交流电。
家用电路中的电压一般是220伏。
2. 电路保护装置电路保护装置主要包括电闸和保险丝。
电闸是一种可以手动操作的开关，可以控制电路的通断。
保险丝则是在电路中起到过载保护作用，当电流超过设定值时，保险丝会熔断。
3. 电线和插座电线是家庭电路的主要导线，通常是采用铜质导线。
插座则是用于连接电器设备的接口。
4. 电器设备家庭电路中包括了各种各样的电器设备，如照明灯具、电热设备、通信设备等。
这些设备需要根据功率和用途连接到合适的电路中。
三、家庭电路的安全知识1. 用电安全在使用电器设备时，应该注意避免超负荷使用，不要连接太多的电器到同一个插座上。
另外，要定期检查电线和插座是否存在损坏或老化，及时更换。
2. 接地保护家庭电路中应该有良好的接地保护，可以通过接地线来保护人员和设备的安全。
需要特别注意的是，在使用大功率电器设备时，一定要使用有接地插头的插座。
3. 防止触电在家庭电路中，要特别注意防止触电事故。
尤其是在使用水和水的地方，如浴室、厨房等，应该选择具有防水功能的电器设备。
室内照明电路工作原理
室内照明电路工作原理
室内照明电路是通过电能转化为光能来照明室内空间的电路系统。
它的工作原理涉及到电能的供应、电流的控制以及光源的发光。
首先，室内照明电路需要电能供应，通常是通过市电供电或者太阳能等方式获取。
当电源接通后，电能会从电源输入到电路中。
其次，电流的控制是室内照明电路中一个重要的环节。
在照明电路中，通常会使用开关、调光器等设备来控制电流的开关和亮度。
当开关被打开时，电流会流过照明电路，从而供应给灯具。
最后，照明电路中的光源是实现照明的关键。
电流通过灯具时，灯具中的光源（如白炽灯、荧光灯、LED等）会被激活，产
生可见光。
光源的种类和功率可以根据实际需求选择。
整个室内照明电路中，电能的供应、电流的控制和光源的发光是三个主要的工作环节。
通过合理设计和安装照明电路，可以实现室内空间的照明需求，并提供适宜的光照环境。
电灯原理知识点归纳总结
电灯原理知识点归纳总结一、电灯的基本原理电灯是利用电能转变为光能的一种设备，通过电流的作用来产生光线。
它是一种重要的照明装置，用于照明和照明。
电灯的原理可以通过不同的电灯类型来解释，主要包括白炽灯、荧光灯和LED 灯。
1. 白炽灯的原理白炽灯是一种利用金属丝（通常是钨丝）通电后产生辐射能的光源。
其原理是在高温下金属棒或金属丝发出可见光的现象。
当电流通过金属丝时，金属丝会受热并发出白炽的光线。
炽灯的发光原理是在电流通过金属丝时使得金属丝升温，达到一定温度后发出光。
白炽灯的阻性丝受电流作用时，电能转换成热能，产生高温，使得丝温度升高，达到一定温度时金属丝就会发光。
2. 荧光灯的原理荧光灯是一种使用荧光粉和气体放电产生可见光的电光源。
其原理是在灯管内部充满了一种或多种稀有气体，当电流通过气体时，气体放电会激发荧光粉发出可见光。
荧光灯的发光原理是在气体放电的作用下，发射出UV紫外光，紫外光激发荧光粉发出可见光。
3. LED 灯的原理LED 是Light Emitting Diode 的缩写。
它是一种半导体器件，能够将电能直接转化为光能。
当电流通过 p-n 结（正负电荷的结合处）时，半导体材料会发出可见光，这种现象被称为电致发光效应。
在 LED 灯中，电流通过半导体材料时，会激发电子跨能带跃迁，从而产生光子，即发光现象。
二、电灯的构成及工作原理1. 白炽灯的构成及工作原理白炽灯主要由灯丝、灯泡玻璃壳、真空或稀有气体和电路组成。
当电流通过灯丝时，灯丝受热并发出光线，同时灯泡玻璃壳起到保护和隔绝空气的作用。
在真空或稀有气体的环境下，电流通过灯丝时，使其升温并产生可见光，即实现了白炽灯的照明作用。
2. 荧光灯的构成及工作原理荧光灯主要由荧光灯管、电路和启动器组成。
荧光灯管内充满稀有气体和少量水银蒸汽，两端各焊接一对电极，电极通过电路与交流电源相连。
当电路通电后，电极产生电流，激发气体发生放电，激发荧光粉发出可见光。
室内照明电路实验报告
一、实验目的1. 理解室内照明电路的基本组成和原理。
2. 掌握室内照明电路的安装与调试方法。
3. 学会使用相关电工工具和仪器。
4. 了解安全用电和节能知识。
二、实验原理室内照明电路主要由电源、开关、灯具、电线等组成。
电路的原理是利用电源提供电能，通过开关控制电流的通断，使灯具发光。
三、实验设备与材料1. 电源：220V交流电源2. 开关：单联开关、双联开关3. 灯具：吸顶灯、壁灯、吊灯等4. 电线：绝缘电线5. 电工工具：剥线钳、螺丝刀、电工刀等6. 仪器：万用表、测电笔等四、实验步骤1. 电路连接：- 将电源线接入配电箱。
- 根据设计图纸，连接开关、灯具和电线。
- 确保所有连接处牢固可靠。
2. 电路调试：- 打开电源，检查电路是否通电。
- 使用测电笔检测线路是否带电。
- 打开开关，检查灯具是否正常工作。
3. 安全检查：- 检查电路连接处是否有裸露的电线。
- 检查开关、灯具等设备是否完好。
- 确保电路符合安全规范。
4. 节能措施：- 选择节能型灯具，如LED灯。
- 合理设计电路，减少不必要的电路损耗。
- 定期检查电路，及时更换损坏的设备。
五、实验结果与分析1. 成功连接并调试室内照明电路，灯具正常工作。
2. 电路连接牢固，无裸露电线。
3. 开关、灯具等设备完好，符合安全规范。
4. 采用了节能措施，降低了电路损耗。
六、实验总结1. 通过本次实验，掌握了室内照明电路的基本组成和原理。
2. 学会了使用电工工具和仪器，提高了动手能力。
3. 了解了安全用电和节能知识，提高了安全意识。
4. 培养了团队协作和解决问题的能力。
七、个人小结通过本次实验，我对室内照明电路有了更深入的了解，掌握了电路连接、调试和节能措施等知识。
在实验过程中，我遇到了一些问题，如电路连接错误、设备损坏等，但在老师和同学的指导下，我成功解决了这些问题。
这次实验让我认识到，实践是检验真理的唯一标准，只有通过实践，才能真正掌握知识。
八、建议1. 加强实验指导，提高实验效果。
家庭电路知识总结与家庭电路练习题
家庭电路知识总结与家庭电路练习题初中物理的家庭电路知识是很实用的，学会了就能应用，但是还是要有专业人员的陪同下才可以哦。
小编整理了相关资料，希望能帮助到您。
家庭电路知识总结一、基础知识梳理(一)家庭电路的组成1.供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。
2.电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上;作用：测量用户在一定时间内消耗的电能;铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kWh是指每消耗1kWh的电能，电能表的表盘转1500转;读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。
3.总开关位置：在电能表后，保险丝之前;连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。
4.保险丝：作用：在电路电流过大时，自动熔断，切断电路;材料：电阻率较大而熔点较低的铅锑合金制成;原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断;选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。
5.用电器位置：在保险丝后;连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V;控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。
6.插座作用：在家庭电路中插座是为了给可移动电器供电;种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座;三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。
(二)测电笔1.作用：辨别火线和零线，或检查物体是否带电。
电工电子基本操作技能实训室内照明电路的安装与检修
碘钨灯
碘钨灯原理图
高压水银荧光灯原理图
高压水银荧光灯
4.1.3 灯具
5、高压钠灯
4. 1照明电路常用电器
高压钠灯结构图
高压钠灯原理图
4. 2 常用照明电路的安装
4.2.1白炽灯电路的安装
单极开关控制
双联开关控制
双联开关安装方法
4. 2 常用照明电路的安装
4.2.2日光灯电路的安装
日光灯线路的安装
若几个设备共用一个接地装置，接地电阻应按要求最高的为准。
4. 4
4.4.2接地装置的安装
1、接地体的安装
接地装置的安装与检修
接地体的垂直安装
接地体的水平安装
4. 4 接地装置的安装与检修
4.4.2接地装置的安装
2、接地线的安装 接地干线安装时，注意以下几点： 与接地体的连接处要加镶块。 尽可能采用电焊焊接；若采用螺钉压 接，连接处必须作防锈处理，接触面 必须保持平整、严密；在振动场所， 螺钉应加装弹簧垫圈。 接地平线明敷时，应涂以黑色标 明；穿墙时或楼板时应穿管保护； 若采用多股线连接应采用接线鼻。 接地干线若利用已有的金属构件 和设施时，应保证具有良好的导 电连接。
4. 3 室内配线的基本操作
4.3.1室内配线的要求与主要工序
1、室内配线的要求
所选用导线的额定电压应不小于线路的工作电压。导线的绝缘应符合线路的安装方式和 敷设环境的条件。 所选用导线的截面积应满足安全载流量和机械强度的要求。 配线时应尽量避免导线接头。必须有接头时，应采用压接或焊接，并用绝缘胶布将接头 缠好；接头处不应受机械力的作用；穿在管内的导线不允许有接头，必要时尽可能把接头 放在接线盒或灯头盒内。 配线时，应保持水平或垂直敷设。水平敷设时，导线距地面不小于2m；垂直敷设时， 导线距地面不小于2m。否则，应加钢管保护。 当导线穿过楼板时，必须加设钢管以保护；当导线穿墙时，必须加设瓷管保护；当导线 交叉时，必须在每根导线上套塑料管或其它绝缘管。 导线敷设时，与其它管线或设备间的距离必须满足最小间距的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内照明电路基本知识知识目标：1、掌握电击与电灼伤的概念2、了解电流危害人体的因素3、了解单相，两相和跨步电压触电的概念4、了解安全用电的基本要求能力目标：理解安全用电并掌握安全用电的基本要求，能结合工作实际加以应用。
一、电流对人体的危害------电流产生热效应，轻则受伤重则要命1、什么是触电？电流通过人体引起的局部伤害或死亡称为触电。
分为电伤，电击。
电伤（电灼伤}：电流{电弧}对人体外表造成的伤害。
（危险性相对小}电击{电击伤}：电流对人体内部造成的伤害（危险性大}2、电流危害人体的因素（五个）A、电流的大小B、电流的频率C、通电时间的长短D、电流通过的路程E、触电者的身体状况3、说明：通电电流大小，时间对人体的影响二、触电类型——单相、两相和跨步触电种类心有数1、单相触电人体与一相带电体接触所导致的触电事故（实例图）2、两相触电人体同时触及两相带电体所导致的触电事故3、跨步电压触电人体触及跨步电压而造成的触电（1m内约68%的电压降，1—10m内约24%的电压降，10—20m 内约8%的电压降，20m以上电压基本为零）*当人距圆心10m以内，双脚迈开时，（0.8m）势必出现电位差，称为跨步电压。
4、静电才触电和感应电触电人体触及带有静电的设备时受到电击导致伤害，称为静电触电人体触及带有感应电的设备时受到电击导致伤害，称为感应电触电我国规定的额定安全电压等级为：42V、36V、24V、12V和6V5、触电类型歌诀安全用电很重要，出点类型要牢记单相两相和跨步，安全距离要牢记不懂千万别乱摸，练就技能本领高6、高压电的安全距离注：在安全压*通过大量实例说明：遵章时安全的先导，违章时事故的预兆三、安全用电的基本要求——遵守规程顾大局，人才两全真幸福1、安全用电对电工有哪些基本要求①加强安全教育，树立“安全第一”的观念②遵守电工技术操作规程③工作时，要切断电源，并挂上警告牌④不准无故拆除电气设备上的熔丝，过负荷继电器和限位开关等安全保护装置⑤装接灯头时，开关必须控判相线,敷设临线路时应先接地线,拆除时应先拆相线,工作中拆除的电线要及时处理好,带点的线头须用绝缘带包扎好。
⑥发生触电事故应立即切断电源，并采用安全、正确的方法立即对触电者进行救助⑦高空作业应系好安全带。
低压架空带点作业应有专人保护，使用专用绝缘工具，戴好专用防护用品，人体不得同时接触两根线头。
⑧发生电器火灾时，应立即切断电源，用四氯化碳，二氧化碳或干粉灭火器。
2.对电气设备安全运行的基本要求（略）输配电常识一、电力系统1.电力系统：由发电设备，输配设备，输配电设备（包括高低压开关、变压器、电线电缆）以及用电设备等组成的总体。
（图略）根据利用的能源不同课分为火力、水力、原子能、太阳能、风力、潮汐、地热发电。
一般大中型发电机的输出电压等级有6.3千伏、10.5千伏、15.75千伏等2.电网（电力网）：电力系统中，联系发电和用电设备的输配电系统。
输配电的一般原则：容量越大，距离越远，输电电压就越高。
二、厂矿企业的配电交电所：进行接电（引入电能）、变压和配电的场所。
配电所：只进行接电和配电。
比进行变压的场所。
用电量一千千瓦以下的工厂称小型工厂。
通常采用三相三线制输电，采用三相四线制供电。
常用的两种配电方式：1.放射式配电：对每一独立负载或一组集中负载采用单独的配电。
特点：供电可靠，维修方便，互不影响，耗线较多，成本较高。
2.干线式配电：将每个独立负载或一组集中负载按其所在位置，依次接到某一配电干线上。
特点：比较经济，各设备互相影响。
常用电工工具的使用知识目标：1、了解常用电工工具的名称和种类2、了解常用电工工具的使用方法3、掌握万用表，钳形电流表和兆欧表的维护常识能力目标：1、能够正确选择和使用常用电工工具，并做好维护保养工作2、能够正确选择和使用万用表，钳形电流表和兆欧表一、试电笔——有无电电笔检，千万别碰金属杆1.结构和工作原理*按实物讲解2.测量范围60——500V3.使用方案（歌诀）使用电笔来验电，防止触电保安全。
手触笔尾金属点，电阻不可随意换。
避光测量便观察，刀杆较长加套管。
保持干燥常清洁，不可接触高压电。
4.特殊用途①区别交直流电源②判别电压高低③区分交流电同相或异相④检查相线是否碰壳⑤判断380V/220V三相三线制供电线路相线接地故障。
二、旋具——型号规格要备齐，巧用旋具省力气1、螺钉旋具（起子或螺丝刀）分为一字型（平口）十字型（梅花）标注方法：外径×长度（如6×100）*注意：①按不同规格选用②注意握法2、螺母旋具（扳手）分类：活络扳手、呆扳手、套筒扳手常用规格：150mm（‘6’）、200（‘8’）、250（‘10’）等3、电工刀——庖丁解牛熟能生巧，电工刀距离不了使用时注意：①刀刃不要太锋利②刀口一定要朝人体外侧③严禁带电作业4、电工钳——选取型号看导线，带电操作重安全1.钢丝钳2.尖嘴钳3.剥线钳4.拆线钳（斜口钳）5.压线钳（压接钳）6.5、万用表——万用电表掌中宝，电量测量少不了万用表的功能和使用歌诀（M47举例）万用表多面手，电工测量少不了。
指针数字两大类，四个功能量主要。
电流电压和电阻，电压分为直和交。
测量之前选项目，再定量程看需要。
选择量程要适当，如不确定宁可高。
测量数值保准确，表针最好再中腰。
不在零位要调整，导线绝缘要可靠。
表笔插座看一看，接触一定要良好。
若是表针反向转，接线正负反极性。
确保安全防触电，表笔绝缘很重要。
测量完毕关电源，量程旋到高压档。
6、钳形电流表——钳口只容一相线，安全使用防触电使用歌诀交流钳形电流表，电流检测离不了。
安全使用防触电，绝缘手套要戴好。
不可测量裸导线，量程选择很重要。
导线位居口中心，测量数值量可靠。
钳口只容一相线，多芯电缆测不了。
7、兆欧表——测量之前先校表，读数之时莫停摇①校表a:短路实验（校零点）b:开路实验②正确接线（测绝缘电阻）一般用线路端和地线端③测试④拆除连接线先将被测物接地放电后，才能拆除连接导线。
导线的选择和连接知识目标：1.了解导线的型号、名称及用途2.掌握导线选择的要求3.掌握导线选择的技术要求4.掌握室内配线的基本要求和供电方式能力目标：1.掌握导线的选择方法2.掌握导线绝缘层的剥削3.掌握常用导线的连接方法4.掌握导线绝缘的恢复方法5.学会打电工结导线的选择及连接一、常用导线的型号、名称及用途照明线路的安装——开关配线连灯具知识目标：1.掌握护套线配线、线管配线、线槽配线的技术要求2.了解不同种类开关、插座的选用方法3.了解电能表和配电箱的种类能力目标：1.按设计要求进行护套线配线、线管配线和线槽配线，能够达到工艺要求2.掌握开关、插座的安装与接线方法3.掌握室内、外常用灯具的安装与接线方法4.掌握电能表与配电箱的安装与接线方法照明线路的安装一、护套线配线——墙面敷设护套线，横平竖直真体面1.铝片线卡塑料护套线配线——铝片弯卷卡套线，边固线卡边布线步骤：①定位：确定导线走向，各电器的安装位置，并做好记号②划线：根据走向用弹线袋或墨线划线③固定铝片线卡：型号：0、1、2、3、4等（由小到大，常用0、1号）距离规定：线卡与线卡之间的距离为120—200mm，弯角处与弯角顶点的距离为50—100mm，线卡与开关、灯座的距离为50mm。
④敷设导线：一手持线，一手固定导线。
⑤铝片线卡夹持：护套线均置于铝片线卡的定位孔后，将铝片线卡收紧以夹持护套线。
2．塑料线卡塑料护套线配线——线卡卡住护套皮，卡钉均匀又整齐与铝片线卡基本相同*注意：线卡钉牢，卡间距离均匀（误差±10mm以内），导线不得松动或曲折起伏。
3.护套线配线技术要点——配线截面很重要，横平竖直弯弧角①室内截面不得小于0.5平方毫米（铜芯），1.5平方毫米（铝芯），室外截面不得小于1.0平方毫米（铜芯），2.5平方毫米（铝芯）。
②不可在线路上直接连接，应通过瓷接头，接线盒或借用其他电器的接线柱进行连接。
③弯曲半径不得小于线径的3—6倍。
④离地不得小于150mm，如小于应加钢管或硬塑料管保护⑤跨越弯圆弧*注意：塑料护套线不宜直接埋入抹灰层内暗配敷设，也不得室外露天明敷。
二、线管配线——暗装电线居管中，悠悠岁月电路通线管配线：将绝缘导线穿在线管内敷设。
分类：钢管和塑管安装：明装和暗装优点：耐潮、耐腐蚀，导线不易受到机械损伤，不易发生火灾，可减少触电事故，而且线路整洁美观。
缺点：工程造价高，维修不太方便。
1.钢管的敷设——钢管配线投资大，安装麻烦莫害怕①钢管的选用：厚壁和薄壁②钢管的加工：除锈、涂漆、锯割、套丝和弯管③钢管的敷设顺序：明敷和暗敷2.PVC管的敷设——电路改造工艺流程1. 草拟布线图。
2. 划线。
确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。
3. 开槽。
4. 埋设暗盒及敷设PVC电线管。
5. 穿线。
6. 安装开关，面板，各种插座，强弱电箱和灯具。
7. 检查。
8. 完成电路布线图，二．电路改造的施工要点1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。
2．开槽深度应一致，一般是PVC管直径+10MM。
3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
一般情况，照明1.5平方，空调挂机及插座2.5平方，柜机4.0平方，进户线10.0平方。
4．暗线敷设必须配阻燃PVC管。
插座用SG20管，照明用SG16管。
当管线长度超过15m或有两个直角弯时，应增设拉线盒。
天棚上的灯具位设拉线盒固定。
5．PVC管应用管卡固定。
PVC管接头均用配套接头，用PVC 胶水粘牢，弯头均用弹簧弯曲。
暗盒，拉线盒与PVC管用锣接固定。
6．PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。
7．电源线与通讯线不得穿入同一根管内。
8．电源线及插座与电视线及插座的水平间距不应小于500mm。
9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。
10．穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。
11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。
保护地线为2.5平方的双色软线。
12．当吊灯自重在3kg及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。
严禁安装在木楔、木砖上。
13．连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。
14.导线间和导线对地间电阻必须大于0.5MΩ。
15. 电源插座底边距地宜为300mm，平开关板底边距地宜为1300mm。
