通过透射率求光学带隙
紫外可见漫反射求带隙宽度
紫外可见漫反射求带隙宽度1. 引言紫外可见漫反射（UV-Vis diffuse reflectance spectroscopy）是一种常用的光谱分析技术，用于研究材料的光学性质。
在材料科学和化学领域，紫外可见漫反射可以用来确定材料的带隙宽度。
带隙宽度是指能带结构中价带（valence band）和导带（conduction band）之间的能级差。
它是一个重要的材料参数，对于了解材料的电子结构和光学性质具有重要意义。
本文将详细介绍紫外可见漫反射原理、带隙宽度的计算方法以及实际应用。
2. 紫外可见漫反射原理紫外可见漫反射是一种非常灵敏的光谱测量技术，通过测量样品对入射光的反射率来获取信息。
在紫外可见光谱范围内，材料的反射率与能带结构和电子能级密切相关。
当光线照射到材料表面时，一部分光被吸收，一部分光被反射。
被吸收的光能量会激发材料中的电子，使其从价带跃迁到导带。
根据库仑定律，当光通过材料时，电子会发生振荡，产生漫反射。
漫反射光的强度与材料的能带结构和电子态密度有关。
通过测量样品对入射光的漫反射光强度，可以得到材料的光谱信息。
3. 带隙宽度的计算方法带隙宽度可以通过紫外可见漫反射光谱的分析来计算。
在紫外可见光谱范围内，材料的反射率与波长有关，可以通过绘制反射率-波长曲线来分析材料的光学性质。
3.1 Kubelka-Munk理论Kubelka-Munk理论是一种常用的分析紫外可见漫反射光谱的方法。
该理论假设材料的吸收和散射是独立的。
根据Kubelka-Munk理论，漫反射光强度（R）与样品的吸收系数（α）和散射系数（S）之间存在以下关系：R = (1 - R∞)^2 / (2 * S * α)其中，R∞为样品的透射率。
3.2 Tauc方程Tauc方程是根据材料的能带结构推导出来的，用于计算带隙宽度。
根据Tauc方程，材料的吸收系数与入射光的能量之间存在以下关系：αhν = A(hν - Eg)^n其中，α为吸收系数，hν为入射光的能量，Eg为带隙宽度，A为常数，n为指数。
半导体材料光学带隙的计算
半导体材料光学带隙的计算计算半导体材料的光学带隙有多种方法，下面将介绍几种常用的方法：1.线性光学吸收谱法（LOA）线性光学吸收谱法是通过测量半导体材料在紫外-可见光范围内的吸收光谱来计算光学带隙。
这种方法基于光与材料中电子的相互作用，根据材料吸收光的能量与光学带隙之间的关系来计算带隙。
这种方法相对简单，可以得到相对准确的结果，但只适用于直接带隙材料。
2.激发态光吸收法（ESA）激发态光吸收法是通过测量材料在光激发下的光吸收谱来计算光学带隙。
这种方法适用于间接带隙材料，它考虑了光激发引起的电子能级变化。
通常，材料在低温下通过光激发形成激发态，然后测量其吸收光谱来计算带隙。
这种方法比较复杂，需要进行光谱拟合和数据处理，但可以得到更准确的结果。
3.电子能谱方法电子能谱方法是通过计算材料中电子的能量态密度来计算光学带隙。
这种方法通常使用基于密度泛函理论（Density Functional Theory，DFT）的第一性原理计算方法。
在计算中，需要考虑电子间相互作用、自旋-轨道耦合等因素。
由于计算的复杂性和计算结果的依赖于近似方法，这种方法通常用于研究特殊材料的带隙特性。
4.傅里叶变换红外光谱法（FTIR）傅里叶变换红外光谱法是一种通过测量半导体材料在红外光谱范围内的光吸收谱来计算光学带隙的方法。
这种方法适用于间接带隙材料，可以考虑光与材料中声子的相互作用，更准确地计算带隙。
总结来说，计算半导体材料的光学带隙需要根据具体材料的特性选择适合的方法。
实验方法包括线性光学吸收谱法和激发态光吸收法，理论方法包括电子能谱方法和傅里叶变换红外光谱法。
各种方法都有其适用的范围和计算复杂度，需要根据研究目的和材料特点选择合适的方法进行计算。
(完整版)半导体材料光学带隙的计算
半导体材料光学带隙的计算禁带宽度是半导体的一个重要特征参量，其大小主要决定于半导体的能带结构，即与晶体结构和原子的结合性质等有关。
禁带宽度的大小实际上是反映了价电子被束缚强弱程度的一个物理量，也就是产生本征激发所需要的最小能量。
禁带宽度可以通过电导率法和光谱测试法测得,为了区别用电导率法测得禁带宽度值，用光谱测试法测得的禁带宽度值又叫作光学带隙。
下面以光谱测试法为例介绍半导体材料光学带隙的计算方法：对于半导体材料，其光学带隙和吸收系数之间的关系式为[1]：αhν=B(hν-Eg)m （1）其中α为摩尔吸收系数,h为普朗克常数，ν为入射光子频率， B 为比例常数，Eg为半导体材料的光学带隙，m的值与半导体材料以及跃迁类型相关：（1）当m=1/2 时，对应直接带隙半导体允许的偶极跃迁；（2）当m=3/2 时，对应直接带隙半导体禁戒的偶极跃迁；（3）当m=2 时，对应间接带隙半导体允许的跃迁；（4）当m=3 时，对应间接带隙半导体禁戒的跃迁。
下面介绍两种禁带宽度计算公式的推导方法：推导1：根据朗伯比尔定律可知：A=αb c (2)其中 A 为样品吸光度，b 为样品厚度，c 为浓度，其中bc 为一常数，若B1=(B/bc)1/m，则公式(1)可为：(Ahν)1/m=B1(hν-Eg) (3)根据公式(3),若以hν 值为x 轴，以(Ahν)1/m 值为y 轴作图，当y=0 时，反向延伸曲线切线与x 轴相交，即可得半导体材料的光学带隙值Eg。
推导2：根据K-M 公式可知：F(R∞)=(1- R∞)2/2 R∞=K/S (4)其中R∞为绝对反射率(在日常测试中可以用以硫酸钡做参比测得的样品相对反射率代替[2])，K 为吸收系数，S 为散射系数。
若假设半导体材料分散完全或者将样品置于600入射光持续光照下可认为K=2α[3]。
因在一定温度下样品散射系数为一常数，假设比例常数为B2，,我们可通过公式(4)和公式(1)可得：(F(R∞) hν)1/m=B2(hν-Eg) (5)根据公式(5)，若以hν 值为x 轴，以(F(R∞) hν)1/m值为y 轴作图，当y=0 时，反向延伸曲线切线与x 轴相交，即可得半导体材料的光学带隙值Eg。
利用紫外可见分光光度计测材料的光学带隙

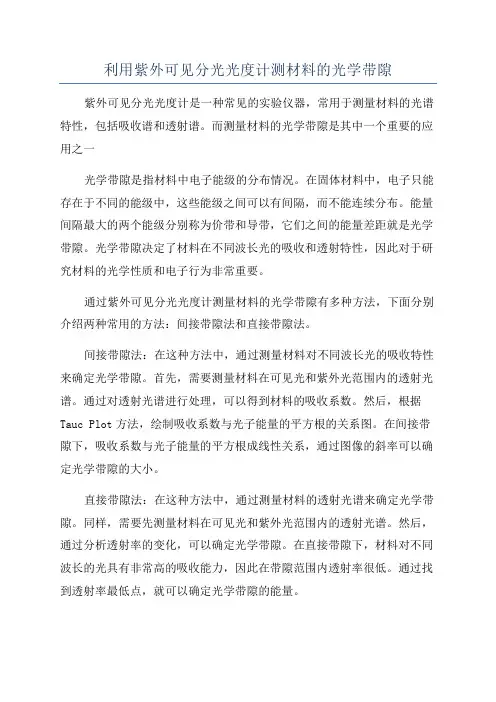

利用紫外可见分光光度计测材料的光学带隙紫外可见分光光度计是一种常见的实验仪器，常用于测量材料的光谱特性，包括吸收谱和透射谱。
而测量材料的光学带隙是其中一个重要的应用之一光学带隙是指材料中电子能级的分布情况。
在固体材料中，电子只能存在于不同的能级中，这些能级之间可以有间隔，而不能连续分布。
能量间隔最大的两个能级分别称为价带和导带，它们之间的能量差距就是光学带隙。
光学带隙决定了材料在不同波长光的吸收和透射特性，因此对于研究材料的光学性质和电子行为非常重要。
通过紫外可见分光光度计测量材料的光学带隙有多种方法，下面分别介绍两种常用的方法：间接带隙法和直接带隙法。
间接带隙法：在这种方法中，通过测量材料对不同波长光的吸收特性来确定光学带隙。
首先，需要测量材料在可见光和紫外光范围内的透射光谱。
通过对透射光谱进行处理，可以得到材料的吸收系数。
然后，根据Tauc Plot方法，绘制吸收系数与光子能量的平方根的关系图。
在间接带隙下，吸收系数与光子能量的平方根成线性关系，通过图像的斜率可以确定光学带隙的大小。
直接带隙法：在这种方法中，通过测量材料的透射光谱来确定光学带隙。
同样，需要先测量材料在可见光和紫外光范围内的透射光谱。
然后，通过分析透射率的变化，可以确定光学带隙。
在直接带隙下，材料对不同波长的光具有非常高的吸收能力，因此在带隙范围内透射率很低。
通过找到透射率最低点，就可以确定光学带隙的能量。
使用紫外可见分光光度计测量材料的光学带隙时，还需要注意一些实验条件和注意事项。
首先，由于光学带隙通常位于紫外光范围，所以必须确保分光光度计的波长范围覆盖到紫外光区域。
其次，样品的准备和处理也很重要，必须确保样品是均匀的，没有表面缺陷和杂质。
此外，样品的厚度也会影响测量结果，通常要求样品的厚度在波长范围内保持恒定。
总结起来，利用紫外可见分光光度计测量材料的光学带隙可以通过间接带隙法和直接带隙法两种方法来实现。
这些方法提供了一种快速、准确、非破坏性的测量手段，为研究材料的光学性质和电子行为提供了重要的信息。
用透过率测试曲线确定半导体薄膜的光学常数和厚度
1 - Rs R
( 5)
其中 T′ 是考虑基板后表面反射时的透过率 ; R , T 是基板镀膜面反射率和透过率 ; R s , T s 是基板和空 气界面的透过率和反射率 . 由测到的透过率曲线 , 确定薄膜光学常数和厚 度是一个反演工程 , 已知薄膜系统的响应来确定系 统的参数 . 由 ( 1) , ( 2 ) 式可以得到薄膜的 n , k , 代入 ( 4 ) 式后就可以计算各个波长处的透过率 T (λ j ) calc , 最小化理论计算值与分光光度计测到的透过率之 差 , 就能获得薄膜的光学常数和厚度 , 因此目标函数 取为 :
3 国家自然科学基金资助项目 ( 批准号 :60078001)
厚度 ,引起了人们极大的研究兴趣 [ 3～7 ] . 本文借助 Forouchi2Bloomer 色散模型 , 利用改 进的单纯形方法拟合薄膜的透过率光谱曲线 , 从而 获得薄膜厚度 、 折射率和消光系数 . 应用该法测试玻 璃基板上不同条件溅射的无定形硅薄膜和反应溅射 的 ZnO 薄膜 ,得到的结果同文献报道的数据和台阶 仪测量的结果吻合得非常好 ,误差小于 4 %. 该方法 只需简单地测量透过率曲线 , 可以测试各种薄膜的 光学常数 ,特别适合于较薄的 、 在可见区具有很大吸 收的半导体薄膜 ,这在光学薄膜 、 半导体工业和微光 机电系统等领域都具有实际的应用价值 .
由于基板后表面有反射 ,因此透过率会降低 ,必 须进行修正 . 考虑到基板的厚度比较大 ,可以假设基 板没有干涉现象 ,只有强度的叠加 ,则
T′= T Ts
导带与价带中心距离的两倍 ; Ci 与 B i 通过跃迁时 激子寿命τ i = ∂ / Q i 联系起来 ; E g 代表吸收最小的 光子能量 , 称为 F2B 带隙 , 需要特别指出的是它不等 于材料的光学带宽 , 一般小于光学带宽 [ 10 ] ; q 是色 散公式取的项数 , 对于无定形薄膜 q = 1 , 而对于多 晶薄膜 q = 2～4 . 因此 , 薄膜的光学常数可以由参数 ) , Eg , A i , B i , Ci 等决定 . n( ∞ F2B 色散模型的各个参数均具有明确的物理意 义 ,相比于 Caut hy , Sellmeier 等色散模型 , 它具有严 格的物理推导基础 , 并且满足 Kramers2 Krong 色散 关系 ,对于许多的无定形 、 多晶的半导体和介质薄膜 [ 10～13 ] 都适用 . 在 F2B 色散模型的参数中 , 一些物理 限制条件必须被满足 , ( 1 ) 所有的参数必须大于 0 ; (2) F2B 带隙 Eg < B i / 2 , 并且和薄膜的材料的禁带 宽度接近 ; ( 3) 为了保证 Q i 有意义 , 4 Ci - B i > 0.
半导体的材料光学带隙计算

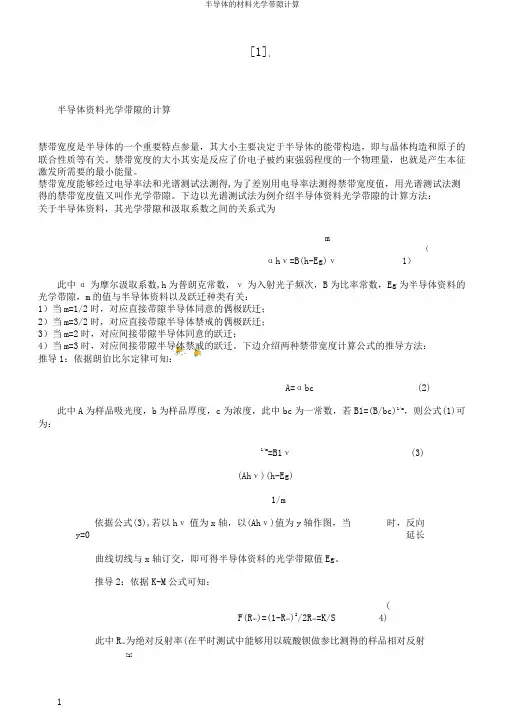

[1]：半导体资料光学带隙的计算禁带宽度是半导体的一个重要特点参量，其大小主要决定于半导体的能带构造，即与晶体构造和原子的联合性质等有关。
禁带宽度的大小其实是反应了价电子被约束强弱程度的一个物理量，也就是产生本征激发所需要的最小能量。
禁带宽度能够经过电导率法和光谱测试法测得,为了差别用电导率法测得禁带宽度值，用光谱测试法测得的禁带宽度值又叫作光学带隙。
下边以光谱测试法为例介绍半导体资料光学带隙的计算方法： 关于半导体资料，其光学带隙和汲取系数之间的关系式为m（1）αhν=B(h-Eg)ν此中α为摩尔汲取系数,h 为普朗克常数，ν为入射光子频次，B 为比率常数，Eg 为半导体资料的光学带隙，m 的值与半导体资料以及跃迁种类有关： 1）当m=1/2时，对应直接带隙半导体同意的偶极跃迁； 2）当m=3/2时，对应直接带隙半导体禁戒的偶极跃迁； 3）当m=2时，对应间接带隙半导体同意的跃迁；4）当m=3时，对应间接带隙半导体禁戒的跃迁。
下边介绍两种禁带宽度计算公式的推导方法： 推导1：依据朗伯比尔定律可知：A=αbc (2)此中A 为样品吸光度，b 为样品厚度，c 为浓度，此中bc 为一常数，若B1=(B/bc)1/m ，则公式(1)可为：1/m=B1ν(3)(Ahν)(h -Eg)1/m时，反向延长依据公式(3),若以hν值为x 轴，以(Ahν)值为y 轴作图，当y=0曲线切线与x 轴订交，即可得半导体资料的光学带隙值Eg 。
推导2：依据K-M 公式可知：F(R ∞)=(1-R ∞)2/2R ∞=K/S(4)此中R ∞为绝对反射率(在平时测试中能够用以硫酸钡做参比测得的样品相对反射[2]率取代)，K为汲取系数，S为散射系数。
若假定半导体资料分别完整或许将样0[3]品置于60入射光连续光照下可以为K=2α。
因在必定温度下样品散射系数为一常数，假定比率常数为B2，,我们可经过公式(4)和公式(1)可得：(F(R1/mν(5)∞)hν)=B2(h-Eg)依据公式(5)，若以hν值为x 轴，以(F(R∞)h 1/m值为y 轴作图，当y=0时，反ν)向延长曲线切线与x 轴订交，即可得半导体资料的光学带隙值Eg 。
半导体的材料光学带隙计算
半导体的材料光学带隙计算一、理论计算方法半导体材料的光学带隙计算可以通过第一性原理计算方法来实现。
第一性原理计算方法是一种基于量子力学原理的计算方法，能够从理论上推导出材料的能带结构和光学性质。
其中最常用的方法是密度泛函理论（DFT）。
密度泛函理论是一种基于电子密度的理论，在计算半导体材料光学带隙时，常用的是基于DFT的近似方法，如广义梯度近似（GGA）和含杂质的LDA(LDA+U)方法等。
这些方法能够准确地计算半导体材料的能带结构和光学性质。
在计算过程中，首先需要构建半导体材料的晶体结构模型，并确定其空间群和晶格常数。
然后，利用DFT方法计算出材料的能带结构，包括导带和价带的能级分布。
最后，通过计算电子间跃迁的光学矩阵元和频率依赖的光子能量吸收谱，可以得到材料的光学带隙。
二、实验方法实验方法是验证和测量理论计算结果的重要手段之一、常用的实验方法包括光学吸收谱测量、激光光致发光（PL）谱图测量和光子能谱测量等。
光学吸收谱测量是一种常见的实验方法，通过测量材料的吸收介质中的光电子转移，可以得到材料的吸收图谱。
从吸收图谱中可以得到材料的带隙能量。
这种方法不仅可以用于计算半导体信息，还可以应用于其他光学材料的研究。
激光光致发光谱图测量是一种通过激光器激励半导体材料，从材料内部发出的光子来研究材料性质的方法。
从测得的PL谱图中，可以得到材料的激子特性和激子能带结构，进而得到材料的光学带隙。
光子能谱测量是一种通过测量材料的电子能谱和角分辨光电子能谱来获取材料光学信息的方法。
通过测量电子能谱可以得到材料的能带结构和带隙能量，通过测量角分辨光电子能谱可以得到材料的能带性质和电子能级分布。
三、分析和讨论密度泛函理论计算和实验方法是两种互补的方法，可以相互验证和修正。
理论计算方法可以计算出材料的电子能带结构和光学性质，但没有考虑到材料的缺陷和表面效应，而实验方法可以直接测量材料的性质，但往往受到实验条件的限制。
在实际应用中，除了使用理论计算和实验方法之外，还可以通过结合两者的结果来获得更准确的结果。
半导体材料光学带隙的计算
半导体材料光学带隙的计算
1.势能法：势能法是一种比较简单的计算光学带隙的方法。
它基于半导体能带结构的理论，假设电子在晶体中的势能与电子自由状态的势能有所不同。
通过求解晶格势能与电子能级之间的薛定谔方程，可以计算得到光学带隙。
2.密度泛函理论：密度泛函理论（DFT）是一种使用波函数的基态电子密度分布来计算材料性质的方法。
在计算光学带隙时，可以使用DFT方法计算材料的密度泛函，然后通过求解光学跳跃的频率依赖响应函数来计算光学带隙。
3.自洽场方法：自洽场方法是一种通过迭代求解薛定谔方程得到平衡态的方法。
在计算光学带隙时，可以使用自洽场方法来计算材料的电子结构，并从中得到波函数的电子势能。
然后可以通过求解晶格势能与电子能级之间的薛定谔方程来计算光学带隙。
4.傅里叶变换方法：傅里叶变换方法是一种通过对周期晶格进行傅里叶变换来计算材料性质的方法。
在计算光学带隙时，可以使用傅里叶变换方法来计算材料的能带结构，并从中获得光学带隙。
应用以上方法计算光学带隙时需要考虑的因素包括材料的晶体结构、成分、温度等。
此外，还需要考虑电子-空穴相互作用的影响，例如考虑材料的多体效应和激子形成。
总而言之，计算材料的光学带隙是一个复杂的过程，需要考虑多个因素和使用不同的方法。
在光学带隙的计算中，可以选择合适的方法来获得准确的结果。
通过计算光学带隙，可以更好地理解材料的电子结构和光学特性，为材料的设计和应用提供理论指导。
通过透射谱中的干涉条纹计算薄膜折射率厚度光学带隙的方法
也可以利用以上计算的薄膜厚度，再根据干涉公式
先给出干涉级数m，再重新计算薄膜厚度，这样给出的 薄膜厚度误差小于１%。
Page 8
光学带隙的计算方法（一）
利用公式给出吸收系数谱 ln(1/T)=d
其中 T：透射率 d：薄膜厚度 ：吸收系数
从曲线上读取吸收系数为５×104cm-1的点所对应的波长 计算对应的Eg5,4=1.24/ （的单位用微米）
适的位置，会出现一个标有曲线的小标识，这时按住鼠标左键拖至透 射谱的图中，然后用同样的方法将另一个包络线拖到透射谱中，得到 合成图
Page 5
相邻峰或谷处折射率的计算方法（－）
在相邻峰或谷处分别在二条包络线上读取透射率的值，如图所示，相对应 的波长也需要读取，计算薄膜厚度时要用。
Page 6
相邻峰或谷处折射率的计算方法（二）
Page 11
thank
Page 12
点击包络线，从出来的 对话框中选择go to base1,形成包络线的数 据文件，将其另存为一 个新的数据表。
上下包络线需要分别做 并产生二个对应的数据 文件。
Page 4
如何将上下二条包络线与透射谱合成在一个图中
先画出透射谱图 激活一个包络线的数据列表，选中二列数据，将鼠标点在列最右侧合
Page 9
光学带隙的计算方法（二）利用Tauc曲线
算出吸收系数谱 ＝1/d×ln(1/T)，d是薄膜厚度
做出Tauc曲线 （h）1/2~h 其中的单位是cm-1 h的单位是eV
如右图所示，做出直线， 找到与横坐标的交点， 认为其就是光学带隙。
Page 10
参考文献
以上只介绍方法。理论部分请参照收下文献 R Swanepoel. Determination of the thickness and optical constants of amorphous silicon. J. Phps. E: Sci. Instrum.. Vol. 16, 1983. Printed in Great Britain
半导体材料光学带隙的计算
参考文献 1. Smith, R. A. Semiconductors, 2nd ed., Cambridge University Press: Cambridge, 1978. 2. Torrent, J.; Barr´on, V. Encyclopedia of Surface and Colloid Science. New York: Marcel Dekker, Inc., 2002. 3. Morales, A. E.; Mora, E.S.; Pal, U. Rev. Mex. Fis. S. 2007, 53, 18.
(Ahν)1/m=B1(hν-Eg) (3) 根据公式(3),若以 hν 值为 x 轴，以(Ahν)1/m 值为 y 轴作图，当 y=0 时， 反向延伸曲线切线与 x 轴相交，即可得半导体材料的光学带隙值 Eg。
精品文档
推导 2：根据 K-M 公式可知： F(R∞)=(1- R∞)2/2 R∞=K/S (4) 其中 R∞为绝对反射率(在日常测试中可以用以硫酸钡做参比测得的样品相 对反射率代替[2])， K 为吸收系数， S 为散射系数。若假设半导体材料分散完全 或者将样品置于 600 入射光持续光照下可认为 K=2α[3]。因在一定温度下样品散 射系数为一常数，假设比例常数为 B2， ,我们可通过公式(4)和公式(1)可得： (F(R∞) hν)1/m=B2(hν-Eg) (5) 根据公式(5)，若以 hν 值为 x 轴，以 (F(R∞) hν)1/m 值为 y 轴作图，当 y=0 时，反向延伸曲线切线与 x 轴相交，即可得半导体材料的光学带隙值 Eg。 推导方法 1 和推导方法 2 分别为通过测量样品吸收光谱和反射光谱值来计 算半导体材料的光学带隙。下面介绍以直接光学带隙半导体材料（ m=1/2） S1 和 S2 为例，通过推导方法 1 计算半导体材料的光学带隙值。首先测得 S1 和 S2 的紫外吸收光谱，如图 1 所示。 然后通过吸收光谱做(Ahν)2-hν 线性关系图， 如图 2 所示。沿曲线做反向切线至 y=0 相交，所得值为光学带隙值，由图 2 即 可得 Egs1=3.0ev;Egs2=3.1ev。
用透射谱分析薄膜的折射率厚度及光学带隙_Tauc法
薄膜厚度的计算方法
利用相邻波峰或波谷处的折射率及波长，可粗略地计算 薄膜厚度。
也可以利用以上计算的薄膜厚度，再根据干涉公式
先给出干涉级数m，再重新计算薄膜厚度，这样给出的 薄膜厚度误差小于１%。
Page 9
光学带隙的计算方法（一）
利用公式给出吸收系数谱 ln(1/T)=d 其中 T：透射率 d：薄膜厚度 ：吸收系数
通过透射谱中的干涉条纹计算薄膜 折射率、厚度、光学带隙 的方法
薄膜沉积于玻璃衬底上，结构如下
符号的简单说明 d＝film thickness
n=n-ik n = complex refractive index n = refractive index k= extinction coefficient
Page
12
thank you
Page
13
在相邻峰或谷处分别在二条包络线上读取透射率的值，如图所示，相对应 的波长也需要读取，计算Fra bibliotek膜厚度时要用。
Page
7
相邻峰或谷处折射率的计算方法（二）
其中s是透明衬底的折射率，对一般用的载波片为１.５２。或者用公式计算出来
Ts透射谱中薄膜和衬底对光都无吸收时的透射率。
用以上二个公式可以计算弱吸收区和中等强度吸收区中任一波长处的折射率， Page 8 测量薄膜时只关心波峰和波谷处的值。
Page
2
典型的透射谱
条纹是干涉形成的，利用它可以计算薄膜厚度。根据透射 谱计算出吸收系数，可得到光学带隙。从透射谱的包络线 可以计算任一波长处的折射率。
Page
3
画包络线
Page
4
origin中手工画包络线的方法
从tool中打开baseline对 话框，根据需要选择 automatic中的数字，点 击Create Baseline按钮， 软件自动给出一条 baseline,如果不满意这 条线，点击Modify按钮， 可以用鼠标拖动baseline 到需要的位置。然后点 出undo Subtraction按钮。 点击包络线，从出来的 对话框中选择go to base1,形成包络线的数 据文件，将其另存为一 个新的数据表。 上下包络线需要分别做 并产生二个对应的数据 文件。
光学薄膜的带隙宽度与透过率
光学薄膜的带隙宽度与透过率光学薄膜是一种具有特殊光学性质的薄膜材料，广泛应用于光学器件、光电子技术以及能源产业等领域。
其中，薄膜的带隙宽度和透过率是重要的性能指标，对薄膜的光学特性及应用具有重要影响。
本文将对光学薄膜的带隙宽度与透过率进行探究，并分析它们之间的关系。
1. 光学薄膜的带隙宽度光学薄膜的带隙宽度指的是材料在光学频率范围内的能隙，是指电子从价带跃迁到导带所需要的最小能量。
带隙宽度决定了薄膜对不同波长的光的吸收和反射特性。
对于带隙较小的薄膜，其吸收光谱主要分布在可见光区域；而带隙较大的薄膜则具有吸收近红外光的能力。
带隙宽度与薄膜的材料类型、成分以及生长条件等因素密切相关。
一般来说，通过改变材料的成分或者调节生长条件，可以调控薄膜的带隙宽度。
例如，利用多元化合物溶液沉积法合成的量子点薄膜，可以通过改变合成中的前驱体比例来调控带隙宽度。
2. 光学薄膜的透过率光学薄膜的透过率是指入射光通过薄膜后的光强与入射光的光强之比。
透过率可以通过理论计算或者实验测试来得到。
透过率是评价薄膜光学性能的一个重要指标，对于光学器件的设计和应用具有重要意义。
薄膜的透过率与其带隙宽度密切相关。
一般来说，带隙宽度越小，薄膜对光的吸收越强，透过率越低；而带隙宽度越大，薄膜对光的吸收越弱，透过率越高。
在实际应用中，我们可以根据需要选择具有不同带隙宽度的薄膜来实现不同的透过率。
3. 带隙宽度与透过率的关系带隙宽度与透过率存在着一定的反比关系。
当薄膜的带隙宽度增大时，其对光的吸收减弱，透过率相应增加；而当薄膜的带隙宽度减小时，其对光的吸收增强，透过率相应降低。
在实际应用中，我们可以根据需要选择具有特定带隙宽度的薄膜来实现所需的透过率。
例如，在太阳能电池中，我们希望薄膜能够吸收大部分可见光，并将其转化为电能，因此选择带隙较小的薄膜；而在红外传感器中，我们希望薄膜能够吸收红外光，而对可见光具有较高的透过率，因此选择带隙较大的薄膜。
kubelka-munk函数计算带隙宽度
Kubelka-Munk函数是一种用于计算材料光学性质的数学模型，它可以用来确定材料的吸收和散射特性，进而帮助我们理解和研究材料的光学行为。
在实际应用中，Kubelka-Munk函数通常被用来计算材料的带隙宽度，这对于材料科学和光电子学领域具有重要意义。
在进行对Kubelka-Munk函数进行计算时，首先我们需要了解其基本原理。
总体来说，Kubelka-Munk函数是通过对材料的吸收和散射过程进行建模来实现的。
它基于对光的吸收和散射的物理过程的理解，将这些过程转化为数学方程，以便我们能够使用这些方程来计算材料的光学性质。
在计算带隙宽度时，Kubelka-Munk函数的核心作用是帮助我们确定材料对不同波长的光的吸收和散射程度。
通过测量材料在不同波长下的光学特性，比如反射率和透射率，我们可以利用Kubelka-Munk函数来拟合这些实验数据，从而推断出材料的带隙宽度。
带隙宽度是指材料中能带的宽度，对于半导体材料而言，带隙宽度决定了材料的电学特性，比如导电性和光电性能。
在进行Kubelka-Munk函数的带隙宽度计算时，我们需要考虑的因素很多。
首先是实验数据的准确性和完整性，这直接影响到计算结果的可靠性。
其次是Kubelka-Munk函数模型的选择，不同的模型对计算结果会产生不同的影响。
另外，还需要考虑材料的光学性质对计算结果的影响，比如材料的折射率和散射系数等。
Kubelka-Munk函数在计算带隙宽度时是一个非常重要的工具。
它通过对材料的光学特性进行建模和拟合，帮助我们理解材料的光学行为，并且可以为材料科学和光电子学领域的研究提供重要参考。
对于研究带隙宽度和材料光学性质感兴趣的科研人员来说，掌握Kubelka-Munk函数的原理和计算方法是非常有益的。
通过对Kubelka-Munk函数的学习和实际操作，我们可以更深入地了解材料在光学方面的特性，为材料的研究和应用提供更加全面和深入的看法。
我相信，在未来的研究中，Kubelka-Munk函数将继续发挥重要作用，并为我们深入探索材料光学性质提供强有力的支持。
通过透射率求光学带隙
已知透射光谱及相关数据，求吸收光谱和禁带宽度Eg 首先，根据相应样品的透射光谱，求出吸收系数 。
其次，我们用 （h ）2对光子能量（h ）做图，然后经过线形拟合，将线性区外推 到横轴上的截距就得到禁带宽度 Eg 。
具体操作过程如下：（1）根据透射光谱（T ）和相应薄膜厚度（d ）计算得到吸收系数 。
计算公式如下： In 1/T /d；其中，如果透射光谱中纵坐标 以100为完全透过率，则上式中数值1改为100; d 为相应薄膜厚度，单位为（2） 求出光子能量h 。
公式如下：h （3） 求出（h ）（4） 以（h ）为纵坐标，以h 图一：（5） 选择预线性拟合的范围，点击（注意，只适用Origin75）Tools ， Liear fit ， sett in gs ，在Poi nts 中填入数字2；在Range 中填入数字范围 （0~200）；点击Operation ，点击Fit 按键；在Find 丫中输入数字0,点击Find X 按键，得到横坐标交点数值£。
hE 上40 (eV)(nm)为横坐标作图，得到的相应Phot on en ergy (eV)图二0.0250.0200.0150.0100.005 - 0.000I' I' I' I' 1' 11' I' I2.0 2.53.0 3.54.0 4.55.0 5.5 Phot on en ergy (eV)0.0250.0200.0150.0100.0050.000欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。
