(完整版)第十章土的动力特征
土的动力特征参数
土的动力特征参数土的动力特征参数2010-04-1809:399.5.1土的主要动力特征参数在实际应用中需要用某种数学的或物理的模型来描述土在动荷载作用下应力应变关系，这就是动力特征参数。
土的动力特征参数一般分为两类。
一类是与土的抗震稳定性直接有关的参数，如动强度、液化特性、震陷性质等;另一类是土作为地震波传播介质时表现出来的性质，也就是土层动力反应分析中使用的参数，如剪切波速、动模量(动弹性模量或动剪切模量)、阻尼特性(阻尼比或衰减系数)、振动条件下的体积模量和泊松比等。
其中动剪切模量和阻尼比是表征土的动力特征的两个很重要的参数。
1.土的动剪切模量动剪切模量Gd是指产生单位动剪应变时所需要的动剪应力，即动剪应力与动剪应变之比值，按下式计算:(9-5)动剪切模量Gd可由滞回曲线顶点与原点的直线的斜率表示。
由骨架曲线可知,随着或的增大，Gd越来越小，即土的动剪切模量随着动应力或动应变的增大而减小。
2.土的阻尼比土的阻尼比是指阻尼系数与临界阻尼系数的比值。
阻尼比是衡量吸收振动能量的尺度。
土体作为一个振动体系，其质点在运动过程中由于粘滞摩擦作用而有一定能量的损失，这种现象称为阻尼，也称粘滞阻尼。
在自由振动中，阻尼表现为质点的振幅随振次而逐渐衰减。
在强迫振动中，则表现为应变滞后于应力而形成滞回圈。
由物理学可知，非弹性体对振动波的传播有阻尼作用，这种阻尼力作用与振动的速度成正比关系，比例系数即为阻尼系数，使非弹性体产生振动过渡到不产生振动时的阻尼系数，称为临界阻尼系数。
地基或土工结构物振动时，阻尼有两类，一类是逸散阻尼，由于土体中积蓄的振动能量以表面波或体波(包含剪切波和压缩波)向四周和下方扩散而产生的;另一类是材料阻尼,由于土粒间摩擦和孔隙中水与气体的粘滞性引起。
在用有限元分析地震影响时,由于已经考虑了振动能量的扩散,故仅采用材料阻尼。
无粘性土的阻尼比受有效应力的影响明显,粘性土的阻尼比随着塑性指数的增加而降低，随着时间增长而降低。
2.7土的动力特性
地基液化引起的储油罐 倾斜—日本神户 倾斜 日本神户
日本阪神地震引起的地面下沉房屋脱离地面
桩基础（房屋基础露出地面） 桩基础（房屋基础露出地面）
桥台基础（地震液化后突出地面） 桥台基础（地震液化后突出地面）
ρd ρdmax
0
ωop
ω
2.影响击实效果的因素 （1）含水量 （2）击实功 （3）颗粒大小级配
三. 砂土的振动液化 液化机理 （1）初始处于疏松状态 （2）振动过程中处于悬浮状态 孔压升高（液化） - 孔压升高（液化）
（3）振后处于密实状态
液化定义：在饱和砂土中， 液化定义：在饱和砂土中，由于振动引起颗粒的悬 超静孔隙水压力急剧升高， 浮，超静孔隙水压力急剧升高，直到其孔隙水压力 等于总应力时，有效应力为零，砂土的强度丧失， 等于总应力时，有效应力为零，砂土的强度丧失， 砂土呈液体流动状态，称为液化现象。 砂土呈液体流动状态，称为液化现象。
2.7 土的动力特性
土的动力特性：土体受到动力荷载时所表现出来的特性。
一.土的压实原理 土的压实原理 二.击实试验极其影响因素 击实试验极其影响因素 1.击实试验 击实试验 在试验室内通过击实试验研究土的压实性。 击实试验有轻型和重型两种。
击锤 护筒 导筒 击实筒
轻型击实试验适用于粒径小于 的土， 轻型击实试验适用于粒径小于5mm的土，击实筒容 适用于粒径小于 的土 积为947cm3，击锤质量为 积为 ，击锤质量为2.5kg。把制备成一定 。 含水量的土料分三层装入击实筒， 含水量的土料分三层装入击实筒，每层土料用击 锤均匀锤击25下 击锤落高为30.5cm 。 锤均匀锤击 下，击锤落高为 重型击实试验适用于粒径小于 的土， 重型击实试验适用于粒径小于40mm的土，击实筒 适用于粒径小于 的土 容积为2104cm3，击锤质量为 容积为 ，击锤质量为4.5kg，击锤落高为 ， 45.7cm 。分五层击实，每层 击。根据击实后 分五层击实，每层56击 土样的密度和实测含水量计算相应的干密度。 土样的密度和实测含水量计算相应的干密度。

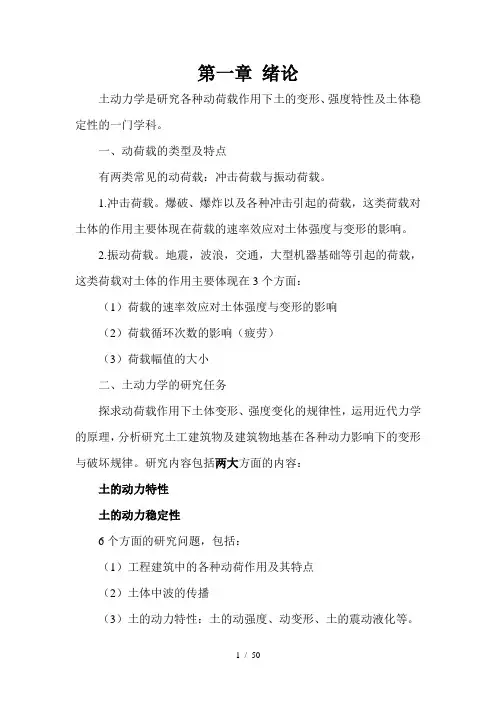

岩土工程专业土动力学课件(非常完整!)
第一章绪论土动力学是研究各种动荷载作用下土的变形、强度特性及土体稳定性的一门学科。
一、动荷载的类型及特点有两类常见的动荷载：冲击荷载与振动荷载。
1.冲击荷载。
爆破、爆炸以及各种冲击引起的荷载，这类荷载对土体的作用主要体现在荷载的速率效应对土体强度与变形的影响。
2.振动荷载。
地震，波浪，交通，大型机器基础等引起的荷载，这类荷载对土体的作用主要体现在3个方面：（1）荷载的速率效应对土体强度与变形的影响（2）荷载循环次数的影响（疲劳）（3）荷载幅值的大小二、土动力学的研究任务探求动荷载作用下土体变形、强度变化的规律性，运用近代力学的原理，分析研究土工建筑物及建筑物地基在各种动力影响下的变形与破坏规律。
研究内容包括两大方面的内容：土的动力特性土的动力稳定性6个方面的研究问题，包括：（1）工程建筑中的各种动荷作用及其特点（2）土体中波的传播（3）土的动力特性：土的动强度、动变形、土的震动液化等。
（4）动荷载作用下的土体本构关系（土的动应力应变关系问题）（5）土动力特性测试方法与测试技术（6）动荷载作用下土体的稳定性，包括动荷作用下土与结构物的相互作用，地基承载力，土坡稳定性以及挡土墙的土压力。
三、土动力学发展阶段与发展趋势第1阶段（20世纪30年代）动力机器基础研究第2阶段（2次世界大战以后）冲击荷载作用下土的动力学问题研究第3阶段（20世纪60年代以后）振动荷载作用下土的动力学问题研究（地震、海洋、交通等）当前的主要发展趋势（4点）：（1）注重研究土体的动力失稳机理（2）进一步深化对土的动应力应变关系的研究（3）进一步深化土与结构物相互作用的研究，即利用更加真实的土动应力应变关系，将结构物与土体相互作用过程中的变形与破坏作为一个整体进行仿真计算分析。
（4）注重现场观测结构、模型试验结果、计算分析结果的相互印证研究第二章土的动力特性土的动力特性是指动荷载作用下土的动强度特性与土的动变形特性。
研究土的动力特性，就是依据动荷载作用特点，揭示土的动力破坏机理，探求动变形规律，建立动强度、动变形与各个影响因素之间的关系。
2.7 土的动力特性(压实特性)
土力学讲座系列四
3 2020/2/3
击实试验
土力学讲座系列四
轻型：粒径小于5毫米
V 947cm3 G 2.5Kg
H 30.5cm
25下，分三层击实
重型：粒径小于40毫米
V 2104cm3 G 4.5Kg
H 45.7cm
56下，分5层击实
2.7 土的动力特性（土的压实特性）
贵州大学土木工程建筑学院
Байду номын сангаас
土力学讲座系列四
1 2020/2/3
土的压实性
人们很早就用土作为建筑材料，而 且 知 道 要 把 松 土 击 实 。 公 元 前 200 多年，我国秦朝修筑驰实（行车大 道），就有用“铁锥筑土坚实”的 记载，说明那时人们已经认识到土 的密度和土的工程特性有关。
料在相同击实功能下 的最大干密度和最有 含水率不同。对于轻
wop wop 1 P5 wab P5
型击实试验，可按下
式修正
土力学讲座系列四
12 2020/2/3
土的振动液化-----**砂土的液化
液化：任何物质转化为液体的行为或过程
砂土液化：砂土在突发的动荷载作用下，不 能在短时间排水固结，为抵抗剪力引起的体 积缩小的趋势，将产生很大的孔隙水压力， 从而导致土体的抗剪能力完全丧失的现象。
土力学讲座系列四
2 2020/2/3
土的压实性
土的压实性指在一定的含水率下，以人工或 机械的方法，使土体能够压实到某种密实程 度的性质。
土工建筑物，如土坝、土堤及道路填方是用 土作为建筑材料填筑而成，为了保证填土有 足够的强度，较小的压缩性和透水性。在施 工中常常需要压密填料，以提高土的密实度 和均匀性。填土的密实度常以其干密度来表 示。
土-结构动力相互作用导论
土-结构动力相互作用是土木工程领域中一个重要的研究课题，涉及到土壤和结构物之间的相互作用及其对结构的影响。
本文将从以下几个方面介绍土-结构动力相互作用的基本原理、影响因素和分析方法。
一、土-结构动力相互作用的基本原理土-结构动力相互作用是指土壤和结构物在地震、风载等外部荷载作用下的相互作用过程。
土壤作为结构物的基础，承受着结构物的重力和外部荷载，并通过与结构物的相互作用传递给结构。
而结构物则通过与土壤的相互作用，受到土壤的约束和支撑。
土-结构动力相互作用的基本原理可以归纳为三个方面：1. 土壤的动力特性：土壤是一种具有非线性、随机性和时变性的材料，其动力特性包括刚度、阻尼和质量等。
这些特性直接影响着土壤对结构物的约束和支撑能力。
2. 结构物的动力响应：结构物在地震、风载等外部荷载作用下会发生振动，其动力响应包括位移、速度和加速度等。
结构物的动力响应受到土壤的约束和支撑作用，而土壤的动力特性则影响着结构物的振动特性。
3. 土-结构相互作用：土壤和结构物通过接触面的摩擦力、剪切力和支撑力等相互作用，传递结构物的振动能量，并通过共振、反射和散射等机制影响结构物的动力响应。
土-结构相互作用的复杂性导致了土-结构动力相互作用问题的研究具有一定的挑战性。
二、影响土-结构动力相互作用的因素土-结构动力相互作用的结果受到多种因素的影响，包括土壤性质、结构物特性、荷载条件和基础形式等。
以下是一些主要因素的介绍：1. 土壤性质：土壤的物理性质、力学特性和动力特性等直接影响着土壤的约束和支撑能力。
土壤的密实度、含水量、颗粒大小和土层结构等因素都会对土-结构相互作用产生影响。
2. 结构物特性：结构物的刚度、阻尼和质量等特性决定了其动力响应的特点。
结构物的形式、材料和构造等因素也会对土-结构动力相互作用造成影响。
3. 荷载条件：地震、风载、暴雨等外部荷载是土-结构动力相互作用的主要驱动力。
荷载的大小、方向和频率等对土-结构相互作用的影响至关重要。
土的动力性质
土的动力性质正文动力作用下的土的力学性能。
当土的应变（纵向应变或剪应变）在10-6～10-4范围（如由于动力机器基础、车辆行驶等所引起的振动）时，土显示出近似弹性的特性；当应变在10-4～10-2范围（如打桩、中等程度的地震等所引起的振动）时，土具有弹塑性的特性；当应变达到百分之几的量级（如0.02～0.05）时，土将发生振动压密、破坏、液化等现象。
因此，土的主要动力特性通常以10-4的应变值作为大、小应变的界限值。
在小应变幅情况下，主要是研究土的动剪切模量和阻尼；在大应变幅情况下则主要研究土的振动压密和动强度问题；而振动液化则是特殊条件下的动强度问题。
所以，土的动力性质主要是指动剪切模量、阻尼、振动压密、动强度和液化（见砂土液化）等五个方面。
土的动剪切模量小应变幅的动剪切模量常用野外波速法和室内共振柱试验测定，也可用经验公式估算。
波速法根据所测得的从振源到拾振器之间的距离和剪切波（或压缩波）到达拾振器所需要的时间来计算剪切波波速v s，则得：(1)式中G d为土的动剪切模量；ρ为土的质量密度。
波速法按其激振和接收方式的不同，有表面波波速法、上孔法、下孔法和跨孔法（两个或更多个钻孔）等，以后者用得较多（见工程地球物理勘探）。
共振柱法在实心或空心的圆柱形土样上施加纵向振动或扭转振动，并逐级增大驱动频率，直到试样发生共振为止。
根据一端固定、一端自由的端部条件，并忽视端部激振器的质量，可得G d＝16f2l2γ/ɡ(2)式中f为扭转振动时的共振频率；l为试样的高度；γ为土的容重；ɡ为重力加速度。
影响土的动剪切模量的变量有剪应变幅、有效平均主应力、孔隙比、颗粒特征、土的结构、应力历史、振动频率、饱和度和温度等，其中有几个变量是相互联系的（如土的孔隙比、结构和颗粒特征）。
对小应变幅动剪切模量，剪应变幅的影响可以忽略。
对于净砂，在小剪应变幅（小于10-5）的情况下,动剪切模量主要是孔隙比和有效平均主应力的函数。
土的动力特性
10
土的动力特性规律（二）————振动液化特性
• 稳态线的垂直位置主要受粒度的影响，斜率主要 受颗粒形状的影响。如果土所受的静剪应力超过 了稳态强度，土易发生流动液化，但循环液化可 以在静剪应力超过稳态强度的时候发生，也可以 在未超过稳态强度的时候发生，视静、动剪应力 大小间的情况而定。
11
土的动力特性规律（二）————振动液化特性
9
土的动力特性规律（二）————振动液化特性
• 四、流动结构与稳态线 • 流动结构：在发生大变形的情况下，土会得到一 种所谓的“流动结构”，处于常值剪应力、常值 有效应力、常值体积和常速度的流动状态。此时， 土的变形只依赖于密度并称之为稳态。 • 稳态时的土所具有的抗剪强度称为稳态剪切强度。 稳态剪切强度虽然一般很低，但却不会等于零。 如果将对应于此情况的密度e、法向有效应力 和 剪切强度τ 在e- -τ 的三维空间坐标内绘出，它 就会形成一条稳态强度线。将其绘于 e log 3c平 面内时，可以得到一条直线并称之为稳态线。
15
土的动力特性规律（二）————振动液化特性
• （3）动荷载作用的持续时间对砂土液化的发展具 有极大的影响。如振动的时间很长，幅值并不很 大的动荷载也可能引起土的液化。 • （4）对于振动作用的方向，试验表明，振动方向 接近土的内摩擦角时抗剪强度最低。 • 4.排水条件 • 排水条件是指土层的透水程度、排水路径、及排 渗边界条件。 • 当在多层地基中有可液化土层存在时，其他土层 对可液化土层的影响主要表现在排渗能力（透水 程度和实际厚度）和层位结构（不同液化势组成 的土层）两个方面。
5
土的动力特性规律（二）————振动液化特性
• 振动液化的发生和发展必须同时具备的两个基本 条件： • 1.振动作用足以使土体的结构发生破坏（即振动 荷载较大或砂土的结构强度较小），这是土中产 生动孔压的先决条件； • 2.在土体结构发生破坏后，土粒发生移动的趋势 不是松胀而是压密，这是使动孔压迅速大幅增长 的充分条件。 • 所以说疏松的饱和砂土比密实砂土容易发生振动 液化。（结构不易破坏、孔压下降）
第十章 土的动力特征
§10.3 土的振动液化 一. 饱和松砂的振动液化
4. 砂土液化的影响因素（228页）
• 4.1 土类 • 4.2 土的密度 相对密度Dr<60% • 4.3 土的初始应力状态
5. 地基液化判别与防治（230页）
§10.4 周期荷载下的土的强度和变形特征
动荷载特性
一是具有时间性，通常在10s以内应作为动 力问题； 二是荷载的反复性(加卸荷)或周期性(荷载变 向)。
第十章 土的动力特征
§10.1 概述
? §10.2 土的压实性
?
?
§10.3 土的振动液化
§10.4 周期荷载下土的强度和变形特征
?
§10.5 土的动力特征参数简介
§10.1 概述
• 在土木工程建设中，土体经常会遇到天然振源的地
震、波浪、风或人工振源的车辆、爆炸、打桩、强
夯、动力机器基础等引起的动荷载作用。
§10.2 土的压实性
4. 压实标准
a. 粘性土存在最优含水量ωop，在填土施工中应该将土料的 含水量控制在ωop左右，以期得到ρdmax，通常取
op (2 3%)
b. 工程上常采用压实度Dc控制（作为填方密度控制标准）
Dc 填土的干密度 100% 室内标准击实试验的 d max
§10.3 土的振动液化 一. 饱和松砂的振动液化
2. 液化机理
振前砂土结构
振中颗粒悬浮，有效 应力为零
振后砂土变密 实
§10.3 土的振动液化 一. 饱和松砂的振动液化
2. 液化机理
§10.3 土的振动液化 一. 饱和松砂的振动液化
3. 液化定义
• 在饱和砂土中，由于振动引起颗粒的悬浮， 超静孔隙水压力急剧升高，直到其孔隙水 压力等于总应力时，有效应力为零，砂土 的强度丧失，砂土呈液体流动状态，称为 液化现象。
土的动力性质
土的动力性质正文动力作用下的土的力学性能。
当土的应变（纵向应变或剪应变）在10-6～10-4范围（如由于动力机器基础、车辆行驶等所引起的振动）时，土显示出近似弹性的特性；当应变在10-4～10-2范围（如打桩、中等程度的地震等所引起的振动）时，土具有弹塑性的特性；当应变达到百分之几的量级（如0.02～0.05）时，土将发生振动压密、破坏、液化等现象。
因此，土的主要动力特性通常以10-4的应变值作为大、小应变的界限值。
在小应变幅情况下，主要是研究土的动剪切模量和阻尼；在大应变幅情况下则主要研究土的振动压密和动强度问题；而振动液化则是特殊条件下的动强度问题。
所以，土的动力性质主要是指动剪切模量、阻尼、振动压密、动强度和液化（见砂土液化）等五个方面。
土的动剪切模量小应变幅的动剪切模量常用野外波速法和室内共振柱试验测定，也可用经验公式估算。
波速法根据所测得的从振源到拾振器之间的距离和剪切波（或压缩波）到达拾振器所需要的时间来计算剪切波波速v s，则得：(1)式中G d为土的动剪切模量；ρ为土的质量密度。
波速法按其激振和接收方式的不同，有表面波波速法、上孔法、下孔法和跨孔法（两个或更多个钻孔）等，以后者用得较多（见工程地球物理勘探）。
共振柱法在实心或空心的圆柱形土样上施加纵向振动或扭转振动，并逐级增大驱动频率，直到试样发生共振为止。
根据一端固定、一端自由的端部条件，并忽视端部激振器的质量，可得G d＝16f2l2γ/ɡ(2)式中f为扭转振动时的共振频率；l为试样的高度；γ为土的容重；ɡ为重力加速度。
影响土的动剪切模量的变量有剪应变幅、有效平均主应力、孔隙比、颗粒特征、土的结构、应力历史、振动频率、饱和度和温度等，其中有几个变量是相互联系的（如土的孔隙比、结构和颗粒特征）。
对小应变幅动剪切模量，剪应变幅的影响可以忽略。
对于净砂，在小剪应变幅（小于10-5）的情况下,动剪切模量主要是孔隙比和有效平均主应力的函数。
土的物理性质
土的物理性质3.2.1 土的物理状态物理状态是认识土体性质的最初也是最基本的方面,是指土体在天然状态下或人工制备条件下的存在性状。
土体的物理状态主要包括各相(固、液、气)组成及其构成方式，颗粒构成物及其大小配置，重量或体积的大小，软硬松密状态及程度，土中孔隙及其大小，孔隙中含水或饱水程度和多寡(这后者较之其它工程材料，却是土体所特有的物理内容)等等。
土体是由固、液、气组成的三相分散体系，固相是土体的主体组成部分，构成土的骨架，液相和气相充填于土体孔隙内。
土颗粒的大小和形状是描述土的最直观和最简单的标准。
土的颗粒级配多采用累计曲线来表示,一般采用不均匀系数和曲率系数来评价土的级配优劣及其对工程性质的影响。
根据土粒的粒径从大到小而将土体依次区分成石(漂、块、卵、碎石等)、砾(圆、角砾)、砂(砾、粗、中、细、粉砂等)、粉土和黏性土等。
一般情况下，土体依据颗粒级配或塑性指数等指标可以划分为碎石土、砂土、粉土、黏性土、特殊性土等五大类,其中，在人们的生产实践中最具工程意义又予以更多关切的应是砂土、粉土和黏性土等3种基本土类。
在自然界中，土粒单元所构作的粒状结构、蜂窝状结构和絮状结构等3种基本结构形态大体上已被确认为砂土、粉土和黏性土等3种基本土类的固相的主体结构构成形态,，而散粒状、层状、裂隙和结核状等四种构造形式则是土体最常见的宏观存在形态(表3-1、表3-2、表3-3)。
液相在土体中的存在由土粒核心辐射向外依次形成了结品水、强结合水、弱结合水、重力水或毛细水等的层次结构,反映了颗粒的分子引力的逐次减弱和重力场作用的逐渐增强直至完全起控制作用(表3-4)。
土体内液相的数量和存在形态及其与土粒的相互作用对土体的物理状态和工程性质具有重要影响。
气相多充填土体孔隙的一部分或极少部分，一般认为当土内气相与大气连通时，对土的工程性质无明显影响，但当以封闭气泡存在于土中时，会增大土的弹性和减小土的渗透性。
土体三相构成及其存在形式和相互作用是土体性质特别是其力学性质和工程宏观反应复杂多变的物理基础。
土的工程地质特征
土的工程地质特征1.土的物理性质土的物理性质主要包括颗粒组成、颗粒分布、颗粒密实度、颗粒形状和颗粒颜色等。
颗粒组成是指土体中不同颗粒粒径的各个成分的含量及分布，包括砂、粘土、淤泥、粉砂等。
颗粒分布主要指土体中各种颗粒粒径的分布情况，包括颗粒级配、颗粒分形和颗粒分散性。
颗粒密实度指土体中颗粒之间的排列紧密程度，主要包括固结状态、液态状态和塑性状态。
颗粒形状主要指土体颗粒的形状及其表面的光滑程度，形状有圆形、多边形、角状、长形等。
颗粒颜色主要指土体颗粒的颜色，通常与土壤的类型和成分有关。
2.土的力学性质土的力学性质是指土体在外力作用下的力学行为和性能，主要包括土的强度、变形性、水力性质等。
土的强度是指土体抵抗外力破坏的能力，包括抗拉强度、抗剪强度和抗压强度等。
土的变形性是指土体在外力作用下发生的体积变化和形状变化，主要包括弹性变形、塑性变形和蠕变变形等。
土的水力性质是指土体在水流作用下的渗透性、渗流性和持水性等。
3.土的水文性质土的水文性质是指土体中水分的分布、运动和保持水分的能力，主要包括土体的孔隙度、孔隙水压力、透水性和透气性等。
土体的孔隙度是指土壤中的孔隙空间占总体积的百分比，孔隙水压力是指土壤中的孔隙水流动的压力，透水性是指土壤中水分的渗透能力，透气性是指土壤中空气的渗透能力。
4.土体颗粒结构土体颗粒结构是指土体中颗粒之间的排列方式和连接方式，主要包括土壤的细密结构、黏聚结构和粒间结构等。
土壤的细密结构是指土体颗粒之间的排列紧密程度，密集或紧密的细密结构有利于土的开挖和支护工程。
土壤的黏聚结构是指土壤颗粒之间存在颗粒间的吸附作用或胶凝作用，使土体具有阻挡水流的作用。
粒间结构是指颗粒之间的连接和桥接作用，影响土体的强度和稳定性。
综上所述，土的工程地质特征主要包括土的物理性质、力学性质、水文性质和土体颗粒结构等方面。
了解土的工程地质特征对于工程设计和施工具有重要意义，可以有效地预测土体的行为和性能，为工程的安全性和稳定性提供依据。
土的动力特性解读
• 五、影响土振动液化的主要因素（为了了解土在 什么条件下容易液化） • 研究表明，影响饱和砂土振动液化可能性的主要 因素有土性条件、起始应力条件、动荷载条件以 及排水条件。 • 1.土性条件 • 土性条件主要指土的粒度特征、密度特征和结构 特征。
12
土的动力特性规律（二）————振动液化特性
• （1）从土的粒度特征即平均粒径d50、不均匀系 数cu和粘粒含量pc来看，它们均与土的抗液化强 度成正比。 • （2）从土的密度特征即相对密度Dr或孔隙比e及 干重度rd等来看，Dr ，e ，rd ，抗液化强度 。 • （3）从土的结构特征即土的排列和胶结状况来看， 排列结构稳定和胶结状况良好的土均具有较高的 抗液化能力。重塑土<原状土；遭受过地震的砂土 比未遭受地震的砂土难液化（结构）；均匀级配 的砂比良好级配的砂强，圆粒砂比角粒砂强。？
15
土的动力特性规律（二）————振动液化特性
• （3）动荷载作用的持续时间对砂土液化的发展具 有极大的影响。如振动的时间很长，幅值并不很 大的动荷载也可能引起土的液化。 • （4）对于振动作用的方向，试验表明，振动方向 接近土的内摩擦角时抗剪强度最低。 • 4.排水条件 • 排水条件是指土层的透水程度、排水路径、及排 渗边界条件。 • 当在多层地基中有可液化土层存在时，其他土层 对可液化土层的影响主要表现在排渗能力（透水 程度和实际厚度）和层位结构（不同液化势组成 的土层）两个方面。
土料物理特性—土的物理状态判断
10.1砂土的密实度
❖ （1）采用天然孔隙比表示
采取天然状态的砂测定天然孔隙比非常困难。
漏
斗
❖ （2）采用相对密度表示
法
采取天然状态的砂测定天然孔隙比非常困难。
Dr
emax e emax emin
振 动
emax与emin ：最大与最小孔隙比,使用漏斗法和振动法测定。 法
上式中还是需要测定天然孔隙比e，因此，上述两种方法在实际应用中受到限制。
10.1砂土的密实度
❖ （1）采用标准贯入试验判定
10.1砂土的密实度
❖ 按《岩土工程勘察规范》，采用原位标准贯入试验的锤击数来判定砂土的密实度：
密实度
标准贯入 锤击数N
松散 N≤10
稍密 10<N≤15
中密 15<N≤30
密实 N>30
❖ 按《岩土工程勘察规范》，采用重型圆锥动力触探试验的锤击数来判定碎石土、卵 (砾)石土的密实度：
❖ 室内土工试验测定了黏性土的液限和塑限两个指标，再加上天然含水率w指标，这三
者之间构成的关系即为塑性指数IP和液性指数IL。
I p wL wp
IL
w wp wL wp
w wp Ip
❖ 用IP对黏性土进行分类：
❖ 用IL确定黏性土的天然状态：
10.1砂土的密实度
❖ 无黏性土包括砂土、碎石、卵石等粗颗粒土，它们都是单粒结构，无黏聚力。最主 要的物理状态指标为密实度。 ❖ 密实度是指单位体积中固体颗粒的含量。 ❖ 密实度衡量方法：通过分析单位体积中固体颗粒含量的多少或孔隙含量的多少来判定 的。土颗粒越多，孔隙越少，土就越密实，结构越稳定，压缩性越小，强度越大，可作 为良好的天然地基；反之，压缩性大，强度低，属不良地基。 ❖ 密实度衡量方法主要有三种：天然孔隙比表示、相对密度表示、标准贯入试验判定。
土的基本动力特性.
第11章土的基本动力特性11.1 前言有许多工程问题与土在动力荷载下的性能有关。
由于地区的差异性和动力加载条件的复杂性，对土的动力问题不容易建立起学科体系，并把所有问题以适当的方法加以分类。
然而，如果按照与静力问题的只要区别对土的动力问题进行分类，则可以对土的动力性能作出一些综合性的评价。
11.1.1 应变范围有关静力问题的经典土力学，主要关心的是估计基础或土结构抵抗破坏的安全度，其基本的方法是估计土的有效强度，并与外部荷载引起的土中的应力进行比较。
这样，人们的注意力集中在估计土的强度上。
地基或结构物的沉降是与土的变形有关的另一个主要关心的问题，而粘土的固结则是经典土力学的一个主要分支学科。
回顾这两个主要研究领域，可以发现人们的注意力集中在与一定大小的变形有关的土的性能上。
众所周知，土的破坏通常发生在应变水平为百分之几的量级，由于固结或压缩引起10-量级或更大。
这样，可以注意到在小的工程所感兴趣的沉降，大多数情况下应变水平在3应变下土的现象是不被关心的。
与此相反，在土动力学中，土在运动中的状态是需要研究的课题，因此，惯性力是不能被忽视的另一种因素。
人们已经知道，随着土能发生变形的时间间隔越来越短，惯性力发挥着越来越重要的作用。
在简谐运动作用下，惯性力的大小是与该运动的频率成正比的。
假如应变水平是无限地小，则随着运动频率的快速增加，惯性力可能变得明显地大，以至于在工程实践中不能再忽略其影响。
鉴于这一原因，在土动力学中，有必要引起对应变水平低至610-量级的土的性能的注意，而在静力问题的经典土力学中，这是完全可以忽略的。
这一点正是动力问题和静力问题最重要的区别之一。
11.1.2 静力和动力加载条件的差异人们已经认识到，土的孔隙比、含水量、围护压力等是影响土的力学性能的主要因素。
其它因素，如应力历史、应变水平、温度等对土在荷载作用下的反应也起着重要的影响。
然而，这些因素对静力和动力加载条件是同样重要的，因此，它们不是度量动力特征区别于静力特征的基本要素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 试验条件 土样分层n=3层；落高h=30cm；击数N=27/层
• 击实能量
E 598KJ / m3
• 试验方法 对ω=cosnst的土；分三层压实； 测定击实后的ω、ρ，算定ρd
• 注意：仅适用于细粒土；对粗粒土，可用较大尺 寸的击实仪
土
公路土工试验规程
教材：DL/T5355-2006和GB-T50123-1999
op (2 3% )
b. 工程上常采用压实度Dc控制（作为填方密度控制标准）
填土的干密度 Dc 室内标准击实试验的dmax 100%
高速公路和一级公路 Dc>95 % 其他公路 Dc>93% Ⅰ、Ⅱ级土石坝 Dc>95~98% Ⅳ~Ⅴ 级土石坝 Dc>92~95%
§10.2 土的压实性
•水膜润滑作用效果最佳; •尚没有形成封闭气泡，气易于排出;
•颗粒表面水膜很薄，相对移动困难
•孔压力升高显著，抵消部分击实功; •形成封闭气泡和水难以排出;
24 28
§10.2 土的压实性
3. 影响因素
a. 击实功能
d
N 50
b. 土的级配
N 30 N 10
E , op , d,max
§10.2 土的压实性
二. 细粒土的压实性
1.击实曲线 2.理论分析 3.影响因素 4.压实标准
§10.2 土的压实性
1.击实曲线
最大干密度 特点： 最优含水量 ①具有峰值 ②位于饱和曲线之下
d (d )sat
干密度d(g/cm3)
2.0
dmax=1.86
1.8
1.6
1.4
wop=12.1
0 4 8 12 16 20 24 28 含水量w(%)
粘性土渗透系数K很小，压 实过程中含水量几乎不变， 要想击实到饱和状态是不可 能的。
d
Gsw 1 Gsw /
Sr
Sr 1
(d
)sat
Gsw 1 Gsw
§10.2 土的压实性
干密度d(g/cm3)
2. 理论分析
压实机理：
2.0
§10.3 土的振动液化 一. 饱和松砂的振动液化 4. 砂土液化的影响因素（228页）
• 4.1 土类 • 4.2 土的密度 相对密度Dr<60% • 4.3 土的初始应力状态
§10.3 土的振动液化
桩基础（房屋基础露出地面）
§10.3 土的振动液化 一. 饱和松砂的振动液化
2. 液化机理
（1）初始的疏松状态
（2）振动以后处于悬浮状态 —孔压升高（液化）
（3）振后处于密实状态
§10.3 土的振动液化 一. 饱和松砂的振动液化
2. 液化机理
振前砂土结构
振中颗粒悬浮，有效 应力为零
dmax=1.86
1.8
✓ 颗粒被击碎，土粒定向排列;
✓ 土粒破碎，粒间联结力被破 1.6
坏而发生孔隙体积减小;
✓ 气被挤出或被压缩等
1 ω< ωop , ρ d< ρdmax ω> ωop , ρ d< ρdmax
0 4 8 12 16 20 含水量w(%)
振后砂土变密 实
§10.3 土的振动液化 一. 饱和松砂的振动液化
2. 液化机理
§10.3 土的振动液化 一. 饱和松砂的振动液化
3. 液化定义
• 在饱和砂土中，由于振动引起颗粒的悬浮， 超静孔隙水压力急剧升高，直到其孔隙水 压力等于总应力时，有效应力为零，砂土 的强度丧失，砂土呈液体流动状态，称为 液化现象。
§10.3 土的振动液化
§10.3 土的振动液化
日本阪神地震引起的路面塌陷
§10.3 土的振动液化
由于液化引起的河道破坏—日本神户
§10.3 土的振动液化
阪 神 地 震 中 新 干 线 的 倾 覆
§10.3 土的振动液化
地基液化引起的储油罐 倾斜—日本神户
§10.3 土的振动液化
日本阪神地震引起的地面下沉房屋脱离地面
d
E const
3 2
1
d
d
const
E const, E ,d存在一个上界
级配越好，其max 越大
c. 击实方式 夯实、辗压、振动；辗压对粘土比较合适
§10.2 土的压实性
4. 压实标准
a. 粘性土存在最优含水量ωop，在填土施工中应该将土料的 含水量控制在ωop左右，以期得到ρdmax，通常取
• 在动荷载作用下，土的强度和变形特性都将受到影 响。
• 动荷载可能造成土体的破坏，必须加以充分重视； • 动荷载可被利用改善不良土体的性质，如地基处理
中的爆炸法、强夯法等。
§10.1 概述
图10.1 动荷载的类型 (a)冲击荷载；(b)不规则荷载；(c)周期荷载
§10.2 土的压实性
压实：指通过夯打、振动、碾压等，使土体变得密 实、以提高土的强度、减小土的压缩性和渗透性
压实性：指土在一定压实能量作用下密度增长的特性
研究击实性的目的： 以最小的能量消耗获得最大的压实密度
击实方法： 室内击实试验 现场试验: 夯打、振动、碾压
§10.2 土的压实性
一. 室内击实试验 二. 细粒土的压实性 三. 粗粒土的压实性
§10.2 土的压实性
一. 室内击实试验
• 试验设备 击实筒V=997cm3；击实锤m=2.5kg；锤底直径d=5cm
3. 压实标准
✓ 常用相对密度控制 Dr>0.7~0.75 ✓ 施工过程中要么风干，要么就充分洒水，使土料饱和
§10.3 土的振动液化
§6.6土的动强度与砂土的振动液化
§10.3 土的振动液化 一. 饱和松砂的振动液化
1. 液化现象
孔
压
• 饱和松砂在振动情
U
况下孔压急剧升高
• 在瞬间砂土呈液态
时间T
三. 粗粒土的压实性
1.击实曲线 d
20%
特点
①不存在最优含水量； ②在完全风干和饱和两种状态 下易于击实； ③潮湿状态下ρd明显降低。 粗砂 ω =4~5% 时，干密度最小 中砂 ω=7%；
2. 理论分析
✓ 对粗粒土，击实过程中可以自由排水，不存在细粒土中出现的现象。
✓ 在潮湿状态下，存在着假凝聚力，加大了阻力。
第十章 土的动力特征
➢ §10.1 概述 ? §10.2 土的压实性 ? §10.3 土的振动液化 ? §10.4 周期荷载下土的强度和变形特征 ? §10.5 土的动力特征参数简介
§10.1 概述
• 在土木工程建设中，土体经常会遇到天然振源的地 震、波浪、风或人工振源的车辆、爆炸、打桩、强 夯、动力机器基础等引起的动荷载作用。
