三相费控智能电能表说明书(无线远程)
DTZY9668C型三相费控智能电能表使用说明书
DTZY9668C-Z型三相费控智能电能表使用说明书（GW-V18.1-698）一、概述DTZY9668C-Z型三相费控智能电能表是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。
该表具有电能计量、需量测量、显示、校时、冻结、负荷记录、电能表运行参数的测量及监测、停电抄表、数据存储、远程费控、时钟、时段及费率等功能，满足电力部门及时有效地对用户进行现代化科学管理的需求。
符号DL/T 698.45-2017电能信息采集与管理系统-面向对象的数据交换协议。
二、主要规格产品型号名称电压规格电流规格DTZY9668C-Z三相四线费控智能电能表3×220/380V3×1.5(6)A3×5(60)A3×10(100)A 3×57.7/100V3×1.5(6)A3×0.3(1.2)A三、主要性能3.1基本误差符合GB/T17215.301-2007《多功能电能表特殊要求》中对误差的要求。
3.2电气参数：3.2.1电压范围规定的工作范围0.9Un～1.1Un扩展的工作范围0.8Un～1.15Un极限工作范围0.0Un～1.15Un3.2.2标准参比频率：参比频率的标准值为50Hz。
3.2.3功耗：3.2.3.1电压线路功耗a)在三相施加参比电流和参比电压、参比频率条件下，电能表处于非通信状态，背光关闭，每一电压线路的有功功率和视在功率消耗不大于1.5W、6VA。
b)电能表在通信状态下，电压线路的有功功率不大于8W。
3.2.3.2电流线路功耗电能表在参比电流和参比频率下，当参比电流小于10A时每一电流线路的视在功率消耗不超过0.2VA，当参比电流大于或等于10A时每一电流线路的视在功率消耗不超过0.4VA。
3.2.4时钟准确度：≤0.5s/d(23℃±2℃)，具有时钟温度补偿功能。
三相智能电能表说明书
高×宽×厚＝265mm×170mm×75mm
辅助电源
100～240V交直流自适应（仅适用、表）
2
2.1
电能测量四象限的定义（见DL/T645-2007标准）
测量平面的竖轴表示电压相量Ù（固定在竖轴），瞬时的电流相量用来表示当前电能的输送，并相对电压相量Ù具有相位角φ。顺时针方向φ角为正。四象限的示意图见下图：
功率因素Ф
ФA、ФB、ФC
ФAB、ФCB
1位整数、3位小数
有功功率的方向实时状态及无功功率的象限实时状态，通过液晶左上角的“象限指示符”指示：
指示为第Ⅰ象限时，表示当前的有功功率为正向，无功处于第Ⅰ象限；
指示为第Ⅱ象限时，表示当前的有功功率为反向，无功处于第Ⅱ象限；
指示为第Ⅲ象限时，表示当前的有功功率为反向，无功处于第Ⅲ象限；
所有电能资料均可存储当前及最近12个月的数据，显示当前及上月、上上月的资料。
可根据用户要求，有功电能可通过软件设置为“反向正计“，即正向有功电能中包括反向有功电能。
四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功1和组合无功2的计算、记录、显示。（注：循环显示组合无功1和组合无功2，但可按显和采集四象限无功量）。

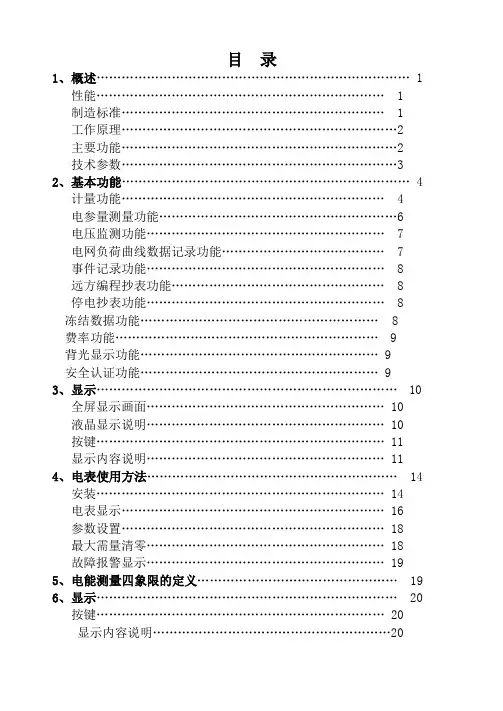

1、概述…………………………………………………………………1
性能……………………………………………………………1
制造标准………………………………………………………1
工作原理…………………………………………………………2
主要功能…………………………………………………………2
技术参数…………………………………………………………3
功耗
电压回路：每相≤、6VA；电流回路：每相≤(Ib)
三相四线费控智能电能表使用说明书
三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485 接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。
精度基本不受频率，温度、电压变化影响。
整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。
电压矢量U 随相角φ改变方向。
电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。
图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。
所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。
其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。
（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。
分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。
三相费控智能电能表 DT(S)ZY71 DTZY71-Z DT(S)ZY71-G 使用说明书
三相费控智能电能表DT(S)ZY71/DTZY71-Z/ DT(S)ZY71-G DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1 概述1.1 产品介绍DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型三相费控智能电能表系列产品适用于三相有功、无功电能计量。
我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。
各项技术指标符合《GB/T 17215.321-2021》、《GB/T 17215.323-2008》、《GB/T 17215.211-2021》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DLT 698.45-2017》、Q/GDW10354-2020、Q/GDW10356-2020等国家标准以及行业标准。
DT(S)ZY71/DTZY71-Z/DT(S)ZY71-G/DTZY71-J型系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。
具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。
可广泛应用于电力行业的电能测量及用电自动化管理领域。
1.2 工作原理电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。
2 规格3 技术指标3.1 功率消耗（参比条件下）每相电压回路：≤1.5W、6VA；每相电流回路：基本电流（小于10A）≤0.2VA，基本电流（大于10A）≤ 0.4VA。
三相四线远程费控电能表说明书
以下是三相四线远程费控电能表的说明书：
1. 产品概述
三相四线远程费控电能表是一种智能化的电表，具有远程费控功能，可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。
该电能表具有多种功能和特点，如高精度测量、多种通讯方式、远程费控等。
2. 产品特点
-高精度测量：该电能表采用高精度的测量元件，能够实现高精度的测量和显示。
-多种通讯方式：该电能表支持多种通讯方式，如RS485、MODBUS、TCP/IP等，方便用户进行数据传输和远程管理。
-远程费控：该电能表具有远程费控功能，用户可以通过网络远程读取电表数据，实现远程计费、远程管理等功能。
-多种功能：该电能表还具有多种功能，如电压、电流、功率、功率因数等测量和显示功能，以及过载、过压、欠压等保护功能。
3. 安装和接线
三相四线远程费控电能表的安装和接线需要按照说明书要求进行，一般包括以下步骤：
-安装电能表：根据说明书要求，选择合适的安装位置，安装电能表。
-接线：将电能表的接线端子按照说明书要求进行接线。
-调试：完成接线后，进行调试，检查电能表是否正常工作。
4. 注意事项
-在安装和接线过程中，需要注意安全，避免电击和短路等危险。
-在使用该电能表进行实验时，需要进行充分的培训和学习，熟悉实验方法和注意事项。
-在使用该电能表进行远程费控时，需要进行充分的培训和学习，熟悉远程费控的操作方法和注意事项。
以上是三相四线远程费控电能表的说明书。
在使用该电能表时，需要严格按照说明书要求进行操作，确保安全可靠，并进行必要的培训和学习，熟悉实验方法和注意事项。
三相费控智能电能表说明书
三相费控智能电能表说明书名称：三相费控智能电能表系列：智能电能表型号：DTZY1122-Z一、产品概述:三相费控智能电能表是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有国际先进水平的仪表。
电能表由测量单元、数据处理单元、通信单元、ESAM模块等组成，具有电能量计量、信息存储及处理、实时监测、自动控制、信息交互、负载控制等功能的电能表。
二、功能简述：z电能表内置具有温度补偿功能的硬件时钟，具有日历、计时和闰年自动切换，节假日和公休日特殊费率时段功能。
z可计量正、反向、组合有功总、尖、峰、平、谷电能，组合有功电能计量模式可根据有功组合方式特征字任意设置。
z记录有功正、反向的总、尖、峰、平、谷最大需量及其发生时间。
记录并存储12个结算周期最大需量及其发生时间。
z具有定时冻结、定时冻结、约定冻结、日冻结、周期冻结功能。
z电能表内配套有专用的作为安全认证接口和安全数据存储单元的ESAM模块。
z远程费控智能电能表是通过网络等虚拟介质远程实现费控功能的电能表。
z本地费控电能表是通过CPU卡固态介质在本地实现费控功能的电能表。
z实时测量监测：记录、显示当前电能表的总及分相电压、电流、功率、功率因数等运行参数，当电网或电表发生异常时,以事件方式进行记录。
z负荷记录的内容可以从电压、电流、频率；有、无功功率；功率因数；有、无功总电能；四象限无功总电能；当前需量这六类数据中任意组合选择。
三、技术参数：z电气参数正常工作电压 0.8Un～1.1Un极限工作电压 0.70Un～1.15Un电压线路功耗≤1.5W、6V A电流线路功耗≤0.4V A时钟电池电压 3.6V DC停电显示电池电压 6.0V DC起动电流有功0.001In(0.5S)， 0.002In(1级互感式)，0.004 In（1级直通式）无功 0.003In (2级互感式)，0.005 In (2级直通式)z技术参数准确度等级有功0.5S级，1级；无功2级额定频率 50Hz时钟准确度(日误差) ≤0.5S/d (23℃)电池容量≥1200mAh停电后数据保存时间≥10年(新电池)费率数 4时段数 14（可设置）计度范围0～999999.99kWh,0～999999.99kvarh 显示固定界面液晶显示屏通讯波特率RS485通信接口:1200～9600 bps（缺省：2400bps）电力载波通信接口：1200～9600 bps（缺省：2400bps）红外通信接口：1200bps潜动具有防潜动逻辑设计外型尺寸290mm×170mm×85 mm重量≤3.0kgz气候条件安装方式 户内式 户外式 规定的工作范围 -10°C ∼45°C -25°C ∼60°C极限工作范围 -25°C ∼60°C -40°C ∼70°C 储存和运输极限范围 -25°C ∼70°C -40°C ∼70°C。
三相四线费控智能某电能表使用说明书
三相四线费控智能电能表使用说明书DTZY22-Z型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485 接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。
精度基本不受频率，温度、电压变化影响。
整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。
1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。
在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。
1.1.4、电表运行信息可由手持电脑、RS485接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。
电能表通讯规约符合DL/T645。
三相四线费控智能电能表使用说明书-4 - 二、原理与主要技术参数：A、B、C三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能,CPU中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。
DTZY25 三相费控智能电能表 操作手册 2010-08-26
内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；
能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，并具有485通讯、红外通讯等功能；
内嵌保密性高的ESAM模块，以实现电表与系统主站之间的安全认证过程，保证与系统主站进行数据交互的安全性和完整性；
电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；
电池容量
≥1200mAh
停电后数据保存时间
≥10年(用新电池)
气候条件：
正常工作温度
-25℃～+60℃
极限工作温度
-40℃～+70℃
贮存和运输温度
-40℃～+70℃
贮存和工作湿度
≤85%
技术参数：
费率数
4
时段数
14
计度范围
-799999.99 kWh～799999.99 kWh , -799999.99 kvarh～799999.99 kvarh
图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
二、外形说明及安装
2.1
图2三相费控智能电能表外形图说明
翻开透明翻盖，右边有一块小盖板，打开小盖板可见一个电池槽，电池槽中安装有两节3V锂电池，供停电唤醒时使用(电表内部已焊有一节3.6V时钟电池用于维持内部数据不变及时钟运行)。安装时注意电池的正、负极方向。小盖板下方有一个按键为编程按键。
电流标识，分别代表Ia、Ib、Ic，功率反向时显示“-”号。失流时闪烁显示；当某相断流时该相电流标识消失(包括“-”号)。注：在三相三线表中，无B相电流。
PZ-WI3智能三相电能表
二、技术参数
网络 额定值
参数 三相三线、三相四线 AC 100V、400V（订货时请说明）
电压
过负荷 持续：1.2 倍 功耗 <1VA(每相)
瞬时：10 倍/10s
输
阻抗 >500kΩ
入
精度 RMS 测量，精度等级 0.5
测
额定值 AC 1A、5A(订货时请说明)
量
过负荷 持续：1.2 倍 瞬时：10 倍/10s
的 CT 上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断
开 CT 一次回路或者短接二次回路。建议使用接线排，不要直接接 CT，以便拆装。
2.2.3 要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的
数值和符号错误！
2.3.4 仪表输入网络的配置根据系统的 CT 个数决定，在 2 个 CT 的情况下，选择三相三
4.2 MODBUS-RTU 通讯协议
MODBUS 协议约定在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机 的信号寻址到一台唯一地址的终端设备（从机），然后，终端设备发出的应答信号以相反的 方向传输给主机，即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流 （半双工的工作模式）。
回车键 ：密码进入确认及数字参数修改确认。
菜单键 ：用于选择菜单界面、退出功能和返回上级菜单功能。
向右键 ：测量显示时做转换功能，修改数据时此键为数字加键（从 0-9999 循环）
向左键
：测量显示时做转换功能，修改数据时此键做数字减键 （从 0-9999 循环）
3.2 测量显示
智能型三相电能表可测量电网中的电力参数有：Ps（总有功功率）Qs（总无功功率）以
三相智能电能表使用说明书
使用说明书目录1 综合介绍11.1概述1 1.2工作原理简述1 1.3技术参数22 基本功能22.1电能计量2 2.2最大需量测量2 2.3时钟、时段及费率功能2 2.4测量及监测2 2.5事件记录3 2.6负荷曲线3 2.7数据冻结3 2.8电压统计3 2.9谐波分析3 2.10通讯4 2.11停电抄表4 2.12LED指示、脉冲信号输出4 2.13多功能测试接口4 2.14电表休眠4 2.15报警输出接口4 2.16电源供电方式43 液晶显示说明53.1显示界面错误!未定义书签。
3.2显示状态53.3显示按键操作说明64 安装与接线错误!未定义书签。
4.1外观尺寸错误!未定义书签。
4.2端子接线图错误!未定义书签。
5 其它使用说明错误!未定义书签。
5.1电表编程6 5.2停电抄表电池6 5.3电表检验66 注意事项错误!未定义书签。
1 综合介绍1.1 概述电能表是以MCU+计量芯片技术为基础，采用当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准GB/T 17215.301-2007《多功能电能表特殊要求》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-2007《多功能电能表》、DL/T645-2007《多功能电能表通信协议》、Q/GDW354-2009《智能电能表功能规范》、Q/GDW356-2009《三相智能电能表型式规范》等设计制造。
它集计量、监控、报警、显示、谐波测量、冻结、通讯功能于一身，能计量组合有功、正反向有功、组合无功1、组合无功2、四象限无功总电量及分时电量；能计量正反向有功、组合无功1、组合无功2、四象限无功总最大需量及分时最大需量，以及最大需量发生的日期和时间；能测量各相电压、电流、功率因数、有功功率、无功功率、视在功率及三相总有功功率、总无功功率、总视在功率、总功率因数和频率等；能检测并记录各相失压、失流、断相、反向、过载、过流、过压、欠压、断流、逆相序等事件；能检测备用电池电压和监测负荷情况；能实现远程和红外抄表。
2013新国网三相四线远程费控智能电能表(通信模块)-产品说明书
三相四线费控智能电能表DTZY183-Z型使用说明书(陕)制00000312号西安中顺实业发展有限公司三相费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。
该智能电表能精确地计量有功正反向总电能、各费率电能，无功四象限电能，具有有功正反向最大需量记录功能，对有功无功功率、电压、电流、功率因素和频率等用电参数进行实时测量和处理，具有分时计量、自动抄表、电量和需量的数据存储、负荷曲线记录、事件数据记录等功能。
该系列电能表采用超大规模数字信号处理芯片、全隔离标准RS485通讯接口和红外通讯、可配置载波通讯模块、无线通讯模块。
大画面宽温液晶显示等先进技术。
制造上运用先进的SMT表面贴装工艺和进口高性能长寿命电子元器件，外壳采用高强度、阻燃环保材料、造型新颖、实用, 具有较高的绝缘强度和耐腐蚀性，是电能信息采集智能电网建设的理想选择。
二、依据主要标准和规范DL/T 645—2007 《多功能电能表通信协议》及其备案文件DL/T 566 《电压失压计时器技术条件》YD/T 1208—2002 《800MHz CDMA蜂窝移动通信网无线智能网（WIN）阶段1：接口技术要求》YD/T 1214—2006 《900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移动台》GB 4208-2008 外壳防护等级（IP代码）GB/T 13384—2008 机电产品包装通用技术条件GB/T 17215.211—2006 交流电测量设备 通用要求 试验和试验条件 第11部分：测量设备GB/T 17215.301—2007 多功能电能表 特殊要求GB/T 17215.321—2008 交流电测量设备 特殊要求 第21部分 静止式有功电能表（1级和2级）GB/T 17215.322—2008 交流电测量设备 特殊要求 第22部分 静止式有功电能表（0.2S级和0.5S级）GB/T 17215.323—2008 交流电测量设备 特殊要求 第23部分 静止式无功电能表（2级和3级） DL/T 645—2007 多功能电能表通信协议 DL/T 830—2002 静止式单相交流有功电能表使用导则 JJG 596-2012 电子式电能表Q/GDW 1354－2013 智能电能表功能规范Q/GDW 1356－2013 三相智能电能表型式规范Q/GDW 1827—2013三相智能电能表技术规范三、工作原理3.1 工作原理说明智能电表工作时，三相电压、电流经传感器件转换为采样信号通过滤波处理后送入数字信号处理器，由于采用了专用的数字信号处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来精确地测量电能数据，从而使电表的计量准确度有了显著改善。
正泰仪表 DTZY666 型三相远程费控智能电能表 数据表
>> 精准计量 智慧物联18 >> 精准计量 智慧物联 19DTZY666 型三相远程费控智能电能表（远程—开关内/外置）2 主要功能及特点3 主要技术参数备注：经互感器接入和最大电流超过60A的电能表需要外配NM1(带分励脱口器，220V)实现通断 电功能。
● 具有正反向有功、四象限无功电能计量功能，并可以据此设置组合有功和组合无功电能● 具有分时计量功能，可按相应的时段分别累计、存储总、尖、峰、平、谷有功和无功电能● 具有分相有功电能计量功能● 测量双向最大需量、分时段最大需量及其出现的日期和时间，并存储带时标的数据● 时段费率功能：具有两套费率时区、时段表和254个公共假日，可在约定的时刻自动转换● 具有电压、电流、功率、功率因数、当前需量等实时参量测量功能● 具有定时、瞬时、约定、整点及日冻结功能，冻结数据模式字可设● 具有红外通信、RS485通信接口，方便与外界交换数据● 电费计算在远程售电管理系统中完成，电能表可以通过RS485接收远程售电管理系统下发的拉 闸、允许合闸、ESAM 数据抄读指令，指令需通过严格的密码验证及安全认证● 具有电压异常、电流异常、掉电、清零、校时、编程、开表盖、开端钮盖等事件记录功能● 具有负荷曲线记录功能，可按用户设定的时间间隔对选定的六类数据内容进行滚动记录，间隔 时间可在1 min～60min 任意设置● 具有磁场干扰事件记录功能DTZY666型三相远程费控智能电能表采用大规模集成电路，应用数字采样技术，根据工业用户的用电管理需求进行设计、制造具有现代先进水平的电能表，主要用于参比频率为50Hz（或60Hz）的三相电网中，对中、小型工商业用户进行电能计量和电力质量监测。
1 产品概述DDZY666- 型单相远程费控智能电能表（模块-远程-开关内/外置）2 主要功能及特点3 主要技术参数备注：经互感器接入和最大电流超过60A 的电能表需要外配NB1S(带分励脱扣器，220V)实现通断电 功能。
DSZY331三相三线费控智能电能表说明书
DSZY331说明书1、综合介绍1.1 概述DSZY331(C)-G(-Z)(-J)型三相三线费控智能电能表是新一代智能型高科技电能计量产品，符合 GB/T17215.321-2008、 GB/T17215.322-2008、GB/T17215.323-2008 和 DL/T614-2007 等电能表有关标准，采用 DL/T645-2007 通信规约。
业务咨询电话：0731-********1.2 技术参数1.2.1 主要技术参数项目技术要求参比电压 3×100V正常工作范围单相85% Un ~ 130% Un，合相60%Un ~ 130%Un辅助电源交/直流100V~240V(当电表具备时)测量范围电压：三相80%Un ~ 130%Un，电流：1％Ib~6Ib准确度等级有功0.5S级、1级;无功2级工作温度-25℃～60℃极限工作温度-40℃～70℃相对湿度≤95%（无凝露）频率范围(50±2.5)Hz功耗＜1.5W，6VAMTBF ≥1×105 h时钟电池寿命连续工作时间≥5 年设计寿命10 年1.2.3 光耦脉冲输出脉冲输出宽度(65±5)ms最大允许通过电流10mA（DC）工作电压5V～24V（DC）1.2.4 安装尺寸外形尺寸长×宽×厚=290mm×170mm×85mm后接线预留孔位置尺寸(下接线可不开此孔）图1：安装尺寸图1.2.5 主端子接线图（具体以实物为准）2 5 83 6 91 4 7电 A 负源 B 载C侧N 侧三相四线直接接入式接线图图2：主端子接线图1.2.6辅助端子接线图（具体以实物为准）图3：辅助端子排列图2、仪表基本功能分时计量功能、预付费功能、跨月结算、监测与事件记录功能、最大需量功能、485 与红外通信功能、通信模块功能（载波、无线、小无线模块功能可选）、低功耗功能、安全权限管理、液晶显示功能：2.1.1 显示图解：液晶全屏图项目液晶上显示内容含义说明数据显示行，显示各种记录数 据。
三相费控智能电能表说明书(远程)
1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根 据本地区具体情况自行选择一种或多种传输方式。电能表通讯规约符合 DL/T645。
三、计量 ........................................................ - 6 3.1、计量功能 ................................................. - 6 3.1.1 电能测量四象限定义 ....................................... - 6 3.1.2 电能计量功能 ............................................ - 7 3.1.3 最大需量计量功能 ........................................ - 7 3.1.4 电参量测量功能 .......................................... - 8 3.2、电压监测功能 ............................................. - 9 3.2.1 失压概念 ................................................ - 9 3.2.2 失压判定 ................................................ - 9 3.2.3 失压记录 ................................................ - 9 3.2.4 全失压判定、记录功能 ................................... - 10 3.3、电流监测功能 ............................................ - 10 3.3.1 失流记录功能 ........................................... - 10 -
海兴电力三相费控智能电能表说明书
三相费控智能电能表杭州海兴电力科技股份有限公司序言适用范围：本说明书适用以下三相费控智能电能表：请根据您的产品选择阅读。
版本：V1.01产品简介1.1概述本仪表采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键元器件选用国际知名品牌的长寿命器件，提高了产品的可靠性和使用寿命。
可根据具体产品型号选配低压电力线载波通讯模块、微功率无线、GPRS通讯模块，以及CPU智能卡读写接口。
1.2依据标准有功精度等级为0.2S、0.5S级时引用GB/T17215.322-20081.3工作原理本款三相费控智能电能表工作原理如图1所示。
电能表工作时，电压、电流经取样电路分别取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。
由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能数据，从而使电能表的计量准确度有了显著改善。
图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有无功电能计量和最大需量测量功能，根据需要显示各项数据、通过红外或485接口等进注：载波、微功率无线、GPRS、IC卡接口可选配1.4技术参数2 主要功能2.1电能计量 a) 有功电量计量● 计量总及各费率正反向有功电量。
● 计量组合有功总及各费率电能(组合方式可设置)。
● 计量A 、B 、C 三相正反向有功总电能。
b) 无功电量计量● 计量总及各费率四象限无功电量。
● 计量组合无功总及各费率电能(组合方式可设置)。
c) 以上各项电量按结算日存储，保存当前及上12个结算日的历史数据。
数据转存时间为月末24时（月初0时）或其它抄表日(1-28日)任意时刻。
图2 电能计量四象限注1：本图的参考矢量是电流矢量（取向右为正方向）。
+P ）输出有功（注2：电压矢量U随相角φ改变方向。
注3：电压U和电流I间的相角φ在数学意义上取正（逆时针方向）。
A13(中性)三相远程费控智能电能表说明书
DTZYxx型三相四线远程费控智能电能表使用说明书xxxxxxxx有限公司一、概述DTZYxx型三相四线远程费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。
该电能表采用了超大规模数字信号处理芯片、永久保存信息的存贮器、485通讯和红外通讯、大画面宽温液晶显示等先进技术。
电能表采用了先进的SMT 表面贴装工艺，外壳采用高强度、阻燃环保材料、造型新颖、美观适用,具有较高的绝缘强度和耐腐蚀性。
该表集众多功能于一体，具有电能量计量、信息存储及处理、实时监测、信息交互等功能。
二、依据标准和规范该智能电能表设计、测试、制造均符合或超过国家标准和电力行业标准。
GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 17215.301-2007 《多功能电能表特殊要求》GB/T 15464-1995 《仪器仪表包装通用技术条件》DL/T614-2007《多功能电能表》DL/T 645-2007《多功能电能表通信协议》Q/GDW 356—2009《三相智能电能表型式规范》Q/GDW 354—2009《智能电能表功能规范》Q/GDW 365—2009《智能电能表信息交换安全认证技术规范》3、基本参数3.1型号规格3.2基本误差3.3起动电能表在参比电压、参比频率下、当cos φ=1.0，负载电流为0.004Ib(1.0级)或0.005Ib(2.0级)时，电能表能起动并能连续记录。
3.4潜动当电能表的电流线路无电流时，电压线路上施加参比电压的115%时，电能表的测试输出不应产生多于一个的脉冲。
三相费控电能表
一、国网结构1、表盖上标牌：DTZY545/DSZY535 三相远程费控智能电能表(内置、外置) 有功1级无功2级DTZY545-Z 三相远程费控智能电能表(载波内置、外置) 有功1级无功2级DTZY545C-Z 三相费控智能电能表(载波卡表内置、外置) 有功1级无功2级DTZY545C 三相费控智能电能表(卡表内置、外置) 有功1级无功2级指示灯：—有功电能脉冲指示灯：红色；平时灭，计量有功电能时闪烁。
—无功电能脉冲指示灯：红色；平时灭，计量无功电能时闪烁。
—报警指示灯：红色；正常时灭，报警时常亮。
—跳闸指示灯：黄色；平时灭，负荷开关分断时亮。
费控电能表应具有跳闸指示灯，跳闸指示灯平时灭，在电能表发出跳闸命令的同时，跳闸指示灯点亮。
下标牌：电能表参比电压、参比电流、准确度等级、有无功常数、频率等2、接线图及端子三相费控智能电能表（无线通信模块外置）同时具有跳闸控制接口、2个RS485接口，其中RS485接口2与无线通信模块相连，用于抄读下挂表；三相费控智能电能表有跳闸控制接口和1个RS485接口。
（见图2）二、功能部分1、通信协议：DLT/645-2007多功能电能表通信协议和DLT/645-2007备案文件①支持万能地址读表操作，不支持万能地址写操作和缩位地址写操作，必须将12为通信地址输全。
②默认波特率2400bps。
③若编程时密码闭锁，液晶屏上出现“锁”的符号，可加跳线编写任意一条设置命令，即可解锁；若不确定编程密码是多少，可通过加跳线在自由编程中基本参数编写密码，再用刚刚编写进去的密码验证是否可编写成功。
④出厂之前必须做一次电表清零操作，若只按下编程键，则可以清空电表内电量、最大需量及发生时间、冻结量、事件记录、负荷曲线等数据；若加跳线清零，则可以清空除上述所说数据之外的内容和电表清零事件记录，以及内部电池使用时间。
⑤事件记录中，失压、欠压、过压、断相、电压逆向序、电流逆向序、失流、过流、断流、潮流反向、过载、跳合闸记录、总功率因数超下限均满足DLT/645-2007备案文件；其他事件满足DLT/645-2007通信协议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、概述 ........................................................ - 3 -1.1、性能..................................................... - 3 -二、规格与主要技术参数：........................................ - 4 -2.1、规格..................................................... - 4 -2.2、主要技术参数：........................................... - 5 -三、计量 ........................................................ - 6 -3.1、计量功能................................................. - 7 -3.2、电压监测功能............................................. - 9 -3.3、电流监测功能............................................ - 10 -四、功能 ....................................................... - 10 -4.1、报警功能................................................ - 10 -4.2、断电控制................................................ - 10 -4.3、开盖报警................................................ - 11 -4.4、停电.................................................... - 11 -4.5、时段控制................................................ - 11 -4.6、自动结算功能............................................ - 11 -4.7、数据冻结功能........................................... - 12 -4.8、事件记录功能........................................... - 12 -4.9、通讯功能................................................ - 13 -五、电表使用方法............................................... - 14 -5.1、调整、校验.............................................. - 14 -5.2、安装.................................................... - 15 -5.3、抄表.................................................... - 17 -5.4、更换电池................................................ - 17 -5.5、最大需量清零............................................ - 18 -六、显示 ....................................................... - 18 -6.1、显示画面符号定义........................................ - 18 -6.2、循显画面................................................ - 19 -6.3、故障报警显示............................................ - 23 -七、通讯 ....................................................... - 24 -八、运输贮存与保证期限......................................... - 24 -8.1、运输.................................................... - 24 -8.2、贮存.................................................... - 24 - 8.3、修理及更换.............................................. - 24 -一、概述DSZY22-G/DTZY22-G型费控智能采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。
以手持电脑为媒介实现用户与供电部门计算机的信息传输。
本表还具有双RS485接口，方便电力部门实现计算机网络管理。
并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。
1.1、性能1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。
精度基本不受频率，温度、电压变化影响。
整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。
1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。
1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。
在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。
1.1.4、电表运行信息可由手持电脑、RS485接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。
电能表通讯规约符合DL/T645。
二、原理与主要技术参数：A、B、C三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU中央处理器通过SPI口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。
同时识别各相电压、电流有无异常并记录负荷曲线和相应的失压、失流状态，并可按用户要求定制丰富的事件记录。
其原理框图如下：原理框图2.1、执行标准GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件- 第11部分：测量设备》GB/T 17215.321-2007 《1级和2级静止式交流有功电能表》GB/T 17215.301-2007 《多功能电能表特殊要求》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJG 596-1999 《电子式电能表》JB/T 6214-1992 《仪器仪表可靠性验证试验及测定试验（指数分布）导则》DL/T614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 566-1995 《电压失压计时器技术条件》DL/T 830-2002 《静止式单相交流有功电能表使用导则》YD/T 1208-2002 《800MHz CDMA蜂窝移动通信网无线智能网(WIN)阶段1：接口技术要求》YD/T 1214-2006 《900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移动台》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW 356—2009 《三相智能电能表型式规范》Q/GDW 354—2009 《智能电能表功能规范》Q/GDW 365—2009 《智能电能表信息交换安全认证技术规范》2.2、主要技术参数：三、计量3.1、计量功能3.1.1电能测量四象限定义电能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。
电压矢量U 随相角φ改变方向。
电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。
图：电能测量四象限定义3.1.2 电能计量功能电表可计量如下电能资料：●分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。
●所有电能资料均可存储当前及最近12个月的数据，显示当前及上月、上上月的资料。
其中：●四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功1和组合无功2的计算、记录、显示。
（注：循环显示组合无功1和组合无功2，但可按显和采集四象限无功量）。
●分相正、反向有功无功电能，对三相四线来讲，是指A、B、C三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC相各相的正、反向有功无功电能。
●电能量的显示和记录位数可软件设置(小数位数可在0～4位之间设置)，默认为6位整数、2位小数；有功电能单位为kWh，无功电能单位为kvarh。
3.1.3 最大需量计量功能最大需量的计算方法可根据用户要求选择“滑差式”或“区间式”，默认为“滑差式”。
“滑差式”计算最大需量时，需量周期和滑差时间可按照DL/T614-2007中的定义设置：需量周期可在5、10、15、30、60min中选择，滑差时间可在1、2、3、5中选择。
需量周期应为滑差时间的5～15整数倍。
出厂默认设置为：需量周期为15min，滑差时间为1min。
“区间式”计算最大需量时，将滑差时间设置成与需量周期相同即可。
