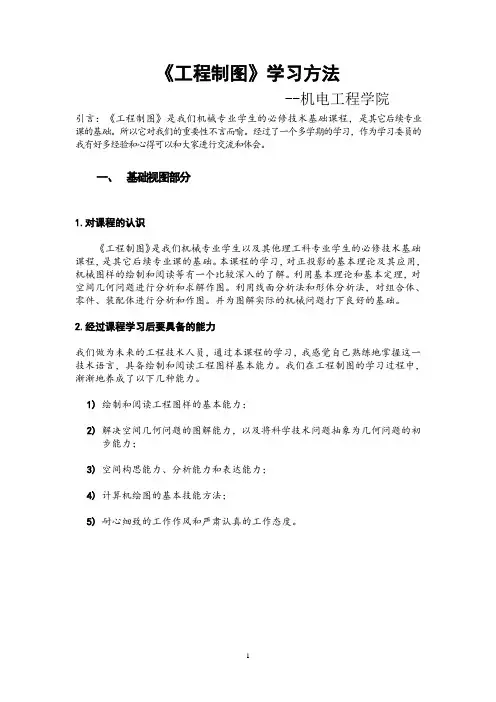

《工程制图》学习方法--机电工程学院引言：《工程制图》是我们机械专业学生的必修技术基础课程，是其它后续专业课的基础。
所以它对我们的重要性不言而喻。
经过了一个多学期的学习，作为学习委员的我有好多经验和心得可以和大家进行交流和体会。
一、基础视图部分1.对课程的认识《工程制图》是我们机械专业学生以及其他理工科专业学生的必修技术基础课程，是其它后续专业课的基础。
本课程的学习，对正投影的基本理论及其应用，机械图样的绘制和阅读等有一个比较深入的了解。
利用基本理论和基本定理，对空间几何问题进行分析和求解作图。
利用线面分析法和形体分析法，对组合体、零件、装配体进行分析和作图。
并为图解实际的机械问题打下良好的基础。
2.经过课程学习后要具备的能力我们做为未来的工程技术人员，通过本课程的学习，我感觉自己熟练地掌握这一技术语言，具备绘制和阅读工程图样基本能力。
我们在工程制图的学习过程中，渐渐地养成了以下几种能力。
1)绘制和阅读工程图样的基本能力；2)解决空间几何问题的图解能力，以及将科学技术问题抽象为几何问题的初步能力；3)空间构思能力、分析能力和表达能力；4)计算机绘图的基本技能方法；5)耐心细致的工作作风和严肃认真的工作态度。
4.学习方法和注意的问题1)要紧密联系前面所学习过的点、线、面的投影性质，熟记平面立体、曲面立体的投影特点；进而理解和掌握用平面截切圆柱、圆锥、圆球的截交线形状；相贯线的弯曲方向及特殊情况下的相贯线；2)要熟习掌握以下基本作图方法：平面立体、曲面立体表面上取点、取线的作图方法；截交线的作图方法；相贯线作图中的表面取点法和辅助平面法。
3)熟习掌握求截交线和相贯线的分析方法，以便在作图前预见到截交线和相贯线的投影特征，同时，熟练掌握其作图步骤。
由于学习中仅要求掌握某一曲面立体处于特殊位置时的立体相贯，因而，相贯线的投影必有一个或两个具有积聚性；截平面也限于特殊位置，因而截交线的投影也有一个或两个具有积聚性。
天大《工程制图基础》学习笔记二
主 题：《工程制图基础》学习笔记内 容：《工程制图基础》学习笔记二第二章正投影法基础2.1正投影法2.1.1投影法和投影投射线通过物体，向选定的平面投射，并在该面上得到图形的方法 ，称为投影法。
根据投影法所得到的图形，称为投影。
2.1.2投影法分类⑴中心投影法投射线汇交一点的投影法称为中心投影法。
图2-1中心投影法⑵行投影法投射线相互平行的投影法称为平行投影法。
斜投影法：S倾斜于P正投影法：S⊥P（a）斜投影法 （b）正投影法图2-2平行投影法2.1.3正投影法的投影特点（1）平面图形或线段平行于投影面时，其投影反映实形或实长。
如图2-3（a）所示。
（2）当平面图形或线段垂直于投影面时，其投影为一直线或一点。
（积聚性）如图2-3（b）所示。
（3）平面图形或线段倾斜于投影面时，其投影为类似形。
如图2-3（c）所示。
图2-3正投影法的投影特点2.1.4物体的三面投影图物体的单面投影不能完全表达其形状，工程图样用多面正投影表达物体，最常见的是三面投影。
（1）三面体系的形成三个两两互相垂直的投影面组成三面体系（2）物体在三面体系中的放置使物体上尽可能多的表面平行或垂直于投影面（3）体在三面体系中的投影：正面投影、侧面投影、水平投影。
如图2-4所示。
图2-4物体的三面投影（4）三面体系的展平—三面投影图。
如图2-5所示。
（5）三面投影的投影规律。
如图2-5所示。
正面投影和水平投影 长对正正面投影和侧面投影 高平齐水平投影和侧面投影 宽相等图2-5三面投影的形成和投影规律2.2立体上点的投影2.2.1立体上点的三面投影。
如图2-6所示。
点的三面投影就是从点分别向三个投影面所作垂线的垂足。
点的三面投影同样遵守“长对正、高平齐、宽相等”的投影规律。
图2-6立体上点的投影2.2.2立体上两点的相对位置立体上两点的相对位置是指这两点在空间的左右（X）、前后（Y）、上下（Z）三个方向上的相对位置。
如图2-7所示。
图2-7立体上两点的相对位置2.3立体上直线的投影2.3.1直线的投影 如图2-8所示。

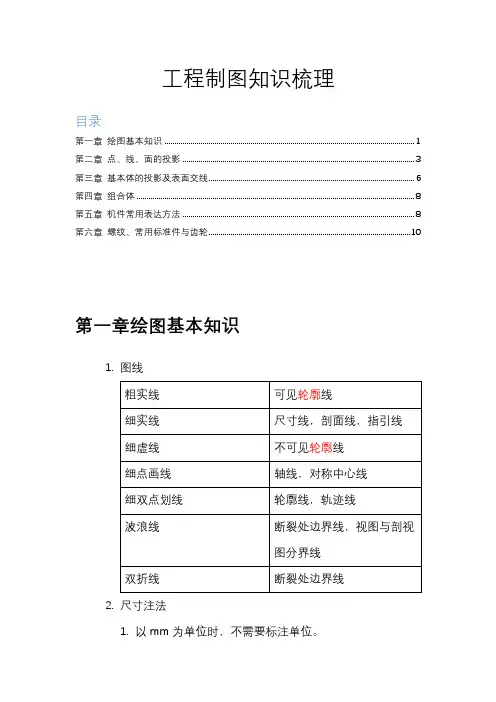

工程制图知识梳理
工程制图知识梳理目录第一章绘图基本知识 (1)第二章点、线、面的投影 (3)第三章基本体的投影及表面交线 (6)第四章组合体 (8)第五章机件常用表达方法 (8)第六章螺纹、常用标准件与齿轮 (10)第一章绘图基本知识1.图线2.尺寸注法1.以mm为单位时，不需要标注单位。
2.尺寸是机件的最后完工尺寸（和比例没有关系）。
3.每一尺寸只标注一次。
4.尺寸界线伸出尺寸线2-3mm。
5.大于半圆标Φ，小于半圆标R.（看作完善圆）6.文字标注，遇到斜的情况，要往上放；如果竖直就往左放。
3.图形分析1.尺寸分析1.尺寸基准：确定平面图形各线段形状大小的几何元素如对称线大圆中心线长直线。
2.定型尺寸：确定各线段大小的尺寸。
3.定位尺寸：确定各部分相对位置的尺寸（要有横，纵两个尺寸）4. 线段分析1. 已知线段：定型，定位尺寸都有的线段2. 中间线段：具有定型尺寸和一个定位尺寸的线段3. 连接线段：只有定型尺寸，没有定位尺寸的线段4. 作图步骤1. 基准线和定位线2. 所有已知线段3. 中间线段4. 连接线段5. 尺规绘图的一般方法和步骤1. 布置图形（基准线）2. 底稿，不分粗细，轻描淡写3. 描深4. 标注尺寸，填写标题栏第二章点、线、面的投影注：I. 我国采用第一角画法II. a’是主视图，a’’是左视图，a是俯视图。
III. 主视图面为V 侧视图为W 俯视图为H一. 点的投影1. 两面投影确定一个点的空间位置（第三面投影）2. 水平投影到OX轴的距离等于侧面投影到OZ轴的距离（第一象限到OZ等于第三象限到OX）3. 过a的水平线和过a’’的垂线相交与第四象限的45°线上4. 沿投射线观察，被挡住的点要打括号（离投射面近的点打括号）二. 直线的投影1. 按照相对于投影面的位置分为三类：投影面垂直线、投影面平行线、一般位置直线投影面垂直线：正垂线，铅垂线，侧垂线投影面平行线：正平线，水平线，侧平线一般位置直线：三个投影长度都比实际长度略短。
工程制图知识要点第一章
工程制图知识要点第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。
三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。
2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。
二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。
三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。
从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。
当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。
四、平面与平面相交1. 交线是两平面的公有线。
（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。
3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。
实际交线应在两平面投影的公共范围之内。
两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。
当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。
第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。
（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。
二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。
2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。
三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。
四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。
第六章 工程制图基本知识
• 组合较复杂的平面图中定位轴线也 可采用分区编号，编号的注写形式 应为“分区号——该分区编号”。 分区号采用阿拉伯数字或大写拉丁 字母表示。
33
• 附加定位轴线的编号，应以分数形式表示 。 • 两根轴线间的附加轴线，应以分母表示前一轴线
的编号，分子表示附加轴线的编号，编号宜用阿 拉伯数字顺序编写。
48
49
无悔无愧于昨天，丰硕殷实 的今天，充满希望的明天。
50
45
园景的平面、立面、剖面图
• 地形、水面、植物、建筑及构筑物是构成园林 实体的四大要素。
46
• 园景的平面、立面、剖 面图就是这些要素的水 平面和立（剖）面的正 投影所形成的视图。
• 园景的平面、立面图
47
• 园景的剖面图 指某园景被一假想 的铅垂面剖切后， 沿某一剖切方向投 影所得到的视图。
• 较小圆的直径尺寸，可标注在圆外。
29
角度、弧长的标注
• 角度的尺寸线应以圆弧表示。该圆弧的圆心应是该 角的顶点,角的两条边为尺寸界线。起止符号应以箭 头表示，如没有足够位置画箭头，可用圆点代替， 角度数字应按水平方向注写。
• 标注圆弧的弧长时,尺寸线应以与该圆弧同心的圆弧 线表示，尺寸界线应垂直于该圆弧的弦，起止符号 用箭头表示，弧长数字上应加注圆弧符号“⌒”。
18
对称符号
• 对称符号由对称线和两端的两对平行线组成。对 称线用细点画线绘制；平行线用细实线绘制，其 长度宜为6～10mm，每对的间距宜为2～3mm； 对称线垂直平分于两对平行线，两端超出平行线 宜为2～3mm。
19
连接符号
• 连接符号应以折断线表示需连接的部位。两部位 相距过远时，折断线两端靠图样一侧应标注大写 拉丁字母表示连接编号。两个被连接的图样必须 用相同的字母编号。
工程制图知识点
一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。
4、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。
大一上工图知识点
大一上工图知识点工图，即工程制图，是工程技术人员必备的一项基本技能。
工图是用于传达和记录工程设计信息的一种图形语言，包括平面图、剖面图、立体图等。
在大一上学期，我们学习了一些基础的工图知识点，下面我将逐一介绍。
一、投影方法在工程制图中，常用的投影方法有正投影和斜投影两种。
正投影是指物体投影在一个垂直于投影面的平面上，包括平面投影和立体投影两种；斜投影是指物体投影在一个倾斜于投影面的平面上。
1. 平面投影平面投影指的是将物体的形状投影在水平面或竖直平面上，我们常用的是多视图法，即用正投影将物体的主要视图（前视图、俯视图、左视图、右视图等）绘制出来。
2. 立体投影立体投影是指将物体的形状投影在斜面上，我们常用的是带轴测图的投影法，如等角投影、等轴投影、一刀切投影等。
二、图形的绘制和标注在工图中，不仅要绘制出物体的形状，还需要进行标注，以便于理解和使用。
常用的图形绘制和标注技巧有：1. 线段的绘制线段是构成物体边缘的基本元素，我们需要掌握绘制直线、曲线、圆弧等的技巧，并且要注意线段的粗细和端点的处理。
2. 图形的投影和补充在绘制图形时，要注意将物体的投影加入到图形中，以便于展示物体的立体性。
3. 尺寸标注和文字说明在图纸上，我们需要标注物体的尺寸和文字说明，以便于展示设计要求和技术要求。
标注尺寸时，要注意尺寸线的位置和箭头的方向，文字要清晰易读。
三、图形的视图和投影变换在进行工程制图时，有时需要将物体的图形从一个视图转换到另一个视图，这就需要进行视图和投影变换。
常用的变换方法有：1. 旋转变换旋转变换是指将物体在平面内或垂直于平面的方向上进行旋转，以改变物体的展示形式。
2. 折叠变换折叠变换是指将物体从一个平面中折叠出来，以改变物体的展示形式。
常用的折叠变换包括展开图和剖视图等。
四、图形的符号和标准在工程制图中，我们需要使用一些符号和标准，以便于统一和标识。
常用的符号和标准有：1. 制图符号制图符号是用来表示不同元素或物体在图纸上的具体含义，如实线、虚线、阴影等。
工程制图重要知识点(1)
工程制图重要知识点(1)
1. 标准尺寸和比例：按照国际标准规定，制图中各种线条、符号、文字及图形的大小均被规定为一定的尺寸和比例，从而确保图纸的协调性和统一性。
2. 基本投影法：包括正交投影法、轴测投影法和透视投影法，是绘制立体物体的常用方法。
3. 因除法：标示尺寸和位置信息的通用符号，如直径符号、孔符号、平面符号、角度符号等。
4. 毛坯尺寸和公差：毛坯尺寸指零件刚刚完成时的尺寸，公差是在设计时考虑到制造误差及装配误差所预留的零件尺寸变化范围。
5. 图幅和布局：根据不同的标准和需要，制图时需选择不同的图幅和布局方式，以确保绘制出的图纸具有良好的清晰度和美观度。
6.图样符号：如螺纹符号、焊接符号、表面粗糙度符号、涂装符号等，是标识零部件加工方式和质量标准的重要标识。
7.材料及加工工艺：在制图时，需要考虑到零件的材料类型、工艺流程等因素，以确保设计方案的可行性。
8.防错措施：制图时需考虑到人为误差及制造误差可能造成的影响，制避免发生错误的措施和规定。
9.标准件和文氏图：标准化零件的尺寸和形状在制图时不需重复标注，而文氏图则是一种通用的绘图方式，用于标识不同零件之间的组合情况。
10.图纸文件格式：图纸应按照一定的文件格式和管理方法进行保存和管理，以便于后续的修改、加工和传输。
工程制图全册复习要点
点和直线§1-1投影知识1, 中心投影法1、平行投影法（正投影法斜投影法）§1-2点的投影一个形体是由多个侧面所围成，各侧面又相交于多条侧棱，各侧棱又相交于多各顶点，则只要把这些点的投影画出来，再连成线就可作出一个形体的投影。
所以，点是形体的最基本元素。
且点的投影规律是线, 面, 体的投影基础。
一, 点在三投影面体系中的投影1, 点的直角坐标及三面投影的关系”’到W面的距离’”到V面的距离’”到H面的距离2, 三投影面体系中点的投影规律（1）a’a在同一条投影连线上，垂直于X轴。
这两个投影都反映A点的X 坐标。
a’a⊥X轴（2）a’a”在同一条投影连线上，垂直于Z轴。
这两个投影都反映A点的Z 坐标。
a’a”⊥Z轴（3）点的水平投影到X轴的距离等于侧面投影到Z轴的距离。
这两个投影都反映A点的Y坐标。
”二, 两点的相对位置1、对于两个点在空间就有相对位置的问题了。
（1）对V面投影时，靠近V面的为后，远离V面的为前。
H, W面投影可反映出其前后关系。
（2）对H面投影时，靠近H面的为下，远离H面的为上。
V, W面投影可反映出其上下关系。
（3）对W面投影时，靠近W面的为右，远离W面的为左。
V, H面投影可反映出其左右关系。
三, 重影点当空间两点处于特别位置，即两点恰好在同一条投影线上，此时两点在同一投影面上的投影重合，这时称两点为该投影面的重影点。
四, 投影轴和投影面上点的投影小结：1, 作空间一个点的投影①利用坐标值②利用点到投影面的距离③利用两点间的相对位置。
2, 点的投影方向：自上向下, 自前向后, 自左向右3, 推断重影点的可见性：前遮后, 上遮下, 左遮右§1-2直线的投影一, 直线的投影图从几何学知道，直线是无限长的。
直线的空间位置可由线上随意两点的位置确定，即两点定一线，在次要作直线投影只要作两个点的投影即可。
二, 各类直线的投影特性1, 投影面平行线特点：平行某一投影面，倾斜其他投影面。
工程制图知识点总结6
工程制图知识点总结6工程制图是工程设计中的重要环节，通过工程制图可以将设计方案转化为实际的工程图纸，方便施工人员按图施工。
在工程制图的过程中，需要掌握一定的知识和技巧，下面将对工程制图的知识点进行总结。
一、图形投影1. 图形投影的概念图形投影是指将三维物体的形状投影到二维平面上的过程。
根据物体与投影面的位置关系不同，可以分为正投影和斜投影。
2. 正投影正投影是指当物体与投影面垂直时的投影。
在正投影中，物体的真实大小与形状可以完全保持不变。
3. 斜投影斜投影是指当物体与投影面不垂直时的投影。
在斜投影中，物体在投影面上的大小和形状都会发生变化。
二、制图基本知识1. 制图基本要素制图基本要素包括图框、图幅、图例、标注、标尺等。
这些要素在工程制图中起到了非常重要的作用，可以明确图纸的范围和内容，便于理解和使用。
2. 图形符号和线型在工程制图中，图形符号和线型是非常重要的。
不同的符号代表不同的物体或零件，线型可以代表不同的轮廓或结构特征。
3. 投影方法在工程制图中，常用的投影方法包括正投影和斜投影。
掌握不同的投影方法对于理解和绘制工程图纸非常重要。
三、图纸标准和规范1. 图纸标准在工程制图中，需要遵循一定的图纸标准，包括图幅、图框、图例、标注等内容。
不同类型的工程需要遵循不同的图纸标准。
2. 规范要求在进行工程制图的过程中，需要符合相关的规范要求，包括符号标注、尺寸标注、注释说明等内容。
这些规范要求的遵循可以保证工程图纸的准确性和可读性。
四、尺寸标注和标准件1. 尺寸标注在工程图纸上，需要对零件的尺寸进行标注。
尺寸标注是工程设计中非常重要的环节，可以让施工人员明确零件的尺寸要求，保证工程的质量和准确性。
2. 标准件符号在工程制图中，标准件符号是非常重要的。
通过标准件符号可以清楚地表达出不同零件的特征和要求，方便施工人员的理解和使用。
五、工程制图软件1. CAD软件CAD是计算机辅助设计的缩写，是工程制图中常用的绘图软件。
工程制图中必考知识点总结
工程制图中必考知识点总结下面是工程制图中必考的知识点总结：一、图纸种类和规格1. 工程制图的种类工程制图的种类有很多，常见的有建筑制图、机械制图、电气制图、水暖制图等。
每种制图都有其特定的符号和规范。
2. 图纸规格标准的图纸规格有A0、A1、A2、A3、A4等，不同的规格适用于不同的制图需求。
在制图过程中，选择合适的图纸规格是十分重要的。
二、图形投影1. 投影概念投影是把一个物体的形状和大小影射到一个平面上，包括平行投影和透视投影两种方式。
2. 投影方法工程制图中常用的投影方法有正投影和轴测投影，正投影分为一、二和三等角投影。
三、图线和线型1. 图线的种类基本图线包括实线、虚线、点划线、粗细线等，在工程制图中，不同的图线代表不同的意义。
2. 线型符号根据不同的设计要求，绘图中需要使用不同的线型符号，包括连续粗线、破折线、菲涅耳线等。
四、尺度和比例1. 尺度的概念尺度是指图纸上所绘物体的比例与实物的比例之间的关系，通常用分数或比值表示，如1:50、1/100等。
2. 标准尺度在工程制图中，常用的标准比例尺包括1:1、1:2、1:5、1:10、1:20、1:50等，选择合适的尺度可以使图纸更加清晰易读。
五、图形的尺寸标注和公差1. 尺寸标注原则尺寸标注是为了表示物体的尺寸和形状，标注的尺寸要符合规范，要简洁明了且准确无误。
2. 尺寸公差在工程制图中，尺寸公差是指允许的尺寸变化范围，在标注尺寸时需要考虑尺寸公差的影响。
六、符号和标志1. 机械制图符号在机械制图中，常用的符号包括直线、圆弧、螺纹、孔等，掌握这些符号的意义和用法是必不可少的。
2. 电气制图符号电气制图中的符号包括线路、元件、连接等，了解这些符号的含义对于正确理解电气系统非常重要。
七、图形的测绘和绘制1. 绘图工具工程制图的绘制工具包括尺子、曲线板、圆规、分度尺等，掌握这些绘图工具的使用方法是基本功。
2. 绘图技巧为了提高绘图效率和质量，需要掌握一些绘图技巧，如画线顺序、线条的粗细控制、标注的位置和方式等。
工程制图主要知识点总结
工程制图主要知识点总结一、工程制图的概念和分类1. 概念：工程制图是将工程设计方案中的思想、构思、要素和计算结果用图形符号、线条、文字等形式准确地表达出来，以便于相关人员进行理解、传达和实施的一种技术手段。
2. 分类：工程制图可分为机械制图、土建制图、电气制图等多种类型，根据不同的制图目的和对象，可以进一步细分为总平面图、立面图、剖面图、工艺流程图、PID图等。
二、工程制图的基本知识1. 理论基础：工程制图的理论基础主要包括几何学、投影学、工程图学等。
其中，几何学是制图的基础，投影学是制图的核心，工程图学是制图的应用。
2. 制图工具：工程制图需要使用一系列工具，如绘图仪器（如直尺、圆规、量角器等）、书写工具（如铅笔、钢笔、三角板等）、作图辅助工具（如细线带、图钉、粘胶带等）等。
3. 制图规范：工程制图需要遵循相关的规范和标准，如国家标准、行业标准、企业标准等，以保证图纸的规范化、标准化和统一化。
4. 制图技术：包括手绘制图、CAD制图、CAM制图等多种技术手段，其中CAD制图是目前应用最广泛的一种。
三、工程制图的主要内容1. 制图对象：工程制图的对象主要包括工程构件、装置设备、工作过程、工艺流程、管线布置等。
2. 制图要素：工程制图的要素包括图形符号、尺寸标注、文字说明、图例、符号标记、图框标题等。
3. 制图内容：工程制图的内容包括平面图、立面图、剖面图、总平面图、流程图、详图、图样等，还包括相关的投影、尺寸、公差、视图比例等内容。
四、工程制图的应用领域和重要意义1. 应用领域：工程制图广泛应用于机械制造、建筑施工、电气工程、化工工艺、矿山勘探、交通运输、水利水电等众多领域。
2. 重要意义：工程制图是设计、制造和施工的重要环节，它是工程技术人员沟通交流、信息传递、产品表达、工作指导的重要工具，对于提高工程质量、降低成本、保障安全、促进发展具有重要意义。
五、发展趋势和应用前景1. 技术发展：随着CAD、CAM、CAE等数字化技术的发展和普及，工程制图的方式和手段正在发生深刻变革，数字化制图、三维制图等技术正逐渐成为主流。
工程制图课堂笔记
★表示为重点《工程制图》考点第一章1、点的投影：已知点得两个投影，画出第三个投影。
2、线的投影：掌握空间直线投影特性。
（★★投影面垂直线的投影特性）3、平面投影: 掌握平面的投影特性。
第二章线框分析法：（了解掌握）第三章：1、已知两个视图，画第三个视图★★★★（重点题型本章课件P23例4，考试题型为画图题）2、截交线：截平面与圆柱体截切（★★★重点题型本章课件P16例1）圆锥体截交线（了解，一般不考）3、相贯线：圆柱体与圆柱体相贯的三种情况（★）两圆柱体直径的变化对相贯线的影响（★）第五章2、比例3、字体：长仿宋体（★）3、尺寸的组成：尺寸界线、尺寸线、尺寸数字4、尺寸的标注（只考过一次）第六章（必出考题，但难度均不大）已知两个视图，求第三个视图（★★★★重点题型见《工程制图》文件夹中的单独课件---组合体练习））常见形体尺寸的标注注意项（★）第七章剖视图：全剖、半剖（只考这两种）★★★★重点题型见《工程制图》文件夹中的单独课件---剖视图练习第八章此章节只考8.1章节1、螺纹连接画法（★★★本章节课件P20螺纹连接画法）注意：1）注意内外螺纹的画法2）剖面线要打到粗实线3）右端部三角度数为120°2、本小节课件上的例题需仔细看，要掌握习题（★★★★★随堂练习）一判断（×）左视图是从右向左观察物体，并垂直向左投影所得到的图形（应为从左向右观察）（√）已知点得两个投影，可利用点的三面投影特性求第三个投影。
（×）在三投影面体系中，一条直线不可能同时在两个投影面反映实长。
（√）当直线垂直于投影面时，则直线在该投影面上的投影积聚为一点，否则投影反映该直线实长（此题语句有歧义，句中否则一词代表其他平面投影）（√）两个直径相同的圆柱体正交时，相贯线为“×”（√）以剖视图表示内、外螺纹连接时，其旋合部分应按照外螺纹的画法绘制。
（×）在设计部件或机器时，一般先设计出零件图然后再根据零件图画装配图。
大一工程制图知识点归纳总结
大一工程制图知识点归纳总结工程制图是工程技术中重要的一门基础课程，它是将工程设计和实施计划通过图纸和图表的形式准确传达给相关人员的重要手段。
大一阶段，我们学习了许多工程制图的基础知识和技能，下面对这些知识点进行归纳总结。
一、工程制图基础知识1.工程图纸规格工程图纸使用不同的规格，常见的包括A0、A1、A2、A3和A4等。
不同的规格适用于不同的绘图要求，要根据实际需要选择适当的规格。
2.图纸的折叠方法长尺寸的图纸一般需要按照一定的折叠方法进行折叠，以便于存放和携带。
常见的折叠方法有Z折法、L折法和U折法等。
3.图纸的命名为了方便管理和查找，图纸需要进行命名，一般采用序号命名法或者分区命名法。
序号命名法指定每张图纸的编号，而分区命名法则是根据图纸内容和用途进行分类命名。
4.图纸的比例工程图纸通常采用比例绘制，常见的比例包括1:1、1:2、1:5等。
选择合适的比例可以更好地表达设计和实施计划的细节。
5.图纸的符号和标注图纸上的符号和标注是工程制图中非常重要的一部分，它们用于表达各种要素和信息。
例如，线型符号、尺寸标注、文字标注等都是常见的图纸符号和标注。
二、工程制图的基本内容1.平面图平面图是工程制图中最基础的一种图纸，它用于表示建筑、机械和电气等实体物体在水平面上的布置和位置关系。
平面图通常包括平面布置图、平面布置剖面图、地基平面图等。
2.立面图立面图用来表示实体物体在垂直方向上的布置和形状特征。
立面图通常包括正立面图和侧立面图，可以清晰地展示建筑物或设备的外观特征。
3.剖面图剖面图是通过在平面图上切割实体物体，将其内部结构和细节展示出来。
剖面图通常用于表示建筑物的内部结构、机械设备的工作原理等。
4.细节图细节图用来表示实体物体的具体细节和特征，以便更准确地了解其构造和功能。
细节图通常包括构造细节图、装配图等。
5.示意图示意图是用来表达想法、概念或设计意图的图纸，它通常不需要精确的尺寸和比例。
示意图可以是手绘的草图，也可以是通过电脑软件绘制的图形。
工程制图知识点
一、工程制图知识点1工程制图知识点粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用点画线画出。
2、完整的尺寸标注由尺寸线、尺寸界线和尺寸数字组成。
3、尺寸标注符号R20,Φ40：R表示半径,Φ表示直径。
4工程制图知识点中心投影法和平行投影法,其中正投影法属于平行投影法。
5、根据三面投影能判断两点位置的上下、前后、左右关系,其中从正面投影可判断上下和左右关系、水平投影反映前后和左右关系、侧面投影反映前后和上下关系。
6、三视图的投影规律为：主视图、俯视图长对正,主视图、左视图高平齐,俯视图、左视图宽相等。
7、当平面平行于圆柱轴线截切时,截交线的形状是矩形,当平面垂直于圆柱轴线截切时,截交线的形状是圆,当平面倾斜于圆柱轴线截切时,截交线的形状是椭圆。
8、正等轴测图的轴间角为120°。
9、按剖切范围分,剖视图可分为全剖视图、半剖视图和局部剖视图三类。
10、外螺纹的规定画法是：大径用粗实线线画,小径用细实线线画。
一、选择题（1×10=10分）1、采用放大或缩小比例绘制图样,其尺寸应注（ B）A、图形的尺寸；B、实物的尺寸；C、两者都可2、直径尺寸最好注在（A）A、投影为非圆或非圆弧的视图上；B、投影反映为圆或圆弧的视图上；C、两者都可3、角度尺寸数字书写方向应（ B ）A、垂直于尺寸线且朝向角顶；B、按正常水平书写；C、两者均可4、立体上某一面,如果其二个投影为线框,另一个投影为斜直线,则所反映的平面为（A）A、投影面垂直面；B、投影面平行面；C、一般位置平面5、立体与立体相交,其交线为（B）A、截交线（平面与立体表面）；B、相贯线；C、过渡线6、肋、轮辐等结构要素,当横向剖切时,应（B）A、按不剖处理,即不画剖面线；B、按受剖处理,即仍画剖面线；C、两者均可7、半剖视图中,表达外形的部分,其虚线（A）A、应省略；B、仍应画出；C、两者均可8、用钻头加工不通孔时,其孔端锥角应画成（ C ）A、60°；B、90°；C、120°9、表示用什么方法获得的表面粗糙度,其上限值为Ra=50um。
工程制图的知识点总结
工程制图的知识点总结一、工程制图的种类1、机械制图机械制图是应用于机械产品设计的图样，制图内容主要包括零部件图、总装图、工艺图和示意图等。
机械制图应包括三视图、断面图等工程图纸。
2、建筑制图建筑制图是应用于建筑设计的图样，包括平面图、立面图、剖面图、结构图等。
建筑制图要求尺寸准确，比例协调，能够清晰表达建筑的结构和外观。
3、电气制图电气制图是应用于电气产品设计的图样，包括电气布线图、电气接线图、电气原理图等。
电气制图要求符号规范、线路清晰，能够直观地表达电气设备的布置和连接关系。
4、管道制图管道制图是应用于管道设计的图样，包括管道布局图、管道连接图、管道剖面图等。
管道制图要求管道布局合理、连接清晰，能够符合工程的要求。
二、工程制图的规范1、图纸规格根据制图的内容和用途，图纸规格分为A0、A1、A2等大小，其中A0最大，A4最小。
图纸要求纸张整洁、平整，字体清晰，提高制图的质量和美观度。
2、比例尺比例尺是指图纸上的长度与实际长度之间的比值，常用的比例尺有1:1、1:2、1:5等。
比例尺要求选择合适，能够清晰表达设计内容。
3、标准符号不同类型的制图有不同的标准符号，如机械制图中的公差标识、建筑制图中的材料标识、电气制图中的电气符号等。
标准符号要求规范，便于理解和识别。
4、注释要求图纸中的注释要求内容准确、清晰，包括图纸的名称、制图日期、比例尺、设计单位和审定单位等信息，便于工程人员使用和管理。
5、符合工程规范和标准制图必须符合国家及相关行业的规范和标准，不得有误导性、不规范、不清晰的内容，以保证工程施工和使用的安全和效果。
三、工程制图的技术要求1、三视图三视图是指工程物体的俯视图、正视图和侧视图，能够全面、清晰地表达工程物体的外观和尺寸。
制图要求三视图统一，尺寸相符，比例准确。
2、断面图断面图是指工程物体在某一特定位置上的横截面图，能够表达工程物体的结构和内部尺寸。
制图要求断面图线条清晰，尺寸准确，符合设计要求。
大一工程制图知识点
大一工程制图知识点介绍：工程制图是工程技术领域中一项重要的基础工作，通过图形的表达和描述，将工程设计方案、结构设计等信息清晰地传递给相关人员。
对于大一工程专业学生来说，掌握一些基本的工程制图知识将对今后的学习和工作有着重要的帮助。
本文将介绍一些大一工程制图的基本知识点。
一、投影法投影法是工程制图中最基础的概念之一，它是通过投影面上物体的正射投影来构建图形。
常见的投影法有横轴投影法、主视图投影法以及截面投影法等。
横轴投影法主要用于平面图的绘制，主视图投影法则用于确定物体在三维空间中的形态，截面投影法则用于展现物体内部的结构。
二、主视图的选择在绘制工程图纸时，选择合适的视图对于传递信息至关重要。
主视图是指从不同方向观察物体时所看到的视图，通过主视图可以清晰地展示物体的形状和结构。
在选择主视图时，需要考虑物体的主要特征、重要的尺寸以及与其他物体的相对位置等。
三、比例尺比例尺是工程图纸上标示的尺寸与实际尺寸之间的比例关系。
在制图过程中，使用适当的比例尺可以使图纸更加具有可读性，并能够准确地表达设计要求。
常见的比例尺有全尺比例、大比例尺和小比例尺等。
四、标注和尺寸标注和尺寸是工程制图中必不可少的环节，它可以帮助人们更好地理解和解释图纸上的信息。
标注主要用于标示对象的名称、材料或规格等相关信息，尺寸则用于标明物体的尺寸大小。
在进行标注和尺寸设置时，需要注意准确性和清晰度，避免造成误解。
五、图纸的规范要求工程制图需要符合一定的规范要求，以保证图纸的统一性和可读性。
一般来说，工程图纸应包含标题、主视图、比例尺、图例、标注和尺寸等要素，并符合特定的图纸标准。
在绘制过程中，需要注意线条的清晰度、标注的规范性以及图纸的布局等方面。
六、CAD软件的运用随着计算机技术的进步，CAD软件已经成为现代工程制图中不可或缺的工具。
CAD软件可以极大地提高绘图效率和精度，同时还能够提供更多的绘图功能和操作方式。
通过学习和熟练掌握CAD软件的使用，可以更好地适应工程制图的发展趋势。
工程制图总结知识点
工程制图总结知识点工程制图是工程设计和施工过程中非常重要的一环，是将设计方案和工程要求转化为图纸和图像的过程。
通过工程制图，能够清晰地表达设计意图、方案要求和施工要求，为工程的顺利实施提供了重要的支持和依据。
因此，掌握工程制图的知识和技能对于工程设计人员和施工人员来说非常重要。
下面将对工程制图的相关知识点进行总结。
一、工程制图的基本概念1. 工程制图的定义工程制图是将设计方案和工程要求转化为图纸和图像的过程，依据设计规范和标准，通过绘制图纸和制作图像，清晰地表达设计意图、方案要求和施工要求，并为工程的施工和验收提供依据。
2. 工程制图的分类根据不同的目的和内容，工程制图可以分为设计制图、施工制图和验收制图。
设计制图是根据设计方案和工程要求绘制的图纸和图像，用于表达设计意图和方案要求；施工制图是根据设计制图和施工要求绘制的图纸和图像，用于指导施工人员进行施工；验收制图是根据施工制图和验收要求绘制的图纸和图像，用于对工程质量进行检验和验收。
3. 工程制图的基本要求工程制图应具有准确、清晰、完整和规范的特点。
准确是指工程制图应符合设计要求和技术标准，能够真实地反映设计意图和工程要求；清晰是指工程制图应易于理解和识读，能够清晰地表达各项内容和要求；完整是指工程制图应包含全部必要的内容和要求，能够充分地反映工程的各个方面；规范是指工程制图应符合相关的设计规范和标准，能够达到统一的技术要求和审美要求。
二、工程制图的基本技能1. 绘图工具和设备的使用绘图工具主要包括绘图仪器、绘图材料和绘图辅助工具。
绘图仪器包括绘图机、曲线仪、尺子、量角器等；绘图材料包括绘图纸、墨水、铅笔、橡皮、钢笔等；绘图辅助工具包括图幅、透明片、图钉、钢尺等。
掌握绘图工具的使用方法和技巧，能够提高绘图效率和质量。
2. 图形的绘制和标注在工程制图中，图形的绘制和标注是非常重要的一环。
图形的绘制主要包括直线、圆弧、曲线等，需要掌握绘制几何图形的基本方法和技巧；图形的标注主要包括尺寸标注、文字标注、符号标注等，需要掌握标注的规范和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程制图基础：
第一讲
绪论
制图基础知识（一）
图样：设计的成果、制造的依据、交流的工具。
工程界的技术语言。
图纸幅面：指图纸宽度与长度组成的图面。
图框格式
比例
字体
图线
剖面符号
尺寸注法
尺寸标注：
图样中：
图形：表达零件的结构形状
尺寸：确定零件各部分结构的大小
基本规则：图样中的尺寸，以毫米为单位时，不需要标注计量单位的名称或符号；
图样上锁标注尺寸数值为机件的真实大
机件的每一个尺寸，在图样中一般只标注一次；
图样中所标注的尺寸，为该机件的最后完工尺寸。
尺寸要素：尺寸界线、尺寸线、尺寸终端、尺寸数字、尺寸符号；
尺寸界线表示所标注尺寸的起止范围，用细实线绘制；
尺寸线用细实线绘制；
尺寸终端可以有以下两种形式：
箭头（适用于各种类型的图样）；
斜线（当尺寸线与尺寸界线垂直时，尺寸线的终端可采用斜线，斜线用细实线绘制）。
尺寸数字：线性尺寸的数字一般注写在尺寸线的上方，也允许写在尺寸线的中断处。
图中用符号区分不同类型尺寸：
Φ：表示直径
R；表示半径
S；表示球面
t：表示板状零件厚度
L：表示斜度
X：连字符
K：两个圆形中心的距离
标注示例：表1-8列出国标规定的尺寸标注的范例；
第二讲
平面图形尺寸标注的要求
正确：严格按照国家标准规定注写。
平面图形的尺寸：定形尺寸
定位尺寸
尺寸基准：在平面图形中确定尺寸位置的点、直线称尺寸基准，简称基准，如对称中心线、圆心、轮廓直线等；
一个平面图形至少有两个尺寸基准；
定形尺寸：确定图形的形状和大小；
定位尺寸：确定各图形基准间相对位置的尺寸称为定位尺寸；
平面图形的线段分析：
通常可按所标注的定位尺寸数量将其分为三类：已知线段、中间线段、连接线段；
已知（弧）线段：两个定位尺寸均直接注出的圆弧；（必须直接注出全部定位尺寸）
中间（弧）线段：直接注出一个定位尺寸，另一个定位尺寸需要由与其相切的已知线段（或圆弧作图求出。
（直接注出一个定位尺寸）
连接（弧）线段：两个定位尺寸均未直接注出的圆弧；（则不必直接标注定位尺寸）
标注平面图形尺寸的方法:
图形分解法：将平面图形分解为一个基本图形和几个子图形；
确定基本图形的尺寸基准，标注其定形尺寸，再依次确定各子图形的基准，标注定位、定
形尺寸。
特征尺寸法：将平面图形尺寸分为两类特征尺寸：1、直线尺寸，包括水平、垂直、倾斜方向；2、圆弧
和角度尺寸，按两类尺寸分别标注。
几个注意的问题：标注作图最方便，直接用以作图的尺寸；
不标注切线的长度尺寸；
不要标注封闭尺寸；
总长、总宽尺寸的处理；
第七讲
换面法：保持空间几何元素的位置不动，建立新的直角投影体系，使几何元素在新投影面体系中处于有利解题的位置，然后用正投影法获得几何元素的新投影。
新投影面的选择必须符合以下两个基本条件：1. 新投影面必须垂直于一个原有的投影面。
2 . 新投影面必须与空间几何元素处于有利于解题的位置。
点的变换：一次换面
•点的新投影和不变投影的连线，必垂直于新投影轴；
•点的新投影到新投影轴的距离等于被变换旧投影到旧投影轴的距离。
点的变换：二次换面（必须注意投影面要交替进行更换）
规律：应以 V/H—V1/H—V1/H2 或者 V/H—V/H1—V2/H1 直线的一次换面：
将一般位置直线变为投影面平行线：正平线
将一般位置直线变为投影面平行线：水平线
将投影面平行线变为投影面垂直线
直线的两次换面：
将一般位置直线变为投影面垂直线
平面的换面：
将一般位置平面变为投影面垂直面将投影面垂直面变为投影面平行面
将一般位置平面变为投影面平行面
第八讲
立体的投影
我们通常把物体的投影称之为视图；H面投影称为俯视图；V面投影称为主视图；W面投影称为左视图。
平面立体：立体表面全部由平面所围成；
1、棱柱
由两个底面和几个侧棱面组成。
侧棱面与侧棱面的交线叫侧棱线，侧棱线相互平行。
棱柱具有这样的投影特点：一个投影反映底面实形，而其余两投影则为矩形或复合矩形。
2、棱锥
由一个底面和几个侧棱面组成。
侧棱线交于有限远的一点——锥顶。
曲面立体：立体表面全部由曲面所围成或由曲面和平面围成；
工程中常见的曲面立体是回转体，其中圆柱、圆锥、球、环等为基本回转体。
回转体是一动线（直线、圆弧或其它曲线）绕一定线（直线）回转一周形成的曲面。
动线称为母线，曲面上任意位置的母线称为素线。
1、圆柱
圆柱表面由圆柱面和顶面、底面所组成。
圆柱面是由一直母线绕与之平行的轴线回转而成。
一个投影为圆，其余二投影均为矩形。
规定：回转体对某投影面的转向轮廓线，只能在该投影面上画出，而在其它投影面上则不再画出。
2、圆锥
圆锥表面由圆锥面和底圆组成。
它是一母线绕与它相交的轴线回转而成。
3、圆球
球的表面是球面。
球面是一条圆母线绕过圆心且在同一平面上的轴线回转而形成的。
截交线：平面与立体表面相交后形成的交线；
相贯线：立体与立体表面相交所形成的交线。
一、平面立体的截交线
平面与平面立体的截交线，求平面立体斜截面的实形。
截交线具有这样的性质：它既在截平面上，又在立体表面上，是截平面与立体表面的共有线。
平面与平面立体的截交线求法：（1）求平面立体棱线与截平面的交点，顺序连接各交点，即得截交线，这种方法称线面交点法。
（2）求截平面与平面立体表面的交线。
这种方法称面面交线法。
