继电保护知识点总结
继电保护知识点
第1章1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。
当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。
2、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。
(2)按其功用可分为：主保护、后备保护、辅助保护。
3、何谓主保护、后备保护和辅助保护？答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。
(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。
(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。
4、继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。
第2章5、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。
6、怎样用10％误差曲线校验电流互感器？答:(1)根据接线方式，确定负荷阻抗计算；(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10％曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。
7、保护装置常用的变换器有什么作用？答:（1）按保护的要求进行电气量的变换与综合；（2）将保护设备的强电二次回路与保护的弱电回路隔离；(3)在变换器中设立屏蔽层，提高保护抗干扰能力；（4）用于定值调整。
8、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力；（3）改变舌片起始位置。
9、信号继电器有何作用？答：装置动作的信号指示并接通声光信号回路。
10、微机保护硬件由哪些部分组成？答：一般由：模拟量输入系统；微机系统；开关量输入/输出系统；人机对话接口回路和电源五部分组成。
继电保护重点知识
1、简述继电保护的基本原理和构成方式答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置将包括测量部分（和定值调整部分）、逻辑部分、执行部分。
2、电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
这四“性”之间紧密联系，既矛盾又统一。
（1）可靠性是指保护该动作时应可靠动作，不该动作时应可靠不动作。
可靠性是对继电保护装置性能的最根本的要求。
（2）选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。
为保证对相邻设备和线路有配合要求的保护和同一保护内有配合要求的两元件（如起动与跳闸元件或闭锁与动作元件）的选择性，其灵敏系数及动作时间，在一般情况下应相互配合。
（3）灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数，各类保护的最小灵敏系数在规程中有具体规定。
选择性和灵敏性的要求，通过继电保护的整定实现。
（4）速动性是指保护装置应尽快地切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入的效果等。
一般从装设速动保护（如高频保护、差动保护）、充分发挥零序接地瞬时段保护及相间速断保护的作用、减少继电器固有动作时间和开关跳闸时间等方面入手来提高速动性。
3、简述220千伏及以上电网继电保护整定计算的基本原则和规定答：（1）对于220千伏及以上电压电网的线路继电保护一般都采用近后备原则。
当故障元件的一套继电保护装置拒动时，由相互独立的另一套继电保护装置动作切除故障，而当断路器拒绝动作时，起动断路器失灵保护，断开与故障元件相连的所有其他联接电源的断路器。

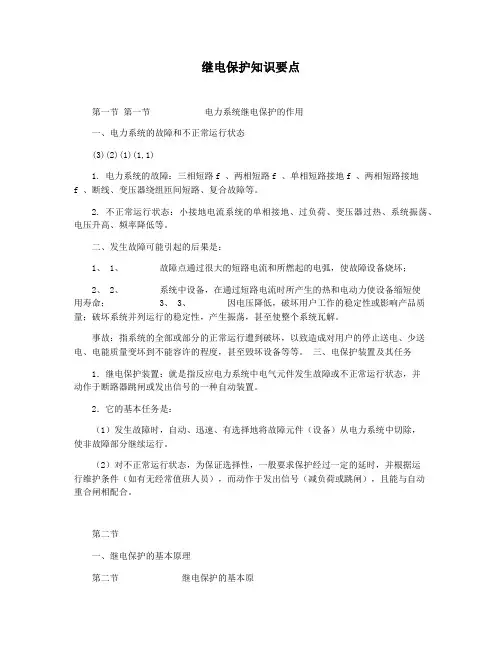

继电保护知识要点
继电保护知识要点第一节第一节电力系统继电保护的作用一、电力系统的故障和不正常运行状态(3)(2)(1)(1,1)1. 电力系统的故障：三相短路f 、两相短路f 、单相短路接地f 、两相短路接地f 、断线、变压器绕组匝间短路、复合故障等。
2. 不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。
二、发生故障可能引起的后果是：1、 1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、 2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命； 3、 3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。
事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。
三、电保护装置及其任务1．继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
2．它的基本任务是：（1）发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行。
（2）对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能与自动重合闸相配合。
第二节一、继电保护的基本原理第二节继电保护的基本原理和保护装置的组成继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
1、 1、利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护。
（1）过电流保护：反映电流的增大而动作，如图1-1所示，（2）低电压保护：反应于电压的降低而动作。
（3）距离保护（或低阻抗保护）：反应于短路点到保护安装地之间的距离（或测量阻抗的减小）而动作。
继电保护复习知识点
2、两台变压器并列运行的条件是：接线组别一致、短路比一致、额定电压一致。
3、当电力系统发生故障时，利用对称分量可以将电流分为：正序分量、负序分量、零序分量。
4、运行中应特别注意电流互感器二次侧不能断线（开路）；电压互感器二次侧不能短路。
1、电力系统最危险的故障是三相短路2、我国电力系统中性点接地方式主要有直接接地方式、经消弧线圈接地方式和不接地方式3、主保护或断路器拒动时，用来切除故障的保护是后备保护4、电力系统发生振荡时，各点电压和电流均作往复性摆动5、所谓功率方向继电器的潜动，是指只给继电器加入电流或电压时，继电器动作现象。
6、继电保护后备保护逐级配合是指时间和灵敏度均配合7、电力系统在发生故障或断开线路等大的扰动后仍能保持同步稳定运行，我们称之为系统暂态稳定2、若规定功率正方向为母线流向线路，区内故障时两侧功率方向相同，均与正方向一致3、主保护或断路器拒动时，用来切除故障的保护是后备保护4、电力系统发生振荡时，各点电压和电流均作往复性摆动6、零序电流保护的逐级配合是指零序电流定值的灵敏度和动作时间都要相互配合。
7、母线电压不能过高或过低，允许范围一般是±10％8、使电流速断保护有最小保护范围的运行方式为系统最小运行方式9、过电流继电器的返回系数小于110、发电机横差保护的作用是保护定子绕组匝间短路7、电流互感器的二次额定电流一般为1A 、5A 。
电力系统不允许长期非全相运行，为了防止断路器一相断开后长时间非全相运行，应采取措施断开三相，并保证选择性，其措施是装设断路器三相不一致保护9、单侧电源线路的自动重合闸必须在故障切除后，经一定时间间隔才允许发出重合闸脉冲，这是因为故障点去游离10、当发生单相接地短路时，对综合重合闸的动作描述正确的是跳开单相，然后进行单相重合，重合不成功则跳开三相而不再重合11、瓦斯保护是变压器的内部故障的主保护12、若规定功率正方向为母线流向线路，区内故障时两侧功率方向相同，均与正方向一致13、当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为过补偿方式5、三段式电流保护中，III 段灵敏度最高，I 段灵敏度最低。
继电保护部分总结
一、基础部分
1、一次设备与二次设备的概念
2、短路、事故、不正常工作状态的概念 短路类型：两大类四种
3、继电保护的基本任务 （11个字）
4、对继电保护装置的四个基本要求（含义及相互关系） 5、继电保护装置的组成及作用
6、主保护、后备保护（远后备、近后备）概念 7、基础元件：1）继电器（继电特性）2）互感器3）变换器
原理、作用、特段式电流保护 • 2、110KV及以上线路—阶段式距离保护
• 3、220KV及以上线路—全线速动保护
• 4、大、小电流接地系统零序保护 • ——保护构成原理、特点、保护范围、应用场合 • 5、比较阶段式保护各段的动作值、动作时间、灵 敏度、保护范围 • 6、简述差动保护的基本原理
三、发电机变压器保护
• • • • 1、发电机、变压器故障类型 2、保护类型、原理、特点、应用场合 四、母线、断路器保护 1、保护形式、含义、特点
五、自动装置
• • • • • 1、厂用电快切装置 2、自动重合闸装置 3、自动并列装置 4、自动调节励磁装置 5、作用、应用场合、组成原理、特点
继电保护最全面的知识
继电保护最全面的知识一、基本原理继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。
保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后，工频电气量变化的主要特征是：1）电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
2）电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。
3）电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°,三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°~85°,而在保护反方向三相短路时，电流与电压之间的相位角则是180°+（60°~85。
）。
4）测量阻抗发生变化测量阻抗即测量点（保护安装处）电压与电流之比值。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。
不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化,便可构成各种原理的继电保护。
此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。
二、基本要求继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
对于作用于继电器跳闸的继电保护,应同时满足四个基本要求，而对于作用于信号以及只反映不正常的运行情况的继电保护装置，这四个基本要求中有些要求可以降低。
1、选择性选择性就是指当电力系统中的设备或线路发生短路时，其继电保护仅将故障的设备或线路从电力系统中切除，当故障设备或线路的保护或断路器拒动时，应由相邻设备或线路的保护将故障切除。
继电保护技术知识点总结
继电保护技术知识点总结继电保护技术知识点总结一、继电保护技术概述继电保护技术是电力系统中的重要组成部分，它在电力系统中起着保护设备和电网安全运行的关键作用。
本文将以继电保护技术为主线，总结电力系统中的基础知识点。
二、电力系统的组成电力系统由发电厂、变电站和配电网组成。
发电厂负责将能源转化为电能，变电站通过变压器将电能从高压输送到低压，配电网将电能分配到各个用户。
在电力系统中，需要对各个组成部分进行保护，以确保电力系统的正常运行。
三、故障类型及保护措施电力系统中常见的故障类型包括短路故障、过电流故障、过压故障、欠电压故障等。
为了保护电力系统的安全运行，需要针对不同故障类型采取相应的保护措施，如差动保护、零序保护、过电流保护等。
四、继电保护器的分类继电保护器可以根据其功能、工作原理、使用场合等对其进行分类。
常见的继电保护器包括电流继电器、电压继电器、频率继电器、时间继电器等。
每种继电保护器都有其独特的特点和适用范围。
五、保护装置的配置与调校为了保证继电保护的可靠性和适应性，需要对保护装置进行合理的配置和调校。
保护装置的配置包括选择合适的保护装置和安装位置，调校是指根据电力系统的特点和要求，对保护装置的参数进行调整，以使其在不同工作情况下能够起到良好的保护作用。
六、继电保护技术的新发展随着电力系统的发展和技术的进步，继电保护技术也在不断创新和发展。
目前，数字化继电保护技术、智能继电保护技术、光纤继电保护技术等已经开始应用于电力系统中，使继电保护技术更加智能化、精确化和可靠化。
七、继电保护技术中的常见问题与解决方法在实际应用中，继电保护技术可能会遇到一些常见问题，如误动、误动抑制、快速耗散能量等。
对于这些问题，需要采取相应的解决方法，如增加滞后特性、改变继电器的接线方式等。
八、继电保护技术在实际工程中的应用继电保护技术在电力系统的实际工程中得到广泛应用。
通过应用继电保护技术，可以提高电力系统的安全性和可靠性，并且减少停电时间和损失。
继电保护知识点总结
继电保护知识点总结1、电保护装置的概念和基本任务：继电保护装置指能反应电力系统中电器元件发生故障或不正常运行状态并动作断路器跳闸或着发出信号的一种自动装置。
基本任务：自动迅速有选择的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；反应电器元件的不正常运行状态，并根据运行维持条件而动作与发出信号减负荷或跳闸。
2、继电保护装置是由：测量部分，逻辑部分，执行部分组成3、保护的四性及含义：1选择性：指电力系统中有故障时，应由距离故障点最近的保护装置动作，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中非故障部分继续安全运行。
2速动性：快速切除故障，提高电力系统并联运行的稳定性，减少用户在电压降低情况下工作的时间，以及缩小故障元件的损坏程度。
3灵敏性：对其保护范围内发生故障或不正常运行状态的反应能力。
4可靠性：指在该保护装置规定的保护范围内发生了它应该动作的故障时，他不应该拒绝动作，而在任何其他该保护装置不应该动作的情况下，则不应该误动作。
过电流继电器的技术参数5继电器能够动作的条件：Me≥Mth+Mf,满足这个条件并能使保护装置动作的最小电流值称为保护装置的动作电流（起动电流）Ik’act继电器能够返回的条件：Me≤Mth-Mf，满足这个条件并能使保护装置返回原位的最大电流值称为返回电流Ik’re 返回电流与动作电流的比值称为返回系数Kre，在实际应用中，常常要求过电流继电器有较高的返回系数，如0.85~0.9。
6概念：最大运行方式：短路时流过保护装置处电流最大（系统阻抗最小）的运行方式最小运行方式：短路时流过保护装置处的电流最小（系统阻抗最大）的运行方式应用：最大运行方式应用于电流保护的整定计算最小运行方式应用于电流保护的灵敏度校验在最大运行方式下三相短路时的电流I3k’max在最小情况下两相短路I2k’min()k s k Z Z E I+=?3()ks k Z Z E I+?=?232六、功率方向继电器的工作原理因为在正方向短路时，电流落后于电压的角度为锐角，在反方向短路时为钝角，所以利用判别短路功率的方向或电流、电压之间的相位关系，就可以判断发生故障的方向。
继电保护复习知识点
2、两台变压器并列运行的条件是：接线组别一致、短路比一致、额定电压一致。
3、当电力系统发生故障时，利用对称分量可以将电流分为：正序分量、负序分量、零序分量。
4、运行中应特别注意电流互感器二次侧不能断线（开路）；电压互感器二次侧不能短路。
1、电力系统最危险的故障是三相短路2、我国电力系统中性点接地方式主要有直接接地方式、经消弧线圈接地方式和不接地方式3、主保护或断路器拒动时，用来切除故障的保护是后备保护4、电力系统发生振荡时，各点电压和电流均作往复性摆动5、所谓功率方向继电器的潜动，是指只给继电器加入电流或电压时，继电器动作现象。
6、继电保护后备保护逐级配合是指时间和灵敏度均配合7、电力系统在发生故障或断开线路等大的扰动后仍能保持同步稳定运行，我们称之为系统暂态稳定2、若规定功率正方向为母线流向线路，区内故障时两侧功率方向相同，均与正方向一致3、主保护或断路器拒动时，用来切除故障的保护是后备保护4、电力系统发生振荡时，各点电压和电流均作往复性摆动6、零序电流保护的逐级配合是指零序电流定值的灵敏度和动作时间都要相互配合。
7、母线电压不能过高或过低，允许范围一般是±10％8、使电流速断保护有最小保护范围的运行方式为系统最小运行方式9、过电流继电器的返回系数小于110、发电机横差保护的作用是保护定子绕组匝间短路7、电流互感器的二次额定电流一般为1A 、5A 。
电力系统不允许长期非全相运行，为了防止断路器一相断开后长时间非全相运行，应采取措施断开三相，并保证选择性，其措施是装设断路器三相不一致保护9、单侧电源线路的自动重合闸必须在故障切除后，经一定时间间隔才允许发出重合闸脉冲，这是因为故障点去游离10、当发生单相接地短路时，对综合重合闸的动作描述正确的是跳开单相，然后进行单相重合，重合不成功则跳开三相而不再重合11、瓦斯保护是变压器的内部故障的主保护12、若规定功率正方向为母线流向线路，区内故障时两侧功率方向相同，均与正方向一致13、当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为过补偿方式5、三段式电流保护中，III 段灵敏度最高，I 段灵敏度最低。
继电保护总结
第一章 绪论 1.继电保护装置的构成测量比较元件－逻辑判断元件－执行输出元件2继电保护的作用•自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。
•反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
3主保护：反映被保护元件本身的故障，并以尽可能短的时限切除故障的保护；后备保护：主保护或断路器拒动时用来切除故障的保护。
又分为近后备保护和远后备保护。
近后备保护：在本元件处装设两套保护，当主保护拒动时，由本元件的另一套保护动作。
远后备保护：当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。
4对电力系统继电保护的基本要求是：选择性 速动性 灵敏性 可靠性.第二章 微机保护１微机保护装置硬件 1)数据采集单元2）数据处理单元3)开关量输入/输出接口4）通信接口5）电源２数据采集单元： ａ电压变换 ｂ采样保持电路及采样频率的选择ｃ模拟低通滤波器ｄ模拟量多路转换开关3采样频率与采样定理 由采样值能完整正确和唯一地恢复输入连续信号的充分必要条件是：采样率fs 应大于输入信号的最高频率fmax 的2倍，即fs>2fmax 第三章 电流保护 1继电器的动作电流：使继电器动作的最小电流；b 继电器的返回电流：使继电器返回的最大电流。
返回系数，返回系数等于返回电流比动作电流 ，小于1。
2单侧电源网络相间短路时电流量值特征 影响短路电流的大小的因素 （1）故障类型 （2）运行方式（3）故障位置 短路电流的计算１最大运行方式下三相短路２最小运行方式下两相短路3电流速断保护整定计算-主保护按躲过本线路末端短路时的最大短路电流整定最小保护范围校验 限时电流速断保护-电流保护的第 II 段。
a 整定计算 （整定值与相邻线路第Ⅰ段保护配合）b 动作时限c 灵敏度校验当灵敏度不满足要求时，可与下一条线路的限时电流速断保护配合。
继电保护知识点
1.电力系统的运行状态分为正常工作状态、不正常工作状态和故障状态。
2.继电保护的作用• 自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。
• 反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
3.继电保护的基本原理：找出正常运行与故障时系统中电气量或非电气量的变化特征。
装置：测量比较元件、逻辑判断元件、执行输出元件4. 影响短路电流的大小的因素：（1）故障类型（2）运行方式（3）故障位置5.对电力系统继电保护的基本要求在保证可靠性和选择性的前提下，强调灵敏性，力争速动性。
选择性——让最靠近短路点断路器跳闸。
速动性——尽量快。
灵敏性——有足够的故障反应能力。
可靠性——不误动、不拒动。
6.电网的方向性电流保护：解决方法: 加装方向元件，规定功率为正方向时保护动作；而功率为反方向时保护不动作。
可以利用功率方向继电器来判别方向。
跳闸条件：① 短路电流大于整定值② 短路功率方向为正。
原则：动作延时最长的且仅有一个，其他的加方向元件；动作延时最长的不止一个，所有的都加7.两种接线方式性能分析：(1)各种相间短路:相同之处: 两种接线方式均能正确反应;不同之处:动作的继电器个数不同。
(2)中性点接地系统中单相接地短路:三相星形: 可反应各相的接地短路;两相星形:不能反应B相接地短路。
(3)△侧故障，滞后相电流2倍大；Y故障超前相电流2倍大解决方法：为了提高灵敏度，采用两相三继电器接线方式8.什么是90︒接线？采用90°接线方式的优缺点指系统三相对称且功率因数cosφ=1时，Ir超前Ur 90︒的接线方式优点：① 对各种两相短路都没有死区，因为继电器加入的是非故障的相间电压，其值很高；② 对线路上各种相间故障都能保证动作的方向性。
缺点：正方向出口处三相金属性短路时仍有死区。
9.对零序电流保护的评价优点：1.零序过电流保护的灵敏度高2.受系统运行方式的影响要小3.不受系统振荡和过负荷的影响4.方向性零序电流保护没有电压死区5.简单、可靠缺点：1.对短线路或运行方式变化很大时，保护往往不能满足要求2.单相重合闸的过程中可能误动3.当采用自耦变压器联系两个不同电压等级的电网时，将使保护的整定配合复杂化，且将增大第III段保护的动作时间10. 距离保护的作用原理：距离保护是利用短路时电压、电流同时变化的特征，测量电压与电流的比值，反应故障点到保护安装处的距离而工作的保护。
继电保护复习总结
21. 整定值相同的不同特性的阻抗元件躲负荷能力、躲过渡电阻能力及躲振荡能力的比较： 在整定值相同的情况下，橄榄型、方向圆特性、全阻抗圆特性的阻抗元件躲过负荷能力 依次从大到小；多过渡电阻的能力依次从小到大；躲振荡能力依次从大到小。 22. 单侧电源线路过渡电阻对距离保护的影响： 过渡电阻的存在总是使继电器的测量阻抗值增大，阻抗角变小，保护范围缩短。保护装 置距短路点越近时，受过渡电阻影响越大；同时，保护装置的整定阻抗越小，受过渡电 阻的影响越大。 第四章 23. 载波通道的工作方式：正常无高频、正常有高频、移频方式。 24. 载波信号的种类：闭锁信号、允许信号、跳闸信号。 25. 闭锁式方向纵联保护、纵联电流差动保护、纵联电流相位差动保护的基本工作原理： 闭锁式方向纵联保护：
Ir 0
Ir Ik
纵联电流相位差动保护： 比较被保护线路两侧电流的相位， 即利用高频信号将电流的相 位传送到对侧去进行比较来确定跳闸与否。 区内故障： 两侧电流同相位， 发出跳闸脉冲； 区外故障：两侧电流相位相差 180°，保护不动作 。 第五章 26. 双侧电源线路自动重合闸和单侧线路自动重闸的不同: （1）当线路上故障跳闸后，存在着重合闸时两侧的电源是否同步，以及是否允许非同
闭锁信号 闭锁信号C 5
6 D
当区外故障时，被保护线路近短路点一侧为功率方向为负，2 和 5 发出闭锁信号，两侧 收信机收到闭锁信号后将各自保护闭锁。 当区内故障时，线路两端的短路功率方向均为正，发信机均不向线路发送闭锁信号，保 护的起动元件不被闭锁，瞬时跳开两侧断路器。 纵联电流差动保护：
1 1 1 1 Z m Z Z M j Z ctg M Z j Z ctg 2 2 2 2 2 2
继电保护知识点
知识点 1.事故就是指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏等。
2.继电保护装置：由单个继电器或继电器与其附属设备的组合构成。
3.继电保护装置的基本任务：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
(2)反应电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。
4.整套继电保护装置由测量部分、逻辑部分、执行部分组成。
5.继电保护的基本要求：选择性、速动性、灵敏性、可靠性。
6.（1）选择性要求：由距故障点最近的保护装置动作，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
（2）速动性要求：可以提高电力系统并联运行的稳定性，减少用户在电压降低情况下工作的时间，以及缩小故障元件的损坏程度。
（3）灵敏性要求： 灵敏性是指对于其保护范围内发生任何故障或不正常运行状态的反应能力。
在事先规定的保护范围内部故障时，不论短路点的位置、短路的类型如何，以及短路点是否有过度电阻，都能敏锐感觉，正确反应。
（4）可靠性要77在该保护装置规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在任何其他该保护装置不应该动作的情况下，则不应该误动作。
7.无论起动和返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称之为“继电特性”。
为了保证继电保护可靠动作，其动作特性要有明确的“继电特性”。
8. 对每一套保护装置来讲，通过该保护装置的短路电流为最大的方式为系统最大运行方式，而短路电流最小的方式为系统最小运行方式。
最大运行方式下系统阻抗最小（m in .s s Z Z =），最小运行方式下系统阻抗最大（max .s s Z Z =）。
9. 速断保护对被保护线路内部故障的反应能力（即灵敏性），只能用保护范围的大小来衡量。
继电保护知识点总结
模块一基础知识模块任务一1、继电保护的任务2、继电保护的原理3、继电保护装置的组成任务二1、微机保护的特点2、微机保护的典型结构框图及每部分的作用3、单片微机保护的工作原理4、数据采集系统的作用5、两种数据采集系统的组成框图及工作原理6、开关量的输入和输出回路7、安排两个不同电平输出意义8、集电极经启动继电器接点接入原因9、微机保护的算法的定义10、微机保护的算法的依据、特点及适用情况11、微机保护的软件构成12、微机保护抗干扰的措施模块二基本技能模块项目一电网的保护任务一1、电流瞬时速断、限时速断、定时限、反时限保护的定义、组成、原理接线图、展开图及工作原理、整定计算的原则、保护范围、存在的问题及解决的办法。
2、电压保护的特点及电流、电压联锁速断保护组成3、最大运行及最小运行方式的定义及在相应运行方式下电流、电压保护范围4、主保护和后备保护的定义5、阶段式电流保护的组成及归总图及时限图6、三段式电流保护计算及时限配合图任务二1、采用方向保护的原因2、方向保护的工作原理3、功率方向元件的作用及原理4、方向电流保护的接线方式5、何谓非故障相电流及“按相起动”原则6、方向电流保护的整定7、方向元件装设情况任务三1、电网中性点运行方式2、中性点直接接地电网发生单相接地时零序分量的特点3、变压器中性点接地方式的选择原则4、零序电流和零序电压获取方法5、零序电流保护作用及整定原则6、不灵敏I段和灵敏I段在非全相运行期间处理方法7、中性点非直接接地电网发生单相接地时零序分量的特点8、中性点非直接接地电网发生单相接地时保护任务四1、采用距离保护的原因2、距离保护的原理3、三段距离保护的保护范围及整定原则4、距离保护的组成5、距离保护的接线6、距离保护是否需振荡闭锁任务五1、全线速动的定义2、单侧测量的定义及不能实现全线速动的原因3、双侧测量的原理及判据4、纵联保护的特点5、纵联保护的分类6、单频制与双频制区别7、闭锁式纵联保护的原理8、光仟通信的工作原理9、纵差保护的工作原理及不平衡电流产生的原因10、分相电流差动保护的原理框图的工作原理11、防止“功率倒向”的办法任务六1、电网继电保护选择原则2、小电流电网保护配置3、线路保护的主要二次设备及二次回路4、。
继电保护知识要点总结
第一章绪论一、基本概念1、正常状态、不正常状态、故障状态要求：了解有哪三种状态，各种状态的特征正常状态：等式和不等式约束条件均满足；不正常运行状态：所有的等式约束条件均满足，部分的不等式约束条件不满足但又不是故障的工作状态故障状态：电力系统的所有一次设备在运行过程中由于外力、绝缘老化、过电压、误操作、设计制造缺陷等原因会发生如短路、断线等故障。
2、故障的危害要求：（了解，故障分析中学过）①过短路点的很大短路电流和所燃起的电弧,使故障元件损坏。
②短路电流通过非故障元件,由于发热和电动力作用,会使其的损坏或缩短其使用寿命。
③电力系统中部分地区的电压大大降低,使大量的电力用户的正常工作遭到破坏或产生废品。
④破坏电力系统中各发电厂之间并列运行的稳定性,引起系统振荡,甚至使系统瓦解。
3、继电保护定义及作用（或任务）要求：知道定义，明确作用。
定义：继电保护是继电保护技术与继电保护装置的总称基本任务：①自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。
②反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。
4、继电保护装置的构成及各部分的作用要求：构成三部分，哪三部分测量比较元件、逻辑判断元件、执行输出元件。
5、对继电保护的基本要求，“四性”的含义要求：知道有哪四性，各性的含义选择性：指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。
速动性：是指尽可能快地切除故障。
灵敏性：在规定的保护范围内，对故障情况的反应能力。
可靠性：在保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在任何其他不该动作的情况下，应可靠不动作，即不发生误动作。
6、主保护、后备保护、近后备、远后备保护的概念要求：什么是主保护、后备保护、近后备、远后备保护主保护：指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。
继电保护知识重点
继电保护知识重点第一章绪论1. 继电保护装置是什么？其基本任务是什么？答：能反应电力系统中电气元件发生故障或者不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
基本任务是：自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
反应电气元件的不正常运行状态，而动作于发出信号、减负荷或跳闸。
2. 继电保护装置的组成？答：继电保护装置中的基本组成元件——继电器（一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
） 传统继电保护装置的组成测量部分：测量被保护设备相应的电气量，并与整定值比较，从而判断是否启动保护。
逻辑部分：根据各测量部分输出量的大小、性质等判断被保护设备的工作状态。
执行部分：完成保护所承担的任务，如跳闸、发告警信号等。
3. 试述对继电保护的四个基本要求的内容： 答：选择性：※ 保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
※ 主保护：正常情况下，有选择性切除故障· 但存在主保护不能够隔离故障元件的可能性，如断路器拒动 ※ 后备保护：主保护不能切除故障时起作用· 远后备：在远处（变电站）实现，性能比较完善，但其动作将扩大停电范围。
· 近后备：在主保护安装处实现，要同时装设必要的断路器失灵保护。
速动性：※ 力求保护装置能够迅速动作切除故障 ● 提高电力系统并列运行的稳定性 · 暂态稳定等面积定则极限切除时间 · 高压/超高压输电线路保护 ● 减轻对设备、用户的损害※ 对继电保护的速动性，不同情况有不同的要求（工程实际的考虑） ● 切除故障时间：保护装置动作时间+断路器动作时间。
·快速保护动作时间：0.01～0.04s · 断路器动作时间：0.02～0.06s 灵敏性：对于其保护范围内发生故障或不正常运行状态的反应能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电保护装置的概念和基本任务：继电保护装置指能反应电力系统中电器元件发生故障或不正常运行状态并动作断路器跳闸或着发出信号的一种自动装置。
基本任务：自动迅速有选择的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；反应电器元件的不正常运行状态，并根据运行维持条件而动作与发出信号减负荷或跳闸。
2、继电保护装置是由：测量部分，逻辑部分，执行部分组成
3、保护的四性及含义：1选择性：指电力系统中有故障时，应由距离故障点最近的保护装置动作，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中非故障部分继续安全运行。
2速动性：快速切除故障，提高电力系统并联运行的稳定性，减少用户在电压降低情况下工作的时间，以及缩小故障元件的损坏程度。
3灵敏性：对其保护范围内发生故障或不正常运行状态的反应能力。
4可靠性：指在该保护装置规定的保护范围内发生了它应该动作的故障时，他不应该拒绝动作，而在任何其他该保护装置不应该动作的情况下，则不应该误动作。
过电流继电器的技术参数
5继电器能够动作的条件：Me ≥Mth+Mf,满足这个条件并能使保护装置动作的最小电流值称为保护装置的动作电流（起动电流）Ik ’act 继电器能够返回的条件：Me ≤Mth-Mf ，满足这个条件并能使保护装置返回原位的最大电流值称为返回电流Ik ’re 返回电流与动作电流的比值称为返回系数Kre ，在实际应用中，常常要求过电流继电器有较高的返回系数，如0.85~0.9。
6概念：最大运行方式：短路时流过保护装置处电流最大（系统阻抗最小）的运行方式
最小运行方式：短路时流过保护装置处的电流最小（系统阻抗最大）的运行方式
应用：最大运行方式应用于电流保护的整定计算
最小运行方式应用于电流保护的灵敏度校验
在最大运行方式下三相短路时的电流I ³k ’max
在最小情况下两相短路I ²k ’min
()k s k Z Z E I +=ϕ
3()k
s k Z Z E I +⋅=ϕ232
六、功率方向继电器的工作原理
因为在正方向短路时，电流落后于电压的角度为锐角，在反方向短路时为钝角，所以利用判别短路功率的方向或电流、电压之间的相位关系，就可以判断发生故障的方向。
1、相间短路方向继电器接线方式
900接线的定义：在三相对称情况下，当cos φ=1时，加入继电器的电流I A 和电压U BC 相位相差900。
最大灵敏角：功率方向继电器输入电压电流幅值不变，并且输出量最大时两者的相位差称为最大灵敏角。
助增：使故障线路电流增加的现象；外汲：是故障电路电流见效的现象；分支系数K br ：通过故障线路的电流与通过上一级保护所在线路的电流的比值
对于方向性过电流保护，何种情况下必须加方向原件？何种情况下可以考虑不加方向元件？
1所有负荷支路可不装2电流I 段中，保护反方向短路时，若流过保护的短路电流大于保护整定值，必装，反之可不装。
双端电源情况下，整定值小的一侧必装，大的一侧可不装。
3电流II 段中，保护反方向线路的电流I 段保护范围末端以外发生短路时，若流过保护的短路电流大于保护整定值，必装，反之可不装。
双端电源情况下，整定值小的一侧必装，大的一侧可不装。
4电流III 段中，动作时限唯一最长比其他保护动作时限长△t 以上的保护可不装，其余有源支路必装。
7纵联保护的三种信号：闭锁信号，允许信号，跳闸信号
8相差高频保护原理：
1高频通道传送什么信号？间断的还是连续的？
闭锁信号，连续的
内部故障且伴随通道破坏时，保护是否会拒动或者误动？
收不到闭锁信号不会拒动，但收不到允许信号会拒动
高频闭锁方向保护的工作原理
1通道传送什么信号？有那测的发信机发送？
外部故障时发迅机发闭锁信号；此闭锁信号由短路功率方向为负的一端发出，这个信号被两端的收信机接收，而将保护闭锁。
2内部故障且伴随通道破坏时，保护是否会拒动或者误动？
不会因为内部故障时正好不需要高频通道，只有外部故障时才需要高频通道来传输闭锁信号。
10高频闭锁方向保护通道传送闭锁信号:由非故障侧发送，在内部故障及通道损坏时，保护不会动。
9.双侧电源网络中必须加入方向元件，单侧电源网络中可以考虑不加入方向与元件。
1中性点接地方式：大电流接地方式（中性点直接接地、中性点经小电阻接地）
小电流接地方式（中性点不接地、中性点经消弧线圈接地）
2 我国规定110kv 及以上电压等级的系统采用中性点直接接地方式，35kv 及以下的系统采用中性点不接地或经消弧线圈接地
3中性点有效接地时零序分量的特点：
（1）故障点的零序电压最高，离故障点越远零序电压越低，到变压器接地的中性点处为零。
（2）零序电流的分布主要决定于线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数目和位置无关。
当变压器中性点不接地时，零序电流将变为零。
（3）零序功率的正方向与正序的相反，即由故障点指向母线。
（4）保护安装处的零序电压与零序电流的相位差，只取决于保护安装处背后变压器的零序阻抗而与被保护线路的零序阻抗和故障点的位置无关。
4零序III 段的保护整定原则：原则是按照躲开在下一条线路出口处相间短路时最大不平衡电流 来整定，引入可靠系数Krel ，即为 同时还必须要求各保护之间在灵敏系数上相互配合。
5 中性点不接地系统单相接地故障的特点：
在发生单相接地时，全系统都将出现零序电压；
在非故障的元件上有零序电流，其数值等于本身的对地电容电流之和，电容性无功功率的实际方向为母线流向线路；
在故障线路上，零序电流为除本线路外全系统非故障元件对地电容电流之和，数值一般较大，电容性无功功率的实际方向为线路流向母线。
6 中性点不接地系统中单相接地保护：绝缘监视装置，零序电流保护，零序方向保护、
7全补偿：电感电流=电容电流
过补偿：电感电流>电容电流，补偿后残余电流为电感性。
欠补偿：电感电流<电容电流，补偿后接地电流为电容性。
1 单侧电源线路上过渡电阻的影响：短路点的过渡电阻Rt 总是使继电器的测量阻抗增大，使保护范围缩短。
双侧电源线路上过渡电阻的影响：短路点的过渡电阻还可能使某些保护的测量阻抗减少。
2过渡电阻对不同动作特性阻抗继电器的影响：阻抗继电器的动作特性在R 轴正方向所占面积越大则受过渡电阻Rt 的影响越小。
4振荡中心：从原点作直线 的垂线所得的矢量最短，垂足Z 点所代表的输电线上那一点在振荡角度 下的电压最低，该点称为系统在振荡角度为 时的电气中心或振荡中心。
5振荡对不同动作特性阻抗继电器的影响：一般而言，继电器的动作特性在阻抗平面上沿 方向所占面积越大，受振荡的影响就越大。
6 助增使距离II 段保护测量阻抗增大，外汲使安装处测量阻抗减小。
7 为保证保护II 与保护I 之间的选择性，就应该按Kbr 为最小运行方式来确定保护2距离II 段的整定值，使λ不超过保护1距离Ⅰ段的范围
距离Ⅲ的整定原则:躲过正常运行的最小符合阻抗
8引入可靠系数的原因：
（1）实际的短路电流可能大于计算值
（2）对瞬时动作的保护还应考虑非周期分量使总电流增大的影响
（3）保护装置中电流继电器的实际动作电流可能小于整定值
（4）考虑必要的裕度
三相一次自动重合闸的动作逻辑是：当线路上发生故障，继电保护断开故障线路器后，重合闸启动并经过预定延时后发出重合命令使三相继电器重新合闸。
自动重合闸与继电保护的配合方式：重合闸前加速保护和重合闸后加速保护
变压器的励磁涌流的概念及特点
概念：变压器空载合闸铁芯饱和后，励磁电流急剧增大，最高达到额定电流的6-8倍，这种励磁电流称为励磁涌流
特点：1包含很大成分的非周期分量2包含大量的高次谐波3波形之间出现间断。
