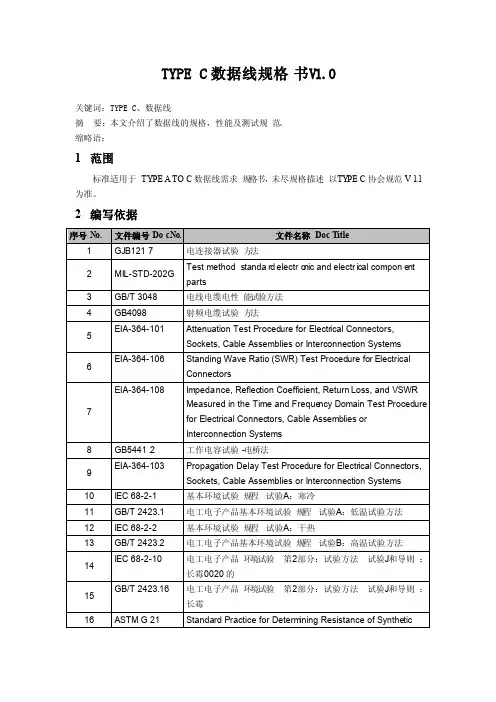

TYPE C数据线规格书V1.0

关键词：TYPE C、数据线

摘要：本文介绍了数据线的规格，性能及测试规范。

缩略语：

1范围

标准适用于 TYPE A TO C数据线需求规格书，未尽规格描述以TYPE C协会规范V1.1为准。

2编写依据

3数据线正常工作和存储条件

3.1数据线应能在下列条件下正常工作：

3.1.1 工作环境温度：-20℃～+55℃；（仅作单体验证目的，与整机匹配时以整机试验环境为准）；

3.1.2 相对湿度：5%～95%；

3.1.3 大气压力：86 kPa～106kPa;

3.1.4 数据线的存储温度：-40℃～+85℃；

4数据线主要参数

4.1数据线连线规格

详细尺寸以及工艺要求以3D图档为准

1、 type C金属插头，要求必须是整体拉伸成型，不能是折弯成型，不接受接缝；

2、金属插头部分，要求做不锈钢原色，表面喷砂处理: 50u”~150u” MATT NICKEL PLATING OVER ALL

3、保证至少3A通流能力

整条线缆产品详细规格（BOM清单, 包括端子图纸2D & 可拆解版本的3D）要有确认才能认可(认证时必须提供以上文件)。

4.2线材主体信息：

4.2.1外观

5V/3A A plug TO C plug, cover式，白色半雾面,素材细咬花处理，MT11006

4.2.2主体结构

导体材质规格如下：

材质：镀锡铜

绝缘材质NON-PVC，须满足5.2章节测试性能要求

4.2.3关键尺寸

4.2.3.1USB2.0 B plug

参考协会规范

4.2.3.2TYPE C plug

1.红圈标示尺寸为重点尺寸，其余尺寸依据协会规范要求

2.各组件BOM LIST原材料信息需明确到具体牌号

3.应满足TYPE C 2.0规格

4.2.3.3 镀层厚度测试区域规定

关于镀层测试区域和方法：

TYPE C/A ：TYPE C/A 产生接触的关键区域为PIN 针头部触点，因此镀层工艺为考虑成本一般只覆盖PIN 针触点位置，其他区域为flash Au,所以镀层的量测范围定义在PIN 针触点弧顶的最高处

镀层厚度为在触点弧顶最高点0.5mm 的范围内进行测量，同一触点在0.5mm 范围内测量三次取平均值

0.5mm

4.2.4线序

5技术要求

5.1线材外观要求

5.1.1线材外观要求如下：

未尽事宜参考《终端数据线检验通用操作指导书》5.2线材性能要求

Test condition

Temperature：15℃ to 35℃

Air pressure ：86 to106 kPa

Relative humidity：25% to 85%

5.3安全性要求

USB数据线的安全性能应能满足CCEE规定要求。符合国际GB 4943-1995 《信息技术设备（包括电器事务设备）的安全》规定的要求。

5.3.1阻燃要求：

塑胶件/PCB：UL94-V0

需要供应商提供报告，PCB板正负网络间距不小于0.15mm

满足IEC60332或GB/T18380电缆在火焰条件下的燃烧试验标准（欧洲、国内）。

参考标准：IEC60950/EN60950/UL60950/GB4943、IEC60332/GB/T18380、UL1581 5.4环保要求

本技术要求数据线所有组成材料符合《Huawei Substance List V 4.0》禁用物质要求、无卤及无邻苯二甲酸酯、三氧化二锑、铍及其化合物要求、ROHS、WEEE、Reach要求。

6包装标志

产品的运输包装收发货标志应符合GB/T 6388－1996的规定，并经我公司认可。

产品本体需要OPP膜防刮花，出厂前贴二维码标识

6.1外包装箱

参考规范《终端来料包装及标识工艺规范》DKBA 7103-2014.07

6.2产品标签

标签需采用二维码形式

包含如下信息：认证标识、厂家信息、生产批次等

6.2.1产品合格证

产品合格证的编写应符合GB/T 14436的规定。

a)应有合格证，规格为27*27mm菱形合格证标签；

b)合格证上应有检验者标识、检验日期、产品型号等。

7包装、运输、贮存

7.1使用盘装

7.2运输

包装后的产品应能以任何交通工具，运往任何地点。在长途运输时，不得装在敞蓬的船和车厢，中途转运时不得存放在露天仓库中，在运输过程中不允许与易燃、易爆、易腐蚀的物品同车装运，产品不允许经受雨、雪或液体物质的淋袭和机械损伤。

7.3贮存

产品贮存应保持原有包装，存放产品仓库应有防潮、防尘、防震、防腐蚀等设施。

贮存条件为：

温度：-40℃～+85℃

相对湿度：10%～95%

大气压：86 kPa～106kPa

贮存方式：包装存放。

8附录：组合测试要求：
