单母线分段带旁路母线开关的操作方法
发电厂电气部分第四章作业
（2）220kV电压等级 单母线分段或双母线接线。
将另外2台机组以单元接线的形式接于110kV母线上。
单元接线的主变T2与T3容量选择： 扣除厂用电后留有10％的裕度。
将另外2台机组以扩大单元接线的形式接于110kV母线上。 此种方式下若变压器故障，则110KV侧负荷停电。
相关电力规程：
单母线接线： 110kV出线（含联络线）回路≯２回。
单母线分段接线： 110～220kV，出线为3～4回的装置中。
双母线接线： 110～220kV出线回路数为5回及以上时。
双母线分段接线： 220kV进出线为10～14回的装置。
旁路母线: 220kV出线在4回及以上、110kV出线在6回及以上时，宜
采用带专用旁路断路器的接线；
解：
（1）220kV侧4回进线，主接线可采用单母线分段 或双母线接线形式。
（2）110kV侧10回且不允许停电检修断路器，采 用双母线带旁路母线接线（带专用旁路断路器）。
进线1 进线2 进线3 进线4
220kV
W
110kV
出线1
…… …
出线2
WP
出线10
4-11：
某新建热电厂，2×25MW＋ 2×50MW共4台发电机， U=6.3kV,发电机电压级有10条电缆馈线，最大综合负荷为 30MW，最小为20MW，厂用电率为10％，高压侧为110kV， 有4回线路与电力系统相连，试初步设计该厂电气主接线图， 并选择主变台数和容量。
（二）、拟订主接线方案 （1）6.3kV电压等级
可采用单母线分段形式， 但是规程规定：单母线分段接线不得超过24MW， 所以应确定为双母线分段形式。
倒母线及旁路代主变操作要点解析
倒母线及旁路代主变操作要点解析倒母线及旁路代主变操作要点解析关键词双母线倒母线旁路代主变一、基本理论概述1、概述：变电站电气主接线是由变压器、开关、刀闸、互感器、母线、避雷器等电气设备按一定顺序连接的，用以表示汇集、分配电能的电路。
并且要求电气主接线可以保证必要的供电可靠性和电能质量、要具有一定的灵活性和方便性、要具有经济性、要具有发展和扩建的可能性。
2、双母线接线的优点：（1）可轮流检修母线而不使供电中断。
（2）当一母线故障后，能迅速切至另一条母线恢复供电。
（3）检修任一回路的母刀时，只要将该刀闸的回路和母线同时停电即可，不影响其它回路的供电。
（4）调度、扩建、检修方便。
3、双母带旁路的特点：具有双母的优点，另外当线路（主变）开关检修时，该线路（主变）仍能继续供电。
4、双母带旁路的缺点：（1）操作复杂，易发生误操作（不但要切换一次，而且二次的交流电压、电流、压板要切换）。
（2）投资费用大（一般当线路≧5条时，才装设专用旁路）。
（3）占地面积增大，配电装置构架增大。
二、变电运行工区500KV、220KV变电站主接线形式汇总变电站500kV220kV110kV35kV10kV三堡3/2双母线任庄3/23/2单母分段九里山双母线双母代旁单母分段贺村双母代旁双母代旁单母分段潘家庵双母代旁双母代旁双母代旁郎山双母线双母线单母分段沙庄双母代旁双母线单母分段桃园双母代旁双母代旁单母分段带旁路赵山双母代旁双母代旁双母代旁三、变电运行工区目前可以进行旁路代主变的变电站统计变电站电压等级主变保护配置220kV110kV九里山√PST-1200(双套)贺村√√PST-1200(双套)潘家庵√√WBZ-03(单套)沙庄√PST-1200(双套)桃园√√RCS-978(双套)赵山√√RCS-978(双套)注：“√”表示可进行旁路代主变操作四、倒母线操作解析：倒母线操作对于变电站是一项非常频繁而又非常复杂的操作，稍有不慎。

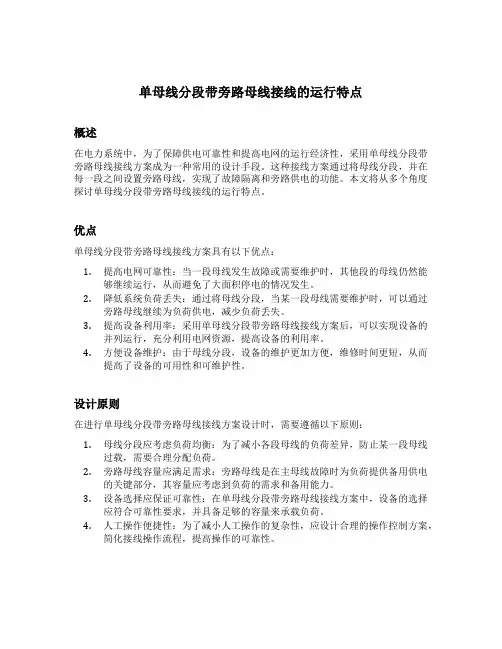

单母线分段带旁路母线接线的运行特点
单母线分段带旁路母线接线的运行特点概述在电力系统中，为了保障供电可靠性和提高电网的运行经济性，采用单母线分段带旁路母线接线方案成为一种常用的设计手段。
这种接线方案通过将母线分段，并在每一段之间设置旁路母线，实现了故障隔离和旁路供电的功能。
本文将从多个角度探讨单母线分段带旁路母线接线的运行特点。
优点单母线分段带旁路母线接线方案具有以下优点：1.提高电网可靠性：当一段母线发生故障或需要维护时，其他段的母线仍然能够继续运行，从而避免了大面积停电的情况发生。
2.降低系统负荷丢失：通过将母线分段，当某一段母线需要维护时，可以通过旁路母线继续为负荷供电，减少负荷丢失。
3.提高设备利用率：采用单母线分段带旁路母线接线方案后，可以实现设备的并列运行，充分利用电网资源，提高设备的利用率。
4.方便设备维护：由于母线分段，设备的维护更加方便，维修时间更短，从而提高了设备的可用性和可维护性。
设计原则在进行单母线分段带旁路母线接线方案设计时，需要遵循以下原则：1.母线分段应考虑负荷均衡：为了减小各段母线的负荷差异，防止某一段母线过载，需要合理分配负荷。
2.旁路母线容量应满足需求：旁路母线是在主母线故障时为负荷提供备用供电的关键部分，其容量应考虑到负荷的需求和备用能力。
3.设备选择应保证可靠性：在单母线分段带旁路母线接线方案中，设备的选择应符合可靠性要求，并具备足够的容量来承载负荷。
4.人工操作便捷性：为了减小人工操作的复杂性，应设计合理的操作控制方案，简化接线操作流程，提高操作的可靠性。
运行特点单母线分段带旁路母线接线方案的运行特点如下：1. 故障隔离能力强单母线分段带旁路母线接线方案能够实现故障的隔离，当某一段母线发生故障时，其他段的母线仍然能够继续供电。
这种故障隔离能力可以大大降低故障对整个电网的影响范围，保障供电可靠性。
2. 备用供电能力强通过旁路母线的设置，当某一段母线发生故障时，旁路母线可以为负荷提供备用供电。
单母线和双母线优缺点及图解
1、单母线接线（1）只有一组母线得接线,进出线并接在这组母线上。
单母线接线图见图1。
图中倒闸操作：如对馈线LI送电时，须先合上隔离开关QS2与QS3，再投人断路器QF2；如欲停止对其供电，须先断开QF2，然后再断开QS3与QS2。
即隔离开关相对于断路器而言要“先通后断”，母线隔离开关相对于线路隔离开关也要“先通后断”。
接地开关QS4就是在检修电路与设备时合上，取代安全接地线得作用。
图1 单母线接线图单母线接线优点：简单清晰、设备少、投资小、运行操作方便，且有利于扩建。
缺点：可靠性与灵活性较差。
应用：6～10kV配电装置得出线回路数不超过5回；35～63kV配电装置得出线回路数不超过3回；110～220kV配电装置得出线回路数不超过2回。
改进：单母线分段接线、单母线带旁路接线。
（2）单母线分段接线：避免单母线接线可能造成全厂停电得缺点，提高供电可靠性及灵活性。
见图2。
图2 单母线分段接线图单母线用分段断路器QF1进行分段。
两段母线同时故障得几率甚小，可以不予考虑。
在可靠性要求不高时，亦可用隔离开关分段（QS），任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。
分段得数目，取决于电源得数量与容量。
段数分越多，故障时停电范围越小，但使用断路器得数量亦越多，且配电装置与运行也越复杂，通常以2～3段为宜。
这种接线方式广泛用于中、小容量发电厂得6～10kV主接线与6～220kV变电所配电装置中。
4优点：对重要用户可以从不同段引出两回馈线，由两个电源供电；当一段母线发生故障（或检修），仅停该段母线，非故障段母线仍可继续工作。
缺点：当一段母线或母线隔离开关故障或检修时，接在该段母线上得回路必须全部停电；任一回路得断路器检修时，该回路必须停止工作。
(3)单母线分段带旁路接线：检修出线断路器，不致中断该回路供电。
见图3。
图3 单母线分段带旁路接线示意图图4 分段断路器兼作旁断路器得接线图增设旁路母线W2与旁路断路器QF2。

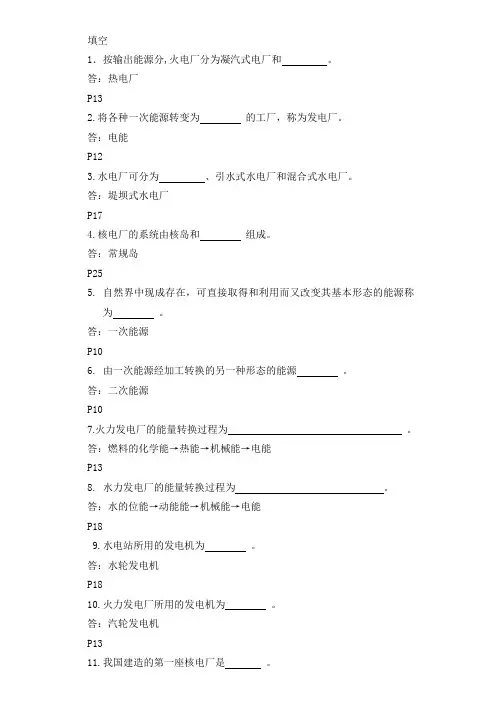

发电厂电气部分题库
填空1．按输出能源分,火电厂分为凝汽式电厂和。
答：热电厂P132.将各种一次能源转变为的工厂，称为发电厂。
答：电能P123.水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂P174.核电厂的系统由核岛和组成。
答：常规岛P255.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。
答：一次能源P106.由一次能源经加工转换的另一种形态的能源。
答：二次能源P107.火力发电厂的能量转换过程为。
答：燃料的化学能→热能→机械能→电能P138. 水力发电厂的能量转换过程为。
答：水的位能→动能能→机械能→电能P189.水电站所用的发电机为。
答：水轮发电机P1810.火力发电厂所用的发电机为。
答：汽轮发电机P1311.我国建造的第一座核电厂是。
答：秦山核电厂P2212.既可以是电力用户，又可以是发电厂的是电厂。
答：抽水蓄能电厂P2113. 是变换和分配电能的设备。
答：变压器P2814. 可将高电压变为低电压。
答：电压互感器P2915. 是限制短路电流的设备。
答：电抗器P2816.通常把生产、变换、输送、分配和使用电能是设备称为。
答：一次设备P2817.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。
答：二次设备P2818.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。
答：一次电路或电气主接线P2819．在对称三相电路中仅画出基中一相设备的连接用来表示三相电路的电路图称为_________。
答：单线图P2920．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。
答：各种一次设备P2921. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。
答：配电装置。
P2922.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。
答：断路器P2823.电气主接线中应用最多的开关电器是_________。
发电厂电气部分第四版课后习题答案第1章---第7章
发电厂电气部分第四版课后习题答案第1章---第7章第一章能源和发电1-1 人类所认识的能量形式有哪些？并说明其特点。
答：第一、机械能。
它包括固体一流体的动能，势能，弹性能及表面张力能等。
其中动能和势能是大类最早认识的能量，称为宏观机械能。
第二、热能。
它是有构成物体的微观原子及分子振动与运行的动能，其宏观表现为温度的高低，反映了物体原子及分子运行的强度。
第三、化学能。
它是物质结构能的一种，即原子核外进行化学瓜是放出的能量，利用最普遍的化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要的可燃元素。
第四、辐射能。
它是物质以电磁波形式发射的能量。
如地球表面所接受的太阳能就是辐射能的一种。
第五、核能。
这是蕴藏在原子核内的粒子间相互作用面释放的能。
释放巨大核能的核反应有两种，邓核裂变应和核聚变反应。
第六、电能。
它是与电子流动和积累有关的一种能量，通常是电池中的化学能而来的。
或是通过发电机将机械能转换得到的；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功的本领。
1-2 能源分类方法有哪些？电能的特点及其在国民经济中的地位和作用？答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身的性质分为含能体能源和过程性能源。
电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点？答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
变电站主接线图(解释)
变电站一次系统图1、单母线接线特点：只有一组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运行。
主要优点：接线简单、清晰，所用电气设备少，操作方便，配电装置造价便宜。
主要缺点：适应性差，母线故障或检修，全部回路均需停电；任一回路断路器检修，该回路停电。
适用范围：单电源的发电厂和变电所，且出线回路数少，用户对供电可靠性要求不高的场合；10kV纯无功补偿设备出线（电容器、电抗器）。
2、单母线分段接线特点：与单母线接线方法相比，增加了分段断路器，将母线适当分段。
当对可靠性要求不高时，也可利用分段隔离开关进行分段。
母线分段的数目，决定于电源的数目，容量、出线回数，运行要求等。
母线分段一般分为2－3段。
优点：母线发生故障时，仅故障母线段停电，缩小停电范围；对重要用户由两侧共同供电，提高供电可靠性；缺点：当一段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电用户要停电；任一出线断路器检修，该回路要停电。
适用：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。
3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。
为了节省投资，可不专设旁路断路器，而用母线分段断路器兼作旁路断路器。
因为电压越高，断路器检修所需的时间越长，停电损失越大，因此旁路母线多用于35kV以上接线。
适用：6~10kV接线一般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜用专设旁路断路器的旁路母线；出线断路器使用可靠性较高的SF6断路器时，可不设旁路母线。
4、双母线接线优点：两条母线互为备用，一条母线检修时，另一条母线可以继续工作，不会中断对用户的供电；任一母线侧隔离开关检修时，只需断开这一回路即可；工作母线故障时，所有回路能迅速切换至备用母线而恢复供电；可将个别回路单独接在备用母线上进行特殊工作或试验；因而可靠性高，运行方式灵活，便于扩建。
高铁变电所主接线的作用及识读—常见电气主接线识读
四、单母线接线
1.不分段的单母线接线 2.单母线隔离开关分段接线 3.单母线断路器分段接线 4.单母线带旁路母线接线 5.简化了的单母线带旁路母 线接线
四、单母线接线
1.不分段的单母线接线 基本环节：电源、线路、开关、母线 母线作用：汇聚和分配电能的作用 QF的作用：开断和关合负荷和故障电流 QS的作用：明显开断点，隔离电压
四、单母线接线
2.单母线隔离开关分段接线
若任一段母线(I段或Ⅱ段)及 其母线隔离开关停电检修，可以 通过事先断开分段隔离开关QS1， 使另一段母线的工作不受影响。
但当分段隔离开关QS1投入， 两段母线同时运行期间，若任一 段母线发生故障，仍将造成整个 配电装置的短时停电。只有在用 分段隔离开关QS1将故障段母线隔 开后，才能恢复非故障段母线的 运行。
分接所
中心所
监控计算机内变电所主接线
某高铁变电所主接线
一、桥式线接
1.桥型接线述概 2.内桥接线 3.外桥接线
一、桥式线接
当只有两台主变压器和两条电源进线线路时，可以采 用如图所示的接线方式。这种接线称为桥式接线，即在 两组变压器—线路单元接线的升压侧增加一横向联接桥 臂后的接线。
桥式接线的桥臂由断路器及其两侧隔开离关组成， 正常运行时处于接通状态。根据桥臂的位置又可分为内 桥接线、外桥接线和接线两种形式。
高铁变电所运行与维护（一次系 统）
项目七、高铁变电所主接线识读
任务2、常支接线 三 单母线接线 四 单母线带旁路母线接线
2
牵引变电所高压侧与电力系统的连接
中心所
分接所
通过所
分接所
通过所
中心所：四路及以上进线，有系统功率穿越。 通过所：两路进线，有系统功率穿越。 分接所：两路进线，无系统功率穿越。
发电厂电气部分第四章习题解答
第四章电气主接线4—1 对电气主接线的基本要求是什么?答：对电气主接线的基本要求是：可靠性、灵活性和经济性.其中保证供电可靠是电气主接线最基本的要求。
灵活性包括：操作、调度、扩建的方便性。
经济性包括：节省一次投资，占地面积小，电能损耗少。
4-2 隔离开关与断路器的区别何在？对它们的操作程序应遵循哪些重要原则？答：断路器具有专用灭弧装置，可以开断或闭合负荷电流和开断短路电流,故用来作为接通和切断电路的控制电器.而隔离开关没有灭弧装置,其开合电流极小，只能用来做设备停用后退出工作时断开电路。
4—3 防止隔离开关误操作通常采用哪些措施？答：为了防止隔离开关误操作,除严格按照规章实行操作票制度外，还应在隔离开关和相应的断路器之间加装电磁闭锁和机械闭锁装置或电脑钥匙。
4-4 主母线和旁路母线各起什么作用?设置专用旁路断路器和以母联断路器或者分段断路器兼作旁路断路器，各有什么特点？检修出线断路器时,如何操作？答：主母线主要用来汇集电能和分配电能。
旁路母线主要用与配电装置检修短路器时不致中断回路而设计的。
设置旁路短路器极大的提高了可靠性。
而分段短路器兼旁路短路器的连接和母联短路器兼旁路断路器的接线,可以减少设备,节省投资。
当出线和短路器需要检修时，先合上旁路短路器，检查旁路母线是否完好,如果旁路母线有故障，旁路断路器在合上后会自动断开,就不能使用旁路母线。
如果旁路母线完好，旁路断路器在合上就不会断开,先合上出线的旁路隔离开关，然后断开出线的断路器，再断开两侧的隔离开关，有旁路短路器代替断路器工作，便可对短路器进行检修。
4-5 发电机—变压器单元接线中,在发电机和双绕作变压器之间通常不装设断路器，有何利弊？答：发电机和双绕组变压器之间通常不装设断路器，避免了由于额定电流或短路电流过大，使得在选择出口断路器时，受到制造条件或价格等原因造成的困难。
但是，变压器或者厂用变压器发生故障时,除了跳主变压器高压侧出口断路器外，还需跳发电机磁场开关，若磁场开关拒跳,则会出现严重的后果，而当发电机定子绕组本身发生故障时,若变压吕高压侧失灵跳闸，则造成发电机和主变压器严重损坏.并且发电机一旦故障跳闸，机组将面临厂用电中断的威胁。
单母线分段带旁路的工作原理
单母线分段带旁路的工作原理
嘿，朋友们！今天咱就来唠唠单母线分段带旁路的工作原理，这可有意思啦！
想象一下，一条母线就像一条主路，然后中间断开分成两段，这就是单母线分段啦。
就好比一条大街，中间给它隔一下，变成两段街道。
那这个分段有啥用呢？比如说啊，其中一段出了问题，就像大街上有一段在施工，那我们就可以把电呀或者其他东西通过另外一段来输送，保证整体的运行不会被打断，多棒呀！
再来看看旁路，这旁路就像是给主路准备的一条备用小道。
比如说大街上突然出现紧急情况，有辆车坏在路上挡住了，这时候旁路就发挥作用啦，我们可以让车辆从旁路绕过去，不影响交通的正常运行呀。
在实际中，比如说在一个工厂里，单母线分段带旁路就像是一个可靠的后勤保障。
当一段母线需要检修或者出故障了，电就可以通过旁路和另一段母线继续给设备供电，这不是很神奇吗？“哎呀，这要是没有旁路，那岂不是会影响生产啦？”这就是它的重要性啊！
咱再深入想想，要是没有单母线分段带旁路这个设置，那一旦母线出问题，那不就麻烦大啦，没电了那可啥都干不了呀！所以说呀，这个单母线分段带旁路真的是超级实用，保障了各种系统的稳定运行呢。
总之，单母线分段带旁路这个工作原理可太重要啦，它就像一个默默守护的卫士，保障着各种设施的正常运转，给我们的生活和生产带来了极大的便利呀！。
实验报告2：单母线分段带旁路母线接线的倒闸操作
《发电厂电气部分》课程实验报告
姓名： xxx 学号： xxxx
3、重新设置各断路器与隔离开关的动作时间，使出线L1在不断电的情况下对QF1进行检修；要求各开关动作顺序符合倒闸操作要求，倒闸操作在0.3s 开始、并在0.5s内完成；给出QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序图，给出i1、i QF及i P的仿真波形图。
三、实验步骤及结果
1、按照图1所示，在PSCAD/EMTDC软件中搭建的仿真模型如图2所示。
图2 仿真模型图
图2中，QF1、QF2、QFP、QSPⅠ、QSPⅡ、QSPP、QSP1、QSP2的初始状态如表1所示。
表1 各开关的初始状态
开关名称QF1QF2QFP QSPⅠQSPⅡQSPP QSP1QSP2
初始状态合合分分分分分分
2、仿真1s，得到i1、i QF及i P的仿真波形图如图3所示。
图3 正常运行时各电流仿真波形图
3、重新设置各断路器与隔离开关的动作时间，QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序如图4所示。
图4 QF1、QF2、QFP、QSPⅠ、QSPP、QSP1的动作时序图
4、仿真1s，得到i1、i QF及i P的仿真波形如图5所示。
图5 倒闸操作时各电流仿真波形图
从图4、图5可以总结单母线分段带旁路母线接线的运行特点如下：
1)检修任一接入旁路母线的进出线的断路器时，可以用旁路断路器代替
其运行，使该回路不停电。
2)供电可靠性较高，可以保证重要用户不间断供电。
3)分段单母线运行时QFd起分段断路器的作用，在检修断路器时，QFd
起旁路断路器的作用。
发电厂变电所电气设备复习题1
《发电厂变电所电气设备》复习题1一、填空题1.交流电弧的熄灭条件是电流自然过零后，弧隙介质强度永远高于（）。
2.光电式电压互感器的基本原理主要分为基于电光效应、基于（）效应和基于分压效应三种。
3.单母线分段的作用是（）。
4.在单断路器的双母线带旁路母线接线中，设置旁路设施的作用是（）。
5.厂用电动机自启动分为空载自启动、（）自启动和（）自启动。
6.屋外配电装置的种类分为普通中型、（）、（）和半高型。
7.成套配电装置分为低压配电屏、（）和（）和箱式变电所等。
8.电气设备要能可靠工作，必须按正常工作条件进行选择，并按（）状态来校验动、热稳定性。
9.短路时最大电动力产生于三相导体中的（）相，短路形式为（）短路。
10.开关电器的短路热效应计算时间宜采用（）保护动作时间加上断路器的分闸时间。
11.火力发电厂的控制方式可分为主控制室控制方式和（）控制方式。
12.绘制展开图时一般把整个二次回路分成交流电流回路、（）回路、直流操作回路和（）回路等几个组成部分。
13.在新的国家标准中，TA代表（）互感器，QF代表（），“ON”表示（）。
二、名词解释1.真空断路器：2.电流互感器的电流误差：3.一台半断路器接线：4.配电装置的最小安全净距A值：三、简答题1.熄灭交流电弧的方法有哪些？2.厂用备用电源的引接方式有哪些？3.写出采用实用计算法和A—θ曲线求出导体短时最高发热温度的计算步骤。
四、综合题画出具有两回电源进线、四回出线并设置专用旁路断路器的双母线带旁路母线的电气主接线图，并说明用旁路断路器代替出线断路器的倒闸操作步骤。
（要求进线不上旁路）五、计算题某高温高压火电厂高压厂用备用变压器为分裂低压绕组变压器，调压方式为有载调压。
其高压绕组额定容量为40000kV A，低压绕组额定容量为20000kV A，以高压绕组额定容量为基准的半穿越电抗为U K12%=17.5。
高压厂用变压器已带负荷7000kV A，高压母线上参加自启动的电动机容量为14000kW ，高压电动机的启动电流平均倍数为K av1=5，cos 1ϕ=0.8，效率1η=0.93，高压厂用母线电压U *=1.1（有载调压）。
变电所的单母线接线详解
变电所的单母线接线详解一、单母线接线单母线接线，各电源和出线都接在同一条公共母线WB上，其供电电源在发电厂是发电机或变压器，在变电所是变压器或高压进线回路。
如下图所示。
单母线接线单母线接线的母线既可以保证电源并列工作，又能使任一条出线都可以从任一电源获得电能。
每条回路中都装有断路器和隔离开关，紧靠母线侧的隔离开关(如QSB)称作母线隔离开关，靠近线路侧的隔离开关(如QSL)称为线路隔离开关。
使用断路器和隔离开关可以方便地将电路接入母线或从母线上断开。
例如，当检修断路器QF时，可先断开QF，再拉开线路隔离开关QSL，最后拉开母线隔离开关QSB。
然后，在QF两侧挂上接地线，以保证检修人员的安全。
当QF恢复送电时，与停电顺序相反，在拆除接地线后，先合上QSB、再合QSL，最后合QF。
1、单母线接线的优点单母线接线的优点是简单、清晰、设备少、投资小、运行操作方便且有利于扩建。
隔离开关仅在检修电气设备时作隔离电源用，不作为倒闸操作设备，从而避免因用隔离开关进行大量倒闸操作而引起的误操作事故。
2、单母线接线的缺点1）母线或母线隔离开关检修时，连接在母线上的所有回路都需停止工作；2）当母线或母线隔离开关上发生短路故障或断路器靠母线侧绝缘套管损坏时，所有断路器都将自动断开，造成全部停电;3）检修任一电源或出线断路器时，该回路必须停电。
因此，这种接线只适用于小容量和用户对供电可靠性要求不高的发电厂或变电所中。
适用范围为：在6~10kV配电装置中不超过5回；在35kV配电装置中不超过3回。
为了克服以上缺点，可采用将母线分段和加旁路母线的措施。
二、单母线分段接线单母线接线当出线回路数较多时，可用断路器将母线分段，成为单母线分段接线，如下图所示。
单母线分段接线根据电源的数目和功率大小，母线可分为2~3段。
段数分得越多，故障时停电范围越小，但使用的断路器数量越多，其配电装置和运行也就越复杂，所需费用就越高。
在可靠性要求不高，或者在工程分期实施时，为了降低设备费用，也可使用一组或两组隔离开关进行分段，任一段母线故障时，将造成两段母线同时停电，在判别故障后，拉开分段隔离开关，完好段即可恢复供电。
各种接线方式时母线检修时的操作
各种接线方式时母线检修时的操作2年。
带旁路母线的单母线分段连接(1)带专用旁路断路器的旁路母线的单母线分段连接旁路母线的功能是不间断地保持对任何进出断路器的供电。
评估:旁路母线加入单母线分段接线后，在检修任何出线断路器时，单母线分段接线不会中断该回路的供电。
然而，配电设备的占地面积增加，增加了断路器和隔离开关的数量、复杂的布线和增加的投资适用范围:6~10kV配电设备(2)检修断路器时的非停电和关断操作过程:在正常运行时，各进、出线回线上的旁路断路器QFp和旁路隔离开关断开，旁路断路器两侧的隔离开关在处闭合，旁路母线W3不带电如果检修WL1的断路器QF1，确保出线不停电的操作步骤是:1)合上QFp给旁路总线W3充电，并检查旁路总线W3是否处于良好状态。
如果旁路总线出现故障，QFp将在继电保护控制下自动切断故障，旁路总线不能使用。
如果QFp成功关闭，旁路总线状态良好。
2)合上出线旁路隔离开关QS1p；此时，QS1p的两端是等电位的。
也可以先断开QFp，然后闭合QS1p，再闭合QFp，以避免在闭合QS1p 之前发生线路故障和QF1事故跳闸，导致QS1p接近短路故障。
3)断开引出线WL1的断路器QF14)断开QS12和QS11此时，输出线WL1由旁路断路器QFp电路供电。
待检修断路器QF1两侧设置安全措施后，方可进行检修。
(2)具有简单旁路母线连接的单母线段它是基于单母线段连接，在每个输出电路中增加旁路母线W3、隔离开关QS3、QS4、分段隔离开关QSd和相应的旁路隔离开关，分段断路器QFd也用作旁路断路器与带旁路母线的单母线分段接线相比，少用一个断路器，节省投资。
旁路总线可以通过QS4、QFd和QS1连接到总线W2，或者通过QS3、QFd和QS2连接到总线W1分段隔离开关QSd的作用是当QFd用作旁路断路器时，保持两段工作母线并联运行。
b)检修断路器时不停电开、关的操作过程:初始条件:旁路母线通常不带电，QS1、QS2、QFd接通，QS3、QS4、QSd断开，以单母线分段方式运行？关闭QSd。
单母线分段带旁路母线接线的运行特点
单母线分段带旁路母线接线的运行特点
单母线分段带旁路母线接线是一种常见的电力配电系统，它具有
许多特点和优点。
首先，单母线分段带旁路母线接线可以实现电力配电系统的可靠
性和安全性。
在这种接线方式下，每个电力分段都有独立的供电线路
和旁路线路，确保了电力系统的分段供电和备用供电，避免了整个系
统瘫痪的情况出现。
其次，单母线分段带旁路母线接线可以提高电力配电系统的运行
效率和节能性。
通过多组旁路线路的设置，当一个分段出现故障时，
系统可以快速转换到备用的旁路线路上，从而尽可能地缩短故障恢复
的时间，避免了长时间停电造成的损失。
此外，也可以通过控制开关
的方式，根据负载情况进行分段供电或整体供电，降低系统的耗能，
达到节能减排的目的。
再者，单母线分段带旁路母线接线可以实现快速维护和升级电力
配电系统的能力。
由于系统的每个分段都有独立的供电和旁路线路，
可以对单个分段进行维护或升级，不会对整个系统造成影响，大大提
高了系统的可维护性和可升级性。
最后，单母线分段带旁路母线接线还可以提高电力系统的灵活性
和扩展性。
在需要扩大电力供应范围的情况下，可以通过增加旁路线
路的方式来实现电力系统的扩展，而不必对整个系统进行大规模扩建，降低了建设成本和占用土地面积。
综上所述，单母线分段带旁路母线接线是一种功能强大、安全可靠、高效节能、易于维护和扩展的电力配电系统接线方式，将会越来越受到广大电力从业人员和用户的关注和重视。
各种接线方式时母线检修时的操作
2．带旁路母线的单母线分段接线(1)带专用旁路断路器的单母线分段带旁路母线接线旁路母线的作用是：检修任一进出线断路器时，不中断对该回路的供电。
评价：单母线分段接线增设旁路母线后，可以使单母线分段接线在检修任一出线断路器时不中断对该回路的供电。
但配电装置占地面积增大，增加了断路器和隔离开关数量，接线复杂，投资增大。
适用范围：6~10kV配电装置。
(2)检修断路器时的不停电倒闸操作过程：正常运行时，旁路断路器QFp、各进出线回路的旁路隔离开关是断开的，旁路断路器两侧的隔离开关是合上的，旁路母线W3不带电。
若检修WL1的断路器QF1，使该出线不停电的操作步骤为：1) 合上QFp;给旁路母线W3充电，检查旁路母线W3是否完好，如果旁路母线有故障，QFp在继电保护控制下自动切断故障，旁路母线不能使用；如果QFp合闸成功，说明旁路母线完好。
2) 合上出线旁路隔离开关QS1p；此时QS1p的两端等电位。
也可以先断开QFp，然后合上QS1p，再合上QFp，以避免万一合上QS1p前，发生线路故障，QF1事故跳闸，造成QS1p 合到短路故障上。
3)断开出线WL1的断路器QF1;4) 断开QS12和QS11。
此时出线WL1已经由旁路断路器QFp回路供电，在需要检修的断路器QF1两侧布置安全措施后，就可以对其进行检修。
(2)单母线分段带简易旁路母线接线它是在单母线分段接线的基础上，增加了旁路母线W3、隔离开关QS3、QS4、分段隔离开关QSd及各出线回路中相应的旁路隔离开关，分段断路器QFd兼作旁路断路器。
与带旁路母线的单母线分段接线相比，少用一台断路器，节省了投资。
旁路母线可以经QS4、QFd、QS1接至母线W2，也可以经QS3、QFd、QS2接至母线W1。
分段隔离开关QSd的作用是：可使QFd作旁路断路器时，保持两段工作母线并列运行。
b) 检修线路断路器时的不停电倒闸操作过程：初始条件：平时旁路母线不带电，QS1、QS2及QFd合闸，QS3、QS4及QSd断开，按单母线分段方式运行。
第二节 单母线接线 ppt课件
《发电厂变电站电气设备》 第十章 电气主接线
第二节 单母线接线 三、单母线分段带旁路母线接线
《发电厂变电站电气设备》 第十章 电气主接线
4.典检型查9操0Q作F确要求线路L1不停电，检修断路器1QF，其操作顺序如下：
断 合上901QS， L1
合上905QS，
检查旁路母线 15QS
电压正常，
13QS
路数为3～4回。
《发电厂变电站电气设备》 第十章 电气主接线
第二节 单母线接线
三、单母线分段带旁路母线接线
1.接线形式
基本接线形式
分段旁断路路母器线兼经作旁旁路路断断路器
可23旁器0位0路母9线隔一..53以优适出路0置0正QQ器线处离个Q正Q用线断 ，SS点用常F9上于开投F和和常旁断及路联回0运范。冷关入00运Q路路其器络路行64围正备一0F行断QQ器两兼隔接以1时常用个时SSQ路故侧作离至及，处处运状断S，器障隔分开I旁、分于于、行态开两代或离段关路0段接断I时。，分2I路检开断母段断通开Q，两段送修关路S路电时器，
断开90QF， 合上15QS， 合上90QF，
1QF
2QF
905QS 90QF
检查90QF三
11QS
相电流平衡，
I段
901QS 902QS
Ⅱ段
断开1QF，
断开13QS，
01QS02QS来自断开11QS，按检修要求做
