STC单片机程序烧写说明
STC单片机烧写程序步骤
找一个下载器，下载器的GND、TXD、RXD三条线跟单片机的三条线接好之后，把下载器插上电脑，然后打开这个软件，下图的红色地方要设置好，1，MCU是STC89C52或是STC12C5A60S2之类。
2，COM口要设置好3，波特率先设最最9600，如果下载不成功，就再调低，如果下载成功，可以再往上调，如果115200都成功，就一直用这个就行。
（下载器的线如果太长，波特率无法比较高，这是下载程序的速度，越高，下载程序速度越快。
）红色的三个框设置好之后，点绿色的“打开程序文件”，找到后缀名为.HEX文件，然后勾选第二个绿色框。
然后点蓝色框，点下载。
（黑色框中的一般默认不用动，你要确定是不是跟我的图一样。
）点完下载，左下角这个文本框里面的字会变，当它提示叫你给MCU上电时，你就把单片机的电源给接上，接上的瞬间就会自己烧写程序。
完成的时候会提示。
注意：不要用到下载器的VCC这个接口，不然电路一有问题，就可能烧坏主板。
如果电路没有问题，可以用VCC这个接口给单片机供电，也就是当下载软件提示叫你给MCU上电时，你可以用下载器的VCC接上电路板上的VCC，这时千万不能接上外接的电源，不然90%会烧坏主板，所以我不建议用这种方法，因为有时总会不小心，尽量不要用下载器的VCC这根线。
附：如何大致判断电路有没有短路。
焊好电路板之后，用电池给单片机供电，如果有接7805，就直接从7805的输出接单片机就可以，如果没有接7805，就用4节电池，在输出端接两个二极管，降一下电压，保证接到单片机上面的电压不要超过5.2V，不然可能烧坏单片机。
给单片机供电之前，量一下电源两端的电压，然后给单片机供电，再量一下电源两端电压，如果相差不超过0.5V，证明电路问题不大，一般不会烧坏东西。
下载前下图是下载中下图是下载成功的界面。
STC学习板程序烧录说明详细讲解
STC 学习板程序烧录说明详细讲解
以下是烧录程序的主要界面。
烧录过程非常简单，操作也非常简单。
图中红色的五个大数字就表示了整个过程。
简简单单的五步就可以了（实际上只需4 步）。
启动本烧录程序后，第一步就是选择烧录器件。
本烧录软件支持STC 全系列的51 单片机芯片，因此，第一步必须选择相对应的型号。
由于本实验板选用的单片机芯片就是本烧录软件首次启动默认的型号，所以，本项一般都不需要选择。
另外，AP Memory 是指该芯片的内存大小和起止地址，根据器件型号自动更改，不必理会。
字串2
选择了器件型号，第二步就应该选择将要被烧录的HEX 机器码文件。
HEX 文件由单片机开发环境输入、编辑代码，最后编绎产生。
至于如何产生HEX 文件，很多资料也都有介绍，本板ＳＴＣ光盘中有详细的说明，并且提供了多套开发软件（每套都能用）。
通过对照自学完全可以很快掌握操作。
并且，本实验板光盘也提供了多种单片机开发环境供大家。
程序烧写说明
程序烧写说明OK300C根据用户选配单片机类型不同烧写程序的方式也有所不同，主要分三类：STC单片机用户烧写方法，并口ISP下载器烧写方法，USB接口ISP下载器烧写方法。
下面将详细介绍烧写程序的方法。
一、 STC单片机用户烧写方法启动下载软件，首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，其它全部使用默认，不明白时最好不要乱改，不然可能会把芯片锁死，以后就用不了了。
总体设置如下图：点击软件界面上的Open File 打开对话框，将*.hex或者*.bin文件选择，选择好后点击Open 。
要先把实验板上的电源关掉，因为STC的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电。
然后点击如图中的Download/下载钮，接着按下实验板上电源给单片机上电若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密。
二、 并口ISP下载器烧写方法将ISP下载器插在主板的ISP口处。
确认板上JP1三个跳线都断开，连接好电源线，打开电源。
打开下载软件MuCodeISP，以下载AT89S52为例，选择89S5X，选择89s52，如下图然后加载要烧录的程序点击File菜单下的openflash，出现如下对话框选择要烧录的文件，这里是*.hex文件烧录，点击下图中的Program按钮就可以把程序下载到单片机A VR单片机的程序烧录过程也是一样的。
不过烧录51和A VR单片机切换时，要注意不要忘记进行51/avr单片机选择键的操作。
三、 USB接口ISP下载器烧写方法选配USB接口isp下载器的用户，使用的烧写软件是A VRSTUDIO。
首先要安装好该软件，安装方法和安装普通软件一样。
可以用AVR Studio的4.13或更高版本控制STK500/AVRISP，选择STK500 or AVRISP和Auto或者具体的COM?端口进行联机，点击avr studio主窗口中的图标前面标有Con的那个图标，然后按下图选择即可进行STK500或者JTAG的联机，由于avr studio会记忆用户使用的设备是STK500ISP还是JTAG并且同时会记忆用户使用的COM号，如果下次和上次使用的是相同的设备并且没有更换COM口，那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态；如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。
stc单片机烧录时序
stc单片机烧录时序摘要：一、引言1.介绍STC 单片机2.烧录时序的重要性二、STC 单片机烧录时序的基本概念1.烧录时序的定义2.烧录时序的分类三、STC 单片机烧录时序的工作原理1.烧录时序的步骤2.烧录时序的流程四、烧录时序中的重要参数1.波特率2.数据位3.停止位4.校验位五、烧录时序的优化与调试1.烧录时序的优化方法2.烧录时序的调试步骤六、STC 单片机烧录时序的应用领域1.消费电子领域2.工业控制领域3.通信领域七、总结1.回顾STC 单片机烧录时序的重要性2.展望烧录时序的发展趋势正文：一、引言STC 单片机作为一种广泛应用于消费电子、工业控制和通信等领域的微控制器，其烧录时序对于整个系统的稳定性和性能具有至关重要的作用。
本文将详细介绍STC 单片机烧录时序的相关知识，以帮助读者更好地理解和应用这一技术。
二、STC 单片机烧录时序的基本概念烧录时序，顾名思义，是指在烧录过程中各个操作步骤的时间顺序。
STC 单片机烧录时序主要分为两个阶段：准备阶段和数据传输阶段。
准备阶段包括波特率设置、数据位设置、停止位设置和校验位设置等操作；数据传输阶段则涉及实际数据的传输过程。
三、STC 单片机烧录时序的工作原理烧录时序的工作原理是，首先将烧录器与单片机通过串口连接，然后通过烧录器发送烧录指令和数据，单片机接收后进行解码并执行。
在整个过程中，烧录时序的各个参数如波特率、数据位、停止位和校验位等都会影响到数据传输的准确性和稳定性。
四、烧录时序中的重要参数烧录时序中的重要参数包括波特率、数据位、停止位和校验位。
波特率是指数据传输的速率，通常为9600、19200、38400、57600 或115200 等；数据位是指每个数据位所占的时间，通常为8 位；停止位是指数据传输完成后，单片机与烧录器之间用于判断数据传输是否结束的位数，通常为1 位；校验位是为了检验数据传输的准确性而设置的一位，通常为奇偶校验。
STC芯片的烧写流程
亚昆弱视治疗仪--芯片烧写方法
1、首先打开烧写的工具软件“STC-ISP”，在单片机烧写软件文件夹内部找到该图标
2、双击打开即可，这是可以看到如下界面
3、进入主界面以后，首先要做的就是选择需要烧写的芯片型号，在这里设置，如下图
板载的主控制芯片，采用的是STC11F02这个型号，所以，在这里选择STC11F02即可4、选择芯片成功之后，这时需要导入需要烧写的文件，步骤如下：
单击“打开程序文件”按钮，出现下面的对话框
这时，在电脑里面寻找出，需要烧写的文件，至于文件存放在哪里，看下图：
此时，就要进行选择了，选择烧写4A的芯片，还是要烧写5A的芯片，如果烧写4A的芯片，见下图:
此时双击“LBianPin.hex”该文件即可，此时，导入烧写文件步骤完毕
5、设置烧写芯片的启动步骤，
==》如果烧写的芯片，界面会必须按照上图进行设置
6、点击“DownLoad/下载”正式开始芯片的烧写-先断电-马上上电即可
(1)、如果是批量烧写的话，点击这个按钮
(2)、如果是烧写一个的话，点击这个按钮
烧写的流程，就是以上6个步骤，很简单的。
stc89c52烧写说明!!!!

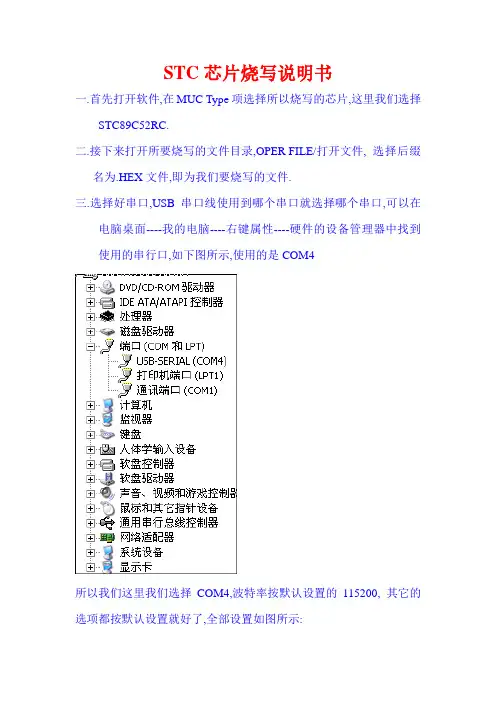

STC芯片烧写说明书
一.首先打开软件,在MUC Type项选择所以烧写的芯片,这里我们选择
STC89C52RC.
二.接下来打开所要烧写的文件目录,OPER FILE/打开文件, 选择后缀
名为.HEX文件,即为我们要烧写的文件.
三.选择好串口,USB串口线使用到哪个串口就选择哪个串口,可以在
电脑桌面----我的电脑----右键属性----硬件的设备管理器中找到使用的串行口,如下图所示,使用的是COM4
所以我们这里我们选择COM4,波特率按默认设置的115200, 其它的选项都按默认设置就好了,全部设置如图所示:
四.先关掉开发板电源,POWER开关为开发板的电源控制开关,此时电源指示灯灭,然后点击Download/下载,接着再按下开发板电源POWER开关接通电源,电源指示灯亮,开始链接,这时出现正在烧写程序的进程如图所示:。
STC-ISP(V6.75)烧录程序操作步骤
STC-ISP下载软件的使用方法
这里以STC单片机PC端ISP下载控制软件Ver6.75版介绍使用的方法。
1、先按把母板和计算机连接好（接好串口线和电源）
2、打开STC-ISP v6.75，如下图界面，在MCU Type栏目下选中单片机，如
STC12C5A60S2；
3、根据您的4针数据线连接情况选中COM端口，最好把波特率：9600；按
图示选中各项：
4、先确认硬件连接正确，按下图点击“打开程序文件”并在对话框内找到您
要下载的“main_CTRL7.HEX”文件：再点“打开”;
5、按下图选中两个条件项，这样可以使您在每次编译KEIL时HEX代码能
自动加载到STC-ISP，点击“下载/编程”：
六、手动按下电源开关便即可把可执行文件HEX写入到单片机内，下图是正在写入程序，操作成功的截图：。
如何将程序代码烧录进STC单片机
如何将程序代码烧录进STC单片机先安装＜STC单片机编程工具＞软件到计算机中，然后进行下面的操作。
以下是烧录程序的主要界面。
烧录过程非常简单，操作也非常简单。
图中红色的五个大数字就表示了整个过程。
简简单单的五步就可以了（实际上只需4步）。
启动本烧录程序后，第一步就是选择烧录器件。
本烧录软件支持STC全系列的51单片机芯片，因此，第一步必须选择相对应的型号。
由于本实验板选用的单片机芯片就是本烧录软件首次启动默认的型号，所以，本项一般都不需要选择。
另外，“AP Memory”是指该芯片的内存大小和起止地址，根据器件型号自动更改，不必理会。
选择了器件型号，第二步就应该选择将要被烧录的HEX机器码文件。
HEX文件由单片机开发环境输入、编辑代码，最后编绎产生。
至于如何产生HEX文件，很多资料也都有介绍，本板光盘中有详细的说明，并且提供了多套开发软件（每套都能用）。
通过对照自学完全可以很快掌握操作。
并且，本实验板光盘也提供了多种单片机开发环境供大家学习研究。
本光盘中提供了一些例子程序，大家可以点“open file”按钮，弹出以下窗口（源程序也有，但这里不显示），先选择一些例子程序烧录实验。
选好了文件后，大家可以发现“文件校验和”中的数据发生了变化，大家可以通过留意这个数据是否变化来确定打开文件是否成功，或者文件刷新是否有更改。
当然，文件打开后，会显示在右边的数据区，大家也可以观查右边数据区是否有更改。
不过，当数据太多时，更改的地方又很少时，观查“文件校验和”会更快更准确。
选好了器件，选好了文件，第三步就可以设置串口和串口通信速度了。
串口是一个九针的插座，老式的鼠标口就是串口。
为了让通信可靠，我们可以适当的选低一些的速度，这个串口线较长时非常重要。
烧录过程中，如果出现失败，可以考虑将串口通信速度降低再试，这是由于机器配置以及当地环境因素决定的，当环境干扰过大时，必需选低一点的波特率（即通信速率）。
烧录成功与失败，可以从信息区的提示看出。
STC系列单片机程序烧录方法
STC系列单片机程序烧录方法STC单片机具有通过串口编程功能，简单到通过串口3三根线就能将程序烧录到单片机内，这大大的方便了开发人员，省去了昂贵复杂的编程器，在调试程序时也可将内部数据直接通过串口发送到PC上观看，一些不太复杂的程序甚至可以省掉仿真器。
目前大部分的计算机都不带串口，这里还得介绍一下一个小转换工具，可将PC上的USB口转换成单片机的TTL电平。
插入硬件后提示安装驱动，完成后查看PC上设备管理器，端口中会多出一个串口，这里是COM3，记住这个串口号，下面给单片机烧录是要用。
单片机板和转换板连线对应连接好，如发现无法通讯，可调整2、3的连线。
1，地线----地线2，TXD-----RXD3，RXD-----TXD转换板由于PC供电，指对外提供很小的供电能力，建议单片机板用单独的电源供电，切记不能外接电源和转换板同时对单片机板供电，否则会烧设备或计算机的危险。
硬件连接正常后就是通过STC专门的烧录软件进行烧录了。
1、现在对应的单片机型号2、打开编译过的需要写入单片机内的程序，类型都是以.bin 和.Hex结尾的文件。
3、选择连接的串口号，就是上边在设备管理器里看到的COM3。
4、选择通讯波特率，单片机目标板上有晶振的，这一项基本可以不用理会，系统会自动适应合适的波特率。
如果目标板使用的是内部振荡，由于内部制造误差，自动波特率可能会连接不成功，这时就要手工设置，最高和最低都设成一样，从最大数到最小数一个一个试，直到连接成功为止，最差的就只能以1200的波特率烧录了，烧录时间稍长些，没办法就多等会儿吧。
其它选项不知道啥意思的就不要乱选。
5、最后一项就是烧录了，一定记住要先点击“下载”，然后再给单片机目标板供电。
STC系列单片机程序烧录方法
STC系列单片机程序烧录方法来源:互联网作者:关键字:STC单片机单片机烧录单片机烧录方法STC单片机具有通过串口编程功能,简单到通过串口3三根线就能将程序烧录到单片机内,这大大的方便了开发人员,省去了昂贵复杂的编程器,在调试程序时也可将内部数据直接通过串口发送到PC上观瞧,一些不太复杂的程序甚至可以省掉仿真器。
目前大部分的计算机都不带串口,这里还得介绍一下一个小转换工具,可将PC 上的USB口转换成单片机的TTL电平。
插入硬件后提示安装驱动,完成后查瞧PC 上设备管理器,端口中会多出一个串口,这里就是COM3,记住这个串口号,下面给单片机烧录就是要用。
单片机板与转换板连线对应连接好,如发现无法通讯,可调整2、3的连线。
1,地线----地线2,TXD-----RXD3,RXD-----TXD转换板由于PC供电,指对外提供很小的供电能力,建议单片机板用单独的电源供电,切记不能外接电源与转换板同时对单片机板供电,否则会烧设备或计算机的危险。
硬件连接正常后就就是通过STC专门的烧录软件进行烧录了。
1、现在对应的单片机型号2、打开编译过的需要写入单片机内的程序,类型都就是以、bin与、Hex结尾的文件。
3、选择连接的串口号,就就是上边在设备管理器里瞧到的COM3。
4、选择通讯波特率,单片机目标板上有晶振的,这一项基本可以不用理会,系统会自动适应合适的波特率。
如果目标板使用的就是内部振荡,由于内部制造误差,自动波特率可能会连接不成功,这时就要手工设置,最高与最低都设成一样,从最大数到最小数一个一个试,直到连接成功为止,最差的就只能以1200的波特率烧录了,烧录时间稍长些,没办法就多等会儿吧。
其它选项不知道啥意思的就不要乱选。
5、最后一项就就是烧录了,一定记住要先点击“下载”,然后再给单片机目标板供电。
stc89单片机烧写使用说明
STC单片机烧写使用说明
请注意：这是烧写STC系列的单片机说明，如果你要烧写AT系列单片机，请参考另外一个说明。
首先：首先把编程器板上的红色拨码开关，4位全部拨到“ON”状态。
然后，把编程器上的AT89S51取下，注意放好，因为烧写STC单片机的时候，用不到它了。
第二：把编程器的两个接口都接到电脑上。
可以看见红灯亮（如果不亮，请检查）
第三、不要放STC单片机到活动座上。
运行STC_ISP_V479.exe，全部使用默认设置，按照下面图操作
出现下面的提示的时候，
把STC单片机放到活动IC座上，并按下手柄，就开始烧写程序了。
如果不能烧写，
可能单片机没接触好，重新放置一次STC单片机
降低该软件的最高波特率到9600。
STC烧写软件使用方法
ZC-309可在 下载最新版的《下载编程烧录软件》。
STC 烧写软件使用方法一：软件来源（网上共享软件）支持STC89C52系列单片机。
1、可以在配套光碟：相关软件目录下找到《STC 下载编程烧录软件》。
2、二：：使用方法打开下载软件，出现如下图片注意：在点击之前，一定要关掉单片机电源开关，点击后2至5秒后打开电源开关。
微微电子单片机开发板使用手册 官方网站您可以直接点击光盘这个目录下的可执行文件微微电子单片机开发板使用手册ZC-309一定要记注。
还没搞定呀，再看一次下面的说明。
下面我们讲解如何使用STC-ISP给单片机下载程序。
6．STC单片机下载软件的安装与使用3.1安装光盘软件目录下的stc_isp_3.1文件夹中的安装文件注意：有些用户无法正常安装此程序，这可能跟你的系统中原来安装的某些程序有冲突，你可以按照以下的方法来安装。
微微电子单片机开发板使用手册ZC-3091.打开光盘软件目录下的STC解压版将里面所有的以DLL和OCX为后缀名的文件复制到系统windows\system32下面.替换此目录下原来有的,但大小为0的文件.如果没有就直接复制那里.如果复制的时候说**文件正在被使用，那就把电脑重起一下再重新复制一次。
（如果你的系统没有显示后缀名，请先在文件夹选项中选中显示文件后缀名，这我就不教你了），如果还不能成功，那最后最绝的一招，重装系统。
如下图类似这样的文件即为DLL和OCX为后缀名的文件1.然后直接双击该目录下的STC-ISP V29Beta5可执行文件，如图：3.2安装完软件后，启动，首次设置时只需注意芯片的选择，在左上角下拉框中选择STC89C52RC，一般的台式机大多只有一个串口，所以COM栏就选择COM1，如果使用别的串口那就选择相应的串口号，其它全部使用默认，不明白时最好不要乱改，不然可能会把芯片锁死，以后就用不了了。
总体设置如下图：微微电子单片机开发板使用手册ZC-309注意：使用笔记本的用户如果笔记本没有串口，可直接使用外部的USB转串口线下载程序，插上USB线后计算机会发现新硬件，光盘软件目录下有USB转串口驱动程序，大家安装后查看设备管理器，看多了COM几，然后下载程序时在软件COM设置中选择相应的接口号即可。
STC单片机编程器使用说明书
STC 单片机使用说明书1、 编程器的配置编程器主机 1个 USB 公对公数据线 1根目前支持STC 系列的DIP16、DIP18、DIP20、DIP40（需要烧写DIP28的提前说明） DIP40座烧写方向示意图（DIP28、DIP40在此座上烧写）DIP20座上烧写方向示意图（DIP16、 DIP18、DIP20均在此座上烧写）2、编程器驱动安装方法本编程器支持XP、VISTA、WIN7操作系统。
用户在未连接编程器的情况下，根据自己计算机系统自行选择相应系统下的驱动程序（销售方提供）。
驱动安装完毕后，连接编程器，在设备管理器中可以看到生成的COM端口号（以XP系统为例，路径我的电脑——右键——属性——硬件——设备管理器——端口（COM和LPT）——Prolific USB- to-Serial Comm Port (COM3)。
注意，也可能是COM4、COM5不同的USB口生成的COM端口号不一样）。
3、软件使用软件使用STC-ISP.EXE，最新版本的软件，用户可以到自行下载4、烧写步骤4.1安装编程器的驱动程序PL2303。
4.2安装编程器的软件STC-ISP.EXE4.3将编程器和计算机连接，并按下编程器上的电源开关，编程器上电，可以通过本说明书的第2条编程器驱动安装方法查看编程器生成的COM端口号，为软件上选择COM口号做准备。
4.4打开编程器的软件，如下界面4.4.1 Step1/步骤1：在MCU Type选项中选择即将要烧写程序的单片机型号，比如STC89C52RC。
4.4.2 Step2/步骤2：Open File/打开文件，调入要烧写的文件（.Hex或者.Bin文件）4.4.3 Step3/步骤3：Select COM Port,Max Baud/选择串口和波特率，从设备管理器中看到的选择。
4.4.4 Step4/步骤4：该项一般跳过，使用默认设置。
4.4.5 Step5/步骤5：Download/下载，先点击软件上下载再按下编程器上的开关上电—冷启动。
新手了解stc单片机程序烧录的软件使用方法
新手了解stc单片机程序烧录的软件使用方法此版本与教学视频中4.88版本操作无异，设置的地方一致，仅界面不同。
并支持最新固件的芯片，更稳定。
烧录方法及问题解决：
确认烧录步骤：插上usb后，没有灯亮的，然后点击电脑的download，L1亮了，这时立刻按下板子的电源
开关，然后L2亮了，这样就开始烧录了。
PS：每一步都必须按照上面的操作，如果灯的指示有误表明有硬件问题
2. 截图烧录软件
在1的基础上确认好了，是最后烧录不行，确认下图需要设置的地方是否正确。
关于串口号：并非一定如图所示是com5，具体在安装驱动后看“我的电脑”右键——“属性”——“设备管理器”——“端口（COM和LPT）”，与“USB-SERIAL CH340”一致。
这两个地方没有问题的话，出现以下提示：
串口打开失败的错误，要么是没有安装驱动ch340，要么是没有选择正确的com口，用上述方法即可查看。
3.若出现以下两个情况的话
确认板子是平放在桌面上的，底部是不接触任何东西影响电路的
试试把芯片取下来，再放会去，注意芯片缺口是朝向数码管的，另外压芯片的那把手，压到水平位置，不能压得过低
用杜邦线把P1.0和P1.1接到地GND上，然后按流程正常烧录
PS：到了第三还是不行的话，返回第二再做一次，如果还是不行就请联系客服。
STC单片机烧写程序使用教程
STC单片机烧写程序使用教程烧写程序是将程序代码写入至单片机中的一项重要工作。
本教程将分为以下几个步骤来介绍STC单片机烧写程序的具体操作：1.准备工作：在开始烧写程序之前，需要准备以下材料和设备：-STC单片机烧录器：常用的有STC-ISP、STC-USB等多种类型；-硬件电路：包括电源、晶振、电容等；- STC单片机开发工具：如Keil C、IAR等；-STC单片机程序代码。
2.连接电路：首先，需要将STC单片机烧录器与电路板连接。
将烧录器接口插到电脑的USB接口上，再选择合适的接口线连接烧录器与电路板，一般是通过芯片上的10针扎线连接。
3.安装驱动程序：在连接好电路后，需要先安装USB烧录器驱动程序，驱动程序一般会附带在设备的光盘中，在安装完成后，电脑就可以识别到烧录器设备了。
4.打开烧录软件：将烧录器连接到电脑后，需要打开STC单片机烧录软件。
根据你所使用的烧录器型号来确定使用何种软件，比如STC-ISP、STC-USB等。
打开软件后，可以看到一些操作选项。
5.选取单片机型号：在烧录软件中，需要选择要烧录的单片机型号。
一般来说，不同的单片机型号对应不同的程序代码和芯片参数，因此需要确保选择正确的单片机型号。
6.导入程序代码：将准备好的程序代码导入烧录软件。
一般来说，程序代码是以.c 或.hex文件的形式保存的，你可以通过打开文件的方式将其导入烧录软件。
7.设置烧写方式：在烧录软件中，需要设置烧写方式。
通常有两种选择：ISP（串行编程）和ICP（并行编程），其中ISP方式较为常用。
选择适合的烧写方式后，可以设置烧写速度、读出校验等参数。
8.擦除单片机：在烧写程序之前，需要先将单片机中原有的程序代码擦除。
擦除操作会将单片机中的所有数据清零，为接下来的烧写作准备。
大多数烧录软件会有一个擦除或清零的选项，点击后即可开始擦除。
9.烧写程序：擦除完成后，即可开始烧写程序。
点击“开始”或“烧写”按钮，烧录软件会根据设置的参数将程序代码写入到单片机中。
STC单片机烧写程序使用教程
STC单片机烧写程序使用教程
1、把开发板连接到电脑上
把串口线(每端9个孔的线)一端插到电脑的串口上,一端插在开发板上;把USB一端插到电脑的串口上,一端（圆头）插在开发板上， (都是傻瓜式的接口,我相信哥们不会插错吧.如果你插不上,就不要用力,以免插错损坏接口,建议你找个对电脑硬件熟悉的哥们帮忙,呵呵~~)，这时开发板上电源指示灯DS9亮。
2、找到烧写软件如图-1
图-1
3、鼠标左键单击 STC_ISP_V3.1 打开如图-2 界面
图-2
4、选择正确的单片机型号(单片机上的第一行字既是型号), 鼠标
左键单击下拉箭头界面如图-3
图-3
5、鼠标左键单击所用的型号,我用的是STC89C52RC单片机,所以
选择后的界面如图-4
图-4
6、选择我需要烧写到单片机里的程序
鼠标左键单击出现图-5 界面
图-5
找到我们需要烧写的文件,然后鼠标左键双击文件就行(如图-5的lighten_LED)
7、选择串口
鼠标左键单击下拉箭头,选择和单片机相连接的电脑串口如图-6
图-6
8、鼠标左键点击开始下载程序,要确保此前开发
板电源没有打开,即串口旁的CP发光二极管不亮;如果串口旁的CP发光二极管亮,按一下发光二极管DS9旁边的蓝色电源按钮断电。
9、按一下开发板发光二极管DS9旁边的蓝色电源按钮给单片机上
电。
10、下载成功后出现如图-7界面(注意红圈内的内容)
图-7
11、下载完成我们就可以看到程序运行的结果了,这时你可能很兴
奋,可能很郁闷.兴奋因为单片机按照你的想法干事了;郁闷是因为单片机不按你想的做事,那恭喜你,继续奋战吧~~~~~~__。
STC单片程序烧写方法
STC单片程序烧写方法直接点击烧写软件 STC_ISP_V479可执行文件（ (传感器)实验箱系统软件及驱动\STC手动下载\ STC_ISP_V479.exe）下面按图片一步一步来做第 1 步单片机型号首次设置时只需注意芯片的选择，在左上角下拉框中选择第 2 步打开文件点击软件界面上的 Open File 打开对话框，选择***.hex源码文件，选择好后点击 Open 。
第 3 步 COM 口一般的台式机大多只有一个串口，所以 COM 栏就选择 COM1，如果使用别的串口那就选择相应的串口号， USB 转串口线一般是 COM3。
看设备管理器处 COM 号是多少号，这里就用多少号。
打开电源开关，因为 STC 的单片机内有引导码，在上电的时候会与计算机自动通讯，检测是否要执行下载命令，所以要等点完下载命令后再给单片机上电，然后点击如下图的 Download/下载钮，接着按下实验板上电源给单片机上电。
若出现上述图片，则说明已经给单片机成功下载了程序，并且已经加密。
下载不成功的处理方法连接失败，请尝试以下操作：1.在单片机停电状态下，点下载按钮，再给单片机上电2.停止下载，重新选择 RS-232 串口, 接好电缆3.可能需要先将 P1.0/P1.1 短接到地（重点用这个方法，可以修好单片机）4.可能外部时钟未接5.因 PLCC、PQFP 转换座引线过长而引起时钟不振荡，请调整参数6.可能要升级电脑端的 STC ISP.exe 软件7.单片机上的晶振还在吗？8.若使用 USB 转 RS-232 串口线下载，可能会遇到不兼容的问题，可以购买兼容的 USB 转 RS-232 串口线9.若仍然不成功，可能 MCU/单片机内无 ISP 系统引导码，或 MCU 已损坏。
USB驱动安装方法USB 转串口模块，可以作为烧写器使用，也可以做串口通信使用。
安装 USB 驱动下面介绍 WindowdXP 下 USB 驱动的安装步骤:双击 (位置(传感器)实验箱系统软件及驱动\USB驱动程序\R340\HL-340.EXE), 会弹出驱动安装程序的界面，如下图所示：点“INSTALL”按纽，会弹出下图所示的对话框，说明驱动预安装成功：点“确定”按纽，并关闭驱动安装程序。
stc单片机烧录时序
stc单片机烧录时序【实用版】目录1.STC 单片机的概述2.STC 单片机烧录时序的定义和重要性3.STC 单片机烧录时序的具体内容4.烧录时序对 STC 单片机性能的影响5.如何优化 STC 单片机烧录时序正文一、STC 单片机的概述STC 单片机是我国自主研发的一款高性能、低功耗的单片机，广泛应用于各种嵌入式系统中。
STC 单片机系列众多，可满足不同应用场景的需求，其优越的性能和稳定性得到了广大开发者的认可。
二、STC 单片机烧录时序的定义和重要性烧录时序是指在烧录程序到 STC 单片机时，各个操作的时间顺序。
烧录时序对于保证程序的正确烧录至关重要，因为错误的时序可能会导致程序烧录失败或者单片机损坏。
三、STC 单片机烧录时序的具体内容STC 单片机的烧录时序主要包括以下几个步骤：1.复位：在烧录开始前，需要对单片机进行复位操作，使其处于待烧录状态。
2.程序下载：将编译好的程序下载到 STC 单片机中。
3.校验：在下载完成后，需要对下载的程序进行校验，以确保程序的正确性。
4.烧录确认：校验无误后，进行烧录确认，使程序永久保存在单片机中。
四、烧录时序对 STC 单片机性能的影响烧录时序的正确性直接影响到 STC 单片机的性能。
如果烧录时序错误，可能会导致以下问题：1.程序运行错误：错误的时序可能导致程序运行不稳定，出现错误或崩溃。
2.单片机损坏：严重错误的时序可能导致单片机无法正常工作，甚至损坏。
五、如何优化 STC 单片机烧录时序为了保证 STC 单片机的性能，需要优化烧录时序。
可以从以下几个方面进行优化：1.选择合适的下载器：使用性能稳定、支持高速下载的下载器，可以提高烧录效率。
2.优化程序代码：通过减少程序中的冗余操作，提高程序的执行效率，从而减少烧录时间。
3.合理设置烧录参数：根据实际需求，合理设置烧录选项，如下载速度、校验方式等，以提高烧录效率。
总之，STC 单片机的烧录时序对于保证程序的正确烧录和单片机的性能具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
STC单片机程序烧写说明
一、安装驱动程序
在使用USB2.0口下载单片机程序前，先安装PL2303的驱动，否则有可能驱动不能用。
1.新的安装：
以XP系统为例：
选择驱动包里面的XP文件夹
直接双击即可开始安装，根据提示点击“下一步”，直到安装完成即可。
2.重新安装：
如果以前安装过PL2303的程序，点击安装程序后就会出现下面的选项，一般选重新安装，但如果这样安装后不能用，就要先卸掉以前装的再重新安装，一定要把所有版本PL2303的
卸掉干净再重装，并清理注册表。
如果上面选的是“重新安装”，那么安装完成就提示重启电脑，一定要重启以后驱动才能用
二、检测COM口
驱动程序安装完成后，用USB线将主板与电脑USB口连接，然后右键点击“我的电脑”打
开“设备管理器”，点击“端口（COM和LPT）”，这时就会多出一个“Prolific USB-to-Serial Com Port(COM4)”，如下图：
当然每个人的电脑检测的COM口可能不一样，检测到COM几，下载时就用COM几。
如果端口上多一个黄色的“！”号，说明驱动没有安装好或者没有按照提示重启电脑。
三、给单片机下载程序
1.安装STC单片机下载软件
选择软件包里面的STC单片机下载软件文件夹下STC-ISP-V4.83-NOT-SETUP-CHINESE
.EXE，双击打开。
选择安装目录，点击安装即可
2.烧写程序
安装完成后，连接好USB线。
在安装目录中找到STC_ISP_V483.exe双击打开
打开界面如下：
按照下图设置，COM口每台电脑都不一样，请按照设备管理器显示的选择：
打开HEX文件：
断开系统电源，点击下载，然后给系统上电：
COM口处显示绿色信号表示PL2303连接正常
如果出现打开串口失败的提示说明PL2303连接不正常
下载成功！。
