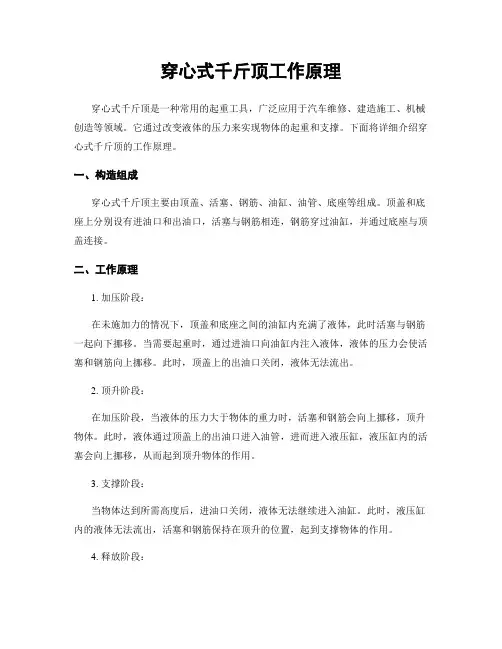

穿心式千斤顶工作原理

穿心式千斤顶

穿心式千斤顶是利用双液压缸张拉预应力筋和顶压锚具的双作用千斤顶。穿心式千斤顶适用于张拉带JM型锚具的钢筋束或钢绞线束，配上撑脚与拉杆后，也可作为拉杆式千斤顶张拉带螺丝端杆锚具和镦头锚具的预应力筋。图4-33为JM12型锚具和YC-60型千斤顶的安装示意图。系列产品有YC20D，YC60与YC120型千斤顶。

图4-33 JM12型锚具和YC-60型千斤顶的安装示意图

1—工作锚；2—YC-60型千斤顶；3—工具锚；4—预应力筋束

如图4-34为YC60型千斤顶构造图，主要由张拉油缸、顶压油缸、顶压活塞、穿心套、保护套、端盖堵头、连接套、撑套、回弹弹簧和动、静密封圈等组成。该千斤顶具有双作用，即张拉与顶锚两个作用。其工作原理是：张拉预应力筋时，张拉缸油嘴进油、顶压缸油嘴回油，顶压油缸、连接套和撑套连成一体右移顶住锚环；张拉油缸、端盖螺母及堵头和穿心套连成一体带动工具锚左移张拉预应力筋；顶压锚固时，在保持张拉力稳定的条件下，顶压缸油嘴进油，顶压活塞、保护套和顶压头连成一体右移将夹片强力顶入锚环内；此时张拉缸油嘴回油、顶压缸油嘴进油、张拉缸液压回程。最后，张拉缸、顶压缸油嘴同时回油，顶压活塞在弹簧力作用下回程复位。

大跨度结构、长钢丝束等引伸量大者，用穿心式千斤顶为宜。

图4-34 YC60型千斤顶

a)构造与工作原理； b)加撑脚后的外貌

1一张拉油缸；2—顶压油缸(即张拉活塞)；3—顶压活塞；4—弹簧；5—预应力筋；6—

工具锚

7—螺帽；8—锚环；9—构件；10—撑脚；11一张拉杆；12—连接器；13—张拉工作油

室；

14—顶压工作油室；15—张拉回程油室；16—张拉缸油嘴；17一顶压缸油嘴；18—油

孔

请点击下图观看“YC60型千斤顶工作过程”动画
