母线安装技术交底大全
母线安装安全技术交底范本模板
一、工程概况1. 工程名称:____________________2. 施工单位:____________________3. 施工部位:____________________4. 施工内容:____________________5. 施工日期:____________________二、安全技术交底内容1. 施工准备- 材料准备:确保所有母线、附件、配件齐全,并符合设计要求。
- 机具准备:准备液压升降车、脚手架、卷扬机、滑轮、大绳、台虎钳、钢锯、手锤、电钻、电锤、电焊机、液压弯管器、活扳手、厂家专用工具、扭矩扳手等。
- 作业条件:确保室内场所干燥,安装部位的建筑装饰工程已全部结束,门窗齐全。
2. 施工工艺- 设备开箱检查:检查封闭、插接母线是否具备出厂合格证、安装技术文件,包括额定电压、额定容量、试验报告等技术数据。
- 支架制作安装:按照设计要求制作支架,并确保支架安装牢固。
- 封闭、插接母线安装:按照施工图纸和技术要求进行安装,确保母线与支架连接牢固。
- 通电测试检验:完成安装后,进行通电测试,确保母线系统运行正常。
3. 安全技术要求- 高处作业安全:上、下架子时要设防滑装置或有旁人监护;工人严禁穿肥大的衣服,禁止赤脚及穿硬底或易滑的鞋从事高处作业;高空作业时注意带好安全带;使用人字梯时应注意梯子四个腿要缠上胶皮或布条防止滑倒;拉链连接必须牢固可靠。
- 物体打击防护:施工时注意高空落物,不得随意抛洒,以免造成伤害事故;施工时注意其它专业预留洞口,防止高空坠落。
- 电器安全:进入施工现场前必须正确佩带安全帽和安全带等相关安全防护用品;不准乱动电器机械,爱护安全防护设施,服从工地负责人统一安排。
- 物料管理:施工作业场所有坠落可能的物件,应一律先行撤除或加以固定;处作业中所用的物料,均应堆放平稳,不妨碍通行和装卸;工具应随手放入工具袋;作业中的走道、通道板和登高用具,应随时清扫干净。
4. 应急措施- 发生触电事故:立即切断电源,进行急救;同时,通知相关部门进行救援。
母线安装施工技术、安全交底
一、编制依据:1、昊华35kV变电站施工图2、电气安装工程施工及验收规范3、母线装置安装作业指导书二、工程概况:昊华35kV变电站工程母线、软母线引线、设备连线及引下线采用钢芯铝绞线,本工程金具与母线连接采用液压连接与螺栓连接两种形式。
10kV母线桥采用铜母线。
三、工前准备:(一)安装前准备1、首先对土建工程进行验收,母线安装前应具备以下条件:a、基础架构符合电气设备的要求。
b、基础架构达到允许安装的强度。
c、有可能损坏已安装母线装置的工作全部结束。
2、施工人员应先熟悉施工图纸及有关母线施工验收规范。
3、核对所有架构及支柱瓷瓶的孔距,孔径是否与所有金具相符。
(二)材料准备1、所有母线、金具到货后,应在现场进行认真验收检查,主要检查以下内容:a、软母线应有产品合格证,并且不得有扭结、松股、断股及其他明显的损伤或严重腐蚀等缺陷。
b、所有金具除应有产品合格证外,尚应进行下列检查:(1)规格与设计相符,零配件齐全。
(2)表面应光洁,无裂纹、伤痕、砂眼、锈蚀、滑扣等缺陷,锌层不应剥落。
(3)线夹压板与导线接触面应光滑平整,悬垂线夹转动部分应灵活。
2、所有施工用的工器具及压接用材料准备齐全,如麻绳、测绳、钢卷尺、游标卡尺、剪线钳、滑车、放线架、卷扬机等,及压接用的液压机,所有工器具准备好后,应进行检查修理,并确认合格后方可使用。
3、所有需要加工的金具应进行钻孔、接触面加工、挂锡等预加工工作。
4、绝缘子应进行外观检查,并经耐压试验合格后应按设计要求数目组装成串使用。
四、液压1、软母线与金具的规格和间隔必须匹配,并符合规定。
2、导线及线夹接触面均应清除氧化膜,采用汽油或丙酮清洗,清洗长度不应小于连接长度的1.2倍,导电接触面应涂以电力复合脂;3、把导线拉直,消除扭转现象;4、切断导线时,端夹应加绑扎,端面应整齐、无毛刺,并与线股轴线垂直,压接导线前需要切割铝线时,严禁伤及钢芯;5、压接用的钢模必须与被压管配套,压接钳应与钢模匹配;6、量出线夹钢锚孔深后,按量出的长度在导线端头划出切割线,沿切割线将铝质股切去,将清理干净的钢芯插入钢锚内首先压接好,压钢锚前应将清理好的线夹套在铝线上,待钢锚压好后,将线夹接上来边拆扎线边套好线夹(铝管),调换钢模后重新压接,压接时应从中间向两端压,压接时必须保持线夹的正确位置,不得歪斜,相邻两模间重叠不应小于5mm,钢模要保持平直,钢模间隙均匀,上、下模合拢要停顿半分钟,使其充分变形,然后才松开压模取出线夹;7、压接后,弯曲度不应大于铝管全长的2‰,压接后不应使管口附近导线有隆起和松股,接触管表面应光滑、无裂纹,外露钢管的表面及压接管口应刷防锈漆;8、压接后六角形对边尺寸应为0.866D,当有任何一个对边尺寸超过0.866D+0.2mm时,应更换钢模(D为铝管外径);9、压接T型线夹及设备线夹时应注意方向;10、液压压接前应进行试压,合格后方可进行施工压接,试件应符合电气装置安装工程母线装置施工及验收规范(GBJ149-90)的规定。
裸母线、封闭母线、插接式母线安装安全技术交底
技术及安全交底记录
④母线的涂色:交流,A相为黄色、B相为绿色、C相为红色;直流,正极为赭色、负极为蓝色;在连接处或支持件边缘两侧IOnim以内不涂色。
7、母线在绝缘子上安装应符合下列规范规定:
①金具与绝缘子间的固定平整牢固,不使母线受额外应力;
②交流母线的固定金具或其他支持金具不形成闭合铁磁回路;
③除固定点外,当母线平置时,母线支持夹板的上部压板与母线间有1~L5mm的间隙;当母线立置时,上部压板与母线间有L5~2mm的间隙;
④母线的固定点,每段设置1个,设置于全长或两母线伸缩节的中点;
⑤母线采用螺栓搭接时,连接处距绝缘子的支持夹板边缘不小于50mmo。

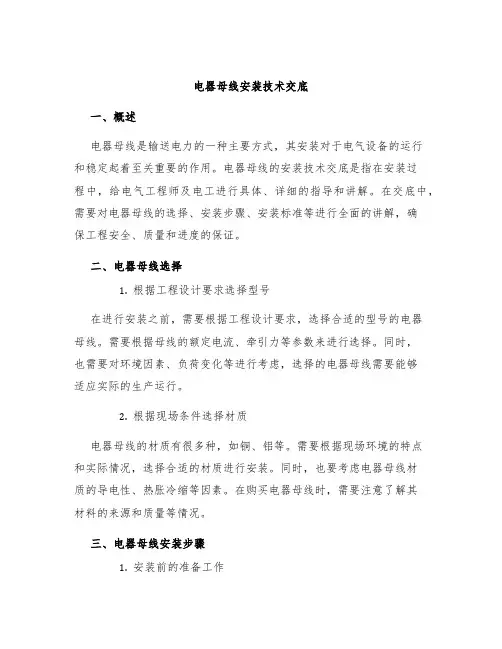

电器母线安装技术交底
电器母线安装技术交底一、概述电器母线是输送电力的一种主要方式,其安装对于电气设备的运行和稳定起着至关重要的作用。
电器母线的安装技术交底是指在安装过程中,给电气工程师及电工进行具体、详细的指导和讲解。
在交底中,需要对电器母线的选择、安装步骤、安装标准等进行全面的讲解,确保工程安全、质量和进度的保证。
二、电器母线选择1.根据工程设计要求选择型号在进行安装之前,需要根据工程设计要求,选择合适的型号的电器母线。
需要根据母线的额定电流、牵引力等参数来进行选择。
同时,也需要对环境因素、负荷变化等进行考虑,选择的电器母线需要能够适应实际的生产运行。
2.根据现场条件选择材质电器母线的材质有很多种,如铜、铝等。
需要根据现场环境的特点和实际情况,选择合适的材质进行安装。
同时,也要考虑电器母线材质的导电性、热胀冷缩等因素。
在购买电器母线时,需要注意了解其材料的来源和质量等情况。
三、电器母线安装步骤1.安装前的准备工作在安装电器母线之前,需要进行一系列的准备工作。
首先需要开展施工前的安全检查,对电气设备进行检修和维护,确保电器母线安装所需的电气设备处于良好的工作状态。
同时,还需要根据施工计划和安装要求进行布置和标志工区,并检查和清理现场的垃圾。
2.电器母线的安装(1)母线的弯曲在进行电器母线的安装时,需要根据实际情况,对电器母线进行弯曲处理。
特别是在安装角度大于45度、外弯曲或尖角时,需要特别注意弯曲的质量和弯曲弧度。
弯曲过程中,需要使用专业的弯曲工具,并根据电气设备的实际安装情况进行调整和修改。
(2)母线的切割和连接在安装电器母线时,往往需要对母线进行切割和连接。
在切割和连接时,需要使用专业的剪刀和连接器,并确保连接牢固、符合标准,同时也要注意切割和连接的位置和数量。
(3)母线的固定在安装完成后,需要对电器母线进行固定,以确保其牢固可靠,不易松动。
电器母线固定的方式有很多种,如挂钩、地脚螺栓等。
需要根据安装位置和实际需要进行选择。

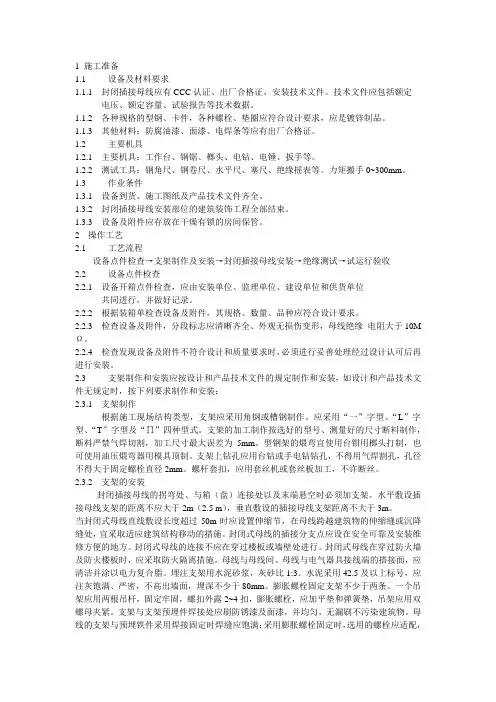

母线技术交底
1.1设备及材料要求1.1.1封闭插接母线应有CCC认证、出厂合格证,安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
1.1.2各种规格的型钢、卡件,各种螺栓、垫圈应符合设计要求,应是镀锌制品。
1.1.3其他材料:防腐油漆、面漆、电焊条等应有出厂合格证。
1.2主要机具1.2.1主要机具:工作台、钢锯、榔头、电钻、电锤、扳手等。
1.2.2测试工具:钢角尺、钢卷尺、水平尺、塞尺、绝缘摇表等。
力矩搬手0~300mm。
1.3作业条件1.3.1设备到货、施工图纸及产品技术文件齐全。
1.3.2封闭插接母线安装部位的建筑装饰工程全部结束。
1.3.3设备及附件应存放在干燥有锁的房间保管。
2操作工艺2.1工艺流程设备点件检查→支架制作及安装→封闭插接母线安装→绝缘测试→试运行验收2.2设备点件检查2.2.1设备开箱点件检查,应由安装单位、监理单位、建设单位和供货单位共同进行,并做好记录。
2.2.2根据装箱单检查设备及附件,其规格、数量、品种应符合设计要求。
2.2.3检查设备及附件,分段标志应清晰齐全、外观无损伤变形,母线绝缘电阻大于10M Ω。
2.2.4检查发现设备及附件不符合设计和质量要求时,必须进行妥善处理经过设计认可后再进行安装。
2.3支架制作和安装应按设计和产品技术文件的规定制作和安装,如设计和产品技术文件无规定时,按下列要求制作和安装:2.3.1支架制作根据施工现场结构类型,支架应采用角钢或槽钢制作。
应采用“一”字型、“L”字型、“T”字型及“∏”四种型式。
支架的加工制作按选好的型号、测量好的尺寸断料制作,断料严禁气焊切割,加工尺寸最大误差为5mm。
型钢架的煨弯宜使用台钳用榔头打制,也可使用油压煨弯器用模具顶制。
支架上钻孔应用台钻或手电钻钻孔,不得用气焊割孔,孔径不得大于固定螺栓直径2mm。
螺杆套扣,应用套丝机或套丝板加工,不许断丝。
2.3.2支架的安装封闭插接母线的拐弯处、与箱(盘)连接处以及末端悬空时必须加支架。

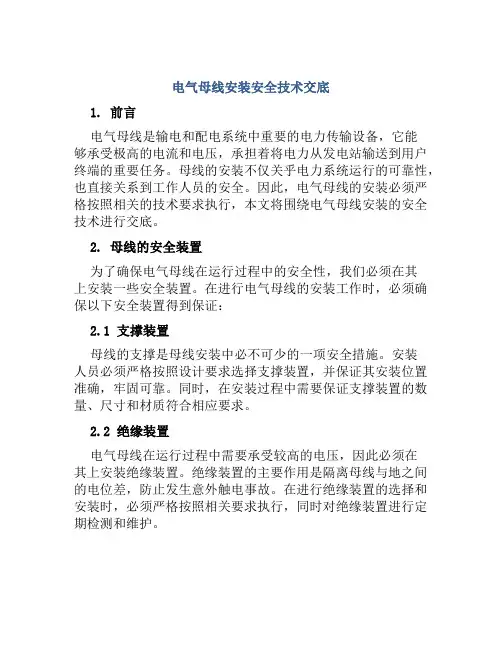

电气母线安装安全技术交底
电气母线安装安全技术交底1. 前言电气母线是输电和配电系统中重要的电力传输设备,它能够承受极高的电流和电压,承担着将电力从发电站输送到用户终端的重要任务。
母线的安装不仅关乎电力系统运行的可靠性,也直接关系到工作人员的安全。
因此,电气母线的安装必须严格按照相关的技术要求执行,本文将围绕电气母线安装的安全技术进行交底。
2. 母线的安全装置为了确保电气母线在运行过程中的安全性,我们必须在其上安装一些安全装置。
在进行电气母线的安装工作时,必须确保以下安全装置得到保证:2.1 支撑装置母线的支撑是母线安装中必不可少的一项安全措施。
安装人员必须严格按照设计要求选择支撑装置,并保证其安装位置准确,牢固可靠。
同时,在安装过程中需要保证支撑装置的数量、尺寸和材质符合相应要求。
2.2 绝缘装置电气母线在运行过程中需要承受较高的电压,因此必须在其上安装绝缘装置。
绝缘装置的主要作用是隔离母线与地之间的电位差,防止发生意外触电事故。
在进行绝缘装置的选择和安装时,必须严格按照相关要求执行,同时对绝缘装置进行定期检测和维护。
2.3 接地装置接地是电气母线安装中非常重要的安全措施,能够有效地保护人员和设备的安全。
在电气母线的安装过程中,必须设置接地极,并与母线保持可靠的接地连接。
同时,还需要对接地极进行定期检测,确保其接地电阻符合相应的要求。
2.4 过电压保护装置电气母线在运行过程中可能会遭受到突发的过电压,可能会对人员和设备造成安全隐患。
因此,在电气母线安装的过程中必须设置过电压保护装置,能够在出现过电压时及时发挥作用,有效地保护人员和设备的安全。
3. 安装前的技术准备工作在进行电气母线的安装工作之前,必须做好相应的技术准备工作,确保安装工作正常进行。
以下是一些必要的技术准备工作:3.1 安全检查在进行母线安装之前,必须进行安全检查,包括现场的环境和设备的安全状况。
必须保证现场整洁,无杂物和毒害气体距离;同时,对各种工具和设备进行检查和维修,确保其能够正常使用。
硬母线安装交底记录
硬母线安装交底记录一、项目背景为了确保电力系统的正常运行,提高电力传输的效率和可靠性,我们公司决定在本项目中采用硬母线作为电力传输的主要设备。
为了确保安装工作的质量和安全,特进行硬母线安装交底会议。
二、参会人员1.项目经理:负责统筹协调项目的整体安排和进度控制;2.项目工程师:负责技术方案的编制和施工过程的监督;3.施工队长:负责组织施工人员进行具体的安装工作;4.安全主管:负责安全管理和施工现场的安全控制。
三、会议内容1.项目经理首先介绍了硬母线的基本情况和特点,包括材质、规格、结构等方面;2.项目工程师同时介绍了硬母线的设计标准和安装要求,包括安装的位置、间距、固定方式等;3.施工队长根据项目工程师的要求,解释了具体的安装步骤和方法,包括测量、切割、固定等;4.安全主管重点强调了施工过程中的安全注意事项,包括穿戴安全装备、使用安全工具、施工现场的维护等;5.各参会人员讨论了具体问题和困难,并就解决方案达成一致意见。
四、会议成果1.确定了硬母线的安装位置和布置方式,包括主干线和支线的设置;2.确定了硬母线的切割、连接和固定方法,包括焊接、螺栓连接和悬挂等;3.详细列出了施工过程中的安全注意事项,包括个人防护、设备维护和施工现场的整洁等;4.对施工进度进行了安排和分配,确定了各个工序和任务的时间节点;5.制定了施工质量控制措施,包括测量精度要求、焊接质量检验方法和固定牢固度检查等。
五、安全措施1.施工人员必须佩戴符合规定的安全防护用品,包括安全帽、防护鞋、护目镜等;2.切割和焊接等施工作业必须在通风良好的地方进行,使用消防器材防范火灾;3.施工现场必须保持整洁,避免杂物堆放和滑倒等安全隐患;4.工具和设备的使用必须符合规定,定期检查和维护,确保其正常运行;5.施工人员必须经过培训和考核,具备相关的安全操作技能。
六、会议总结此次硬母线安装交底会议,各参会人员就硬母线的安装进行了详细的讨论和交流,明确了整体的施工流程和安全措施,为后续的施工工作提供了明确的指导和准备工作。
电器母线安装技术交底-
5.调直母线应采用母带调直器,手工调直时必须用木锤,下面垫道木进行作业,不得用铁锤。
6.母线切断可使用手锯或砂轮锯,不得用乙炔或电弧进行切断。
7.母线的弯曲应采用专用工具,弯管处不得有裂纹,不得进行热管。
8.车间母线送电前应挂好有电标志,并通知有单位及人员,送点后应有指示灯。
电器母线安装技术交底
工程名称:
施工单位
分项工程名称
交底部门
交底人
交底日期
年月日
接受交底班组或员工签名:
交底内容:
1.安装用的梯子应牢固可靠。梯子放置不应过陡,其与地面夹角以60度为宜。
2.材料要堆放整齐,平稳,并防止磕碰。
3.施工中的安全技术措施,应符合(电气装置安装工程母线装置施工及验收规范)(GBJ149—90)和现行有关安全技术标准及产品的技术文件的规定。对重要工序,应事先制定安全技术措施。
母线桥制作安装技术交底
母线桥制作安装技术交底
1使用的铜母线应有质量证明材料,施工前检查母线表面应光洁平整,不应有裂纹、褶皱、变形和扭曲。
2、各种金属构件的安装螺孔不能采用气割或电焊吹孔。
3、矩形母线应进行冷弯,不得进行热弯。
4、矩形母线应减少直角弯曲,弯曲处不得有裂纹,及显著的褶皱,母线的最小弯曲半径应符合下表规定。
5、矩形母线采用螺栓固定搭接时,连接处距支柱绝缘子的支持夹板边缘不应小于50mm,上片母线端头与下片母线平弯开始处距离不应小于50mm.母线扭转90。
时,其扭转部分的长度应为母线宽度的2.5-5倍.
6、母线涂漆应均匀,无起层,皱皮。
7、母线安装时,室内室外的安全净距应符合相关规定。
8、母线搭接面应涂电力复合脂。
交流母线的固定金具或其他支持金具不应形成闭合磁路。
不应使其所支持的母线受到额外应力。
9、高空作业必须正确佩戴安全帽,系好安全带,挂好保险扣,不准上下抛掷工器具和物件。
10、注意保护设备安全,尤其是瓷质套管的安全。
安全技术交底登记表。
封闭母线安装技术交底
9.安装母线时,注意楼层中的分线箱距地位置应一至,一般分线箱上口皮与明装配电箱的上口皮一般高。
10.封闭母线的固定支架螺栓应加装平垫和弹簧பைடு நூலகம்片固定,螺栓应外露2—4扣,水平安装支架上的吊杆,上端用膨胀栓连接,吊杆下端应用双螺母紧固支架。
11.母线接头不应在孔洞处,垂直安装时接头中心距弹簧支架宜大于700MM。(指
支架下端台面)
12.母线穿过及防火楼板室,应在母线周围填充防火材料。在楼板()的两面压上防火隔板。
13.母线之间的连接应同心,误差不应超过5MM,连接后不应使母线及外壳受到机械应力。接头螺丝应用力矩扳手紧固。力矩值应符合产品要求。
设备开箱检查调整支架制作安装封闭插接母线安装通电测试检验母线安装前因检查附件配件标识等是否齐全外壳有无变形内部有无损伤技术资料是否齐全母线水平敷设时采用悬吊式距地不应小于22m垂直敷设时采用弹簧支架固定于每层楼板上地下电缆夹层可小于22m的高度
技术交底记录(表式C2-2-1)
编号
005
工程名称
中国(无锡)菲尼萨综合保税区新工厂项目机电总承包
18.锁好竖井门,保护好母线不受到粉刷污染,及水,潮气进入母线内。
19.母线孔,洞四周距母线外壳应间距30MM的空隙,严禁把母线抹在灰中。
技术负责人
交底人
接受交底人
本表由施工单位填写,交底单位与接受交底单位各存一份。
施工单位
中国电子系统工程第二建设有限公司
交底提要:封闭插接母线安装
交底内容:
1.施工工序:设备开箱检查调整----支架制作安装----封闭插接母线安装----通电测试检验
母线桥安装的安全技术交底模板
一、工程概况1. 工程名称:______工程2. 施工单位:______公司3. 施工部位:______区域4. 施工内容:母线桥安装5. 施工时间:______年______月______日至______年______月______日二、安全技术交底为确保母线桥安装工程的安全进行,特制定以下安全技术交底内容:1. 人员培训与资质要求- 参与母线桥安装的施工人员必须经过专业培训,并取得相应的操作资格证书。
- 施工前,组织全体施工人员进行安全教育和安全技术交底,确保每位人员了解并遵守安全操作规程。
2. 施工前的准备- 检查施工现场,确保无障碍物,施工区域应设置明显的警示标志。
- 核实施工图纸和设计要求,确保施工方案符合规范和设计要求。
- 准备好所需的施工工具、设备和材料,并确保其安全可靠。
3. 施工过程中的安全措施- 高处作业安全- 高处作业人员必须佩戴安全帽、安全带等防护用品。
- 使用梯子时,梯子应稳固可靠,并设专人扶梯。
- 高处作业区域应设置安全防护网或隔离栏,防止坠落。
- 电气安全- 施工前,切断电源,确认无电压后进行作业。
- 作业人员应熟悉电气设备的安全操作规程,防止触电事故。
- 使用绝缘工具,并定期检查绝缘性能。
- 物料安全- 施工材料应堆放整齐,不得超高堆放,防止坠落。
- 传递工具和材料时,禁止抛掷,防止伤人。
- 个人防护- 作业人员应穿戴合适的个人防护用品,如工作服、手套、防尘口罩等。
- 禁止穿肥大、滑倒的鞋子,确保脚部安全。
4. 应急措施- 制定应急预案,明确事故发生时的处理流程和措施。
- 配备必要的应急救援器材,如急救箱、消防器材等。
- 定期进行应急演练,提高应急处置能力。
三、安全责任1. 施工单位应负责施工过程中的安全管理工作,确保施工安全。
2. 施工人员应严格遵守安全操作规程,对自己和他人的安全负责。
3. 监理单位应加强对施工现场的监督检查,及时发现和纠正安全隐患。
四、总结母线桥安装工程是一项重要的电力工程,施工过程中必须高度重视安全问题。
母线安装技术交底大全
.
. word.zl-
.. -
母线 M8螺栓 压板
角钢支架
母线 压板 M8螺栓
角钢支架Βιβλιοθήκη 〔a〕(b)图 1 一字形支架安装
〔a〕母线直立式安装用支架;(b) 母线侧卧式安装用支架
W—母线宽度;H—母线高度
③ L 形角钢支架安装
L 形角钢支架适用于母线在墙或柱子上水平安装。L 形角钢支架与墙或柱子的固定,使用 M12
M12×110膨胀螺栓
M12×110膨胀螺栓
压板 母线
压板
母线
〔a〕
(b)
图 4 母线在门型支架上安装 (a) 母线在支架上平卧式安装;(b) 母线在支架上侧卧式安装
.
. word.zl-
.. -
BMC 型封闭式母线 100A~500A 垂直安装,如图 4 所示,母线用抱箍和 M10×25 六角螺栓固定 支架上。
母线的连接是采用高绝缘、耐电弧、高强度的绝缘板隔开各导电铜排以完成母线的插接,然后 用覆盖环氧树脂的绝缘螺栓紧固,而确保母线连接处的绝缘可靠。
母线段与段连接时,先将连接盖板取下,将两段母线槽对插起来,再将连接螺栓和绝缘套管穿 过连接孔,母线插接紧固后,用力矩扳手将连接螺栓拧紧,或者是双螺母拧断式要求拧断,同时在 连接处粘贴作业人标识卡,再将连接盖板盖上,此时两段母线槽即已连接好。
吊式安装三种。 支架可以根据用户要求由厂家配套供给,也可以自制。支架的制作安装,应按设计和产品技术
.
. word.zl-
.. -
文件的规定进展,如设计和技术文件无规定时,可按以下要求制作和安装。 制作支架应根据施工现场构造类型,采用角钢和槽钢或扁钢制作,宜采用“一〞字型、“U〞型、
“L〞型和“T〞字型等几种型式。 支架加工应按选好的型号、测量好的尺寸下料制作,角钢、槽钢的断口必须锯断或冲压,且要
母线安装技术交
技术交底记录表日期:编号:
③母线的连接
密集型母线槽连接时母线与外壳间应同心,误差不得超过5mm。
段与段连接时,两相邻段母线及外壳应对准,连接后不应使母线及外壳受到机械应力。
穿墙处的连接法兰、外壳与底座之间、外壳各连接部位的螺栓应采用力矩扳手紧固,各接合面应密封良好。
母线的连接是采用高绝缘、耐电弧、高强度的绝缘板隔开各导电铜排以完成母线的插接,然后用覆盖环氧树脂的绝缘螺栓紧固,而确保母线连接处的绝缘可靠。
母线段与段连接时,先将连接盖板取下,将两段母线槽对插起来,再将连接螺栓和绝缘套管穿过连接孔,母线插接紧固后,用力矩扳手将连接螺栓拧紧,或者是双螺母拧断式要求拧断,同时在连接处粘贴作业人标识卡,再将连接盖板盖上,此时两段母线槽即已连接好。
密集型母线槽的连接处应躲开母线支架,母线的连接,不应在穿过楼板或墙壁处进行。
母线在穿过防火墙及防火楼板时,应采取防火隔离措施。
如图8所示。
注:项目部应按各省市规定的表格进行编制,若当地无规定,可参考本表格式编制。
插接母线技术交底
分项工程技术交底CSCEC 工程名称交底部位酒店主楼工程编号日期永靖黄河三峡旅游综合服务中心酒店主楼插接母线安装施工技术交底主要有下面内容。
1、施工准备1.1材料准备本施工需要准备以下材料:插接母线(400A,800A),弹簧支架(厂家自带),角钢支架,始端箱,插接箱,Φ12膨胀螺栓等。
1.2机具准备本施工需要准备以下机具:电焊机、电锤、台钻、手持切割机等。
1.3施工准备本施工计划工期15天,施工顺序4段客房楼--C段客房楼--5段客房楼,施工人员需求电焊工1人,电工2人,普工2人。
2主要施工方法2.1 支架制作安装1、根据施工现场结构类型,支架应采用角钢或槽钢制作,支架上钻孔应用台钻或手枪钻钻孔,不得用气焊割孔和断料,孔径不得大于固定螺栓直径2mm。
2、支架安装应固定牢靠,膨胀螺栓固定支架不少于两条,吊架安装螺扣外露2~4扣,膨胀螺栓应加平垫和弹簧垫,吊架应用双螺母夹紧,支架焊接处刷防腐油漆应均匀,无遗漏。
3、封闭母线水平敷设时支持点距不应大于2m,垂直敷设时,在通过各层楼板处采用专用附件支撑固定,在裙楼由于楼层较高,还需在每层中部增加一处固定,在母线末端0.5m内应有固定点。
2.2 母线的安装1、一般要求:封闭母线应按设计和产品技术文件规定进行组装。
组装前应对每段进行绝分项工程技术交底CSCEC 工程名称交底部位酒店主楼工程编号日期缘电阻的测定,应不小于10MΩ,并做好记录。
母线端头应装封闭罩,母线外壳间有跨接地线,两端应可靠接地。
母线与设备联接宜采用软连接,母线紧固螺栓由厂家配套供应,应用力矩扳手紧固。
2、母线水平敷设主要为悬挂吊装、吊杆直径应与母线槽重量相适应(一般为φ12),螺母应能调节。
3、封闭式母线垂直安装。
沿墙或柱子处,应做固定支架,过档板处应加装防振装置,并做防水台。
4、封闭式母线的连接不应在穿过楼板或墙壁处进行。
5、母线与母线间、母线与电气器具接线端的搭接面,应清洁并涂以电力复合脂。
母线安装安全技术交底范本模板
一、工程概况1. 工程名称:___________2. 施工单位:___________3. 施工部位:___________4. 施工内容:___________5. 施工期限:___________二、安全技术交底1. 施工人员安全注意事项(1)施工人员必须经过专业培训,具备相关操作技能和安全生产知识。
(2)进入施工现场必须佩戴安全帽、安全带等个人防护用品。
(3)严禁酒后作业、疲劳作业、带病作业。
(4)严格遵守操作规程,不得擅自改变施工工艺和施工方法。
2. 高处作业安全注意事项(1)高处作业时,必须使用安全带,安全带应系在牢固可靠的部位。
(2)高处作业时,不得穿硬底鞋、拖鞋、凉鞋等易滑鞋。
(3)上下架子时,必须设有防滑装置或有专人监护。
(4)使用人字梯时,梯子四个腿应缠上胶皮或布条,防止滑倒。
3. 触电安全注意事项(1)施工前,应检查电气设备、线路是否完好,严禁使用损坏的电气设备。
(2)施工过程中,严禁用手触摸电气设备、线路。
(3)操作电气设备时,必须穿戴绝缘手套、绝缘鞋等防护用品。
(4)如发生触电事故,应立即切断电源,进行紧急救护。
4. 物体打击安全注意事项(1)施工过程中,注意高空落物,不得随意抛洒。
(2)施工场地应保持整洁,不得随意堆放杂物。
(3)施工人员应时刻注意周围环境,防止物体打击事故发生。
5. 机械伤害安全注意事项(1)操作机械时,必须熟悉机械性能和操作规程。
(2)严禁在机械运转时进行维修、调整。
(3)机械操作人员必须穿戴防护用品,如安全帽、防护眼镜等。
(4)非机械操作人员不得靠近机械作业区域。
三、施工工艺及注意事项1. 施工工艺(1)母线开箱检查:检查母线、型钢、卡件、螺栓、垫圈等材料是否齐全、完好。
(2)支架制作安装:按照设计要求,制作安装支架。
(3)封闭、插接母线安装:按照施工图纸,进行封闭、插接母线安装。
(4)通电测试检验:通电测试母线安装质量,确保母线正常运行。
2. 施工注意事项(1)施工过程中,严格遵守操作规程,确保施工质量。
母线安装安全技术交底
母线安装安全技术交底母线是电力系统中的重要组成部分,其安装施工对于电力系统的稳定运行和电能的平稳输送至关重要,因此在母线安装工作中,必须严格执行相关安全技术规范,保证施工过程安全可靠。
本文将对母线安装工作的安全技术进行交底。
一、施工前准备1.1 在施工前,必须对母线敷设区域进行细致的勘察。
勘察范围包括母线敷设线路、敷设区域的环境、地面材质、地质状况等。
勘察结果必须妥善记录,并根据实际情况制定相应的施工方案。
1.2 施工前,必须组织专业技术人员进行技术交底,明确母线的敷设方式、支吊架的选型和安装方式、接地电阻的计算及施工方法、母线预紧力的控制等。
1.3 施工前,必须对施工现场进行清理,将杂物、堆积物等清除干净,确保施工场地干燥、整洁、无杂物。
二、施工过程中的安全措施2.1 施工期间必须严格按照相关安全操作规程进行施工,在施工现场应设置安全警戒区域,并做好警示标志和警示灯的布置。
2.2 施工现场应配备必要的安全设施和安全保护用品,包括安全带、防滑鞋、防护帽和手套等。
2.3 施工现场应按照母线敷设流程进行施工,严禁超负荷作业和敷设线路交叉施工。
施工人员必须经过专业培训并持有相应的施工证书,才能操作专业设备。
2.4 施工现场应配备相应的自救器材,在发生突发情况时能够采取自救措施。
同时,必须配备足够数量的灭火器、消防水源等灭火设备,确保在施工中发生火灾时及时扑灭。
2.5 母线敷设过程中,必须确保所有施工人员佩戴好安全带,并通过严格控制的方式上下作业。
三、施工后的检查和验收3.1 母线敷设完毕后,必须对整个敷设工程进行全面的检查和测试。
此时应对母线预紧力、支吊架、接地电阻等进行检查,确保施工质量合格。
3.2 在进行检查和测试时,必须采用安全检测仪器,严格按照相关检查标准进行操作,确保检查结果的准确性和可靠性。
3.3 在检查完成后,必须进行全面验收。
验收包括对支吊架、接头、件数、长度、接地电阻等方面进行严格把关,确保施工质量符合安全技术规范要求。
母线安装安全技术交底
母线安装安全技术交底一、前言母线作为电力系统中的重要组成部分,扮演着电力传输的关键角色。
为了保障母线安装及使用的安全性,我们需要对母线安装安全技术进行交底。
二、母线安装前的准备在进行母线安装之前,需要对现场进行全面的勘察和评估。
应当确定以下事项:1.母线的型号,规格和容量是否符合设计要求;2.母线的接地方式和接地电阻是否符合规范要求;3.母线的铺设方案是否合理,并与设计方案相符;4.根据母线设计方案,确定母线的起始点和终止点,并标明连接情况;5.确定母线的铺设路径,保证安装方便,维护方便,及时回路故障保护等;三、母线安装的基本要求在进行母线铺设安装过程中,需要注意以下基本要求:1.母线铺设清晰明了。
母线铺设应按照设计方案的要求进行,并且应该保证清晰可见,不得混淆;2.母线的支撑方式,应该符合结构稳定,可靠耐用等要求,特别是母线两端接头所采用的支撑方式应该稳固可靠;3.母线的接头应该采取可靠的接触方式,接触面利用面积应该足够,电压应该均匀分配在接触面上;4.母线的接头应该严格遵守连接顺序及其正确的动作,特别是紧固件和扣向卡头的紧固程度;5.母线的吊装应该符合安全操作要求,采用可靠的起重、绑缚、吊装设备和器具,实现母线安全保存。
四、母线安装的安全防范在母线安装过程中,需要注意以下安全防范措施:1.操作人员必须是经过专业培训的、熟练的电力工人;2.在进行母线安装时,必须先按照规定检查设备的漏电情况和绝缘情况;3.在进行吊装操作时,一定要支付注意事项,采用符合规定的吊装设备,并进行严格的安全防范措施;4.在现场必须保持整洁、明亮,保证通道畅通,确定作业区域及其范围,标明禁止通行和警示标志;5.在电气设备及通道内,必须采取隔离措施,并保证母线铺设区域与人员之间保持安全距离。
五、母线安装后的检查与验收完成母线的铺设之后,必须进行全面的检查和验收,以确保母线安装的质量和安全性。
1.对母线的接头和支撑系统进行检查,确保接头良好连接,支撑系统稳固可靠;2.检查母线的绝缘情况和接地系统,确保符合相关标准和规定;3.对母线回路的导通情况进行测试,确保导通良好;4.对母线的防腐、防锈及与其它设备的接触面保护等问题进行检查和处理;5.对已经完成的母线安装进行全面验收,确保符合相关技术规范和安装要求。
母线安装工程技术交底
母线安装工程技术交底一、准备工作1、该工程母线均由供货商配套带来,母线到现场后应根据图纸资料核对型号、长度、尺寸,是否与盘柜相吻合,核查无误后妥善保管。
2、母线安装前,应将连接处接触面用平锉打磨平整光滑,去掉表面污渍,并将螺栓孔周边毛刺清理干净。
二、施工阶段1、应根据盘柜特点确定母线是从侧面穿入,还是从柜顶进入。
若从侧面穿入,应在盘柜安装时最后一台盘柜安装到位前,将母线穿入。
安装时应分清A、B、C三相母线的区别。
2、母线连接用螺栓连接,接触面涂以导电膏,固定用力矩扳手的力矩值应符合规范规定。
螺栓两侧有平垫圈,相邻垫圈间有大于3mm的间隙。
螺母侧应装有弹簧垫圈或锁紧螺母。
螺应受力均匀,不使电器的接线端子受额外应力。
3、母线在绝缘子上安装时应符合下列要求:①金具与绝缘子间的固定平整牢固,不使母线受额外应力。
②交流母线的固定金具或其他支持金属不形成闭合铁磁回路。
③除固定点外,当母线平置时,母线支持夹板的上部压板与母线间有1~1.5mm的间隙;当母线立置时,上部压板与母线间有1.5~2mm的间隙。
④母线的固定点,每段设置1个,设置在全长或两母线伸缩节的中点。
⑤母线有用螺栓搭接时,搭接长度及钻孔直径应符合规范要求,连接处距绝缘子的支持夹板边缘不小于50mm,4、绝缘子的底座、套管和法兰、保护网(罩)及母线支架等可接近裸露导体应用镀锌扁钢(40×4)直接与接地干线连接,焊接的搭接长度不小于扁钢宽度的两倍。
5、母线的最小安全距离应符合规范要求。
母线相间及距接地体最小安全距离:电压0.4KV为20mm,电压10KV为125mm。
6、母线安装完成后,应刷相色漆,距离支持及连接处10mm内不刷漆,并摇测绝缘电阻。
三、安全事项1、母线安装时应注意安全,防止螺丝、垫片等掉入开关电器内。
2、刷相色漆时应防止油漆污染盘柜。
技术交底—母线安装
78.5-98.1
M18
98.0-127.4
7.母线在支柱绝缘子上固定时应符合下列要求:
(1)母线固定金具与支柱绝缘子间的固定应平整牢固,不应使其所支持的母线受到额外应力;
(2)交流母线的固定金具或其它支持金具不应成闭合磁路;
(3)当母线平置时母线支持夹板的上部压板应与母线保持1-1.5mm的间隙;当母线立置时上部压板应与母线保持1.5-2mm的间隙。
8.母线刷相色漆应符合下列要求:
(1)母线涂漆的颜色应符合下列规定:三相交流母线A相为黄色B相为绿色C相为红色;
(2)单片母线的所有面及多片母线的所有可见面均应涂相色漆;
(3)刷漆应均匀无起层皱皮等缺陷并应整齐一致;
(4)母线在下列各处不应刷相色漆:母线的螺栓连接及支持连接处母线与电器的连接处以及距所有连接处10mm以内的地方。
2.矩形母线应进行冷弯,不得进行热弯;
3.母线弯制时符合下列规定:
(1)矩形母线采用螺栓固定搭接时连接处距支柱绝缘子的支持夹板边缘不应小于50mm;上片母线端头与下片母线平弯开始处的距离不应小于50mm。
(2)母线扭转900时其扭转部分的长度应为母线宽度的2.5-5倍。
4.母线接头螺孔的直径宜大于螺栓直径1mm;钻孔应垂直不歪斜,螺孔间中心距离的误差应为±0.5mm。
5.母线的接触面加工必须平整、无氧化膜;经加工后其截面减少值:铜母线不应超过原截面的3%。
6.母线与母线或母线与电器接线端子的螺栓搭接面的安装应符合下列要求:
(1)母线接触面加工后必须保持清洁并涂以电力复合脂。
(2)母线平置时贯穿螺栓应由下往上穿;其余情况下螺母应置于维护侧;螺栓长度宜露出螺母2-3扣。
(3)贯穿螺栓连接的母线两外侧均应有平垫圈,相邻螺栓垫圈间应有3mm以上的净距。
电气母线安装安全技术交底
电气母线安装安全技术交底
1.一般要求
1)安装工作宜从上至下进行,避免立体交叉作业,防止伤人和损坏设备;
2)凡两人以上安装或操作同一设备时,应建立呼唤应答制;
3)放置或就位设备时,不应将脚放在设备下方,防止压伤;
4)使用扳手时,不准套上管子。
2.母线安装
1)母线安装前,应检查绝缘子、支架、构架等是否安装牢固,否则不得进行安装母线工作;
2)安装母线支持绝缘子时,应先安装上部的,防止落下物件打坏下部设备或人员;
3)母线和支持绝缘子,不得承受自重以外的其他外力。
作业人员不得骑跨在母线上或木板搭在母线上滑动作业;
4)架设软母线时,导线下方不得有人。
成功教育认为,教育面向的是人,培养的是社会需要的人。
每一个学生都有成功的潜能,都有成功的愿望和需要。
通过教育,每个学生都可以在原有的基础上获得成功,取得发展。
成功教育强调,通过教育的改善,促使学生获得多方面的成功,激发其形成自我学习、自我教育的内部学习动力
机制,自我开发潜能,成为学习的成功者,从额为其成为社会的成功者做好基础素质的准备。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
试验报告等技术数据。 ② 包装及封闭应良好,母线规格应符合要求,各种型钢、卡具,各种螺栓、垫圈等附件、配
封闭、插接母线的拐弯处以及箱(盘)连接处必须加支架。垂直敷设的封闭、插接母线,当进 箱及末端悬空时,应采用支架固定。
任何封闭、插接母线支、吊架安装均应位置准确、横平竖直、固定牢靠,成排安装时应排列整 齐、间距均匀。固定支架螺栓应加平垫和弹簧垫圈固定,丝扣外露 2~4 扣。
① 支架膨胀螺栓固定 安装在建筑物上的支架应根据母线路径的走向测量出较准确的支架位置,在已确定的位置上钻 孔,先固定好安装支架的膨胀螺栓。 设置膨胀螺栓套管钻孔时,采用钻头外径与套管外径相同,钻成的孔径与套管外径的差值不大 于 1mm。 ② 一字形角钢支架安装 一字形角钢支架适用于母线在墙上水平安装,支架采用预埋的方法埋设在墙体内,角钢支架埋 设深度为 120mm 和 150mm,角钢外露长度在母线直立式安装时为母线宽度加 140mm,当母线 侧卧式安装时为母线高度加 160mm,如图 1 所示。
角钢支架
图 3 双杆吊架 4)、封闭、插接母线安装 封闭、插接母线水平敷设时,至地面的距离不应小于 2.2m;垂直敷设时,距地面 1.8m 以下 部分应采取防止机械损伤措施,但敷设在电气专用房间内(如配电室、电气竖井、技术层等)时除 外。 封闭、插接母线应按分段图、相序、编号、方向和标志正确放置。 ① 母线组装前检查 母线组装前应逐段进行检查,外壳是否完整,有无损伤变形。 母线在组装前还应逐段进行绝缘测试。测试绝缘电阻值是否满足出厂要求,可以用 500V 兆欧 表进行测试,每节母线的绝缘电阻值不应小于 20MΩ,必要时也可以做耐压试验,试验电压为 1000V。 ② 母线垂直安装 在起吊母线时不应用裸钢丝绳起吊和绑扎。 母线沿墙垂直安装(限于小安培数母线),可使用门型支架安装。母线在门型支架上安装有平 卧式固定和侧卧式固定两种,如图 4 所示。母线压板均由母线生产厂家提供。
④ 吊架在楼板上安装 封闭、插接母线的吊装有单吊杆和双吊杆几种型式,根据母线的吊装位置不同其吊架的安装方 式也不相同。母线在楼板上水平安装双杆吊架如图 3 所示,若强度能够满足的情况下也可以使用内 膨胀螺丝。
母线
M8螺栓 压板
角钢支架
图 2 L 形支架安装
母线 M8螺栓 压板
角钢支架
Φ12吊杆 母线 压板 M8螺栓
件齐全。 ③ 成套供应的封闭母线的各段应标志清晰,附件齐全,外壳无变形,内部无损伤。 ④ 封闭、插接母线螺栓固定搭接面应镀锡。搭接面应平整,其镀锡层不应有麻面,起皮及未
覆盖部分。 ⑤ 封闭、插接母线的外壳内表面涂无光泽黑漆,外表面涂浅色漆。 2)、母线支架制作 母线支架的形式是由母线的安装方式决定的,母线安装方式有垂直式安装,水平侧装和水平悬
求倒角,严禁使用电、气焊切割,加工尺寸最大误差不应大于 5mm。 支架的钻孔应使用台钻或手电钻钻孔,孔径不应大于固定螺栓直径 2mm。严禁使用电、气焊
割孔。 吊杆套丝扣应使用套丝机或套丝板加工,不许乱丝或断丝,或者直接采用丝杆代替套丝吊杆。 现场加工制作的金属支架、配件等应按要求镀锌或涂漆,若无条件或要求不高的场所可刷樟丹、
表 C1-3
工程名称
技术交底记录
交底部位
No:
工程编号
日期
交底内容:封闭式、插接式母线槽安装 一、施工准备 1、材料准备 1)封闭、插接母线 2)各种规格的型钢、卡件,各种螺栓、垫圈等 3)、樟丹、油漆、电焊条等 2、机具准备 1) 主要安装机具:液压升降车、脚手架、卷扬机、滑轮、大绳、台虎钳、钢锯、手锤、电钻、
电锤、电焊机、液压弯管器、活扳手、厂家专用工具、扭矩扳手等; 2) 主要检测机具:钢角尺、钢卷尺、水平尺、绝缘摇表等。 3、作业条件 1) 适用于封闭、插接母线安装的室内场所已经干燥,安装部位的建筑装饰工程应全部结束,
门窗齐全。 2) 室内封闭母线的安装宜在管道及空调工程基本施工完毕后进行,防止其它专业施工时损伤
M12×110膨胀螺栓
M12×110膨胀螺栓
压板 母线
压板
(a)
母线
(b)
图 4 母线在门型支架上安装 (a) 母线在支架上平卧式安装;(b) 母线在支架上侧卧式安装
BMC 型封闭式母线 100A~500A 垂直安装,如图 4 所示,母线用抱箍和 M10×25 六角螺栓 固定支架上。
固定板
抱箍 母线
母线
M8螺栓 压板
角钢支架
母线 压板 M8螺栓
角钢支架
(a)
(b)
图 1 一字形支架安装
(a)母线直立式安装用支架;(b) 母线侧卧式安装用支架
W—母线宽度;H—母线高度
③ L 形角钢支架安装
L 形角钢支架适用于母线在墙或柱子上水平安装。L 形角钢支架与墙或柱子的固定,使用 M12
×110 膨胀螺栓固定,如图 2 所示。
灰漆各一道。 3)、母线支、吊架的安装 封闭、插接母线支架安装位置应根据母线敷设需要确定。 封闭、插接母线直线段水平敷设时,应使用支架或吊架固定,固定点间距应符合设计要求和产
品技术文件规定,一般为 2~3m,电流在 1000A 以上者以 2m 为宜。封闭、插接母线沿墙垂直固 定时,应使用固定支架。在建筑物楼板上封闭、插接母线垂直安装应使用弹簧支架支承。对于电流 容量较小(400A 及以下)的封闭、插接母线可隔层在楼板上面设弹簧支架,400A 以上时则需每 层支承。
吊式安装三种。 支架可以根据用户要求由厂家配套供应,也可以自制。支架的制作安装,应按设计和产品技术
文件的规定进行,如设计和技术文件无规定时,可按下列要求制作和安装。 制作支架应根据施工现场结构类型,采用角钢和槽钢或扁制作,宜采用“一”字型、“U”
型、“L”型和“T”字型等几种型式。 支架加工应按选好的型号、测量好的尺寸下料制作,角钢、槽钢的断口必须锯断或冲压,且要
