低压开关柜及动力配电箱技术规范书
低压动力配电柜箱制作规范
.低压配电柜〔箱〕技术规目录1.总则 (2)2.使用环境条件 (2)3.设计制造标准、要求 (3)4. 规格型号 (4)5. 技术要求 (7)6. 质量保证及性能验收 (7)7. 供货围和要求 (9)8. 技术支持与资料 (51)9. 技术效劳 (52)10. 包装运输和储存 (53)11. 其他 (53)1 ．总则1.1 本设备技术规书适用于合同围的配电箱、柜的低压开关设备产品的，技术规书提出了该产品的功能设计、构造、性能、和试验等方面的技术要求。
1.2 需方在本规书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规的条文，供方应提供一套满足本规书和现行有关标准要求的高质量产品及其相应效劳，供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规书的条款提出异议，则意味着供方提供的设备〔或系统〕完全满足本规书的要求。
如有不满足，应在投标书中以"对规书的意见和与规书的差异〞为标题的专门章节加以详细描述。
1.4 本设备技术规书经需供双方确认后作为订货合同的技术，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用以下标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
低压柜技术规范
低压柜技术规范低压开关柜1.1⼯作内容与供货范围1.1.1 ⼯作内容⼯作范围包括：0.4KV低压配电设备的设计、制造、试验(包括型式试验、出⼚试验、交接试验，其中型式试验提供型式试验报告。
)、出⼚前组装检查、包装发运、运输、现场开箱检查、提供技术⽂件及资料、现场安装指导、现场试验及试运⾏指导、交接验收、技术培训等，并确保上述技术服务的质量。
1.1.2 供货范围低压配电屏 11块直流屏 1套备品备件及专⽤⼯具1.1.3设计联络会1、设计联络会主要⽬的：确定开关柜内元器件的选型及配置和开关柜的布置和结构设计及开关柜的开孔尺⼨；完成全部图纸的审批；协调交货、安装进度；为设备调试作准备⼯作，研究调试有关准备⼯作，包括调试⽅案、调试⼤纲的讨论及卖⽅⼈员派遣和应携带的试验仪器⼯具等。
1.1.4图纸和⽂件提交1、图纸和⽂件提交时间表合同签字后，我⽅提供给⼯程师3份、设计院1份全部⼯⼚图纸和安装、试验、运⾏维护说明书的提交时间表并提供下列的图纸和资料：（1）开关柜设备的外形图（包括外形尺⼨、开孔尺⼨、安装尺⼨、）基础和荷载图。
（2）接线图及端⼦图：表⽰开关柜之间及开关柜与其它设备之间的相互联接。
图中应⽰出开关柜的所有端⼦排，包括内部布线与外部所有连接端⼦。
（3）原理图：表⽰保护、控制、操作、报警等所有交、直流电路等2.1.5出⼚检验设备出⼚前，买⽅将派⼈进⾏出⼚检验，买⽅⼈员的往返车票、⾷宿等费⽤均包括在设备报价中。
设备出⼚检验安排表1.2 引⽤标准所有供货的产品的设计、制造、材料、试验、性能等除满⾜本技术规范外，其它要求不低于国际电⼯委员会(IEC)标准和中国国家标准(GB)，所有技术规范、标准是现⾏的最新版本。
当标准之间不⼀致时，应采⽤较⾼的标准。
主要标准包括(但不限于)：（1）GB7251《低压成套开关设备》（2）GB/T14048.1、3、4、5 《低压开关设备和控制设备》（3）GB14048.2《低压开关设备和控制设备低压断路器》（4）GB7251.1～3 《低压成套开关设备和控制设备》（5）GB7251.4～5《低压成套开关设备和控制设备》（6）GB/T4942《低压电器外壳防护等级》（7）GB191《包装贮运标志》1.3开关柜主要技术性能参数（1）型号：GGD3C型交流低压配电柜技术性能参数（2）额定电压：380V（3）频率：50Hz（4）额定⼯作电流：2000A额定绝缘⽔平 690V（5）额定短路开断电流（有效值）：50kA（6）额定短时耐受电流（1S）⽔平母线（主母线）：50kA垂直母线（⽀母线）：50kA（7）额定峰值耐受电流： 105kA(8) 防护等级：IP40（9）外形尺⼨：(宽×深×⾼)：800×600×2200mm 1.4主要元件性能参数1.4.1智能型塑壳断路器(1)型号 CW2-2000(2)额定电流 2000A(3)额定⼯作电压 AC400V(4)极数：3P(5)额定极限短路分断能⼒80kA(6)额定运⾏短路分断能⼒50 kA(7)额定短时耐受电流（1s） 50 kA(8)电动操作机构电压： DC220V(9)塑壳智能型断路器的机械寿命和电⽓寿命于下表：1.4.2开关柜系列塑壳断路器(1)型号：CM2Z系列(2)额定电流: 详见设计图(3)额定短路分断能⼒ 35 kA(4)极数：3P(5)脱扣器代号：复式分励脱扣器310(6)断路器类型：电动机回路，详见设计图(7)塑壳断路器的机械寿命和电⽓寿命于下表：1.4.3电流互感器（1）型号：BH1—0.5（2）变⽐：详见设计图（3）准确级次：0.5级1.4.4电压互感器（1）型号：JDG-0.5（2）变⽐：0.38/0.1kV（3）准确级次：0.5级1.4.5熔断器（1）型号：NT00（2）额定电流：100/4A(3) 额定熔断短路电流：120kA(4) 熔体电流：4A1.4.6三相智能电⼒仪表（1）型号：DSSD331（2）额定电压：400V、（3）功能配备：电流、电压、有功功率、⽆功功率、功率因数、有功电度、⽆功电度、电压总谐波含量。
高、低压开关柜技术规范书
高、低压柜技术规范书项目名称：需方：设计单位:使用方:投标方：2015年7月08日一、总则1.1 本技术规格书适用于XXXXXXXX电项目高、低压配电柜及配电箱等设计、性能、安装和试验等方面规定的技术要求.1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
本设备技术规范书所使用的标准，如遇与卖主所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范书经招、投标双方确认后，成为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范书未尽事宜，由买卖双方协商确定二、高压柜部分1.基本条件1.1 使用环境条件10kV铠装中置移开式交流金属封闭开关设备（KYN28–12）满足如下使用环境 :海拔高度:小于1000 米大气压力：年平均气压904.8 mbar相对湿度：年平均52 %年平均气温：19℃绝对最高温度38.9 ℃绝对最低温度-30 ℃风速及风向：年平均风速 2.6 m/s,主导风向：年平均降雨量453.4 mm最大积雪深度110mm最大冻土深度 1.46 mm地震烈度：7度可满足户内安装 , 室内无机械通风、空调和采暖条件下使用。
1.2 接口条件高压开关柜 KYN28-12应满足如下接口条件:1.2.1 额定电压 : 交流电压 (AC):10kV1.2.2 最高工作电压 : 交流电压 AC:12kV1.2.3 额定频率 :50HZ1.2.4 接地系统 :非有效接地系统1.3 采用标准高压开关柜 KYN28-12开关柜的设计、制造、试验符合下列各标准的有关要求 :1．GB11022-89 《高压开关柜通用技术条件》2．GB3906-91 《 3-35kV 交流金属封闭开关设备》3．GB1985-89 《交流高压隔离开关和接地开关》4．DL/T403-2000 《12KV~40.5KV户内高压真空断路器订货技术条件》5．IEC298(1990) 《额定电压 l0kV 以上 52kV 以下交流金属封闭开关设备和控制设备》6．IEC694(1996) 《高压开关设备与控制设备共有条款》7．柜内设备及元件符合相应的国家标准2. KYN28-12开关柜主要技术参数2.1 铠装中置移开式交流金属封闭开关设备1. 额定电压 :10kV2. 最高电压 :12kV3. 额定电流 :详见一次系统图4. 额定频率 :50HZ5. 额定峰值耐受电流 :80kA6. 额定绝缘水平 :---柜体及开关柜设备绝缘---对地、相间及普通断口工频耐压值 :42kV---隔离断口间的绝缘冲击耐压值 :48kV---对地、相间及普通断口冲击耐压值 ( 峰值 ):75kV---隔离断口间的绝缘冲击耐压值 ( 峰值 ):85kV7. 温升 :---主回路在额定电流和额定频率下的温升 , 应符合 GB 一 763 《交流高压电器在长期工作时的发热》的规定。
低压开关柜及动力配电箱技术协议规范书
低压开关柜及动力配电箱技术协议规范书1. 引言低压开关柜及动力配电箱是电力系统中的重要组成部分，与电源之间的联系紧密，是保证电力系统正常运行的关键设备之一。
为提高低压开关柜及动力配电箱的产品质量及技术水平，本规范书制定了以下技术协议。
2. 术语及定义2.1 低压开关柜低压开关柜是供电系统中控制、保护、测量和馈电的设备，它采用低压电器成套设备组成，具有母线、开关、测量和控制元件等功能模块，其外壳及内部各组成部分必须符合国家及行业标准要求。
2.2 动力配电箱动力配电箱是低压电力配电设备，用于对工业及民用建筑区域内的进线电压进行分配和控制，在其内部实现多路短路与过载保护等功能。
动力配电箱的外壳和所有内部元器件必须符合国家和行业标准要求。
3. 设计要求3.1 性能要求低压开关柜及动力配电箱应满足以下性能要求：•可靠性：产品应具有高可靠性，各部件应能完成自身的基本功能。
•安全性：产品应满足安全性要求，能够保证人身及设备安全。
•维护性：产品的各部位应便于检修及维护，以保证其正常运行。
•环保性：产品的各个环节应符合环境保护要求，对环境不产生污染。
3.2 结构要求低压开关柜及动力配电箱应满足以下结构要求：•外形精致，尺寸标准，方便搬运及安装。
•外壳材料要求有足够的硬度，抗摔、防腐、防水、防潮、防尘。
•内部零部件良好密封，防止潮气、灰尘和异物侵入，造成危险或影响正常工作。
3.3 运行要求低压开关柜及动力配电箱应满足以下运行要求：•开关止动准确可靠，换相准确，操作轻便。
•智能电度表和保护元器件应具有自检、自动环形记录等先进功能。
•锁具可靠，坚固耐用，防盗保密。
4. 生产要求4.1 工艺流程生产过程应符合以下流程：原材料进厂→ 设计→ 检验→ 投产→ 加工→ 装配→ 检验→ 成品入库→ 出厂检验。
4.2 工艺规范生产过程中应符合国家及行业标准要求。
如各种接线、插拔、表面处理、塑封密封、机械装配、探伤、电气测试、遥控等应符合标准要求。
低压柜和配电箱技术规范书参考Word

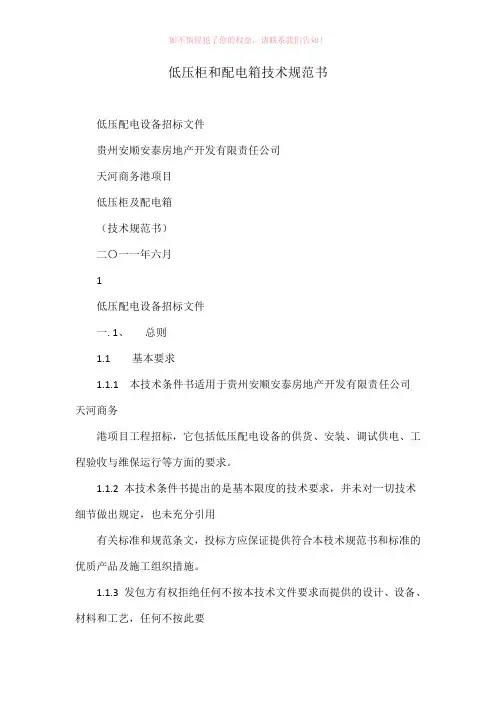

低压柜和配电箱技术规范书低压配电设备招标文件贵州安顺安泰房地产开发有限责任公司天河商务港项目低压柜及配电箱（技术规范书）二〇一一年六月1低压配电设备招标文件一. 1、总则1.1 基本要求1.1.1 本技术条件书适用于贵州安顺安泰房地产开发有限责任公司天河商务港项目工程招标，它包括低压配电设备的供货、安装、调试供电、工程验收与维保运行等方面的要求。
1.1.2 本技术条件书提出的是基本限度的技术要求，并未对一切技术细节做出规定，也未充分引用有关标准和规范条文，投标方应保证提供符合本枝术规范书和标准的优质产品及施工组织措施。
1.1.3 发包方有权拒绝任何不按本技术文件要求而提供的设计、设备、材料和工艺，任何不按此要求的工程承包将承担废标的风险；同时也有权通知工程承包方将不适合的设备、材料和安装工程拆除和更换，一切费用由工程承包商负担。
对被拒绝的项目，不可用作导致工程承包方不能按时完成的理由。
1.1.4 除非特别说明，投标单位在投标方案中所提供的所有产品、仪器、工具、附件等均视为包含在对本项目的供货价格中，该报价应包含工程实施过程中所有可能发生的费用。
投标单位要明确承诺对相关产品所涉及的售后服务责任，所涉及的有关服务、培训费用和其它相关费用纳入总报价并加以说明。
1.1.5 在签定合同之后，建设方有权提出因规范标准和设计变更而产生的一些补充要求，具体项目发生时双方共同商定。
1.1.6 施工方应是机电工程专业承包认证企业，应具有丰富的建筑变、配电系统工程施工、调试验收，运行维护经验，并能提供近5年变、配电施工的类似规模并都已成功可靠运行5年以上的业绩。
1.1.7 本工程为交钥匙工程（即由中标人负责设备采购、安装、调试供电及组织验收等等）。
1.2 工程实施的主要枝术标准和规范1．招标货物采购清单2低压配电设备招标文件第一部分低压柜技术规范书1. 概述1.1. 本部分为金元大酒店及办公大楼的低压配电设备招标文件的技术规范。
最新低压开关柜及动力配电箱技术协议规范书
低压开关柜及动力配电箱技术协议规范书命令记录1.一般规则12.标准规范13.工作和供应范围以及供应设备的数量24.技术要求45.技术文件和图纸86.测试和检查107.技术服务和设计联络128.附图:低压开关设备和配电箱招标文件附图1一般1.1本设备技术规范适用于400伏低压开关设备。
提出了设计、结构、性能、安装和试验等方法的技术要求。
配电箱的技术要求按本规范执行。
1.2本设备技术规范规定了最低技术要求，没有规定所有技术细节，也没有完全引用相关标准和规范。
卖方应提供符合国家标准和本技术条件要求的高质量产品。
1.3如果本设备技术规范中使用的标准与卖方实施的标准不一致，以较高的标准为准。
1.4该设备的技术规格由买方和卖方确认，作为订单合同的技术附件，与合同文本具有同等法律效力。
1.6供应商应获得ISO9000(GB/T19000)资质证书或同等质量证书，所提供的产品必须通过国家强制性安全认证，即CCC(中国义务的证书)和3C认证检验报告:两份认证文件或同等有效证书。
新产品必须经过挂网试运行，并通过产品鉴定。
2标准规范2.1合同设备包括卖方从其他制造商处购买的所有附件和设备。
这些附件和设备应符合相应标准、规范或法规的最新版本或修订版本的要求。
除非另有规定，它们将包括投标期间有效的任何修改和补充。
2.2除非合同中另有规定，否则必须遵守最新的国家标准、国际电工委员会标准和国际单位制标准。
如果采用合资或合作产品，还应遵守用户的国家标准。
如果上述标准不一致，应遵循高标准。
2.3本条款中规定的标准应作为设计和制造的基础。
采用的标准必须是最新版本。
如果标准之间有冲突，应以高标准为准。
本合同必须遵循以下(但不限于)技术规范:(1)《低压开关设备和控制设备》GB/T14048.1(2)低压设备和控制设备(3)成套低压开关设备GB7251-(4) IEC439-1“低压成套开关设备和控制设备”(5) GB4942.2“低压电器保护等级”(6)《电气测量仪器设计技术规程》SDJ9-87(7)《导线和电器选型设计技术规定》2.4上述法律和标准规定了最基本的要求。
低压开关柜技术规范
低压开关柜技术规范篇一：低压开关柜技术规范书XX电厂2×300MW煤矸石热电联产新建工程辅助厂房低压开关柜技术规范书附件1：技术规范书1、总则1.1 本规范书适用于XX电厂2×300MW煤矸石热电联产新建工程的低压开关柜设备，它提出了该设备的使用条件、设备的功能设计、主要技术参数、结构、性能、试验、包装、运输、提供备品备件、仪器仪表供货及现场所需安装指导、技术服务、技术资料等方面的技术要求。
1.2 招标方在本规范书中提出了低压开关柜设备最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如未对本招标文件提出偏差，将认为投标方提供的设备符合招标文件和标准的要求，偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。
1.4投标方须执行本招标文件所列标准，有矛盾时，按较高标准执行。
1.5合同签订后3个月，按本规范的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。
1.6在签订合同之后，招标人保留对本技术规范提出补充要求和修改的权力，投标人应承诺予以配合。
1.7 本工程采用KKS标识系统，投标方在中标后提供的技术资料(包括图纸)和设备标识必须有KKS编码，KKS编码应遵守招标方应用约定，保证技术资料（包括图纸）和设备标识正确使用KKS编码。
1.8 本技术规范在低压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。
本技术规范中未尽事宜，双方友好协商解决。
1.9 投标方在投标书和投标澄清书中承诺事宜对于本低压开关柜的合同仍然有效，投标书和投标澄清书与本技术规范不同之处，以本技术规范为准。
1.10本技术规范在低压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。
技术规范书低压配电柜
江苏省广电有线信息网络股份有限公司苏州分公司传输中心机房工程低压配电柜设备技术规范书目录1. 概述.............................................................1.1.定义........................................................1.2.必须满足的技术标准/规范.....................................2.主要技术要求.....................................................2.1.总体技术要求.................................................2.2.主要设计技术指标要求.........................................环境条件......................................................额定技术参数..................................................主要元器件..................................... 错误!未定义书签。
2.2.4监控功能................................................2.3. 试验项目及要求..............................................3.技术服务要求.....................................................3.1.设备检验.....................................................工程技术协调会.........................................出厂检验...............................................到货检验...............................................到货抽检...............................................3.2.工程服务 (27)安装调测服务（交钥匙工程）.............................督导调测服务...........................................督导服务................................ 错误!未定义书签。
低压开关柜技术规格书
招标技术规范书1.0 总则1.1 本规范书适用于工程的0.4kV低压开关柜。
它包括采购的0.4kV低压开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果卖方没有以书面对本规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。
如有异议，必须清楚地表示在“差异表”中。
1.4 中标确认后x天内，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
卖方应具有良好的银行资信的商业信誉，没有处于被责令停业，财产被接管、冻结，破产状态。
1.6 卖方应提供高水平的设备，开关柜应至少是90年代的国际先进水平，在国内相应行业拥有良好业绩，证明是成熟可靠的产品。
如果该设备为卖方从国外公司引进的柜型，则卖方应具有国外品牌授权证明。
1.7 卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循相关的IEC标准或者中国国家标准。
1.8 在签定合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.9 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1.10 本技术规范书未尽事宜, 由供、需双方协商确定。
2.0 工程概况2.1 概述2.2 工程主要原始资料3.0 规范和标准380V低压开关柜及其相关电器应符合下列各现行标准的要求：IEC 60947 —低压空气断路器IEC 60439-1 —低压成套开关设备GB7251 —低压成套开关设备4.0 运行和设计条件4.1 设备运行的环境要求4.1.1 概述本条的目的在于强调设备应遵照的环境条件要求，因为这会影响卖方的设备的寿命、结构和运行可靠性。
(技术规范标准)低压开关柜及动力配电箱技术规范书
1总则1.1本设备技术规范适用于400V 低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。
动力配电箱的技术要求亦参照本规范执行。
1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。
1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。
如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。
1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification ），并有3C 认证检验报告、两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过桂网试运行，并通过产品鉴定。
2标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。
2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。
如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。
2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行本合同必须遵照执行的技术规范如下（但不限于此）：低压开关设备和控制设备》GB/T14048.1-93低压设备和控制设备》GB1408-93低压成套开关设备》GB7251-87低压抽出式成套开关设备》JB/T9661低压成套开关设备和控制设备》IEC439-1低压电器防护等级》GB4942.2-85电测量仪表装置设计技术规程》SDJ9-87导体和电器选择设计技术规定》SDGJ142.4上述法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
低压配电柜技术规范
低压配电柜技术规范一、引言低压配电柜在电力系统中起着至关重要的作用，它负责将电能分配到各个用电设备，保障电力的安全、稳定供应。
为了确保低压配电柜的性能和质量，制定一套严格的技术规范是必不可少的。
二、适用范围本技术规范适用于交流 50Hz、额定电压不超过 1000V 的低压配电柜的设计、制造、安装和调试。
三、引用标准低压配电柜的设计、制造和检验应符合以下相关标准：GB 72511-2013《低压成套开关设备和控制设备第 1 部分：总则》GB 72513-2017《低压成套开关设备和控制设备第 3 部分：对非专业人员可进入场地的低压成套开关设备和控制设备——配电板的特殊要求》GB/T 140481-2012《低压开关设备和控制设备第 1 部分：总则》GB/T 140482-2020《低压开关设备和控制设备第 2 部分：断路器》四、技术要求1、结构要求柜体应采用优质冷轧钢板或不锈钢板制作，厚度不小于 2mm，具备足够的强度和刚度，能够承受正常运行时的机械应力。
柜体防护等级应不低于 IP30，对于特殊环境要求，防护等级应相应提高。
柜门应具备良好的密封性能，门锁可靠，操作方便。
柜体内部应设置合理的安装梁和支撑件，便于电器元件的安装和布线。
2、电气性能要求主母线额定电流应根据实际需求确定，一般不小于 630A，额定短时耐受电流不小于 50kA（1s）。
分支母线额定电流应根据分支回路的负载确定，额定短时耐受电流不小于 30kA（1s）。
配电柜内的电器元件应符合相应的国家标准和行业标准，具备良好的电气性能和可靠性。
3、保护功能要求配电柜应具备短路保护、过载保护、漏电保护等功能。
短路保护装置应能在规定的短路电流下迅速切断电路，保护电器设备和线路不受损坏。
过载保护装置应能在负载超过额定电流一定倍数时及时动作，切断电路，防止设备过热损坏。
漏电保护装置的动作电流和动作时间应符合相关标准要求，确保人身安全。
4、接地要求柜体应设置可靠的接地装置，接地电阻应符合相关标准要求。
0.4KV低压开关柜(GGD)技术规范书0910
0.4kV低压开关柜（GGD）技术规范书1、总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。
1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。
若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。
1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。
1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。
必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。
1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。
必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。
1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。
1.8本技术规范书未尽事宜，由招投标双方协商确定。
2、参考标准IEC439-1《低压成套开关和控制设备》GB7251 《低压成套开关设备》ZBK36001 《低压抽出式成套开关设备》；上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
3、工作环境（1）海拔高度：2000m以下（2）最高环境温度：+40℃（3）最低环境温度：-25℃（4）最高月平均相对湿度：90%（25℃）（5）最大日温差：25℃（6）相对湿度日平均不大于95%月平均不大于90%（7）地震强度水平加速度：0.2g垂直加速度：0.1g整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法。
(技术规范标准)低压开关柜及动力配电箱技术规范书
1 总则1.1 本设备技术规范适用于400V低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。
动力配电箱的技术要求亦参照本规范执行。
1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。
1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。
如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。
1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C认证检验报告、两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过桂网试运行，并通过产品鉴定。
2 标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。
2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。
如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。
2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。
本合同必须遵照执行的技术规范如下（但不限于此）：《低压开关设备和控制设备》GB/T14048.1-93《低压设备和控制设备》GB1408-93《低压成套开关设备》GB7251-87《低压抽出式成套开关设备》JB/T9661《低压成套开关设备和控制设备》IEC439-1《低压电器防护等级》GB4942.2-85《电测量仪表装置设计技术规程》SDJ9-87《导体和电器选择设计技术规定》SDGJ142.4上述法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
低压开关柜技术规格书
山东天弘化学有限公司9万吨/年甲基丙烯酸甲酯及其配套工程项目低压开关柜技术规格书A1073A0-160000-002编制：李强校对：李璐审核：2012年11月1.概述1.1.用途本技术规格书适用于山东天弘化学有限公司9万吨/年甲基丙烯酸甲酯及其配套工程项目设计中选用的低压开关柜，其仅为设计、选材、制造、检验和试验的最低限度的基本记住要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规格书和工业标准的，并在相应工程或相似条件下运行超过2年，已证明安全可靠的优质产品。
1.2.标准和规范GB7251.1 低压成套开关设备和控制设备GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150 电气装置安装工程电气设备交接试验标准GB1207 电磁式电压互感器GB1208 电流互感器GB14048 低压开关设备和控制设备GB/T4942.2 低压电器外壳防护等级GB6829 剩余电流动作保护器的一般要求以上标准计规范应最新版本为准。
制造厂应遵循有效的规范来制造，并应具有国家的试验部门颁发的试验合格证书，以及相应的生产合格证，并应通过ISO9001质量体系认证。
1.3.中国石油集团东北炼化工程有限公司吉林设计院保留对本规格书增加、删除、修改的权利。
2.供货范围及卖方责任2.1.供货范围2.1.1.开关柜完整的低压开关柜，并按规定提供施工、检验和正常运行时所需的部件、材料、备品备件和专用工具。
2.1.2.备件卖方应提供为安装、试运和保证安全运行2年所需的备件。
2.1.3.专用工具一套完整的专用工具用于开关柜的搬运、试运、试验和维护，这些工具需有一个专用的工具箱。
2.2.卖方责任2.2.1.本规格书与相关法规、标准、数据表、图纸等之间的任何矛盾由吉林设计院负责澄清。
2.2.2.卖方不允许用假设来掩盖数据的不足，卖方有责任从买方或其它可靠来源来获取可靠信息。
2.2.3.为确保设备的正确安装、操作及维修，卖方应提供必须的或附加的工具、专用工具和附件清单，即使这些设备未在规格书或数据表中列出。
低压开关柜技术规范
（5）、色标：在低压开关柜内的动力线可采用连续油漆的色标。
6、开关柜的辅助导线
开关柜的柜内辅助导线采用国标铜质黑色导线，电压用1.5平方铜导线，电流用2.5平方铜导线。
GCS0.4kV
1600A
面
1
5
低压出线柜
GCS0.4kV
1000A
面
14
6
低压开关柜
GCS0.4kV
1000A
面
1
双电源切换柜
7
合计
面
26
总则
本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.
低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
u地震地面加速度：水平加速度不超过0.20g
垂直加速度不超过0.10g
u电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2%
u腐蚀性：有轻度盐雾
2、技术标准
GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。
3、技术参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 总则1.1 本设备技术规范适用于400V低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。
动力配电箱的技术要求亦参照本规范执行。
1.2 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。
1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。
如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。
1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification），并有3C 认证检验报告、两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过桂网试运行，并通过产品鉴定。
2 标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。
2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。
如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。
2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行。
本合同必须遵照执行的技术规范如下（但不限于此）：《低压开关设备和控制设备》 GB/T14048.1-93《低压设备和控制设备》 GB1408-93《低压成套开关设备》 GB7251-87《低压抽出式成套开关设备》 JB/T9661《低压成套开关设备和控制设备》 IEC439-1《低压电器防护等级》 GB4942.2-85《电测量仪表装置设计技术规程》SDJ9-87《导体和电器选择设计技术规定》SDGJ142.4上述法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
2.5当标准、规范之间出现矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案。
2.6所有螺栓、双头螺栓、管螺纹、螺栓夹及螺终应遵守国际标准化组织（ISO）和国际单位制（SI）的标准。
2.7 合同签订后20天，投标人应提出合同设备的设计、制造、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人，招标人确认。
3 工作与供货范围及供货设备数量3.1 工作及供货范围（1）400V低压开关柜设备的设计、制造、试验和供货；（2）与400V低压开关柜设备配套的设备及元器件的设计、制造、试验人供货；（3）安装400V低压开关柜设备所需的全部配件及安装材料；（4）提供备品备件、专用工具维护设备；（5）400V低压开关柜设备正常工作的其他附件；（6）全部设备包装运至电站安装现场工程师指定的地点，参加工地验收；（7）提供图纸、安装使用说明书、技术资料、试验资料等；（8）提供现场安装、试验、试运行的技术指导监督服务；（9）负责与它相关辅助设备、配套设备供货商之间的协调。
3.2 供货设备数量3.2.1 低压开关柜供货数量：3.2.2 备品备件3.2.3 卖方推荐的备品备件清单（价格不列入总价中）4 技术要求4.1 设备名称低压抽出式成套开关设备4.2 额定参数4.2.1 额定工作电压：400V4.2.2 额定绝缘电压：690V4.2.3 额定频率：50Hz4.2.4 额定冲击耐受电压（峰值）： 8kV4.2.5 额定电流：≤1000A4.2.6 额定短时耐受电流（方均根值）： 50-85Ka（1s）4.2.7 额定峰值耐受电流： 105kA（0.11s）4.2.8 额定限制短路电流： A4.2.9 额定熔断短路电流： A4.2.10 额定分散系数：4.3 技术性能要求4.3.1 柜架和外壳4.3.1.1 设备的柜架为垂直地面安装的自撑式组装结构。
4.3.1.2 柜体的结构应允许电缆从顶部和底部进入柜体。
4.3.1.3 柜架和外壳应用足够的强度和钢度，应能承受所安装元件重量及短路时所产生的电动力。
同时不因成套设备的吊装、运输等情况而变形，影响设备的性能。
4.3.1.4 外壳防护等级应不低于IP40。
且抽屉在试验位置、分离位置以及从一个位置向另一个位置移动时，仍应满足IP40的要求。
4.3.2 通风孔4.3.2.1 通风孔的设计和安装应使得当熔断器、断路器在正常工作时或在短路情况下没有电弧或可熔金属喷出。
4.3.2.2 通风孔的尺寸、形状有安装位置不应使整个外壳的强度有明显的下降。
4.3.2.3 通风孔的位置不应降低外壳的防护等级。
4.3.2.4 外壳顶部的通风孔应用覆板遮盖。
4.3.3 隔离4.3.3.1 利用隔板可将装置划分成几个隔室，如母线隔室、电缆隔室、功能单元隔室，以满足下述一种或几种要求：（1）防止触及邻近功能单元的带电部件；（2）抑制事故电弧的扩大；（3）防止外界物体从装置的一个隔室进到另一个隔室。
4.3.3.2 隔室之间的开孔应确保熔断器、断路器在短路分断时产生的气体不影响相邻隔室的功能单元的正常工作。
4.3.3.3 用作隔室的隔板可以是金属板或绝缘板，金属隔板应与保护接地导体可靠连接，金属隔板在人体碰撞时的变形不应减少其绝缘距离；绝缘隔板应为阻燃、不吸潮、不易碎裂的优质绝缘材料制成。
4.3.3.4 功能单元隔室中的隔板不应出短路分断时所产生的电弧或游离气体所产生的压力而造成损坏或永久变形。
4.3.4 元件要求4.3.4.1 柜架式断路器柜架断路器应符合下列主要技术要求：（1）为满足工程项目的初期、近期、远期的不同电负荷的变化，断路器应采用现场可调型，可调范围宽阔，可调参数包含：长延时的时间和倍数，短延时的时间和倍数，速断的倍数。
对重要负荷还应提供接地故障保护。
可以用控制单元上面的按键对电流进行微调（1A以内），可以根据断路器中的功率和电流设定卸载和再连接参数，可以显示最近十次脱扣和报警记录，可以在控制单元上面看到主触头磨损情况和操作次数，必须具有中文显示。
（2）为减少设备品备件的数量，断路器内的常用部件要求各规格可互换。
常用部件至少包含：脱扣器、合闸线圈、分励线圈、各种辅助触点。
供用户使用的辅助触点应满足4常开4常闭的要求。
（3）断路器应为模块化设计，增加或取消部分功能时，仅在内部进行，不应影响开关柜。
（4）断路器极限分断能力为65kA/400～415VAC，要求Ics=100%Icu。
（5）断路器必须可以两台叠装而不必留出安全距离。
（6）断路器必须是抗湿热产品。
（7）框架断路器应为施耐德MT等同档次国际知名品牌产品，并通过国家强制安全认证，即CCC（China Compulsory Certification）。
4.3.4.2 塑壳断路器塑壳断路器应符合下列主要技术要求：（1）为满足用电设备的可能变化，断路器应可以现场更换。
在相同级数的情况下，100A~250A应为相同尺寸，400A～630A应为相同尺寸。
（2）为减少备品备件的数量，断路器内的常用部件要求各规格可互换。
常用部件至少包含：脱扣器、合闸线圈、分励线圈、各种辅助触点。
（3）断路器应为模块化设计，增加或取消部分功能时，仅在内部进行，不应影响开关柜。
（4）断路器必须是抗湿热产品。
（5）断路器极限分断能力至少为25kA/400～415VAC，要求Ics=100%Icu。
（6）塑壳断路器应为施耐德NS等同档次国际知名品牌产品，并通过国家强制安全认证，即CCC（China Compulsory Certification）。
为了更好的保护系统设备，减少短路电流对设备的冲击及破坏，要求塑壳断路器能够快速切断故障短路电流，故障短路电流应在60ms内切断，大于25倍额定电流的故障电流可在10ms内切断；为保证系统的选择性，减少短路故障影响的范围，要求供货厂家提供完全选择性表格和级联配合表。
4.3.4.3 每台断路器在单元隔室中应有的接通，试验和断开位置。
4.3.4.4 所有同型号、同规格、同参数的断路器应能互换。
4.3.4.5 应提供合适的机构，以保证在缺抽出或替换断路器时，其一次和二次隔离触头安全断开或接通。
4.3.4.6 应提供适当的导轨，以便容易移动和插入可移动的断路器单元。
并应提供止挡或指示器以精确定位在“接通”和“试验”位置。
4.3.4.7 当断路器处于试验位置时，控制回路应允许就地操作。
4.3.4.8 当断路器处于试验或隔离位置时，断路器的远方操作回路应断开。
4.3.4.9 对塑壳断路器的操作手柄，应在抽出单元门关闭的情况下清晰地显示断路器是在合、分位置，并能在抽出单元门外操作断路器。
4.3.4.10 功能单元抽屉与母线的接触良好，适于频繁抽出、性能优良的产品。
二次隔离元件应选用航空隔离插头。
4.3.4.11 装于柜体上的继电器，应能防止断路器或其他电器设备正常操作振动而误动动作。
4.3.4.12 装在开关柜内的元件，应选择专业制造厂家的产品，对强制认证的元件应具有认证标志。
4.3.5 对备自投装置及测量表计的具体要求400V进线开关柜上配置1台备自投装置，用于400V两双电源的备自投。
对备自投装置及测量表计的具体配置见附图。
4.3.6 联锁应提供如下辅助开关和机械联锁：（1）安装一只位置开关，当断路器从“接通”位置抽出时应动作。
该位置开关在断路器回复到“接通”位置之前，它应保持在动作的位置上。
位置开关是用来使断路器从“接通”位置抽出时将断路器从“远方”变换到“就地”控制的。
（2）功能单元与小室的门必须设置机械联锁。
当主开关（断路器或熔断器式刀开关）处于分断位置，门才能打开，否则门打不开。
（3）为了防止未经允许的操作，主开关的操作机构应能使用挂锁将其锁在分断位置上，采用空气开关的应有防跳继电器。
（4）当特殊需要，可设置一个解锁机构，以便主开关处于接通位置时，也能将门打开。
（5）功能单元（抽屉）应设有独立的门，可实现关门操作；同时抽屉应有防跌落装置，防止操作时因用力过猛，发生抽屉跌落。
（6）主厂房内电源为直流220V，合闸线圈为直流220V。
要求控制回路及跳合闸线圈在额定直流电压80~120%变化范围内，设备应可靠的动作。
