灯具配光曲线知识

合集下载

配光曲线培训资料

配光曲线培训资料

配光曲线培训资料
配光曲线是摄影和照明领域中常用的概念,用来描述灯光的分布和
强度变化。

以下是一些配光曲线培训资料的建议内容:
1. 了解基本概念:配光曲线是指描述灯光分布和强度变化的曲线图,通常呈现在灯具的光功率分布图上。

学习者应先了解基础的配光曲
线知识,如光斑大小、亮度分布等。

2. 掌握不同类型的配光曲线:不同类型的灯具会有不同的配光曲线,如聚光灯、泛光灯、洗墙灯等。

学习者应了解每种类型的灯具的光
线投射方式和特点,以及对应的配光曲线。

3. 学习配光曲线的分析方法:学习者可以通过观察配光曲线来判断
灯光分布和强度变化是否符合实际需求。

培训资料应包含配光曲线
的分析方法和技巧,如如何判断光斑均匀性、亮度分布是否平衡等。

1
4. 实践演练:培训资料可以提供一些实践演练的案例,让学习者根据实际需求设计灯光方案,并通过分析配光曲线来评估方案的合理性和效果。

5. 案例分享:培训资料可以分享一些成功的灯光设计案例,包括配光曲线的设计和分析过程。

这些案例可以帮助学习者加深对配光曲线的理解,并提供实际应用的参考。

6. 工具使用:培训资料可以介绍一些常用的工具和软件,如灯具选择软件、配光曲线绘制工具等。

学习者可以通过这些工具更方便地进行配光曲线的设计和分析。

7. 定期答疑和讨论:培训过程中应设立定期的答疑和讨论时间,让学习者可以提问和分享经验。

这样可以帮助学习者更好地理解和应用配光曲线的知识。

2
以上是一些关于配光曲线培训资料的建议内容,希望对你有所帮助。

如果有其他问题,请随时提问。

3。

A120127-配光曲线和眩光知识

A120127-配光曲线和眩光知识

编辑课件ppt
6
一、 室内直接眩光的产生
图中眩光角所示方向内的光线是引起直接眩光的主要原因。所
以控制直接眩光就是控制此方向内光线的强度,也就是限制灯
具45°<γ<85°范围内的亮度。
编辑课件ppt
7
二、 灯具亮度曲线的绘制
1.要评价灯具的亮度是否合乎限制眩光的要求,首先要画出 灯具的亮度曲线; 然后把此曲线放在灯具亮度限制曲线表内 进行比较,看是否超出推荐的亮度。
编辑课件ppt
8
二、 灯具亮度曲线的绘制
2.下面是一个格栅灯(3 x T16 14W)在DIALux中的亮度数据:
编辑课件ppt
9
可以绘出C0和C90两个半平面亮度曲线,如下图:
编辑课件ppt
10
三、 《民用建筑照明设计标准》推荐的灯具亮度限制曲线
编辑课件ppt
11
上图是《民用建筑照明设计标准》根据CIE推荐的灯具亮度限 制曲线简化后的灯具亮度限制曲线表。其中A-H共八条限制曲线, 我们要根据实际情况选择一条和灯具的亮度曲线比较。
编辑课件ppt
15
编辑课件ppt
16
直接眩光限制质量等级 质量等级 眩光程度 适用场所举例

无眩光感 有特殊要求的高质量照明房间,如计算
机房、制图室等

有 轻 微 眩 照明质量要求一般的房间,如办公室和

候车室等

有眩光感 照明质量要求不高的房间,如仓库、厨
房等到
编辑课件ppt
12
四、 应用实例
假设我们要做一室内照明设计,具体要求是:平均照度 =1000 LX,眩光质量要求为II级。准备使用格栅灯(SITECO 5LF 117 7-3M 3 x T16 14W)。 我们可以通过灯具亮度限制曲线检验此格栅灯是否合乎要求 。 1.由已知条件:平均照度=1000 LX,眩光质量要求为II级。 可在附图2.1中选择E曲线为限制曲线。图中分1-2-3-4共四 个步骤,找到E限制曲线。

第5讲 配光曲线

第5讲 配光曲线

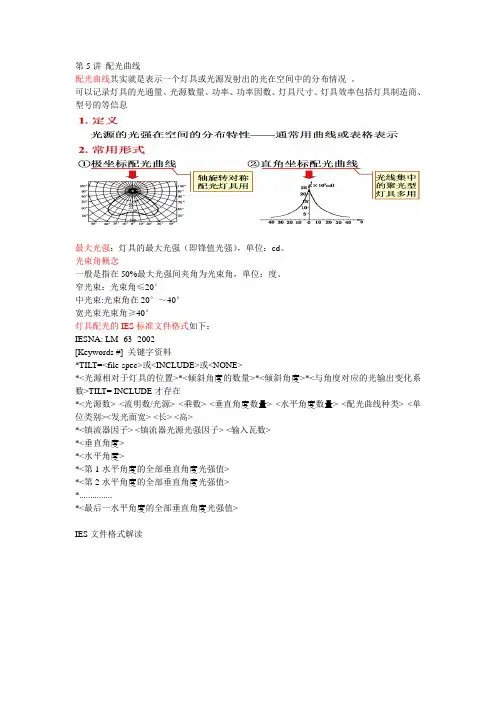

第5讲配光曲线
配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。

可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息
最大光强:灯具的最大光强(即锋值光强),单位:cd。

光束角概念
一般是指在50%最大光强间夹角为光束角,单位:度。

窄光束:光束角≤20°
中光束:光束角在20°~40°
宽光束光束角≥40°
灯具配光的IES标准文件格式如下:
IESNA: LM- 63- 2002
[Keywords #] 关键字资料
*TILT=<file-spec>或<INCLUDE>或<NONE>
*<光源相对于灯具的位置>*<倾斜角度的数量>*<倾斜角度>*<与角度对应的光输出变化系数>TILT= INCLUDE才存在
*<光源数> <流明数/光源> <乘数> <垂直角度数量> <水平角度数量> <配光曲线种类> <单位类别><发光面宽> <长> <高>
*<镇流器因子> <镇流器光源光强因子> <输入瓦数>
*<垂直角度>
*<水平角度>
*<第1水平角度的全部垂直角度光强值>
*<第2水平角度的全部垂直角度光强值>
*...............
*<最后一水平角度的全部垂直角度光强值>
IES文件格式解读
指上向量,C系统。

配光曲线详细讲解较详细

配光曲线详细讲解较详细

配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
配光曲线详细讲解较详细
目前公司有一套国际先进的 灯具配光曲线测试系统
用于卤钨灯、汽车灯、金 卤灯、射灯、半导体发光器 件等灯具的配光曲线、光强 数据、光束角、等效光通量 测量。
整个测试过程由计算机自 动控制完成,操作简单 .并且 能够提供Dialux、AGI32等 照明设计软件所需的插件。
配光曲线详细讲解较详细
❖ 水平面0°-180°剖面和水平面90°-270°剖面
配光曲线详细讲解较详细
❖另外一个说法: -180°的这个C面,对与不对称 的灯具,经常说0°C面,30°C面。
配光曲线详细讲解较详细 下图中的度数与对应的颜色表示的是不同的C面
配光曲线详细讲解较详细
全角:发光立体角换算出 的角度,也叫平面角
配光曲线详细讲解较详细
❖ 测试系统可以给我们提供更多的专业数据,用于 一些高端的市场与需求。
配光曲线详细讲解较详细
❖ 光源的光通量、色温、光谱等参数是由积分球提 供的。
配光曲线详细讲解较详细
通过配光曲线计算照度公式为: 在公司提供的配光曲线上找到相应的C面,还有对应的
角度,找出他的数值。(假设你找到的数值为80) 确定你需要的光源的光通量,比如400W的低色温金卤
配光曲线详细讲解较详细 眩光主要有两类:
直接眩光和反射眩光。 • 直接眩光是由灯或灯具过高的亮度直接进入视野造成的。
• 反射眩光是指由视野中的光泽表面反射所产生的眩光。
• 预防直接眩光,其实就是限制视野内灯或的光线是引起直接眩光的主要原因。 所以控制直接眩光就是控制此方向内光线的强度,也就是 限制灯具45°<γ<85°范围内的亮度。

LED照明配光曲线解读

LED照明配光曲线解读

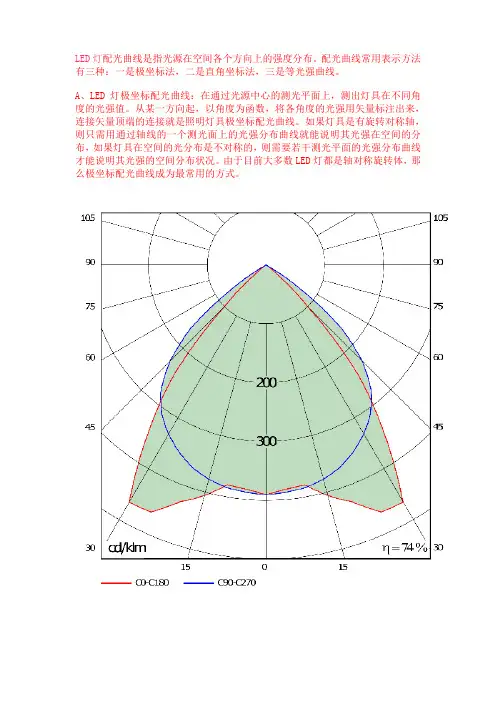

LED灯配光曲线是指光源在空间各个方向上的强度分布。

配光曲线常用表示方法有三种:一是极坐标法,二是直角坐标法,三是等光强曲线。

A、LED灯极坐标配光曲线:在通过光源中心的测光平面上,测出灯具在不同角度的光强值。

从某一方向起,以角度为函数,将各角度的光强用矢量标注出来,连接矢量顶端的连接就是照明灯具极坐标配光曲线。

如果灯具是有旋转对称轴,则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布,如果灯具在空间的光分布是不对称的,则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。

由于目前大多数LED灯都是轴对称旋转体,那么极坐标配光曲线成为最常用的方式。

B、LED灯直角坐标配光曲线:对于聚光型灯具,由于光束集中在十分狭小的空间立体角内,很难用极坐标来表达其光强度的空间分布状况,就采用直角从配光曲线表示法,以竖轴表示光强,以横轴表示光束的投角,如果是具有对称旋转轴的灯具则只需一条配光曲线来表示,如果是不对称灯具则需多条配光曲线表示。

C、LED灯光强曲线图:将光强相等的矢量顶端连接起来的曲线称为等光强曲线,将相邻等到光强曲线的值按一定比例排列,画出一系列的等光强曲线所组成类似于等高线地图的图,称为等光强曲线图。

常用的图有圆形曲线图,矩形曲线图与正弧曲线图,由于矩形曲线图既能说明灯具的光强分布,又能说明光量的区域分布,所以目前投光灯
具常常采用矩形曲线图。

灯具配光曲线的认识基础知识

灯具配光曲线的认识基础知识

灯具配光曲线的认识基础知识一、基本概念定义:配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。

它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。

当然最关键的还是记录了灯具在各个方向上的光强。

二、配光曲线的分类配光曲线按照其对称性质通常可分为:轴向对称、对称和非对称配光。

轴向对称:又被称为旋转对称,指各个方向上的配光曲线都是基本对称的,一般的筒灯、工矿灯都是这样的配光。

对称:当灯具C0°和C180°剖面配光对称,同时C90°和C270°剖面配光对称时,这样的配光曲线称为对称配光非对称:就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。

配光曲线按照其光束角度通常可分为:窄配光(< 20°) 中配光(20°> 40°)宽配光(> 40°)其实也没有严格的定义,各个厂家的对宽、中、窄的定义也略有不同。

说了半天的定义和分类。

下面我们来看点实在的东西――支架的配光曲线图:图1就是我们最为常见的极坐标配光曲线图了,要想读懂它首先要知道T和A这2条曲线分别来自哪在图形下面有注释:T= C0°-180°A= C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。

z0°-180°组成了一个剖面,T就是表示光在这个剖面上的分布情况。

在支架中C0°-180°一般被定义为垂直与灯管方向的。

同理A就是表示光在C90°-270°剖面上的分布情况。

如图3:知道了T和A两条曲线表示的剖面后,我们继续看看这每条曲线是如何来的。

极坐标图的原点(同心圆圆心处)为灯具发光面的中心;每个同心圆表示一个光强值,越靠外圈光强越大;图中的各个角度值就是这个剖面上的垂直角度了,向下方向被定义为0°如图4:注意一点:图4有个 cd/1000 lm 的单位,这表示这是一个以千流明为标准的配光,实际的光强需要换算才能得到(如何换算不用说了吧,1000 lm下是50 cd,2000 lm就是100 cd咯!)。

配光曲线知识精讲

配光曲线知识精讲

配光曲线分类表
二、配光曲线的坐标系统
普通最常用的和国际照明委员会推荐的 (CIE,1973b)是C-γ坐标系统,如下图。 C代表经度平面角度,角γ代表倾斜角度, 系统的轴穿过灯具的中心。角γ从最低点开 始计量。 对泛光灯具使用最广泛的是V-H系统。
坐标系统
°
系统
坐标系统
对于旋转对称灯具的配光,一般用极坐标或直 角坐标的配光曲线,如下图:
°
° ° ° °
° ° ° °
光 强(cd)
°
°
°
°
°
直角 坐标
°
°
°
°
°
极坐 标
°
三、配光曲线的绘制方法
定义:用以表示灯具在各方向的光度大小的曲线图。 绘制方法: 以灯具中心点作为极坐标之原点,垂直向下画一直线作为 极轴,以原点为圆心,以极轴为半径向右转动90°,用 以标示该灯具下半部右边的配光曲线。 因为灯具均为左右两边对称,故其左边之配光曲线可依对 称原理绘制而成。 自原点至曲线上某一点之长度即你表灯具在该方向上的光 度。通常在极轴上所标示之光度大小是指光通量每1000 流明(lm)的烛光数(cd),即cd/1000lm。 先以照度计在灯具四周,离光源等距离之H处测得E值, 再代入下列公式即可求得I值。
2 2 2 2
En
Eh 被照点
Ev
五、配光曲线用途
一般照明设计时用来求某点的直射照度, 如: 有一100W灯泡,光通量为F=1600lm,其 配光曲线如下图,试求在灯泡垂直下方1m、 2m处的照度为多少?
光强 照度
1600 160 (cd ) 1000 I 160 E1 2 2 160 ( LUX ) r 1 I 100

光学应用之灯具配光曲线知识

光学应用之灯具配光曲线知识

光学应用之灯具配光曲线知识R&D---黄敏飞一、配光曲线的定义与表示方法•1、配光曲线的定义:灯具按光分布特性进行分类,基本上分为二大类。

一类是以欧洲CIE(国际照明委员会)灯具分类法为代表的光通分类法,以上下半球所含百分比光通量多少去划分配光;另一类是以美国IES(国际照明学会)为代表的灯具BZ分类法,也即光强分类法,它是指光源(或灯具)在空间各个方向的光强分布。

目前大多数灯具都是按光强分布来做配光曲线表述。

•2、配光曲线的表示方法:配光曲线一般有三种表示方法:一是极坐标法,二是直角坐标法,三是等光强曲线。

在通过光源中心的测光平面上,测出灯具在不同角度的光强值。

从某一方向起,以角度为函数,将各角度的光强用矢量标注出来,连接矢量顶端的连接就是照明灯具极坐标配光曲线。

如果灯具是有旋转对称轴,则只需用通过轴线的一个测光面上的光强分布曲线就能说明其光强在空间的分布,如果灯具在空间的光分布是不对称的,则需要若干测光平面的光强分布曲线才能说明其光强的空间分布状况。

A、极坐标配光曲线对于聚光型灯具,由于光束集中在十分狭小的空间立体角内,很难用极坐标来表达其光强度的空间分布状况,就采用直角从配光曲线表示法,以竖轴表示光强图I,以横轴表示光束的投角,如果是具有对称旋转轴的灯具则只需一条配光曲线来表示,如果是不对称灯具则需多条配光曲线表示。

B、直角坐标配光曲线将光强相等的矢量顶端连接起来的曲线称为等光强曲线,将相邻等到光强曲线的值按一定比例排列,画出一系列的等光强曲线所组成的图称为等到光强图,常用的图有圆形网图,矩形网图与正弧网图。

由于矩形网图既能说明灯具的光强分布,又能说明光量的区域分布,所以目前投光灯具采用的等光强曲线图都是矩形网图,这里将不作介绍。

C、光强曲线图二、灯具(CIE)配光曲线分类•根据国际分类,照明灯具的配光方式可依其向上光通量与向下光通量区分为直接照明(向下光通量占90-100%)、半直接照明(向下光通量占60-90%)、全般扩散照明(向下光通量占40-60%)、半间接照明(向下光通量占10-40%,向上光通量占60-90%)及间接照明(向下仅占0-10%,向上占90-100%)等五种,如表:配光曲线分类表效果图示也就是说从上面配光曲线表可把灯具分为以下几类(室内照明):•1、直接照明类灯具•这种灯具的效率很高,可以使灯具光通量的绝大部分充分利用,光损失较少,一般情况下灯具的效率可达80%以上。

如何看配光曲线 图文解读

如何看配光曲线 图文解读

如何看配光曲线图文解读配光曲线的定义:配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。

它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。

当然最关键的还是记录了灯具在各个方向上的光强。

配光曲线的分类:配光曲线按照其对称性质通常可分为:轴向对称、对称和非对称配光。

轴向对称:又被称为旋转对称,指各个方向上的配光曲线都是基本对称的,一般的筒灯、工矿灯都是这样的配光。

对 称:当灯具C0°和C180°剖面配光对称,同时C90°和C270°剖面配光对称时,这样的配光曲线称为对称配光非 对 称:就是指C0°-180°和C90°- 270°任意一个剖面配光不对称的情况。

配光曲线按照其光束角度通常可分为:窄配光 (< 20°)中配光 (20°> 40°)宽配光 (> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。

说了半天的定义和分类。

下面我们来看点实在的东西——支架的配光曲线图:T = C0°-180°A = C90°-270°这里的第一张图就是我们最为常见的极坐标配光曲线图了,要想读懂它首先要知道T和A这2条曲线分别来自哪。

在图形下面有注释:T = C0°-180°A = C90°-270°这个C表示的是水平面的角度(立体角是由水平角度和垂直角度2个角度组成)。

0°-180°组成了一个剖面,T就是表示光在这个剖面上的分布情况。

在支架中C0°-180°一般被定义为垂直与灯管方向的。

同理A就是表示光在C90°-270°剖面上的分布情况。

如下图:知道了T和A两条曲线表示的剖面后,我们继续看看这每条曲线是如何来的。

灯光配光曲线

灯光配光曲线

配光曲线的定义:配光曲线其实就是表示一个灯具或光源发射出的光在空间中的分布情况。

它可以记录灯具的光通量、光源数量、功率、功率因数、灯具尺寸、灯具效率包括灯具制造商、型号的等信息。

当然最关键的还是记录了灯具在各个方向上的光强。

配光曲线的分类:配光曲线按照其对称性质通常可分为:轴向对称、对称和非对称配光。

轴向对称:又被称为旋转对称,指各个方向上的配光曲线都是基本对称的,一般的筒灯、工矿灯都是这样的配光。

对称:当灯具C0°和C180°剖面配光对称,同时C90°和C270°剖面配光对称时,这样的配光曲线称为对称配光非对称:就是指C0°- 180°和C90°- 270°任意一个剖面配光不对称的情况。

配光曲线按照其光束角度通常可分为:窄配光( 40°)宽配光(> 40°)其实也没有严格的定义各个厂家的对宽、中、窄的定义也略有不同。

如何看配光曲线图任何灯具在空间各方向上的发光强度都不一样,我们可以用数据或图形把照明灯具发光强度在空间的分布状况记录下来,通常我们用纵坐标来表示照明灯具的光强分布,以坐标原点为中心,把各方向上的发光强度用矢量标注出来,连接矢量的端点,即形成光强分布曲线,也叫配光曲线。

因为大部份的灯具的形状是轴对称的旋转体,其发光强度在空间的分布也是轴对称的。

所以,通过灯具轴线取任一平面,以该平面内的光强分布曲线来表明照明灯具在整个空间的分布就够了。

如果照明灯具发光强度在空间的分布是不对称的,例如长条形的荧光灯具,则需要用若干测光平面的光强度分布曲线来说明空间光分布。

取同灯具长轴相垂直的通过灯具中心下垂线的平面为C0平面,与C0平面垂直且通过灯具中心的下垂线的平面为C90平面。

至少要用C0、C90两个平面的光强分布说明非对称灯具的空间配光。

为了便于对各种照明灯具的光分布特性进行比较,统一规定以光通量为1000流明(lm)的假想光源来提供光强分布数据。

灯具配光曲线知识

灯具配光曲线知识

指导照明设计
配光曲线为照明设计师提供了灯具选 择的依据,帮助设计师根据照明需求 和场景选择合适的灯具。
配光曲线的分类
直射配光曲线
01
描述灯具发出的光线直接投射在目标上的光强分布,适用于需
要定向照射的场合。
扩散配光曲线
02
描述灯具发出的光线经过散射后均匀照射在较大区域的光强分
布,适用于需要均匀照明的场合。
色彩调节
提供多种色温和色调的选择,满足不同场合和氛围的 照明需求。
动态照明效果
实现灯光的动态变化和互动,增强视觉效果和艺术感。
THANKS FOR WATCHING
感谢您的观看
04 灯具配光曲线的实例分析
LED灯具的配光曲线分析
LED灯具的配光曲线通常呈定向 性,具有较高的光束角和较窄 的照射范围。
LED灯具的配光曲线可以通过不 同的光学透镜和反射器进行调 节,以实现不同的照明效果。
LED灯具的配光曲线通常具有较 高的发光效率,能够提供较高 的照明强度。
LED灯具的配光曲线可以通过不 同的颜色温度调节,以实现不 同的色温效果。
计算机模拟法是利用计算机软 件模拟灯具的光学性能,生成
配光曲线的方法。
计算机模拟法可以通过建立 灯具的三维模型,在计算机 上模拟光线的传播和散射过 程,得出光强分布数据。
计算机模拟法可以快速、方便 地生成配光曲线,且成本较低,
但需要专业的软件和技能。
03 灯具配光曲线的应用
照明设计
确定照明需求
根据空间的功能和使用需求,确定所需的照度、均匀度、色温等 参数。
高压钠灯具的配光曲线分析
高压钠灯具的配光曲线通常 呈椭球形,具有较大的光束 角和较宽的照射范围。

《灯具配光曲线解说》课件

《灯具配光曲线解说》课件
适的照明环境。
室外型配光曲线通常用于道路、 广场、公园等室外场所,要求光 线具有一定的照射角度和强度, 以满足照明需求并减少光污染。
CHAPTER 02
灯具配光曲线的绘制方法
测量设备与测量方法
测量设备
包括光度计、角度计、支架、灯 具等。
测量方法
在标准测试条件下,使用光度计 和角度计测量灯具的光通量、光 束角等参数,并记录数据。
《灯具配光曲线解说 》ppt课件
contents
目录
• 灯具配光曲线的基本概念 • 灯具配光曲线的绘制方法 • 常见灯具配光曲线的特点 • 灯具配光曲线在照明设计中的应用 • 实际应用案例分析
CHAPTER 01
灯具配光曲线的基本概念
什么是灯具配光曲线
灯具配光曲线是描述灯具发光角 度和强度的曲线图,用于表示灯
由于灯具制作工艺、光学元件 等因素,实际配光曲线与理论
配光曲线可能存在偏差。
眩光
当灯具的亮度过高,或光束角 过窄时,容易产生眩光,影响
视觉舒适度。
CHAPTER 03
常见灯具配光曲线的特点
蝙蝠翼型配光曲线
总结词
光线分布集中,两侧光线强度迅速衰减。
详细描述
蝙蝠翼型配光曲线具有较高的光强集中度,主要光线集中在中心区域,两侧的 光线强度迅速衰减,这种配光曲线适用于需要重点照明和突出特定区域的场景 ,如舞台照明、展台照明等。
提高舒适度
合理的配光设计能够减少眩光和阴影 效应,使照明更加舒适,减轻视觉疲 劳。
节约能源与提高能效
节约能源
通过精确控制灯具的光束角和光强分布,可以减少过度照明或无效照明的情况,从而节 约能源。
提高能效
合理的配光设计可以使灯具在单位时间内产生更多的有效光照,从而提高灯具的能效。

灯具的配光曲线

灯具的配光曲线

灯具的配光曲线
灯具配光曲线是一种简称,其全称为灯具光强分布曲线,是一种表述灯具出射光线在空间各个方向的光强分布特性的方法。

描述这种分布需要两方面的参数,第一是以灯具为中心的空间角度的定义和表示方法,第二就是各个角度上的光强。

两者结合起来后就是目前常用的灯具光强分布的极坐标图、直角坐标图和圆形或正弦形等光强图。

极坐标图和直角坐标图是取通过发光体/灯具光轴的一个或数个截面的配光曲线,灯具配光曲线通常选取的截面见下图。

可以以某个或多个截面上确定的角度与相关角度上光强数值的极坐标图或直角坐标图等表示灯具的空间配光特性。

若发光体/灯具具有关于光轴的旋转对称的光分布,那么一个截面的配光曲线就可以了;若光分布具有两面对称性,用两个相互垂直的特征截面表示;若光分布是不对称分布的,那么要用更多截面的配光曲线才能表示清楚。

灯具配光曲线通常选取的截面示意图
乳白罩吸顶安装灯盘
敞开式金属反射器工矿灯
旋转对称的光分布
工业用白漆反射器荧光灯灯具
两面对称的光分布
带镜面反射器荧光灯凹槽灯 一面对称的光分布。

灯具配光曲线知识

灯具配光曲线知识
ห้องสมุดไป่ตู้
机房、制图室等

有 轻 微 眩 照明质量要求一般的房间,如办公室和

候车室等

有眩光感 照明质量要求不高的房间,如仓库、厨
房等到
四、 应用实例
假设我们要做一室内照明设计,具体要求是:平均照度=1000 LX,眩光质量要求为II级.准备使用格栅灯〔SITECO 5LF 117 7-3M 3 x T16 14W〕. 我们可以通过灯具亮度限制曲线检验此格栅灯是否合乎要求. 1.由已知条件:平均照度=1000 LX,眩光质量要求为II级.可 在附图2.1中选择E曲线为限制曲线.图中分1-2-3-4共四个步 骤,找到E限制曲线.
灯具配光曲线知识 ~arvin~
一、配光曲线图例分析
配光曲线从它的对称性质来说可以分为:轴向对称、对称和非 对称3种.
投光类灯具还可以根据其光束的宽窄分为:窄光束;宽光束; 中等光束等.
一般来说: 窄 光 束:光束角<20° 中等光束:光束角:20°~40° 宽 光 束:光束角:>40°
例1:管形荧光灯的配光曲线<两剖面形成的曲线>
三、 《民用建筑照明设计标准》推荐的灯具亮度限制曲线
上图是《民用建筑照明设计标准》根据CIE推荐的灯具亮度限 制曲线简化后的灯具亮度限制曲线表.其中A-H共八条限制曲线, 我们要根据实际情况选择一条和灯具的亮度曲线比较.
直接眩光限制质量等级 质量等级 眩光程度 适用场所举例

无眩光感 有特殊要求的高质量照明房间,如计算
二、 灯具亮度曲线的绘制
1.要评价灯具的亮度是否合乎限制眩光的要求,首先要画出灯 具的亮度曲线; 然后把此曲线放在灯具亮度限制曲线表内进 行比较,看是否超出推荐的亮度.
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

例1:管形荧光灯的配光曲线(两剖面形成的曲线) T—(0°-180°)水平面配光 A—(90°-270°)水平面配光
相关图片如下:等照度线(lux/1000lm) (极坐标图)
2020/5/4
水平面0°-180°剖面和水平面90°-270°剖面,(常听此类说法 :水平面配光和垂直面配光,容易让人误解。)如下图:
2020/5/4
一、配光曲线图例分析
• 配光曲线从它的对称性质来说可以分为:轴向对称、对称和非 对称3种。
• 投光类灯具还可以根据其光束的宽窄分为:窄光束;宽光束; 中等光束等。 一般来说: 窄 光 束:光束角<20° 中等光束:光束角:20°~40° 宽 光 束:光束角:>40°
2020/5/4
2020/5/4
二、 灯具亮度曲线的绘制
2.下面是一个格栅灯(3 x T16 14W)在DIALux中的亮度数 据:
2020/5/4
可以绘出C0和C90两个半平面亮度曲线,如下图:
2020/5/4
三、 《民用建筑照明设计标准》推荐的灯具亮度限制曲线
2020/5/4
上图是《民用建筑照明设计标准》根据CIE推荐的灯具亮度限 制曲线简化后的灯具亮度限制曲线表。其中A-H共八条限制曲线, 我们要根据实际情况选择一条和灯具的亮度曲线比较。
2020/5/4
2020/5/4
Байду номын сангаас
2、把此格栅灯C0和C90两个平面亮度曲线绘制在附图2.1中, 和E曲线进行比较。如下图:
3. 灯具的亮度分布曲线全面落在限制曲线的左边,即在每个γ角 内灯具的亮度都小于限制值,符合眩光限制的要求。也就是说在 1000 LX的使用照度下,使用此格栅灯能达到眩光II级的要求。
直接眩光限制质量等级 质量等级 眩光程度 适用场所举例
Ⅰ Ⅱ Ⅲ
2020/5/4
无眩光感 有特殊要求的高质量照明房间,如计算 机房、制图室等
有 轻 微 眩 照明质量要求一般的房间,如办公室和

候车室等
有眩光感 照明质量要求不高的房间,如仓库、厨 房等到
四、 应用实例
假设我们要做一室内照明设计,具体要求是:平均照度 =1000 LX,眩光质量要求为II级。准备使用格栅灯(SITECO 5LF 117 7-3M 3 x T16 14W)。 我们可以通过灯具亮度限制曲线检验此格栅灯是否合乎要求 。 1.由已知条件:平均照度=1000 LX,眩光质量要求为II级。 可在附图2.1中选择E曲线为限制曲线。图中分1-2-3-4共四 个步骤,找到E限制曲线。
2020/5/4
“0-180”这种表示方法不是指“0到180度”,而是“0度和180 度组成的这个面”
2020/5/4
二、室内照明直接眩光控制
(灯具亮度限制曲线法)
室内眩光主要有两类:直接眩光和反射眩光。直接眩光 是由灯或灯具过高的亮度直接进入视野造成的。反射眩光是 指由视野中的光泽表面反射所产生的眩光。预防直接眩光, 其实就是限制视野内灯或灯具的亮度。
2020/5/4
2020/5/4
2020/5/4
一、 室内直接眩光的产生
2020/5/4
图中眩光角所示方向内的光线是引起直接眩光的主要原因。所 以控制直接眩光就是控制此方向内光线的强度,也就是限制灯 具45°<γ<85°范围内的亮度。
二、 灯具亮度曲线的绘制
1.要评价灯具的亮度是否合乎限制眩光的要求,首先要画出 灯具的亮度曲线; 然后把此曲线放在灯具亮度限制曲线表内 进行比较,看是否超出推荐的亮度。
