插损与回损
光纤检验标准
光纤检验标准光纤连接器作为一种重要的光纤通信部件，其质量与性能直接影响到整个通信系统的稳定性和可靠性。
因此，对光纤连接器进行严格的检验标准至关重要。
本文将对光纤检验标准进行详细介绍，以保证光纤连接器的性能和质量。
一、光纤连接器完整性检验标准完整性检验主要确保光纤连接器的各个零部件齐全，与相应的设计、制造要求一致，加工质量符合相关技术文件要求。
此外，测试数据、标贴、条码等也应无误。
二、光纤连接器外观检验标准1.各个部件平滑、洁净、无脏污及毛刺，无伤痕和裂痕，颜色鲜亮、一致性好。
2.各零部件组合严密、平整，连接头与适配器的插入和拔出平顺、轻巧，卡子有力、弹性好、插拔正常。
3.光缆外观平滑光亮，无杂质，无破损，印字清晰，颜色与产品要求相符。
三、光纤连接器性能检验标准1.插损：光纤连接器的插入损耗应符合相关技术标准，确保信号传输的稳定性。
2.回损：光纤连接器的回损应符合相关技术标准，保证信号的反射性能。
四、光纤连接器组装性能检验标准1.插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。
2.散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。
3.压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。
五、光纤连接器端面检验标准根据附录1《光纤连接器端面检验规范》进行检验，确保光纤连接器端面的质量和性能。
六、光纤连接器包装检验标准包装盒上应具备：产品名称、型号、生产批次、生产日期、公司注册商标、执行标准号、环保标识、产品说明书等。
包装要完整，不能有破损、挤压、变形、脏污等外观不良。
总之，光纤连接器的检验标准涵盖了完整性、外观、性能、组装性能、端面和包装等方面。
只有通过严格的检验，才能确保光纤连接器的质量和性能，为光纤通信系统提供稳定的保障。
在实际生产过程中，企业应根据这些检验标准进行生产，以满足市场需求和客户要求。
什么是插入损耗和回波损耗？
什么是插入损耗和回波损耗？下面这个图，你觉得会引起多大的插入损耗和反射回波损耗？或者说此种连接是否可引导光正常通过。
在光纤通信中，插入损耗和回波损耗是评估一些光纤器件间端接质量的两个重要指标，比如光纤连接器、光纤跳线、尾纤等。
什么是插入损耗？插入损耗是Insertion Loss（通常简称为IL），主要是指光纤中两个固定点之间损耗的光的度量。
可以理解为光通信系统光纤链路中由于光器件的介入而引起的光功率的损失，单位是dB。
计算公式： IL=-10 lg（Pout /Pin）， Pout 为输出光功率，Pin 为输入光功率。
插入损耗的数值越小表示性能越好，例如，插入损耗为0.3dB优于0.5dB。
一般来说，熔接和手动连接之间的衰减差异（小于0.1 dB）会小于光纤连接器之间的连接。
数据中心光纤布线的建议的最大dB损耗量：LC多模光纤连接器最大为15dB，LC单模连接器为最大15dB，MPO/MTP多模光纤连接器最大为20dB，MPO/MTP单模光纤连接器最小为30dB。
什么是回波损耗？当光纤信号进入或离开某个光器件组件时（例如光纤连接器），不连续和阻抗不匹配将导致反射或回波，反射或返回的信号的功率损耗，即为回波损耗，Return Loss（简称RL）。
插入损耗主要是测量当光链路遇到损耗后的结果信号值，而回波损耗则是对光链路遇到组件接入时对反射信号损耗值的测量。
计算公式：RL=-10 lg（P0/P1）, P0表示反射光功率，P1表示输入光功率。
回波损耗值表示为dB，通常为负值，因此回波损耗值越大越好，典型规格范围为-15至-60 dB。
按照行业标准，Ultra PC抛光光纤连接器的回波损耗应大于50dB，斜角抛光的回波损耗通常大于60dB。
PC类型应大于40dB。
对于多模光纤，典型的RL值介于20至40 dB 之间。
影响因素有哪些？1.端面质量和清洁度光纤端面缺陷（划痕，凹坑，裂缝）和颗粒污染等都会直接影响连接器的性能，从而导致不良的IL/RL。
插损与回损
製作： 日期：
插入損耗
插入損耗（Insertion Loss）：是指在傳輸系統的某處由於 元件或器件的插入而發生 的負載功率的損耗，它表示為 該元件或器件插入前所接收到的功率與插入后同一負載所
接收到的功率以分貝（dB）為單位的比值。
計算式：
IL lg Pout Pin
計算式：
RL lg P0 P1
（P0表示反射光功率，P1表示輸入光功率，單位為dB）
IL&RL與連接器性能
Pin(P1)
Pout
IL lg Pout Pin
RL lg P0 P1
P0
光纖通信要盡可能的減少傳輸過程中的損耗，以光纖跳線 為例：在輸入光功率恒定為1的情況下，Pout越大、P0越小 就表lg x 是一個反比 例函數，隨著x增大y值反而會減小， 反應在計算式中Pout越大IL越小， P0越小RL越大—— IL越小，RL越大，連接器的性能越好。
IL的類型與產生原因
光纖連接器的插入損耗是由光纖固有損耗和端接損耗引起 的，而固有損耗主要包括光纖吸收損耗和瑞利散射損耗。 目前光纖的製造技術可以使光纖的固有損耗在1550nm附 近降到0.2dB/km，而光纖跳線的長度通常為10m左右，因 此光纖跳線的固有損耗幾乎可以忽略不計，故光纖連接器 的插入損耗主要取決於光纖跳線的端接損耗。
（Pout表示輸出光功率，Pin表示輸入光功率，單位為dB）
回波損耗
回波損耗（Return Loss）：當高頻信號在電纜及通信設 備中傳輸時，遇到波阻抗不均勻點時，就會對信號形成反 射，這種反射不但導致信號的傳輸損耗增大，並且會使傳 輸信號畸變，對傳輸性能影響很大，這種由信號反射引起 的衰減被稱為回波損耗。
谈一谈光纤连接器插入损耗和回波损耗以及如何优化它们？
谈一谈光纤连接器插入损耗和回波损耗以及如何优化它们？编者注：连接器损耗相对来讲是一个比较难权衡的一个参数，尤其是当没有明确的指标时。
比较连接器只是一个无源器件。
本文简要介绍了光纤连接器的损耗以及优化方式。
本文由光纤电火花写作。
连接器性能直接到影响光传输质量，因此，为保证光纤链路信号高效传输，通常使用插入损耗（Insertion Loss）和回波损耗（Return Loss）这两个关键的光学性能指标对其进行评估。
本文将重点讨论影响两种损耗的主要因素及其优化方法。
插入损耗和回波损耗的概念插入损耗是什么？在电信领域，插入损耗指在传输系统的某处由于某器件的插入而发生的信号功率的损耗，通常指衰减，用来表示端口的输出光功率与输入光功率之比，以分贝（dB）为单位。
显然，插入损耗值越低，表明插入损耗性能越好。
回波损耗是什么？回波损耗是指由于传输链路的不连续性，部分信号传输时反射回到信号源所产生的功率损耗。
这种不连续性可能是与终端负载不匹配，或者与线路中插入的设备不匹配。
回波损耗比较容易误解成回波带来的损耗，实际上它指的是回波本身的损耗，即回波被损耗的越大，回波就越小。
它表示传输线端口的反射波功率与入射波功率之比，以分贝为单位，一般是正值。
因此，回波损耗的绝对值越高，反射量越小，信号功率传输越大，即RL值越高，光纤连接器的性能越好。
影响插入损耗和回波损耗的因素单根光纤跳线直连是最理想的光纤路径，此时损耗最小，即A、B两端间不受干扰的一根直连光纤。
然而，通常情况下，光纤网络需要连接器来实现模块化和路径分割。
因此，理想的低插入损耗和高回波损耗性能会由于以下三个原因大打折扣。
端面质量和清洁度显然，划痕、凹坑、裂纹、颗粒污染这类光纤端面缺陷会直接影响其性能，导致较高插入损耗和较低回波损耗。
任何阻碍光信号在光纤之间传输的不正常情况都会对这两种损耗产生不良影响。
端面清洁度对比连接器插芯对中定位偏差光纤连接器的主要作用是快速连接两根光纤，保证两根纤芯之间准确对齐，实现两个光纤端面精密对接，使发射光纤输出的光功率最大限度地耦合到接收光纤中。
25ge的光模块 插损 回损
25GE光模块的插损与回损问题分析1. 概述在现代通信领域中，光模块作为光通信网络中不可或缺的组成部分，其性能直接关系到整个网络的传输效率和稳定性。
而光模块的插损和回损是评价光模块性能的重要指标，对于25GE光模块而言尤为关键。
本文将对25GE光模块的插损与回损问题展开分析，探讨其原因和解决方法。
2. 25GE光模块的基本原理25GE光模块是指在25Gbps传输速率下的光电转换模块，通常包括激光器、调制器、解调器、接收器等组件。
其工作原理是利用激光器将电信号转换成光信号，并通过光纤传输到远端，再由接收器将光信号转换回电信号。
整个过程中，插损和回损是不可避免的。
3. 插损的定义与影响因素插损是指光信号穿过光模块时产生的损耗，其值一般用dB单位来表示。
插损的大小受多种因素影响，主要包括光纤损耗、连接器损耗、耦合损耗等。
3.1 光纤损耗光纤本身具有一定的传输损耗，长度越长，损耗越大。
而且光纤的质量和品质也会直接影响插损的大小。
3.2 连接器损耗光模块和光纤之间的连接器在传输过程中会产生一定的损耗，这也是影响插损大小的重要因素之一。
3.3 耦合损耗在光模块与光纤之间的光耦合过程中，由于排列不良或光学元件质量问题，也会产生一定的损耗。
4. 回损的定义与影响因素回损是指光信号在光模块的传输过程中产生的反射损耗，同样用dB单位表示。
回损的大小受光纤末端反射、连接器反射、折射等因素影响。
4.1 光纤末端反射光纤末端的切面质量和清洁度会直接影响光信号的反射程度，从而影响回损的大小。
4.2 连接器反射端口连接器的品质和安装质量都会对回损产生影响，接头的平面度和粗糙度都是重要因素。
4.3 折射在光模块传输过程中，由于光线的折射现象也会产生一定的回损。
5. 如何解决25GE光模块的插损与回损问题面对插损和回损问题，我们可以采取以下措施来解决：5.1 优化光纤选择优质的光纤材料，并且保持光纤的干净和整洁，能够有效降低插损和回损。
S参数与反射系数插损回损驻波比

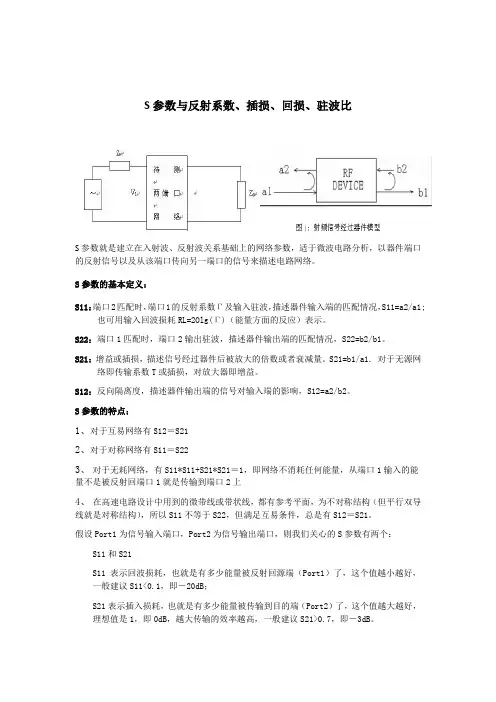

S参数与反射系数、插损、回损、驻波比S参数就是建立在入射波、反射波关系基础上的网络参数，适于微波电路分析，以器件端口的反射信号以及从该端口传向另一端口的信号来描述电路网络。
S参数的基本定义：S11：端口2匹配时，端口1的反射系数Г及输入驻波，描述器件输入端的匹配情况，S11=a2/a1;也可用输入回波损耗RL=2Olg(Г)（能量方面的反应）表示。
S22：端口1匹配时，端口2输出驻波，描述器件输出端的匹配情况，S22=b2/b1。
S21：增益或插损，描述信号经过器件后被放大的倍数或者衰减量。
S21=b1/a1. 对于无源网络即传输系数T或插损，对放大器即增益。
S12：反向隔离度，描述器件输出端的信号对输入端的影响，S12=a2/b2。
S参数的特点：1、对于互易网络有S12＝S212、对于对称网络有S11＝S223、对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上4、在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB；S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB。
反射系数、回波损耗、插入损耗、电压驻波比的基本定义回波损耗(Return Loss):入射功率/反射功率, RL=S11=20lg(Г)，为dB数值。
插入损耗（Insertion Loss）：是指在传统系统的某处由于元件或器件的插入而发生的负载功率的损耗，它表示为该元件或器件插入前所接收到的功率与插入后同一负载所接收到的功率以分贝（dB）为单位的比值；公式为：IL = 20Log│Г│dB。
插损与回损
IL&RL与连接器性能 Pin(P1)
Pout
IL lg Pout Pin
RL lg P0 P1
P0
光纤通信要尽可能的減少传输过程中的损耗，以光纤跳线 为例：在输入光功率恒定为1的情況下，Pout越大、P0越小 就表示传输过程中的损耗越小，连接器的性能越好。
y 是lg 一x 個反比 例函数，随着x增大y值反而会減小，
IL的类型与产生原因
端接损耗是指兩根光纤跳线通過适配器连接而引起的损耗。 产生损耗的原因有很多，主要包括纤芯尺寸失配、数值孔 径失配、折射率分布失配、轴线倾角、橫向偏移、同心度、 端面间隙、端面形状及端面光潔度等。
IL与RL之间的联系
光纤連接器兩端参数不一致而产生的损耗可以通过选择参 数完全匹配的光纤（同一跟光纤）來消除；而随着光纤连 接器结构的改进及制造水平的提高，光纤连接器的对中定 位结构的精度可达到亞微米级别，由光纤横向错位、角度 倾斜产生的损耗亦可忽略不计。当前影响光纤连接器插入 损耗的因素——光纤端面间隙、端面形狀以及端面清潔度， 同樣是造成光纤回波损耗的主要原因——
连接头型号 模式
端面规格 IL(dB) RL(dB)
其他型号 IL(dB) RL(dB)
PC ≤0.3 ≥45
≤0.7 ≥30
FC、SC、LC、ST、MU、E2000、D4、DIN
SM
UPC
APC
≤0.2
≤0.3
≥50
≥60
MT-RJ、MPO
/
≤0.7
/
≥50
MM PC ≤0.3 ≥35
≤0.5 ≥25
研拋加工控制的因素是能否生产生高性能跳线的关键！
同時，只需要探索连接器回损，回损的问题解決了，插损 的问题也就解決了。
500mm fakra线束驻波比插损回损要求标准
标题：500mm fakra线束驻波比插损回损要求标准解析随着汽车电子设备的不断发展，车联网、自动驾驶等技术也逐渐成为汽车行业的热门话题。
而500mm fakra线束作为汽车电子系统中的重要部分，其质量标准和性能要求备受关注。
本文将针对500mm fakra 线束的驻波比、插损和回损三个指标进行详细解析，让读者对该线束的性能要求有更为清晰的认识。
一、500mm fakra线束的基本概念1.1 fakra线束的定义Fakra线束是指一种用于汽车电子系统中的连接线束，其名称来源于Fakara联盟。
该联盟致力于制定汽车电子连接器的标准，以确保不同厂家生产的产品在连接性能和质量上有统一的要求。
1.2 fakra线束的应用500mm fakra线束作为fakra线束的一种规格，通常应用于车载天线、GPS、车载通信方式、蓝牙等汽车电子设备的连接线束中。
其性能指标对于保证汽车电子设备的信号传输质量至关重要。
二、500mm fakra线束驻波比的要求标准2.1 驻波比的概念驻波比是衡量信号传输线上匹配程度的重要指标。
通常情况下，驻波比越小，说明信号的反射越小，信号的传输质量越好。
2.2 500mm fakra线束驻波比的要求根据Fakra联盟对于500mm fakra线束的规定，其驻波比需符合一定的要求标准。
一般来说，500mm fakra线束在实际应用中的驻波比应小于1.5，以确保信号传输的质量。
三、500mm fakra线束插损的要求标准3.1 插损的概念插损是指信号在传输过程中因为通过连接器或传输线等部件而损失的功率。
对于汽车电子系统来说，插损的大小直接影响着信号的传输质量。
3.2 500mm fakra线束插损的要求根据Fakra联盟的标准，500mm fakra线束在工作频率下的插损应控制在合理的范围内。
一般而言，其插损应在3dB以内，这样才能保证信号传输时的功率损失不会对系统性能造成严重影响。
四、500mm fakra线束的回损要求标准4.1 回损的概念回损是指信号在传输过程中由于反射所造成的损失。
25ge的光模块 插损 回损
25ge的光模块插损回损摘要：一、光模块简介1.光模块的作用2.光模块的分类二、25G 光模块1.25G 光模块的优势2.25G 光模块的应用场景三、光模块的插损1.插损的定义2.插损的影响因素3.降低插损的方法四、光模块的回损1.回损的定义2.回损的影响因素3.提高回损的方法五、总结正文：一、光模块简介光模块是光纤通信系统中的一种重要组件，主要负责将电信号与光信号之间的转换。
光模块的分类主要有两种，分别是单模光模块和多模光模块。
单模光模块的传输距离更远，性能更稳定，主要应用于长距离通信；多模光模块则适用于短距离通信。
二、25G 光模块随着数据中心和云计算的快速发展，25G 光模块逐渐成为光纤通信领域的新宠。
25G 光模块的优势在于其传输速率高、带宽大，能够满足数据中心高速率、高带宽的需求。
此外，25G 光模块的能耗低，有助于节能减排，降低运营成本。
目前，25G 光模块主要应用于数据中心、云计算、企业网络等领域。
三、光模块的插损插损是指光信号在传输过程中，由于各种原因导致的光信号强度减弱的现象。
插损的影响因素包括光纤长度、光模块质量、连接器损耗等。
为了降低插损，可以采取选用高品质光模块、优化光纤布局、使用高品质连接器等措施。
四、光模块的回损回损是指光信号在传输过程中，由于光纤的自身特性、光模块等因素导致的信号反射现象。
回损会影响光信号的质量，进而影响通信系统的性能。
回损的影响因素包括光纤长度、光模块质量、连接器损耗等。
提高回损的方法主要是通过选用高品质光模块、优化光纤布局、使用高品质连接器等措施来降低信号反射。
综上所述，25G 光模块在数据中心、云计算等领域具有广泛的应用前景。
降低光模块的插损和回损，是提高光纤通信系统性能的关键。
lvds插损和回损标准
lvds插损和回损标准
LVDS（Low Voltage Differential Signaling）是一种低电压差分信号传输技术，广泛应用于高速数字信号传输领域。
LVDS的插损（Insertion Loss）和回损（Return Loss）是衡量其性能的重要参数，具体的标准可能会因应
用和厂商而有所差异。
1. 插损（Insertion Loss）：插损是指信号在传输过程中由于引入线缆、连
接器、电路等而产生的损耗。
对于LVDS而言，插损通常以dB为单位进行表示，理想情况下应小于1dB。
在实际应用中，插损通常受到线缆长度、线缆类型、连接器类型和电路设计等因素的影响。
2. 回损（Return Loss）：回损是指由于信号反射而产生的损耗。
在高速数
字信号传输中，回损对于信号完整性和系统性能具有重要影响。
对于LVDS 而言，回损通常以dB为单位进行表示，理想情况下应小于-15dB。
在实际
应用中，回损通常受到线缆特性阻抗、连接器阻抗、电路阻抗等因素的影响。
需要注意的是，具体的插损和回损标准可能会因应用和厂商而有所差异。
在实际应用中，应根据具体需求和系统要求进行选择和设计，以确保信号传输的质量和可靠性。
光纤跳线插入损耗回波损耗的测试方法
光纤跳线插入损耗回波损耗的测试方法尾纤尾纤：英文名称pigtail，指只有一端有连接器的光纤或光缆。
光跳线跳线：北美的英文名称常称作jumper，欧洲常称作cord，指两端都有连接器的光纤或光缆，有的有分支。
分支缆分支缆：英文名称为branch cord，指一端为一个连接器另一端有多个连接器的光跳线。
尾纤组件尾纤组件：英文名称pigtail assembly，指两条尾纤有连接器的那端通过一个适配器连接起来形成的组合。
光跳线组件跳线组件：jumper cable assembly尾纤和光跳线分为下面三种形态，并以此为基础，分别说明其各项技术指标要求，其它特殊形态(如圆形连接器等)的尾纤或光跳线由具体的技术规格书单独说明。
测试仪器测试用光功率计的光源(S)和光检测器(D)必须符合IEC 61300-3-4的要求。
插入损耗的测试方法采用标准IEC 61300-3-4 Part 5.4.5 Insertion method (B) with direct coupling to power meter规定的方法，即插入法(B)。
插入损耗测试仪器的测试精度不低于0.03dB，显示精度不低于0.01dB。
光跳线的插入损耗测试尾纤的插入损耗测试1.4 光连接器的插入损耗测试参照尾纤的插入损耗测试方法测试A端连接器的插入损耗，调转被测光跳线的方向，测试B端连接器的插入损耗。
注意，插入损耗的测试2 回波损耗的测试方法2.1 测试仪器光跳线和尾纤的回波损耗测试，既可采用基于OTDR(后向散射)原理的免缠绕回波损耗测试仪，也可采用基于OCWR原理的回波损耗测试仪。
采用OTDR原理的方法测试时，须特别关注以下几个方面：1）仪器的设置：不要把被测件的总插入损耗与单端插入损耗混淆，不要把被测件的总回波损耗与单端回波损耗混淆。
2）测试标准线的长度：一般要求测试标准线的长度不小于3m，具体以各测试仪器的说明书为准。
3）被测线的长度：不同测试仪器对被测线的最小长度有要求，例如有的设备要求不能低于1.8m，当长度低于1.8m时，必须采用其它方法测试回波损耗，如缠绕法，具体以以各测试仪器的说明书为准。
驻波比插入损耗和回波损耗对照表
（二）传输参数
正向
反向
传输系数T
T=S21
T=S12
插入损耗L
L=-20lg|S21|插入损耗又称衰减
增益G
G=20lg|S21|
传输相移©
©=arctanS21
©=arctanS12
群延时tan
tan二d©/d3=©/360°d1(3为角频率)
27.96
1.08
0.03
30.46
1.06
0.02
33.98
1.04
0.01
40.00
1.02
0.00
1.00
复反射系数：r=(ZL-Z0)/(ZL+Z0)=p(sin9+jcos另
反射波相对于入射波的相角B在+180°〜-180。之间
定向耦合器:
耦合度（dB）=10lg（P1/P3） 隔离度（dB）=10lg（P1/P4） 方向性（dB）=10lg（P3/P4）隔离度一耦合度=方向性其中：P1为输入端口功率，P3为耦合端口输岀功率，P4为隔离端口输岀功率
3.10
5.67
0.60
4.44
4.00
0.50
6.02
3.00
0.40
7.96
2.33
0.30
10.46
1.86
0.20
13.98
1.50
0.10
20.00
1.22
0.09
20.92
1.20
0.08
21.94
1.17
0.07
23.10
1.15
0.06
24.44
1.13
插损、回损、VSVW
回波损耗、反射系数、电压驻波比以及S参数的物理意义以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到以二端口网络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易网络有S12＝S21，对于对称网络有S11＝S22，对于无耗网络，有S11*S11+S21*S21＝1，即网络不消耗任何能量，从端口1输入的能量不是被反射回端口1就是传输到端口2上了。
在高速电路设计中用到的微带线或带状线，都有参考平面，为不对称结构（但平行双导线就是对称结构），所以S11不等于S22，但满足互易条件，总是有S12＝S21。
假设Port1为信号输入端口，Port2为信号输出端口，则我们关心的S参数有两个：S11和S21，S11表示回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越小越好，一般建议S11<0.1，即－20dB，S21表示插入损耗，也就是有多少能量被传输到目的端（Port2）了，这个值越大越好，理想值是1，即0dB，越大传输的效率越高，一般建议S21>0.7，即－3dB，如果网络是无耗的，那么只要Port1上的反射很小，就可以满足S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很小，表示能量在传输过程中还没到达目的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的网络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表示的是全频段的信息，由于传输线的带宽限制，一般在高频的衰减比较大，S参数的指标只要在由信号的边缘速率表示的EMI发射带宽范围内满足要求就可以了。
插损与回损
项目
曲率半径(mm) 顶点偏移(μm) 光纤凹陷(nm) 角度偏差(°) 键角偏差(°) 光纤直径(μm)
PC、UPC
SC、FC、ST、E2000、 D4、DIN
LC、MU
SM
MM
SM
MM
10-25
7-20
≤50
±100
0
0
123-135
APC
SC、FC、 E2000
LC、MU
SM
SM
5-12 ≤30
反应在计算式中Pout越大IL越小， P0越小RL越大——
IL越小，RL越大，连接器的性能越好。
IL的类型与产生原因
光纤连接器的插入损耗是由光纤固有损耗和端接损耗引起 的，而固有损耗主要包括光纤吸收损耗和瑞利散射损耗。 目前光纤的制造技术可以使光纤的固有损耗在1550nm附 近降到0.2dB/km，而光纤跳线的长度通常为10m左右，因 此光纤跳线的固有损耗几乎可以忽略不计，故光纤连接器 的插入损耗主要取決於光纤跳线的端接损耗。
回波损耗
回波损耗（Return Loss）：当高频信号在电线及通信设备 中传输时，遇到波阻抗不均勻点时，就会对信号形成反射， 这种反射不但导致信號的传输损耗增大，并且会使传输信 号畸形，对传输性能影响很大，这种由信号反射引起的衰 減被称为回波损耗。
计算式：
RL lg P0 P1
（P0表示反射光功率，P1表示输入光功率，单位为dB）
连接头型号 模式
端面规格 IL(dB) RL(dB)
其他型号 IL(dB) R0.7 ≥30
FC、SC、LC、ST、MU、E2000、D4、DIN
SM
UPC
APC
≤0.2
≤0.3
插损、回损、VSVW
插损、回损、VSVW回波损耗、反射系数、电压驻波⽐以及S参数的物理意义以⼆端⼝⽹络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易⽹络有S12＝S21，对于对称⽹络有S11＝S22，对于⽆耗⽹络，有S11*S11+S21*S21＝1，即⽹络不消耗任何能量，从端⼝1输⼊的能量不是被反射回端⼝1就是传输到端⼝2上了。
在⾼速电路设计中⽤到以⼆端⼝⽹络为例，如单根传输线，共有四个S参数：S11，S12，S21，S22，对于互易⽹络有S12＝S21，对于对称⽹络有S11＝S22，对于⽆耗⽹络，有S11*S11+S21*S21＝1，即⽹络不消耗任何能量，从端⼝1输⼊的能量不是被反射回端⼝1就是传输到端⼝2上了。
在⾼速电路设计中⽤到的微带线或带状线，都有参考平⾯，为不对称结构（但平⾏双导线就是对称结构），所以S11不等于S22，但满⾜互易条件，总是有S12＝S21。
假设Port1为信号输⼊端⼝，Port2为信号输出端⼝，则我们关⼼的S参数有两个：S11和S21，S11表⽰回波损耗，也就是有多少能量被反射回源端（Port1）了，这个值越⼩越好，⼀般建议S11<0.1，即－20dB，S21表⽰插⼊损耗，也就是有多少能量被传输到⽬的端（Port2）了，这个值越⼤越好，理想值是1，即0dB，越⼤传输的效率越⾼，⼀般建议S21>0.7，即－3dB，如果⽹络是⽆耗的，那么只要Port1上的反射很⼩，就可以满⾜S21>0.7的要求，但通常的传输线是有耗的，尤其在GHz以上，损耗很显著，即使在Port1上没有反射，经过长距离的传输线后，S21的值就会变得很⼩，表⽰能量在传输过程中还没到达⽬的地，就已经消耗在路上了。
对于由2根或以上的传输线组成的⽹络，还会有传输线间的互参数，可以理解为近端串扰系数、远端串扰系统，注意在奇模激励和偶模激励下的S参数值不同。
需要说明的是，S参数表⽰的是全频段的信息，由于传输线的带宽限制，⼀般在⾼频的衰减⽐较⼤，S参数的指标只要在由信号的边缘速率表⽰的EMI发射带宽范围内满⾜要求就可以了。
光开关回损要求
光开关回损要求
光开关回损要求是光学通信领域中一个重要的技术指标，用于衡量光开关器件在信号传输过程中引入的损耗。
光开关回损要求是指在光开关工作状态下，从输入到输出的光信号功率损失的要求。
光开关回损要求的目标是尽量减小信号传输过程中的光功率损失，以保证信号的稳定可靠传输。
光信号在经过光开关器件时，由于光学元件的材料特性、制备工艺、结构设计等因素的影响，会引入不可避免的损耗。
这种损耗主要包括插入损耗和交叉损耗。
插入损耗是指光开关器件的输入端到输出端的光信号功率损失。
一般情况下，合格的光开关器件应该具有较低的插入损耗。
通常，在光开关的工作状态下，插入损耗应小于给定的要求值，以保证传输信号的强度和质量。
交叉损耗是指在光开关器件中，输入端的光信号向非目标输出端传播引起的光功率损耗。
光开关器件的设计应尽量减小交叉损耗，以确保光信号只传输到预期的输出端。
为了满足光开关回损要求，首先需要合理选择光学元件的材料，并优化制备工艺，以确保良好的光学性能。
此外，还需要通过合理的结构设计和光束控制手段，减小光信号在光开关器件中的损耗。
同时，可采取一些调节和校准措施，提高光开关的光学效率和稳定性。
总之，光开关回损要求是光通信领域中关键的技术指标，对于保证信号的有效传输至关重要。
通过合理选择材料、优化制备工艺、合理设计结构和采取适当的校准手段，可以实现较低的光开关回损要求，以满足光通信领域的需求。
插损与回损
8±0.3 ±0.5
端面几何形狀 (3D)标准
IL的类型与产生原因
端接损耗是指兩根光纤跳线通過适配器连接而引起的损耗。 产生损耗的原因有很多，主要包括纤芯尺寸失配、数值孔 径失配、折射率分布失配、轴线倾角、橫向偏移、同心度、 端面间隙、端面形状及端面光潔度等。
IL与RL之间的联系
光纤連接器兩端参数不一致而产生的损耗可以通过选择参 数完全匹配的光纤（同一跟光纤）來消除；而随着光纤连 接器结构的改进及制造水平的提高，光纤连接器的对中定 位结构的精度可达到亞微米级别，由光纤横向错位、角度 倾斜产生的损耗亦可忽略不计。当前影响光纤连接器插入 损耗的因素——光纤端面间隙、端面形狀以及端面清潔度， 同樣是造成光纤回波损耗的主要原因——
IL&RL与连接器性能 Pin(P1)
Pout
IL lg Pout Pin
RL lg P0 P1
P0
光纤通信要尽可能的減少传输过程中的损耗，以光纤跳线 为例：在输入光功率恒定为1的情況下，Pout越大、P0越小 就表示传输过程中的损耗越小，连接器的性能越好。
y 是lg 一x 個反比 例函数，随着x增大y值反而会減小，
回波损耗
回波损耗（Return Loss）：当高频信号在电线及通信设备 中传输时，遇到波阻抗不均勻点时，就会对信号形成反射， 这种反射不但导致信號的传输损耗增大，并且会使传输信 号畸形，对传输性能影响很大，这种由信号反射引起的衰 減被称为回波损耗。
计算式：
RL lg P0 P1
（P0表示反射光功率，P1表示输入光功率，单位为dB）
项目
曲率半径(mm) 顶点偏移(μm) 光纤凹陷(nm) 角度偏差(°) 键角偏差(°) 光纤直径(μm)
