三聚氰胺甲醛树脂的合成
三聚氰胺-甲醛树脂的合成及层压板制备
三、实验步骤
1．合成树脂 在装有搅拌器、温度计、回流冷凝管的 在装有搅拌器、温度计、回流冷凝管的250ml四口烧 四口烧 瓶中，分别加入51g甲醛水溶液（37％）和0.125g乌 甲醛水溶液（ ％） ％）和 瓶中，分别加入 甲醛水溶液 乌 洛托品（分析天平称取）。开动搅拌使其溶解。 ）。开动搅拌使其溶解 洛托品（分析天平称取）。开动搅拌使其溶解。在搅 拌下，再加入31.5g三聚氰胺，慢慢升温至 ℃，使 三聚氰胺， 拌下，再加入 三聚氰胺 慢慢升温至80℃ 其溶解。待完全溶解后，开始测定其沉淀比， 其溶解。待完全溶解后，开始测定其沉淀比，每隔 4~5min，测定一次，直至沉淀比达到2:2,即可加入 ，测定一次，直至沉淀比达到 即可加入 3~5滴三乙醇胺（约0. 15g），使PH值为 滴三乙醇胺（ ），使 值为 值为8~9.搅拌均 滴三乙醇胺 ）， 搅拌均 匀后停止反应。 匀后停止反应。
五、应用范围
XZ-L290透明陶瓷：高压钠灯灯管、EP-RO口。 化妆品填料。 单晶、红宝石、蓝宝石、白宝石、钇铝石榴石。 XZ-L290高强度氧化铝陶瓷、C基板、封装材料、刀 具、高纯坩埚、绕线轴、轰击靶、炉管。 XZ-L290精密抛光材料、玻璃制品、金属制品、半 导体材料、塑料、磁带、打磨带。
n羟甲基和nh一基团的失水成为微溶并最后变成不溶的交联产nhnhch三聚氰胺一甲醛树脂吸水性较低耐热性高在潮湿情况下仍有良好的电气性能常用于制造一些质量要求较高的日用品和电气绝缘元件
三聚氰胺-甲醛树脂的合成及层压板制备
常州工程学院
一、实验原理
三聚氰胺（M）—甲醛树脂（F）以及脲醛 树脂通常称为氨基树脂。三聚氰胺-甲醛树脂 是由三聚氰胺和甲醛缩合而成。层压用树脂 的M/F摩尔投料比为1:2～3。缩合反应是在碱 性介质中进行，先生成可溶性预缩合物。
三聚氰胺-甲醛树脂资料
三聚氰胺-甲醛树脂资料三聚氰胺-甲醛树脂是一种高分子化合物，也被称为脲甲醛树脂或氨基甲醛树脂。
由于其具有良好的耐磨、耐高温和耐腐蚀等性能，被广泛应用于合成材料、建筑、家具、纺织品等领域。
然而，三聚氰胺-甲醛树脂也存在健康和环境风险，特别是在产品中使用过量的情况下。
本文将详细介绍三聚氰胺-甲醛树脂的性质、应用、安全性和环境影响等方面的信息。
1.三聚氰胺-甲醛树脂的性质三聚氰胺-甲醛树脂是由氰酸胺和甲醛反应生成的。
它具有高分子量、硬度大、耐腐蚀性强等特点，属于热固性树脂。
它的化学结构稳定，不易分解，在高温下也不会熔化。
它可以根据需要添加各种助剂，如防火剂、增塑剂、填料等，从而改变其性能。
2.三聚氰胺-甲醛树脂的应用领域三聚氰胺-甲醛树脂广泛应用于合成材料、建筑、家具、纺织品等领域。
在合成材料方面，它被用于制造涂料、粘合剂、注塑制品等。
在建筑方面，它被用于制造地板、墙板、门窗等。
在家具方面，它被用于制造板材、家具背板、家具表面等。
在纺织品方面，它被用于纺织印花、纺织修饰等。
三聚氰胺-甲醛树脂的广泛应用，使得人们的生活更加便利和舒适。
3.三聚氰胺-甲醛树脂的安全性问题尽管三聚氰胺-甲醛树脂具有良好的性能，但过量使用会对人体健康产生一定的影响。
三聚氰胺-甲醛树脂中的甲醛物质可以挥发，导致室内空气中甲醛浓度过高。
长期吸入高浓度甲醛可能会引起眼部不适、呼吸道疾病等健康问题。
因此，在使用三聚氰胺-甲醛树脂制造的产品时，尤其是在密闭环境中，需要注意通风和减少甲醛的释放量。
4.三聚氰胺-甲醛树脂的环境影响三聚氰胺-甲醛树脂的生产和使用也对环境产生一定的影响。
首先，三聚氰胺-甲醛树脂生产过程中需要使用大量的能源和化学品，对环境造成负面影响。
其次，三聚氰胺-甲醛树脂不易降解，一旦进入环境中，会对土壤和水源造成污染。
此外，三聚氰胺-甲醛树脂生产过程中还会产生废水和废气，对环境造成污染。
综上所述，三聚氰胺-甲醛树脂是一种重要的合成材料，具有优异的性能，在多个领域得到广泛应用。
三聚氰胺树脂合成原理

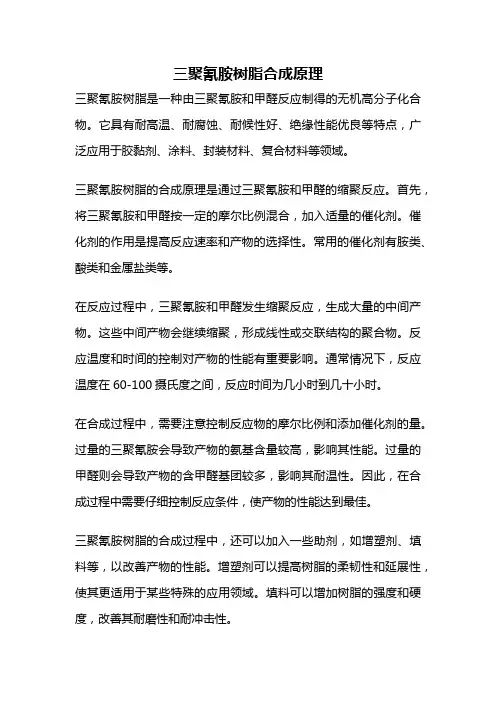

三聚氰胺树脂合成原理
三聚氰胺树脂是一种由三聚氰胺和甲醛反应制得的无机高分子化合物。
它具有耐高温、耐腐蚀、耐候性好、绝缘性能优良等特点，广泛应用于胶黏剂、涂料、封装材料、复合材料等领域。
三聚氰胺树脂的合成原理是通过三聚氰胺和甲醛的缩聚反应。
首先，将三聚氰胺和甲醛按一定的摩尔比例混合，加入适量的催化剂。
催化剂的作用是提高反应速率和产物的选择性。
常用的催化剂有胺类、酸类和金属盐类等。
在反应过程中，三聚氰胺和甲醛发生缩聚反应，生成大量的中间产物。
这些中间产物会继续缩聚，形成线性或交联结构的聚合物。
反应温度和时间的控制对产物的性能有重要影响。
通常情况下，反应温度在60-100摄氏度之间，反应时间为几小时到几十小时。
在合成过程中，需要注意控制反应物的摩尔比例和添加催化剂的量。
过量的三聚氰胺会导致产物的氨基含量较高，影响其性能。
过量的甲醛则会导致产物的含甲醛基团较多，影响其耐温性。
因此，在合成过程中需要仔细控制反应条件，使产物的性能达到最佳。
三聚氰胺树脂的合成过程中，还可以加入一些助剂，如增塑剂、填料等，以改善产物的性能。
增塑剂可以提高树脂的柔韧性和延展性，使其更适用于某些特殊的应用领域。
填料可以增加树脂的强度和硬度，改善其耐磨性和耐冲击性。
总的来说，三聚氰胺树脂的合成原理是通过三聚氰胺和甲醛的缩聚反应，经过一系列的中间产物生成最终的聚合物。
合理控制反应条件和添加适量的助剂，可以得到具有优异性能的三聚氰胺树脂。
通过不断研究和改进合成工艺，使其在各个领域得到广泛应用。
三聚氰胺甲醛树脂合成实验沉淀比

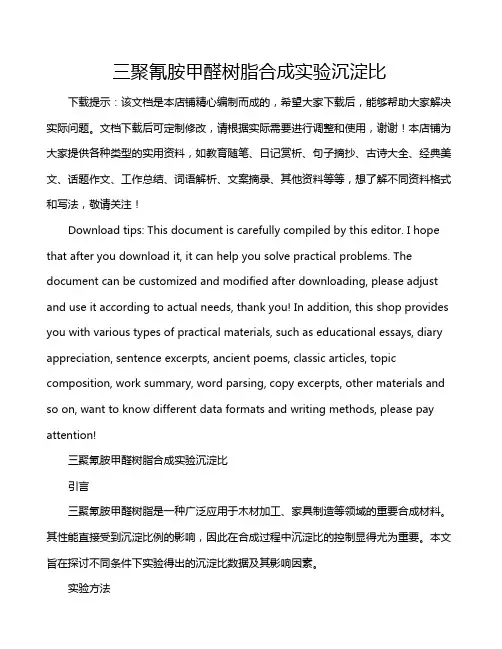

三聚氰胺甲醛树脂合成实验沉淀比下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三聚氰胺甲醛树脂合成实验沉淀比引言三聚氰胺甲醛树脂是一种广泛应用于木材加工、家具制造等领域的重要合成材料。
三聚氰胺树脂 结构
三聚氰胺树脂结构三聚氰胺树脂是一种由三聚氰胺和甲醛共聚而成的聚合物。
它具有优异的物理性质和化学稳定性，广泛应用于家具、建筑材料、电器等领域。
本文将从三聚氰胺树脂的结构、制备方法以及应用领域等方面进行介绍和讨论。
一、结构三聚氰胺树脂的基本结构由三聚氰胺和甲醛分子通过缩聚反应而形成。
其中，三聚氰胺分子中的氨基与甲醛分子中的羰基发生反应，形成氨甲基化合物，再通过进一步的缩聚反应形成三聚氰胺树脂的线性或网状结构。
这种结构使得三聚氰胺树脂具有较高的强度和硬度，同时还具有一定的耐热性和耐化学品性能。
二、制备方法三聚氰胺树脂的制备主要是通过三聚氰胺和甲醛的缩聚反应进行。
一般来说，制备三聚氰胺树脂的方法主要有三种：尿素法、三聚氰胺法和混合法。
1. 尿素法：这种方法是将尿素与甲醛在酸性条件下反应，生成三聚氰胺树脂。
尿素法制备的三聚氰胺树脂具有较低的甲醛含量和较高的氨基含量，性能相对较好。
2. 三聚氰胺法：这种方法是直接将三聚氰胺与甲醛在碱性条件下反应，生成三聚氰胺树脂。
三聚氰胺法制备的三聚氰胺树脂具有较高的甲醛含量和较低的氨基含量，性能相对较差。
3. 混合法：这种方法是将尿素和三聚氰胺与甲醛在碱性条件下反应，生成三聚氰胺树脂。
混合法制备的三聚氰胺树脂综合了尿素法和三聚氰胺法的优点，性能较为均衡。
三、应用领域由于三聚氰胺树脂具有优异的物理性质和化学稳定性，因此在各个领域都有广泛的应用。
1. 家具：三聚氰胺树脂被广泛应用于家具制造中，可以用作板材、胶水和涂料中的粘合剂。
它具有耐磨、耐高温和防潮等特性，使得家具更加坚固耐用。
2. 建筑材料：三聚氰胺树脂可以用于制备各种建筑材料，如地板、墙板和门窗等。
它具有耐候性和耐火性，使得建筑材料更加耐久和安全。
3. 电器：三聚氰胺树脂可以用于电器的绝缘材料和外壳材料。
它具有良好的绝缘性能和耐高温性能，能够保护电器设备免受电击和高温损坏。
4. 包装材料：三聚氰胺树脂可以用于制备包装材料，如塑料薄膜和塑料容器等。
实验十三聚氰胺-甲醛树脂的合成

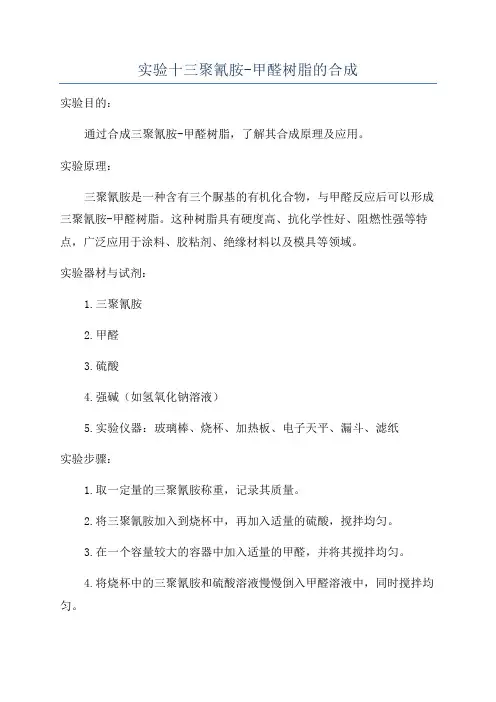

实验十三聚氰胺-甲醛树脂的合成实验目的：通过合成三聚氰胺-甲醛树脂，了解其合成原理及应用。
实验原理：三聚氰胺是一种含有三个脲基的有机化合物，与甲醛反应后可以形成三聚氰胺-甲醛树脂。
这种树脂具有硬度高、抗化学性好、阻燃性强等特点，广泛应用于涂料、胶粘剂、绝缘材料以及模具等领域。
实验器材与试剂：1.三聚氰胺2.甲醛3.硫酸4.强碱（如氢氧化钠溶液）5.实验仪器：玻璃棒、烧杯、加热板、电子天平、漏斗、滤纸实验步骤：1.取一定量的三聚氰胺称重，记录其质量。
2.将三聚氰胺加入到烧杯中，再加入适量的硫酸，搅拌均匀。
3.在一个容量较大的容器中加入适量的甲醛，并将其搅拌均匀。
4.将烧杯中的三聚氰胺和硫酸溶液慢慢倒入甲醛溶液中，同时搅拌均匀。
5.继续搅拌一段时间，直至出现黏稠的胶状物。
6.将胶状物取出，放置在滤纸上除去多余的液体。
7.将胶状物放在加热板上加热，使其变为固体。
8.取出固体样品，切为所需形状。
9.观察样品的性质及应用。
实验注意事项：1.在操作过程中要做好个人防护，避免有害物质的直接接触。
2.操作中要遵守实验室的安全规定，切勿用手触摸化学试剂。
3.实验结束后，将实验器材彻底清洁干净，注意保持实验台面的整洁。
实验结果与分析：根据实验步骤，合成的三聚氰胺-甲醛树脂会形成固体物质，具有一定的硬度和强度。
通过对样品进行外观、性质的观察，可以了解其合成效果。
应用：三聚氰胺-甲醛树脂具有很广泛的应用领域1.涂料：三聚氰胺-甲醛树脂可以用作涂料的重要成分，增强涂料的硬度和抗化学性能。
2.胶粘剂：树脂的黏性使其成为一种理想的胶粘剂，用于粘接不同材料。
3.绝缘材料：该树脂具有良好的绝缘性能，可以用于电气绝缘材料的制备。
4.模具：三聚氰胺-甲醛树脂具有良好的硬度和耐磨性，可用于制作耐磨模具。
总结：通过实验，我们合成了三聚氰胺-甲醛树脂，并了解到了其合成原理及应用。
这种树脂具有硬度高、抗化学性好、阻燃性强等特点，广泛应用于涂料、胶粘剂、绝缘材料以及模具等领域。
三聚氰胺甲醛树脂固化机理
三聚氰胺甲醛树脂固化机理三聚氰胺甲醛树脂是一种重要的合成树脂材料，在工业生产和日常生活中都有广泛应用。
它具有良好的耐热性、耐化学品性、机械性能和电气绝缘性能，因此被广泛用于涂料、胶粘剂、塑料、纸张等领域。
了解三聚氰胺甲醛树脂的固化机理对于优化其性能和应用具有重要意义。
三聚氰胺甲醛树脂的固化机理是通过聚合反应实现的。
其主要成分是三聚氰胺和甲醛，两者在一定的条件下发生反应形成三聚氰胺甲醛树脂。
这一反应是一种缩聚反应，通过甲醛分子中的亲电羰基与三聚氰胺分子中的亲核氨基发生加成反应，形成醛胺缩合物，最终形成树脂结构。
三聚氰胺甲醛树脂的固化过程可以简单分为两个阶段：初期缩合和后期交联。
首先是初期缩合阶段，该阶段是三聚氰胺和甲醛发生反应的初期阶段。
在此阶段，三聚氰胺和甲醛分子通过亲核加成反应形成醛胺缩合物。
这些缩合物具有较低的分子量和较高的反应活性。
随着反应的进行，醛胺缩合物的数量逐渐增多，分子量逐渐增大，聚合反应逐渐加剧。
在初期缩合阶段，反应速率较快，可以在较短的时间内形成一定数量的树脂。
接下来是后期交联阶段，该阶段是初期缩合产物进一步发生交联反应形成三聚氰胺甲醛树脂的过程。
在此阶段，醛胺缩合物之间的分子间结合和分子内交联反应发生，形成三维网络结构。
这种网络结构使得树脂具有良好的耐热性和耐化学性。
后期交联是一个相对缓慢的过程，需要较长的时间才能完全固化。
固化过程中的反应条件对三聚氰胺甲醛树脂的性能和固化速度有重要影响。
一般来说，固化反应需要一定的温度和时间。
温度过高会导致反应速度过快，容易产生不均匀的固化产物；温度过低则会导致反应速度过慢，固化不完全。
固化时间的选择需要根据具体应用要求和树脂的性质来确定。
固化过程中还可以通过添加固化剂等措施来调控固化反应。
固化剂能够促进反应的进行，加快固化速度。
不同的固化剂对三聚氰胺甲醛树脂的性能和固化速度有不同的影响，因此在实际应用中需要根据具体情况进行选择。
三聚氰胺甲醛树脂的固化机理是通过聚合反应实现的，包括初期缩合和后期交联两个阶段。
三聚氰胺-甲醛树脂的合成及层压板的制作
3
制备三聚氰胺甲 醛树脂时, 所用 的工具或容器内, 不能粘附或混人 电介质, 以免酸 性树脂液发生絮 凝或生成固体物, 无法使用。
层压板的制备 把制备的树脂溶液转移到一个瓷盘里，将 10~20张圆滤纸浸渍于其中。滤纸在溶液 中浸1~2min，然后用镊子取出，使过剩溶 液滴下。把浸渍的滤纸用夹子固定在拉直 的绳子上，干燥过夜。 把10张浸渍过的滤纸互相堆积起来，把堆 积起的纸放在两块铝箔（15cm*15cm）之 间，在油压机上载135℃、4~10Mpa下加 热15min。打开压力机后，将样品趁热取 出。
保温反应至有沉 淀产生，继续反 应60 min。反应 60 min后降温至 40一45℃，用 盐酸调pH=2—3， 反应至物料全部 溶解后再保温 30 min。
用20％氢氧化 钠调pH=8—9， 升温至60℃， 减压蒸馏出过 量甲醇，加入 去离子水稀释 产物至60％， 过滤得产品。
三聚氰胺—甲醛的合成方程式 三聚氰胺 甲醛的合成方程式
注意事项 1
甲醛搅拌均匀, 调整 值后, 立即加人三聚 氰胺, 此时应十分注 意, 掌握锅内温度, 最好保持60℃以下若 外装有温度计, 应考 虑其是否能代表锅内 液体温度, 或找出其 相差数, 以便掌握。 如温度达到70~80℃ , 将很快生成其它化合 物, 不能使用。
2
三聚氰胺与甲醛反 应变成清液后, 仍 应不停的搅拌, 加 水与盐酸后, 应尽 快在5分钟内降温, 不能久放锅内, 以 免锅内温度过高, 一时降不下来, 会 生成不可逆的胶体, 全部报废。
甲醇合成甲醛的方程式
反应方程式
配料比
根据用途的不同，三聚氰胺与甲醛的摩尔比 在1:3或1:5.0之间。在反应时要测量沉淀比， 把小量反应混合物加到冰水里去，水就变不 清楚。由那时起，不时由反应混合物精确的 取1mL样品。样品冷却至20度后，在搅拌下 向其滴加20度的水。当加入1mL水使样品变 清楚时，停止反应。
三聚氰胺甲醛树脂的合成
实验六三聚氰胺/甲醛树脂的合成一、实验目的1.了解三聚氰胺/甲醛树脂的合成方法及层压板制备；2.了解溶液聚合和缩合聚合的特点。
二、实验原理三聚氰胺(M)-甲醛树脂(F)以及脲醛树脂通常称为氨基树脂。
三聚氰胺/甲醛树脂是由三聚氰胺和甲醛缩合而成。
缩合反应是在碱性介质中进行，先生成可溶性预缩合物：这些缩合物是以三聚氰胺的三羟甲基化合物为主，在PH值为8-9时，特别稳定。
进一步缩合（如：N-羟甲基和NH-基团的失水）成为微溶并最后变成不溶的交联产物。
如：三聚氰胺一甲醛树脂吸水性较低，耐热性高，在潮湿情况下，仍有良好的电气性能，常用于制造一些质量要求较高的日用品和电气绝缘元件。
三、主要仪器与试剂(1)仪器三颈瓶(250mL，1个)，搅拌器(1套)，温度计(2支)，回流冷凝管(1支)，滤纸（若干张），恒温浴(1套)，滴管(数支)，量筒(5mL或10mL，1支)，培养皿（1个）。
(2)试剂三聚氰胺(31.5g) ，甲醛水溶液(36%，50mL) ，乌洛托品(六亚甲基四胺，0.12g) ，三乙醇胺(0.15g，2-3滴) 。
四、流程图、实验步骤及现象(1)流程图(2)实验步骤及现象五、讨论1.三聚氰胺/甲醛树脂质量的主要因素在三聚氰胺/甲醛树脂形成过程中，原料摩尔比、反应介质的pH值、原材料质量以及反应终点控制等，都是影响树脂质量的重要因素。
(一)摩尔比的影晌三聚氰胺与甲醛的摩尔比影响反应速度和树脂性能。
摩尔比低，生成的羟甲基少，未反应的活泼氢原子就多，羟甲基和未反应的活泼氢原子之间，缩合失去一分子水，生成亚甲基键(一步反应)。
摩尔比高，生成的羟甲基多，羟甲基与羟甲基之间的反应是先缩合失去1分子水生成醚键，再进一步脱去1分子甲醛生成亚甲基键(两步反应)。
所以摩尔比愈高，树脂稳定性愈好，但游离醛含量也随之增高。
(二)pH值的影响三聚氰胺与甲醛反应时，介质pH值对树脂性能有很大影响，如反应开始就在酸性条件下反应，会立即生成不溶性的亚甲基三聚氰胺沉淀。
三聚氰胺甲醛树脂
三聚氰胺甲醛树脂三聚氰胺与甲醛反应得到的聚合物，又称密胺甲醛树脂、密胺树脂，英文缩写MF。
加工成型时发生交联反应，制品为不溶不熔的热固性树脂。
习惯上把它与尿醛树脂统称为氨基树脂。
物理性质固化后的三聚氰胺甲醛树脂无色透明，在沸水中稳定，甚至可以在150C使用，具有自熄性、抗电弧性、良好的力学性能。
化学性质原料为三聚氰胺和37%的甲醛水溶液，甲醛与三聚氰胺的摩尔比为2~3。
第一步生成不同数目的N-羟甲基取代物，然后进一步缩合成线性树脂。
反应条件不同，产物分子量不同，可从水溶性到难溶于水，甚至不溶不熔的固体，PH值反应速率影响极大。
上述制得的树脂溶液不易贮存，工业上常用喷雾干燥法制成粉末固体。
密胺树脂在室温下不固化，一般在130-15O C热固化，加少量酸催化可提高固化速率。
在皮革工业的应用在皮革工业中，三聚氰胺树脂是常用的预鞣、复鞣、填充树脂，其中三羟甲基三聚氰胺树脂是应用最广的氨基树脂。
氨基树脂具有与醛鞣相似的鞣制机理：预聚体渗入皮内，随着PH值下降，预聚体在皮内自动缩合成具有一定大小的分子，通过分子中活泼的-NHCH 2OH与胶原肽链上的氨基进行缩合，形成共价交联体系，达到鞣质的目的。
由于羟甲基具有很高的反应活性，三羟甲基三聚氰胺分子间易发生缩聚反应，生产非线性交联分子，失去鞣制作用。
目前采用最广泛、效果最明显的办法是适当封闭羟甲基降低其活性，阻止分子间进一步缩聚，或在分子结构上引入亲水基团提高其水溶性。
目前国内外主要采用三聚氰胺、双氰胺单独或混合与甲醛缩合制备三聚氰胺树脂鞣剂，并根据需要对其进行适当改性。
在造纸工业中的应用由于三聚氰胺甲醛树脂内含有羟甲基，能在纤维束间形成醚化结构，这种不同分子间的交联而产生抗水性，使纸页取得增湿效果，故在造纸业中主要作湿增强剂、抗水剂。
阴离子改性三聚氰胺甲醛树脂主要是磺化三聚氰胺树脂，相比之下氨基磺酸盐改性的树脂效果较好，应用广泛。
该类产品可在酸性、中性或碱性条件下固化，既可在浆内添加，又可在涂布中配用。
三聚氰胺甲醛树脂的合成(含思考题答案)
实验六三聚氰胺/甲醛树脂的合成一、实验目的1.了解三聚氰胺/甲醛树脂的合成方法及层压板制备；2.了解溶液聚合和缩合聚合的特点。
二、实验原理三聚氰胺(M)-甲醛树脂(F)以及脲醛树脂通常称为氨基树脂。
三聚氰胺/甲醛树脂是由三聚氰胺和甲醛缩合而成。
缩合反应是在碱性介质中进行，先生成可溶性预缩合物：这些缩合物是以三聚氰胺的三羟甲基化合物为主，在PH值为8-9时，特别稳定。
进一步缩合（如：N-羟甲基和NH-基团的失水）成为微溶并最后变成不溶的交联产物。
如：三聚氰胺一甲醛树脂吸水性较低，耐热性高，在潮湿情况下，仍有良好的电气性能，常用于制造一些质量要求较高的日用品和电气绝缘元件。
三、主要仪器与试剂(1)仪器三颈瓶(250mL，1个)，搅拌器(1套)，温度计(2支)，回流冷凝管(1支)，滤纸（若干张），恒温浴(1套)，滴管(数支)，量筒(5mL或10mL，1支)，培养皿（1个）。
(2)试剂三聚氰胺(31.5g) ，甲醛水溶液(36%，50mL) ，乌洛托品(六亚甲基四胺，0.12g) ，三乙醇胺(0.15g，2-3滴) 。
四、流程图、实验步骤及现象(1)流程图(2)实验步骤及现象五、讨论1.三聚氰胺/甲醛树脂质量的主要因素在三聚氰胺/甲醛树脂形成过程中，原料摩尔比、反应介质的pH值、原材料质量以及反应终点控制等，都是影响树脂质量的重要因素。
(一)摩尔比的影晌三聚氰胺与甲醛的摩尔比影响反应速度和树脂性能。
摩尔比低，生成的羟甲基少，未反应的活泼氢原子就多，羟甲基和未反应的活泼氢原子之间，缩合失去一分子水，生成亚甲基键(一步反应)。
摩尔比高，生成的羟甲基多，羟甲基与羟甲基之间的反应是先缩合失去1分子水生成醚键，再进一步脱去1分子甲醛生成亚甲基键(两步反应)。
所以摩尔比愈高，树脂稳定性愈好，但游离醛含量也随之增高。
(二)pH值的影响三聚氰胺与甲醛反应时，介质pH值对树脂性能有很大影响，如反应开始就在酸性条件下反应，会立即生成不溶性的亚甲基三聚氰胺沉淀。
三聚氰胺甲醛树脂连续聚合技术及装备
三聚氰胺甲醛树脂连续聚合技术及装备
三聚氰胺甲醛树脂连续聚合技术是一种新型的环保技术，通过连
续聚合的方式制备三聚氰胺甲醛树脂，具有高效、节能和环保等优点。
该技术基于连续生产管道反应器，通过控制反应温度、时间、催
化剂种类等因素，实现三聚氰胺和甲醛的连续聚合，从而制备出高质量、高效率的三聚氰胺甲醛树脂。
以下是该技术的主要步骤：第一步，制备催化剂。
选择合适的催化剂种类，并将其溶解在水中，制备出高效的催化剂溶液。
第二步，预处理原料。
将三聚氰胺和甲醛进行混合，并对混合物
进行预脲化处理，以提高聚合反应的效率。
第三步，进入管道反应器。
将预处理后的混合物加入管道反应器中，通过连续聚合反应，实现三聚氰胺甲醛树脂的制备。
在反应过程中，需要根据实际情况调节反应温度、时间、催化剂浓度等因素，以
提高聚合反应的效率和产物的质量。
第四步，分离和精制产物。
将反应产生的混合物进行分离和精制，得到高质量的三聚氰胺甲醛树脂。
最后，对产物进行测试和评价，以
确定其质量和性能。
以上就是三聚氰胺甲醛树脂连续聚合技术的制备步骤。
使用该技
术可以有效提高三聚氰胺甲醛树脂的生产效率和品质，并且减少了有
害物质的排放。
这是一项具有非常广泛应用前景的环保技术，有望为
环保事业做出重要贡献。
三聚氰胺-甲醛树脂的合成及层压板的制备
02
探索三聚氰胺-甲醛树脂与其他材料的复合应用，以提高其综合
性能和应用价值。
研究三聚氰胺-甲醛树脂在3D打印、智能材料等领域的应用，开
03
发新的应用领域。
THANKS FOR WATCHING
感谢您的观看
三聚氰胺-甲醛树脂具有较 好的流变性，有利于加工 成型。
化学性质
可反应性
三聚氰胺-甲醛树脂含有可 反应的活性基团，可在一 定条件下进行固化反应。
酸性稳定性
该树脂对酸有一定的稳定 性，可在酸性环境中使用。
碱性稳定性
三聚氰胺-甲醛树脂在弱碱 环境中较为稳定，但在强 碱环境中可能发生水解反 应。
热性能
聚合反应过程中，三聚氰胺和甲醛之间发生交联反应，形成高分子量的三聚氰胺 -甲醛树脂。
02
三聚氰胺-甲醛树脂的性 质
物理性质
01
02
03
溶解性
三聚氰胺-甲醛树脂具有良 好的溶解性，能溶于多种 有机溶剂，如醇、酮、酯 等。
稳定性
该树脂具有较好的稳定性， 对光、热、氧化等环境因 素有一定的耐受能力。
流变性
叠层
将涂胶后的基材按照要求进行叠层，控制好 叠层的顺序和方向。
涂胶
将粘合剂均匀涂布在基材表面，确保涂层均 匀、无气泡。
热压
将叠层后的材料放入热压机中进行热压处理， 使各层材料紧密结合在一起。
层压板的质量控制
基材质量
选择优质的基材，确保其表面 平整、无缺陷。
粘合剂性能
选用合适的粘合剂，并确保其 质量稳定、性能优良。
涂胶质量
控制好涂胶的厚度和均匀度， 避免出现涂层不均或气泡等问 题。
热压工艺
掌握好热压温度、压力和时间 等工艺参数，确保层压板的质
三聚氰胺-甲醛树脂
高性能树脂的开发
为满足特定领域的需求，未来将致力于开发具有更高性能 的三聚氰胺-甲醛树脂，如耐高温、耐腐蚀、高强度等。
树脂基复合材料的创新
三聚氰胺-甲醛树脂作为基体材料，在复合材料领域具有 广阔的应用前景。未来将通过创新制备工艺和配方设计， 开发出更多具有优异性能的树脂基复合材料。
三聚氰胺-甲醛树脂概述
第一季度
第二季度
第三季度
第四季度
基本性质
三聚氰胺-甲醛树脂为 无色至淡黄色透明或半 透明固体，具有较高的 硬度、耐磨性、耐热性 和电绝缘性。
制备方法
主要通过三聚氰胺与甲 醛在催化剂作用下进行 缩聚反应制得。反应条 件如温度、压力、催化 剂种类和用量等会影响
树脂的性能。
应用领域
生产工艺流程
01
02
03
原料预处理
将三聚氰胺和甲醛按照一 定比例混合，并加入适量 的催化剂和助剂。
缩聚反应
在一定温度和压力下，三 聚氰胺和甲醛发生缩聚反 应，生成三聚氰胺-甲醛预 聚物。
固化成型
将预聚物加热至一定温度， 使其进一步聚合和固化， 形成三聚氰胺-甲醛树脂成 品。
关键工艺参数控制
原料比例
危险源辨识与风险评估
辨识危险源
全面识别生产过程中可能存在的危险源，如化学反应失控、泄漏、 火灾等。
评估风险
对辨识出的危险源进行风险评估，确定风险等级和可能造成的后 果。
制定风险控制措施
根据风险评估结果，制定针对性的风险控制措施，降低事故发生 概率。
环境保护法规遵循及污染治理措施
遵守环境保护法规
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验六三聚氰胺/甲醛树脂的合成
一、实验目的
1.了解三聚氰胺/甲醛树脂的合成方法及层压板制备；
2.了解溶液聚合和缩合聚合的特点。
二、实验原理
三聚氰胺(M)-甲醛树脂(F)以及脲醛树脂通常称为氨基树脂。
三聚氰胺/甲醛树脂是由三聚氰胺和甲醛缩合而成。
缩合反应是在碱性介质中进行，先生成可溶性预缩合物：
这些缩合物是以三聚氰胺的三羟甲基化合物为主，在PH值为8-9时，特别稳定。
进一步缩合（如：N-羟甲基和NH-基团的失水）成为微溶并最后变成不溶的交联产物。
如：
三聚氰胺一甲醛树脂吸水性较低，耐热性高，在潮湿情况下，仍有良好的电气性能，常用于制造一些质量要求较高的日用品和电气绝缘元件。
三、主要仪器与试剂
(1)仪器
三颈瓶(250mL，1个)，搅拌器(1套)，温度计(2支)，回流冷凝管(1支)，滤纸（若干张），恒温浴(1套)，滴管(数支)，量筒(5mL或10mL，1支)，培养皿（1个）。
(2)试剂
三聚氰胺(31.5g) ，甲醛水溶液(36%，50mL) ，乌洛托品(六亚甲基四胺，0.12g) ，
三乙醇胺(0.15g，2-3滴) 。
四、流程图、实验步骤及现象
(1)流程图
(2)实验步骤及现象
五、讨论
1.三聚氰胺/甲醛树脂质量的主要因素
在三聚氰胺/甲醛树脂形成过程中，原料摩尔比、反应介质的pH值、原材料质量以及反应终点控制等，都是影响树脂质量的重要因素。
(一)摩尔比的影晌
三聚氰胺与甲醛的摩尔比影响反应速度和树脂性能。
摩尔比低，生成的羟甲基少，未反应的活泼氢原子就多，羟甲基和未反应的活泼氢原子之间，缩合失去一分子水，生成亚甲基键(一步反应)。
摩尔比高，生成的羟甲基多，羟甲基与羟甲基之间的反应是先缩合失去1分子水生成醚键，再进一步脱去1分子甲醛生成亚甲基键(两步反应)。
所以摩尔比愈高，树脂稳定性愈好，但游离醛含量也随之增高。
(二)pH值的影响
三聚氰胺与甲醛反应时，介质pH值对树脂性能有很大影响，如反应开始就在酸性条件下反应，会立即生成不溶性的亚甲基三聚氰胺沉淀。
生成的亚甲基三聚氰胺已失去反应能力，因此，不能用它继续制胶。
所以，开始反应时要将甲醛的pH值调至8.5-9.0，以保证反应过程中的pH值在7.0-7.5之间(因甲醛有康尼查罗反应pH值会下降)，即在微碱性条件下生成稳定的羟甲基三聚氰胺，进一步缩聚成初期树脂。
因为三聚氰胺比较活泼，所以作为浸渍用树脂不宜在酸性介质下进行。
(三)原材料质量的影响
主要是甲醛中铁含量不能超过标准，铁含量高在树脂合成时，影响pH值的准确测定，在反应过程中用氢氧化钠调节甲醛的pH值时，Fe3+和OH-结合生成
Fe(OH)
3沉淀，在浸渍纸时，Fe(OH)
3
浮出来附着在纸表面，热压后造成板外观不
合格而成废品。
所以用来生产浸渍树脂的甲醛，一定要化验铁含量，不合格拒绝使用。
(四)反应终点控制的影响
三聚氰胺树脂由于化学活性较大，所以终点控制对树脂质量和稳定性有很大影响，终点控制过头，树脂粘度大，稳定性差，终点不到影响胶接质量。
所以要严格控制反应终点。
（参考文献：王毓秀、邓介凡编.胶粘剂生产工艺[M].中国林业出版社,1989年11月第1版）
六、思考题
本实验中加入的三乙醇胺的作用是什么？
答：三乙醇胺是阳离子改性剂，用三乙醇胺改性的三聚氰胺树脂具有正电性，能较快的被纤维吸附，可在较高pH值下固化，避免了普通三聚氰胺/甲醛树脂对纸张白度和耐久性的不良影响。
