2012广州中考物理试题及答案
2012年广东省中考物理试卷
2012年广东省中考物理试卷2012年广东省中考物理试卷一．单项选择题（本大题7小题，每小题3分，共21分）1．以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子B．原子原子核质子C．原子核质子原子D．原子质子原子核2．一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是（）A．质量B．温度C．内能D．密度3．图中的四个实例，目的是为了减小摩擦的是（）4．图中小磁针的指向正确的是（）5．在同一架钢琴上，弹奏C调“3（mi）”和“1（dou）”这两个音，以下说法正确的是（）A．音色一定不同B．音调一定不同C．响度一定不同D．音调、音色和响度都不同6．2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过2000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成（）A．隧道掘进机的钻头B．炒菜锅C．高压输电线D．家用保险丝7．广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉．站在旁边的摄影师将看到（）A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色C．苹果呈黑色，瓷盘呈红色，香蕉呈红色D．苹果呈红色，瓷盘呈红色，香蕉呈黑色二、填空题（本大题7小题，每空1分，共21分）A．鞋底的花纹B．浴室脚垫做得凹凸不平C．在合页轴上加润滑油D．矿泉水瓶盖上的条纹A B C D三、作图题（共8分）15．（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图．（2）如图2，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L．（3）画出图3中人射光线AO的反射光线．（4）根据图4中光的传播方向，在虚线框内画上凸透镜或凹透镜．（5）声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图5的电路连．四、实验题（本大题3小题，共19分）五、16．如图1用刻度尺测量一物体的宽度，该刻度尺的分度值是，物体的宽度是cm．（2）如图2，电能表的示数为度；在某段时间内转盘转过1000转，表示此段时间内用了度电．（3）如图3的电压表，若选0～3Ⅴ的量程，读数为Ⅴ；若选0～15Ⅴ的量程，读数为Ⅴ．17．如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm 的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系．（不计细线重，g取10N/kg）（1）除图中的器材外，还需要的测量工具是．（2）小王从圆柱体接触水面至接触容器底之前，分别记下h和F，并将测量的结果填写在下面的表格中．实验次1 2 3 4 5 6 7 8 9序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据，在图中的方格纸中画出F与h关系的图象．②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F ；在物体A浸没后，当增大h时，弹簧测力计的示数F ．（均选填“增大”、“减小”或“不变”）③从表格中可知：在做次序3的实验时，物体A受到的浮力为N．（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了Pa．18．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω2A”、“50Ω1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在c、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．五、计算题（本大题2小题，共13分）19．如图，小王站在高3m、长6m的斜面上，将重200N的木箱沿斜面匀速从底端拉上顶端，拉力大小恒为120N，所花时间是10s．求：（1）木箱A沿斜面方向的运动速度．（2）小王对木箱做功的功率．（3）斜面的机械效率．20．某保温电热水壶电路如图，S是温控开关，R1为加热器．当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W．（不考虑温度对电阻阻值的影响），求：（1）加热电阻R1的阻值是多大？（2）在保温状态下，通过电阻R2的电流是多少？\六、综合能力题（本大题3小题，共18分）21．小王用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．实验桌上现有A、B两个凸透镜，其中凸透镜A的焦距为50cm，凸透镜B的焦距为10cm．光具座上标尺的刻度范围如图．（1）小王想探究凸透镜成像的规律，应选用凸透镜（选填“A’’或“B”）．（2）小王在图中的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示．分析实验数据可知：实验次序物体到凸透镜的距离u/cm光屏上像到凸透镜的距离v/cm光屏上像的大小1 60 12 缩小2 30 15 缩小3 20 20 等大4 15 30 放大5 12 60 放大①从实验次序2、3、4可以看出，当成实像时，物体到凸透镜的距离越短，光屏上像的大小就越；②同一凸透镜，成实像时，像距v随物距u的增大而．（3）你认为小王同学的实验过程是否全面？请提出你的看法（只需写出一种）．答：．22．某校科技小组的同学们用PTC元件（即半导体陶瓷材料）制作了一个电加热保温杯．常温下的凉开水放在杯内可加热至60℃，并利用这种元件的特性设定保温温度为60℃．已知所用的PTC元件的阻值R T随温度的变化关系如图甲，使用时PTC元件如图乙接入家庭电路中．请回答下列问题：（1）当温度为60℃时，电路中的电流是mA，通电1min，PTC元件消耗的电能是J．（2）PTC元件的最大电功率是W．（3）保温杯可以利用PTC元件的特性进行保温的原理是：当温度达到60℃时，PTC元件发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），温度保持不变．从图甲可以看出，①当它的温度高于60℃时，，温度下降；②当温度低于60℃时，，温度上升．因此保温杯中的水可以保持在60℃左右．23．阅读下面的短文，回答问题．空气能热水器空气能热水器（如图甲）是吸收空气的热能来制造热水的装置．其耗能约为电热水器的四分之一．空气能属于可再生的新能源，拥有先天的节能环保的优势．图乙是空气能热水器的工作原理示意图，它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成．制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同，其工作过程如下：A．液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器，在蒸发器迅速汽化，并从空气中吸收热能．B．制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器．C．在冷凝器中，高温高压的蒸气将热能传递给冷水并发生液化．制冷剂依此不断循环流动，使水的温度不断上升．空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能（Q）与压缩机等电器消耗的电能（W）的比值．能效比越高，说明热水器的制热效果越好．请回答下列问题：（1）制冷剂在中汽化，在中液化．（2）制冷剂在工作循环过程中，将中的热能不断地“搬运”至中．（3）某品牌空气能热水器正常工作时的参数如下：电源电压额定输入功率/kw 进水温度/ 出水温度/ 能效比220V 0.84 20 56 3.4从表格中的数据可知，该空气能热水器正常工作1h可产生的热水的体积为L．[水的比热容为4.2×103J/（kg・℃）；水的密度为1.0×103kg/m3]．。
2012 年广州市初中毕业生学业考试物理试卷及答案和点评
2012 年广州市初中毕业生学业考试物理本试卷分第一部分和第二部分. 第一部分第1 到第3 页，第二部分第3 至第10 页，共10 页.总分100 分. 考试时间80 分钟. 注意事项：1. 答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B 铅笔把对应该两号码的标号涂黑.2. 第一部分每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上.3. 第二部分答案必须写在答题卡个题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B 铅笔外. 其他都必须用黑色字迹钢笔或签字笔作答. 不准使用涂改液. 不按以上要求作答的答案无效.4. 考生必须保持答题卡的整洁. 考试结束后，将本试卷和答题卡一并交回.5. 全卷共24 小题，请考生检查题数.第一部分（共36 分）一、选择题（每小题3 分）每小题给出的四个选项中，只有一项最符合题意.1. 为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适A. 量程3m，分度值1mmB. 量程10m，分度值1dmC. 量程30cm，分度值1mmD. 量程15cm，分度值0.5mm2. 图1 中符合家庭用电安全要求的是按这样的电路图连接插座和电灯D 允许最大电流6A的插座连接多个用电器A 这样用试电笔接触火线B 电冰箱用这样的插座和插头 C3. 小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的A. 音调B. 频率C. 响度D. 音调及响度4. 一个苹果在阳光下看起来是红色，这是因为A. 红光透过苹果B. 苹果只吸收红光C. 苹果只反射红光D. 红光折射进苹果5. 90°C水全部变成125°C水蒸气A. 这些水蒸气的内能比水的小B. 液态水分子间距比气态水分子的大C. 水蒸气只能通过热传递途径变为水D. 水分子在125°C时比90°C时热运动更激烈5压力锅工作时锅内气体压强最大可达1.80x10 Pa，锅内水的最高温度A. 可达100. °CB. 可达117. °CC. 可达121. °CD. 取决于加热时间7. 当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接，其中正确的是图28.把篮球抛向空中，忽略空气阻力，图3 哪一图象能正确反映球离手后至落回地面前机械能（E ）与篮球离地- 高度（h ）的关系9. 自动对焦相机用红外线或超声波进行测距. 下列说法正确的是A. 超声波和红外线都是电磁波B. 相机底片上成的像一定是实像C. 焦距35mm 的相机底片离镜头距离小于35mmD. 红外线测距照相机和超声波测距照相机都可用来在月球上拍照10. 如图4，图钉尖的面积是5x106-8m，图钉帽的面积是1x102-4m，松木能2承受的最大压强是5x10Pa . 以下说法正确的是A. 手指至少要用500N 的力，图钉尖才能进入松木B. 手指至少要用0.25N 的力，图钉尖才能进入松木图4 松木图5C. 图钉静止时，它受到水平向左的力大于水平向右的力D. 图钉静止时，它受到水平向左的力小于水平向右的力11. 图5 的剪刀剪纸机械效率为80% ，这表示A. 若作用在剪刀的动力是1N，则阻力是0.8NB. 若作用在剪刀的阻力是1N，则动力是0.8NC. 若作用在剪刀的动力做功1J，则有0.2J 的功用于剪纸D. 若作用在剪刀的动力做功1J，则有0.8J 的功用于剪纸12. 水的比热容比煤油的大. 如图6，用规格相同的两试管分别装上质量相同的煤油和水，隔着石棉网同时对两试管加热. 图7 中的哪一图线能反映该实验情况图6图7第二部分（共64 分）二、填空作图题（共25 分）13. 如图8，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.14. 以O 为支点质量忽略不计的杠杆挂上10N 重物A，杠杆同时还受另一个大小与F A 不等、竖直向上的力F B 作用，处于平衡. 在图9 中画出（1）F A 的力臂l A ；（2）F B 的示意图并标示它的大小.15. 把干冰（固态二氧化碳）放入铝罐里一段时间，罐外壁结了一层霜，如图10，这层霜是由______________经过____________ 这种物态变化形成的.寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗上，水蒸气变成水珠__________ （选择：“会吸热”、“会放热”、“不会吸热或放热”），水珠会出现在车窗的__________ （选择“内侧”、“外侧”、“内、外侧”）.16. 夏天，用橡皮膜封闭一锥形瓶的瓶口，把锥形瓶放在冰水中后，瓶口的橡皮膜会向下凹，如图11，由此可知：该瓶内气体温度降低，密度______（选择“变大”、“不变”、“变小”）. 根据气体密度的这种变化规律，发生火灾时为了避免吸入燃烧后产生的有毒气体，人应尽量贴近地面爬行的理由是__________________________________ . 图1017. 一橡皮筋右端与水平桌面上的固定钉子相连，左端与放在水平桌面上的小铁块相连，铁块旁边有一固定于桌面上的电磁铁.（1）请在图12 中连接导线，使得当闭合开关时铁块靠近电磁铁可被其吸紧、断开开关时铁块被水平绷紧的橡皮筋拉开.（2）若图12 装置放在黑暗的环境，闪光灯每隔0.02s 闪亮一次，铁块会被照亮，底片记录此时铁块的位置.图13 是开关断开后铁块运动过程中的某一段频闪照片示意图，根据照片记录的铁块位置量得S1=S2 ，比较铁块在S 1、 S 2两段运动快慢：__________ （选择“S 1 段较快”、“S 2 段较快”“两段快慢一样”、），判断照片中运动的铁块水平方向所受的力___________________ （选择“是”、“不是”）相互平衡，理由是________________________________________________18. 如图14 所示，使线圈位于两磁极间（1）通电后，图14 中ab 段导线的电流方向是________________ （选择“由a 到b”、“由b 到a”）.图14中ab 段导线受磁场力的方向向上，用箭头标示出图16 中ab 段导线所受磁场力的方向.（2）线圈转过图15 所示位置，用_________ 的办法可使线圈靠磁场力继续顺时针转动至少半圈.（3）若把图14 中的电源换为电阻，快速转动线圈，电阻发热. 此过程机械能先转化为_________ 能再转化为____________________ 能.图14 图15 图1619. 车内有一块竖直放置的玻璃板，如图17 所示，车内一乘客通过玻璃板能看到左侧车窗外路旁树的像. 图18是某时刻乘客的眼睛、玻璃板和左侧树位置的简化图，图中眼睛和树用黑点代表.（1）在图18 中画出此时刻树在玻璃板中的像.（2）车前进过程，树在玻璃板中像的大小__________ （选择“变大”、“不变”、“变小”）. 与乘客的距离__________________（选择“变大”、“不变”、“变小”）；该乘客以玻璃板内树的像为参照物，觉得车_________________ （选择“向前运动”、“向后运动”、“静止”）.三、解析题（共18 分）20. 重4 10 N 的汽车在水平路面匀速运动，所受阻力为920N，汽车牵引力功率为9.2kW，其汽油发动机效率为20%（汽油热值是（4.6x10J /kg）（1）在图19 表示汽车的方框上画出汽车匀速运动过程中水平方向受力示意图.（2）求汽车运动100s 内①发动机对汽车的牵引力多大？②牵引力做了多少功？③汽车通过的距离多长？④发动机消耗汽油质量是多少？21. 小明把两电热棒R 1、R 2分别通过规格完全相同的两个电能表接到电压恒为220V照明电路. 电能表转盘每转一圈表明消耗电能5000J. 如图20 所示，R1、R 2分别把放在相同规格烧杯中初温、质量相同的水加热到80℃，记录数据如下表7图19（1）R 1 通电100s 消耗多少电能？（2）R 1 的电功率多大？（3）R 1 的电阻多大？（4）两杯水用于升温所需消耗电能应相同，而根据表中实验数据知道R 1 与R 2消耗的电能不同. 请分析什么原因导致R2消耗的电能比R 1 的大？四、实验探究题（共21 分）22. （1）根据图21 电路，在虚线框内画出对应的电路图（2）仅用图21 电路可直接测量小灯泡的________ 、__________ 这两个物理量，还可测量小灯泡的__________________ 、_____________________ .23. （1）小灯泡的结构如图22，按图23 中图连接能让完好的2.5V 的灯泡点亮.（2）图24 是“探究凸透镜成像的规律”实验装置示意图，凸透镜的焦距是20cm，如图的情景，眼睛可能观察到烛焰经凸透镜折射所成的虚像.图24（3）用水平风吹如图25 所示的四个模型，其中________ 图空气对模型下表面的压强小于上表面的压强图25（4）小明用量程是200g 的天平测一石块的质量，天平平衡时如图26 所示，由此可知小明使用天平的错误之处是______________________________________ .模型、24. 小明选用了如图27 中的质量约600g 的金属皇冠模型，若能测出模型所受重力G模型浸没在水中所受的浮力F浮，且知水的密度ρ 水，就可以根据 G模型F浮=ρ模型ρ水, ，求出模型密度ρ模型（1）证明式子图27ρ模型ρ水G模型F浮=ρ模型ρ水成立. （2）现有足量的水和图28 中的各种可选的器材，要利用G模型F浮=测出模型的密度，根据实验要求从器材A、B、C、D、E、F 中选择实验所必须的器材，并写出测模型密度的实验步骤及所需记录的数据.a. 选择的器材（填代号）：b. 实验步骤及需要记录的数据：2012 年广州市初中毕业生学业考试物理参考答案一选择题 1-5 ADCCD 6-10 BAABB 11-12 DC二作图题、填空题1315. 水蒸气凝华会放热内侧16. 变大燃烧产生的有毒气体温度较高，密度较小而上浮，会分布在房间上方，所以应该贴近地面爬行（2） s1 段较快不是铁块不做匀速直线运动，而做变速运动，所以不处于受力平衡状态18．（1）由a 到b（2）改变电流方向（3）电内（2）不变变大向后运动三、解析题（2）①920N ②920000J ③1000m ④0.1 kg21. （1）100000J（2） 1000W （3）48.4 Ω （4） R2功率较小，加热较慢，由于加热过程中水会同时汽化吸热，所以加热时间越长，汽化带走的热量越多，所以所需的总能量就越多。

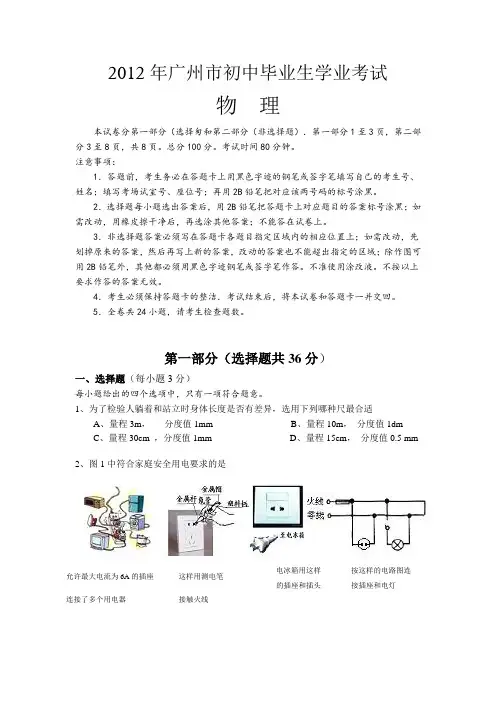

2012广州中考物理试题
2012年广州市初中毕业生学业考试物理本试卷分第一部分（选择匆和第二部分（非选择题）．第一部分1至3页，第二部分3至8页，共8页。
总分100分。
考试时间80分钟。
注意事项：1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的考生号、姓名；填写考场试室号、座位号；再用2B铅笔把对应该两号码的标号涂黑。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图可用2B铅笔外，其他都必须用黑色字迹钢笔或签字笔作答。
不准使用涂改液。
不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁．考试结束后，将本试卷和答题卡一并交回。
5．全卷共24小题，请考生检查题数。
第一部分（选择题共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项符合题意。
1、为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适A、量程3m，分度值1mmB、量程10m，分度值1dmC、量程30cm ，分度值1mmD、量程15cm，分度值0.5 mm2、图1中符合家庭安全用电要求的是3、小明的发言声音太小，老师要他大声重复一次，老师是要求小明提高声音的A、音调B、频率C、响度D、音调及响度4、一个苹果在阳光下看起来是红色，这是因为A、红光透过苹果B、苹果只吸引红光C、苹果只反射红光D红光折射进苹果5、90°C水全部变为125°C水蒸气A、这些水蒸气的内能比水的小B、液态水分子间距比气态水分子的大C、水蒸气只能通过热传递途径变为水D、水分子在125°C时比90°C时热运动更激烈6、下表为不同气压下水的沸点压力锅工作时锅内气体压强最大可达1.80×10P a ，锅内水的最高温度A 、可达100°C B、可达117°C C、可达121°C D、取决于加热时间7、当自动电压力锅内压强过大或温度过高时，发热器就会停止工作，压强过大时开关K过压自动断开，温度过高时开关K过热自动断开。

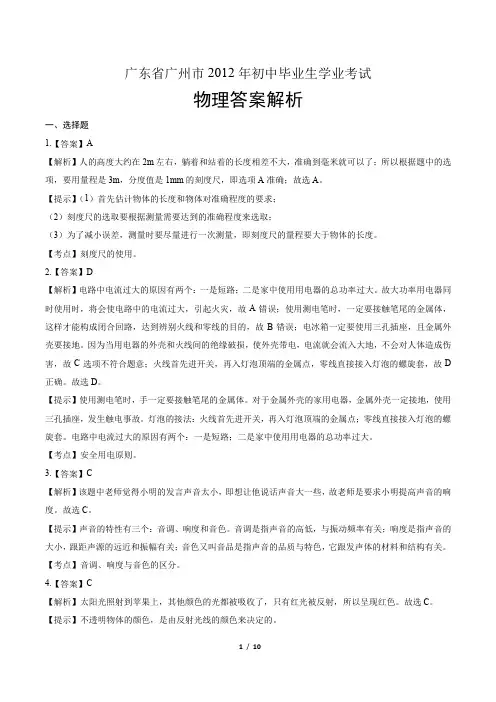

2012年广东省广州市中考物理试卷-答案
广东省广州市2012年初中毕业生学业考试物理答案解析一、选择题1.【答案】A【解析】人的高度大约在2m左右，躺着和站着的长度相差不大，准确到毫米就可以了；所以根据题中的选项，要用量程是3m，分度值是1mm的刻度尺，即选项A准确；故选A。
【提示】（1）首先估计物体的长度和物体对准确程度的要求；（2）刻度尺的选取要根据测量需要达到的准确程度来选取；（3）为了减小误差，测量时要尽量进行一次测量，即刻度尺的量程要大于物体的长度。
【考点】刻度尺的使用。
2.【答案】D【解析】电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故A错误；使用测电笔时，一定要接触笔尾的金属体，这样才能构成闭合回路，达到辨别火线和零线的目的，故B错误；电冰箱一定要使用三孔插座，且金属外壳要接地。
因为当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故C选项不符合题意；火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，故D正确。
故选D。
【提示】使用测电笔时，手一定要接触笔尾的金属体。
对于金属外壳的家用电器，金属外壳一定接地，使用三孔插座，发生触电事故。
灯泡的接法：火线首先进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
【考点】安全用电原则。
3.【答案】C【解析】该题中老师觉得小明的发言声音太小，即想让他说话声音大一些，故老师是要求小明提高声音的响度。
故选C。
【提示】声音的特性有三个：音调、响度和音色。
音调是指声音的高低，与振动频率有关；响度是指声音的大小，跟距声源的远近和振幅有关；音色又叫音品是指声音的品质与特色，它跟发声体的材料和结构有关。
【考点】音调、响度与音色的区分。
4.【答案】C【解析】太阳光照射到苹果上，其他颜色的光都被吸收了，只有红光被反射，所以呈现红色。

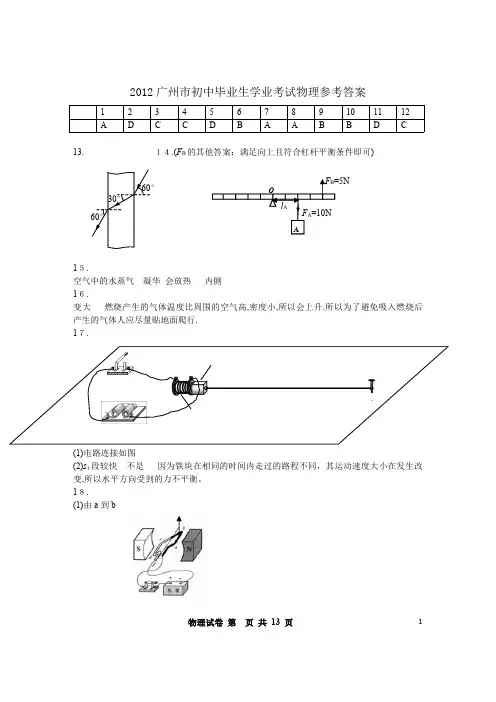

12至15年广州中考物理答案介绍
速度
0
时间
（2）F =
W t 500 J = 5m
=100N
（3）
F支
f
F
G
物理试卷 第
页 共 13 页
11
（4）因为物体做匀速直线运动，在水平方向上 F 和 f 二力平衡, 所以摩擦力大小等于拉 力大小.即摩擦力等于 100N.
21.(1) I =
P U 1100 W = 220V
=5A
R=
U I
9
24、
（2）1.8V
每次更换电阻后，未控制电阻两端电压相同
2015 年广州市初中毕业生学业考试 物理参考答案
第一部分
一、选择题 题号 答案 1 B 2 A 3 C 4 B 5 A 6 D 7 A 8 D 9 B 10 C 11 C 12 D
第二部分
二、填空 13.（1） 作图题
A＇
A
平面镜 （2）0.5； 向左移；不变
34
1.4
-7
② 1.250m/s 无关 23、 （1）温度计、手表 （2）实验步骤： ①先向两个保温杯进行编号 ②同时向两个保温杯中加满初温相同的水，并记录初温 T1； ③用手表计时，1h 后，分别测量两个保温杯的末温为 T2 和 T3 ④判断哪个保温效果更好。 根据：向相同容积的保温杯内加满水，水的质量相同，由可知，比热容、质量相同，经过相 同的时间，末温越高的保温杯散失热量越少，因此末温越高的保温杯保温效果越好。 物理试卷 第 页 共 13 页
物理试卷 第
页 共 13 页
13
(1)电路连接如图 (2)s1 段较快 不是 因为铁块在相同的时间内走过的路程不同，其运动速度大小在发生改 变,所以水平方向受到的力不平衡。 1８ . (1)由 a 到 b
2012年广东省中考物理试卷(含参考答案)
2012年广东省中考物理试卷一．单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中．只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子 B．原子原子核质子C．原子核质子原子 D．原子质子原子核2．（3分）一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是（）A．质量 B．温度 C．内能 D．密度3．（3分）图中的四个实例，目的是为了减小摩擦的是（）A．鞋底的花纹 B．浴室脚垫做得凹凸不平C．在合页轴上加润滑油 D．矿泉水瓶盖上的条纹4．（3分）图中小磁针的指向正确的是（）A．B．C．D．5．（3分）在同一架钢琴上，弹奏C调“3（mi）”和“1（dou）”这两个音，以下说法正确的是（）A．音色一定不同 B．音调一定不同C．响度一定不同 D．音调、音色和响度都不同6．（3分）2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过2000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成（）A．隧道掘进机的钻头 B．炒菜锅C．高压输电线D．家用保险丝7．（3分）广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉．站在旁边的摄影师将看到（）A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色C．苹果呈黑色，瓷盘呈红色，香蕉呈红色D．苹果呈红色，瓷盘呈红色，香蕉呈黑色二、填空题（本大题7小题，每空1分，共21分）8．（3分）电磁波在真空中的传播速度是3×108（填单位）；电磁波的波长越长其频率就越；电磁波（选填“能”或“不能”）在空气中传播．9．（3分）如图是固定在水平桌面上的圆弧轨道，将一小球由轨道的P点自由释放，滚动到Q点．在此过程中，动能先变后变，重力势能．10．（3分）如图是探究电磁感应现象的实验装置．保持U形磁铁不动，闭合开关，若金属棒ab竖直向上运动，此时灵敏电流表的指针；若金属棒ab水平向左运动，此时灵敏电流表的指针．如果保持金属棒ab不动，闭合开关，当U形磁铁水平向右运动时，灵敏电流表的指针．（均选填“偏转”或“不偏转”）11．（3分）如图的装置可用来定性研究定律．将电阻R甲与R乙（R甲＞R乙）串联在电路中是为了使时间和相同，通过温度计示数的变化可以比较的多少．12．（3分）某实心正立方体金属块的质量是m，边长是a，则金属块的密度ρ= （用m、a表示）．取6个这样的金属块，分别以如图的甲、乙两种方式放置在水平地面上，则甲、乙两种方式放置的金属块对水平地面的压力之比F甲：F乙= ，压强之比P甲：P乙= ．13．（3分）某托盘天平的全部砝码及标尺如图，此天平的称量（即称量范围）是g．若将此天平调节平衡后测一物体的质量，物体应放在盘．当加入一定量的砝码后，发现天平的指针偏向分度盘的左侧，再加入最小的砝码，指针偏向分度盘的右侧，这时应该，直至天平平衡．14．（3分）有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为Ω．调节滑动变阻器R，使灯泡的实际功率为 3.6W时，灯泡两端的电压是Ⅴ，滑动变阻器R连入电路的阻值是Ω．三、作图题（共8分）15．（8分）（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图．（2）如图2，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L．（3）画出图3中入射光线AO的反射光线．（4）根据图4中光的传播方向，在虚线框内画上凸透镜或凹透镜．（5）声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图5的电路连接完整．四、实验题（本大题3小题，共19分）16．（6分）如图1用刻度尺测量一物体的宽度，该刻度尺的分度值是，物体的宽度是cm．（2）如图2，电能表的示数为度；在某段时间内转盘转过1000转，表示此段时间内用了度电．（3）如图3的电压表，若选0～3V的量程，读数为V；若选0～15Ⅴ的量程，读数为V．17．（7分）如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系．（不计细线重，g取10N/kg）（1）除图中的器材外，还需要的测量工具是．（2）小王从圆柱体接触水面至接触容器底之前，分别记下h和F，并将测量的结果填写在下面的表格中．实验次1 2 3 4 5 6 7 8 9序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据，在图中的方格纸中画出F与h关系的图象．②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F ；在物体A浸没后，当增大h时，弹簧测力计的示数F ．（均选填“增大”、“减小”或“不变”）③从表格中可知：在做次序3的实验时，物体A受到的浮力为N．（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了Pa．18．（6分）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向（选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是．他这样选择的理由是：．五、计算题（本大题2小题，共13分）19．（7分）如图，小王站在高3m、长6m的斜面上，将重200N的木箱沿斜面匀速从底端拉上顶端，拉力大小恒为120N，所花时间是10s．求：（1）木箱A沿斜面方向的运动速度．（2）小王对木箱做功的功率．（3）斜面的机械效率．20．（6分）某保温电热水壶电路如图，S是温控开关，R1为加热器．当开关S接到a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W．（不考虑温度对电阻阻值的影响），求：（1）加热电阻R1的阻值是多大？（2）在保温状态下，通过电阻R2的电流是多少？六、综合能力题（本大题3小题，共18分）21．（6分）小王用凸透镜、蜡烛、光屏和光具座等器材，探究凸透镜成像的规律．实验桌上现有A、B两个凸透镜，其中凸透镜A的焦距为50cm，凸透镜B的焦距为10cm．光具座上标尺的刻度范围如图．（1）小王想探究凸透镜成像的规律，应选用凸透镜（选填“A”或“B”）．（2）小王在图中的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如表所示．分析实验数据可知：实验次序物体到凸透镜的距离u/cm 光屏上像到凸透镜的距离v/cm 光屏上像的大小1 60 12 缩小2 30 15 缩小3 20 20 等大4 15 30 放大5 12 60 放大①从实验次序2、3、4可以看出，当成实像时，物体到凸透镜的距离越短，光屏上像的大小就越；②同一凸透镜，成实像时，像距v随物距u的增大而．（3）你认为小王同学的实验过程是否全面？请提出你的看法（只需写出一种）．答：．22．（6分）某校科技小组的同学们用PTC元件（即半导体陶瓷材料）制作了一个电加热保温杯．常温下的凉开水放在杯内可加热至60℃，并利用这种元件的特性设定保温温度为60℃．已知所用的PTC元件的阻值R T随温度的变化关系如图甲，使用时PTC元件如图乙接入家庭电路中．请回答下列问题：（1）当温度为60℃时，电路中的电流是mA，通电1min，PTC元件消耗的电能是J．（2）PTC元件的最大电功率是W．（3）保温杯可以利用PTC元件的特性进行保温的原理是：当温度达到60℃时，PTC元件发热功率等于散热功率（即在相同时间内产生的热量与散失的热量相等），温度保持不变．从图甲可以看出，①当它的温度高于60℃时，，温度下降；②当温度低于60℃时，，温度上升．因此保温杯中的水可以保持在60℃左右．23．（6分）阅读下面的短文，回答问题．空气能热水器空气能热水器（如图甲）是吸收空气的热能来制造热水的装置．其耗能约为电热水器的四分之一．空气能属于可再生的新能源，拥有先天的节能环保的优势．图乙是空气能热水器的工作原理示意图，它主要由储水箱、毛细管、蒸发器、压缩机、冷凝器等部件组成．制冷剂在毛细管、蒸发器、压缩机、冷凝器之间循环过程与我们所熟悉的电冰箱的制冷循环过程相同，其工作过程如下：A．液态制冷剂经过一段很细的毛细管缓慢地进入蒸发器，在蒸发器迅速汽化，并从空气中吸收热能．B．制冷剂汽化生成的蒸气被压缩机压缩后变成高温高压的蒸气进入冷凝器．C．在冷凝器中，高温高压的蒸气将热能传递给冷水并发生液化．制冷剂依此不断循环流动，使水的温度不断上升．空气能热水器有一个很重要的指标是能效比，它是指水箱中的水吸收的热能（Q）与压缩机等电器消耗的电能（W）的比值．能效比越高，说明热水器的制热效果越好请回答下列问题：（1）制冷剂在中汽化，在中液化．（2）制冷剂在工作循环过程中，将中的热能不断地“搬运”至中．（3）某品牌空气能热水器正常工作时的参数如下：电源电压额定输入功率/kw 进水温度/ 出水温度/ 能效比220V 0.84 20 56 3.4从表格中的数据可知，该空气能热水器正常工作1h可产生的热水的体积为L．[水的比热容为4.2×103J/（kg・℃）；水的密度为1.0×103kg/m3]．2012年广东省中考物理试卷参考答案与试题解析一．单项选择题（本大题7小题，每小题3分，共21分）在每小题列出的四个选项中．只有一个是正确的．请把答题卡上对应题目所选的选项涂黑．1．（3分）（2012•中山）以下微观粒子按空间尺度由大到小排序正确的是（）A．质子原子核原子 B．原子原子核质子C．原子核质子原子 D．原子质子原子核【解答】解：物质由分子构成，分子由原子构成，原子由原子核和电子构成，原子核由质子和中子构成，质子和中子又由夸克构成，因此从大到小的顺序应为：原子、原子核、质子．故选B．2．（3分）（2012•东莞）一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是（）A．质量 B．温度 C．内能 D．密度【解答】解：矿泉水放入冰箱结冰后，温度降低，内能减小，密度变小，体积变大，只有质量是不变的．故选A．3．（3分）（2012•广东）图中的四个实例，目的是为了减小摩擦的是（）A．鞋底的花纹B．浴室脚垫做得凹凸不平C．在合页轴上加润滑油D．矿泉水瓶盖上的条纹【解答】解：A、鞋底有凹凸的花纹，是在压力一定时，增大接触面的粗糙程度来增大鞋和地面之间的摩擦力，防止滑倒．不符合题意．B、浴室脚垫做得凹凸不平，是在压力一定时，增大接触面的粗糙程度来增大脚和脚垫之间的摩擦力，防止滑倒．不符合题意．C、在合页轴上加润滑油，是相互接触的两表面彼此离开，减小摩擦力．符合题意．D、矿泉水瓶盖上的条纹，是在压力一定时，增大接触面的粗糙程度来增大手和瓶盖之间的摩擦力，防止打滑．不符合题意．故选C．4．（3分）（2012•东莞）图中小磁针的指向正确的是（）A．B．C．D．【解答】解：①从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极．所以A不符合题意．②从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是S极，右端是N极．所以B不符合题意．③从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是S极，右端是N极．所以C符合题意．④从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管左端是N 极，右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是S极，右端是N极．所以D不符合题意．故选C．5．（3分）（2012•东莞）在同一架钢琴上，弹奏C调“3（mi）”和“1（dou）”这两个音，以下说法正确的是（）A．音色一定不同 B．音调一定不同C．响度一定不同 D．音调、音色和响度都不同【解答】解：因为dou.1 和 mi.3 两个音阶的音调越来越高，dou.1 的音调低，mi.3 的音调高，说明振动的频率不同，音调越高，振动频率越快．故选B．6．（3分）（2012•中山）2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家．石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过2000℃，它具有优良的导电性和导热性等属性．可以预见，石墨烯未来的应用将相当广阔．根据石墨烯的属性，你认为石墨烯不能用来制成（）A．隧道掘进机的钻头 B．炒菜锅C．高压输电线D．家用保险丝【解答】解：A、隧道掘进机的钻头，利用了它的硬度大的特点，故A正确，不符合题意；B、炒菜锅，利用了它的导热性好，故B正确，不符合题意；C、高压输电线，利用了它的导电性好的特点，故C正确，不符合题意；D、石墨烯熔点高不能用来做保险丝，故D符合题意；故选D．7．（3分）（2012•东莞）广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉．站在旁边的摄影师将看到（）A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色C．苹果呈黑色，瓷盘呈红色，香蕉呈红色D．苹果呈红色，瓷盘呈红色，香蕉呈黑色【解答】解：用红光照射白色瓷盘、红色苹果及黄色香蕉：白色瓷盘，白色的物体能反射所有的色光，反射什么色光就是什么颜色，故瓷盘呈现红色．红色的苹果反射红光，故呈现红色；黄色香蕉，吸收红色的光，没有光线进入人眼，故呈现黑色；故选D．二、填空题（本大题7小题，每空1分，共21分）8．（3分）（2012•东莞）电磁波在真空中的传播速度是3×108m/s （填单位）；电磁波的波长越长其频率就越低；电磁波能（选填“能”或“不能”）在空气中传播．【解答】解：由课本基础知识可知，电磁波在真空中的传播速度为：3×108m/s．任何一种频率的电磁波在真空中的传播速度都相同，则电磁波的波长与频率成反比，所以电磁波的频率越高，它的波长就越短．频率越低，波长越长．电磁波的传播不需要介质，可以在空气中传播．故答案为：m/s；低；能．9．（3分）（2012•东莞）如图是固定在水平桌面上的圆弧轨道，将一小球由轨道的P点自由释放，滚动到Q点．在此过程中，动能先变大后变小，重力势能先变小后变大．【解答】解：（1）小球由轨道的P点自由释放，在运动到轨道最低点的过程中，小球的质量不变，高度降低，重力势能变小，速度越来越快，动能变大；（2）在小球由最低点滚动到Q点的过程中，小球质量不变，高度变高，重力势能变大，速度越来越小，动能变小．故答案为：大；小；先变小后变大．10．（3分）（2012•东莞）如图是探究电磁感应现象的实验装置．保持U形磁铁不动，闭合开关，若金属棒ab竖直向上运动，此时灵敏电流表的指针不偏转；若金属棒ab水平向左运动，此时灵敏电流表的指针偏转．如果保持金属棒ab不动，闭合开关，当U形磁铁水平向右运动时，灵敏电流表的指针偏转．（均选填“偏转”或“不偏转”）【解答】解：闭合开关，金属棒为闭合电路的一部分导体，（1）若金属棒ab竖直向上运动，金属棒不切割磁感线，不会产生感应电流，此时灵敏电流表的指针不偏转；（2）若金属棒ab水平向左运动，金属棒切割磁感线，产生感应电流，此时灵敏电流表的指针偏转；（3）保持金属棒ab不动，当U形磁铁水平向右运动时，金属棒和磁场之间发生相对运动，金属棒也切割磁感线，产生感应电流，此时灵敏电流表的指针偏转．故答案为：不偏转；偏转；偏转．11．（3分）（2012•东莞）如图的装置可用来定性研究焦耳定律．将电阻R甲与R乙（R甲＞R乙）串联在电路中是为了使时间和电流相同，通过温度计示数的变化可以比较电流产生热量的多少．【解答】解：（1）如图的装置可用来定性研究焦耳定律；（2）将电阻R甲与R乙串联在电路中是为了使时间和电流相同；（3）通过温度计示数的变化可以比较电流产生热量的多少．故答案为：焦耳；电流；电流产生热量．12．（3分）（2012•广东）某实心正立方体金属块的质量是m，边长是a，则金属块的密度ρ= （用m、a表示）．取6个这样的金属块，分别以如图的甲、乙两种方式放置在水平地面上，则甲、乙两种方式放置的金属块对水平地面的压力之比F甲：F乙= 1：1 ，压强之比P甲：P乙= 2：3 ．【解答】解：（1）金属块的体积：V=a3，金属块的密度：ρ==；（2）由题知6个金属块放在水平地面上，对地面的压力：F甲=F乙=G总=6G=6mg，所以F甲：F 乙=1：1；由图知，地面的受力面积S甲=3a2，S乙=2a2，所以S甲：S乙=3a2：2a2=3：2，∵p=，F甲：F乙=1：1；S甲：S乙=3：2，∴p甲：p乙=2：3．故答案为：；1：1；2：3．13．（3分）（2012•东莞）某托盘天平的全部砝码及标尺如图，此天平的称量（即称量范围）是0～210 g．若将此天平调节平衡后测一物体的质量，物体应放在左盘．当加入一定量的砝码后，发现天平的指针偏向分度盘的左侧，再加入最小的砝码，指针偏向分度盘的右侧，这时应该取下最小砝码，向右移动游码，直至天平平衡．【解答】解：（1）天平的最大测量值是：100g+50g+20g+20g+10g+5g+5g=210g．（2）用天平称量物体质量时，物体放在天平的左盘，砝码放在天平的右盘．（3）当加人一定量的砝码后，发现天平的指针偏向分度盘的左侧，说明天平的左端下沉，再加入最小的砝码，指针偏向分度盘的右侧，说明天平的右端下沉，这时应该取下最小砝码，向右移动游码．故答案为：0～210；左；取下最小砝码，向右移动游码．14．（3分）（2012•广东）有一种亮度可以调节的小台灯，其电路如图甲．电源电压为24Ⅴ，灯泡L的额定电压为24Ⅴ，通过灯泡L的电流跟其两端电压的关系如图乙．当灯泡正常发光时，灯丝的电阻为60 Ω．调节滑动变阻器R，使灯泡的实际功率为3.6W时，灯泡两端的电压是12 Ⅴ，滑动变阻器R连入电路的阻值是40 Ω．【解答】解：（1）灯泡正常工作时的电压U L=24V，由图可知通过灯泡的电流I L=0.4A，灯泡的电阻R L===60Ω；（2）由图象可知，当U L′=12V，I=I L′=0.3A时，灯泡的实际功率为3.6W，此时滑动变阻器两端的电压U滑=U﹣U L′=24V﹣12V=12V，滑动变阻器接入电路的电阻R滑===40Ω．故答案为：60；12；40．三、作图题（共8分）15．（8分）（2012•东莞）（1）画出图1中静止在水平桌面上的物体A所受重力及支持力的示意图．（2）如图2，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F的力臂L．（3）画出图3中入射光线AO的反射光线．（4）根据图4中光的传播方向，在虚线框内画上凸透镜或凹透镜．（5）声控开关在接收到一定响度的声音时会自动闭合一段时间．某地下通道两端的人口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接通电源发光．请按题意将图5的电路连接完整．【解答】解：（1）重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如下图：（2）过支点O向F的作用线做垂线，垂线段的长度为F的力臂，如图所示：或（3）先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线．如图所示：（4）由给出的光线可知，原本向中间会聚的光线经透镜折射后变得平行不再会聚，故虚线框内的是凹透镜，如图所示：（5）两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，如下图所示：四、实验题（本大题3小题，共19分）16．（6分）（2012•东莞）如图1用刻度尺测量一物体的宽度，该刻度尺的分度值是1mm ，物体的宽度是 1.40 cm．（2）如图2，电能表的示数为1931.6 度；在某段时间内转盘转过1000转，表示此段时间内用了0.4 度电．（3）如图3的电压表，若选0～3V的量程，读数为 2.6 V；若选0～15Ⅴ的量程，读数为13 V．【解答】解：（1）此刻度尺的分度值为1mm，所以物体长度为L=1.40cm；（2）电能表的示数为1931.6kwh；设消耗的电能为W，根据题意得=W=0.4kwh；（3）电压表选0～3Ⅴ的量程，读数为2.6V；若选0～15Ⅴ的量程，读数为13V．故答案为：（1）1mm；1.40；（2）1931.6；0.4；（3）2.6；13．17．（7分）（2012•中山）如图，底面积为80cm2的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下．小王要探究圆柱形物体A逐渐浸人圆筒形容器内的水中时（水没有溢出容器），弹簧测力计的示数F与圆柱形物体A下表面离水面的距离h的关系．（不计细线重，g取10N/kg）（1）除图中的器材外，还需要的测量工具是刻度尺．（2）小王从圆柱体接触水面至接触容器底之前，分别记下h和F，并将测量的结果填写在下面的表格中．1 2 3 4 5 6 7 8 9实验次序h/cm 0 2 4 6 8 10 12 14 16 F/N 9.0 7.8 6.6 5.4 4.2 3.0 1.8 1.8 1.8①依据表中数据，在图中的方格纸中画出F与h关系的图象．②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F 减小；在物体A浸没后，当增大h时，弹簧测力计的示数F 不变．（均选填“增大”、“减小”或“不变”）③从表格中可知：在做次序3的实验时，物体A受到的浮力为 2.4 N．（3）物体A在容器内浸没后与未放人物体A前比较，水对容器底产生的压强增加了900 Pa．【解答】解：（1）弹簧测力计测量拉力，物体底面到水面的距离需要使用刻度尺测量；（2）①根据实验数据做出图象如下：②分析表中数据、观察图象，可以得出结论：在物体A没有浸没之前，当h增大时，弹簧测力计的示数F减小；在物体A浸没后，当增大h时，弹簧测力计的示数F不变；③由实验次序1知，物体的重力为G=9N，实验次序3中弹簧测力计的拉力为F=6.6N，所以此时受到的浮力为F浮=G﹣F=9N﹣6.6N=2.4N；（3）物体完全浸没时排开水的体积为V排=V0=S0h0=60cm2×12cm=720cm3排开水的深度为h===9cm=0.09m增加的压强为P=ρgh=1.0×103kg/m3×10N/kg×0.09m=900Pa故答案为：（1）刻度尺；（2）①F与h图象关系如下：②减小；不变③2.4；（3）900．18．（6分）（2012•东莞）在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），导线若干．（1）请根据图甲的电路图用笔画线将图乙实物图连接完整（注意电流表的量程选择）．（2）小李实验时，在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表的示数为1.5Ⅴ，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 F （选填“E”或“F”）端移动，小李移动变阻器滑片P的目的是：保持定值电阻两端电压为1.5V不变．（3）小李为完成用四个定值电阻进行实验，他应选择的滑动变阻器规格是“50Ω 1A”．他这样选择的理由是：当20Ω的电阻接入a、b间时，为使电压表的示数为1.5V，滑动变阻器接入电路中的阻值是40Ω；若选用规格为“20Ω，2A”滑动变阻器，无论怎样移动滑片P，电压表的示数始终无法达到1.5V ．【解答】解：（1）电路中的最大电流I=═=0.6A；则电流表的量程为0～0.6A；故将电流表“0.6A”的接线柱与开关的右接线柱相连，“﹣”接线柱与电阻丝的b接线柱相连；如图所示：（2）将5Ω的电阻换成了10Ω的电阻时，串联电路的总电阻变大，根据欧姆定律可知电路中电流变小，滑动变阻器分得的电压变小，电阻分得的电压变大；要探究电流和电阻之间关系，必须保持电阻两端的电压不变，即与电阻并联的电压表示数不变，所以应调节滑片向F 移动，增大滑动变阻器接入电路的电阻，使电压表的示数达到1.5V时，读取电流表示数．因此小李移动变阻器滑片P的目的保持定值电阻两端电压为1.5V不变．（3）当20Ω的电阻接入a、b间时，为使电压表的示数为1.5V，滑动变阻器接入电路中的阻值是40Ω；若选用规格为“20Ω，2A”滑动变阻器，无论怎样移动滑片P，电压表的示数。
广州市初物理参考答案
广州市初物理参考答案 The document was prepared on January 2, 20212012 年广州市初中毕业生学业考试物理参考答案一选择题 1-5 ADCCD 6-10 BAABB 11-12 DC二作图题、填空题1315. 水蒸气凝华会放热内侧16. 变大燃烧产生的有毒气体温度较高，密度较小而上浮，会分布在房间上方，所以应该贴近地面爬行（2） s1 段较快不是铁块不做匀速直线运动，而做变速运动，所以不处于受力平衡状态18．（1）由a 到b（2）改变电流方向（3）电内（2）不变变大向后运动三、解析题（2）①920N ②920000J ③1000m ④ kg21. （1）100000J（2） 1000W （3）Ω（4） R2功率较小，加热较慢，由于加热过程中水会同时汽化吸热，所以加热时间越长，汽化带走的热量越多，所以所需的总能量就越多。
22. （1）（2） 电流 电压 电阻 电功率23. （1） C （2） B （3） B （4） 超出天平的测量范围（超量程）24. （1） 证明： 对于物体而已，其重力可以表示为 G 模型= ρ模型 gV 模型 ①同时，当模型完全浸没在水里时，其受到的浮力可以表示为：F 浮= ρ水gV 排 ②又由于完全浸没于水中，所以 V 模型=V 排 ③由①②③式可得（①式除以②式，约掉g 和V ）：水模型浮模型ρρ=F G 命题得证。
（2） a. 选用的器材： B 、F b. 实验步骤：① 先用弹簧测力计测出模型的重力，记为F 1。
② 将水槽中倒入适量的水，将模型悬挂在弹簧测力计上，再将模型完全浸没在水中，稳定后记录下此时弹簧测力计的读数 F 2。
③ 模型的密度可以表示为：ρ模型=水ρ211F F F -。
2012年广东中考物理试题
2012年广东省初中毕业生学业考试物理一．单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中。
只有一个是正确的。
请把答题卡上对应题目所选的选项涂黑。
1．以下微观粒子按空间尺度由大到小排序正确的是A．质子原子核原子 B．原子原子核质子C．原子核质子原子 D．原子质子原子核【答案】B2．(2012广东省第2题)一瓶矿泉水放入冰箱结冰后，下列物理量不发生改变的是A．质量 B．温度 C．内能 D．密度【答案】A3．(2012广东省第3题)图1中的四个实例，目的是为了减小摩擦的是【答案】C4．(2012广东省第4题)图2中小磁针的指向正确的是【答案】C5．(2012广东省第5题)在同一架钢琴上，弹奏C调“3(mi)”和“1(dou)”这两个音，以下说法正确的是A．音色一定不同 B．音调一定不同 C．响度一定不同 D．音调、音色和响度都不同【答案】B6．(2012广东省第6题)2010年诺贝尔物理学奖颁给了发现石墨烯的两位俄裔科学家。
石墨烯由一层碳原子组成，它是目前世界上最薄、最坚硬的纳米材料，它的熔点超过⒛00℃，它具有优良的导电性和导热性等属性。
可以预见，石墨烯未来的应用将相当广阔。
根据石墨烯的属性，你认为石墨烯不能用来制成A．隧道掘进机的钻头 B．炒菜锅 C．高压输电线 D．家用保险丝【答案】D7．(2012广东省第7题)广告公司在拍摄水果广告时，为了追求某种艺术效果，在暗室里用红光照射装在白色瓷盘中的红色苹果及黄色香蕉。
站在旁边的摄影师将看到A．苹果呈黑色，瓷盘呈白色，香蕉呈黑色 B．苹果呈红色，瓷盘呈黑色，香蕉呈黑色C．苹果呈黑色，瓷盘呈红色，香蕉呈红色 D．苹果呈红色，瓷盘呈红色，香蕉呈黑色【答案】D二、填空题(本大题7小题，每空1分，共21分)8．(2012广东省第8题)电磁波在真空中的传播速度是3×108 (填单位)；电磁波的波长越长其频率就越；电磁波 (选填“能”或“不能”)在空气中传播。
