工厂电表接线方法
工厂电表接线方法
工厂电表是用来测量工厂用电情况的重要设备，正确的接线方法能够保证电表的稳定运行和准确测量用电数据。
一般来说，工厂电表的接线主要包括三个方面：接地线的接法、电流线的接法和电压线的接法。
1. 接地线的接法
工厂电表的接地线是用来将电表与地面相连的，主要用于保护电表和使用电器的安全。
一般来说，接地线应该紧密连接在电表上的接地端子上，并通过专门的接地线连接到地面上。
在接地线的安装中，要注意接地线的长度不宜过长，以免电阻过大影响电流的流动。
2. 电流线的接法
电流线是用来检测电流的线路，一般分为直接式和变比式两种。
在直接式电表中，电流线应该从电源的正极引出，通过电流互感器连接到电表上的电流端子。
在变比式电表中，电流线应该从电流互感器的中间引出，一端连接到电表上的电流端子，另一端连接到电源的负极上。
3. 电压线的接法
电压线是用来检测电压的线路，一般分为单相和三相两种。
在单相电表中，电压线应该从电源的正极引出，连接到电表上的电压端子上。
在三相电表中，电压线应该分别从A、B、C三相电源的正极引出，连接到电表上对应的电压端子上。
综上所述，正确的工厂电表接线方法可以保证电表的正常运行和
准确测量用电数据。
在接线过程中，要注意安全和准确性，并按照电表的使用说明进行接线操作。
发电厂主接线方式的选择
发电厂的电器主接线的方式及优缺点一、主接线的分类：根据是否采用母线作为中间环节1、有汇流母线的接线方式单母线接线，双母线接线2、无汇流母线的接线方式桥形接线，角形接线，单元接线（一）有汇流母线的接线方式A、单母线接线优点：接线简单，操作方便，设备少，经济性好，扩建方便。
缺点：可靠性差，母线或者母线隔离开关故障、检修时，所有回路都要停止工作，造成蜷缩长期停电。
调度不方便，电源只能并列运行，不能分列运行，线路测放生短路有恒大的短路电流。
1）单母线分段接线一段母线发生故障时，非故障段母线不间断供电；2）单母线分段带旁路接线旁路母线和旁路断路器的作用：不停电检修线路断路器B、双母线接线每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF(简称母联)连接。
优点：可靠性高，灵活性好，扩建性好优缺点：供电可靠，调度灵活，扩建方便；检修母线可以不停电；可用母线连断路器代替线路断路器工作1）双母线分段接线母线分段可减少母线故障时的停电范围；检修断路器无须停电。
2）双母线带旁路接线优缺点（1）、供电可靠、灵活、操作简单；（2）、检修任一断路器均无需停电；（3）、投资大、控制保护复杂。
（二）无汇流母线的接线方式A、多角形接线特点：1、把各个断路器互相连接起来，形成闭合的单环性接线。
2、每个回路都经过两台断路器接入电路中，从而达到双重连接的目的优点：1、较高的可靠性 2、断路器配置合理 3、隔离开关只作为检修时隔离电压之用，减少了停电事故 4占地面积小 5进出线的回路数受限制；配电装置不易扩建缺点：1、要对进出线的回路数进行限制 2、在闭环和开环两种情况下，流过个开关电气的工作电流差别较大，给选择电器带来困难，给继电保护整定和控制回路复杂化 3、配电装置不易扩建 4、以采用三、五角形接线为宜B、桥形接线1）内桥接线适用于输电线路较长、故障机会较多，而变压器又不需要经常切换的中小容量的发电厂和变电所中3）外桥接线适用于线路较短，检修、操作及故障机会较多，而变压器按经济运行的要求需要经常切换的场合C、单元接线优点：接线简单清晰、设备投资少，简化发电厂电气主接线压缩了占地面积。

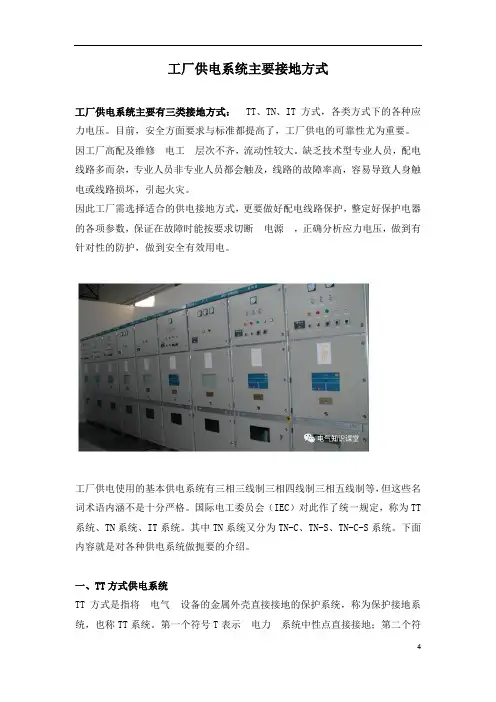

工厂供电系统主要接地方式
工厂供电系统主要接地方式工厂供电系统主要有三类接地方式：TT、TN、IT方式，各类方式下的各种应力电压。
目前，安全方面要求与标准都提高了，工厂供电的可靠性尤为重要。
因工厂高配及维修电工层次不齐，流动性较大。
缺乏技术型专业人员，配电线路多而杂，专业人员非专业人员都会触及，线路的故障率高，容易导致人身触电或线路损坏，引起火灾。
因此工厂需选择适合的供电接地方式，更要做好配电线路保护，整定好保护电器的各项参数，保证在故障时能按要求切断电源，正确分析应力电压，做到有针对性的防护，做到安全有效用电。
工厂供电使用的基本供电系统有三相三线制三相四线制三相五线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC）对此作了统一规定，称为TT 系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S系统。
下面内容就是对各种供电系统做扼要的介绍。
一、TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。
第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地，如图1所示。
这种供电系统的特点如下：图1 TT方式供电系统优点：1)当用电设备距配电房较远难以作等电位联结的条件下，用熔断器或断路器作接地保护都难以达到规范的要求。
用TT系统，采用剩余电流动作保护器就容易达到规范的要求了。
2)共用接地线与工作N线没有电的联系；正常运行时，工作N线可以有电流，而专用保护线没有电流；3)TT系统适用于接地保护很分散的地方。
缺点：1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。
火电厂厂用电接线举例(与“备用”有关的文档共9张)
④ 厂用电动机的供电方式：个别供电和成组供电； ⑤ 高压母线和低压切接至备用母线段。
第二页，共9页。
①厂用工作变由发电机端引出，备用变由系统引入 厂用电系统一般用电缆送电 ② 高压厂用电按机、炉分段； ③专设事故保安电源，电压等级380V ① 具有发电机机端母线，厂用变和备用变都从机端母线引出； 自用电电压有高、低压之分，一般高压用6KV或10KV，低压用380/220V； ③ 工作变为明备用（#0高变、#0低变）； 大型火电厂 厂用电接线 ①厂用工作变由发电机端引出，备用变由系统引入 ③ 工作变为明备用（#0高变、#0低变）； 自用变压器较多，一般采用明备用方式； 火电厂自用电的接线特点 自用机械可以是单独供电，也可以是成组供电； ⑤ 高压母线和低压母线都与备用母线段连接，故障时通过断路器自动投切接至备用母线段。 自用机械可以是单独供电，也可以是成组供电； 大型火电厂 厂用电接线
第九页，共9页。
第三页，共9页。
中小型火 电厂厂用 电接线图
第四页，共9页。
2. 大型火电厂 ①厂用工作变由发电机端引出，备用变由系统引入
②明备用
③专设事故保安电源，电压等级380V
第五页，共9页。
第六页，共9页。
大型火电厂 厂用电接线
第七页，共9页。
第八页，共9页。
火电厂自用电的接线特点
• 厂机械多，接线复杂；自用电电压有高、低 压之分，一般高压用6KV或10KV，低压用 380/220V；自用变压器较多，一般采用明备 用方式；自用机械可以是单独供电，也可以 是成组供电；自用电接线实行按机炉分段。
7.4自用电接线举例
• 无论高压厂用电系统，还是低压厂用电系统， 配电设备均采用成套配电装置
第一节工厂电力线路的接线方式
第一节工厂电力线路的接线方式电力线路按电压等级可分为低压和高压两种，及以下的为低压线路，超过的为高压线路。
一、低压线路的接线方式工厂低压线路有放射式、树干式和环式等基本接线方式。
（一）放射式接线如图所示是低压放射式接线。
放射式接线的特点是：其引出线发生故障时互不影响供电，可靠性较高；但在一般情况下，其有色金属消耗量较多，采用的开关设备也较多。
这种接线多用于供电可靠性要求高的车间，特别是用于大型设备的供电。
（二）树干式接线如图所示是低压树干式接线。
树干式接线的特点正好与放射式相反，一般情况下，它采用的开关设备较少，有色金属消耗量也较少；但干线发生故障时，影响范围··3第三篇建筑电气线路设计施工实例与图集大，故供电的可靠性较差。
一般用于机械加工车间，机修车间，适用于供电容量较小而分布较均匀的用电设备。
图低压放射式接线图低压树干式接线（三）环式接线如图所示是由一台变压器供电的低压环式接线。
一个工厂内的所有车间变电所的低压侧，可以通过低压联络线相互联接成为环式。
环式接线，供电可靠性比较高。
任一段线路发生故障或检修时，都不致造成供电中断，或暂时停电，一旦切换电源的操作完成，就能恢复供电。
环式接线，可使电能损耗和电压损耗减少，既能节约电能，又能提高电压水平。
但是环式供电系统的保护装置及其整定配合相当复杂，如配合不当，容易发生误动作，反而扩大故障停电的范围。
二、高压线路的接线方式工厂高压线路也有放射式、树干式和环式等基本接线方式··4第一章电缆线路和架空线路设计施工实例与图集图低压环形接线（一）放射式接线如图所示是高压放射式接线。
在这种接线中，线路之间互不影响，而且便于装设自动装置，但是高压开关设备较多，当线路较多时，还须设高压配电室，因而投资增加。
这种接线供电可靠性不高，任一线路发生故障或检修时，该线路所供电的负荷都要停电。
为了提高供电的可靠性，可在各车间变电所高压侧之间或低压侧之间敷设置联络线。
厂用电接线的设计原则和接线形式
注：125MW及以下机组一般可在厂用分支上
按额定电流装设断路器，对于200MW及以上 的机组，可不装断路器，厂用分支都采用分 相封闭母线。
2、备用电源及其引接方式
① 作用：作为工作电源的事故备用。 ② 引接要求：具有独立性和足够的用电容量。 ③ 引接方式：
3、启动电源
定义：指机组在启动或停运过程中，工作电源不可能供电 的工况下为该机组的厂用负荷供电。
4、事故保安电源
可靠的外部独立电源 快速柴油发电机组 蓄电池组 逆变器（直变交）
六、厂用电接线形式
通常采用单母线分段接线形式。 采用“按锅炉分段”原则
定义：将高压厂用母线按锅炉台数分成若干独立 段
特点：①便于运行和检修②使事故影响范围局限 在一机一炉③短路电流较小
② 中性点直接接地方式：供电可靠性较低，发生单 相接地故障时，动作于跳作电源
﹜ ➢ 备用电源
➢ 启动电源
启动／备用电源
➢ 事故保安电源
1、工作电源及其接线方式
① 作用：是保证正常运行的基本电源
② 引接要求：供电可靠，容量满足符合要求，不应少 于两个。
③ 引接方式
高压厂用工作电源：从发电机回路的引 接方式与主接线形式有密切联系。当主接线 具有发电机电压母线时，应从母线上引接;当 为单元接线时，应从主变压器的低压侧引接。
主要内容
一、对厂用电接线的要求 二、厂用电接线的设计原则 三、厂用电的电压等级 四、厂用电系统中性点接地方式 五、厂用电源及其引接 六、厂用电接线形式
一、对厂用电接线的要求
• 供电可靠，运行灵活。 • 各机组的厂用电系统应是独立的。 • 全场性公用负荷应分散接入不同机组的厂用母线或公
(整理)厂用电及保安系统
厂用电系统一、厂用电接线方式1.厂用工作电源及其引接#1、2机组厂用电系统采用单元制接线方式，即每台机组6KV厂用母线分别设置I（II）A、I（II）B两段工作母线，每台发电机出口T接的高厂变给6KV厂用工作母线供电。
两台机组设一台启/备变作为6kV系统的启动和备用电源。
启/备变高压侧接至湛江发电厂二期220kV母线，与高厂变不在一个同期系统。
6kV系统为中电阻接地系统（中阻接地系统就是目的就是为使零序保护可靠、灵敏地动作。
），接地电阻为40欧姆。
380V厂用电系统采用单母线分段的接线方式，每台机组的380V厂用电系统由两个汽机段、两个锅炉段和两个除尘段组成，在汽机段上接有两个保安段。
两台机组380V 公用系统由两个照明段、两个检修段、两个燃油段、两个化水段、两个综合楼段、两个空压机房段、两个脱硫段、两个脱硫公用段和一个淡水段组成。
整个380V系统为中性点直接接地系统（其作用是稳定电网对地电位，从而可使对地绝缘降低。
）。
每台机组各设一台1000kW的柴油发电机作为厂用电失去时保证机组安全停运的事故保安电源。
2.厂用备用电源与启动电源备用电源用于因工作电源事故或检修而失电时替代工作电源，起后备作用。
可以分为明备用和暗备用。
正常运行时，#1高厂变的两个低压分裂绕组给6kV厂用工作IA段和6kV厂用工作IB段供电；#2高厂变的两个低压分裂绕组给6kV厂用工作IIA段和6kV厂用工作IIB 段供电。
#1启/备变作为6kV厂用工作IA段、6kV厂用工作IB段和6kV厂用工作IIA 段、6kV厂用工作IIB段的启动和备用电源，高压侧接至湛江发电厂二期220kV母线，与高厂变不在一个同期系统，#1启/备变正常运行时为空载状态，即高压侧开关在合闸状态，低压侧开关在联锁热备用状态，它没有带有厂用公用负荷，全厂的公用负荷由各机组的工作变压器分担，这种运行方式因为启备变长期带电，空载损耗较大，但可靠性比较高，而且不带公用负荷，容量也可适度减小。
供电线路
2.电杆、横担 电杆有水泥杆、钢杆和铁塔架等。 横担有铁横担、瓷横担。 电杆与横担组装在一起，其作用是支持绝缘子架设导 线，保证导线对地及导线与导线之间有足够的距离。 一条架空线路要由许多电杆来支撑，这些电杆因其在 线路上所处的位置和所起的作用不同有直线杆、终端杆、 耐张杆、转角杆、分支杆和跨越杆等
为线路转角处使用的杆塔，有直线转角和耐张转角两 种，正常情况下除承受导线等垂直荷重和内角平分线方 向风力水平荷重外，还要承受内角平分线方向导线全部 拉力的合力。 山东农业大学电气工程系
4）终端杆
为线路终端处的杆塔，除承受导线的垂直荷重和水平 风力外，还要承受顺线路方向全部导线的拉力。 5）分支（歧）杆 为线路分支处的杆塔，正常情况下除承受直线杆塔所 承受的荷重外，还要承受分支导线等的垂直荷重、水平风 力荷重和侧分支线方向导线的全部拉力。 6）跨越杆 跨越铁路、通航河道、公路、建筑物和电力线、通讯 线等处所使用的杆塔。
山东农业大学电气工程系
山东农业大学电气工程系
山东农业大学电气工程系
预制分支电缆
分支电缆是适用于现代高层建筑和现代化工厂的一种 新型垂直主电缆，其主要优点有：经济、缩短施工周 期、高质量等。 分支电缆载流量只能做到1000A左右，引出的容量一 旦确定后就难以更改，灵活性不如母线槽。此外，各 支点的尺寸一定要比较准确。但总体来看，分支电缆 仍是一种省钱(工程造价约为母线槽的50％一70％)、 省力、安全可靠的供电干线形式，有生命力。分支电 缆已在世界上多数目家和地区的建筑行业中被广泛采 用。
2、绝缘电线
特点：不仅有有导线
部分，而且还有绝缘 层。
分类：按形状结构分
类有单线绞合线，特 殊线等几种，其中单 线主要作为各种电线 电缆的线芯，绞合线 主要用于电器设备的 连接。
(整理)厂用电及保安系统.
厂用电系统一、厂用电接线方式1.厂用工作电源及其引接#1、2机组厂用电系统采用单元制接线方式，即每台机组6KV厂用母线分别设置I（II）A、I（II）B两段工作母线，每台发电机出口T接的高厂变给6KV厂用工作母线供电。
两台机组设一台启/备变作为6kV系统的启动和备用电源。
启/备变高压侧接至湛江发电厂二期220kV母线，与高厂变不在一个同期系统。
6kV系统为中电阻接地系统（中阻接地系统就是目的就是为使零序保护可靠、灵敏地动作。
），接地电阻为40欧姆。
380V厂用电系统采用单母线分段的接线方式，每台机组的380V厂用电系统由两个汽机段、两个锅炉段和两个除尘段组成，在汽机段上接有两个保安段。
两台机组380V 公用系统由两个照明段、两个检修段、两个燃油段、两个化水段、两个综合楼段、两个空压机房段、两个脱硫段、两个脱硫公用段和一个淡水段组成。
整个380V系统为中性点直接接地系统（其作用是稳定电网对地电位，从而可使对地绝缘降低。
）。
每台机组各设一台1000kW的柴油发电机作为厂用电失去时保证机组安全停运的事故保安电源。
2.厂用备用电源与启动电源备用电源用于因工作电源事故或检修而失电时替代工作电源，起后备作用。
可以分为明备用和暗备用。
正常运行时，#1高厂变的两个低压分裂绕组给6kV厂用工作IA段和6kV厂用工作IB段供电；#2高厂变的两个低压分裂绕组给6kV厂用工作IIA段和6kV厂用工作IIB 段供电。
#1启/备变作为6kV厂用工作IA段、6kV厂用工作IB段和6kV厂用工作IIA 段、6kV厂用工作IIB段的启动和备用电源，高压侧接至湛江发电厂二期220kV母线，与高厂变不在一个同期系统，#1启/备变正常运行时为空载状态，即高压侧开关在合闸状态，低压侧开关在联锁热备用状态，它没有带有厂用公用负荷，全厂的公用负荷由各机组的工作变压器分担，这种运行方式因为启备变长期带电，空载损耗较大，但可靠性比较高，而且不带公用负荷，容量也可适度减小。
厂用电系统运行规程
厂用电系统运行规程第一节厂用电系统接线方式1、我厂厂用电由两个电压等级构成，即10KV系统、380/220V系统，10KV中性点不接地，380V厂用系统采用中性点直接接地方式。
2、厂用10KV段母线，正常运行由相应主变或相应发电机供电。
3、四台炉各设380/220V厂用工作母线4段，由接至10KV工作段的4台低压厂用工作变供电。
第二节厂用系统允许运行数据1、周波是电力系统电能质量的重要指标之一，正常情况下应保持在50HZ运行，正常运行允许偏差为±0.2HZ以内。
2、厂用母线电压应满足下列要求：允许在额定电压变动±5%~10%的范围内运行，即：10KV母线电压可在11~9千伏范围内运行。
380V母线电压可在361~418伏范围内运行。
第三节厂用运行方式应遵守原则1、厂用电正常运行方式是指正常情况下长期稳定不变的运行方式，只有在设备有故障或检修工作需要及事故处理时才允许改变为其它运行方式。
在检修结束，缺陷消除具备条件时必须恢复为正常运行方式。
2、厂用变压器不允许长时间并列运行，只有在进行厂用电系统倒闸操作时允许短时并列运行。
3、厂用电系统倒换时，必须确保电源侧为同一个电源才允许倒换，严禁非同期倒换。
（非同期倒换时，必须采用“先分后合”原则）4、不论采用何种方式，必须确保继电保护和自动装置投入运行，严禁设备无保护运行。
5、厂用系统倒换电源只能用带保护的开关完成，只有在等电位的情况下才允许用刀闸切换操作。
6、在进行厂用电切换时，应事先通知机炉化专业及设备用户。
第四节厂用电系统事故处理1、事故处理的一般原则1.1事故处理的主要任务1.1.1尽快解除对人身和设备的危胁，限制事故的发展，消除事故的根源。
1.1.2发生事故时，要首先注意厂用电系统，尽可能保证厂用电及主机正常运行，防止事故扩大。
1.1.3在不影响人身和设备安全的前提下，尽可能保持设备继续运行，并根据事故的情况和发展，及时调整机组的有、无功负荷。
发电厂电气部分第五章 厂用电接线及设计(三)
发电厂变电所电气主系统
10
第三节
不同类型发电厂的厂用电接线
（2）公用负荷由两段厂用公用母线（C1和C2）分担。正常运行时，两台启动/备用
变压器各带一段公用母线（亦称公用段），两段公用母线分开运行。由于启动/备用 变压器常带公用负荷，故又称其为公用备用变压器。
发电厂变电所电气主系统
11
第三节
不同类型发电厂的厂用电接线
发电厂变电所电气主系统
17
第三节
不同类型发电厂的厂用电接线
启动/备用变压器10kV侧通过共箱母线连接到每台机组的四段10kV工作母线上作
为备用电源，A、B段10kV母线由第一台启动/备用变压器的两个低压分裂绕组经共 箱母线引接；C、D段10kV母线由第二台启动/备用变压器的两个低压分裂绕组经共 箱母线引接。
发电厂变电所电气主系统
27
第三节
不同类型发电厂的厂用电接线
对于中型变电站或装有调相机的变电站，通常都装设2台站用变压器，分别接在 变电站低压母线的不同分段上，380V站用电母线采用低压断路器（即自动空气开关） 进行分段，并以低压成套配电装置供电。 小型变电站，大多只装一台站用变压器，从变电站低压母线上引接，站用变压 器二次侧为380/220V中性点直接接地的三相四线制系统。
发电厂变电所电气主系统
21
第三节
不同类型发电厂的厂用电接线
水电厂的厂用电接线也都采用单母线分段形式。
中、小型水电厂通常厂用母线只分为两段，由两台厂用变压器以暗备用方式给 两段厂用母线供电； 大容量水电厂，厂用母线则按机组台数分段，每段由单独厂用变压器供电，并 设置专用备用变压器。 为了供给厂外坝区闸门及水利枢纽防洪、灌溉取水、船闸或升船机、筏道、鱼 梯等设施用电，可设专用坝区变压器，按其距主厂房远近、负荷大小以及发电机电 压等条件，可采用6kV或10kV电压供电，其余厂用电负荷均以380/220V供电。
6.2火力发电厂-用电接线解析
（1）、设有发电机机端电压母线的引接
1）、高压工作电源由 对应的发电机所接发电 机电压母线段上引接， 供给接在本段母线上的 机组厂用电负荷。
2）、发电机电压与高 压厂用母线电压为同一 电压等级，由发电机电 压母线经电抗器引接到 高压厂用母线。
（2）、发电机额定功率为125MW及以下时，采用单元 接线的引接
2）发电机与变压器之间不装断路器的原因： 发电机回路额定电流或短路电流过大，所选用的断路器受到制造条件或价格太高 的限制。
3）为什么可以采用分相封闭的方式取代断路器？ 封闭母线发生短路故障的机会很少，可不装设断路器。但这种情况不宜装隔离开 关，为了发电机调试方便，装有可拆的连接点。
6-2 火力发电厂的厂用电接线
3、交流保安电源与交流不停电电源 交流保安电源： 1)、保证事故情况下保安负荷的安全供电。 2）、200MW及以上的发电机机组应设置交流保安电源。 3）、交流保安电源宜采用快速启动的柴油发电机组。 4)、交流保安电源可不再设置备用电源。
不停电电源：
1)、保证不停电负荷的安全供电。 2）、200MW及以上的发电机机组应设置交流不停电电源。 3）、交流保安电源宜采用蓄电池供电的电动发电机组或静态逆变装置。
高压工作电源一般由主变压器低压侧引接，供给本机 组作为自用负荷。 一般在厂用分支母线装设断路器。也可采用满足动稳 定要求的隔离开关或连接接片的接线方式
(3)、发电机额定功率为200MW及以上时，一般采用单元接线的引接
高压工作电源一般从发电机出口或变 压器低压侧引接，由于发电机引出线 及厂用分支采用封闭母线，封闭母线 发生相间短路故障的机会很少，因此 厂用分支可不装设断路器，但应有可 拆连接点，以便满足检修调试要求。
一、厂用电供电电压的确定
发电厂电气部分第五章 厂用电接线及设计
二、厂用电接线的设计原则 ①厂用电接线应保证对厂用负荷可靠和连续供电； ②能灵活适应正常、事故、检修等各种运行方式要 求； ③厂用电源的对应供电性，本机、炉的厂用负荷由 本机组供电，这样，当厂用电系统发生故障时，只影 响一台发电机组的运行，缩小故障范围，接线也简单； ④设计时还应适当注意其经济性和发展的可能性并 积极慎重地采用新技术、新设备，使厂用电接线具有 可行性和先进性； ⑤在设计厂用电接线时，还应对厂用电的电压等级、 中性点接地方式、厂用电源及其引接和厂用电接线形 式等问题进行分析和论证。
一、火电厂厂用电接线
1、300MW汽轮发电机组高压厂用电接线 优点：供电可靠性、 方案I：不设6kV公用负荷母线段，将全厂公用负荷 (如输 投资省； 煤、除灰、化水等)分别接在各机组 A、B段母线上；
缺点：当工作母线清 扫时，将影响公用负 荷。由于公用负荷分 接于2台机组的工作 母线上，在机组G1发 电时，必须安装好机 组G2的6kV厂用配电 装置，并启动备用变 压器供电。
水电厂厂用电接线采用单母线分段接线形式。 对中、小型水电厂通常厂用母线只分为2段，由2 台厂用变压器以暗备用方式向两段厂用母线供电； 对大容量水电厂，厂用母线则按机组台数分 段，每段由单独厂用变压器供电，并设置专用备 用变压器。 为了供给厂外坝区闸门及水利枢纽防洪、灌溉 取水、船闸或升船机等设施用电，可设专用坝区 变压器，按其距主厂房远近、负荷大小以及发电 机电压等条件，可采用6kV或10kV电压供电，其 余厂用电负荷均以380/220V供电。
六、 厂用电接线形式 发电厂厂用电系统接线通常都采用单母线分段接 线形式，并多以成套配电装置接受和分配电能。
为了保证厂用电系统的供电可靠性和经济性，高压厂 用母线均采取按锅炉分段的原则，即将高压厂用母线按锅 炉台数分成若干独立段，凡属同一台锅炉的厂用负荷均接 在同一段母线上，与锅炉同组的汽轮机的厂用负荷一般也 接在该段母线上，而该段母线由其对应的发电机组供电。 低压厂用母线一般也按锅炉分段，厂用电源则由相 应的高压厂用母线供电。
工厂供电如何接地-工厂供电系统接地方式
工厂供电如何接地?工厂供电系统接地方式工厂供电系统主要有三类接地方式：TT、TN、IT方式，各类方式下的各种应力电压。
目前，安全方面要求与标准都提高了，工厂供电的可靠性尤为重要。
因工厂高配及维修电工层次不齐，流动性较大。
缺乏技术型专业人员，配电线路多而杂，专业人员非专业人员都会触及，线路的故障率高，容易导致人身触电或线路损坏，引起火灾。
因此工厂需选择适合的供电接地方式，更要做好配电线路保护，整定好保护电器的各项参数，保证在故障时能按要求切断电源，正确分析应力电压，做到有针对性的防护，做到安全有效用电。
工厂供电使用的基本供电系统有三相三线制三相四线制三相五线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC）对此作了统一规定，称为TT系统、TN 系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S 系统。
下面内容就是对各种供电系统做扼要的介绍。
一、TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。
第一个符号T 表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地，如图1所示。
这种供电系统的特点如下。
图1 TT方式供电系统优点：1)当用电设备距配电房较远难以作等电位联结的条件下，用熔断器或断路器作接地保护都难以达到规范的要求。
用TT系统，采用剩余电流动作保护器就容易达到规范的要求了。
2)共用接地线与工作N线没有电的联系；正常运行时，工作N线可以有电流，而专用保护线没有电流；3)TT 系统适用于接地保护很分散的地方。
缺点：1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
工业三相电表接线方法-概述说明以及解释
工业三相电表接线方法-概述说明以及解释1.引言1.1 概述在工业领域，三相电表是用于测量和记录电能消耗的关键设备。
它们被广泛应用于各种工业设施，如工厂、矿山、大型建筑物等。
正确的接线方法是确保三相电表正常运行并提供准确电能读数的关键。
本文将介绍工业三相电表的接线方法。
首先，我们将概述工业三相电表的功能和作用。
随后，我们将详细介绍两种常用的接线方法：直接接线法和间接接线法。
最后，我们将总结讨论，并推荐一种最佳的接线方法。
通过本文的阅读，读者将能够了解到如何正确接线工业三相电表，以确保其正常工作，并提供准确可靠的电能读数。
无论是工程师、技术人员还是普通读者，都可以从本文中获取有关三相电表接线方法的相关知识。
接下来，我们将开始介绍工业三相电表的概述。
1.2 文章结构文章结构是指文章整体的逻辑架构和组织方式。
一个好的文章结构能够清晰地呈现文章的主题和内容，使读者能够轻松地理解和消化文章的信息。
本文的结构主要分为引言、正文和结论三个部分。
引言部分主要包括概述、文章结构和目的三个方面。
在概述中，可以简要介绍工业三相电表接线方法的重要性和应用范围。
在文章结构中，可以说明本文的大纲以及各个部分的主要内容。
目的部分则是明确本文的写作目的，例如是为读者提供关于工业三相电表接线方法的详细指导。
正文部分主要包括工业三相电表简介和工业三相电表接线方法两个部分。
在工业三相电表简介中，可以对工业三相电表的定义、作用和常见特点进行介绍。
而在工业三相电表接线方法中，可以详细介绍直接接线法和间接接线法两种常用的接线方法，包括其原理、适用场景以及具体的接线步骤和注意事项。
结论部分主要包括总结和推荐的接线方法两个部分。
在总结中，可以简要回顾本文的主要内容和重点论述。
在推荐的接线方法中，可以针对正文部分介绍的两种接线方法进行评价和比较，并给出适用不同情况下的推荐建议。
通过以上的文章结构，读者可以循序渐进地了解工业三相电表接线方法的相关知识，从而更好地应用于实践中。
工厂的主接线至各车间的接线图-参考文件
工厂的主接线至各车间的接线图；如图所示
图3 工厂的主接线图
低压配电线路的接线方式
（1
图4 放射式接线
1）配电线路互不影响，供电可靠性较高，但配电设备和导线材料耗用较多，且运行不够灵活。
2）主要用于容量大、负荷集中或重要的用电设备，或者需要集中联锁启动。
（2）树干式接线：如图5
图5 树干式接线
1）配电设备和导线材料耗用较少，运行灵活性好，特别是采用封闭式母线槽时；但干线故障时影响范围大，供电可靠性较低。
2）一般用于用电设备容量不很大、布置较均匀的场合，例如对机械加工车间的中小机床设备供电以及对照明灯具供电等，均采用树干式接线。
（3）链式接线：如图6所示
图6 链式接线
它实质上是一种树干式接线，适用范围与树干式相似，但链式相连的用电设备一般不宜多于5台，链式相连的配电箱不宜多于3台，且总容量不宜超过10kW。
以上介绍了低压配电系统的三种基本接线方案，各有优缺点；总的来说，树干式系统投资较省，但负荷支接点多，检修和事故时停电面大，一般适用于对三级负荷供电。
放射式系统投资大，但线路没有分支接点。
因此，应根据情况具体对待，但对于本厂变电所配电要求而言，按可靠性第一的原则，所以采用放射式供电。
如图7形式
图7 放射式供电接线图。
