测控电路课后答案(张国雄 第四版)第一章
测控电路习题详解
测控电路习题详解第一章绪论 (2)第二章信号放大电路 (7)第四章信号分离电路 (14)第五章信号运算电路 (25)第六章信号转换电路 (29)第七章信号细分与辨向电路 (34)第一章绪论1-1为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术？为了获得高质量的产品，必须要求机器按照给定的规程运行。
例如，为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。
为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。
为了保证产品质量，除了对生产过程的检测与控制外，还必须对产品进行检测。
这一方面是为了把好产品质量关，另一方面也是为了检测机器与生产过程的模型是否准确，是否在按正确的模型对机器与生产过程进行控制，进一步完善对生产过程的控制。
生产效率一方面与机器的运行速度有关，另一方面取决于机器或生产系统的自动化程度。
为了使机器能在高速下可靠运行，必须要求机器本身的质量高，其控制系统性能优异。
要做到这两点，还是离不开测量与控制。
产品的质量离不开测量与控制，生产自动化同样一点也离不开测量与控制。
特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化，而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。
越是柔性的系统就越需要检测。
没有检测，机器和生产系统就不可能按正确的规程自动运行。
自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件，按最佳的方案运行，这里首先需要的是对外部环境条件的检测，检测是控制的基础。
智能化是能在复杂的、变化的环境条件下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。
1-2试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。

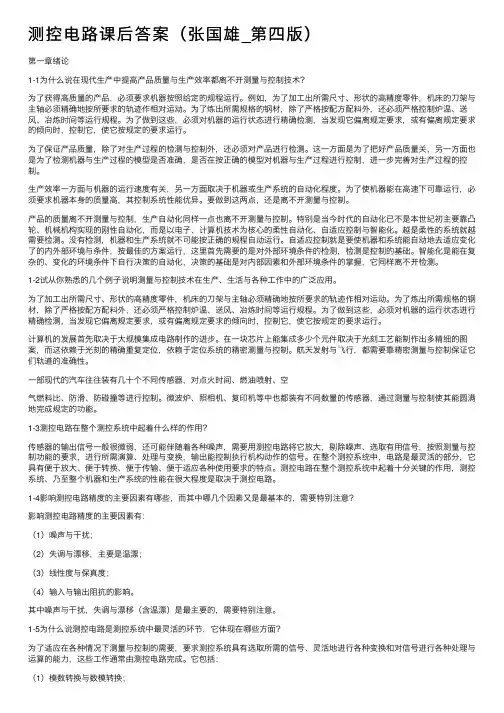

测控电路课后答案（张国雄_第四版）
测控电路课后答案（张国雄_第四版）第⼀章绪论1-1为什么说在现代⽣产中提⾼产品质量与⽣产效率都离不开测量与控制技术？为了获得⾼质量的产品，必须要求机器按照给定的规程运⾏。
例如，为了加⼯出所需尺⼨、形状的⾼精度零件，机床的⼑架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配⽅配料外，还必须严格控制炉温、送风、冶炼时间等运⾏规程。
为了做到这些，必须对机器的运⾏状态进⾏精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运⾏。
为了保证产品质量，除了对⽣产过程的检测与控制外，还必须对产品进⾏检测。
这⼀⽅⾯是为了把好产品质量关，另⼀⽅⾯也是为了检测机器与⽣产过程的模型是否准确，是否在按正确的模型对机器与⽣产过程进⾏控制，进⼀步完善对⽣产过程的控制。
⽣产效率⼀⽅⾯与机器的运⾏速度有关，另⼀⽅⾯取决于机器或⽣产系统的⾃动化程度。
为了使机器能在⾼速下可靠运⾏，必须要求机器本⾝的质量⾼，其控制系统性能优异。
要做到这两点，还是离不开测量与控制。
产品的质量离不开测量与控制，⽣产⾃动化同样⼀点也离不开测量与控制。
特别是当今时代的⾃动化已不是本世纪初主要靠凸轮、机械机构实现的刚性⾃动化，⽽是以电⼦、计算机技术为核⼼的柔性⾃动化、⾃适应控制与智能化。
越是柔性的系统就越需要检测。
没有检测，机器和⽣产系统就不可能按正确的规程⾃动运⾏。
⾃适应控制就是要使机器和系统能⾃动地去适应变化了的内外部环境与条件，按最佳的⽅案运⾏，这⾥⾸先需要的是对外部环境条件的检测，检测是控制的基础。
智能化是能在复杂的、变化的环境条件下⾃⾏决策的⾃动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。
1-2试从你熟悉的⼏个例⼦说明测量与控制技术在⽣产、⽣活与各种⼯作中的⼴泛应⽤。
为了加⼯出所需尺⼨、形状的⾼精度零件，机床的⼑架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配⽅配料外，还必须严格控制炉温、送风、冶炼时间等运⾏规程。

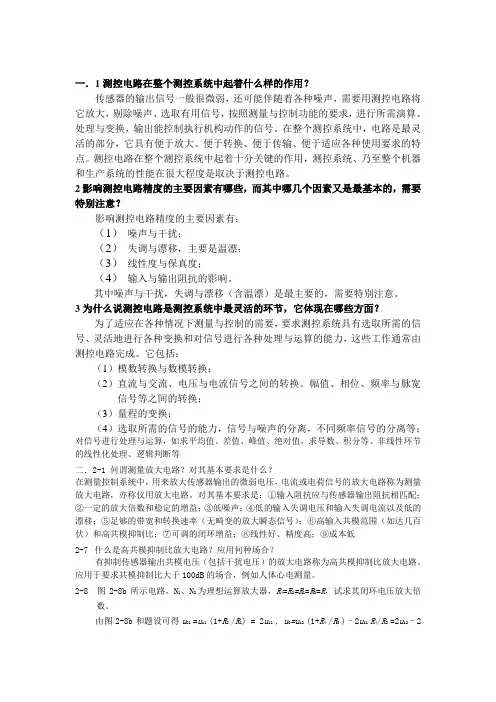

测控电路课后答案
一．1测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
2影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
3为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；（3）量程的变换；（4）选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等二．2-1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低2-7什么是高共模抑制比放大电路？应用何种场合？有抑制传感器输出共模电压（包括干扰电压）的放大电路称为高共模抑制比放大电路。
第1章 绪论-《测控电路(第4版)》张国雄
1.2 对测控电路的主要要求
要掌握设计、选用电路的要领，必须了解对测控电路的要求
一、精度高
二、响应快
三、转换灵活
四、可靠性与经济性
测控电路
2013-8-19
6
1.2 对测控电路的主要要求
（一）精度高 离开精度，测控就失去意义 生产、科研、国防、高科技都离不开精度 产品的质量在很大程度上取决于测控精度 仪器仪表的测控精度决定了武器系统的打 击精度
1.6 课程的性质、内容与学习方法
宽基础 重点放在基本功能块 创造性 怎样运用电路解决工程技术问题
1.6 课程的性质、内容与学习方法
主要介绍工业生产和科学研究中常用的测量与 控制电路的各种功能块和总体连接，使学生熟 悉怎样运用电子技术来解决测量与控制中的任 务。它不是一般意义上电子技术课的深化与提 高，而要着重讲清，如何在电子技术与测量、 控制间架起一座桥梁，实现二者之间的沟通， 学会如何在测量和控制中运用电子技术，并与 光、机、计算机紧密配合，实现测控的总体思 想，围绕精、快、灵、可靠和测控任务的其它 要求来选用电路、设计电路。
1.2 对测控电路的主要要求
精度----测控永恒主题 长度：纳米（单一尺寸到坐标测量，分 子测量机-亚原子测量机） 时间：飞秒 引力波对光速影响10-17 光钟10-19（3000亿年差1秒） 单个电子电量（1.59×10-19C）
1.2 对测控电路的主要要求
影响测控电路精度的主要因素有哪些？其 中那几个因素是最基本的？
测控电路
2013-8-19
28
1.4 测控电路的类型与组成
扰动
给定 机构
设定 电路
比较 电路
测控电路课后习题答案
第一章绪论1-1测控电路在整个测控系统中起着什么样得作用？传感器得输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能得要求，进行所需演算、处理与变换，输出能控制执行机构动作得信号。
在整个测控系统中，电路就是最灵活得部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求得特点。
测控电路在整个测控系统中起着十分关键得作用，测控系统、乃至整个机器与生产系统得性能在很大程度就是取决于测控电路。
1-2影响测控电路精度得主要因素有哪些，而其中哪几个因素又就是最基本得，需要特别注意？影响测控电路精度得主要因素有：（1）噪声与干扰；（2）失调与漂移，主要就是温漂；（3）线性度与保真度；（4）输入与输出阻抗得影响。
其中噪声与干扰，失调与漂移（含温漂）就是最主要得，需要特别注意。
1-3为什么说测控电路就是测控系统中最灵活得环节，它体现在哪些方面？为了适应在各种情况下测量与控制得需要，要求测控系统具有选取所需得信号、灵活地进行各种变换与对信号进行各种处理与运算得能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；（2）直流与交流、电压与电流信号之间得转换。
幅值、相位、频率与脉宽信号等之间得转换；（3）量程得变换；（4）选取所需得信号得能力，信号与噪声得分离，不同频率信号得分离等；（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节得线性化处理、逻辑判断等。
1-4测量电路得输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路得基本组成及各组成部分得作用。
随着传感器类型得不同，输入信号得类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号得不同，测量电路得组成也不同。
图X1-1就是模拟式测量电路得基本组成。
传感器包括它得基本转换电路，如电桥，传感器得输出已就是电量（电压或电流）。
测控电路课后习题
习题参考答案(时间仓促，难免有误，请指正，感谢！)1-3试从你熟识的几个例子说明测量与掌握技术在生产、生活与各种工作中的广泛应用。
为了加工出所需尺寸、外形的高精度零件，机床的刀架与主轴必需精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配方配料外，还必需严格掌握炉温、送风、冶炼时间等运行规程。
为了做到这些，必需对机器的运行状态进行精确检测，当发觉它偏离规定要求，或有偏离规定要求的倾向时，掌握它，使它按规定的要求运行。
计算机的进展首先取决于大规模集成电路制作的进步。
在一块芯片上能集成多少个元件取决于光刻工艺能制作出多精细的图案，而这依靠于光刻的精确重复定位，依靠于定位系统的精密测量与掌握。
航天放射与飞行，都需要靠精密测量与掌握保证它们轨道的精确性。
一部现代的汽车往往装有几十个不同传感器，对点火时间、燃油喷射、空气燃料比、防滑、防碰撞等进行掌握。
微波炉、照相机、复印机等中也都装有不同数量的传感器，通过测量与掌握使其能圆满地完成规定的功能。
1-4测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，依据测量与掌握功能的要求，进行所需演算、处理与变换，输出能掌握执行机构动作的信号。
在整个测控系统中，电路是最敏捷的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着特别关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-5影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特殊留意？影响测控电路精度的主要因素有：(1)噪声与干扰；(2)失调与漂移，主要是温漂；(3)线性度与保真度；(4)输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移(含温漂)是最主要的，需要特殊留意。
1-7为什么说测控电路是测控系统中最敏捷的环节，它体现在哪些方面？为了适应在各种状况下测量与掌握的需要，要求测控系统具有选取所需的信号、敏捷地进行各种变换和对信号进行各种处理与运算的力量，这些工作通常由测控电路完成。
电路分析基础(第四版)课后答案第1章
目录 Contents
• 电路分析的基本概念 • 电路分析的基本定律 • 电路分析的基本方法 • 电路分析的应用
01
电路分析的基本概念
电路的定义和组成
总结词
电路是由若干个元件按照一定的方式连接起来，用于实现电能或信号传输的闭 合部分组成。电源是提供电能的设备，负载是消 耗电能的设备，中间环节则包括导线和开关等用于连接电源和负载的元件。
详细描述
电流是指单位时间内通过导体横截面的电荷量，电压是指电场力将单位正电荷从一点移动到另一点所做的功，功 率是指单位时间内完成的电功或电能消耗，能量则是指电荷在电场中由于电场力作用而具有的势能。这些物理量 在电路分析中具有重要的作用。
02
电路分析的基本定律
欧姆定律
总结词
欧姆定律是电路分析中最基本的定律之一，它描述了电路中 电压、电流和电阻之间的关系。
电路元件的分类
总结词
电路元件可以分为线性元件和非线性元件两大类。
详细描述
线性元件的电压和电流关系可以用线性方程表示，而非线性元件的电压和电流关 系则不能用线性方程表示。常见的线性元件包括电阻、电容和电感，而非线性元 件有二极管、晶体管等。
电路的基本物理量
总结词
电路的基本物理量包括电流、电压、功率和能量等。
详细描述
网孔电流法是以网孔电流为未知量，根据基尔霍夫定律列出节点电流方程和回路电压方程，求解各网 孔电流的方法。该方法适用于具有多个网孔的电路，特别是网孔较多的复杂电路。
04
电路分析的应用
电阻电路的分析
总结词
电阻电路是最基本的电路类型，其分析方法 主要包括欧姆定律、基尔霍夫定律等。
详细描述
(最新整理)测控电路课后习题.(DOC)
性环节的线性化处理、逻辑判断等。 1-9 为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。
在开环系统中传递函数的任何变化将引起输出的变化。其次，不可避免地会有扰动因素作 用在被控对象上,引起输出的变化.利用传感器对扰动进行测量，通过测量电路在设定上引入一 定修正,可在一定程度上减小扰动的影响,但是这种控制方式同样不能达到很高的精度.一是对
测控电路课后习题.(DOC)
扰动的测量误差影响控制精度。二是扰动模型的不精确性影响控制精度。比较好的方法是采用 闭环控制。
闭环控制系统的基本组成见图 X1-3.它的主要特点是用传感器直接测量输出量，将它反馈 到输入端与设定值相比较，当发现它们之间有差异时，进行调节。这里系统和扰动的传递函数 对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度.在图 X1-3 中，传 感器反馈信号与设定信号之差不直接送到放大电路,而先经过一个校正电路.这主要考虑从发 现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。另外，当输出量 在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。为了防止振荡，需要引入 适当的积分环节.在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放 大。图 X1-3 为原理性构成。
测控电路课后习题.(DOC)
测控电路课后习题.(DOC)
编辑整理：
尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对 文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（测控电路课后习题.(DOC)） 的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步 的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以 下为测控电路课后习题.(DOC)的全部内容。
测控电路第四版答案
测控电路第四版答案【篇一：测控电路课后答案(张国雄_第四版)】1 为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术？为了获得高质量的产品，必须要求机器按照给定的规程运行。
例如，为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。
为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。
为了保证产品质量，除了对生产过程的检测与控制外，还必须对产品进行检测。
这一方面是为了把好产品质量关，另一方面也是为了检测机器与生产过程的模型是否准确，是否在按正确的模型对机器与生产过程进行控制，进一步完善对生产过程的控制。
生产效率一方面与机器的运行速度有关，另一方面取决于机器或生产系统的自动化程度。
为了使机器能在高速下可靠运行，必须要求机器本身的质量高，其控制系统性能优异。
要做到这两点，还是离不开测量与控制。
产品的质量离不开测量与控制，生产自动化同样一点也离不开测量与控制。
特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化，而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。
越是柔性的系统就越需要检测。
没有检测，机器和生产系统就不可能按正确的规程自动运行。
自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件，按最佳的方案运行，这里首先需要的是对外部环境条件的检测，检测是控制的基础。
智能化是能在复杂的、变化的环境条件下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。
1-2 试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。
为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
《测控电路》课后答案+复习重点归纳+3套考题
第一章绪论1、测控系统主要由传感器（测量装置）、测量控制电路（测控电路）、执行机构组成2、测控电路的主要要求：精、快、灵、可靠3、测控电路的特点：精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力，往往需要对信号进行调制。
在紧密测量中希望从信号一形成就成为已调制信号，因此常在传感器中进行调制。
5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形，并将应变片接入交流电桥。
这时电桥的输出也是调幅信号，载波信号的频率为电桥供电频率，电桥输出信号的幅值为应变片的变形所调制。
7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。
8、增量码信号是一种反映过程的信号，或者说是一种反映变化增量的信号。
它与被测对象的状态并无一一对应的关系。
9、绝对码信号是一种与状态相对应的信号。
10、开关信号可视为绝对码信号的特例，当绝对码信号只有一位编码时，就成了开关信号。
开关信号只有0和1两个状态。
11、控制方式可分为开环控制与闭环控制。
12、闭环控制的特点：它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定电路的输出相比较，当发现他们之间有差异时，进行调节补充:1、信息时代的标志——高性能计算机的发展，速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些？其中那几个因素是最基本的？（1）、噪声与干扰★（2）、失调与漂移，主要是温漂★（3）、线性度与保真度（4）、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s：对于理想运算放大器，输入电压为零，输出电压也必然为零。
然而，实际运算放大器中，前置级的差动放大器并不一定完全对称，必须在输入端加上某一直流电压后才能使输出为零，这一直流电压称之。
2、零点漂移：失调电压随时间和温度而变化，即零点在变动，称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态，本来就有1800的相位差，再加上外接和内部电路的RC网络，有可能出现3600的相位差，使电路振荡。
电子线路 线性部分 (第四版)第一章 习题解答
1-2 一功率管，它的最大输出功率是否仅受其极限参数限制？为什么？解：否。
还受功率管工作状态的影响，在极限参数中，P CM 还受功率管所处环境温度、散热条件等影响。
1-3 一功率放大器要求输出功率P 。
= 1000 W ，当集电极效率C 由40％提高到70‰时，试问直流电源提供的直流功率P D 和功率管耗散功率P C 各减小多少？解：当C1 = 40 时，P D1 = P o / C = 2500 W ，P C1 = P D1 - P o =1500 W当C2 = 70 时，P D2 = P o / C =1428.57 W ，P C2 = P D2 - P o = 428.57 W 可见，随着效率升高，P D 下降，(P D1 - P D2) = 1071.43 WP C 下降，(P C1 - P C2) = 1071.43 W1- 如图所示为低频功率晶体管3DD325的输出特性曲线，由它接成的放大器如图1-2-1（a ）所示，已知V CC = 5 V ，试求下列条件下的P L 、P D 、C （运用图解法）：（1）R L = 10，Q 点在负载线中点，充分激励；（2）R L = 5 ，I BQ 同（1）值，I cm = I CQ ；（3）R L = 5，Q 点在负载线中点，激励同（1）值；（4）R L = 5 ，Q 点在负载线中点，充分激励。
解：(1) R L = 10 时，作负载线(由V CE = V CC - I C R L )，取Q 在放大区负载线中点，充分激励，由图得V CEQ1 = 2.6V ，I CQ1 = 220mA ，I BQ1 = I bm = 2.4mA因为V cm = V CEQ1-V CE(sat) = (2.6 - 0.2) V = 2.4 V ，I cm = I CQ1 = 220 mA所以mW 26421cm cm L ==I V P ，P D = V CC I CQ1 =1.1 W ， C = P L / P D = 24(2) 当 R L = 5 时，由V CE = V CC - I C R L作负载线，I BQ 同(1)值，即I BQ2 = 2.4mA ，得Q 2点，V CEQ2 = 3.8V ，I CQ2 = 260mA这时，V cm = V CC -V CEQ2 = 1.2 V ，I cm = I CQ2 = 260 mA所以 mW 15621cm cm L ==I V P ，P D = V CC I CQ2 = 1.3 W ， C = P L / P D = 12(3) 当 R L = 5 ，Q 在放大区内的中点，激励同(1)，由图Q 3点，V CEQ3 = 2.75V ，I CQ3= 460mA ，I BQ3 = 4.6mA ， I bm = 2.4mA 相应的v CEmin = 1.55V ，i Cmax = 700mA 。
电路第四版课后习题答案
电路第四版课后习题答案电路第四版课后习题答案电路是电子学的基础，是现代科技发展的重要组成部分。
而对于学习电路的人来说，课后习题是检验自己理解和掌握程度的重要方式。
本文将为大家提供电路第四版课后习题的答案，希望能对大家的学习有所帮助。
第一章电路基本概念1. 电流的定义是什么？电流是单位时间内通过导体横截面的电荷量，用字母I表示，单位是安培（A）。
2. 电压的定义是什么？电压是单位电荷所具有的能量，用字母V表示，单位是伏特（V）。
3. 电阻的定义是什么？电阻是导体抵抗电流流动的程度，用字母R表示，单位是欧姆（Ω）。
4. 串联电路和并联电路有什么区别？串联电路是指电流只有一条路径可以流动的电路，而并联电路是指电流可以分成多条路径流动的电路。
第二章基本电路定律1. 基尔霍夫第一定律是什么？基尔霍夫第一定律（简称KVL）是指在闭合回路中，电流的代数和等于零。
2. 基尔霍夫第二定律是什么？基尔霍夫第二定律（简称KCL）是指在电路中，电流进入一个节点的总和等于电流离开该节点的总和。
3. 欧姆定律是什么？欧姆定律是指电流与电压之间成正比，电阻是两者之间的比例常数。
即I = V/R。
4. 电功率的计算公式是什么？电功率的计算公式是P = VI，其中P表示功率，V表示电压，I表示电流。
第三章电路分析技术1. 电路中的戴维南定理是什么？戴维南定理是指任何线性电路都可以用一个等效的电压源和电阻串联的形式来代替。
2. 电路中的诺顿定理是什么？诺顿定理是指任何线性电路都可以用一个等效的电流源和电阻并联的形式来代替。
3. 如何计算电路中的等效电阻？对于串联电路，等效电阻等于各个电阻之和；对于并联电路，等效电阻等于各个电阻的倒数之和的倒数。
4. 如何计算电路中的等效电压？对于串联电路，等效电压等于各个电压之和；对于并联电路，等效电压等于各个电压的平均值。
第四章交流电路分析1. 交流电路中的欧姆定律如何表示？在交流电路中，欧姆定律可以表示为V = IZ，其中V表示电压，I表示电流，Z表示阻抗。
电路分析基础第四版课后习题第一章第二章第三章第四章答案
+ 42V
−
i1
18Ω
i2 3Ω
i3
gu
2−5
解
设网孔电流为 i1, i2 , i3 ,则 i3 = −guA = −0.1uA ,所以只要列出两个网孔方程
27i1 −18i2 = 42 −18i1 + 21i2 − 3(−0.1uA ) = 20
因 uA = 9i1 ,代入上式整理得
−15.3i1 + 21i2 = 20
⎪⎩i3 = 4A
第二章部分习题及解答
2-1 试用网孔电流法求图题所示电路中的电流 i 和电压 uab 。
4Ω
1Ω
i2
+
7V
−
i1
2Ω
i3 i
+ 3V
−
解
设网孔电流为 i1, i2 ,i3 ，列网孔方程
⎪⎨⎧3−ii11
− i2 − 2i3 = 7 + 8i2 − 3i3 = 9
⎪⎩−2i1 − 3i2 + 5i3 = −12
解得
i1 = 4.26A uA = (9× 4.26)V = 38.34V i3 = −0.1uA = −3.83A
2-8 含 CCVS 电路如图题 2-6 所示，试求受控源功率。
1Ω i3
5Ω
+
i 4Ω
+
50V i1 −
20Ω i2
15i −
2−6
解
标出网孔电流及方向，
⎧⎪⎨2−52i01i−1 +202i42i−2 −5i43 i=3
50 = −15i
⎪⎩−5i1 − 4i2 +10i3 = 0
又受控源控制量 i 与网孔电流的关系为 i = i1 − i2
测控电路课后习题解答
1-1测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-2影响测控电路精度的主要因素有哪些，其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：噪声与干扰；失调与漂移，主要是温漂；线性度与保真度；输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-3为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：模数转换与数模转换；直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；量程的变换；选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
2.1何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。
对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。
2.2图2-8b所示电路，N1、N2为理想运算放大器，R4=R2=R1=R3=R，试求其闭环电压放大倍数。
测控电路课后习题集.(文本资料)
习题参考答案（时间仓促，难免有误，请指正，谢谢！）1-3试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。
为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。
为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。
计算机的发展首先取决于大规模集成电路制作的进步。
在一块芯片上能集成多少个元件取决于光刻工艺能制作出多精细的图案，而这依赖于光刻的精确重复定位，依赖于定位系统的精密测量与控制。
航天发射与飞行，都需要靠精密测量与控制保证它们轨道的准确性。
一部现代的汽车往往装有几十个不同传感器，对点火时间、燃油喷射、空气燃料比、防滑、防碰撞等进行控制。
微波炉、照相机、复印机等中也都装有不同数量的传感器，通过测量与控制使其能圆满地完成规定的功能。
1-4测控电路在整个测控系统中起着什么样的作用？传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-5影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-7为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
电路分析基础(第四版)课后答案第1章
示。 由KCL推广形式可知I1＝0；由KVL对回路A列方程， 有
6I－5－5+4I=0
55 I 1A 46
自a点沿任何一条路径巡行至b点， 沿途各段电路电压之代数 和即是电压Uab。 Uab=6I－5+10I1+5－3=3 V
19
第１章 电路基本概念 1.7 求图示各电路中的电流I。 解 图（a）电路中， 由KVL， U=2I－2=6 V 所以
41
第１章 电路基本概念
题解1.12图
42
第１章 电路基本概念
由KCL推广可知I1＝0， 应用KVL， 由回路Ⅰ求得电压
源
Us=(2+1+3)×2=12 V
由回路Ⅱ
6 I 1.2 A 5
所以节点a Va=2×1+5－6=1 V
43
第１章 电路基本概念 1.13 求图示各电路ab端的等效电阻Rab。
32
第１章 电路基本概念
1.10
求图示各电路中的电流I。
题解1.10图
33
第１章 电路基本概念
解 图(a)：
I 100 2A [50 / /50 6 / /30] / /60 / /20 40
图(b)： 在图示电路中设节点a及电流I1、I2、I3、I4的参 考方向，如题解1.10图(b)所示。 应用电阻串并联等效， 得 电流
图(b)： 在图示电路中设电压U1的参考方向， 如题解1.8
图(b)所示。 应用电阻串并联等效及分压关系式， 得电压
(2 4) / /3 U1 9 6V (2 4) / /3 1
所以
4 2 U U1 6 4 V 24 3
27
第１章 电路基本概念 图(c)： 在图示电路中设电流I1、 I2的参考方向， 如题解
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章绪论
1-1为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术？
为了获得高质量的产品，必须要求机器按照给定的规程运行。
例如，为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。
为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。
为了保证产品质量，除了对生产过程的检测与控制外，还必须对产品进行检测。
这一方面是为了把好产品质量关，另一方面也是为了检测机器与生产过程的模型是否准确，是否在按正确的模型对机器与生产过程进行控制，进一步完善对生产过程的控制。
生产效率一方面与机器的运行速度有关，另一方面取决于机器或生产系统的自动化程度。
为了使机器能在高速下可靠运行，必须要求机器本身的质量高，其控制系统性能优异。
要做到这两点，还是离不开测量与控制。
产品的质量离不开测量与控制，生产自动化同样一点也离不开测量与控制。
特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化，而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。
越是柔性的系统就越需要检测。
没有检测，机器和生产系统就不可能按正确的规程自动运行。
自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件，按最佳的方案运行，这里首先需要的是对外部环境条件的检测，检测是控制的基础。
智能化是能在复杂的、变化的环境条件下自行决策的自动化，决策的基础是对内部因素和外部环境条件的掌握，它同样离不开检测。
1-2试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。
为了加工出所需尺寸、形状的高精度零件，机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材，除了严格按配方配料外，还必须严格控制炉温、送风、冶炼时间等运行规程。
为了做到这些，必须对机器的运行状态进行精确检测，当发现它偏离规定要求，或有偏离规定要求的倾向时，控制它，使它按规定的要求运行。
计算机的发展首先取决于大规模集成电路制作的进步。
在一块芯片上能集成多少个元件取决于光刻工艺能制作出多精细的图案，而这依赖于光刻的精确重复定位，依赖于定位系统的精密测量与控制。
航天发射与飞行，都需要靠精密测量与控制保证它们轨道的准确性。
一部现代的汽车往往装有几十个不同传感器，对点火时间、燃油喷射、空气燃料比、防滑、防碰撞等进行控制。
微波炉、照相机、复印机等中也都装有不同数量的传感器，通过测量与控制使其能圆满地完成规定的功能。
1-3测控电路在整个测控系统中起着什么样的作用？
传感器的输出信号一般很微弱，还可能伴随着各种噪声，需要用测控电路将它放大，剔除噪声、选取有用信号，按照测量与控制功能的要求，进行所需演算、处理与变换，输出能控制执行机构动作的信号。
在整个测控系统中，电路是最灵活的部分，它具有便于放大、便
于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用，测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-4影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？
影响测控电路精度的主要因素有：
（1）噪声与干扰；
（2）失调与漂移，主要是温漂；
（3）线性度与保真度；
（4）输入与输出阻抗的影响。
其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。
1-5为什么说测控电路是测控系统中最灵活的环节，它体现在哪些方面？
为了适应在各种情况下测量与控制的需要，要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力，这些工作通常由测控电路完成。
它包括：（1）模数转换与数模转换；
（2）直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换；
（3）量程的变换；
（4）选取所需的信号的能力，信号与噪声的分离，不同频率信号的分离等；
（5）对信号进行处理与运算，如求平均值、差值、峰值、绝对值，求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1-6测量电路的输入信号类型对其电路组成有何影响？试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同，输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同，测量电路的组成也不同。
图X1-1是模拟式测量电路的基本组成。
传感器包括它的基本转换电路，如电桥，传感器的输出已是电量（电压或电流）。
根据被测量的不同，可进行相应的量程切换。
传感器的输出一般较小，常需要放大。
图中所示各个组成部分不一定都需要。
例如，对于输出非调制信号的传感器，就无需用振荡器向它供电，也不用解调器。
在采用信号调制的场合，信号调制与解调用同一振荡器输出的信号作载波信号或参考信号。
利用信号分离电路（常为滤波器），将信号与噪声分离，将不同成分的信号分离，取出所需信号。
有的被测参数比较复杂，或者为了控制目的，还需要进行运算。
对于典型的模拟式电路，无需模数转换电路和计算机，而直接通过显示执行机构输出，因此图中将模数转换电路和计算机画在虚线框内。
越来越多的模拟信号测量电路输出数字信号，这时需要模数转换电路。
在需要较复杂的数字和逻辑运算、或较大量的信息存储情况下，采用计算机。
图X1-1
增量码数字式测量电路的基本组成见图X1-2。
一般来说增量码传感器输出的周期信号也是比较微小的，需要首先将信号放大。
传感器输出信号一个周期所对应的被测量值往往不够小，为了提高分辨力，需要进行内插细分。
可以对交变信号直接处理进行细分，也可能需先将它整形成为方波后再进行细分。
在有的情况下，增量码一个周期所对应的量不是一个便于读出的量（例如，在激光干涉仪中反射镜移动半个波长信号变化一个周期），需要对脉冲当量
进行变换。
被测量增大或减小，增量码都作周期变化，需要采用适当的方法辨别被测量变化的方向，辨向电路按辨向结果控制计数器作加法或减法计数。
在有的情况下辨向电路还同时控制细分与脉冲当量变换电路作加或减运行。
采样指令到来时，将计数器所计的数送入锁存器，显示执行机构显示该状态下被测量量值，或按测量值执行相应动作。
在需要较复杂的数字和逻辑运算、或较大量的信息存储情况下，采用计算机。
1-7为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。
在开环系统中传递函数的任何变化将引起输出的变化。
其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。
利用传感器对扰动进行测量，通过测量电路在设定上
引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。
一是对扰动的测量误差影响控制精度。
二是扰动模型的不精确性影响控制精度。
比较好的方法是采用闭环控制。
闭环控制系统的的基本组成见图X1-3。
它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定值相比较，当发现它们之间有差异时，进行调节。
这里系统和扰动的传递函数对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度。
在图X1-3中，传感器反馈信号与设定信号之差不直接送到放大电路，而先经过一个校正电路。
这主要考虑从发现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。
另外，当输出量在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。
为了防止振荡，需要引入适当的积分环节。
在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放大。
图X1-3为原理性构成。
图X1-3闭环控制系统的基本组成。
