cad三维绘图上机练习
cad三维绘图练习题

CAD三维绘图练习题一、基本操作类1. 打开CAD软件,新建一个三维绘图文件。
2. 设置三维视图,包括俯视图、正视图、左视图。
3. 学会使用基本绘图工具,如直线、圆、矩形等。
4. 学会使用基本编辑工具,如移动、旋转、复制、镜像等。
5. 练习绘制简单的三维模型,如长方体、球体、圆柱体等。
二、实体建模类1. 绘制一个茶壶的三维模型。
2. 绘制一个手机的三维模型。
3. 绘制一个电脑桌的三维模型。
4. 绘制一个汽车的三维模型。
5. 绘制一个建筑物的三维模型。
三、曲面建模类1. 绘制一个苹果的曲面模型。
2. 绘制一个可乐瓶的曲面模型。
3. 绘制一个球体的曲面模型。
4. 绘制一个花瓣的曲面模型。
5. 绘制一个水龙头的曲面模型。
四、装配体建模类1. 组装一个齿轮传动装置的三维模型。
2. 组装一个汽车发动机的三维模型。
3. 组装一个机械臂的三维模型。
4. 组装一个挖掘机的三维模型。
5. 组装一个飞机的三维模型。
五、工程图绘制类1. 绘制一个零件的三视图。
2. 绘制一个装配体的爆炸图。
3. 绘制一个建筑图纸。
4. 绘制一个电气线路图。
5. 绘制一个园林景观图。
六、综合应用类1. 设计并绘制一个创意家居用品的三维模型。
2. 设计并绘制一个三维模型。
3. 设计并绘制一个城市广场的三维模型。
4. 设计并绘制一个桥梁的三维模型。
5. 设计并绘制一个游乐场的三维模型。
七、修改与优化类1. 修改给定模型的比例,使其符合实际尺寸要求。
2. 优化一个机械零件的结构,减少材料使用而不影响功能。
3. 对现有建筑模型进行立面改造设计。
4. 对一个复杂零件模型进行简化处理,以便于加工。
5. 修改一个家具模型,使其更适合现代家居风格。
八、渲染与展示类1. 为一个汽车模型设置材质和贴图,并进行渲染。
2. 为一个室内设计模型创建灯光效果并进行渲染。
3. 制作一个产品模型的动画展示。
4. 渲染一个建筑模型在不同时间段的光照效果。
5. 创建一个产品模型的交互式展示。
cad上机考试试题

cad上机考试试题CAD上机考试试题CAD(计算机辅助设计)是现代设计领域中不可或缺的工具,它能够帮助设计师们以更高效、准确的方式进行各种设计任务。
为了评估学生对CAD软件的掌握程度,许多学校和机构会组织CAD上机考试。
本文将介绍一些常见的CAD 上机考试试题,希望能对正在备考的学生们有所帮助。
第一部分:基础操作1. 在CAD软件中,如何创建一个新的绘图文件?2. 如何设置绘图单位和比例?3. 如何使用CAD软件中的线段工具绘制一条直线?4. 如何使用CAD软件中的圆工具绘制一个圆?5. 如何使用CAD软件中的矩形工具绘制一个矩形?第二部分:编辑和修改1. 如何选择和移动CAD绘图中的对象?2. 如何复制和粘贴CAD绘图中的对象?3. 如何旋转和缩放CAD绘图中的对象?4. 如何删除CAD绘图中的对象?5. 如何修改CAD绘图中的线型和线宽?第三部分:图形构建1. 如何使用CAD软件中的偏移工具创建一个平行线?2. 如何使用CAD软件中的镜像工具创建一个对称图形?3. 如何使用CAD软件中的阵列工具创建一个重复图案?4. 如何使用CAD软件中的修剪工具修剪图形?5. 如何使用CAD软件中的填充工具给图形上色?第四部分:尺寸和注释1. 如何在CAD绘图中添加尺寸标注?2. 如何在CAD绘图中添加文字注释?3. 如何在CAD绘图中添加图例和标题?4. 如何在CAD绘图中创建一个图层并设置其属性?5. 如何在CAD绘图中创建一个打印布局和打印设置?以上试题只是CAD上机考试中的一小部分,通过这些试题的考核,可以评估学生对CAD软件的基本操作、编辑和修改、图形构建以及尺寸和注释等方面的掌握情况。
当然,在实际考试中,还会有更多的试题和考核内容,以全面评估学生的CAD技能水平。
为了备考CAD上机考试,学生们应该熟悉CAD软件的常用工具和操作方法,并进行大量的练习。
可以通过参加培训班、自学教程、在线视频等方式来提升自己的CAD技能。
cad三维建模练习题(打印版)

cad三维建模练习题(打印版)### CAD三维建模练习题(打印版)#### 练习一:基础几何体建模目标:掌握基本的三维几何体建模技能。
任务:1. 创建一个长方体,尺寸为100mm x 50mm x 20mm。
2. 制作一个圆柱体,直径为30mm,高度为50mm。
3. 构建一个圆锥体,底面直径为20mm,高度为30mm。
4. 将长方体和圆柱体进行布尔加法操作,合并为一个实体。
步骤提示:- 使用“长方体”命令创建基本形状。
- 使用“圆柱体”和“圆锥体”命令添加其他几何体。
- 利用“布尔运算”功能进行形状合并。
#### 练习二:复杂几何体建模目标:学习如何创建具有复杂形状的三维模型。
任务:1. 制作一个球体,半径为25mm。
2. 创建一个圆环,外径为40mm,内径为30mm。
3. 利用拉伸功能,将一个矩形拉伸成三维形状,尺寸为50mm x 40mm,拉伸高度为10mm。
4. 将上述几何体进行布尔减法操作,创建一个具有内部空间的复杂模型。
步骤提示:- 使用“球体”和“圆环”命令创建基本形状。
- 利用“拉伸”命令将二维形状转换为三维。
- 应用“布尔运算”进行形状的减法操作。
#### 练习三:机械零件建模目标:练习创建具有实际应用价值的机械零件模型。
任务:1. 设计一个轴承座,内径为50mm,外径为100mm,高度为30mm。
2. 制作一个齿轮,模数为2mm,齿数为20,齿宽为10mm。
3. 创建一个轴,直径为20mm,长度为200mm,两端带有半径为5mm的圆头。
4. 将轴承座、齿轮和轴进行组装,模拟一个简单的机械传动系统。
步骤提示:- 利用“圆柱体”和“拉伸”命令创建轴承座。
- 使用“齿轮”命令或手动绘制齿形并拉伸以创建齿轮。
- 应用“拉伸”和“旋转”命令制作轴和圆头。
- 利用装配功能将各部件组合在一起。
#### 练习四:建筑结构建模目标:掌握建筑结构的三维建模技巧。
任务:1. 构建一个简单的屋顶结构,包括斜面和屋脊。
CAD上机练习

CAD上机练习上机训练1 AutoCAD 操作基础1.1掌握启动 AutoCAD 的方法操作目的:掌握启动 AutoCAD 的方法。
操作指导:1.2 在上题的基础上,利用不同的坐标输入方法画出如图1-1 所示的图形。
图1-1 操作题操作目的:通过本操作,使读者理解并掌握点的直角坐标和极坐标的表示方法及使用方法。
操作指导:方法1 使用绝对直角坐标。
命令: _line /执行“直线”命令指定第一点: 50,50 /起点坐标(50,50)指定下一点或 [放弃(U)]: 190,50指定下一点或 [放弃(U)]: 190,100指定下一点或 [闭合(C)/放弃(U)]: 150,140 指定下一点或 [闭合(C)/放弃(U)]: 140,140 指定下一点或 [闭合(C)/放弃(U)]: 140,110 指定下一点或 [闭合(C)/放弃(U)]: 80,110 指定下一点或 [闭合(C)/放弃(U)]: 80,150 指定下一点或[闭合(C)/放弃(U)]: 50,150 指定下一点或 [闭合(C)/放弃(U)]: 50,50 指定下一点或 [闭合(C)/放弃(U)]: /按回车键,结束直线命令方法2 使用相对直角坐标。
命令: _line指定第一点: 50,50指定下一点或 [放弃(U)]: @140,0 指定下一点或 [放弃(U)]: @0,50 指定下一点或 [闭合(C)/放弃(U)]: @-40,40 指定下一点或 [闭合(C)/放弃(U)]: @-10,0 指定下一点或 [闭合(C)/放弃(U)]: @0,-30 指定下一点或 [闭合(C)/放弃(U)]: @-60,0 指定下一点或 [闭合(C)/放弃(U)]: @0,40 指定下一点或 [闭合(C)/放弃(U)]: @-30,0 指定下一点或 [闭合(C)/放弃(U)]: @0,-100 指定下一点或 [闭合(C)/放弃(U)]: /按回车键,结束命令方法3 使用相对极坐标。
cad上机考试试题

2015年安乡职业中专高二下学期期中CAD上机考试试卷(A)时量:60分钟命题人:梁天喜
一、绘制如下图形:
要求:
1•正交匸具绘制水平线和竖直线
2•利用偏移工具
3•利用对象捕捉平行线
4•利用标注工具标出下图尺寸
二、绘制如下图形:
要求:
1•利用圆及圆弧工具
2•偏移工具
3•利用标注工具标岀如下图尺寸
修剪完成后,效果图如下图所示。
4.
2•偏移匸具的使用
2015年安乡职业中专高二下学期期中CAD上机考试试卷(B)时量:60分钟命题人:梁天喜
一、绘制如下图形:
要求:
L绘制中心线
2.绘制圆,利用阵列或者镜像工具
3.偏移匸具的使用
4 •利用标注工具标出如下图尺寸。
二.绘制如下图形:
要求:
1•正交工具绘制水平线和竖庖线2•利用偏移工具
3 •利用对象捕捉平行线
4.利用
标注工
具标出
三、绘制如下图形: 要求:
1•正交的切换使用
16
3C
2.标出下图相应尺寸
四、绘制如下五角星图形: 要求: 1•先绘制正五边形
2•利用修剪工具裁剪
3•完成如下图所示图形。

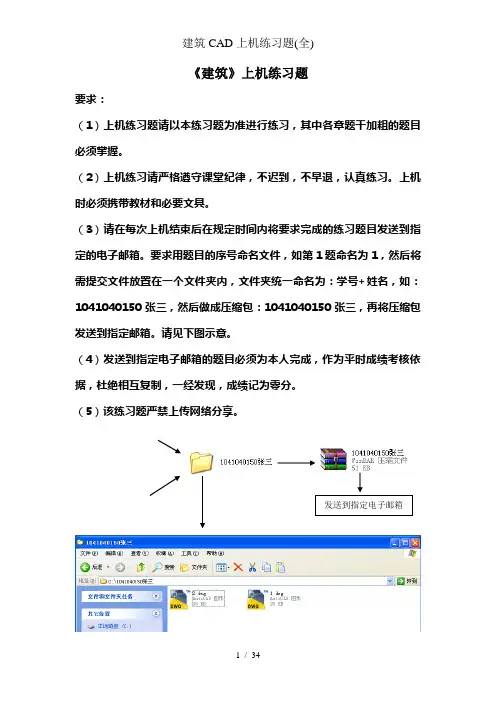

建筑CAD上机练习题(全)

《建筑》上机练习题要求:(1)上机练习题请以本练习题为准进行练习,其中各章题干加粗的题目必须掌握。
(2)上机练习请严格遵守课堂纪律,不迟到,不早退,认真练习。
上机时必须携带教材和必要文具。
(3)请在每次上机结束后在规定时间内将要求完成的练习题目发送到指定的电子邮箱。
要求用题目的序号命名文件,如第1题命名为1,然后将需提交文件放置在一个文件夹内,文件夹统一命名为:学号+姓名,如:1041040150张三,然后做成压缩包:1041040150张三,再将压缩包发送到指定邮箱。
请见下图示意。
(4)发送到指定电子邮箱的题目必须为本人完成,作为平时成绩考核依据,杜绝相互复制,一经发现,成绩记为零分。
(5)该练习题严禁上传网络分享。
发送到指定电子邮箱第1章基础知识上机题1、启动,熟悉“启动”对话框的操作,熟悉2013的工作界面与经典界面,练习选项卡和面板切换,退出。
2、绘制如图所示的简单图形,不需要标注尺寸。
图1-1 房屋立面图图1-2 多边形图案第2章绘图准备工作上机题1、采用直线命令,配合正交、对象捕捉、对象追踪、捕捉自等辅助绘图方式绘制第一章上机题第2题所绘图形。
2、采用直线命令,配合正交、对象捕捉、对象追踪、捕捉自等辅助绘图方式绘制如图所示图形。
图2-1 方形图案3、采用圆、圆弧命令,配合对象捕捉绘制如图所示图形。
图2-2 图形图案4、按下列表格内容的要求,采用相应的命令和方式,绘制图如图所示图形(不绘制尺寸标注)。
图层名称颜色线型线宽备注0白色默认背景色为白色窗蓝色默认门绿色默认墙体白色0.5实际颜色为黑色轴线红色默认图2-3 平面图绘图时注意:调整绘图区背景色为白色;设置绘图界限为A4,绘图精度为0;调整“线型管理器”中的“全局比例因子”为0.3左右。
5、按下列要求绘制如图所示图形。
(1)设定图形左下角为(0,0),范围为84X63。
(2)设定长度单位为十进制,精度为小数点后2位,角度为度分秒制,精度为0d00’。
建筑cad上机考试试题

建筑cad上机考试试题建筑CAD上机考试试题建筑CAD是建筑设计师必备的工具之一,它能够帮助设计师快速、准确地完成建筑设计图纸的绘制。
而建筑CAD上机考试则是评估设计师的CAD技能和应用能力的重要方式之一。
下面,我们将给大家介绍一些常见的建筑CAD上机考试试题。
一、基础操作题1. 打开CAD软件并创建一个新的图纸,设置图纸的比例为1:100,图纸尺寸为A3。
2. 绘制一个长方形,长为10m,宽为6m。
3. 在长方形的中心点处绘制一个圆形,半径为2m。
4. 创建一个新的图层,并将圆形移动到该图层上。
5. 将长方形的宽度调整为8m。
二、平面图绘制题1. 根据给定的平面图纸,绘制建筑物的平面图。
包括外墙、内墙、门窗、楼梯等要素。
2. 根据给定的尺寸和比例,在平面图上标注建筑物的各个部分的尺寸。
3. 在平面图上添加文字说明,包括建筑物的功能、使用面积等信息。
三、立面图绘制题1. 根据给定的立面图纸,绘制建筑物的立面图。
包括墙体、窗户、门等要素。
2. 根据给定的尺寸和比例,在立面图上标注建筑物的各个部分的尺寸。
3. 在立面图上添加文字说明,包括建筑物的高度、材料等信息。
四、三维模型绘制题1. 根据给定的三维模型图纸,使用CAD软件绘制建筑物的三维模型。
2. 在三维模型中添加材质和光源,使其更加真实。
3. 调整视角和视点,生成多个不同角度的渲染图。
以上仅是建筑CAD上机考试试题的一小部分,实际考试中还会根据不同的要求和难度设置更多的试题。
通过这些试题,考察者能够评估设计师的CAD操作能力、图纸绘制能力以及空间想象力等方面的能力。
在进行CAD上机考试时,考生需要熟练掌握CAD软件的基本操作,包括图层管理、绘图命令、编辑命令、尺寸标注等。
此外,对于建筑设计的基本原理和规范也需要有一定的了解,以便能够正确地绘制建筑图纸。
通过参加建筑CAD上机考试,设计师能够提高自己的CAD技能和应用能力,更好地满足建筑设计的需求。
cad三维建模练习题

cad三维建模练习题在CAD(计算机辅助设计)领域中,三维建模是非常重要的技能。
通过CAD软件和工具,我们可以将现实世界中的物体和场景以三维的形式呈现出来,为设计、制造和建筑领域提供有力的支持。
本文将为您介绍一些CAD三维建模的练习题,帮助您提升相关技能。
练习题一:创建简单的立方体在CAD软件中,创建一个简单的立方体是入门的基础。
请按照以下步骤进行操作:1. 打开CAD软件并创建一个新的绘图文件。
2. 进入三维建模模式,选择创建立方体的工具。
3. 指定立方体的起始点和终点,确定立方体的尺寸。
4. 确认输入并创建立方体。
5. 查看立方体的三维图形。
练习题二:创建复杂物体在CAD中,我们可以通过组合已有的图形来创建更加复杂的物体。
请按照以下步骤进行操作:1. 打开CAD软件并创建一个新的绘图文件。
2. 进入三维建模模式,选择创建基本图形的工具,如圆形、矩形等。
3. 创建两个或更多的基本图形,可以通过移动、旋转和缩放等操作调整它们的位置和大小。
4. 使用合并或裁剪等命令将基本图形组合在一起,形成复杂的物体。
5. 查看物体的三维图形。
练习题三:应用纹理和材质在CAD建模中,为物体应用纹理和材质可以使其更加真实和精细。
请按照以下步骤进行操作:1. 打开CAD软件并创建一个新的绘图文件。
2. 进入三维建模模式,并选择物体应用材质的工具。
3. 从内置的材质库中选择一个合适的材质,如木材、金属等。
4. 将选定的材质应用于物体的表面,可以调整材质的颜色和质感。
5. 选择纹理工具,从纹理库中选择一个合适的纹理图案。
6. 将选定的纹理应用于物体的表面,可以调整纹理的缩放和方向。
7. 查看带有材质和纹理的物体的三维图形。
练习题四:建模实际对象在CAD建模中,我们可以利用现实世界中的实际对象进行练习,以提高建模的准确性和真实性。
请按照以下步骤进行操作:1. 打开CAD软件并创建一个新的绘图文件。
2. 选择一个你身边的实际物体,如一个杯子或一个笔筒。
CAD绘图练习2024(附答案)

CAD绘图练习(附答案)练习题1:简单的二维图形绘制目标技能点:线条、圆形、矩形的绘制与编辑。
任务要求:1.绘制一个矩形:创建一个尺寸为100mm × 50mm的矩形。
2.在矩形内部绘制一个圆形:圆心在矩形的中心,半径为20mm。
3.在矩形的右上角绘制一条斜线:斜线长度为70mm,倾斜角度为45度。
4.对矩形进行修改:将矩形的长度从100mm修改为150mm,并保持宽度不变。
5.将圆形移动到矩形的左下角。
练习题2:二维复杂形状绘制目标技能点:多边形、修剪、延伸、镜像。
任务要求:1.绘制一个正六边形:每边长度为50mm。
2.在六边形的一个角上绘制一个小正方形:边长为20mm。
3.在六边形的中心绘制一个圆形:半径为30mm。
4.使用修剪工具修剪掉六边形与正方形重叠的部分。
5.使用镜像工具将修剪后的图形沿六边形的中心对称轴进行镜像。
练习题3:三维建模基础目标技能点:立方体、圆柱体、圆锥体的创建与组合。
任务要求:1.创建一个立方体:边长为100mm。
2.在立方体的一侧创建一个圆柱体:高度为100mm,底面直径为30mm,圆柱体的底面与立方体的一侧面相切。
3.在圆柱体的顶部创建一个圆锥体:高度为50mm,底面直径与圆柱体顶部直径相同。
4.将圆柱体和圆锥体的交集部分从立方体中切除。
5.对模型进行渲染,设置材质与光源,使其看起来更逼真。
练习题4:工程图绘制目标技能点:标注、尺寸、剖视图、投影视图。
任务要求:1.绘制一个简单的机械部件的主视图、俯视图和左侧视图:部件包括一个带有圆孔的长方体。
2.在主视图中标注部件的尺寸。
3.绘制部件的剖视图:显示圆孔的内部结构。
4.在所有视图中添加尺寸标注和注释:标注圆孔的直径和长方体的长度、宽度和高度。
5.使用图层管理工具区分不同的视图和标注。
练习题5:复杂三维模型构建目标技能点:布尔运算、复杂形状组合、细节建模。
任务要求:1.创建一个三维模型:由一个长方体和一个圆柱体组成,圆柱体的底面半径为20mm,高度为60mm,圆柱体位于长方体的中心。
AutoCAD 认证考试上机练习题

AutoCAD 认证考试上机练习题第一题:绘制如下图所示的图形操作提示:利用正交与对象追踪绘制如下图所示图形第二题:绘制如下图所示的图形操作提示:读懂下面的图形,以比例1:1绘制,标注尺寸。
第三题:绘制如下图所示的图形操作提示:读懂下面的图形,以比例1:1绘制,标注尺寸。
第四题:绘制如下图所示的图形操作提示:读懂下面的图形,以比例1:1绘制,标注尺寸。
第五题:绘制如下图所示的图形操作提示:读懂下面的图形,以比例1:1绘制,标注尺寸。
第六题:绘制如下图所示的图形【操作要求】1、建立绘图区域:建立合适的绘图区域,图形必须在设置的绘图区域内。
2、绘图: 按下图规定的尺寸绘图,中心线线型为center,调整线型比例。
3、保存:将完成图形以NCJSXY2.DWG为文件名保存在考生文件夹中。
第七题:绘制如下图所示的图形【考核内容与要求】1.用AutoCAD绘制顶杆零件图。
2.标题栏必须绘制并填写相关信息。
3.在桌面创建文件名为:“CAD考试”的文件夹,将绘制的图样用考生本人名字命名并保存其中。
第八题:绘制如下图所示的图形【考核内容与要求】1.用AutoCAD绘制顶杆零件图。
2.标题栏必须绘制并填写相关信息。
3.在桌面创建文件名为:“CAD考试”的文件夹,将绘制的图样用考生本人名字命名并保存其中。
第九题:绘制如下图所示的图形操作要求:必须建图层,并标注公差。
第十题:绘制三维立体图操作提示:根据所给的二维平面图尺寸绘制三维立体图。
第十一题:抄画2个视图并投影作出它的第3个投影操作要求:1、图纸边界线及图框线按国家标准规定的A1,A2,A3,A4幅面尺寸,不留装订边,横放,画出图纸边界线及图框线。
绘图比例1:1。
2、确定单位长度单位取十进制,精度取小数点后4位;角度单位取度分秒制,精度取0d。
3、设定图层①装载全部线形;②设置以下图层层名颜色线形绘制内容轮廓线白色(green)Continuous 粗实线中心线红色(white)Continuous 细实线虚线黄色(yellow)ISO02W100 细虚线中心线红色(red)ISO04W100 细点画线辅助线粉红色(magenta)ISO05W100 细双细实线点画线细实线白色(white)Continuous 细实线尺寸线层蓝色Continuous 细实线第十二题:根据轴测图绘制三视图操作要求:1、图纸边界线及图框线按国家标准规定的A1,A2,A3,A4幅面尺寸,不留装订边,横放,画出图纸边界线及图框线。
cad练习题三维

CAD练习题三维一、基本操作与绘图1. 绘制一个长方体,尺寸为长200mm、宽150mm、高100mm。
2. 绘制一个球体,半径为50mm。
3. 绘制一个圆柱体,底面半径为80mm,高度为120mm。
4. 绘制一个圆锥体,底面半径为70mm,高度为100mm。
5. 绘制一个圆环体,内径为100mm,外径为150mm,高度为50mm。
二、编辑与修改1. 将上述长方体进行缩放,使其长、宽、高分别变为原来的1.5倍。
2. 将球体进行移动,使其中心点坐标从原点(0,0,0)移动到(100,100,100)。
3. 将圆柱体进行旋转,使其绕Z轴旋转45度。
4. 将圆锥体进行镜像,以Y轴为镜像线。
5. 将圆环体进行阵列,沿X轴方向阵列3个,间距为200mm。
三、标注与注释1. 对长方体的三个尺寸进行线性标注。
2. 对球体的半径进行直径标注。
3. 对圆柱体的底面直径和高度进行标注。
4. 对圆锥体的底面直径和高度进行标注。
5. 对圆环体的内外径进行标注。
四、三维布尔运算1. 将两个长方体进行并集运算。
2. 将球体与圆柱体进行差集运算。
3. 将圆锥体与圆环体进行交集运算。
五、渲染与展示1. 对长方体进行材质贴图,选择适当的贴图文件。
2. 对球体进行颜色填充,颜色号为10。
3. 对圆柱体进行渲染,设置适当的灯光和背景。
4. 对圆锥体进行渲染,调整视角和显示模式。
5. 对圆环体进行渲染,添加适当的阴影效果。
六、曲面与网格1. 创建一个半径为100mm的圆环面。
2. 创建一个高度为200mm的螺旋面。
3. 通过四个点创建一个曲面,并调整其控制点以形成不同的形状。
4. 绘制一个三角形网格,边长为150mm。
5. 绘制一个四边形网格,尺寸为200mm x 300mm。
七、实体分析与测量1. 计算长方体的体积。
2. 计算球体的表面积。
3. 测量圆柱体的侧面积。
4. 计算圆锥体的体积和侧面积。
5. 测量圆环体的总长度。
八、动画与仿真1. 创建一个长方体的动画,使其沿着Z轴上升100mm。
cad三维练习题(打印版)

cad三维练习题(打印版)CAD三维练习题一、基础练习1. 绘制立方体在CAD软件中,使用`BOX`命令绘制一个边长为100mm的立方体。
2. 创建圆柱使用`CYLINDER`命令创建一个直径为50mm,高度为200mm的圆柱体。
3. 绘制圆锥利用`CONE`命令绘制一个底面直径为80mm,顶面直径为40mm,高度为150mm的圆锥。
4. 制作球体使用`SPHERE`命令绘制一个直径为100mm的球体。
二、进阶练习1. 组合体将上述立方体、圆柱、圆锥和球体组合成一个复杂的三维模型。
2. 添加细节在立方体的表面上添加一个直径为30mm的圆孔,深度为50mm。
3. 绘制螺旋使用`HELIX`命令创建一个螺旋线,起始直径为20mm,结束直径为10mm,螺旋高度为200mm。
4. 制作齿轮绘制一个齿轮模型,齿数为20,模数为2mm,齿顶圆直径为100mm。
三、高级练习1. 复杂组合体在组合体的基础上,添加一个长方体,其尺寸为150mm×100mm×50mm,与立方体的一边相接。
2. 表面处理对圆柱体的表面进行倒角处理,倒角尺寸为5mm。
3. 绘制管道使用`PIPE`命令绘制一个直径为30mm,长度为300mm的管道,并在管道上添加一个直径为20mm的圆孔。
4. 制作弹簧绘制一个螺旋弹簧,弹簧的外径为50mm,内径为20mm,螺旋高度为100mm,圈数为5圈。
四、打印注意事项1. 打印设置在打印之前,确保CAD文件中的尺寸和比例正确,以避免打印出的比例失调。
2. 图层管理在打印时,注意管理图层,确保不同的部分在打印时能够清晰区分。
3. 打印质量选择适当的打印分辨率,以保证打印出的图纸细节清晰。
4. 文件保存在打印之前,保存好CAD文件,以备不时之需。
请根据以上练习题进行练习,以提高你的CAD三维建模技能。
在练习过程中,注意观察每个命令的参数设置,以及它们对模型的影响。
祝你练习愉快!。
三维CAD与CAM技术应用上机报告大作业

三维CAD/CAM技术应用上机报告上机题目: CPU散热器报告日期:1、上机目的:通过上机教学,可以使学生加深理解、消化、巩固课堂所学的知识,掌握以SolidWorks为代表的三维CAD系统的特征建模理论方法以及CAD/CAM一体化虚拟装配技术在机械设计和制造中的应用。
2、上机要求针对机制方向的本科生。
要求学生对特征建模的基本原理和方法等CAD 知识和理论有充分了解,掌握典型夹具及其主要零的相关概念,能够在规定时间内运用SolidWorks 完成典型夹具总体装配。
2.1 CPU散热器装置零部件建模该上机通过对CPU散热器装置零部件设计建模方法的学习和实践,使学生可以了解CAD 技术的应用现状和发展趋势,掌握特征建模的基本理论和方法以及运用典型CAD系统SolidWorks完成产品设计的基本步骤和方法。
2.2 CPU散热器装置总体装配该试验通过对CPU散热器装置总体装配的学习实践可以使学生熟悉CAM系统的功能和工作原理并更好的培养学生的建模能力,学生通过它可以了解CAD/CAM技术在机械设计与加工中的应用,熟悉产品从设计建模到装配的整个过程。
3、上机内容:该上机实践由“CPU散热器零件建模、CPU散热器零件装置总体装配”两部分实践内容构成。
上机设备和环境1.计算机2.SolidWorks 2016上机内容一CPU散热器装置零部件建模一、上机内容用SolidWorks 完成CPU散热器零部件建模。
CPU散热器装置包括的零件基本结构由CPU风扇、CPU底座、CPU散热片组成。
二、上机原理及步骤:零件1建模步骤:Step1.新建一个零件模型文件,进入建模环境。
Step2.创建图1.1所示的零件基础特征----凸台-拉伸1。
图1.1Step3.创建图1.2所示的曲面-等距1。
图1.2 Step4.创建图1.3所示基准面1.图1.3 Step5.创建图1.4所示的分割线1。
图1.4Step6.创建图1.5所示的分割线2。
cad上机考试题及答案

cad上机考试题及答案1. 绘制一个半径为50mm的圆。
答案:使用CAD软件中的“圆”工具,选择“半径”选项,输入半径值50mm,即可绘制出所需圆。
2. 绘制一个长为100mm,宽为50mm的矩形。
答案:使用CAD软件中的“矩形”工具,输入长度100mm和宽度50mm,即可绘制出所需矩形。
3. 将一个直径为80mm的圆复制到距离原圆中心100mm的位置。
答案:首先绘制一个直径为80mm的圆,然后使用“复制”命令,选择该圆,指定基点为圆心,输入距离100mm,即可将圆复制到指定位置。
4. 绘制一条长度为150mm的水平直线。
答案:使用CAD软件中的“直线”工具,选择起点,然后沿水平方向输入长度150mm,即可绘制出所需直线。
5. 将一条长度为200mm的线段旋转45度。
答案:首先绘制一条长度为200mm的线段,然后使用“旋转”命令,选择该线段,输入旋转角度45度,即可完成旋转操作。
6. 在一个长为120mm,宽为60mm的矩形内部绘制一个等边三角形。
答案:首先绘制一个长为120mm,宽为60mm的矩形,然后使用“多边形”工具,输入边数为3,边长为矩形对角线长度的一半(即60mm),即可在矩形内部绘制出等边三角形。
7. 将一个半径为30mm的圆阵列复制5个,每个圆间距为20mm。
答案:首先绘制一个半径为30mm的圆,然后使用“阵列”命令,选择该圆,设置阵列方式为“环形”,数量为5,间距为20mm,即可完成圆的阵列复制。
8. 绘制一个长为80mm,宽为40mm的矩形,并将其拉伸成高度为50mm 的长方体。
答案:首先绘制一个长为80mm,宽为40mm的矩形,然后使用“拉伸”命令,选择该矩形,输入拉伸高度50mm,即可将矩形拉伸成长方体。
9. 将一个长为120mm,宽为80mm的矩形沿着其长边镜像复制。
答案:首先绘制一个长为120mm,宽为80mm的矩形,然后使用“镜像”命令,选择该矩形,指定镜像线为其长边,即可完成镜像复制操作。
cad三维建模练习题

CAD三维建模练习题一、基本操作类1. 创建一个长方体,长、宽、高分别为100mm、50mm、200mm。
2. 绘制一个球体,半径为50mm。
3. 利用拉伸命令,将一个直径为100mm的圆拉伸成高度为50mm的圆柱体。
4. 使用旋转命令,将一个边长为50mm的正方形绕X轴旋转360度,形成旋转体。
5. 通过布尔运算,将两个长方体(尺寸分别为100mm×50mm×200mm和50mm×50mm×100mm)进行求和操作。
二、曲面建模类1. 创建一个半径为100mm的圆环面。
2. 绘制一个直径为200mm的圆锥面,高度为100mm。
3. 利用放样命令,创建一个直径为100mm、高度为200mm的圆台。
4. 通过扫掠命令,将一个直径为50mm的圆沿着一条螺旋线扫掠,形成螺旋体。
三、实体建模类1. 绘制一个尺寸为200mm×150mm×100mm的长方体,并在其上表面挖一个直径为50mm的圆孔。
2. 创建一个直径为100mm、高度为200mm的圆柱体,并在圆柱体侧面挖一个矩形槽(长100mm、宽50mm)。
3. 利用布尔差集操作,将两个球体(半径分别为50mm和30mm)进行差集运算。
4. 绘制一个六面体,尺寸为100mm×100mm×100mm,并将其对角线上的四个顶点切掉,形成八面体。
5. 创建一个直径为200mm、高度为100mm的圆锥体,并在圆锥体底面中心挖一个直径为50mm的圆孔。
四、装配体建模类1. 将上述长方体(尺寸为200mm×150mm×100mm)与圆柱体(直径100mm、高度200mm)进行装配。
2. 将球体(半径50mm)与圆锥体(直径200mm、高度100mm)进行装配,使球体位于圆锥体顶部。
3. 将圆环面(半径100mm)与圆台(直径100mm、高度200mm)进行装配。
4. 将螺旋体与长方体(尺寸为100mm×50mm×200mm)进行装配。
cad3d制图练习题

cad3d制图练习题CAD 3D制图练习题现代技术的迅猛发展使得计算机辅助设计(CAD)在各个行业中得到了广泛的应用。
在工程设计领域,CAD 3D制图成为了不可或缺的工具。
通过CAD软件,设计师可以将二维设计图转化为三维模型,从而更好地理解和展示设计方案。
为了提高CAD 3D制图的技能,设计师们经常会进行练习题。
一、练习题1:创建一个简单的立方体模型在CAD软件中,创建一个简单的立方体模型是一个基本的练习题。
首先,我们需要确定立方体的尺寸,比如边长为10个单位。
然后,选择绘制立方体的命令,并指定立方体的起点和终点。
在创建过程中,可以通过调整视角来查看立方体的不同面。
此外,还可以选择不同的渲染效果,如线框模式、实体模式或者表面模式,以便更好地展示立方体的外观。
二、练习题2:创建一个复杂的建筑模型在CAD 3D制图中,创建一个复杂的建筑模型是一个较为高级的练习题。
设计师可以选择一个具体的建筑物作为参考,然后尝试将其转化为三维模型。
在创建过程中,需要注意建筑物的各个细节,如窗户、门、楼梯等。
此外,还可以添加材质和纹理,以使建筑物更加逼真。
通过完成这样的练习题,设计师可以提高对建筑设计的理解和把握能力。
三、练习题3:创建一个机械零件模型在工程设计领域,机械零件的设计是一个重要的任务。
通过CAD 3D制图,设计师可以更好地理解和展示机械零件的结构和功能。
在这个练习题中,设计师可以选择一个简单的机械零件,如螺栓、齿轮等,然后尝试将其转化为三维模型。
在创建过程中,需要注意零件的各个细节,如螺纹、齿轮齿数等。
通过完成这样的练习题,设计师可以提高对机械设计的理解和把握能力。
四、练习题4:创建一个产品模型在产品设计领域,CAD 3D制图被广泛应用于产品的设计和展示。
通过CAD软件,设计师可以将产品的概念转化为三维模型,并进行进一步的设计和优化。
在这个练习题中,设计师可以选择一个具体的产品作为参考,然后尝试将其转化为三维模型。
cad上机考试题库及参考答案

cad上机考试题库及参考答案CAD上机考试题库及参考答案1. 单选题- 1.1 CAD软件中,用于创建直线的命令是()。
- A. LINE- B. CIRCLE- C. RECTANGLE- D. POLYLINE- 答案:A- 1.2 在CAD中,哪个命令用于创建圆形?- A. CIRCLE- B. ARC- C. ELLIPSE- D. SPLINE- 答案:A2. 多选题- 2.1 CAD软件中,以下哪些命令用于创建多边形?- A. POLYLINE- B. RECTANGLE- C. CIRCLE- D. POLYGON- 答案:A, B, D- 2.2 选择正确的图层管理命令。
- A. LAYER- B. COLOR- C. LINETYPE- D. LTYPE- 答案:A, B, C3. 判断题- 3.1 在CAD中,使用COPY命令可以复制对象。
()- 答案:正确- 3.2 使用ARRAY命令不能创建圆形阵列。
()- 答案:错误4. 填空题- 4.1 CAD软件中,用于创建矩形的命令是()。
- 答案:RECTANGLE- 4.2 要改变CAD中对象的颜色,可以使用命令()。
- 答案:COLOR5. 简答题- 5.1 描述如何在CAD中创建一个半径为50单位的圆形。
- 答案:- 首先,输入命令CIRCLE。
- 然后,在命令行中输入“R”以指定半径。
- 接着,输入半径值50。
- 最后,点击屏幕以确定圆心位置。
6. 操作题- 6.1 打开CAD软件,创建一个新的图形文件。
- 6.1.1 使用LINE命令绘制一个长100单位,宽50单位的矩形。
- 6.1.2 使用CIRCLE命令在矩形的中心创建一个半径为20单位的圆。
- 6.1.3 使用COPY命令复制矩形到新的位置,距离原矩形50单位。
- 答案:- 步骤1:输入LINE命令,绘制矩形。
- 步骤2:输入CIRCLE命令,创建圆形。
- 步骤3:输入COPY命令,选择矩形,指定基点,然后指定复制位置。
cad三维练习题第十题

CAD三维练习题第十题一、基本操作题1. 启动CAD软件,新建一个三维绘图文件。
2. 设置合适的视图方向,以便于三维建模。
3. 绘制一个长方体,尺寸为长100mm、宽50mm、高30mm。
4. 将长方体沿X轴旋转45度。
5. 在长方体上表面创建一个直径为20mm的圆柱体。
6. 将圆柱体沿Y轴平移30mm。
二、建模题1. 创建一个球体,半径为50mm。
2. 创建一个圆锥体,底面半径为30mm,高为60mm。
3. 创建一个圆环体,内径为40mm,外径为80mm,高度为20mm。
5. 为组合模型添加材质和颜色。
三、编辑修改题1. 将上述组合模型沿Z轴放大1.5倍。
2. 删除球体模型。
3. 将圆锥体和圆环体进行布尔运算(求差)。
4. 对剩余模型进行倒角处理,倒角半径为5mm。
5. 将模型进行镜像操作,沿XY平面镜像。
四、标注与注释题1. 为长方体、圆柱体、圆锥体和圆环体添加尺寸标注。
2. 为组合模型添加文字注释,说明模型的组成部分。
3. 设置合适的标注样式和文字样式。
五、渲染与输出题1. 设置合适的渲染环境,包括灯光、背景等。
2. 对模型进行渲染,保存渲染效果。
3. 导出渲染图像,格式为JPG。
4. 将三维模型另存为STEP格式,以便于在其他软件中使用。
CAD三维练习题第十一题一、曲面建模题1. 绘制一个半径为100mm的半球面。
2. 创建一个直径为200mm的圆柱面,高度为150mm。
3. 通过拉伸和旋转操作,一个花瓣形状的曲面。
4. 利用曲面修剪工具,将花瓣曲面修剪成完整的花朵形状。
5. 创建一个扭曲的曲面,模拟水波纹效果。
二、实体转换题1. 将一个直径为50mm的圆转换成厚度为10mm的圆盘。
2. 将一条样条曲线转换成宽度为20mm的实体带。
3. 将一个正方形平面绕其一条边旋转360度,形成实体棱柱。
4. 将一个三维曲面转换成实体,并进行抽壳操作,抽壳厚度为5mm。
三、装配体题1. 创建一个简单的机械零件装配体,包括至少三个不同的零件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.利用extrude和subtract命令机器人底座立体图的绘制2.用CAD对如图所表达的立体进行三维造型。
通过本题,演示用CAD进行三维造型的主要步骤。
做图步骤:在XOY平面内画出底板外形。
沿路径拉伸φ6的圆成圆柱体。
当前线框密度: ISOLINES=10Cylinder(中心0,0,0/半径20/高度1000),co(0,0/@0,200),box(-100,-100,1000/@150,400,20),box(-15,0,150/@30,200,30),ucs(y/-90度),-array(1/5/180),ucs,hide,rotate3d(全部选择,绕y轴旋转10度),三维视图调到主视),mirror3d,输入rmat命令,打开材质窗口,选择一张木材的贴图,附材质给对象,输入render命令,渲染对象4绘制烟灰缸本例绘制了一个烟灰缸,如图所示,主要使用了“圆”、“圆柱体”、“拉伸”、“差集”、“球体”、“阵列”等命令。
要点提示首先将视区设置为4个视口,运用“圆柱体”、“圆”、“拉伸”命令绘制烟灰缸的基本体,再运用“球体”、“阵列”、“差集”命令创建实体-烟灰缸,最后运用“渲染”、“材质”命令渲染烟灰缸。
(一)绘制烟灰缸的基本体1、单击菜单栏中的“视图”\“视口”\“四个视口”命令,将视区设置为4个视口。
单击左上角视图,将该视图激活,执行“视图”\“三维视图”\“主视”命令,将其设置为主视图。
利用同样的方法,将右上角视图设置为左视图;将左下角视图设置为俯视图;将右下角视图设置为西南等轴测视图。
2、激活俯视图,在俯视图中绘制一个圆柱体作为烟灰缸的基本体。
命令栏中输入“isolines”命令命令: isolines输入ISOLINES 的新值<4>: 20单击“实体”工具栏中的“圆柱体”图标,绘制底面的半径为70 ,高度为40的圆柱体。
3、单击“绘图”工具栏中的“圆”图标,绘制半径为60的圆。
激活左视图,框选圆柱体底部的圆,单击“修改”工具栏中的“移动”图标,将半径为60的圆向上移动到顶面。
4、单击“实体”工具栏中的“拉伸”图标,将半径为60的圆沿30度倾斜角度拉伸-30。
(二)创建烟灰缸实体5、单击“实体编辑”工具栏中的“差集”图标,将圆柱体减去拉伸得到的圆台,如图。
6、单击“实体”工具栏中的“球体”图标,绘制半径为10的球体。
7、单击“修改”工具栏中的“阵列”图标,弹出“阵列”对话框。
在其中选择“环形阵列”;单击“选择对象”前的按钮,选择图中“球体”;单击“拾取中心点”按钮,捕捉烟灰缸中心点;在“项目总数”的文本框中输入6,单击“确定”按钮。
激活“西南等轴测视图”,执行“视图”\“视口”\“一个视口”命令,将视图变成西南等轴测视图。
8、将基本体与球体进行“差”运算,得到烟灰缸上表面的小坑。
(三)渲染烟灰缸9、单击菜单工具栏中的“视图”\“消隐”命令。
10、单击菜单工具栏中的“视图”\“着色”\“体着色”命令。
5.高脚杯在本例的绘制过程中,主要使用了“圆角”、“三维旋转”、“面域”、“消隐”、“体着色”、“渲染”、“材质”等命令。
首先运用“直线”命令绘制酒杯截面轮廓线,再运用“圆角”、“面域”命令编辑图形,运用“旋转”命令创建实体,最后运用“渲染”、“材质”命令渲染酒杯。
(一)绘制酒杯的截面轮廓线1、单击菜单栏中的“格式”\“图形界限”命令:2、单击菜单栏中的“视图”\“缩放”\“全部”命令:3、单击“对象特性工具栏”中的“图层特性管理器”图标,弹出“图层特性管理器”对话框。
单击“新建”按钮2次,即建立了2个图层:4、将“辅助线”层作为当前层,单击“状态栏”中的“正交”按钮。
单击“绘制工具栏”中的“直线”图标.5、单击“修改工具栏”中的“偏移”图标,偏移距离为34.5.6、将“实体”层作为当前层,右击“状态栏”中“对象捕捉”按钮,在弹出的选项卡中,单击“设置”按钮,在弹出的“草图设置”对话框中单击“对象捕捉”选项卡,在“对象捕捉”选项卡中选择“端点”、“垂足”。
