霍尔电流传感器的应用
霍尔电流传感器的应用
霍尔电流传感器的应用霍尔电流传感器广泛应用在变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监测等需要隔离检测电流的设施中以及新兴的太阳能、风能和地铁轨道信号、汽车电子等领域。
1、继电保护与测量：在工业应用中，来自高压三相输电线路电流互感器的二次电流，如分别经三只霍尔电流传感器，按比例转换成毫伏电压输出，然后再经运算放大器放大及有源滤波，得到符合要求的电压信号，可送微机进行测量或处理。
在这里使用霍尔电流传感器可以很方便地实现了无畸变、无延时的信号转换。
2、在直流自动控制调速系统中的应用：在直流自动控制调速系统中，用霍尔电流电压传感器可以直接代替电流互感器，不仅动态响应好，还可实现对转子电流的最佳控制以及对晶闸管进行过载保护。
3、在逆变器中的应用：在逆变器中，用霍尔电流传感器可进行接地故障检测、直接测和交流测的模拟量传感，以保证逆变器能安全工作。
4、在不间断电源中的应用：在该应用中，用霍尔电流传感器进行控制，保证逆变电源正常工作。
使用①霍尔电流传感器发出信号并进行反馈，以控制晶闸管的触发角，②霍尔电流传感器发出的信号控制逆变器，③霍尔电流传感器控制浮充电源。
由于其响应速度快，霍尔电流传感器特别适用于计算机中的不间断电源。
5、在电子点焊机中的应用：在电子点焊机电源中，霍尔电流传感器起测量和控制作用。
它的快速响应能再现电流、电压波形，将它们反馈到可控整流器A、B，可控制其输出。
用斩波器给直流迭加上一个交流，可更精确地控制电流。
用霍尔电流传感器进行电流检测，既可测量电流的真正瞬时值，又不致引入损耗。
6、用于电车斩波器的控制：电车中的调速是由调整电压实现的。
而将霍尔电流传感器和其它元件配合使用，并将传感器的所有信号输入控制系统，可确保电车正常工作。
7、在交流变频调速电机中的应用：用变频器来对交流电机实施调速，在世界各发达国家已普遍使用，且有取代直流调速的趋势。
霍尔电流传感器工作原理介绍及应用分析

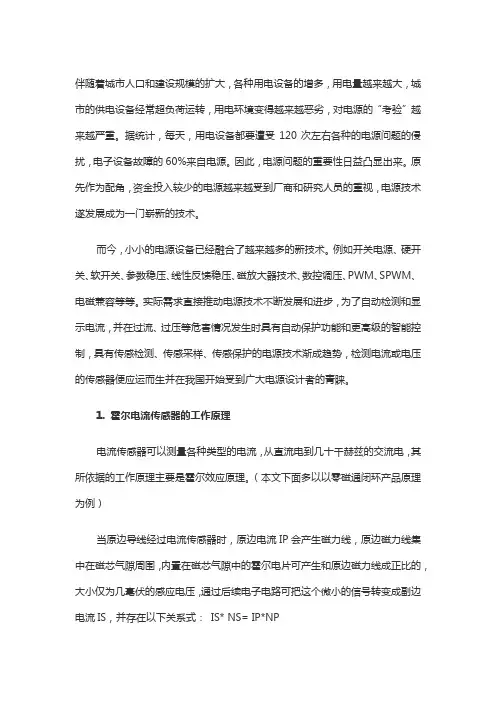

伴随着城市人口和建设规模的扩大，各种用电设备的增多，用电量越来越大，城市的供电设备经常超负荷运转，用电环境变得越来越恶劣，对电源的“考验”越来越严重。
据统计，每天，用电设备都要遭受120次左右各种的电源问题的侵扰，电子设备故障的60%来自电源。
因此，电源问题的重要性日益凸显出来。
原先作为配角，资金投入较少的电源越来越受到厂商和研究人员的重视，电源技术遂发展成为一门崭新的技术。
而今，小小的电源设备已经融合了越来越多的新技术。
例如开关电源、硬开关、软开关、参数稳压、线性反馈稳压、磁放大器技术、数控调压、PWM、SPWM、电磁兼容等等。
实际需求直接推动电源技术不断发展和进步，为了自动检测和显示电流，并在过流、过压等危害情况发生时具有自动保护功能和更高级的智能控制，具有传感检测、传感采样、传感保护的电源技术渐成趋势，检测电流或电压的传感器便应运而生并在我国开始受到广大电源设计者的青睐。
1. 霍尔电流传感器的工作原理电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。
（本文下面多以以零磁通闭环产品原理为例）当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS* NS= IP*NP其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。
2. 提高测量精度的方法除了安装接线、即时标定校准、注意传感器的工作环境外，通过下述方法还可以提高测量精度：1、原边导线应放置于传感器内孔中心，尽可能不要放偏；2、原边导线尽可能完全放满传感器内孔，不要留有空隙；3、需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。
如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。
单芯片霍尔效应电流传感器

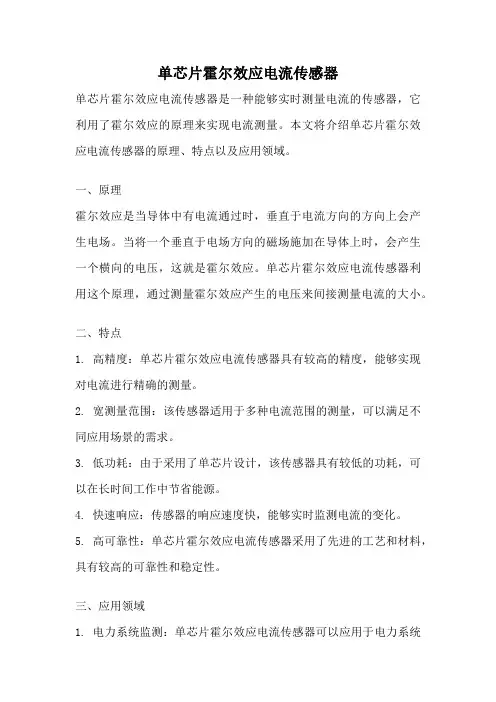

单芯片霍尔效应电流传感器单芯片霍尔效应电流传感器是一种能够实时测量电流的传感器，它利用了霍尔效应的原理来实现电流测量。
本文将介绍单芯片霍尔效应电流传感器的原理、特点以及应用领域。
一、原理霍尔效应是当导体中有电流通过时，垂直于电流方向的方向上会产生电场。
当将一个垂直于电场方向的磁场施加在导体上时，会产生一个横向的电压，这就是霍尔效应。
单芯片霍尔效应电流传感器利用这个原理，通过测量霍尔效应产生的电压来间接测量电流的大小。
二、特点1. 高精度：单芯片霍尔效应电流传感器具有较高的精度，能够实现对电流进行精确的测量。
2. 宽测量范围：该传感器适用于多种电流范围的测量，可以满足不同应用场景的需求。
3. 低功耗：由于采用了单芯片设计，该传感器具有较低的功耗，可以在长时间工作中节省能源。
4. 快速响应：传感器的响应速度快，能够实时监测电流的变化。
5. 高可靠性：单芯片霍尔效应电流传感器采用了先进的工艺和材料，具有较高的可靠性和稳定性。
三、应用领域1. 电力系统监测：单芯片霍尔效应电流传感器可以应用于电力系统中，用于实时监测电流的大小，以保障电力系统的安全运行。
2. 电动车辆：由于电动车辆需要对电池电流进行监测，单芯片霍尔效应电流传感器可以作为电池管理系统中的重要组成部分，实现电流的准确测量。
3. 工业自动化：在工业自动化领域，单芯片霍尔效应电流传感器可以用于电机控制、电力监测等方面，帮助提高生产效率和安全性。
4. 新能源领域：在太阳能发电和风能发电等新能源领域，单芯片霍尔效应电流传感器可以用于电流的测量和控制，实现对新能源的高效利用。
总结：单芯片霍尔效应电流传感器通过利用霍尔效应原理实现电流的测量，具有高精度、宽测量范围、低功耗、快速响应和高可靠性等特点。
它在电力系统监测、电动车辆、工业自动化和新能源领域等应用广泛。
随着科技的不断发展，单芯片霍尔效应电流传感器将在更多领域发挥重要作用，为各行各业带来便利和效益。
【2017年整理】霍尔传感器的应用及注意事项
【2017年整理】霍尔传感器的应用及注意事项使用霍尔电流传感器时，应注意以下几点：1.为了获得更好的动态特性和灵敏度，必须注意初级线圈和副边线圈的耦合。
为了实现良好的耦合，最好使用单根导线，并且导线完全填充霍尔元件模块的孔径。
2.在使用中，当一个大的直流电流流过传感器的初级线圈，并且次级电路没有连接到电源|调节器或者次级侧开路时，其磁路被磁化，导致剩磁，这影响测量精度(因此，在使用期间，电源和测量端子M应该首先连接)。
在这种情况下，应首先进行退磁。
该方法是副边电路不需要电源，同等级的交流电流通过原边线环并逐渐降低其值。
霍尔传感器具有很强的抵抗外部磁场干扰的能力。
然而，为了获得更高的测量精度，当存在强磁场干扰时，应采取适当的措施来解决。
常见的方法有：1.调整模块方向，将外部磁场对模块的影响降至最低；2.在模块上增加一个防磁场的金属屏蔽。
3.在额定值下获得最佳测量精度。
为了在测量电流远低于额定值时获得最佳精度，可以在初级侧使用多匝。
但是，必须注意导体的空间位置(参见第1条)。
霍尔元原理——应用霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。
目前，电动自行车领域的应用领域更加活跃。
所有这些都归功于霍尼韦尔的高质量四元件。
其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。
霍尔元件是根据霍尔效应用半导体技术制造的一种新型磁控元件。
它可以通过霍尔传感器探测磁场。
它还希望被广泛应用于生活和科技领域。
有兴趣的朋友可以深入了解一些关于霍尔传感器的专业知识。
他们可以学习新知识，巩固旧知识，一举两得。
霍尔元器件应用广泛，在航空航天技术、医疗技术、交通运输、工业、测量和测试等领域做出了巨大贡献。
目前，电动自行车领域的应用领域更加活跃。
所有这些都归功于霍尼韦尔的高质量四元件。
其他高灵敏度霍尔效应锁存器使用双霍尔或单霍尔元件，这使得它对封装应力非常敏感，而四元件使这些传感器更加稳定和优秀。
霍尔传感器及其应用
霍尔传感器及其应用一、霍尔传感器介绍（一）简介霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall, 1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
（二）霍尔传感器的工作原理磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。
在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。
若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。
下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。
这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。
霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
1-霍尔半导体元件2-永久磁铁3-挡隔磁力线的叶片（三）霍尔元件根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
（四）优势和特点1、霍尔传感器可以测量任意波形的电流和电压，如：直流、交流、脉冲波形等，甚至对瞬态峰值的测量。
霍尔电流传感器工作原理

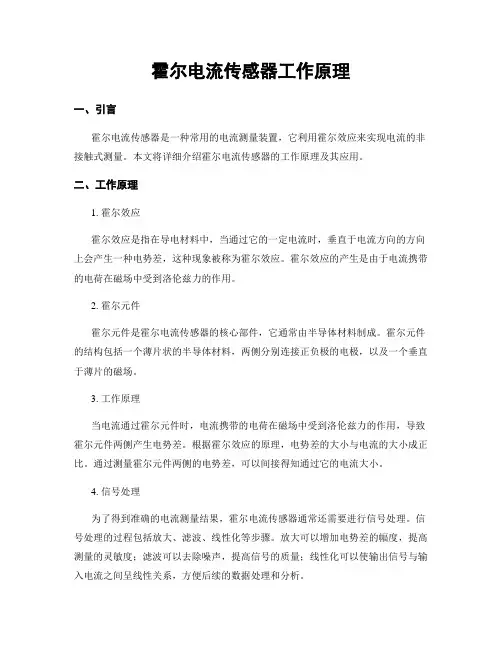

霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量装置，它利用霍尔效应来实现电流的非接触式测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理1. 霍尔效应霍尔效应是指在导电材料中，当通过它的一定电流时，垂直于电流方向的方向上会产生一种电势差，这种现象被称为霍尔效应。
霍尔效应的产生是由于电流携带的电荷在磁场中受到洛伦兹力的作用。
2. 霍尔元件霍尔元件是霍尔电流传感器的核心部件，它通常由半导体材料制成。
霍尔元件的结构包括一个薄片状的半导体材料，两侧分别连接正负极的电极，以及一个垂直于薄片的磁场。
3. 工作原理当电流通过霍尔元件时，电流携带的电荷在磁场中受到洛伦兹力的作用，导致霍尔元件两侧产生电势差。
根据霍尔效应的原理，电势差的大小与电流的大小成正比。
通过测量霍尔元件两侧的电势差，可以间接得知通过它的电流大小。
4. 信号处理为了得到准确的电流测量结果，霍尔电流传感器通常还需要进行信号处理。
信号处理的过程包括放大、滤波、线性化等步骤。
放大可以增加电势差的幅度，提高测量的灵敏度；滤波可以去除噪声，提高信号的质量；线性化可以使输出信号与输入电流之间呈线性关系，方便后续的数据处理和分析。
三、应用领域1. 电力系统霍尔电流传感器在电力系统中广泛应用于电流测量和保护。
通过测量电力系统中的电流，可以实时监测电力负荷的大小，保护电力设备免受过载和短路的损害。
2. 汽车工业在汽车工业中，霍尔电流传感器被用于测量电动机的电流。
通过监测电动机的电流，可以实时掌握电动机的工作状态，提高汽车的性能和安全性。
3. 工业自动化霍尔电流传感器在工业自动化领域中也有广泛的应用。
例如，在机械设备中，通过测量电机的电流，可以实现电机的负载监测和故障诊断。
4. 新能源领域随着新能源的快速发展，霍尔电流传感器在太阳能和风能等领域也得到了广泛应用。
通过测量新能源设备中的电流，可以实时监测能源的产生和消耗情况，为新能源的管理和优化提供支持。
霍尔传感器 原理及应用
霍尔传感器原理及应用
霍尔传感器作为一种常用的传感器器件，其运作原理是基于霍尔效应。
霍尔效应是指当通过导体的电流在垂直于电流方向上施加一个磁场时，会在导体的侧边产生一种电势差。
具体而言，霍尔传感器中通常包含一片装有霍尔元件（霍尔晶体）的芯片。
当通过芯片中的引脚加上一定的电流时，霍尔元件内部产生一个与施加磁场相对应的电势差。
电势差的大小与施加磁场的强度成正比，方向则取决于磁场的方向。
根据霍尔传感器的工作原理，它可以用于检测磁场的强度和方向。
常见的应用包括磁力计、转速传感器、位置传感器等。
以下是一些常见的应用示例：
1. 磁力计：霍尔传感器可以测量磁场的强度，因此被广泛用于磁力计中，用来检测和测量物体的磁性。
2. 转速传感器：霍尔传感器也可以用于测量物体的转速。
通过将传感器安装在旋转物体附近，并将传感器上的电流引脚连接到适当的电路中，可以通过测量输出电势差的频率来计算旋转物体的转速。
3. 位置传感器：借助霍尔传感器，可以实现非接触式的位置检测。
例如，将传感器安装在机械设备上，用来检测设备的位置并实时监控运动状况。
4. 电流测量：霍尔传感器也可用作电流传感器。
通过将传感器
固定在电流导体附近，可以测量通过导体的电流，并将其转换为相应的电压信号。
总之，霍尔传感器是一种基于霍尔效应的传感器器件，其应用广泛，可以用于测量磁场的强度和方向，实现转速测量、位置检测和电流测量等功能。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种常用的电流测量装置，它利用霍尔效应来实现对电流的测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、霍尔效应简介霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会产生横向电场，从而使电荷在导体两侧积累，形成电势差。
这种现象被称为霍尔效应，是由美国物理学家爱德华·霍尔于1879年发现的。
三、霍尔电流传感器的结构1. 磁传导层：用于传导电流并产生磁场。
2. 霍尔元件：位于磁传导层上方，通过霍尔效应测量电流。
3. 信号处理电路：用于处理霍尔元件输出的电压信号。
四、霍尔电流传感器的工作原理1. 磁场感应：当电流通过磁传导层时，会在其周围产生磁场。
2. 霍尔元件感应：磁场作用下，霍尔元件两侧会产生电势差，即霍尔电压。
3. 信号处理：霍尔电压经过信号处理电路放大和滤波后，输出与电流成正比的电压信号。
五、霍尔电流传感器的特点1. 非接触式测量：霍尔电流传感器不需要与被测电流直接接触，可以实现非接触式测量，避免了测量过程中的电气安全问题。
2. 宽测量范围：霍尔电流传感器可适合于大范围的电流测量，从几毫安到几千安都可以实现精确测量。
3. 高精度：霍尔电流传感器具有较高的测量精度，通常可达到0.1%以内。
4. 快速响应：由于霍尔电流传感器的工作原理，它具有较快的响应速度，适合于对电流变化较快的应用场景。
5. 耐用可靠：霍尔电流传感器采用固态元件，无机械部件，具有较长的使用寿命和较高的可靠性。
六、霍尔电流传感器的应用1. 工业自动化：霍尔电流传感器可用于机电控制、电力监测等工业自动化领域，实现对电流的精确测量和控制。
2. 新能源领域：霍尔电流传感器可用于太阳能发电、风力发电等新能源装置中，实现对电流的监测和管理。
3. 汽车电子：霍尔电流传感器可用于车载电池管理系统、电动车电流监测等汽车电子领域，提供准确的电流信息。
4. 电力行业：霍尔电流传感器可用于电力仪表、电力监测设备等电力行业中，实现对电流的测量和控制。
霍尔电压原理的实际应用
霍尔电压原理的实际应用霍尔电压原理是通过感应作用和电磁场的相互作用，利用霍尔效应测量电流、磁场和线速度的物理原理和方法。
它已广泛应用于电力、电子、仪器仪表、交通运输、航天航空和自动化控制等领域。
下面将详细介绍霍尔电压原理的实际应用。
1.电流传感器：霍尔电流传感器是一种常用的无触点电流测量装置，它利用霍尔电压原理来测量通过导体的电流。
这种传感器具有快速响应、高精度、无功耗等优点，广泛应用于电能计量、电池管理、电动机控制等领域。
2.磁场传感器：霍尔磁场传感器是一种广泛应用于磁场测量和磁导航的传感器。
通过感应电压的变化，可以测量磁场的强度和方向。
这种传感器在位置感知、物体检测、指南针等领域得到了广泛应用，例如智能手机中的电子罗盘。
3.线速度测量：霍尔电压原理可以应用于线速度的测量。
通过将霍尔传感器置于运动物体上，当它经过磁极时产生的霍尔电压的频率与物体速度成正比。
这种方法广泛应用于自动门、电梯、机械加工等领域，用于实时监测和控制物体的运动速度。
4.车辆速度测量：霍尔电压原理可以应用于车辆速度的测量。
通过车轮上安装的磁铁和霍尔传感器，可以实时监测车轮的旋转次数，从而推算出车辆的速度。
这种方法广泛应用于汽车、自行车等交通工具的车速测量，以及交通管理系统中的车流量统计等方面。
5.位置检测：利用霍尔电压原理，可以实现物体的位置检测。
通过在物体上安装霍尔元件和磁铁，当物体经过磁铁时，通过检测霍尔电压的变化，可以确定物体的位置。
这种方法广泛应用于自动化控制系统、工业生产线、机械装置等领域。
6.开关检测：霍尔电压原理可用于开关状态的检测，例如门禁系统、汽车车门的状态检测等。
通过在门框和门板上安装霍尔元件和磁铁，当门关闭时，磁铁接近霍尔元件，产生霍尔电压；当门打开时，磁铁远离霍尔元件，霍尔电压消失。
根据霍尔电压的变化可以判断门的状态，实现自动化控制。
7.电子游标：霍尔电压原理可以应用于电子游标的测量。
通过在游标上安装霍尔元件和磁铁，当游标经过刻度盘上的刻线时，检测到霍尔电压的变化，可以确定游标所在的位置。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、引言霍尔电流传感器是一种用于测量电流的传感器，它利用霍尔效应来实现电流的非接触式测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理1. 霍尔效应霍尔效应是指当电流通过导体时，垂直于电流方向的磁场会在导体中产生电势差。
这种现象是由于导体中的自由电子受到磁场的作用而发生的。
霍尔效应的数学表达式为VH = B × I × RH，其中VH为霍尔电势差，B为磁感应强度，I为电流，RH为霍尔系数。
2. 霍尔电流传感器的结构霍尔电流传感器通常由霍尔元件、磁场引导结构和信号处理电路组成。
霍尔元件是传感器的核心部件，它通常采用霍尔效应的半导体材料制成。
磁场引导结构用于将待测电流通过传感器时产生的磁场引导到霍尔元件上。
信号处理电路负责对霍尔元件输出的电压信号进行放大和滤波处理。
3. 工作原理当电流通过霍尔电流传感器时，产生的磁场会被磁场引导结构引导到霍尔元件上。
根据霍尔效应，霍尔元件中会产生一个与电流成正比的霍尔电势差。
这个霍尔电势差通过信号处理电路进行放大和滤波处理后，可以得到与待测电流相关的输出信号。
三、应用领域1. 电力系统在电力系统中，霍尔电流传感器广泛应用于电流测量和保护装置中。
由于霍尔电流传感器具有非接触式测量、高精度和快速响应等优点，可以准确地测量电流并实现对电路的保护。
2. 电动汽车在电动汽车中，霍尔电流传感器被用于电池管理系统中的电流监测。
通过监测电池组的电流，可以实时了解电池的工作状态，从而进行合理的电池管理，提高电池的寿命和性能。
3. 工业自动化在工业自动化领域，霍尔电流传感器可用于电机控制和电流监测。
通过测量电机的电流，可以实现对电机的精确控制，并及时发现异常情况，保证生产过程的安全和稳定。
4. 新能源发电在新能源发电领域，如风力发电和太阳能发电，霍尔电流传感器被用于测量发电设备的输出电流。
通过实时监测电流，可以控制发电设备的工作状态，提高发电效率和可靠性。
霍尔电流传感器标准
霍尔电流传感器是一种广泛应用于电气领域的传感器，它通过霍尔效应测量电流大小并将其转换为可供电子设备读取和处理的信号。
在工业控制、电力系统监测、电动汽车和家用电器等领域，霍尔电流传感器都扮演着重要的角色。
本文将从霍尔电流传感器的工作原理、分类、应用范围以及相关标准等方面进行详细介绍。
一、工作原理霍尔电流传感器利用霍尔效应来实现对电流的测量。
当电流通过导体时，会在周围产生磁场，而霍尔元件则可以感知这一磁场的变化。
当电流通过传感器内的导体时，磁场的变化将引起霍尔元件内部的电压变化，通过检测这一电压变化即可确定电流的大小。
这种基于霍尔效应的电流测量方法具有响应速度快、精度高和不受被测电流大小影响等优点，因此在实际应用中得到了广泛的应用。
二、分类根据测量原理和工作方式的不同，霍尔电流传感器可以分为开环式和闭环式两大类。
开环式霍尔电流传感器的输出信号与被测电流成正比，适用于对电流大小有较高要求的场合；而闭环式霍尔电流传感器则通过反馈控制来消除温度漂移和线性度等问题，通常精度更高，但成本也更高。
另外，根据测量范围的不同，霍尔电流传感器还可分为小电流型和大电流型两种。
小电流型主要用于电子设备和小功率电路的电流测量，而大电流型则适用于电动机、变频器和电力系统等大功率设备的电流测量。
三、应用范围1. 工业控制领域：霍尔电流传感器广泛应用于工业自动化控制系统中，用于监测电机、变频器、电焊机等设备的电流情况，实现对电力系统的精准控制和保护。
2. 电力系统监测：在电力系统中，霍尔电流传感器可用于实时监测电网中的电流变化，帮助电力公司及时发现并处理潜在的故障，确保电网的稳定运行。
3. 电动汽车：随着电动汽车的普及，霍尔电流传感器被广泛应用于电动汽车的电池管理系统、驱动控制系统等部位，实现对电流的准确测量和控制。
4. 家用电器：在家用电器中，如空调、洗衣机等产品中，霍尔电流传感器用于测量电机的工作电流，帮助实现智能控制和节能运行。
霍尔电流传感器工作原理
霍尔电流传感器工作原理一、概述霍尔电流传感器是一种常用的非接触式电流传感器，通过测量电流引起的磁场变化来实现电流测量。
本文将详细介绍霍尔电流传感器的工作原理及其应用。
二、工作原理霍尔电流传感器的工作原理基于霍尔效应。
霍尔效应是指当通电导体中有电流通过时，垂直于电流方向的方向上会产生一个电场，这个电场会引起电子在垂直于电流和磁场方向的方向上的偏转，从而形成电势差。
霍尔电流传感器利用这个原理来测量电流大小。
具体来说，霍尔电流传感器由霍尔元件、磁场传感器和信号处理电路组成。
当电流通过被测导体时，会在其周围产生一个磁场。
磁场传感器感知到这个磁场，并将其转换为电压信号。
信号处理电路对这个电压信号进行放大和滤波处理，然后输出一个与电流大小成正比的电压或电流信号。
三、特点和优势1. 非接触式测量：霍尔电流传感器与被测电流之间没有物理接触，避免了传统电流互感器中存在的线路短路和电气安全隐患。
2. 宽测量范围：霍尔电流传感器可以测量从几毫安到几千安的大范围电流。
3. 高精度：霍尔电流传感器具有较高的测量精度，可满足精密电流测量的需求。
4. 快速响应：霍尔电流传感器的响应速度较快，适用于对电流变化较快的应用场景。
5. 低功耗：霍尔电流传感器的功耗较低，适合长时间稳定工作。
四、应用领域霍尔电流传感器广泛应用于各个领域的电流测量和控制中，包括但不限于以下几个方面：1. 工业自动化：在工业生产过程中，霍尔电流传感器可用于电机控制、电力监测、电能计量等方面。
2. 新能源领域：在太阳能发电、风能发电等新能源领域，霍尔电流传感器可用于电流监测和控制。
3. 汽车电子：在汽车电子系统中，霍尔电流传感器可用于电池管理、电动车充电桩等方面。
4. 家电领域：在家用电器中，霍尔电流传感器可用于电流保护和电流监测。
五、总结霍尔电流传感器是一种基于霍尔效应的非接触式电流传感器，通过测量电流引起的磁场变化来实现电流测量。
它具有非接触式测量、宽测量范围、高精度、快速响应和低功耗等特点和优势。
电流传感器的工作原理与应用
电流传感器的工作原理与应用电流传感器是一种可以测量电器或电路中电流的设备。
在现代工业生产、电力系统监控和轨道交通系统中，电流传感器得到了广泛的应用。
本文将简单介绍电流传感器的工作原理和应用。
1. 工作原理电流传感器根据其测量电流的方式和原理分为多种类型，其中较常见的有霍尔效应传感器、电势器传感器和互感器传感器。
1.1 霍尔效应传感器霍尔效应传感器是利用霍尔元件的磁电效应来测量电路中的电流。
该元件会受到电流作用时产生一个与电流强度成正比的感应电势，这个电势由外部测量电路来测量。
根据霍尔元件的位置和形状的不同，可以分为平贴和穿插式两种类型。
1.2 电势器传感器电势器传感器是使用高精度的电势器来测量电流的传感器。
电势器传感器将电流控制在一个已知的电流路径中流过，而用电势计测量该电流路径上的电势差。
因为电势器的读数误差较小，所以这种类型的传感器被广泛地应用于电力系统和工业生产中。
1.3 互感器传感器互感器传感器是使用磁性材料制造的线圈，通过电流来激励它们内部的磁场，产生另一个线圈中的电感和电势。
这种类型的传感器通常用于高压电网，因为使用这种传感器时，电线不需直接连接到传感器上。
2. 应用电流传感器的应用非常广泛。
它们可以用于多种电路，不仅可以测量交流电路中的电流，还可以测量直流电路中的电流。
以下是电流传感器的几个主要应用领域。
2.1 电力系统在电力系统监控中，电流传感器是必不可少的。
电力系统中的电流传感器主要用于测量高电压电网中的电流，它们经常用于变压器和断路器中，以确保电力系统的安全和稳定运行。
同时，电流传感器还用于电力负荷控制和维护。
2.2 工业生产在工业生产过程中，电流传感器可以对电机的电流进行准确的测量，以确保电机的正常运行。
电流传感器也常用于监测变速器的运行状况，以检测是否出现异常情况。
此外，电流传感器还可以被用于电子设备的研发和性能测试。
2.3 轨道交通系统电流传感器在轨道交通系统中也得到了广泛应用。
霍尔电流传感器工作原理
霍尔电流传感器工作原理1. 引言霍尔电流传感器是一种常用的电流测量设备，它利用霍尔效应来测量电流的大小。
本文将详细介绍霍尔电流传感器的工作原理及其应用领域。
2. 工作原理霍尔电流传感器的工作原理基于霍尔效应，霍尔效应是指在某些材料中，当电流通过时，垂直于电流方向的磁场会引起电势差的产生。
霍尔电流传感器利用这一效应来测量电流。
3. 结构霍尔电流传感器的主要部件包括霍尔元件、电源、放大器和输出电路。
霍尔元件是核心部件，它通常由半导体材料制成，具有特殊的结构和材料参数，以增强霍尔效应的灵敏度。
电源用于为霍尔元件提供工作电压，放大器用于放大霍尔元件产生的微弱电势差信号，输出电路用于将放大后的信号转换为可用的电流或电压输出。
4. 工作过程当电流通过霍尔电流传感器时，电流产生的磁场会作用于霍尔元件。
根据霍尔效应，磁场会引起霍尔元件中的电势差。
这个电势差被放大器放大后，通过输出电路转换为可用的电流或电压输出。
输出信号的大小与通过传感器的电流成正比。
5. 特点与优势霍尔电流传感器具有以下特点和优势：- 非接触式测量：传感器与被测电流之间无需直接接触，避免了传统电流测量中的电阻和热损耗。
- 高精度：霍尔电流传感器具有较高的精度和稳定性，能够测量微弱到大电流范围。
- 宽频响范围：传感器具有较宽的频率响应范围，适用于不同频率下的电流测量。
- 快速响应：传感器的响应时间短，能够实时测量电流变化。
- 无需外部电源：霍尔电流传感器通常可以使用被测电流本身作为供电源，无需外部电源。
6. 应用领域霍尔电流传感器广泛应用于各个领域，包括但不限于以下几个方面：- 工业自动化：用于电机驱动系统、变频器、UPS等设备的电流监测和保护。
- 电力系统：用于电力仪表、电能计量、电力负荷监测等。
- 汽车电子：用于电动汽车、混合动力汽车、发动机控制等。
- 新能源领域：用于太阳能发电、风力发电等新能源装置的电流检测。
- 家电产品：用于空调、冰箱、洗衣机等家电产品的电流监测和控制。
智能传感技术-霍尔传感器的应用
霍尔传感器的应用 2.霍尔传感器应用
霍尔电流传感器
THANKS
霍尔传感器的应用
1.霍尔集成电路
开关型霍尔集成电路是 将霍尔元件、稳压电路、放 大器、施密特触发器、OC门 （集电极开路输出门）等电 路做在同一个芯片上。当外 加磁场强度超过规定的工作 点时，OC门由高阻态变为导 通状态，输出变为低电平； 当外加磁场强度低于释放点 时，OC门重新变为高阻态， 输出高电平。
霍尔传感器
霍尔传感器的应用
霍尔传感器的应用
1.霍尔集成电路
随着微电子技术的发展，目前霍尔器件多已集成化。霍尔集成 电路（又称霍尔IC）有许多优点，如体积小、灵敏度高、输出幅度大、 温漂小、对电源稳定性要求低等。 霍尔集成电路可分为线性型和开关型两大类。
线性型霍尔集成电路
开关型霍尔集成电路
霍尔传感器的应用
开关型霍尔集成电路
霍尔传感器的应用
1.霍尔集成电路
集成电路中的施密特触发 器使输入输出特性具有回差特 性，回差的存在使集成集成电 路具有抑制输入干扰的能力， 回差越大，抗干扰能力越强。
开关型霍尔集成电路的施密特输出特性
霍尔传感器的应用
2.霍尔传感器应用
维持I、θ不变
利用磁场的变化来进行测量，这方面的应用有：测量磁场强度的高斯计、测量转速的霍尔 转速表、磁性产品计数器、霍尔角编码器以及基于微小位移测量原理的霍尔加速度计、微 压力计等。
维持I、B不变
利用磁场和电流之间的位置变化来进行测量，这方面的应用有角位移测量仪等。
维持θ不变
可以测量I、B的乘积，这方面的应用有模拟乘法器、霍尔功率计、电能表等。
霍尔传感器的应用
2.霍尔传感器应用
霍尔式特斯拉计
霍尔传感器的应用
霍尔传感器的应用1、继电保护与测量：在工业应用中，来自高压三相输电线路电流互感器的二次电流，如分别经三只霍尔电流传感器，按比例转换成毫伏电压输出，然后再经运算放大器放大及有源滤波，得到符合要求的电压信号，可送微机进行测量或处理。
在这里使用霍尔电流传感器可以很方便地实现了无畸变、无延时的信号转换。
2、在直流自动控制调速系统中的应用：在直流自动控制调速系统中，用霍尔电流电压传感器可以直接代替电流互感器，不仅动态响应好，还可实现对转子电流的最佳控制以及对晶闸管进行过载保护。
3、在逆变器中的应用：在逆变器中，用霍尔电流传感器可进行接地故障检测、直接侧和交流侧的模拟量传感，以保证逆变器能安全工作。
4、在不间断电源中的应用：在该应用中，用霍尔电流传感器进行控制，保证逆变电源正常工作。
使用霍尔电流传感器1发出信号并进行反馈，以控制晶闸管的触发角，霍尔电流传感器2发出的信号控制逆变器，霍尔电流传感器3控制浮充电源。
由于其响应速度快，霍尔电流传感器特别适用于计算机中的不间断电源。
5、在电子点焊机中的应用：在电子点焊机电源中，霍尔电流传感器起测量和控制作用。
它的快速响应能再现电流、电压波形，将它们反馈到可控整流器A、B，可控制其输出。
用斩波器给直流迭加上一个交流，可更精确地控制电流。
用霍尔电流传感器进行电流检测，既可测量电流的真正瞬时值，又不致引入损耗。
6、用于电车斩波器的控制：电车中的调速是由调整电压实现的。
而将霍尔电流传感器和其它元件配合使用，并将传感器的所有信号输入控制系统，可确保电车正常工作。
7、在交流变频调速电机中的应用：用变频器来对交流电机实施调速，在世界各发达国家已普遍使用，且有取代直流调速的趋势。
用变频器控制电机实现调速，可节省10％以上的电能。
在变频器中，霍尔电流传感器的主要作用是保护昂贵的大功率晶体管。
由于霍尔电流传感器的响应时间往往小于5μs，因此，出现过载短路时，在晶全管未达到极限温度之前即可切断电源，使晶体管得到可靠的保护。
霍尔传感器的应用及注意事项
霍尔传感器的应用及使用注意事项霍尔传感器的应用（一）线性型霍尔传感器主要用于一些物理量的测量。
例如：1．电流传感器由于通电螺旋管内部存在磁场，其大小与导线中的电流成正比，故可以利用霍尔传感器测量出磁场，从而确定导线中电流的大小。
利用这一原理可以设计制成霍尔电流传感器。
其优点是不与被测电路发生电接触，不影响被测电路，不消耗被测电源的功率，特别适合于大电流传感。
霍尔电流传感器工作原理如图6所示，标准圆环铁芯有一个缺口，将霍尔传感器插入缺口中，圆环上绕有线圈，当电流通过线圈时产生磁场，则霍尔传感器有信号输出。
2．位移测量当两块永久磁铁同极性相对放置，将线性型霍尔传感器置于中间，其磁感应强度为零，这个点可作为位移的零点，当霍尔传感器在Z轴上作△Z位移时，传感器有一个电压输出，电压大小与位移大小成正比。
如果把拉力、压力等参数变成位移，便可测出拉力及压力的大小，如图8所示，是按这一原理制成的力传感器。
（二）开关型霍尔传感器主要用于测转数、转速、风速、流速、接近开关、关门告知器、报警器、自动控制电路等。
1．测转速或转数在非磁性材料的圆盘边上粘一块磁钢，霍尔传感器放在靠近圆盘边缘处，圆盘旋转一周，霍尔传感器就输出一个脉冲，从而可测出转数（计数器），若接入频率计，便可测出转速。
如果把开关型霍尔传感器按预定位置有规律地布置在轨道上，当装在运动车辆上的永磁体经过它时，可以从测量电路上测得脉冲信号。
根据脉冲信号的分布可以测出车辆的运动速度。
使用注意事项（1）为了得到较好的动态特性和灵敏度，必须注意原边线圈和副边线圈的耦合，要耦合得好，最好用单根导线且导线完全填满霍尔传感器模块孔径。
（2）使用中当大的直流电流流过传感器原边线圈，且次级电路没有接通电源|稳压器或副边开路，则其磁路被磁化，而产生剩磁，影响测量精度（故使用时要先接通电源和测量端M），发生这种情况时，要先进行退磁处理。
其方法是次边电路不加电源，而在原边线圈中通一同样等级大小的交流电流并逐渐减小其值。
霍尔电流传感器芯片的特点及作用
霍尔电流传感器芯片的特点及作用霍尔电流传感器芯片是一种用于测量电流的传感器，它基于霍尔效应原理工作。
它广泛应用于电力系统、电动车辆、电动工具、家电设备等领域，用于实时监测和控制电流。
以下是霍尔电流传感器芯片的特点及作用：1.非接触式测量：霍尔电流传感器芯片采用非接触式测量方式，通过检测电流传感器周围的磁场变化来测量电流，避免了传统电流测量方法中的导线接触问题，提高了测量的精度和可靠性。
2.宽量程：霍尔电流传感器芯片具有宽动态测量范围，能够适应不同电流值的测量需求，提供更大的灵活性和可扩展性。
3.高精度：霍尔电流传感器芯片经过精密校准和工艺优化，具有很高的测量精度，能够提供准确的电流数值，满足各种应用场景的精度要求。
4.低功耗：霍尔电流传感器芯片采用低功耗设计，通过优化芯片结构和工作模式，降低了功耗，延长了电池寿命，提高了系统的能效。
5.快速响应：霍尔电流传感器芯片具有快速响应的特点，能够及时检测到电流的变化，并实时反馈给控制系统，实现精准的电流控制。
6.安全可靠：霍尔电流传感器芯片具有良好的电气隔离性能，能够有效地隔离高电压和低电压部分，提供安全可靠的测量和控制功能，降低了电路故障和触电的风险。
7.强抗干扰性：霍尔电流传感器芯片通过采用先进的抗干扰技术，能够抵御外部电磁干扰和温度变化的影响，保证了测量的准确性和稳定性。
8.简化系统设计：霍尔电流传感器芯片具有集成度高、体积小的特点，可以简化系统的设计和布局，减少元器件和系统成本，提高产品的可靠性和可维护性。
霍尔电流传感器芯片作为电流测量和控制的重要组成部分，在很多应用领域发挥着重要的作用：1.电力系统监测与保护：霍尔电流传感器芯片可以在电力系统中实时监测电流的变化，用于电源开关的电流保护，避免电流过载和短路等故障的发生，提高系统的安全性和稳定性。
2.电动车辆：霍尔电流传感器芯片用于电动车辆的电池管理系统和电功率控制系统，实时监测电池组的充放电电流，控制电动机的转速和扭矩，提高车辆的能效和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
霍尔电流传感器的应用
霍尔电流传感器广泛应用在变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监测等需要隔离检测电流的设施中以及新兴的太阳能、风能和地铁轨道信号、汽车电子等领域。
1、继电保护与测量：
在工业应用中，来自高压三相输电线路电流互感器的二次电流，如分别经三只霍尔电流传感器，按比例转换成毫伏电压输出，然后再经运算放大器放大及有源滤波，得到符合要求的电压信号，可送微机进行测量或处理。
在这里使用霍尔电流传感器可以很方便地实现了无畸变、无延时的信号转换。
2、在直流自动控制调速系统中的应用：
在直流自动控制调速系统中，用霍尔电流电压传感器可以直接代替电流互感器，不仅动态响应好，还可实现对转子电流的最佳控制以及对晶闸管进行过载保护。
3、在逆变器中的应用：
在逆变器中，用霍尔电流传感器可进行接地故障检测、直接测和交流测的模拟量传感，以保证逆变器能安全工作。
4、在不间断电源中的应用：
在该应用中，用霍尔电流传感器进行控制，保证逆变电源正常工作。
使用①霍尔电流传感器发出信号并进行反馈，以控制晶闸管的触发角，②霍尔电流传感器发出的信号控制逆变器，③
霍尔电流传感器控制浮充电源。
由于其响应速度快，霍尔电流传感器特别适用于计算机中的不间断电源。
5、在电子点焊机中的应用：
在电子点焊机电源中，霍尔电流传感器起测量和控制作用。
它的快速响应能再现电流、电压波形，将它们反馈到可控整流器A、B，可控制其输出。
用斩波器给直流迭加上一个交流，可更精确地控制电流。
用霍尔电流传感器进行电流检测，既可测量电流的真正瞬时值，又不致引入损耗。
6、用于电车斩波器的控制：
电车中的调速是由调整电压实现的。
而将霍尔电流传感器和其它元件配合使用，并将传感器的所有信号输入控制系统，可确保电车正常工作。
7、在交流变频调速电机中的应用：
用变频器来对交流电机实施调速，在世界各发达国家已普遍使用，且有取代直流调速的趋势。
用变频器控制电机实现调速，可节省10％以上的电能。
在变频器中，霍尔电流传感器的主要作用是保护昂贵的大功率晶体管。
由于霍尔电流传感器的响应时间往往小于5μs，因此，出现过载短路时，在晶全管未达到极限温度之前即可切断电源，使晶体管得到可靠的保护。
8、用于电能管理：
霍尔电流传感器可安装到配电线路上进行负载管理。
霍尔电流传感器的输出和计算机连接起来，对用电情况进行监控，若发
现过载，便及时使受控的线路断开，保证用电设备的安全。
用这种装置，也可进行负载分配及电网的遥控、遥测和巡检等。
9、在接地故障检测中的应用：
在配电和各种用电设备中，可靠的接地是保证配电和用电设备安全的重要措施。
采用霍尔电流传感器来进行接地故障的自动监测，可保证用电安全。
10、在电网无功功率自动补偿中的应用：
电力系统无功功率的自动补偿，是指补偿容量随负荷和电压波动而变化，及时准确地投入和切除电容器，避免补偿过程中出现过补偿和欠补偿的不合理和不经济，使电网的功率因数始终保持最佳。
无功功率的自动采样若用霍尔电流、电压传感器来进行，由于它们的响应速度快，且无相位差，在保证“及时、准确”上会具有显著的优点。
11、霍尔钳形电流表：
将磁芯做成张合结构，在磁芯开口处放置霍尔器件，将环形磁芯夹在被测电流流过的导线外，即可测出其中流过的电流。
这种钳形表既可测交流也可测直流。
用钳形表可对各种供电和用电设备进行随机电流检测。
12、电功率测量：
将负载电压进行变换，令其与霍尔器件的工作电流成比例，将负载电流通入磁芯绕组中，作为霍尔电流传感器的被测电流，霍尔电流传感器输出的霍尔电压即可指示功率，以构成霍尔功
率计。
13、在电力工频谐波分析仪中的应用：
在电力系统中，电网的谐波含量一般用电力工频谐波仪来进行测试。
为了将被测电压和电流变换成适合计算机A/D采样的电压，人们曾将各种电力工频谐波分析仪的取样装置，如电流互感器、电压互感器、电阻取样与光隔离耦合电路等和霍尔电流传感取样测试对比，结果表明霍尔电流传感器最为适用。
14、开关电源中的应用：
近代出现的开关电源，是将电网的非稳定的交流电压变换成稳定的直流电压输出的功率变换装置。
无论是电压控制型还是电流控制型开关电源，均采用脉冲宽度调制，借助驱动脉冲宽度与输出电压幅值之间存在的某种比例关系来维持恒压输出。
其中，宽度变化的脉冲电压或电流的采样、传感等均需用电流、电压传感器来完成。
霍尔电流、电压传感器以其频带宽、响应时间快以及安装简便而成为首选的电流、电压传感器。
15、在大电流检测中的应用：
在冶金、化工、超导体的应用以及高能物理（例如可控核聚变）试验装置中都有许多超大型电流用电设备。
用多霍尔探头制成的电流传感器来进行大电流的测量和控制，既可满足测量准确的要求，又不引入插入损耗，还免除了像使用罗果勘斯基线圈法中需用的昂贵的测试装置。
16、霍尔三相功率变送器：
利用霍尔器件的乘法器功能，还可构成三相功率变送器，用以检测三相平衡或不平衡负载电路的三相有功功率和无功功率。
将霍尔三相功率变送器输出的霍尔电压经滤波、放大和输出变换后，将三相功率量变成直流电压和电流。
直流电压可供给远动装置、巡检装置等，直流电流可供给近距离测量及仪表等。
因而三相功率变送器是实现电网自动化不可缺少的一个环节。
17、构成电度表：
在霍尔三相功率变送器后加上V/f变换及分频计数，即可构成电度表，加上磁卡读出装置，可构成磁卡电度表。
另外以霍尔电流电压传感器作为功率指示器，还可构成各种各样的功能电表，在这些电表中加入一些功能电路可构成例如带绝缘缺陷检测的电度表，窃电检测电度表等。
以霍尔电流电压传感器的基本功能为基础，还可能集成多功能家用电表，可同时显示电流、电压，用电度数及电费、功率因数、谐波电压等等。
霍尔电度表将会成为最佳的智能电度表之一。
18、霍尔隔离放大器：
霍尔隔离放大器的原理是以霍尔元件为中心，构成一个自平衡弱电流比较仪，用以取代变压器耦合隔离放大器中的调制、解调系统，使线路简化。
仔细调整电流比较仪的电路，将放大器的频带大大展宽，使之可达DC～2MHz，而且保持了磁耦合隔离放大器的增益精度和光耦合隔离放大器的线性度，是一种高精度宽频带的隔离放大器。
隔离放大器在空间技术、计算机技
术、医疗和仪器仪表中有十分重要的应用。
19、用作电磁隔离耦合器：
用霍尔电流传感器的工作原理，可做成电磁耦合器。
用初级线圈的电流控制霍尔器件的输出，用这个输出信号控制其它的电路，既收到隔离的效果，又达到耦合的目的。
用这种电路可做成霍尔继电器、过载保护器、通信线路的保护开关等等。
这种电磁耦合器既可做成开关式，也可做成模拟量输出式。
