项目施工图设计规范标准
最新建筑设计图纸规范标准
最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件，它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。
随着建筑技术的发展和建筑法规的更新，建筑设计图纸规范标准也在不断地进行调整和完善。
以下是最新建筑设计图纸规范标准的主要内容：1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。
- 图纸应清晰、准确、完整，便于施工人员理解和执行。
2. 图纸分类- 建筑施工图：包括平面图、立面图、剖面图等，展示建筑物的各个面和内部结构。
- 结构施工图：详细描述建筑物的结构系统、构件尺寸和材料要求。
- 电气施工图：包括电气系统的布局、设备安装和电缆布线等。
- 给排水施工图：展示给水、排水、雨水系统的设计和施工要求。
- 暖通空调施工图：描述暖通空调系统的布局、设备安装和管道布置等。
3. 图纸内容- 每个图纸应包含标题栏，注明工程名称、图纸编号、比例、设计单位、设计人等信息。
- 图纸应使用统一的图例和符号，以确保信息的一致性。
- 所有尺寸、标高和材料规格应清晰标注，避免歧义。
4. 图纸表达方式- 使用标准化的绘图工具和软件，确保图纸的规范性和准确性。
- 图纸应采用适当的比例，以便于阅读和施工。
- 对于复杂的结构或构件，应提供详细的放大图或剖面图。
5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书，以证明设计的合理性和安全性。
- 计算书应包括荷载分析、结构分析和材料选择等内容。
6. 施工说明- 图纸应附有施工说明，包括施工顺序、施工方法和特殊施工要求等。
- 施工说明应简洁明了，便于施工人员理解和执行。
7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准，图纸中应体现绿色建筑的理念和措施。
8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康，避免设计中存在安全隐患。
9. 审查和批准- 所有设计图纸在提交施工前，应经过专业审查，并取得相关部门的批准。
10. 更新和维护- 设计图纸在施工过程中如有变更，应及时更新，并通知所有相关人员。
施工图设计要求
施工图设计要求2007-4-17 8:31:37平面图：注明地面使用的材料。
材料的尺寸、做法、索引详图必须准确；注明地面上不动和可动物件与地面的关系、做法，索引详图必须准确。
天花板图：天花板布置形式、龙骨排列图、表面装饰材料的使用、详图索引必须明确；灯具的布置和使用要按照电气图设计，注明灯具位置尺寸、灯具名称、规格及详图做法；装饰物件的悬挂位置，注明悬挂物件与建筑结构的关系及做法。
剖面图：标明室内建筑标高，注明所剖部位吊顶高度，灯具灯槽悬挂物的高度尺寸；所剖部位材料做法、节点详图。
立面图：注明立面图上设计物件与地面或天花板的尺寸和物体自身的尺寸。
水、暖、电专业图纸的设计符合专业设计规范的要求，竣工后要绘制竣工图。
门窗：注明门窗的种类、开启方向、规格、表面色彩、五金件名称、安装节点详图。
设计制作室内家具：设计尺寸符合人体工程学的要求，符合国家颁发的有关家具设计规范；设计制作的家具要有平、立、剖面及节点详图；注明使用材料名称、色彩及做法要求。
卫生间：卫生洁具的布置：注明款式、颜色、型号；注明墙面、地面材料的分隔尺寸和做法；注明镜面、五金件、电气设备的位置。
防火：室内装饰设计必须遵守有关建筑防火规范，对防火设施及设备的装饰必须首先满足使用方便、开启顺利的要求；装饰材料应使用耐燃或不燃材质，木质品必须涂刷防火涂料；电气设计必须注意防火，天花板及物件内的电气配件注明防火的外护材料。
室内环保：装饰装修工程完工后，室内有害物质污染浓度限值应符合国家、地方及行业的有关标准；装饰装修设计选材：要求材料必须符合国家质检总局颁发的室内装饰装修材料挥发有害物质强制性的国家标准4施工图设计4．1一般要求4．1．1施工图设计文件1合同要求所涉及所有专业的设计图纸（含图纸目录、说明和必要的设备、材料表，见4.2-4。
8节）以及图纸总封面。
2合同要求的工程预算书。
注：对于方案设计后直接进入施工图设计的项目，若合同未要求编制工程预算书，施工图设计文件应包括工程概算书。
(建筑工程标准法规)施工图审核标准完全版
图纸审查控制要点、八前为了适应集团在房地产领域快速发展、日益壮大的需要，在营销定位准确的前提下，通过严格、细致的设计管理体系，保证项目从方案、初步设计到施工图设计阶段的技术把关工作有序、高效，消灭人为因素造成的设计质量差异，从而最大限度控制工作成本，彻底杜绝因设计造成的返工浪费。
特制定本标准来指导各地区设计管理部门的设计审查工作。
审图依据及目的：国家现行规范、政府规划部门设计要点及设计要求，最终实现控制成本的终极目标、建筑专业（一）初步设计审图要点、结构专业（一）初步设计审图要点（二）施工图设计审图要点2.地下室3.结构选型4.构件设计三、给排水专业（一）初步设计审图要点1.建筑分类2•给水系统6•自动喷水灭火系统（湿式系统）（二）施工图设计审图要点1.给水系统3.室外消防给水四、电气专业（一）初步设计审图要点1.建筑分类3.住宅用电4.配套公建用电5.变配电房位置6•低压配电系统7.防雷、接地系统（二）施工图设计质量控制纲要2.图纸编排4.配套公建用电6•低压配电系统7.防雷、接地系统8•消防自动报警系统五、弱电专业（一）设计质量控制纲要1•图纸编排TV监控系统1、 普通摄像机型号一一 ( 台)层间设备：□ a ――（台）□ b —— （台）前□ c —— （台）刖□ d —— （ 台）端 镜头型号配置：□ a 符合视场要求 □ b 、 不符合视场要求设 2、 电梯半球摄像机型号 ( 台）备3、 室内云台型号 ;数量 台4、 室外云台型号;数量台5、 室内解码器型号 ------ ;数量台6、 室外解码器型号 ------ ;数量 台传 1、 电源线规格 ----- □ a 、满足要求□ b 、不满足要求1、系统图 输 2、 视频线规格 ----- □ a 、满足要求 □ b 、不满足要求线视频线规格 -------- □ a 、满足要求 □ b 、不满足要求路3、 控制信号线规格一一 □ a 、满足要求 □ b 、不满足要求1、 矩阵主机 ------------( 台）中2、 矩阵键盘-( 台）中 央 3、 控制码分配器 --------( 台）央 控4、 报警输入/输出模块一- ( 台）制 5、 画面处理器(台）制 设 6、 录像机 - ( 台）设 备7、 监视器 -------------- - ( 台）8 I/O 点数匹配 □ a 、正确 □ b 、 不正确8 I/O 点数匹配□ a 、正确□ b 、 不正确2、1、 前端设备设置地点一一- ——□ a 、合理□b 、不合理 平面图2、 线路路由、官/线预留□ a 、合理□ b 、不合理3、 室外井/坑设置——-—□ a 、合理□b 、不合理1、 室内固定摄像机安装工艺：□ a 、满足规范口 b 、不满足规范2、 半球摄像机安装工艺：□ a 、满足规范口 b 、 不满足规范3、 设备安装大样图3、 室外立杆安装工艺：□ a 、满足规范口 b 、 不满足规范4、 室外摄像机安装工艺：□ a 、满足规范口 b 、 不满足规范4、 室内管线预埋路由、管径尺寸：□ a满足要求□ b 、不满足要求7•周界防范系统六、暖通专业（一）初步设计审图要点1•建筑分类2.本工程主要包含以下系统:各系统审查意见分述如下:。
建筑工程施工图设计文件编制规范

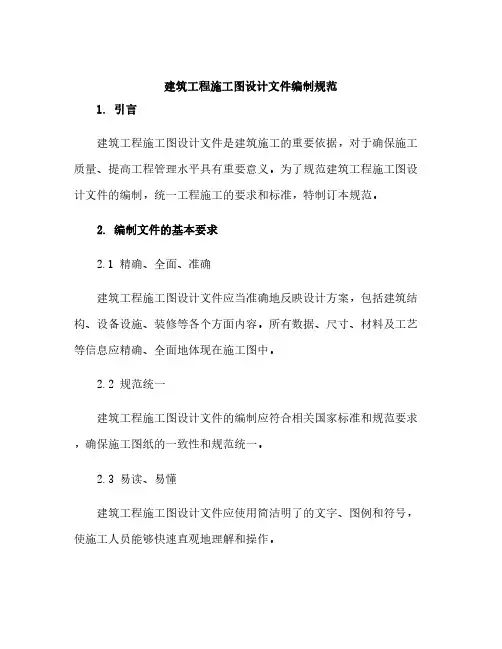

建筑工程施工图设计文件编制规范1. 引言建筑工程施工图设计文件是建筑施工的重要依据，对于确保施工质量、提高工程管理水平具有重要意义。
为了规范建筑工程施工图设计文件的编制，统一工程施工的要求和标准，特制订本规范。
2. 编制文件的基本要求2.1 精确、全面、准确建筑工程施工图设计文件应当准确地反映设计方案，包括建筑结构、设备设施、装修等各个方面内容。
所有数据、尺寸、材料及工艺等信息应精确、全面地体现在施工图中。
2.2 规范统一建筑工程施工图设计文件的编制应符合相关国家标准和规范要求，确保施工图纸的一致性和规范统一。
2.3 易读、易懂建筑工程施工图设计文件应使用简洁明了的文字、图例和符号，使施工人员能够快速直观地理解和操作。
3. 文件编制的组成部分建筑工程施工图设计文件应包括以下组成部分：3.1 整体设计方案建筑工程施工图设计文件的第一部分应是整体设计方案，包括建筑的基本布局、结构系统、设备摆放等方案说明。
3.2 楼层平面图楼层平面图应包含建筑物各个楼层的布局图，标注房间的用途和面积，以及建筑物的尺寸和位置。
3.3 建筑立面图建筑立面图应反映建筑物的外立面设计，包括高度、开口部分、装饰等内容。
3.4 建筑剖面图建筑剖面图应反映建筑物的纵向切面，包括不同部位的结构、设备等内容。
3.5 结构设计图结构设计图应包括建筑物的结构布置图、主要构件的尺寸和材料要求等内容。
3.6 设备安装图设备安装图应包括建筑物内各种设备的布置图，包括管线、电气线路等。
4. 文件编制的规范要求4.1 符号与标记建筑工程施工图设计文件中使用的符号和标记应符合国家标准和规范要求，并保持一致性和统一性。
4.2 尺寸标注建筑工程施工图设计文件中的尺寸标注应采用明确的标准和规定，并按实际物理尺寸给出。
4.3 文字说明建筑工程施工图设计文件中的文字说明应简明扼要，避免使用模糊、含糊的词语，以确保施工人员能够准确理解。
4.4 图纸编号每个建筑工程施工图设计文件都应有唯一的编号，便于文件管理和查找。
建筑工程施工设计规定规范
建筑工程施工设计规定规范第一章总则第一条为规范和加强建筑工程施工设计管理，提高工程质量，保障工程安全，保护环境，确保工程项目按照设计要求合理、安全、经济的施工，制定本规范。
第二条本规范适用于建筑工程施工设计的各个阶段，包括设计前期、初步设计、施工图设计、施工阶段等。
第三条建筑工程施工设计应符合国家有关法律法规、标准和规范要求，依据工程概念设计、功能需求、材料技术、施工工艺等开展设计。
第四条建筑工程施工设计中应充分考虑工程施工的安全、可行性、经济性等因素，避免工程设计中存在的问题和风险。
第五条建筑工程施工设计应注重与工程勘察、技术咨询、施工企业等的协调配合，确保设计、施工、验收三者间的统一。
第六条监理单位对建筑工程施工设计应进行全程监督，确保施工图设计符合设计要求和国家标准。
第二章设计前期第七条设计前期应认真了解建设单位对工程的要求，明确建筑功能、质量标准、工程规模等基本信息。
第八条根据工程规模、地形地貌、气候环境等因素，进行勘察工作，确保工程设计符合实际情况。
第九条开展工程项目概念设计，确定工程建筑风格、布局、功能设计等内容。
第十条设计前期应进行可行性研究，评估工程投资、施工难度、使用性能、运营维护等方面的风险和收益。
第十一条设计前期应综合考虑工程建设周期、资金需求、环境保护等因素，确定工程建设方案。
第十二条通过设计前期工作，形成初步设计方案，提交建设单位审核确认，为施工图设计阶段提供参考依据。
第三章初步设计第十三条初步设计应充分考虑建筑功能、使用性能、安全性、经济性等因素，形成建筑结构、布局、外观等设计内容。
第十四条初步设计应采用合理的建筑材料和工艺，确保建筑质量和安全，提高建筑的使用寿命。
第十五条初步设计应满足国家强制性标准和规范要求，对建筑物的结构、防火、隔声等功能进行设计。
第十六条初步设计应根据建筑物的用途和功能，设计建筑的内部空间和功能布局。
第四章施工图设计第十七条施工图设计应根据初步设计方案，细化设计内容，编制详细的施工图纸，包括建筑结构、设备安装、施工工艺等内容。
工程施工图设计要求
工程施工图设计要求一、前言工程施工图设计是工程施工的重要环节，它是建筑、土木工程施工过程中的指导和依据，对于确保工程施工质量、安全和进度具有重要的意义。
因此，在进行工程施工图设计时，必须严格按照设计要求进行，确保设计准确、完整，满足工程实际施工需要。
为此，特制定本工程施工图设计要求，以规范和指导工程施工图设计工作。
二、设计依据1.《建筑工程施工图设计规范》2.《土木工程施工图设计规范》三、设计要求1. 完整性施工图设计必须全面，包括建筑、土木及配套工程的平面布置、立面图、剖面图、承重结构图、钢筋混凝土结构图、钢结构图、给排水、供暖、通风与空调、电气、消防等详细设计部分。
各图纸之间应相互关联，必须保证构件之间的空间与位置协调一致。
2. 准确性施工图设计应严格依据施工技术标准和规范要求进行，保证尺寸、比例、结构和工艺符合实际施工需要。
尤其是在承重结构和管线等关键部位，应详细标明构造及尺寸要求。
3. 可操作性施工图设计应结合实际施工情况，合理布置构造、设备及材料，保障施工安全、便捷和高效进行。
在施工图设计中可以加入施工工艺性的要求，以提高施工效率。
4. 标识清晰施工图设计必须在图纸上标明标题、设计编号、设计单位、标注比例、图纸编制日期、图纸审核签字等基本信息，并且图上标注必要的尺寸、材质及技术要求，以保证质量和工程安全。
5. 符合法规要求施工图设计必须符合国家有关建筑、土木工程法规和强制性标准要求，包括建筑设计规范、施工安全规范、建筑能耗节能规范等。
6. 可持续性施工图设计应充分考虑工程的使用寿命和环保要求，在设计中应尽量采用绿色、环保的材料和施工工艺，以提高工程的可持续性。
7. 审查验收施工图设计完成后需进行专业审查，确保设计的准确性和可行性。
经审查合格后，方可提交施工单位进行施工施工。
四、设计编制流程1. 确定设计范围根据设计任务书和相关规范，明确项目的设计范围及内容，包括建筑、土木、给排水、供暖、通风与空调、电气及消防等。
建筑施工图制图规范
建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。
本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。
一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。
2. 布图应采用等角投影或者透视投影，以给出项目的立体感。
3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。
4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。
二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。
2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。
3. 重要的构件和尺寸应进行标注，以确保施工的准确性。
4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。
三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。
2. 符号的大小应与图纸的比例一致，不得过大或过小。
3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。
四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。
2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。
3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。
五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。
2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。
3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。
六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。
2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。
3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。
总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。
工程施工图编制标准
工程施工图编制标准一、前言工程施工图是工程设计成果的重要组成部分，是施工现场操作的重要依据。
为确保工程施工图的准确、完备和规范，提高工程施工质量，减少工程施工事故，特制定本标准。
二、编制依据1.《建设工程施工图深化设计细则》2.《建设工程施工图编制规范》3.《建设工程图样科计量标准》4.《建设工程施工图软件应用规范》三、编制原则1.工程施工图必须满足工程设计要求和规范要求；2.工程施工图必须准确、完整、规范、清晰；3.工程施工图必须符合国家规定的图样标准和技术标准。
四、编制流程1.勘察设计交底进行项目勘察设计交底，明确工程设施及要求，为工程施工图编制奠定基础。
2.施工图设计根据设计要求，进行施工图的详细设计，包括平面布置、立面剖面、构造详情等，符合相关规范和标准要求。
3.施工图审核由专业人员对施工图进行审核，确保施工图准确、完整、规范。
4.施工图签发经审核通过的施工图由设计主管部门签发，成为正式施工工具。
5.施工现场管理在施工现场对施工图进行有效管理，确保施工图的正确使用和准备。
五、编制要求1.工程施工图必须符合国家规定的图样标准和技术标准；2.工程施工图必须清晰，文字、图形有序排列，符号标注正确；3.工程施工图必须准确，尺度准确，尺寸标注清晰；4.工程施工图必须完整，各项参数、材料信息齐全；5.工程施工图必须规范，符合相关规范的要求。
六、相关符号标准1.图形标准：按照《建设工程图样科计量标准》进行标注；2.文字标准：采用宋体字体，字形工整，字体大小明确；3.符号标准：采用常见的工程符号，标注规范，避免混淆。
七、审查评估1.工程施工图经设计主管部门审核通过，方可施工；2.施工现场根据实际情况对施工图进行调整和改善，确保施工质量。
八、附则1.本标准由XX设计研究院制定，经过相关专业人员评审通过；2.本标准的解释权归XX设计研究院所有；3.本标准实施时间自XXX年X月X日起生效。
以上便是关于工程施工图编制标准的详细内容，根据标准的要求，工程施工图必须符合规范、准确、完整、规范，确保工程施工质量和安全。
建筑施工图标准大全
建筑施工图标准大全建筑施工图标准大全一、引言建筑施工图是建立在设计图纸基础之上，为了指导施工过程中各方务必遵循的标准和规范。
本旨在提供建筑施工图标准的最全面的参考，以确保施工过程中的安全、质量和效率。
以下是建筑施工图标准的详细内容：二、建筑施工图标准概述1. 概述介绍在本章节中，将介绍建筑施工图的概念、目的和作用。
2. 施工图的分类本节将详细介绍施工图的分类，包括平面图、剖面图、立面图等。
3. 施工图标注规范本节将介绍建筑施工图中常用的标注规范，如线型、符号和文字标注等。
三、基础施工图标准1. 基础设计原则本节将介绍基础设计的原则，包括基础类型选择、计算及设计要求等。
2. 地基处理标准这一节将详细介绍地基处理的标准和规范，包括地基处理方法、土壤改良和沉降控制等。
3. 基础施工图细化在本节中，将详细介绍基础施工图的细化要求，如基础平面尺寸、标高和钢筋布置等。
四、结构施工图标准1. 结构设计原则在本节中，将介绍结构设计的原则和要求，包括设计荷载、结构形式选择和构件设计等。
2. 结构构件标准这一节将详细介绍常用结构构件的标准和规范，如梁、柱、墙等。
3. 结构施工图细化在本节中，将详细介绍结构施工图的细化要求，如构件尺寸、配筋和施工节点等。
五、土建施工图标准1. 墙体施工图标准本节将介绍墙体施工图的标准和规范，包括砖墙和混凝土墙体的施工要求等。
2. 地板施工图标准在本节中，将详细介绍地板施工图的标准和规范，包括地板厚度、材质选择和施工工艺等。
3. 屋面施工图标准本节将介绍屋面施工图的标准和规范，包括屋面防水、保温和排水设计要求等。
六、机电施工图标准1. 电气施工图标准本节将详细介绍电气施工图的标准和规范，包括电气布线、插座和开关安装等。
2. 给排水施工图标准在本节中，将详细介绍给排水施工图的标准和规范，包括给水管道、排水管道和设备安装等。
七、附件列表本所涉及的附件如下：1. 附件1：基础施工图范例2. 附件2：结构施工图范例3. 附件3：土建施工图范例4. 附件4：机电施工图范例八、法律名词及注释本所涉及的法律名词及其注释如下：1. 法律名词1：注释12. 法律名词2：注释23. 法律名词3：注释3。
建筑工程施工图纸设计规范与要求
建筑工程施工图纸设计规范与要求随着城市化的快速发展，建筑工程的数量和规模不断增加。
在建筑工程的设计过程中，施工图纸是不可或缺的一部分。
施工图纸是将设计方案转化为实际施工的具体指导文件，它不仅涵盖了建筑的结构、布局和细节等方面，还需要满足一定的规范和要求。
本文将探讨建筑工程施工图纸设计的规范与要求。
首先，施工图纸设计应符合国家相关法律法规和标准。
在我国，建筑工程施工图纸的设计必须遵守《建筑法》、《建筑工程质量管理条例》等法律法规，以及国家标准和规范，如《建筑工程施工图设计规范》、《建筑设计文件编制规范》等。
这些法律法规和标准对建筑工程的安全性、可行性和可持续性等方面提出了明确的要求，施工图纸的设计必须符合这些要求。
其次，施工图纸设计应具备清晰明了的表达能力。
施工图纸是建筑工程设计方案的具体呈现，它需要通过图纸上的图形、文字和符号等方式来传达设计意图。
因此，施工图纸的设计应具备良好的表达能力，能够清晰地表达建筑的结构、布局和细节等内容。
图纸上的文字和符号应准确无误，图形应具备一定的比例和精度，以确保施工过程中的准确性和可操作性。
另外，施工图纸设计应考虑施工过程的可行性和效率。
施工图纸不仅是设计师的创作成果，更是施工人员实施工程的指导文件。
因此，施工图纸的设计应考虑施工过程的可行性和效率，以便施工人员能够根据图纸进行准确、高效的施工。
设计师应尽量避免过于复杂和繁琐的构造和细节，同时提供清晰的施工顺序和方法，以提高施工效率和质量。
此外，施工图纸设计还应注重材料的选择和使用。
在施工图纸中，设计师需要标明建筑材料的种类、规格和数量等信息。
这些信息对于施工过程中的材料采购和使用至关重要。
设计师应根据建筑的功能和要求，选择合适的材料，并在图纸上清晰地标示出来。
同时，设计师还应考虑材料的可获得性和可持续性等因素，以确保施工过程中的材料供应和环境保护。
最后，施工图纸设计应注重质量控制和审查。
施工图纸是建筑工程的重要文件，设计师在设计过程中应严格控制图纸的质量，确保图纸的准确性和完整性。
施工图纸编制规范与注意事项
施工图纸编制规范与注意事项一、导言施工图纸是一项重要的工程文档，它承载着整个工程项目的设计信息和施工要求。
因此，编制施工图纸时必须遵守一定规范和注意事项，以确保工程的准确性和安全性。
本文将就施工图纸的编制规范和注意事项进行探讨。
二、施工图纸的基本要求1. 符合相关标准和规范：在编制施工图纸时，必须参照相关的国家标准和规范，如《建筑设计图集编制规范》、《建筑施工图图样绘制规范》等。
只有符合这些标准和规范，才能确保图纸的合理性和可操作性。
2. 结构清晰明了：施工图纸需要有清晰明了的结构框架，即图纸的布局必须合理，各个部分之间的关系要可读性强，便于工程人员理解和使用。
同时，要注意图纸的比例和尺寸的统一，方便承包商进行测量和施工。
3. 标注准确：施工图纸上的标注必须准确且清晰易懂。
图纸上的文字、图形和符号应当完整无误地体现出设计意图和施工安排。
特别是关键部位的尺寸、材料和算量等信息，必须在图纸上做出明确标注，以避免误解和错误。
三、施工图纸的符号标注1. 结构标识符号：施工图纸中的结构标识符号是一种用来表示不同结构部位的特定图标符号。
这些符号一般由工程设计师根据标准制定，施工图纸上的结构标识符号必须准确无误地表示出各个构造的位置和形状，以便施工人员参照施工。
2. 材料标识符号：在施工图纸中，各种材料都需要进行标注。
标注材料的目的是告诉施工人员所选用的材料的型号、规格、质量等信息，以确保施工过程中使用正确的材料。
标注材料时，要严格按照相关标准和规范，采用统一的符号和术语。
四、施工图纸的尺寸标注1. 尺寸标注的准确性：尺寸标注是施工图纸上非常重要的一部分，影响着施工的精度和效果。
在进行尺寸标注时，必须严格按照相关标准和规范，采用统一的尺寸标注方法，并注明尺寸的单位。
另外，应当避免使用过多的尺寸标注，以免给施工人员造成困扰。
2. 控制尺寸的一致性：施工图纸上的尺寸标注必须与设计图纸保持一致，以避免不必要的施工错误。
建筑工程施工图设计文件编制规范(2023范文免修改)
建筑工程施工图设计文件编制规范引言建筑工程施工图设计是建筑工程建设的重要环节之一。
为了确保施工图设计文件的质量和准确性，提高建筑工程施工的效率和安全性，制定本规范。
1. 编制规范的目的本规范的目的是为了统一建筑工程施工图设计文件的格式和要求，规范施工图设计文件的编制流程，提高施工图设计文件的准确性和可读性，加强施工图设计文件的审查和交流。
2. 适用范围本规范适用于各类建筑工程的施工图设计文件编制，包括但不限于建筑、结构、给排水、电气、暖通、消防等专业的施工图设计文件。
3. 编制要求3.1 施工图设计文件的命名规范施工图设计文件应采用有意义的命名，便于识别和查阅。
施工图设计文件的命名格式为：专业代码_建筑名称_施工图类型_版本号。
例如，对于建筑专业的平面图文件，命名应按照格式：AR_项目名称_平面图_V1.0。
3.2 施工图设计文件的结构规范1. 施工图设计文件应包括文件封面、文件目录、设计依据、设计说明、图纸、图注和技术规格书等内容。
2. 文件目录应清晰明确，按照施工图设计文件的组成部分进行分类，并标明页码和版本号。
3. 图纸应按照施工图设计文件的组成部分进行分类，并标明图号、图名、比例和版本号。
4. 图注应详细描述图纸的内容，包括图纸的图例、构造说明、材料规格等信息。
5. 技术规格书应详细描述施工图设计文件中使用的材料、工艺和质量要求等内容。
3.3 施工图设计文件的格式规范1. 施工图设计文件应采用标准的A4纸张尺寸，横向打印，使用适当的页边距和行距。
2. 文字应使用统一的字体、字号和字距，并保持清晰可读。
3. 图纸应按照统一的比例绘制，并标明比例尺。
4. 图纸中的符号、线型和填充应符合国家标准或行业规范，并保持一致性和清晰度。
5. 施工图设计文件应采用标准的图框，并标明单位名称、工程名称、图纸名称、图纸编号、版本号和绘图日期等信息。
3.4 施工图设计文件的审查要求1. 施工图设计文件应进行审查，包括初步审查和专业审查两个阶段。
工程施工图的要求
工程施工图的要求一、工程施工图的要求1. 符合设计要求：工程施工图必须符合设计方案中规定的设计要求和标准，包括建筑结构、设备布置、管线布置等方面。
2. 完整准确：工程施工图必须完整准确，不能存在错误和遗漏，图纸中的所有信息应当清晰明了，方便施工人员理解和操作。
3. 可操作性强：工程施工图应当具有较强的可操作性，施工图中的细节应当设计合理，便于施工人员按图施工，避免出现施工困难和质量问题。
4. 统一规范：工程施工图应当符合相关的规范和标准，包括国家、行业、地方标准等，不能出现与标准不符的情况。
5. 标注清晰：工程施工图中的标注应当清晰明了，包括尺寸标注、符号标注等，方便施工人员理解和操作。
6. 合理布局：工程施工图中的布局应当合理，各个部分之间的联系和配合应当合理，不能出现局部冲突和矛盾。
7. 安全性考虑：工程施工图中应当考虑施工过程中的安全问题，包括施工人员的安全、设备的安全等，确保施工过程安全可控。
8. 可追溯性：工程施工图应当具有一定的追溯性，能够追溯到设计方案的具体要求和意图，便于施工过程中的沟通和理解。
9. 渐进明确：工程施工图应当采用逐步明确的方式进行设计，先整体设计，再分部设计，最后细部设计，确保每个设计阶段的设计要求清晰明确。
10. 审查确认：工程施工图在设计完成后应当进行审查确认，确保图纸的质量和准确性，避免施工过程中出现错误和纠纷。
二、工程施工图的制作流程1. 设计方案确定：在设计方案确定后，设计单位应当根据设计要求和标准开始进行工程施工图的设计。
2. 全面勘测：在设计过程中，设计单位应当进行全面勘测，了解工程现场的实际情况，确保施工图的准确性。
3. 初步设计：设计单位根据设计要求和勘测结果进行初步设计，包括建筑结构设计、设备布置设计、管线布置设计等。
4. 审查确认：初步设计完成后，设计单位应当进行内部审查确认，确保设计质量和准确性。
5. 修改完善：根据审查结果，设计单位对初步设计进行修改完善，确保工程施工图符合设计要求和标准。
施工图深化设计要求标准
施工图深化设计要求标准施工设计提交成果Deliverables of Construction Drawings灯光照明Lighting对于灯光照明专业施工图设计深度标准及技术深度文件现规定如下：The design depth and technical scope of special lighting working drawing are specified as follows:一.各区域，各房间的照度计算书及灯具选型、灯位布置；I．Illumination calculation sheet and type selection and positioning of lights each in room in all areas;二.照明控制系统中所采用设备的说明书；II．Instructions of equipment used in the lighting control system;三.灯具资料表(用EXCEL表格做出，格式如下，第一行内容为示范）；III．Data sheet of lighting (in EXCEL, with the format as follows; contents in the first row are filled in as an example);4 / 885 / 886 / 88电源、变压器等设备材料都必须在图纸上或设备材料中体现出来，并且注明型号、规格、数量总和。
All plan views and equipment room drawings shall be attached with graphic symbols and quantity. Equipment and materials including computers, software, programming tools, cabinets, power supply and transformers shall be indicated in the drawings or list of equipment materials, with clear indication of the model, specification and total quantity. 4.5系统图System diagram4.5.1照明供配电系统图：应注明系统结构、主要配置、终端分布、主干线缆、供电要求、文字说明等。
施工图设计制图标准
施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。
2、本标准适用于本公司内部各专业施工图设计制图。
二、基本规定1、制图应符合国家有关标准和规定。
2、图纸内容应完整、准确，清晰易懂。
3、图纸应按照比例绘制，比例尺可根据需要选择。
4、图例符号应统一、规范。
5、图纸应使用中文或英文标注，标注应清晰、准确。
6、图纸应按照规定的格式进行排版，页边距应大于1cm。
7、图纸应使用黑色绘图，字体应清晰、易读。
8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。
9、图纸中的图例符号应按照国家标准或行业标准进行绘制。
10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。
11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。
12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。
13、图纸中的图形符号应符合国家或行业标准，不得自行创造。
14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。
15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。
16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。
施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。
它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。
本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。
一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。
设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。
在这种情况下，施工图制图代码应运而生。
它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。
二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。
施工图制图标准
施工图制图标准施工图是建筑工程施工的重要依据，是设计图纸的延伸和具体化，是施工过程中必不可少的指导文件。
因此，施工图的制作标准至关重要，它直接关系到工程质量和施工进度。
下面我们将详细介绍施工图制图标准的相关内容。
首先，施工图的制作应符合国家相关标准和规范，如《建筑工程施工图深化设计规范》（GB 50011-2010）、《建筑施工图深化设计规范》（GB 50346-2013）等。
这些标准规范了施工图的图幅、图面折叠、字体规格、图形符号、标注文字、尺寸标注等方面的要求，确保施工图的准确性和可读性。
其次，施工图的制作应符合项目的实际情况和施工要求。
在绘制施工图时，要充分考虑工程的特点和实际情况，合理安排图面内容，确保施工图的完整性和可操作性。
同时，要根据施工现场的实际情况，合理设置图面比例、图幅大小，确保施工图在施工现场的使用效果。
另外，施工图的制作应注重图面的规范和美观。
在绘制施工图时，要注意图面的整洁和美观，合理安排图面内容，注重图形符号和标注文字的统一规范，避免出现混乱和错误。
同时，要注意图面的比例和布局，使施工图具有良好的视觉效果，方便施工人员使用和理解。
最后，施工图的制作应注重细节和精度。
在绘制施工图时，要注重细节的处理和精度的控制，确保图面的准确性和可靠性。
特别是在标注尺寸和图形符号时，要准确无误，避免出现错误和歧义，确保施工图的可靠性和实用性。
总之，施工图制图标准是建筑工程施工的重要环节，它直接关系到工程质量和施工进度。
因此，我们在制作施工图时，要严格按照国家相关标准和规范，充分考虑项目的实际情况，注重图面的规范和美观，注重细节和精度，确保施工图的准确性和可靠性。
只有这样，才能保证工程施工的顺利进行和施工质量的可靠保证。
施工图制图规范201707(第一版)
活力网
大样、剖面图 现制定两种版本的大样、剖面图图纸编号。版本一是将大样、剖面图排在每一个分区立面图之后的方式， 版本二是将大样、剖面图排在整套图之后的命名方式。设计师可以根据实际情况进行选择。 注：建议同一套图纸，只能使用其中一个版本，如有特别需求，可以考虑同时使用。 版本一：
活力网
图纸编号的命名原则
图纸信息说明文件
IN-1-01
本类图纸中的第几张
类型代号，以 1、2、3、4、M 代表图纸类型
图纸信息说明文件缩写
分区平面图包含图纸类型：
图号名称缩写 图名英文 图名中文
IN-
Index
图纸信息说明文件
类型编号
图纸编码代号及图例说明
注：此规范是结合 GB/T50001-2010 文件及国内各大公司规范定制，仅供大家学习参考使用，不能代表国家标准。 ４
7、六级文件夹（一楼分区图纸文件包）
活力网
8、七级文件夹（一楼 01 分区图纸文件包） 放置平面系统图、立面图与大样图
注：此规范是结合 GB/T50001-2010 文件及国内各大公司规范定制，仅供大家学习参考使用，不能代表国家标准。 ５
P-
ORIGINAL WALL DEMOLITION PLAN
原始墙面拆（铲）除位置示意图
P-
WALL DEMOLITION PLAN
拆除墙体示意图
P-
WALL DIMENSION PLAN
新建墙体示意图
注：此规范是结合 GB/T50001-2010 文件及国内各大公司规范定制，仅供大家学习参考使用，不能代表国家标准。１８
注：第一道尺寸线与建筑轮廓 12mm 的距离，第二道尺寸线与 第一道尺寸线 7mm，第三道尺寸 线与第二道尺寸线 7mm
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言在室设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。
专业化、标准化的施工图操作流程规不但可以帮助设计者深化设计容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。
本书是以制图标准为基础，结合具体工程实例书写而成。
书中容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。
书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。
此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。
书中所附光盘图纸均含标准图层。
符号在布局空间按1：1比例绘制，所制成的标准图按图幅规格在布局空间可直接调用。
图例也分别在模型空间与布局空间按比例绘制，均可直接调用。
写此书的目的一方面的对于以往学习工作过程中积累的关于室设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室设计专业制图更深层次的关注。
目录一、图纸幅面规格二、符号的设置三、材质图例的设置四、尺寸标注与文字标注的设置五、线型与笔宽的设置六、电脑图层的设置七、比例的设置八、图面构图的设置九、施工图编制的顺序十、图表十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项十三、施工图与现场深化设计十四、施工图的归档与分类十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例宾馆类：天骄宾馆办公空间：商务部会议室文化空间：哈工程大学大学生活动中心住宅样板间：某住宅项目第一章图纸幅面规格一、图纸幅面1.1.1图纸幅面是指图纸本身的规格尺寸，也就是我们常说的图签，为了合理使用并便于图纸管理装订室设计制图的图纸幅面规格尺寸延用建筑制图的国家标准。
如表1-1的规定及图1-1的格式。
图纸幅面及图框尺寸（mm）表1-1图1-11.1.2图纸短边不得加长，长边可加长，加长尺寸应符合表1-2的规定。
图纸长边加长尺寸（mm）表1-2二、标题栏与会签栏1.2.1标题栏的主要容包括设计单位名称，工程名称，图纸名称，图纸编号以及项目负责人，设计人，绘图人，审核人等项目容。
如有备注说明或图例简表也可视其容设置其中。
标题栏的长宽与具体容可根据具体工程项目进行调整。
以下以A2图幅为例，常见的标题栏布局形式参见图2-1。
图2-11.2.2室设计中的设计图纸一般需要审定，水、电、消防等相关专业负责人要会签，这时可在图纸装订一侧设置会签栏，不需要会签的图纸可不设会签栏。
其形式可参见图2-1。
三、图签与布局空间画法1.3.1图签在布局空间可按1：1比例绘制。
打印时亦按1：1比例打印无需放大或缩小。
图签可制成母图，与若干图纸容形成关联的关系，图签标题栏的容如工程名称、项目名称等如有变化可只修改一母图，其余若干图纸可与其一起发生变更。
作为母图的图签应与其它关联图纸在同一文件夹。
布局空间关联的画法可参见本书第十五章关于布局空间与模型空间在实际绘图中的应用。
第二章符号的设置符号是构成室设计施工图的基本元素之一，本书所绘制的符号均在布局空间按1：1比例绘制，形成标准模板。
在标注时可直接调用，对保证图面的统一规及美观起到很大的作用。
一、详图索引符号2.1.1名称：详图索引符号。
2.1.2用途：可用于在总平面上将分区分面详图进行索引，也可用于节点大样的索引。
2.1.3尺度：A0、A1、A2图幅索引符号的圆直径为12mm，A3、A4图幅索引符号的圆直径为10mm。
2.1.4备注：详图号，A0、A1、A2图幅，字高为4mm，字体为宋体11F-P01详图所在图的图号，A0、A1、A2图幅，字高为2.5mm，字体为宋体详图号，A3、A4图幅，字高为3mm，字体为宋体11F-P01详图所在图的图号，A3、A4图幅，字高为2mm，字体为宋体如索引的详图占满一图幅而无其它容索引时也可采用如下图的形式。
详图占满图幅，A 0、A 1、A 2图幅，5mm ，A 3、A 4图幅3mm此索引方式主要用于节点大样的比例再次放大，构造表示更为详尽。
二、节点剖切索引符号 2.2.1名称：节点剖切索引符号2.2.2用途：可用于平、立面造型的剖切，可贯穿剖切也可断续剖切节点 2.2.3尺度：A 0、A 1、A 2图幅剖切索引符号的圆直径为12mm A 3、A 4图幅剖切索引符号的圆直径为10mmA 0、A 1、A 2图幅A 3、A 4图幅2.2.4备注：详图号，A0、A 1、A2图幅，字高为4mm ，字体为宋体详图所在图的图号，A 0、A 1、A 2图幅，字高为2.5mm ，字体为宋体详图号，A 3、A 4图幅，字高为3mm ，字体为宋体详图所在图的图号，A 3、A 4图幅，字高为2mm ，字体为宋体剖切方向号色，详图在本图图幅，A 0、A 1、A 2图幅横线宽为5mm ，A 3、A 4图幅横线宽为3mm注：无论剖切视点角度朝向何方索引圆的字体应与图幅保持水平，详图号位置与图号位置不能颠倒。
三、引出线2.3.1名称：引出线。
2.3.2用途：可用于详图符号或材料、标高等符号的索引。
2.3.3尺度：箭头圆点直径为1mm，圆点尺寸和引线宽度可根据图幅及图样比例调节。
2.3.4备注：引出线在标注时应保证清晰规律，在满足标注准确齐全功能的前提下，尽量保证图面美观。
常见的几种引出线标注方式：参见图3-1、3-2、3-3、3-4图3-1 图3-2图3-3图3-4四、立面索引指向符号2.4.1名称：立面索引指向符号2.4.2用途：在平面图指示立面索引或剖切立面索引的符号2.4.3尺度：A0、A1、A2图幅剖切索引符号的圆直径为12mm A3、A4图幅剖切索引符号的圆直径为10mmA1、A2图幅，字高为4mm，字体为宋体立面号，A立面所在图纸号，A0、A1、A2图幅，字高为2.5mm，字体为宋体A4图幅，字高为3mm，字体为宋体立面号，A立面所在图纸号，A3、A4图幅，字高为2mm，字体为宋体箭头方向即立面指向面如一幅图含多个立面时可采用下图形式D B如所引立面在不同的图幅可采用下图形式下图符号做为所指示立面的起止点之用下图符号做为剖立面索引指向A1、A2图幅，为6mm0、A4图幅，为4mm3、A1、A2图幅，为3mm0、A3、A4图幅，为2mm参见图4-1图4-1五、修订云符号2.5.1名称：修订云符号。
2.5.2用途：外弧修订云可表示图纸的修改容调整围，弧修订云可表示图纸容为正确有效的围。
2.5.3尺度：绘制方式可参见AUTOCAD revcloud 命令2.5.4备注：修订云弧与外弧的尺度可根据绘制的具体容确定其形式较随意，但修订日期却可对图纸的修改深化，起到明确的记录作用。
六、材料索引符号2.6.1名称：材料索引符号。
2.6.2用途：可对平、立面及节点图的饰面材料进行索引，在设计过程中如饰面材料发生变更可只修改材料总表中的材料中文名称，若干图纸的材料编号可不必调整。
2.6.3 尺度：适用于A 0、A 1、A 2图幅，字高为2.5mm ，字体为宋体适用于A 3、A 4图幅，字高为2mm ，字体为宋体2.6.4备注：饰面材料代码编号在设计团队部应有明确规定个别项目如时间允许也可以在材料编号后补充中文，材料编号不单纯是为了设计修改方便，亦可使施工单位在编号与总表的不断对照中加深对材料及设计的理解，设计团队部除对饰面材料进行编号外也可以对常用的材料进行归类编号。
其形式可参见本书节第十章图表的装饰材料表。
七、标高标注符号2.7.1名称：标高标注2.7.2用途：用于天花造型及地面的装修完成面高度的表示2.7.3尺度：FFL=0.000天花标高地面标高符号笔号为4号色，适用于A0、A1、A2图幅字高为2.5mm，字体为宋体CH=2.400FFL=0.000天花标高地面标高符号笔号为4号色，适用于A3、A4图幅字高为2mm，字体为宋体由引出线、矩形、标高、材料名称组成，适用于A 0、A 1、A 2图幅字高为2.5mm ，字体为宋体由引出线、矩形、标高、材料名称组成，适用于A 3、A 4图幅字高为2mm ，字体为宋体 2.7.4备注：符号多用于大样图。
参见图7-1、7-2FFL=0.000FFL=0.200图7-1图7-2参见图7-3图7-3八、剖断省略线符号2.8.1名称：剖断省略线2.8.2用途：用于图纸容的省略或截选。
2.8.3尺度：2.8.4备注：cad中的使用命令为BREAKLINE用于省略用于截断九、放线定位点符号2.9.1名称：放线定位点2.9.2用途：用于地面石材地砖等材料铺装的开线点2.9.32.9.4备注：定位点可与建筑轴线相关联标注，以便其定位更为准确。
十、中心线2.10.1名称：中心线（Center Line）2.10.2用途：用于图形的中心定位2.10.3尺度：42.10.4备注：应用方式如下图参见图10-1C L C L C L C L图10-1十一、绝对对称符号2.11.1名称：绝对对称符号2.11.2用途：用于说明图形的绝对对称，也可做图形的省略画法2.11.3尺度：使用方法参见图11-1十二、轴线号符号2.12.1名称：轴线号符号2.12.2用途：用来表示轴线定位的名称符号2.12.3尺度：A0、A1、A2图幅字高为5mm，字体为宋体A3、A4图幅字高为4mm，字体为宋体2.12.4备注：平面定位轴线号水平方向采用阿拉伯数字由左至右排序，垂直方向为大写英文字母，由下至上排序（其中I、O、Z三个字母不可使用）参见图12-1图12-1十三、灯具索引2.13.1名称：灯具索引符号，由椭圆形、引出线、灯具符号组成2.13.2用途：用于表示灯饰的形式、类别的编号，CL大写英文字母表示灯饰。
2.13.3尺度：A0、A1、A2图幅，字高为2.5mm，字体为宋体A3、A4图幅，字高为2mm，字体为宋体2.13.4备注：灯具索引符号应与详细的列表相结合，以便更为细致的进行描述。
可参见本书第十章图表十四、家具索引2.14.1名称：家具索引符号2.14.2用途：用于表示各种家具的符号2.14.3尺度：0、A1、A2图幅，字高为2.5mm，字体为宋体A3、A4图幅，字高为2mm，字体为宋体2.14.4备注：多指活动家具，列表中应对应图片可参见本书第十章图表十五、艺术品设索引2.15.1名称：艺术品设索引符号2.15.2用途：用于表示图中设物品（含绘画、设物品、绿化等）2.15.3尺度：A0、A1、A2图幅，字高为2.5mm，字体为宋体A3、A4图幅，字高为2mm，字体为宋体2.15.4备注：列表中应对应图片，参见本书第十章图表。
