西门子PLC培训教程PLCsim仿真共16页
西门子PLC系列基本指令和实训PPT课件
1 Q0.0
( ) ON
Q0.0 1
0 Q 0 . 0 OFF
()
Q0.0
0
CHENLI
20
(3) LD /LDN、“=” 指令使用说明
➢ LD ,LDN 指令用于与输入公共母线(输入母线)相联的触 点,也可与OLD,ALD指令配合使用于分支回路的开头。
➢ “=”指令用于Q,M, SM, T, C, V,S。但不能用于I。输出端不带 负载时，控制线圈应使用M或其它。尽可能不要使用Q。
I0.0
I0.1
Q0.0
()
ቤተ መጻሕፍቲ ባይዱ
M0.0
Network2
Q0.0
I0.2
I0.3
M0.1
()
M0.1
M0.2
LD I0.0 O I0.1 ON M0.0 = Q0.0 LDN Q0.0 A I0.2
O M0.1 AN I0.3
O M0.2
= M0.1
CHENLI
26
(3)O,ON指令使用说明:
①O,ON指令可作为并联一个接点指令。紧接在 LD,LDN指令之后用， 即对其前面的LD,LDN指令所 规定的触点并联一个触点,可以连续使用。
9
① 起保停电路
CHENLI
10
[思考]：设计简单两人抢答器，要求A按下按 钮时，A前的灯L1亮。B按下按钮时，B前的 灯L2亮。但A或B任何一方抢到，则剩余的一 方按钮按下无效。主持人按下复位按钮，抢 答可以重新开始。
CHENLI
11
② 互锁电路
CHENLI
12
[思考]:输入端子SB0 SB1按钮通断次序不同 时，分别有不同的输出灯亮。试设计程序。
CHENLI
西门子PLC培训教程
根据实际需求确定物料的种类、数量 以及分拣规则等。
选择传感器和执行器
选择合适的传感器（如光电传感器、 接近开关等）和执行器（如气缸、电 机等）。
连接传感器和执行器
将传感器和执行器与PLC的I/O模块连 接。
编写分拣程序
使用西门子PLC编程软件编写物料分 拣程序，实现物料的自动识别、分类 和传送等功能。
等。
CPU性能指标
通讯接口
关注处理速度、内存大 小、指令集等性能指标，
确保满足实际需求。
根据通讯需求选择合适 的通讯接口，如以太网、
PROFIBUS、 PROFINET等。
配置方法
通过编程软件对CPU模 块进行配置，包括设置 IP地址、通讯参数、输
入输出地址等。
输入输出模块选型及配置方法
输入输出类型
调试与优化
将编写好的程序下载到PLC中，进行 调试和优化，确保物料分拣系统能够 按照预设规则正确运行。
谢谢聆听
S7-300系列
模块化PLC，适用于中型自动化项目，具有模块化设计、灵活配置、 高性能等特点。
S7-400系列
高端PLC，适用于大型和复杂的自动化项目，具有高性能、高可靠性、 可扩展性等特点。
S7-1200/S7-1500系列
新一代PLC，采用先进的硬件和软件技术，具有高性能、高可靠性、 易于集成等特点。
通过编程软件对电源模块和通信模块进行配置，包括设置通 讯参数、IP地址等。同时，根据实际需要对电源模块的电压 等级和电流容量进行调整。
04 通信网络构建与数据传输技术
通信网络基本概念及拓扑结构
通信网络定义
由一系列通信设备（如PLC、传感器、 执行器等）通过传输介质（如双绞线、 光纤、无线等）连接而成的信息交换 系统。

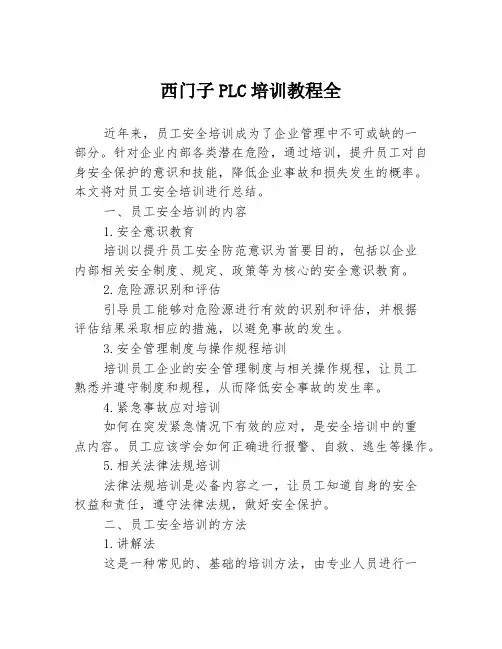

西门子PLC培训教程全
西门子PLC培训教程全近年来，员工安全培训成为了企业管理中不可或缺的一部分。
针对企业内部各类潜在危险，通过培训，提升员工对自身安全保护的意识和技能，降低企业事故和损失发生的概率。
本文将对员工安全培训进行总结。
一、员工安全培训的内容1.安全意识教育培训以提升员工安全防范意识为首要目的，包括以企业内部相关安全制度、规定、政策等为核心的安全意识教育。
2.危险源识别和评估引导员工能够对危险源进行有效的识别和评估，并根据评估结果采取相应的措施，以避免事故的发生。
3.安全管理制度与操作规程培训培训员工企业的安全管理制度与相关操作规程，让员工熟悉并遵守制度和规程，从而降低安全事故的发生率。
4.紧急事故应对培训如何在突发紧急情况下有效的应对，是安全培训中的重点内容。
员工应该学会如何正确进行报警、自救、逃生等操作。
5.相关法律法规培训法律法规培训是必备内容之一，让员工知道自身的安全权益和责任，遵守法律法规，做好安全保护。
二、员工安全培训的方法1.讲解法这是一种常见的、基础的培训方法，由专业人员进行一定程度上的理论讲解，督促员工了解企业的安全制度和相关法律法规。
2.现场演示法这种方法将理论与实际场景相结合，通过演示如何正确使用安全设备，提高员工的操作技能，同时也能增加员工在危险情况下判断和应对的能力。
3.小组讨论法这种方法着重发掘员工中的安全问题，让员工参与到讨论中来，让员工自己面对问题并积极探索解决方案。
三、员工安全培训的效果1.促进员工安全防范意识通过安全培训，企业员工的安全意识得到了提高。
在自己的工作、生活中，员工会更加注意安全和环境保护。
2.降低事故发生的概率提高员工对安全的意识和技能，企业事故的发生概率会下降，也减少了因事故而造成的经济损失。
3.推动企业的安全管理不断完善员工安全培训的开展，更加完善了企业的安全管理制度和流程，形成了以“员工参与、全员管理”为主导的安全管理模式。
四、员工安全培训的改进1.个性化、多样化员工包括不同岗位和不同层级，因此，必须采取不同的培训方式和教材，个性化、多样化的培训模式，更能满足不同员工的需求。
西门子PLC培训教程2024(全)
西门子PLC培训教程2024(全)目录CONTENCT •PLC基础知识•西门子PLC硬件组成及选型•西门子PLC软件编程环境搭建•基本指令集与程序结构设计•高级功能应用与扩展•故障诊断与排除技巧分享01PLC基础知识PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller，PLC）是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
发展历程从1960年代末期的初创阶段，到1970年代中期的成熟阶段，再到1980年代以后的高速发展阶段，PLC技术不断革新，应用领域也不断扩展。
PLC工作原理及特点工作原理PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行指令，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
特点PLC具有可靠性高、抗干扰能力强、编程简单、易于维护等特点。
此外，PLC还具有丰富的I/O 接口模块和强大的通信功能，可方便地与其他设备进行数据交换。
西门子（Siemens ）欧姆龙（Omron ）三菱（Mitsubishi ）罗克韦尔（Rockwell ）常见PLC 品牌与型号介绍作为全球知名的电气和自动化解决方案提供商，西门子PLC 以其高性能、稳定性和广泛的应用领域而著称。
常见型号有S7-200、S7-300、S7-400等。
欧姆龙PLC 以其紧凑的设计、高速的处理速度和丰富的功能而备受赞誉。
常见型号有CP1H 、CP1L 、CJ2M 等。
三菱PLC 以其高性能、低价格和广泛的应用领域而深受用户喜爱。
常见型号有FX3U 、FX5U 、Q 系列等。
罗克韦尔PLC 以其强大的处理能力、灵活的编程方式和广泛的应用领域而著称。
常见型号有MicroLogix 、ControlLogix 、CompactLogix 等。
02西门子PLC硬件组成及选型CPU模块功能与选型方法CPU模块功能作为PLC的核心部件，CPU模块负责执行用户程序、处理数据、控制输入输出等操作，直接影响PLC的性能和速度。
用S7-PLCSIM进行PLC仿真
全集成自动化(T I A)解决方案培训教材第一部分第五章用S7-PLCSIM进行PLC仿真这个手册由西门子自动化与驱动集团教育合作部(automation and drive technology, Siemens A&D Cooperates with Education)以培训为目的编写。
西门子对其内容不做任何形式的保证。
手册的传播或者复制，包括其内容的使用与发表仅作为公共教育及职业培训之用。
其他情况需要西门子自动化与驱动集团教育合作部的书面许可（Knust先生，E-Mail:michael.knust@hvr.siemens.de）。
违者必究。
西门子保留所有权力，包括翻译，以及专利权、实用新型或外观设计专有权。
感谢Michael Dziallas Engineering公司、职业学校的教师们，和其他有关朋友为本手册的编写做出的贡献。
目录：1.前言 (4)2.S7- PLCSIM 需要注意的问题 (6)3.S7-PLCSIM软件的安装 (6)4.生成一个简单的STEP 7程序 (7)5．S7-PLCSIM的启动与配置 (11)6．利用S7-PLCSIM调试程序 (14)下列符号代表的含义：信息安装程序举例练习注意1. 前言第一部分第五章作为学习STEP7编程的基础。
学习目标：在这一章中，读者将学习使用仿真软件S7-PLCSIM来调试STEP 7程序，这一章的内容将通过对下面步骤的详细举例来展示。
•软件的安装•编写一个简单的程序•开始S7-PLCSIM•调试S7-PLCSIM程序基本条件：为了这部分内容的顺利进行，我们希望读者具备以下的基础知识：•Windows 95/98/2000/ME/NET的基本操作知识•用STEP 7对PLC编程的基本知识（例如学习了第一部分第三章）需要的硬件和软件：1 PC , Windows 95/98/2000/ME/NET的操作系统，以及最小：133MHz，64MB 的RAM ，65MB的空余磁盘空间。
西门子PLC培训教程(全)
详细讲解西门子PLC支持的通信协议，如S7通信、Profinet、 Modbus等。
通信配置方法
介绍如何在西门子PLC中进行通信配置，包括硬件连接、参数设置 等。
通信故障排查与处理
提供通信故障排查的方法和处理措施。
远程监控技术实现原理及案例分析
远程监控技术概述
简要介绍远程监控技术的概念、应用和发展 趋势。
西门子PLC系列分类及特点
S7-200系列
S7-300系列
小型PLC，结构紧凑、功能强大，适用于简 单控制任务。
中型PLC，模块化设计，易于扩展和维护， 适用于中等规模的控制任务。
S7-400系列
S7-1200/1500系列
大型PLC，高性能、高可靠性，适用于复杂 的控制任务。
新一代PLC，集成了运动控制、过程控制等 功能，适用于高端控制任务。
编程环境
西门子PLC的编程环境主要有TIA Portal和STEP 7两种。TIA Portal是西门子推出的全新工程组态软件，支持多种 编程语言，具有直观易用的界面和强大的功能；STEP 7是西门子早期的PLC编程软件，现已逐渐被TIA Portal所 取代。
02
西门子PLC产品介绍
Chapter
实现方法
首先，可以使用模拟量输入模块采集温度数据，并将数据转换为PLC可以处理的数字量。 然后，使用高级指令对数据进行处理，如计算温度偏差、判断温度是否超限等。最后，根 据处理结果输出相应的控制信号，控制执行机构进行相应的操作。
注意事项
在实现复杂数据处理任务时，需要注意数据的准确性和实时性。同时，还需要考虑系统的 稳定性和可靠性，避免出现误操作或故障。
远程监控技术实现原理
《西门子PLC培训系列》PPT课件
04
CATALOGUE
通信协议与网络技术
通信协议简介及特点分析
通信协议定义
01
通信协议是指双方实体完成通信或服务所必须遵循的规则和约
定，包括语法、语义和时序三要素。
西门子PLC常用通信协议
02
PPI、MPI、PROFIBUS、PROFINET等，每种协议都有其特定
发展历程
从1969年美国DEC公司研制出第一台PLC开始，经历了从简单到复杂、从低级 到高级的发展历程，现已成为工业自动化领域不可或缺的核心控制设备。
PLC工作原理及结构组成
工作原理
PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行 用户程序，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
优化
生产线的运行维护和保养建议， 包括定期检查、预防性维护和故
障处理
06
CATALOGUE
故障诊断与维护保养策略
常见故障类型及原因分析
电源故障
由于电源线路短路、过载或电源模块损坏等 原因导致。
输入/输出故障
输入/输出模块损坏、接线错误或外部设备 故障等。
通信故障
通信线路中断、通信参数设置错误或通信模 块故障等。
结构组成
主要包括中央处理单元（CPU）、存储器、输入输出接口电路、电源及编程器等部 分。
西门子PLC产品系列介绍
S7-200系列
小型PLC，适用于简单控制系统。
S7-300系列
中型PLC，模块化结构，适用于中等规模控制系统。
S7-400系列
大型PLC，高性能、高可靠性，适用于复杂控制系统。
S7-1200/S7-1500系列
西门子PLC培训教程(全)-零基础学PLCPPT课件
PS
CPU
IM
SM: SM: SM:
(电源模块)
(接口模块) DI DO AI
SM: CP: AO - 点-到-点
- PROFIBUS - 工业以太网
10 柳州职业技术学院电子电气工程系
§1.3 PLC的功能和特点
PLC的功能
➢ 控制功能
✓ 逻辑控制 ✓ 定时控制 ✓ 计数控制 ✓ 顺序控制
11 柳州职业技术学院电子电气工程系
21 柳州职业技术学院电子电气工程系
第二章 西门子PLC系统特性及硬件介绍
22 柳州职业技术学院电子电气工程系
第2章 S7-300系统特性及硬件介绍
§2.1 SIMATIC S7-300系统结构 §2.2 S7-300 CPU模块 §2.3 信号模块 （SM） §2.4 电源模块 （PS） §2.5 接口模块（IM） §2.6 其他模块（IM） §2.7 SIMATIC S7-300的硬件组态
8 柳州职业技术学院电子电气工程系
PLC的分类
➢ 一体化紧凑型PLC ：电源、CPU中央处理系统、 I/O接口都集成在一个机壳内。如西门子S7-200系 列。
CPU（基本单元） +
扩展模块
9 柳州职业技术学院电子电气工程系
➢ 标准模块式结构化PLC ：各种模块相互独立，并安 装在固定的机架（导轨）上，构成一个完整的PLC 应用系统。如：西门子S7-300、S7-400系列。
2 柳州职业技术学院电子电气工程系
第1章 PLC概述
§1.1 PLC的产生 §1.2 PLC的定义和分类 §1.3 PLC的功能和特点 §1.4 PLC的结构与工作过程
3 柳州职业技术学院电子电气工程系
§1.1 PLC的产生
西门子PLC培训PPT课件
PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller），一种数字运算操作的电子系统，专为在工业环境下应用而设计。
发展历程从1969年美国DEC公司研制出第一台PLC开始，经历了从简单到复杂、从低级到高级的发展历程，现已成为工业自动化领域的重要控制设备。
PLC工作原理及结构组成工作原理PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。
结构组成主要由CPU、存储器、输入/输出接口、电源等部分组成。
其中CPU是PLC的核心部件，负责执行用户程序和系统程序；存储器用于存放用户程序和系统程序；输入/输出接口用于连接现场设备和外部设备；电源为PLC提供工作电压。
西门子PLC系列产品介绍•S7-200系列：西门子S7-200系列PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。
S7-200系列的强大功能使其无论单机运行，或相连成网络都能实现复杂的控制功能。
•S7-300系列：西门子S7-300系列PLC是模块化小型PLC系统，能满足中等性能要求的应用。
各种单独的模块之间可进行广泛组合构成不同要求的系统。
与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。
•S7-400系列：西门子S7-400系列PLC是高性能的大型PLC系统，适用于中、大规模的控制项目。
S7-400系列PLC采用模块化设计，具有高性能的处理器和高速的数据处理能力，支持多种通信协议和网络连接方式，可实现复杂的控制功能和高级的数据处理任务。
《西门子PLC培训教程》全套课件完整版-2024鲜版
及时升级PLC的固件，以修复潜在的问题并 提高性能。
30
固件升级与备份恢复操作
01
02
03
固件升级步骤
下载最新的固件版本，按 照西门子提供的升级指南 进行操作。
2024/3/27
备份操作
使用西门子提供的备份工 具，将PLC的参数和程序 备份到安全的位置。
恢复操作
在需要时，使用备份文件 恢复PLC的参数和程序。
点。
比较法
将怀疑有问题的部件与正常运 行的部件进行比较，找出差异
以确定故障。
专用诊断工具
使用西门子提供的专用诊断软 件和工具进行故障诊断。
29
预防性维护策略制定
定期检查
定期对PLC进行检查，包括外观、接线、电 源等。
参数备份
定期备份PLC的参数和程序，以防数据丢失。
2024/3/27
清洁保养
保持PLC及其周围环境的清洁，定期清理灰 尘和杂物。
数据转换指令
详细讲解BCD、BIN等数据转换 指令的功能和使用方法，包括不 同数制之间的转换。
数学运算指令
讲解ADD、SUB、MUL、DIV等 数学运算指令的功能和应用场景， 包括加减乘除等基本数学运算。
21
编程实践：典型控制程序设计
顺序控制程序设计
通过实例演示顺序控制程序的设计方 法，包括顺序功能图的绘制和程序编 写。
2024/3/27
DP网络配置方法和优化 建议
PN网络配置实例和故障 排除
网络性能测试和评估标 准
25
HMI组态与通讯实现
HMI组态软件介绍和界面设计原则 数据采集和监控功能实现方法
HMI与PLC通讯连接方式和参数设置 故障诊断和报警处理机制
西门子PLC培训教程ppt课件
工业以太网解决方案
工业以太网技术概述
01 定义、特点、优势等
西门子PLC与工业以太网设备的连接
02 连接方式、通信参数设置等
工业以太网在自动化系统中的应用
03
实现设备间的实时数据交换、远程控制等，提高生产
效率和可靠性
无线通信技术在PLC中应用
无线通信技术概述
Wi-Fi、蓝牙、ZigBee等
西门子PLC与无线通信设备的连接
01
02
03
应用领域
广泛应用于工业自动化领 域，如机械制造、电力、 化工等
成功案例分享
介绍几个典型的PLC应用 案例，分析其成功之处
市场前景展望
分析PLC市场的发展趋势 和未来发展方向，探讨新 技术对PLC市场的影响
02
西门子PLC硬件系统
CPU模块类型与功能
S7-200系列CPU模块
适用于小型自动化任务，具有紧凑的设计和较低的成本。
确定控制方案
根据控制任务的要求，确定合适的控制方案，包括PLC型 号、I/O点数、通讯方式等。
硬件配置方案制定
选择PLC型号
根据控制任务和控制方案的要求，选择合适的PLC型号，考虑其 性能、价格、可靠性等因素。
设计电气原理图
根据PLC的I/O点数和控制要求，设计电气原理图，包括电源、输 入、输出、通讯等部分的电路连接。
PROFINET通信模块
支持PROFINET协议，实现与工业以太网设 备的连接和通信。
PROFIBUS通信模块
支持PROFIBUS-DP协议，实现与现场设备 的高速数据传输。
串行通信模块
支持RS232、RS485等串行通信协议，实现 与串行设备的连接和通信。
03
西门子PLC培训PPT课件
说明
红色 MPI/PROFIBUS-DP接口2的总线 故障
黄色 CPU处理I/O，仅用于CPU 41X-4H
红色 冗余错误，仅用于CPU 41X-4H
黄色 CPU在机架0中，仅用于CPU 41X4H
黄色 CPU在机架1中，仅用于CPU 41X4H
红色 接口子模块1故障
红色 接口子模块2故障
16
信号模块
CPU主频至少为600MHz；
内存至少为1G；
硬盘剩余空间在600MB以上；
具备CD-ROM驱动器和软盘驱动器；
显示器支持32位、1024×768分辨率；
具有CP1613、CP5611或MPI接口卡。
2019/9/13
32
STEP 7的安装（1）
选择安装语言及安装程序
2019/9/13
2019/9/13
6
去计算机
DI DI DO DO
2019/9/13
PS307 IM153 CP 443-1
PS407 CPU414-3 CP 443-1 CP 443-5 CP 443-5
PS307 IM153 CP 443-1
PS307 IM157
1#
DP/PA DP/PA
耦合器
+P -P
2#
2019/9/13
8
热网系统监控系统组成
操作员站
工程师站
工业以太网
SIMATIC S7-400
PROFIBUS
西门子交换机
温度、压力变送器等
执行器
现场设备等
2019/9/13
9
新高温水监控系统组成
PROFIBUS（DP线）
工程师站
SIMATIC S7-400 PROFIBUS
西门子plc、nc培训教材(二).doc
西门子PLC、NC培训教材（二）第三部分：S7300 PLC介绍简单介绍一下，最基本的线性化编程，线性化编程具有不带分支的简单结构：一个简单的程序块包含系统的所有指令。
线性编程类似于硬接线的继电器逻辑。
顾名思义，线性化程序描述了一条一条重复执行的一组指令。
所有的指令都在一个块内（通常是组织块）。
块是连续执行的，在每个CPU扫描周期内都处理线性化程序。
它的优点和缺点是什么?所有的指令都在一个块内，此方法适于单人编写程序的工程。
由于仅有一个程序文件，软件管理的功能相对简单。
但是，由于所有的指令都在一个块内，每个扫描周期所有的程序都要执行一次，即使程序的某些部分并没有使用。
此方法没有有效地利用CPU。
另外，如果在程序中有多个设备，其指令相同，但参数不同，将只得用不同的参数重复编写这部分程序。
SIMATIC 管理器的使用：SIMATIC 管理器管理STEP 7项目，它是主程序，并且也出现在WINDOWS桌面上。
LAD, STL, FBD 编写STEP 7 用户程序的工具，有“梯形图（LAD）”、“语句表（STL）”和“功能块图（FBD）”编程语言。
在使用SIMATIC 管理器时，必须首先设定PG-PC接口。
该工具用于设定MPI网络中的本地接点地址、传输速率和最高接点地址。
基本STEP 7 软件包还包括处理PID闭环控制问题的块，选择“PID Control Parameter Assignment”可以为闭环控制块分配参数。
转换S5文件：利用S5/S7 转换器可以把STEP5 程序转换成相应的STEP 7程序。
组态SIMATIC：该工具提供组态多用户系统的功能。
在硬件的故障处理上，我们经常用到的是复位功能。
CPU 存储器复位手动要求存储器复位执行存储器复位1. 把模式选择器放在“STOP”位置2. 把模式选择器保持在“MRES”位置，直到“STOP”指示灯闪烁两次(慢速)3. 松开模式选择器(自动回到“STOP”位置)1. 把模式选择器保持在“MRES”位置（STOP指示灯快速闪烁）2. 松开模式选择器(自动回到“STOP”位置)通过PG1. 把模式选择器放在“RUN-P”位置2. 菜单选择：PLC -> Operating Mode -> Stop3. 菜单选择：PLC -> Clear/Reset1. 点击“OK”按钮确认存储器复位插入存储器卡后1. 把模式选择器放在“STOP”位置2. 插入存储器卡3. “STOP”灯慢速闪烁1.把模式选择器保持在“MRES”位置（STOP指示灯快速闪烁）2. 松开模式选择器(自动回到“STOP”位置)在SIMATIC 管理器中，我们可以方便的进行PLC的故障诊断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLCsim的菜单说明
insert 插入（和培置硬件模块一样):
input variadle 插入输入端口，可为I、Ib、IW、ID、
PI、PIb、PID、PIW 的 监视窗口
output variadle 插入输出端口，可为Q、Qb、QW、
QD、PQ、PQb、PQD、PQW的监视窗口
bit memory 插入寄存器窗口，同样可监视寄存器
地位、字节、字、双字。
timer
插入计时器，同上
conunter
插入计数器，同上
geheric
插入普通变量
vertical bit 插入垂直变量
PLCsim的菜单说明
Execute: 可执行的菜单 1、key swith position 状态方式开关键 run-p 可上载、下载，监视得运行状态 run 监视运行状态，不能上载、下载，当你
西门子PLCSIM V5.3的应用
施春松
西门子PLCSIM V5.3的应用
仿真的准备（建立PLC) 1、打开SIMATIC管理器 2、建立项目 3、启动PLCSIM 4、单击站，双击硬件配置浏览器，配置硬件。并向PLCSIM 下载硬件配置. 5、根据硬件配置，再PLCSIM中建立本项目PLC的输入输出 模块。 6、单击SIMATIC管理器，编辑符号表和源程序块。 7、下载程序块。 8、在PLMSIM建立需要坚实的寄存器、T、C、累加器、状态 字、变量等。 9、输入PLC名称，保存PLC.
撤销 剪切 复制
粘贴
PLCsim的菜单说明
View:
Accumulatars 打开累加器、地址寄存器、状态 字监视窗口
Block Registers 打开数据块、逻辑块、SAC监 视窗口
Stocks
打开嵌入堆栈、主控继电器嵌套
深度监视窗口
toolbars
打开工具栏设定窗口
status bar
继电器地址号。按OK该时间继电器复位。
PLCsim的菜单说明
9、Tringger error OB 激活错误警告中断组织块
Hardware intenupt (OB40—OB47)
激活硬件中断0---7
I/O Redundancy Error(OB70)
激活I/O冗余错误中断 (只用于硬件配置位H系统是适用)
zhtroduction 入门
getting 快速应用
using Hele 利用帮助
about 版本
PLCsim的菜单说明
更多精品资源请访问
docin/sanshengshiyuan doc88/sanshenglu
Show symbols 显示符号
Reference data 交叉数据
Symbols Table 符号表
PLCsim的菜单说明
window 窗口
cascade 叠层
tile ordered 排布
arramge icons 重新排布
下面是你打开的窗口和地址
help
cantents 内容
PLCsim的菜单说明
File :
NEW PLC 新建一个PLC
OPEN PLC 打开一个PLC
CLOSE PLC 关闭当前PLC
SAVE PLC 保存当前PLC
SAVE PLC AS 另存当前PLC
OPEN LAYOUT 打开PLC规划（即你建立的I、O、T、 C等等窗口,不包括CPU）
CPU Redundancy Error(OB72)
激活CPU冗余错误中断 (只用于硬件配置位H系统是适用)
Time Error (OB80)
激活时间错误中断
Diagnostic Interrupt (OB82)
激活诊断中断
Insert/remove Module Interrapt (OB83)
CLOSE LAYOUT 关闭PLC规划
SAVE LAYOUT 保存PLC规划
SAVE LAYOUT AS 另存PLC规划
RECENT SIMULATION 最近仿真用的PLC
RECENT LAYOUT 最近的规划
EXIT
退出
PLCsim的菜单说明
Edit: undo cut copy paste
3、scan mode 仿真模式
single scan 单步仿真
continuous scan 连续方针
4、 next scan
下一步扫描
5、 pause
暂停 注：next scan,pause 都是
选择单步仿真是有效。
6、Avtomatic time 自动时间继电器
7、Maual time 手动时间继电器
PLCsim的菜单说明
8、 Reset time 复位时间继电器 当按Reset time 菜单是显示窗口 All Time 时间继电器 Specific Time 单个时间继电器 选择 All Time按OK全部的时间继电器复位, 选择Specific Time 并在Time框中输入时间
激活插入/拔除模块中断
Priority calss Error(OB85)
激活优先级错误中断
Rack Failure (can Cycle Monitoring 步循环监视
PLCsim的菜单说明
Optins 工具选项
Attach symbols 配上符号
修改了程序无法下载到仿真PLC里去时，可 能仿真PLC在此状态下。 stop 停滞状态，可上载、下载
PLCsim的菜单说明
2、 startup swith position CPU启动方式开关 warm start 暖启动 hot start 热启动 cold start 冷启动
PLCsim的菜单说明
状态栏开关 先是连接地址等
Aluauys on top PLCsim显示在上层
PLCsim的菜单说明
PLC: Power on PLC电源开 Power off PLC电源关 注：和stop状态不
同 Clear/rest 清除程序，除通讯外全部复位 MPI address 设定MPI通讯地址
