电子线路基础数字电路实验11 555定时器
555定时器 实验报告
555定时器实验报告555定时器实验报告引言：555定时器是一种常用的集成电路，具有广泛的应用领域。
本实验旨在通过对555定时器的实验研究，探索其工作原理和特性，并进一步了解其在电子电路中的应用。
一、实验目的本实验的主要目的是：1. 了解555定时器的基本结构和工作原理；2. 掌握555定时器的基本参数和特性；3. 学习使用555定时器设计和实现简单的定时器电路。
二、实验原理555定时器是一种集成电路，由比较器、RS触发器和输出驱动器组成。
它可以工作在单稳态、多稳态和振荡器模式下，具有广泛的应用。
555定时器的主要参数有供电电压、触发电平、输出电流等。
三、实验步骤1. 实验前准备：准备好实验所需的555定时器芯片、电源、电阻、电容等器件。
2. 搭建电路：按照实验指导书上的电路图搭建555定时器电路。
3. 调试电路：根据实验指导书上的调试步骤，逐步调整电路参数，确保电路正常工作。
4. 测量参数：使用万用表等仪器，测量电路中的电压、电流等参数，并记录下来。
5. 分析结果：根据实验数据，分析555定时器的工作特性和参数变化规律。
6. 总结实验：总结实验过程中遇到的问题和解决方法，总结实验结果和心得体会。
四、实验结果与分析在实验过程中，我们观察到555定时器在不同电路条件下的稳定工作。
通过调整电路参数，我们成功实现了定时器电路的设计和实现。
根据测量数据和分析结果，我们得出以下结论：1. 555定时器的稳定工作与供电电压、触发电平等参数密切相关；2. 555定时器的输出电流能力有一定限制，需要根据具体应用场景选择合适的驱动电路；3. 555定时器可以通过改变电阻和电容值来调整输出波形的频率和占空比。
五、实验应用555定时器具有广泛的应用领域，常见的应用包括：1. 交通信号灯控制：通过555定时器实现交通信号灯的定时控制，实现交通流畅和安全；2. 脉冲发生器：利用555定时器的振荡特性，设计和实现各种脉冲发生器电路；3. 声音发生器：通过555定时器产生不同频率的方波，实现声音发生器电路；4. 脉宽调制：利用555定时器的占空比可调特性，实现脉宽调制电路。
集成555定时器实验报告
集成555定时器实验报告集成555定时器实验报告引言：集成555定时器是一种常见的集成电路，具有广泛的应用领域。
本实验旨在通过实际操作，深入了解555定时器的原理和特性，并通过实验结果验证其性能。
一、实验目的本实验的目的是掌握集成555定时器的工作原理和使用方法，通过实际操作验证其功能和性能。
二、实验器材和原理1. 实验器材：- 集成555定时器芯片- 电源- 电阻、电容等元件- 示波器- 万用表2. 原理简介：集成555定时器是一种多功能定时器，内部由比较器、触发器、控制逻辑和输出驱动等部分组成。
它可以实现单稳态、多谐振荡和脉冲宽度调制等功能。
其中，单稳态和多谐振荡是本实验的重点。
三、实验步骤1. 单稳态实验：- 连接电路：将555定时器芯片、电阻和电容等元件按照实验电路图连接起来。
- 施加电源：将电源接入电路，保证电压稳定。
- 测量电压：使用万用表测量电路中各个节点的电压，记录下来。
- 观察输出：使用示波器观察555定时器的输出波形，记录下来。
- 调整参数：根据实验要求，逐步调整电阻和电容的数值，观察输出波形的变化。
- 总结结果：根据实验结果，总结单稳态实验的特点和应用。
2. 多谐振荡实验：- 连接电路：将555定时器芯片、电阻和电容等元件按照实验电路图连接起来。
- 施加电源：将电源接入电路，保证电压稳定。
- 测量电压：使用万用表测量电路中各个节点的电压，记录下来。
- 观察输出：使用示波器观察555定时器的输出波形，记录下来。
- 调整参数：根据实验要求，逐步调整电阻和电容的数值，观察输出波形的变化。
- 总结结果：根据实验结果，总结多谐振荡实验的特点和应用。
四、实验结果与分析1. 单稳态实验结果：- 记录了不同电阻和电容数值下的输出波形。
- 分析了电阻和电容对输出波形的影响。
- 总结了单稳态实验的特点和应用。
2. 多谐振荡实验结果：- 记录了不同电阻和电容数值下的输出波形。
- 分析了电阻和电容对输出波形的影响。
数字电路与系统设计(实验九)555定时器

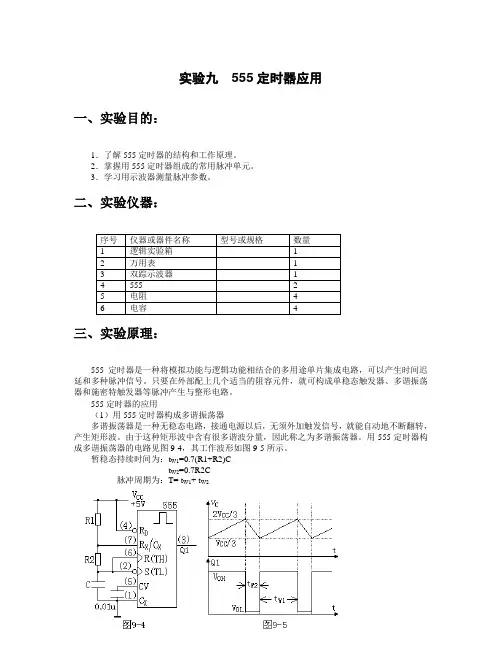

实验九555定时器应用一、实验目的：1．了解555定时器的结构和工作原理。
2．掌握用555定时器组成的常用脉冲单元。
3．学习用示波器测量脉冲参数。
二、实验仪器：序号仪器或器件名称型号或规格数量1 逻辑实验箱 12 万用表 13 双踪示波器 14 555 25 电阻 46 电容 4三、实验原理：555定时器是一种将模拟功能与逻辑功能相结合的多用途单片集成电路，可以产生时间迟延和多种脉冲信号。
只要在外部配上几个适当的阻容元件，就可构成单稳态触发器、多谐振荡器和施密特触发器等脉冲产生与整形电路。
555定时器的应用（1）用555定时器构成多谐振荡器多谐振荡器是一种无稳态电路，接通电源以后，无须外加触发信号，就能自动地不断翻转，产生矩形波。
由于这种矩形波中含有很多谐波分量，因此称之为多谐振荡器。
用555定时器构成多谐振荡器的电路见图9-4，其工作波形如图9-5所示。
暂稳态持续时间为：t W1=0.7(R1+R2)Ct W2=0.7R2C脉冲周期为：T= t W1+ t W2(2)用555定时器构成单稳态触发器单稳态触发器只有一个稳定状态，在外界触发脉冲作用下，电路由稳态翻转到暂稳态，暂稳态维持一段时间后，电路自动返回到稳态。
在输出端产生一个宽度为t W的矩形脉冲。
暂稳态维持时间的长短仅取决于电路本身的参数，而与外界触发脉冲无关。
用555定时器构成单稳态触发器的电路见图9-6，其工作波形如图9-7所示。
暂稳态持续时间为：t W=1.1RC占空比为：q= t W /T四、实验内容：1．用555定时器构成多谐振荡器，给定R1=R2=100K，C=5000p。
步骤：正确联接电路。
用示波器的一个探头接555的输入端2、6脚（vC端），另一个探头接555的输出端3脚（Q1端）。
要求：观察示波器，画出波形；从示波器显示的波形测量脉冲参数tW1、tW2、VOH、VOL，并与理论值比较，计算T、f。
连接电路如下所示：实验所得图:图像分析：实际测量：tw1=686.6ms tw2=214.0ms VOH-VOL=4.24VT= tw1+ tw2=900.6msf=1/T=1.11Hz理论值：tw1=0.7*(100+100)*103*4.7*10-6 s =658mstw2=0.7*100*103*4.7*10-6 s =329ms2．用555定时器构成单稳态触发器，给定R=100K，C=5000p。
数字电路实验报告555定时器及应用
姓名：xxxxxxxxxxxxxxx学号：xxxxxxxxxx .学院：计算机与电子信息学院专业：计算机类.班级：xxxxxxxxxxxxxxxxxx时间：2019年10月18 日.指导教师：xxxxxxxx . 实验名称：555定时器及应用.一、实验目的1、熟悉掌握555定时器的基本工作原理及功能；2、掌握555定时器构成多谐震荡器的工作原理和使用方法；3、熟悉数字系统的分析和应用。
二、实验原理1、555定时器原理简介555定时器是共仪器、仪表、自动化装置、各种民用电器的定时器、时间延时器等电子控制电路用的时间功能电路，也可以做自激多谐振荡器、脉冲调制电路、脉冲相位调谐电路、脉冲丢失指示器、报警器以及单稳态、双稳态等各种电路，应用范围十分广泛。
（1）555定时器的特点①外部连接几个阻容元件，可以方便的构成施密特触发器、多谐振荡器和单稳态触发器等脉冲产生与整形回路。
②具有一定的输出功率，因此可直接驱动微电机、指示灯和扬声器等。
该器件有双极型和COMS型两类产品，双极型产品型号最后三位为555，COMS型产品型号最后四位为7555，它们的功能及外部引线排列完全相同。
③电源电压范围宽（3~18V），双极型的电源电压为5~15V，COMS型的电源电压为3~18V，能够提供与TTL及COMS型的数字电路兼容的逻辑电平。
（2）555定时器的电路结构及功能图6-1是555定时器的电路结构图和管脚排列图，它的八个引脚的名称及作用如下：1脚：芯片的地端2脚：芯片的触发输入端TR’（也叫低触发端）3脚：芯片的输出端4脚：芯片的复位端RD’5脚：芯片的控制电压输入Vco 6脚：芯片的阈值输入端TH（也叫高触发端）7脚：芯片的放电端DISC 8脚：芯片的电源Vcc图6-1（a）电路结构图（b）管脚排列图555定时器的电路结构图中，它由比较器C1和C2、基本RS触发器和集电极开路的放电三极管T D三部分组成。
V11（TH）是比较器C1的输入端，V12（TR’）是比较器C2的输入端，C1和C2的参考电压（电压比较的基准）V R1和V R2由V CC经三个5kΩ电阻分压给出。
《数字电路》555时基电路实验
《数字电路》555时基电路实验一、实验目的1、掌握555时基电路的结构和工作原理，学会对此芯片的正确使用。
2、学会分析和测试用555时基电路构成的多谐振荡器、单稳态触发器、R-S触发器等三种典型电路。
二、实验原理实验所用的555时基电路芯片为NE556，同一芯片上集成了二个各自独立的555时基电路，各管脚的功能简述如下（参见图12-1和图12-2）:，输出端OUT端呈低电平，DIS端导通。
TH：高电平触发端，当TH端电压大于2/3VCCTR：低电平触发端，当TR端电平小于1/3V CC时，输出端OUT端呈高电平，DIS端开断。
DIS：放电端，其导通或关断，可为外接的RC回路提供放电或充电的通路。
R：复位端，R=0时，OUT端输出低电平，DIS端导通。
该端不用时接高电平。
VC：控制电压端，VC接不同的电压值可改变TH、TR的触发电平值，其外接电压值，该端不用时，一般应在该端与地之间接一个电容。
范围是0～VCCOUT：输出端。
电路的输出带有缓冲器，因而有较强的带负载能力，可直接推动TTL、CMOS电路中的各种电路和蜂鸣器等。
：电源端。
电源电压范围较宽，TTL型为+5V～+16V，CMOS型为+3～+18V，本实验 VCC= +5V。
所用电压VCC芯片的功能如表12-1所示，管脚如图12-1所示，功能简图如图12-2所示。
表12-1图12-1 时基电路芯NE556管脚图图12-2 时基电路功能简图图12-3 测试接线图图12-4 多谐振荡电路555时基电路的应用十分广泛，在波形产生、变换、测量仪表、控制设备等方面经常用到。
采用555时基电路构成的多谐振荡器、单稳态触发器和R-S触发器的电路分别见图12-4、图12-6和图12-7。
由555时基电路构成的多谐振荡器的工作原理是：利用电容充放电过程中电容电压的变化来改变加在高低电平触发端的电平的变化，使555时基电路内RS触发器的状态置“1”、置“0”，从而在输出端获得矩形波。
555定时器的实验报告

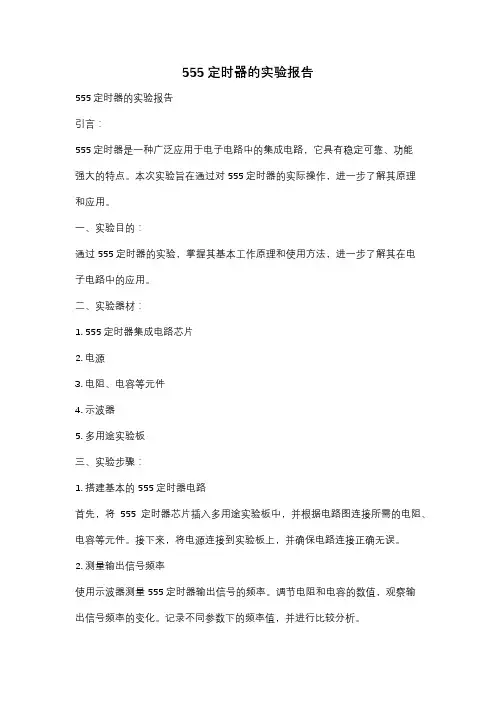

555定时器的实验报告555定时器的实验报告引言：555定时器是一种广泛应用于电子电路中的集成电路，它具有稳定可靠、功能强大的特点。
本次实验旨在通过对555定时器的实际操作，进一步了解其原理和应用。
一、实验目的：通过555定时器的实验，掌握其基本工作原理和使用方法，进一步了解其在电子电路中的应用。
二、实验器材：1. 555定时器集成电路芯片2. 电源3. 电阻、电容等元件4. 示波器5. 多用途实验板三、实验步骤：1. 搭建基本的555定时器电路首先，将555定时器芯片插入多用途实验板中，并根据电路图连接所需的电阻、电容等元件。
接下来，将电源连接到实验板上，并确保电路连接正确无误。
2. 测量输出信号频率使用示波器测量555定时器输出信号的频率。
调节电阻和电容的数值，观察输出信号频率的变化。
记录不同参数下的频率值，并进行比较分析。
3. 观察输出信号波形通过示波器观察555定时器输出信号的波形。
调节电阻和电容的数值，观察波形的变化。
分析不同参数对波形的影响，并记录观察结果。
4. 实现定时功能利用555定时器的稳定性和精确性，设计并实现一个简单的定时器电路。
通过调节电阻和电容的数值，设置所需的定时时间。
观察定时器的准确性和稳定性，并记录实验结果。
四、实验结果和分析：通过实验，我们得到了不同参数下555定时器输出信号的频率和波形。
实验结果表明，电阻和电容的数值对555定时器的工作频率和波形有较大的影响。
较大的电阻和电容数值将导致较低的频率和较长的周期，而较小的数值则会得到相反的结果。
此外，我们还实现了一个简单的定时器电路。
通过调节电阻和电容的数值，我们成功设置了所需的定时时间，并观察到定时器的准确性和稳定性。
这进一步证明了555定时器在电子电路中的实用性和可靠性。
五、实验总结：通过本次实验，我们深入了解了555定时器的工作原理和应用。
通过调节电阻和电容的数值，我们可以灵活地控制555定时器的输出频率和波形。
555定时器实验报告
555定时器实验报告555定时器实验报告引言：在电子学中，定时器是一种常见的集成电路，用于产生各种精确的时间延迟和脉冲信号。
其中，555定时器是最常用的一种，因其简单可靠而被广泛应用于各种电子设备中。
本文将介绍555定时器的基本原理、实验过程以及实验结果，并对其应用进行探讨。
一、555定时器的基本原理555定时器是一种集成电路，由比较器、RS触发器和放大器构成。
其工作原理是通过比较器的输出控制RS触发器的状态，从而产生稳定的方波信号。
555定时器有三个工作模式：单稳态、自由运行和双稳态。
单稳态模式下，输出信号为一次性的脉冲；自由运行模式下，输出信号为连续的方波；双稳态模式下，输出信号为两个稳定的状态。
根据外部电路的连接方式，可以实现不同的定时功能。
二、实验过程1. 准备实验材料：555定时器芯片、电阻、电容、开关、电源等。
2. 搭建实验电路：按照实验要求，将555定时器与其他元件连接在一起，形成一个完整的电路。
3. 设置实验参数：根据实验要求，选择合适的电阻和电容数值，并将它们连接到555定时器的相应引脚上。
4. 进行实验观测：将电源接通，观察555定时器的输出信号，并记录实验数据。
5. 分析实验结果：根据实验数据，分析555定时器的工作状态和输出特性。
6. 进一步实验：根据实验结果，可以尝试调整电阻和电容数值，观察输出信号的变化。
三、实验结果通过实验观测和数据记录，我们得到了如下实验结果：1. 当电阻和电容数值较大时，输出信号的频率较低，周期较长。
2. 当电阻和电容数值较小时，输出信号的频率较高，周期较短。
3. 当电阻和电容数值相等时，输出信号的占空比为50%。
4. 当电阻和电容数值不相等时，输出信号的占空比会发生变化。
四、555定时器的应用探讨555定时器作为一种常见的定时器，被广泛应用于各种电子设备中。
它的应用领域包括但不限于以下几个方面：1. 脉冲发生器：通过调整电阻和电容数值，可以产生不同频率和占空比的脉冲信号，用于驱动其他电路或设备。
555定时器的应用实验报告
555定时器的应用实验报告引言555定时器是一种广泛应用于电子电路中的集成电路，它具有稳定性高、成本低、可靠性强等特点。
在本次实验中，我们将通过实际操作，探索555定时器的应用。
实验材料•555定时器芯片•电阻•电容•LED灯•面包板•杜邦线•电源实验步骤第一步：搭建电路1.将555定时器芯片插入面包板中。
2.连接电阻和电容，以及其他所需元件。
具体连接方式如下所示：–将一个电阻的一端连接到芯片的引脚1（GND），另一端连接到引脚8（VCC）。
–将一个电阻的一端连接到引脚7（DIS），另一端连接到引脚8（VCC）。
–将一个电容的负极连接到引脚2（TRIG），正极连接到引脚6（THRES）。
–将一个电容的负极连接到引脚6（THRES），正极连接到引脚2（TRIG）。
–将一个电阻的一端连接到引脚6（THRES），另一端连接到引脚7（DIS）。
–连接LED灯，将正极连接到引脚3（OUT），负极连接到引脚1（GND）。
第二步：设置参数1.将电源连接到面包板上的合适位置，并打开电源。
2.调节电源电压为合适的数值，一般为5V。
3.根据实际需求，选择合适的电阻和电容值，并将其连接到电路中。
第三步：测试实验结果1.完成电路搭建后，按下555定时器芯片上的复位按钮，开始实验。
2.观察LED灯的亮灭情况，并记录下来。
3.根据实验结果，可以对555定时器的工作原理进行分析和解释。
结果分析根据实验结果，我们可以得出以下结论：1.当电容充电至阈值电压时，引脚3（OUT）输出高电平，LED灯亮起。
2.当电容放电至触发电压时，引脚3（OUT）输出低电平，LED灯熄灭。
3.通过调节电阻和电容的数值，可以改变LED灯亮灭的时间间隔。
结论通过本次实验，我们深入了解了555定时器的工作原理和应用。
通过调节电阻和电容的数值，我们可以实现不同的定时功能。
在实际应用中，555定时器被广泛用于计时器、脉冲发生器、频率分频器等电子电路中，具有重要的实际意义。
数字电子技术——555定时器的应用
4.讨论： 若 VCO 外接 ECC , t w 如何？
VC VC tw 2 VC tw ： VCC ECC 3
tw RC ln
R R
VTH TH V V TR TR
tw ln
VC VC 0
VI
7 6 2
8
555
4
3 5
VO O
C
一、占空比不可调的多谐振荡器
VCC
1、电路结构
R1
R2
7 6 2
8
555
4 3 5
0.01 F
VO
C
1
6.5.4 用555定时器接成多谐振荡器
一、占空比不可调的多谐振荡器
VCC
2、工作原理
R1
uo uOH TD 截止 C 充电 uc
刚接VCC， uc
0
R2
7 6 2
VTR
3 2 V E CC 3 CC
1 V ECC 1 CC 2 3 1 V ECC CC 保持 3 2 1 1 ECC 0 V 2 3
vo o
O O
tt
1 V V V V V V ECC CC 2 3
1/ 2ECC ECC
6.5.3 用555定时器接成单稳态触发器
Q
Q'
Qn1 功 能
S'
0 0 1 1
0 1 0 1
1 0 1
Qn
不允许
置0
置1 保持
3、各个组成部分的性能
(1) (2) (3) (4) (5) 电阻分压器 电压比较器 C1 ，C2 与非门构成的基本RS触发器 OC输出的三极管TD 输出缓冲级
数字电路实验（06）555定时器及其应用：多谐振荡器
数字电路实验（06）555定时器及其应⽤：多谐振荡器⼀.实验要求1.1.实验⽬的1. 熟悉多谐振荡器的实现流程；2. 掌握555定时器的使⽤⽅法；3. 掌握泰克⽰波器TBS1102的使⽤。
1.2.实验器材1. VCC2. Ground3. 普通电阻4. 普通电容5. 555定时器6. 泰克⽰波器TBS11021.3.实验原理555时基电路是⼀种将模拟功能与逻辑功能巧妙结合在同⼀硅⽚上的组合集成电路。
555定时器构成的多谐振荡器能⾃⾏产⽣矩形脉冲的输出，是脉冲产⽣（形成）电路，它是⼀种⽆稳电路。
1. 多谐振荡器电路组成在电路接通电源的瞬间，由于电容C来不及充电，电容电压Vc=0V，所以555定时器的输出状态为1，输出Vo为⾼电平。
同时，集电极输出端对地断开，电源Vcc对电容C充电，电路进⼊暂稳态I。
当电容电压Vc充到2/3Vcc时，输出Vo为低电平，同时集电极输出对地短路，电容电压随之通过集电极输出端放电，电路进⼊暂稳态II。
此后，电路周⽽复始地产⽣周期性的输出脉冲。
2. 振荡频率的估算电容充电时间T1。
电容充电时，时间常数τ1=(R1+R2)C，起始值Vc(0+)=1/3Vcc，最终值Vc(∞)= Vcc，转换值Vc(T1)=2/3Vcc，带⼊过渡过程计算公式进⾏计算，计算公式为：电容放电时间T2。
电容放电时，时间常数τ2=R2C，起始值Vc(0+)=2/3Vcc，终值Vc(∞)= 0，转换值Vc(T2)=1/3Vcc，代⼊RC过渡过程计算公式进⾏计算，计算公式为：T2=0.7R2C电路振荡周期T，计算公式为：T=T1+T2=0.7(R1+2R2)C电路振荡频率f，计算公式为：输出波形占空⽐q=T1/T，即脉冲宽度与脉冲周期之⽐，称为占空⽐。
计算公式为：q= T1/T=0.7(R1+R2)C/(0.7(R1+2R2)C)=( R1+R2)/( R1+2R2)⽤555定时器构成多谐振荡器的原理图如图1所⽰。
555定时器试验报告
电工电子实验报告555 集成定时器的应用一、实验目的1. 熟悉 555 定时器电路的工作原理。
2. 熟悉 555 时基电路逻辑功能的测试方法。
掌握用 555 定时器电路构成单稳态触发器，多谐振荡器，施密特触发器的方法和原理。
3. 了解定时器 555 的实际应用。
（做一个闪烁指示灯门铃）二、实验仪器与器材1 、数字逻辑实验箱 1 台2 、万用表 1 只`3 、双踪示波器 1 台4 、元器件： NE555、放光二极管、电阻、电容、扬声器、导线若干三、预习要求1 ．对照功能表熟悉 555 定时器各管脚及其功能。
2 阅读本实验的实验原理以及教材中有关单稳态触发器、多谐振荡器、施密特振荡器的内容。
3 ．根据原理图和给出的电路参数，画好单稳态触发器、多谐振荡器、施密特振荡器的电路图，估算实验结果。
4 ．了解 555 定时器的一般应用电路。
四、实验原理555 定时器是模拟—数字混合式集成电路，利用它可以方便地构成脉冲产生、整形电路和定时、延时电路。
具有功能强，使用灵活、方便等优点，在数字设备、工业控制、家用电器、电子玩具等许多领域都得到了广泛的应用。
集成定时器的产品主要有双极型和 CMOS 型两类，按集成电路内部定时器的个数又可分为单定时器和双定时器；双极型单定时器电路的型号为 555 ，双定时器电路的型号为 556 ，其电源电压的范围为 5～18V ； CMOS 单定时器电路的型号为 7555 ，双定时器电路的型号为 7556 ，其电源电压的范围为 2～18V 。
CMOS 型定时器的最大负载电流要比双极型的小，它们的功能和外引脚排列完全相同。
（一）、555 定时器的电路结构及其功能!图 4- １为 555 定时器的内部逻辑电路和外引脚图，从结构上看， 555 电路由 2 个比较器、 1 个基本 RS 触发器、 1 个反相缓冲器、 1 个集电极开路的放电晶体管和 3 个5kΩ电阻组成分压器组成。
图1-１ 555 逻辑电路图和引脚图图1-2 555的功能表典型应用1. 用 555 定时器构成单稳态触发器图1-2 为由 555 定时器和外接定时元件 R 、C 构成的单稳态触发器。
555集成定时器实验报告
555集成定时器实验报告555集成定时器实验报告引言：555集成定时器是一种非常常见的集成电路，广泛应用于各种电子设备中。
本实验旨在通过对555集成定时器的实际应用，深入了解其工作原理和性能特点，以及其在电子领域中的应用。
一、实验目的本实验旨在掌握555集成定时器的基本工作原理，了解其在定时和脉冲生成等方面的应用。
二、实验器材和材料1. 555集成定时器芯片2. 电阻、电容等元器件3. 示波器、数字万用表等实验仪器三、实验步骤1. 搭建基本的555集成定时器电路，包括电源电路、稳压电路等。
2. 将电路接入示波器和数字万用表，观察和测量相关信号。
3. 调节电路参数，观察和记录555集成定时器的工作状态和输出信号。
4. 根据实验结果，分析555集成定时器的工作原理和性能特点。
四、实验结果与分析通过实验观察和测量，我们得到了以下实验结果：1. 555集成定时器可以实现多种定时和脉冲生成功能，包括单稳态、多稳态、方波等。
2. 通过调节电阻和电容的数值，可以控制定时器的输出频率和占空比。
3. 555集成定时器的输出信号具有较高的稳定性和精确度。
4. 555集成定时器的工作电压范围较广，适用于不同的电子设备。
根据实验结果，我们可以得出以下结论：1. 555集成定时器是一种非常实用和可靠的电子元器件，广泛应用于各种电子设备中。
2. 通过调节电阻和电容的数值，可以实现不同的定时和脉冲生成功能，满足不同应用需求。
3. 555集成定时器的工作稳定性和精确度较高，适用于对时间精度要求较高的应用场景。
4. 555集成定时器的工作电压范围广泛，适用于不同的电子设备和电路设计。
五、实验总结通过本次实验，我们深入了解了555集成定时器的工作原理和性能特点，以及其在电子领域中的应用。
通过调节电阻和电容的数值，我们可以实现不同的定时和脉冲生成功能，满足不同的应用需求。
555集成定时器具有较高的工作稳定性和精确度，适用于对时间精度要求较高的场景。
555定时器及其应用实验报告
555定时器及其应用实验报告实验报告：555定时器及其应用摘要：本次实验主要介绍了555定时器的基本原理和应用。
通过实验，深入了解了555定时器的工作原理，并熟悉了其在电子电路中的应用。
1.引言2.原理555定时器的基本原理是通过耦合电容和电阻的组合产生不同的输出脉冲信号，实现定时功能。
其内部结构主要由电源控制电路、比较器、RS 触发器和输出级组成。
它有3个触发方式：1）单稳触发器（Monostable）；2）双稳触发器（Bistable）；3）多稳触发器（Astable）。
3.单稳触发器实验3.1实验目的通过实验，了解并验证单稳触发器的工作原理，以及555定时器的基本连接方式。
3.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源3.3实验步骤3.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。
3.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。
4.双稳触发器实验4.1实验目的通过实验，了解并验证双稳触发器的工作原理，以及555定时器的基本连接方式。
4.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源4.3实验步骤4.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。
4.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。
5.多稳触发器实验5.1实验目的通过实验，了解并验证多稳触发器的工作原理，以及555定时器的基本连接方式。
5.2实验材料与设备-555定时器芯片-电解电容-电阻-集成电路插座-万用表-示波器-示教电源5.3实验步骤5.3.1连接电路：按照实验指导书上的电路图，将555定时器、电解电容和电阻按照正确的连接方式连接在面包板上。
5.3.2验证实验：给555定时器上电，用示教电源调整输入电平，观察输出脉冲信号。
555定时器实验报告
555定时器实验报告一实验内容1 555定时器的动态和静态逻辑功能测试，动态测试要求输入为三角波，输出用数字示波器显示。
2 用555定时器设计一个数字定时器，每启动一次，电路产生一个5s左右的正脉冲。
、二实验条件555定时器，数字万用表，数字示波器，计算机电路基础实验箱，导线若干。
三实验原理1 静态测试555定时器的逻辑功能。
用动态的电压作为输入0~5V，产生这个变化电压电路如下图所示：电源为5V，A端接到555定时器的2号管脚。
测试电路连接方法：从图中1开始逆时针分别为1~8，其连接方法为：管脚 1 2 Vi 3 Vo 4连接GND 变化电压输入输出，万用表表笔测试悬空管脚 5 6 7 8连接悬空与2相连不接VCC0~5V输入变化、Vi（V）0.00 1.67 1.82 2.20 2.50 2.70 3.00 3.23 5.00 Vo（V）3.71 3.71 3.71 3.71 3.71 3.71 3.71 0.01 0.01二极管截止截止截止截止截止截止截止导通导通5~0V输入变化Vi（V）5.00 3.67 2.82 2.20 2.00 1.70 1.65 1.60 0.00Vo（V）0.01 0.01 0.01 0.01 0.01 3.71 3.71 3.71 3.71二极管导通导通导通导通导通截止截止截止截止从测试结果可以得到：输入电压由0~5V变化时，其跳变区域在输入电压，3.23V附近，输入电压由5~0V变化时，其跳变电压在1.7V附近。
电压变化趋势不一样，跳变电压也是不一样的。
2动态测试555定时器的逻辑功能。
其中电路连接方法与前面静态测试无异。
但是输入变为积分电路输出的三角波。
积分电路选用的电阻为100KΩ,电容选择为0.1uF连接，在电容器两端输出的波形为所需要的三角波。
其中测得555定时器的输入输出为：CH1为输入，CH2为输出。
其中波形参数为：项目CH1 CH2Min/Max(V) 0.20V/3.80V 0.00V/3.80V峰峰值 3.60V 3.80V周期/频率560us/1790Hz 560us/1790Hz占空比/脉宽0.196/110us合成后得到：用三角波动态测试得到：输入电压由小到大变化时，跳变电压为3.44V，由大到小变化时，跳变电压为1.64V。
555定时器实验原理
555定时器实验原理
555定时器是一种常用的集成电路，具有多种功能，包括定时、频率调制、脉冲宽度调制等。
其主要原理如下：
555定时器主要由比较器、RS触发器、RS锁存器和放大器组成。
其中比较器用于产生比较电平，RS触发器用于产生基准
电平，RS锁存器用于存储当前状态，放大器用于输出。
当555定时器处于复位状态时，RS触发器的S和R输入都为
低电平，输出Q处于低电平状态。
这时，放大器输出的电平
为高电平。
当外部触发器触发555定时器时，触发器的S输入为低电平，
R输入为高电平，触发器的输出Q会翻转为高电平。
同时，
RS锁存器的输出Q也会翻转为高电平，并锁存该状态。
然后，555定时器的比较器开始工作，比较器会比较两个电平：低电平和高电平。
当外部触发器触发时，比较器的低电平电压会逐渐上升，直到达到高电平电压时，比较器输出的电平会翻转。
此时，放大器的输出电平会翻转为低电平，同时RS锁存器的
输出Q也会翻转为低电平。
接着，555定时器会开始计时。
在计时过程中，当计时器的电平上升到一定值时，比较器会再次输出一个高电平电压，导致放大器的输出电平再次翻转为高电平。
同时，RS锁存器的输出Q也会翻转为高电平，从而结
束计时。
总的来说，555定时器的实验原理是通过外部触发器触发后，比较器和锁存器的工作来实现计时功能。
555定时器实验.
555
施密特触发器
二、设计性实验
1. 实验目的
掌握555定时器的应用、设计和调试方法。
2. 实验题目
1）用555定时器设计一个十分频器，输入频率为 10kHz，幅度为 3V的脉冲信号，输出为1kHZ。 实验内容和要求： ① 设计电路，选取元器件，按设计电路接成实验电路。 器观察输入输出频率，记录所测数据，画出波形图。
实验内容和要求：
①设计电路，选取元器件，并接成实验电路。
②用发光二极管和压电陶瓷鸣片进行过电压、欠电压时的
声光报警，调试参数达到设计要求。 4）用555电路设计一个音频信号发生器，要求其振荡频率 在 3—10kHz范围内可调。 ①设计电路，选取元器件，并接成实验电路。 ②记录所测数据，画出波形图。
用示波器观察输入输出频率，记录所测数据，画出 波形图。 2）用555定时器设计一个楼梯灯的开关控制电路， 要求上下楼梯口均有一个灯开关，无论上楼或下楼 只要一下灯开关即可点亮2min。实验内容和要求： ①设计电路，选取元器件，并接成实验电路。 ②路灯用发光二极管代替，调试参数达到设计要 求。 3）设计一个过欠压（电压）声光报警电路，电路正 常工作电压为5V,要求当电压超过5.5V（过电压）和 低于4.5V（欠电压）时都要报警。
5）设计一个救护车.5s。 ①设计电路，选取元器件，并接成实验电路。 ②调试电路，用实验手段调试出理想的频率。还可以根据 此电路调出警车的警笛声。 ③整理实验数据，确定参数，并用示波器测出比较准确的 频率。
实验内容和要求
（1）对实验题目 1）按图所示框图设计实验电路，安装调试该电 路，加入脉冲信号，用示波器观察输出波形。 （2）对实验题目 2）根据要求设计电路，按所设计好的电路接线 ，加入100kHz的时钟信号对直流0-5V电压进行采样，通过数码管进 行显示，记录转换后的十六进制数，并作输入输出关系曲线。 （3）对实验题3）根据题目要求设计电路，按此电路安装调试， 分别改变各输入量，观测输出结果。
555定时器实验报告总结
555定时器实验报告总结一、引言555定时器是一种常用的集成电路，具有多种功能和应用。
本实验旨在通过实验操作，掌握555定时器的基本原理和使用方法，以及了解其在电子电路中的应用。
二、实验原理555定时器是一种可编程集成电路，可以产生脉冲信号、方波信号和三角波信号等多种输出波形。
其内部结构包括比较器、RS触发器和输出级等组成。
当输入信号达到设定阈值时，比较器将输出高电平信号使RS触发器翻转，并将输出信号送至输出级进行放大。
当输入信号下降到另一个阈值时，比较器将输出低电平信号使RS触发器再次翻转，并将输出信号送至输出级进行放大。
这样就可以产生周期性的正弦波、方波和三角波等各种波形。
三、实验步骤1.准备工作：检查实验仪器是否正常，准备好所需元件。
2.搭建电路：按照实验图纸搭建555定时器电路。
3.调试参数：根据需要调整R1、R2、C1等元件参数，以得到所需的输出波形。
4.测试结果：用示波器测试输出波形，并记录实验数据。
5.分析结果：根据实验数据分析电路性能，确定是否符合预期要求。
四、实验结果通过本次实验，我们成功搭建了555定时器电路，并得到了正弦波、方波和三角波等多种输出波形。
在调试参数过程中，我们发现改变R1、R2和C1等元件参数可以对输出波形的频率和幅度产生显著影响。
在测试输出波形时，我们发现所得到的实验数据与理论值基本一致，证明了电路性能符合预期要求。
五、实验应用555定时器广泛应用于各种电子电路中，如计时器、闪烁灯、报警器等。
其中最常见的应用是脉冲宽度调制（PWM）技术，在直流电机控制、LED驱动等领域有着重要作用。
六、结论通过本次实验，我们深入了解了555定时器的基本原理和使用方法，并成功搭建了相应的电路进行调试和测试。
同时还了解到了其在各种电子电路中的应用，并对其未来发展前景进行了展望。
这些都为我们今后在相关领域的学习和实践提供了重要的参考和指导。
数字电路实验555定时电路的应用
电子实验室
2012-12-1
实验目的
（1）熟悉基本定时电路的工作
原理。 （2）掌握用555定时电路组成 其他应用电路的方法。
1
2012-12-1
实验内容
（1）用555定时电路组成多谐振荡器，且频 率为1KHz。（给定电容值0.01uF）用示波 器观察波形，测量参数。 （2）用555定时电路组成单稳态电路，输入 脉 冲 信 号 频 率 为 5 0 0 Hz。 暂 态 时 间 为 0.5ms~1.5ms可调。用示波器观察波形，测 量参数。 提高： 用555定时电路设计一个可模拟救护 车音响的报警电路，其主振高频频率约为 800Hz，低频频率约为300Hz，控制频率为 1Hz。
2012-12-1
2
实验器件
NE555集成芯片 等
电阻 电容
喇叭
3
2012-12-1
NE555
Vcc D TH CO
8 1
பைடு நூலகம்7 2
6 3
5 4
NE555
GND T R OUTR
4
2012-12-1
555内部结构图
8 UCC 5KΩ + 5KΩ + 5KΩ 1 地 C2 Uc2 S Q T 7 放电 C1 Uc1 R Q 倒相 放大 缓冲 输出 3 输出 控制电压输入 5 阈值输入 6 UI1 触发输入 2 UI2
2012-12-1
4 复位
555构成多谐振荡器
R0 R1 7 2 R2 6 C2 C1 1 555 8 4 3 5 Ucc
Uo
2012-12-1
注意问题
Vi VO
单稳态 触发器
VC
2012-12-1
555定时器及其应用实验报告
555定时器及其应用实验报告引言：555定时器是一种集成电路，广泛应用于定时、脉冲、频率调制、频率分割和频率测量等领域。
本文将介绍555定时器的基本原理和实验过程，并探讨其在电子领域中的应用。
一、555定时器的基本原理555定时器是一种多功能集成电路，由比较器、RS触发器、RS锁存器和电压比较器等组成。
它的工作基于门电路的触发与复位过程，实现了不同的定时功能。
二、555定时器的工作模式555定时器有三种基本工作模式：单稳态、自由运行和串接。
在单稳态模式下，555定时器输出一个脉冲宽度可调的方波信号；在自由运行模式下，它输出一个连续变化的方波信号；在串接模式下，多个555定时器可以通过级联实现更复杂的定时功能。
三、实验过程为了验证555定时器的工作原理，我们进行了以下实验：1. 准备实验所需材料：555定时器芯片、电容、电阻等。
2. 连接电路：按照电路图将555定时器与其他元件连接起来。
3. 设置参数：根据实验要求调整电容和电阻的数值。
4. 运行实验：给电路通电，观察555定时器输出的信号波形。
5. 记录实验结果：记录实验过程中观察到的波形变化和参数调整情况。
四、实验结果与分析通过实验，我们观察到555定时器的输出信号波形随着电容和电阻数值的变化而改变。
通过调整电容和电阻的数值，我们可以控制输出信号的频率和占空比。
这证明了555定时器的可靠性和灵活性。
五、555定时器的应用555定时器在电子领域中有广泛的应用，以下是一些典型的应用场景：1. 脉冲生成：通过调整电容和电阻的数值，可以产生不同频率的脉冲信号，用于驱动其他电路或触发器件。
2. 方波发生器：通过在555定时器中添加元件，如电容和电阻，可以实现方波信号的产生和调节。
3. 时钟电路：555定时器可以用作时钟电路的基础元件，用于控制其他电子设备的定时功能。
4. 脉宽调制：通过调整电容和电阻的数值，可以实现脉宽调制功能，用于控制电子设备的输出功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验十一 555定时器
一、实验目的
1.了解集成定时器的电路结构和引脚功能。
2. 熟悉集成定时器的典型应用。
二、实验原理
集成定时器是一种模拟，数字混合型的中规模集成电路，只要外接适当的电阻电容等元件，可方便地构成单稳态触发器、多谐振荡器和施密特触发器等脉冲产生或波形变换电路。
定时器有双极型和CMOS两大类，结构和工作原理基本相似。
通常双极型定时器具有较大的驱动能力，而CMOS定时器则具有功耗低，输入阻抗高等优点。
国产定时器5G1555与国外555类同，可互换使用。
图11—1(a)、(b)为集成定时器内部逻辑图及引脚排列，表11—1为引脚名。
(a) (b)
图11—1
从定时器内部逻辑图可见，它含有两个高精度比较器A1、A2，一个基本RS触发器及放电晶体管V。
比较器的参考电压由三只5KΩ的电阻组成的分压提供，它们分别使比较A1的同相输入端和A2的反相输入端的电位为2/3U CC和1/3U CC，如果在引脚5(控制电压端U C)外加控制电压，就可以方便的改变两个比较器的比较电平，若控制电压端5不用时需在该端与地之间接入约0.01μF的电容以清除外接干扰，保证参考电压稳定值。
比较器A1的反相输入端接高触发端V B(脚6)，比较器A2的同相输入端低触发端T L(脚2)，T H和T L控制两个比较器工作，而比较器的状态决定了基本RS触发器的输出，基本RS触发器的输出一路作为整个电路的输出(脚3)，另一种接晶体管V的基极控制它的导通与截止，
当V导通时，给接于脚7的电容提供低阻放电通路。
集成定时器的典型应用
1. 单稳态触发器
单稳态触发器在外来脉冲作用下，能够输出一定幅度与宽度的脉冲，输出脉冲的宽度就是暂稳态的持续时间t w。
图11—2为由555定时器和外接定时元件R T、C T构成的单稳态触发器。
触发信号加于低触发端(脚2)，输出信号u o由脚3输出。
(a) (b)
图11—2
在u i端未加触发信号时，电路处于初始稳态，单稳态触发器的输出u o为低电平。
若在u i端加一个具有一定幅度的负脉冲，如图11—2(b)所示，于是在2端出现一个尖脉冲，使该端电位小于1/3U CC从而使比较器A2触发翻转，触发器的输出u o从低电平跳变为高电平，暂稳态开始。
电容C T开始充电，u CT按指数规律增加，当u CT上升到2/3U CC时，比较器A1翻转，触发器的输出u o从高电平返回低电平，暂稳态终止。
同时内部电路使电容C T放电，u CT迅速下降到零，电路回到初始稳态，为下一个触发脉冲的到来作好准备。
暂稳态的持续时间t w决定于外接元件R T、C T的大小
t w=1.1R T C T
改变R T、C T可使t w在几个微秒到几十分钟之间变化。
C T尽可能选得小些，以保证通过T很快放电。
2. 多谐振荡器
和单稳态触发器相比，多谐振荡器没有稳定状态，只有两个暂稳态，而且无须用外来触发脉冲触发，电路能自动交替翻转，使两个暂稳态轮流出现，输出矩形脉冲。
表11—1
图11—4所示为由555定时器和外接元件R A 、R B 、C 构成的多谐振荡器，脚2和脚6直接相连，它将自激发，成为多谐振荡器。
外接电容C 通过R A +R B 充电，再通过R B 放电在这种工作模式中，电容C 在1/3U CC 和2/3U CC 之间充电和放电，其波形如图11—4(b)所示。
充电时间(输出为高态) t 1=0.693(R A +R B )C 放电时间(输出为低态) t 2=0.693R B C 周期
T=t 1+t 2=0.693(R A +2R B )C 振荡频率
(a) (b)
图11—3
3. 施密特触发器
f= =
1 1.43 T (R A ＋2R B )C
图11—6为由555定时器及外接阻容元件构成的施密特触发器。
图11—6 图11—7 图11—8 设被变换的电压u s为正弦波，其正半周通过二极管D同时加到555定时器的2
脚和6脚，u i为半波整流波形。
当u i上升到U CC时，u o从高电平变为低电平；当
u i下降到1/3U CC时，u o又从低电平变为高电平，图11—7示出了u s、u i、u o的波形图。
可见施密特触发器的接通电位U T+为U CC，断开电位U T-为1/3U CC，
U T+ - U T =2/3U CC - 1/3U CC = 1/3U CC
，电压传输特性如图11—8所示。
三、实验设备与器件
1. EEL—08组件
2. 示波器
3. 信号源及频率计
4. EEL—07组件
5. 集成定时器5G1555×2
四、实验内容
1. 单稳态触发器
(1)按图11—2连接实验线路
U CC接＋5V电源，输入信号u i由单次脉冲源提供，用双踪示波器观察并记录u i、u c、u o波形，标出幅度与暂稳时间。
(2)将C T改为0.01 ，输入端送1KH z连续脉冲，观察并记录u i、u c、u o波形，标出幅度与暂稳时间。
2. 多谐振荡器
按图11—4连接实验电路。
用示波器观察并记录u o，u o波形，标出幅度和周期。
3. 施密特触发器
按图11—6连接实验线路。
(1)输入信号u s由信号源提供，予先调好u s频率为1KH z，接通+U CC(5V)电源后，逐渐加大u s幅度，并用示波器观察u s波形，直至u s峰峰值为5V左右。
用示波器观察并记录u s、u i、u o波形，标出u o的幅度、接通电位U T+、断开电位U T-及回差电压∆U。
(2)观察电压传输特性。
4. 模拟声响电路。
用两片555定时器构成两个多谐振荡，如图11—9所示。
调节定时元件，使振荡器I振荡频率较低，并将其输出(脚3I)接到高频振荡器II的电压控制端(脚5II)，则当振荡器I输出高电平时，振荡器II的振荡频率较低，当I输出低电平时，II的振荡频率高，从而使II的输出端(脚3II)所接的相声器发出“嘟、嘀……”的间歇响声。
按图11—9接好实验线路，调换外接阻容元件，试听音响效果。
图11—9
五、实验报告
1. 定量画出实验所要求记录的各点波形。
2. 整理实验数据，分析实验结果与理论计算结果的差异，并进行分析讨论。
六、预习要求
1. 列出实验中要求的数据、波形表格。
2. 在单稳电路中，若R T=330K C T=4.7μ则t w=
R T=330K C T=0.01μ则t w=
3. 单稳电路的输出脉冲宽度t w大于触发信号的周期将会出现什么现象？
4. 根据实验2所给的电路参数，计算多谐振荡器的
t1= t2= T=
5. 施密特触发器实验中，为使u o为方波，u s峰峰值至少为多少？
6. 如何用示波器观察施密特触发器的电压传输特性？注：CC7555逻辑功能与管脚排列与5G1555相同，可互换使用。
