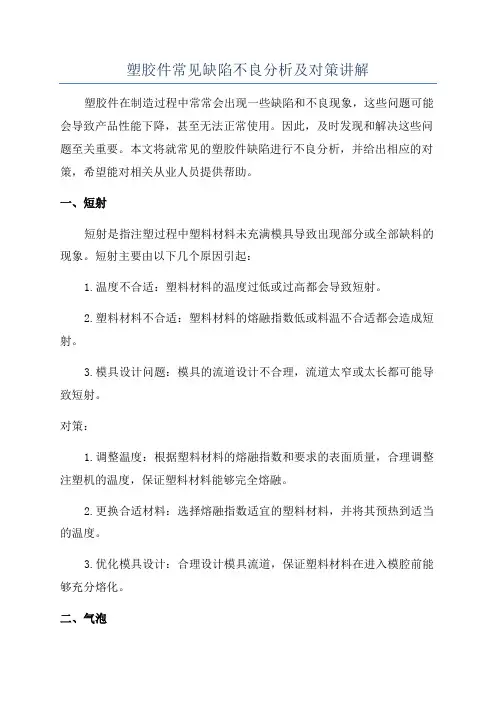

塑胶件常见缺陷不良分析及对策讲解

塑胶件常见缺陷不良分析及对策讲解

塑胶件常见缺陷不良分析及对策讲解塑胶件在制造过程中常常会出现一些缺陷和不良现象,这些问题可能会导致产品性能下降,甚至无法正常使用。

因此,及时发现和解决这些问题至关重要。

本文将就常见的塑胶件缺陷进行不良分析,并给出相应的对策,希望能对相关从业人员提供帮助。

一、短射短射是指注塑过程中塑料材料未充满模具导致出现部分或全部缺料的现象。

短射主要由以下几个原因引起:1.温度不合适:塑料材料的温度过低或过高都会导致短射。

2.塑料材料不合适:塑料材料的熔融指数低或料温不合适都会造成短射。

3.模具设计问题:模具的流道设计不合理,流道太窄或太长都可能导致短射。

对策:1.调整温度:根据塑料材料的熔融指数和要求的表面质量,合理调整注塑机的温度,保证塑料材料能够完全熔融。

2.更换合适材料:选择熔融指数适宜的塑料材料,并将其预热到适当的温度。

3.优化模具设计:合理设计模具流道,保证塑料材料在进入模腔前能够充分熔化。

二、气泡气泡是指塑胶件表面或内部出现的小气孔或气泡。

气泡可能导致产品外观不良或性能下降。

气泡的产生主要有以下几个原因:1.塑料材料中含有挥发性成分:一些塑料材料中含有挥发性成分,如果注塑温度过高,这些挥发性成分就会挥发出来形成气泡。

2.模具表面不洁净:如果模具表面不干净或有油污等杂质,气泡就会在塑料注入过程中被吸附在塑料中形成。

3.注塑机压力过高:注塑机压力过高会导致空气被压进模具中,形成气泡。

对策:1.调整注塑温度:根据塑料材料的特性,合理调整注塑温度。

温度过高易导致气泡产生,温度过低则容易短射。

2.模具清洁:保持模具表面干净,定期对模具进行清洗,去除杂质和油污。

3.控制注塑机压力:根据塑料材料的特性和模具的要求,合理控制注塑机的压力,避免空气进入模具。

三、热处理不当塑胶件经过热处理后,如果处理不当,可能导致产品性能下降或出现变形等问题。

常见的热处理问题有:1.温度不合适:热处理时,温度不合适会导致产品硬度不均匀或过硬。

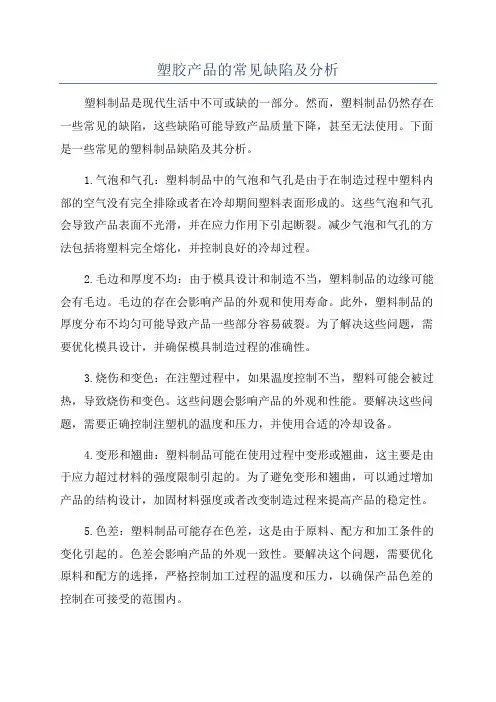

塑胶产品的常见缺陷及分析

塑胶产品的常见缺陷及分析

塑胶产品的常见缺陷及分析塑料制品是现代生活中不可或缺的一部分。

然而,塑料制品仍然存在一些常见的缺陷,这些缺陷可能导致产品质量下降,甚至无法使用。

下面是一些常见的塑料制品缺陷及其分析。

1.气泡和气孔:塑料制品中的气泡和气孔是由于在制造过程中塑料内部的空气没有完全排除或者在冷却期间塑料表面形成的。

这些气泡和气孔会导致产品表面不光滑,并在应力作用下引起断裂。

减少气泡和气孔的方法包括将塑料完全熔化,并控制良好的冷却过程。

2.毛边和厚度不均:由于模具设计和制造不当,塑料制品的边缘可能会有毛边。

毛边的存在会影响产品的外观和使用寿命。

此外,塑料制品的厚度分布不均匀可能导致产品一些部分容易破裂。

为了解决这些问题,需要优化模具设计,并确保模具制造过程的准确性。

3.烧伤和变色:在注塑过程中,如果温度控制不当,塑料可能会被过热,导致烧伤和变色。

这些问题会影响产品的外观和性能。

要解决这些问题,需要正确控制注塑机的温度和压力,并使用合适的冷却设备。

4.变形和翘曲:塑料制品可能在使用过程中变形或翘曲,这主要是由于应力超过材料的强度限制引起的。

为了避免变形和翘曲,可以通过增加产品的结构设计,加固材料强度或者改变制造过程来提高产品的稳定性。

5.色差:塑料制品可能存在色差,这是由于原料、配方和加工条件的变化引起的。

色差会影响产品的外观一致性。

要解决这个问题,需要优化原料和配方的选择,严格控制加工过程的温度和压力,以确保产品色差的控制在可接受的范围内。

综上所述,塑料制品的常见缺陷包括气泡和气孔、毛边和厚度不均、烧伤和变色、变形和翘曲以及色差。

这些缺陷可能导致产品质量下降,影响外观和性能。

为了解决这些问题,需要优化模具设计、加强原料和配方的控制,严格控制加工过程中的温度和压力。

只有通过严格的质量控制,才能生产出高质量的塑料制品。

塑胶件常见缺陷及原因分析

塑胶件常见缺陷及原因分析

塑胶件常见缺陷及原因分析塑胶件是一种广泛应用于各个领域的制品,如电子、汽车、家电、医疗等行业。

然而,塑胶件在生产过程中很容易出现一些常见缺陷,这些缺陷可能会影响产品的使用性能和质量。

因此,了解这些常见缺陷及其原因是很重要的,可以帮助我们更好地预防和解决这些问题。

下面是几种常见的塑胶件缺陷及其原因分析:1.短射:短射是指在注射成型过程中,塑料材料未能充满模具腔体的情况。

造成短射的原因可能是注射速度过快,或者注射压力不足。

此外,模具设计或制造不当也可能导致短射现象。

2.气泡:气泡是塑胶件表面或内部出现的空腔,对产品的外观和力学性能有很大影响。

气泡的产生通常是由于塑料材料内部存在气体或水分,而在注射成型过程中被加热而膨胀形成。

此外,注射成型机的设定参数不正确,如注射压力或速度过高,也会导致气泡的产生。

3.烧焦:烧焦是指在注射成型过程中,塑料材料出现过热而烧焦的现象。

这通常是由于注射温度过高或注射时间过长造成的。

此外,模具内部温度不均匀,或者模具表面有污染物,也会导致烧焦现象发生。

4.翘曲:翘曲是指塑胶件在成型后出现的形状变形问题,通常是由于塑料材料受到不均匀的冷却而引起的。

这可能是由于注射成型机的冷却系统设计不合理,或注射压力过高导致的。

5.流痕:流痕是指塑胶件表面出现的细长痕迹,通常是由于注射过程中塑料材料的流动受到阻碍而造成的。

这可能是由于注射速度过快,或模具通道设计不合理导致的。

6.缩水:缩水是指塑胶件在成型后出现尺寸缩小的现象。

这可能是由于塑料材料在冷却后收缩所致。

此外,注射成型机的注射温度或冷却时间不合适,也会导致塑胶件尺寸缩水。

针对以上常见缺陷,我们可以采取一些措施来预防和解决这些问题。

首先,合理设计模具,考虑到塑料流动性和冷却效果,以减少缺陷的产生。

其次,在注射成型过程中,选择合适的注射参数,如温度、速度和压力等,以确保塑料材料充满模具腔体。

此外,定期清洗和维护注射成型机和模具,以避免污染物对塑胶件质量的影响。

塑胶注塑不良的分析以及处理措施

塑胶注塑不良的分析以及处理措施

尺寸标准
对比设计图纸,检查塑胶制品的关键 尺寸是否在允许的公差范围内。
性能标准
根据塑胶制品的具体用途,评估其物 理性能和化学性能是否满足使用要求 。
安全标准
确保塑胶制品在使用过程中不会对人 体造成伤害,符合相关国家和地区的 法律法规。
检测与评估工具
放大镜
用于观察塑胶制品的细 微缺陷。
卡尺
用于测量塑胶制品的尺 寸。
注射压力、温度、时间等参数设置不合理, 影响塑料的流动和成型。
塑料材料问题
塑料材料性能不佳,如收缩率大、流动性差 等,导致成型不良。
模具保养不当
模具保养不善,如清洁不彻底、润滑不足等 ,影响塑料的流动和成型。
02
塑胶注塑不良的检测与评估
检测方法
目视检测
通过观察塑胶制品的外观,检 查是否存在缺料、缩水、气泡
02
塑胶注塑不良的原因多种多样,如模 具设计不合理、塑料材料选择不当、 注塑工艺参数设置不正确等。针对不 同类型的不良现象,需要采取不同的 处理措施。本文对各种不良现象进行 了分类和总结,并详细介绍了相应的 处理方法,有助于提高生产效率和产 品质量。
03
本文还对塑胶注塑技术的发展趋势进 行了展望。随着科技的不断发展,新 型塑料材料和加工技术不断涌现,注 塑技术将朝着高效、环保、智能化的 方向发展。未来,注塑技术将更加注 重节能减排、提高生产效率、降低成 本等方面,为工业生产带来更多的便 利和效益。
案例三:某产品内部气孔问题
总结词
内部气孔是指产品内部存在大小不一的气孔,影响产品的机械性能和外观。
详细描述
气孔通常分布在产品内部,形状不规则。可能的原因包括塑料原料中含有水分或挥发性物质、模具排气不良、塑 料熔体流动不均匀等。

塑胶常见不良及解决方法

塑胶常见不良及解决方法

塑胶常见不良及解决方法塑胶是一种常见的材料,广泛应用于各种行业和领域。

然而,由于塑胶的特性以及制造过程中的一些问题,常常会出现一些不良现象。

本文将重点介绍一些常见的塑胶不良及其解决方法。

1.氣泡:塑膠制品中常見的一種不良現象是氣泡,這會在成品表面或内部形成小气囊。

气泡的形成是由于塑胶熔融时含有的空气或挥发物没有充分释放出来。

解决方法包括降低加工温度、增加熔体压力、增加注射速度和使用抗气泡添加剂等。

2.热胀冷缩:塑胶制品在温度变化下会发生热胀冷缩,导致尺寸变化。

这可能会导致配件无法正常连接或安装。

为了解决这个问题,可以采用材料改性或加工工艺改进,如增加冷却时间、降低注射温度等。

3.白化:白化是指塑胶制品表面或内部出现白色斑点或条纹。

这种现象通常是由于塑胶在注射过程中发生气泡聚集或制品未达到均匀熔融所致。

解决方法包括优化注射工艺、增加熔体压力、使用抗白化添加剂等。

4.热裂纹:热裂纹是指在塑胶产品成型过程中出现的裂纹现象。

这通常是由于塑胶在成型过程中存在过大的应力集中,导致塑胶产生裂纹。

解决方法包括改变模具设计、增加冷却时间、预混塑胶料等。

5.变色:变色是指塑胶制品在使用或储存过程中出现颜色变化。

这可能是由于塑胶材料受到光、热、氧化等外界因素的影响所致。

解决方法包括选择适当的防褪色添加剂、合理储存塑胶制品等。

6.毛刺:毛刺是指塑胶制品表面出现不平整、刺状的小颗粒。

这通常是由于模具表面不平整或注射工艺不当所导致的。

解决方法包括优化模具设计、控制注射压力、调整注射速度等。

7.缩水:缩水是指塑胶制品在冷却过程中发生体积收缩。

这可能导致尺寸偏离设计要求。

解决方法包括优化塑胶成型工艺、增加冷却时间和选择合适的材料等。

8.潜伏期延长:有些塑胶在使用一段时间后会发生不良现象,如变形、断裂等。

这可能是由于塑胶受到环境因素、应力或热老化的影响导致的。

解决方法包括选择合适的材料、控制加工温度、降低应力等。

总结起来,塑胶制品的不良现象可能是由于材料、工艺或环境等多种因素造成的。

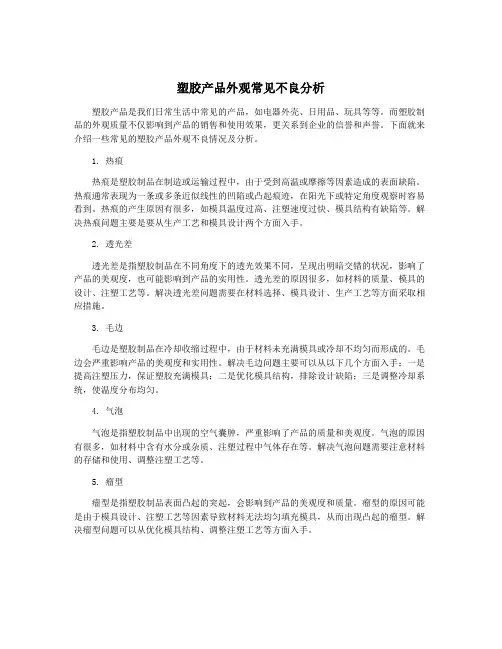

塑胶产品外观常见不良分析

塑胶产品外观常见不良分析

塑胶产品外观常见不良分析塑胶产品是我们日常生活中常见的产品,如电器外壳、日用品、玩具等等。

而塑胶制品的外观质量不仅影响到产品的销售和使用效果,更关系到企业的信誉和声誉。

下面就来介绍一些常见的塑胶产品外观不良情况及分析。

1. 热痕热痕是塑胶制品在制造或运输过程中,由于受到高温或摩擦等因素造成的表面缺陷。

热痕通常表现为一条或多条近似线性的凹陷或凸起痕迹,在阳光下或特定角度观察时容易看到。

热痕的产生原因有很多,如模具温度过高、注塑速度过快、模具结构有缺陷等。

解决热痕问题主要是要从生产工艺和模具设计两个方面入手。

2. 透光差透光差是指塑胶制品在不同角度下的透光效果不同,呈现出明暗交错的状况,影响了产品的美观度,也可能影响到产品的实用性。

透光差的原因很多,如材料的质量、模具的设计、注塑工艺等。

解决透光差问题需要在材料选择、模具设计、生产工艺等方面采取相应措施。

3. 毛边毛边是塑胶制品在冷却收缩过程中,由于材料未充满模具或冷却不均匀而形成的。

毛边会严重影响产品的美观度和实用性。

解决毛边问题主要可以从以下几个方面入手:一是提高注塑压力,保证塑胶充满模具;二是优化模具结构,排除设计缺陷;三是调整冷却系统,使温度分布均匀。

4. 气泡气泡是指塑胶制品中出现的空气囊肿,严重影响了产品的质量和美观度。

气泡的原因有很多,如材料中含有水分或杂质、注塑过程中气体存在等。

解决气泡问题需要注意材料的存储和使用、调整注塑工艺等。

5. 瘤型瘤型是指塑胶制品表面凸起的突起,会影响到产品的美观度和质量。

瘤型的原因可能是由于模具设计、注塑工艺等因素导致材料无法均匀填充模具,从而出现凸起的瘤型。

解决瘤型问题可以从优化模具结构、调整注塑工艺等方面入手。

塑胶件常见缺陷及原因分析

塑胶件常见缺陷及原因分析

塑胶行业-塑胶件常见缺陷塑胶件常见缺陷;1.塑胶成品缺陷;粘模(扯模):制品的柱筋及细少多型腔件,在脱模后;力偏大,或模具局部粗糙等因素导致;缺料(填充不足):制品结构与所设计的形状结构不符;充满,常产生于制品的柱,孔或薄胶位以及离入水口较;力不够,模温不足,骨位过薄,局部有油或排气不够(;充满;多胶:制品结构与所设计的形状结构不符,局部多出胶;间凸起,指甲可感觉到;缩水:制品表面塑胶件常见缺陷1.塑胶成品缺陷粘模(扯模):制品的柱筋及细少多型腔件,在脱模后未能脱模而粘附在模具相应位置因成型压力偏大,或模具局部粗糙等因素导致。

缺料(填充不足):制品结构与所设计的形状结构不符,局部胶位不满足,短少,塑件未能完全充满,常产生于制品的柱,孔或薄胶位以及离入水口较远的部位,因成型压力不够,模温不足,骨位过薄,局部有油或排气不够(困气)导致胶位不能填充满。

多胶:制品结构与所设计的形状结构不符,局部多出胶位,或塑件表面有点状物,四周凹陷中间凸起,指甲可感觉到。

通常由模具成型面碰,崩缺,损伤及细小型芯顶针移位或断掉导致.缩水:制品表面因成型时,冷却硬化收缩,产生的肉眼可见凹坑或窝状现象称为“缩水”。

制品结构的较厚胶位如骨位,柱位等对应表面,因成型压力不足,保压及射胶时间偏短,或模温偏高,而导致因局部收缩偏大而造成.夹水纹(熔接痕): 熔胶在模腔内流动中分流后再汇合时不充分,不能完全熔合,冷却后在塑件表面形成的线状痕迹和线状熔接缝,模温偏低,料温偏低,制品局部偏薄或模具有粗大型芯及材料流动性不好等都会导致夹水纹的产生,温度及困气也对其有最大影响。

烘印(光影):制品结构的厚薄胶位在熔胶流动时受阻改变方向而形成的光泽不一致的现象,通常在水口周围,塑件表面呈光泽度不够,颜色灰蒙。

制品结构的薄胶位,止口位,扣位与周围过渡断差明显,原料流动性差,成型料温、模温偏低或射胶压力速度太大,模具排气不良,啤塑压力过高皆易产生烘印。

塑胶件常见缺陷产生的原因及解决方法

塑胶件常见缺陷产生的原因及解决方法

塑胶件常见缺陷产生的原因及解决方法1.原材料质量问题:塑胶件常见的原材料问题包括原材料中含有杂质、原料失效、原料配比不正确等。

这些问题会导致塑胶件的质量下降和性能降低。

解决方法是对原材料进行严格的检验和筛选,确保原材料的纯度和质量。

2.模具设计问题:模具设计不合理可能导致塑胶件的缺陷,例如模具壁厚不均匀、模腔表面粗糙等。

解决方法是对模具进行合理设计,确保模具的结构和尺寸满足产品要求,并提高模具的制造工艺和加工精度。

3.注塑工艺问题:注塑过程中的工艺参数设置不当会导致塑胶件出现缺陷,例如温度不稳定、压力不均匀、注射速度过快等。

解决方法是优化注塑工艺参数,确保温度、压力、速度等参数的稳定和均匀。

4.模具磨损和损坏:长时间使用会导致模具磨损和损坏,影响塑胶件的质量和外观。

解决方法是加强模具的保养和维护,定期进行模具清洁和润滑,并进行必要的修复和更换。

5.后道工艺问题:塑胶件的后道加工也可能引发缺陷,例如焊接不牢固、喷涂不均匀等。

解决方法是加强后道工艺的控制,提高工艺的稳定性和一致性。

综上所述,要解决塑胶件常见缺陷的问题,需要从原材料选择、模具设计、注塑工艺、模具维护和后道工艺等方面入手,通过优化和控制各个环节,提高产品的质量和性能。

同时,还需要建立健全的质量管理体系,对生产过程进行全面监控和检测,及时发现和解决问题。

最后,还应该加强员工的培训和技能提升,提高操作技术和质量意识,提高产品的一致性和稳定性。

只有通过不断改进和严格控制,才能有效降低塑胶件的缺陷率,提高产品的质量和市场竞争力。

塑胶件常见缺陷产生的原因及解决方法

塑胶件常见缺陷产生的原因及解决方法

塑胶件常见缺陷产生的原因及解决方法一、材料问题1.材料选择不当:选择不适合的塑胶材料或材料质量不达标,容易导致塑胶件的缺陷。

解决方法是根据具体要求选择合适的塑胶材料,并进行必要的材料测试和质量控制。

2.材料批次差异:不同批次的塑胶材料可能存在差异,如流动性、收缩率等,导致成型件的缺陷。

解决方法是进行材料测试和合理的材料配方设计,确保不同批次的材料性能稳定一致。

二、工艺问题1.注塑工艺参数不合理:注塑工艺参数(如注射速度、保压时间等)不合理会导致成型件的缺陷,如短流、气泡等。

解决方法是通过优化注塑工艺参数,使之更加合理和稳定。

2.注塑模具设计和制造问题:模具结构不合理、尺寸精度不达标等问题会导致成型件的缺陷,如模具表面瑕疵、尺寸偏差等。

解决方法是进行合理的模具设计和制造,并进行必要的模具修整和维护。

3.注塑材料温度控制不当:材料温度过高或过低都会导致成型件的缺陷,如熔接线、气泡等。

解决方法是通过调整料筒温度、模具温度等进行合理的温度控制。

4.模具开合不良:模具开合不良或夹模力不足会导致成型件的缺陷,如模具压痕、塌陷等。

解决方法是保持模具开合顺畅,并确保夹模力适当。

三、设计问题1.设计尺寸不合理:设计尺寸过大或过小、壁厚不均匀等问题会导致成型件的缺陷,如尺寸偏差、变形等。

解决方法是根据塑胶件的使用要求和成型工艺特点进行合理的尺寸设计,并进行必要的尺寸优化。

2.设计结构不合理:设计结构复杂、壁薄部位过多等问题容易导致成型件的缺陷,如留痕、焊痕等。

解决方法是简化设计结构、增加加强筋等措施,提高塑胶件的强度和表面质量。

3.装配接口设计不当:塑胶件的装配接口设计不当会导致装配困难、配套件脱落等问题,影响整体使用效果。

解决方法是合理设计装配接口,确保装配紧固可靠。

以上是塑胶件常见缺陷产生的原因及解决方法的概述。

在实际生产中,还需要根据具体情况进行详细分析和解决。

为了确保塑胶件的质量,需要在材料选择、工艺控制和设计优化等方面进行全面的控制和改进。

塑胶注塑不良的分析以及处理措施

塑胶注塑不良的分析以及处理措施

处理措施
本案例中,我们主要通过以下措施解 决了问题:1)定期进行模具保养;2 )加强模具巡检和维修保养。
案例四:产品设计改进降低注塑不良的案例
总结词
详细描述
处理措施
本案例通过改进产品设计,成功降低 了注塑不良率。
在产品开发初期,我们通过充分考虑 成型工艺和模具结构等因素,优化了 产品设计方案,从而降低了注塑不良 率。例如,针对某些结构复杂的产品 部件,我们通过减少细小结构、增加 拔模角等措施,避免了成型困难和模 具损坏等问题
塑胶注塑不良的分析以及处 理措施
2023-10-29
目 录
• 注塑不良现象的概述 • 注塑不良的产生原因分析 • 注塑不良的处理措施 • 案例分析与实践经验分享 • 总结与展望
01
注塑不良现象的概述
定义与分类
注塑不良是指注塑过程中出现的各种问题,如产品缺陷、尺 寸偏差、性能下降等。
注塑不良主要分为以下几类:短射、流痕、气泡、缩痕、翘 曲/扭曲、变形、破裂等。
产品设计因素
产品结构不合理
产品结构不合理会导致注塑制品出现变形、断裂等问题。
产品壁厚不均匀
产品壁厚不均匀会导致注塑制品出现缩水、变形等问题。
产品进胶点设置不当
产品进胶点设置不当会导致注塑制品出现融合线、流痕等问题。
03
注塑不良的处理措施
材料选择与控制
总结词
材料选择与控制是解决注塑不良的重要手段之一。
详细描述
该产品在注塑过程中出现了明显的气孔和缩水痕迹,经过详细分析,我们发现模具排气系统设计不合理,导致气体无法顺 利排出。同时,成型温度和压力控制不当也导致了气孔和缩水问题的出现。
处理措施
针对以上问题,我们提出了以下解决方案:1)优化模具排气系统设计;2)调整成型温度和压力控制参数。经过实施改进 措施后,产品的注塑不良率得到了显著降低。

塑胶制品常见异常分析和改善

塑胶制品常见异常分析和改善

塑胶制品常见异常分析及改善对策塑胶制品常见异常有:毛边`料花`烧焦`短射`空洞`翘曲`缩水`流痕`拉胶`熔接线`亮斑`顶白裂痕`尺寸不符等,一般从成型条件,模具,原料,机台等四个方面去分析一,缩水:产品表面有凹陷和现象,有加强肋的产品特别明显项目原因分析改善对策成型条件 1.射出压力与保压力太小 1.加大射出压力与保压力2.射出速度太慢 2.加快射出速度3.射出保压时间不够 3.延长射出保压时间4.冷却时间不够 4.加长冷却时间5.熔温太高 5.降低熔胶温度6.模温太高 6.降低模温模具 1.产品模具设计不当 1.肉厚设计要均匀2.浇口尺寸太小 2.加大浇口.浇道尺寸原料树脂的收缩率太大选择收缩率较少的树脂机台喷嘴的直径太小加大喷嘴的直径二,短射:在模型内尚未完全填充,而冷却固化的现象项目成型条件 1.射出压力太低 1.加大射出压力2.射出速度太慢 2.加快射出速度3.熔温太低 3.提高树脂的温度(增加流动性)4.模温太低 4.提高模温5.材料供给量不足 5.增加材料的供给量模具浇口进胶不平衡改良浇口平衡排气不良改良排气不足浇口.浇口.主浇道太小加大浇口.流道.主流道制品肉厚太薄增加产品肉厚机台机台的射出容量不够选用射出容量大的机台喷嘴的阻力太大降低喷嘴的阻力(加大喷嘴)原料树脂的流动性不佳改用流动较好的树脂三,毛边:树脂从模型的分型面溢出,附着在制品的一部分现象,旧模具容易发生項目成型條件射出壓力保压压力太大降低射出压力.保压压力销模力太小加大锁模力或更换机台射出速度太快降低射出速度射出与保压时间太长适当缩短射出.保压时间熔温太高降低熔温模温太高降低模温模具分型面不平整修理模具公母模没正对对准模型型心排气沟太深依原料厂商建议尺寸修改原料树脂流动性好,粘度低更换较高粘度的树脂原料水分含量高原材料进行预烘,回收料比例减少四,空洞:在零件肉内产生的空隙,成型品表面快速冷却固化时,加厚处中心部分的冷却最慢,引起收缩的表面拉因而中心部分无树脂则变成空洞项目射出压力保压压力太低提高射出压力.保压压力射出速度太快降低射出速度保压时间太短延长保压时间树脂熔温太高降低熔温树脂在料管内停留太久缩短树脂在料管内的停留时间模具排气不良加强模具派气零件肉厚不均更改模腔设计浇口位置不当将浇口位置更改在肉厚较大处浇口.流道.主流道不够大加大浇口.浇道.主流道的尺寸原料原料水分含量高做好除湿干燥材料的收缩率太大更换收缩率小的材质机台喷嘴直径太小加大喷嘴直径五,料花(银丝条):沿材料流动方向产生银白色的条纹,出现方式多种多样项目射出速度太快降低射出速度熔温太高降低熔温射出压力太大降低射出压力背压太小提高背压喷嘴温度太高降低喷嘴温度螺杆转速太快降低螺杆转速螺杆后松退距离太大缩短螺杆后松退距离模具排气不良加强模具排气浇口位置不当合理设计浇口位置原料原料水分含量太高做好除湿干燥次料内有气泡提高背压混料换没有混料的原料生产六,翘曲:因成型收缩所致残留应力歪曲,成型条件所致残留歪曲,脱模发生的应力歪曲等项目射出压力太大降低射出压力保持压力太大降低保压压力保压时间太长缩短保压时间熔温较低提高熔温射出速度较慢加快射出速度冷却时间太短延长冷却时间顶出时间太快降低顶出速度模温太高降低模温模具零件肉厚不均匀重新设计零件肉厚均匀或用治具固定浇口设计不当更改浇口位置模温不均匀重新布置冷却水路使模温均匀脱模系统的设计不当加大脱模斜度顶出不平衡修理顶针原料过多冷废料在浇口周围提高喷嘴温度并加大冷料井原料收缩率太大更换收缩率小的原料七,熔接线:在树脂分支后再合流处发生的细线痕,若以低温度合流更容易明显出现项目树脂熔温太低提高树脂温度射出压力太小提高射出压力射出速度慢加快射出速度喷嘴温度太低提高喷嘴温度模温太低提高模温模具模具排气不好加强模具排气浇口离熔接线太远更换浇口位置材料材料的流动性太差改善树脂的流动性材料不够干燥加强树脂的干燥八顶白:塑胶产品表面有白痕,常常发生在顶针附近及反面。

塑胶产品不良及对策

塑胶产品不良及对策

产品成型缺陷及其对策∙一、填充不足∙二.模腔划痕和擦伤∙三、毛刺过大∙四、缩孔∙五、翘曲、弯曲和扭曲∙六、开裂、裂纹、微裂和发白∙七.熔接痕∙八、波纹∙九、银丝∙十、烧伤∙十一、黑色条纹∙十二、晕色膜(发暗)、光泽不佳∙十三、颜色不匀∙十四、气泡和空洞∙十五、透明度不好∙十六、混入异物∙十七、嵌件镶嵌不良∙十八、脱模不良∙十九、冷料凹痕(蛇行纹)∙二十、脆弱∙二十一、层状剥离一.填充不足一般情况下,填充不足是因塑料流动性不足,不能填充满整个型腔所造成的。

当然也不单纯是这个原因,造成填充不足还可能有多方面的原因。

1.注射成型机注射能力不足这是对注射机的能力估计过高而产生的,由于塑化能力不足或者注射量不足也会发生。

其中,塑化能力不足可通过延长加热时间、增加螺杆转数、提高背压来提高塑化能力。

而注射量不足,如果不换成大注射量的机床就不能解决问题。

2.多型腔有局部填充不足尽管成型机床的能力足够,这种缺陷是因浇口不平而产生的。

有时只是主浇道附近或者浇口粗而短的型腔可加工出合格制件,其余型腔的制件有缺陷。

达到浇口平衡即可消除这种缺陷,也就是加粗浇道直径,使流到浇道末端的压力降减小,同时加大离主浇道较远型腔的浇口。

如果,是由于型腔未完全闭合所致,这时就必须减少每次注射成型的数目。

3.塑料流动性不佳如果塑料流动性不佳,未等流到型腔末端或者未流到溢料槽就已冷凝,因而往往造成填充不足。

为了消除这种缺陷可提高溶料温度,并在熔料冷凝前使熔料流到型腔末端,也可加快注射速度。

也就是说提高料筒温度、提高注射压力,加快注射速度,也可提高模具温度。

在这种场合,塑料良好的流动性特别重要,所以更换流动性好的塑料也是一种解决方法。

4.流动阻力过大阻碍熔料流动的部位有喷嘴、主浇道、浇道、浇口和制件的薄壁处等。

采用如下方法可减小喷嘴流动阻力:加大喷嘴直径,提高喷嘴温度,使用流动阻力较小的喷嘴。

对于主浇道可增大其直径:对于浇道应避免采用流动阻力大的半圆形浇道,而采用圆形或梯形浇道,若增大直径则更好。

塑胶制品不良及处理方法

塑胶制品不良及处理方法

降低射出压力 使用脱模剂 减少射出时间 降低射出速度 降低料温 变更溢口大小或位置 增加冷却时间 调整模温及两侧相对温度 修模具除去倒角 打光模具
浇口黏模 故障原因 射出压力太高 原料温度过高 浇道过大 浇道冷却不够 浇道脱模角不够 浇道凹弧 与射口之配合不正 浇道内表面不光或有脱模倒角 浇道外孔有损坏 无浇道抓锁 填料过饱 5. 毛头.披风 故障原因 原料温度太高 射出压力太高 填料过饱 合模线或靠密面 锁模压力不够 制品投影面积过大 6.开模时或顶出时产品破裂 故障原因 填料过饱 模温太低 部分脱模角不够 有脱模倒角 成品脱模时不能平衡脱模 顶针不够或位置不当 脱模时模具产生真空现象 7.结合线 故障原因 原料熔融不佳 模具温度过低 射出速度太慢 射出压力太低 原料不洁或渗有他料 脱模油太多 浇道及溢口过大或过小 模内空气排除不及 8.流纹 故障原因 原料熔融不佳
射出速度太快 原料含水份 原料温度过高以致分解 模具温度不平均 冷却时间过长 水浴冷却过急 背压不够 料管温度不当 黑点 故障原因 原料过热部分附着料管管壁
调慢射出时间 原料彻底干燥 降低原料温度 调整模具温度 减少模内冷却时间,使用水浴冷却 减短水浴时间或提高水浴温度 提高背压 降低射口及前段温度,提高后段温度 处理方法 彻底空射 拆除料管清理 降低原料温度 减短加热时间 检查原料 彻底空射 降低射出压力及速度 降低原料温度 加强模具排气孔 酌减?模压力 更改入口位置 检查射口与料管间接触面有无间隙或腐蚀现象
提高模具温度 调整适当射出速度 调整适当射出压力 检查原料 加大溢口 变更成品设计或溢口位置 处理方法 原料彻底烘干 提高背压 降低原料温度,射口及前段温度过高 减少其使用量或更换 耐温较高之代替品 彻底混合均匀 减慢射出速度 提高模具温度 使用粒状均匀之原料 降低料管后段温度 提高背压 调整溢口之大小及位置 模具温度保持平均 处理方法 提高模内温度 提高射出压力.速度.时间及剂量 擦拭干净 擦拭并检验是否漏水 模具打光 处理方法 降低模具温度 延长冷却时间 降低原料温度 脱模后以定型架固定 变更成型设计 减少射出压力.速度.时间及剂量 更改溢口 改善顶出系统 调整模具温度 增加或减少射出时间 处理方法 变更成品设计或溢口位置 提高射出压力 增加射出时间 加大浇道及入口

塑胶产品常见缺陷及对策

塑胶产品常见缺陷及对策

塑胶产品常见缺陷及对策塑胶产品是一种常见的工业制品,广泛应用于各个领域。

然而,由于材料和制造过程的限制,塑胶产品可能出现一些常见的缺陷。

本文将介绍一些常见的塑胶产品缺陷,并提出相应的对策。

1.瓦斯泡。

瓦斯泡是指塑胶制品表面或内部的小气泡。

这些气泡通常是由于材料中的水分或挥发性成分导致的。

瓦斯泡会降低产品的外观质量,并可能影响其物理性能。

对策:在生产过程中,应确保材料中的水分和挥发性物质被充分去除。

可以通过预干燥材料、降低熔融温度和加热时间来减少瓦斯泡的发生。

此外,还可以通过在模具中设置排气系统来减少气泡的形成。

2.烧结线。

烧结线是指塑胶制品表面出现线状或条状凹陷的现象。

这通常是由于热流不均匀、流道设计不合理或模具磨损等原因造成的。

对策:在设计模具时,应合理布置流道和冷却系统,确保热流均匀分布,避免烧结线的发生。

此外,还应定期检查和维护模具,及时更换磨损严重的部件。

3.龟裂。

龟裂是指塑胶制品在表面或内部出现紧密排列的细裂纹。

这通常是由于恶劣的注塑工艺、过快的注射速度或模具温度不均匀等原因造成的。

龟裂不仅会影响产品的外观质量,还可能降低其力学性能。

对策:在注塑工艺中,应控制好注塑温度、注射速度和保压时间,确保塑胶材料在模具中充分流动。

此外,还应合理设计模具和冷却系统,使模具温度均匀分布,避免龟裂的发生。

4.黑点。

黑点是指塑胶制品表面或内部出现的黑色颗粒状或斑点状物质。

这通常是由于材料中的杂质或染料不均匀引起的。

黑点会降低产品的外观质量,并可能影响其物理性能。

对策:在生产过程中,应使用质量可靠的原材料,并进行严格的杂质筛选和质检。

如果发现杂质,应及时清理或更换材料。

此外,还应控制好加料的方式和量,确保染料均匀分散。

5.尺寸偏差。

尺寸偏差是指塑胶制品的实际尺寸与设计尺寸之间的差距。

这可能是由于模具磨损、注塑工艺调整不当或材料热收缩不一致等原因造成的。

对策:在生产过程中,应定期检查和维护模具,确保其尺寸精度。

塑胶常见不良及解决方法

塑胶常见不良及解决方法

塑胶常见不良及解决⽅法⼀.注塑常见不良缺陷:缺胶、缩⽔、熔接线、射胶纹、光泽不⼀致、⿊点、溢边、翘曲变形、料花,银纹、拉模,烧焦、冷料、⽓泡等以上缺陷成因:模具温度,冲孔⼑、流道温度,注射速度、注射压⼒,保压⼒、保压时间,转换点,锁模⼒、冷却时间,炮筒温度、塑化时间、塑化速度,背压等⼆.解决⽅法:(⼀)熔接线(Weld line)熔接痕是由于来⾃不同⽅向的熔融树脂前端部分被冷却、在结合处未能完全融合⽽产⽣的。

熔合出现在树脂合流之处。

两股树脂流相遇时便会出现熔合。

此时,两者的温度越低,熔合就越明显。

由于熔合处的两股树脂流并不会相互混合(因为在喷流中⼀边半固化⼀边前进),因此如果温度偏低,表层就会变厚,纹路很明显,⽽且强度也会降低。

这是因为两者的粘合⼒变弱所致。

相反,如果两股树脂流的温度较⾼,粘合⼒便会增强,外观也就变得不很明显。

在熔合处,两种熔化了的树脂受到挤压,此处的粘合状况取决于施加在该处的压⼒。

保压越低,熔合就越明显,强度也就越低。

如果不仅要考虑保压的设定,⽽且要考虑实际施加在熔合处的压⼒会降低这⼀条件,则上述(i)~(iv)都⼏乎同样适⽤。

这是因为随着固化的进⾏,压⼒传递会变得更加困难。

此外,如果浇⼝尺⼨变⼩,浇⼝位置变差的话,则熔合的外观和强度都会恶化。

熔合是树脂的合流点,同时也可能是流动末端。

此时,如果不在该位置很好地设置⼀个排⽓⼝来排出⽓体,则会使熔合的外观和强度恶化。

⼀般情况下,主要影响外观,对涂装、电镀产⽣影响。

严重时,对制品强度产⽣影响(特别是在纤维增强树脂时,尤为严重)。

可参考以下⼏项予以改善:l)调整成型条件,提⾼流动性。

如,提⾼树脂温度、提⾼模具温度、提⾼注射压⼒及速度等。

2)增设排⽓槽,在熔接痕的产⽣处设置推出杆也有利于排⽓。

3)尽量减少脱模剂的使⽤。

4)设置⼯艺溢料并作为熔接痕的产⽣处,成型后再予以切断去除。

5)若仅影响外观,则可改变烧四位置,以改变熔接痕的位置。

或者将熔接痕产⽣的部位处理为暗光泽⾯等,予以修饰。

塑胶件常见缺陷不良分析及对策讲解

塑胶件常见缺陷不良分析及对策讲解

塑胶件常见缺陷不良分析及对策讲解塑胶件常见缺陷不良分析及对策在塑胶制造行业中,常常会出现一些塑胶件的缺陷和不良现象。

这些问题可能会导致产品的质量下降,造成生产中断和不必要的浪费。

因此,对于常见的塑胶件缺陷不良问题,我们需要进行分析,并采取相应的对策来解决这些问题。

常见的塑胶件缺陷不良问题可以分为以下几类:1.尺寸偏差:塑胶件的尺寸偏差是指产品的实际尺寸与设计尺寸之间的差异。

这可能是由于模具设计、注塑工艺参数、材料性能等因素引起的。

对于这个问题,我们需要进行详细的分析,找出问题的具体原因,并采取相应的措施来改善。

例如,可以对模具进行修正,调整注塑工艺参数,或更换合适的材料。

2.表面缺陷:塑胶件的表面缺陷包括痕迹、气泡、白点、水波纹等。

这些问题可能会影响产品的外观质量和使用寿命。

对于这个问题,我们可以通过调整注塑工艺参数,优化模具设计,选择合适的材料等方式来改善。

此外,还可以通过增加模具冷却系统、控制环境温度等方法来减少表面缺陷的发生。

3.成型缺陷:塑胶件的成型缺陷包括翘曲、变形、拉伸、脱模不良等。

这些问题可能会导致产品无法正常使用。

对于这个问题,我们需要仔细检查模具的结构和尺寸,调整注塑工艺参数,以及选择合适的材料来解决。

4.色差:在塑胶注塑过程中,可能会出现颜色不一致的问题,这会影响产品的外观质量。

对于这个问题,可以通过更换颜料供应商,调整注塑工艺参数,以及改善材料的质量来解决。

针对以上常见的塑胶件缺陷不良问题,可以采取以下对策:1.加强质量管理:建立完善的质量管理体系,加强对原材料、模具、设备和工艺参数的控制。

通过严格的检验和测试,及时发现和解决潜在的问题。

2.优化模具设计:对模具进行合理的设计和改进,减少塑胶件的成型缺陷。

同时,考虑到产品的使用需求和注塑工艺的特点,选择合适的模具材料和加工工艺。

3.优化注塑工艺参数:通过试验和实验,确定合适的注塑工艺参数,如注射压力、注射速度、保压时间等。

优化工艺参数可以改善尺寸偏差、表面缺陷等问题。

塑胶制品不良及处理方法

塑胶制品不良及处理方法

塑胶制品不良及处理方法塑胶制品在工业和日常生活中广泛应用,但在制造过程中可能会出现一些质量问题。

本文将讨论几种常见的塑胶制品不良及处理方法。

1.塑胶制品外观不良外观不良是塑胶制品质量问题中最常见的问题之一、外观不良可以包括划痕、凹陷、色差、气泡等。

外观不良可能会影响产品的美观性以及使用寿命。

处理方法如下:-质量控制:操作人员应该定期对生产设备进行维护和清洁,以确保产品不受机器所带来的污染。

-原料筛选:选择优质的原料,确保原料没有杂质,可以减少外观不良的可能性。

-温度控制:应严格控制注塑机的温度,以确保塑料可以完全熔融,并避免过热或过冷引起的不良问题。

-模具维护:定期检查和维护模具,确保模具表面平整,避免刮伤或凹陷的问题。

2.塑胶制品尺寸不良塑胶制品尺寸不良是另一个常见的质量问题。

尺寸不良可能会导致产品无法正确组装或无法正常工作。

处理方法如下:-注塑机参数调整:通过调整注塑机的参数,如压力、速度和时间,可以控制产品的尺寸。

-模具调整:通过调整模具的设计和尺寸,可以改善产品的尺寸控制。

-质量检测:建立严格的质量检测流程,包括产品尺寸的测量,及时发现尺寸不良问题并及时采取措施进行修正。

3.塑胶制品强度不良塑胶制品的强度不良可能出现在注塑过程中未完全熔融,或者原料选择不当造成的问题。

处理方法如下:-材料选择:选择适合产品要求的塑料材料,确保材料具有足够的强度和硬度。

-模具温度控制:通过控制注塑机的温度,确保塑料可以完全熔融,并避免产品强度不足的问题。

-模具设计:合理设计模具,确保产品厚度均匀,并避免薄弱区域的出现。

4.塑胶制品耐腐蚀性不良一些塑胶制品需要具有一定的耐腐蚀性,以应对特殊环境下的腐蚀问题。

如果塑胶制品的耐腐蚀性不良,可能会导致产品的性能下降甚至失效。

处理方法如下:-材料选择:选择具有较高耐腐蚀性的塑料材料,如聚酯、聚酰亚胺等,以确保产品具有较好的耐腐蚀性。

-表面处理:对产品进行表面处理,如镀膜、喷涂等,以增加其耐腐蚀性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

a
13
成型问题- 烧焦/焦痕
焦痕是指由于型腔内气体不能及时排走,导致在流动最末断产生烧黑现象。
焦痕形成原因
➢ 型腔空气不能及时排走
➢ 材料降解
过高熔体温度
过快螺杆转速
流道系统设计不当
a
14
案例(焦痕)
a
15
产品设计等
模具
树脂
流动通道部 分骤变
停机操作不适当
浇口设计不合适 (通道部分、位置 和尺寸)
合模压力不够 合模精度不够成机料管温度低 模具温度低 烘干不够
树脂温度太高
射出压力太高
保压太高 射速太快 射出时间短 填充距离太长 保压切换位置太短
成型工艺
辅助设备
毛边
a
20
模具设计 注塑机 成型工艺
改进方法
▪合理设计模具,保证模具合模时能够紧闭,不产生缝隙。 ▪保障模具能够紧固在模板上,确保成型时不损伤模具 ▪检查排气口的尺寸 ▪清洁模具表面 ▪打磨使模具产生合模不严的表面,使模具在锁模力能封闭 得较好。
案例 (发脆)
a
12
材料 模具设计 注塑机 工艺条件
改进方法
•注塑前设置适当的干燥条件 塑胶如果连续干燥几天或干燥温度过高,尽管可以除去挥发分等物质,但 同时也易导致材料降解,特别是热敏性塑料。 减少使用回收料,增加原生料的比例. •选用高强度的塑胶. 增大主流道、分流道和浇口尺寸 过小的主流道、分流道或浇口尺寸容易导致过多的剪切热从而导致聚合物 的分解。
料管温度控制 不合适
浇口设计不合适,通道 小,位置和形状不适当
模具表面残留 脱膜剂或水分
收缩率太大
流道设计不合适(尺 寸小,形状不适当)
内浇道设计不合适 (通道小,梯度小)
喷嘴温度大低
模具温度控 制线路故障
排气不充分
树脂温度太高 射出保压太低
粘度太高
再生料比例 太高
气泡
模具温度太低 背压太低
射出速度不合适 (混有气体)
✓选择设计良好的螺杆,使塑化时温度分配更加均匀。如果材料温度不均, 在局部容易积聚过多热量,导致材料的降解
✓降低料筒和喷嘴的温度 ✓ 降低背压、螺杆转速和注塑速度,减少过多剪切热的产生,避免聚合物 分解. ✓ 如果是熔解痕强度不足导致的发脆,则可以通过增加熔体温度,加大注 塑压力的方法,提高熔解痕强度
模具设计 ▪在容易产生排气不良的地方增设排气系统. ▪加大主流道、分流道和浇口的尺寸
工艺条件
▪降低注塑压力. ▪降低注塑速度. ▪ 降低螺杆转速. ▪降低料筒温度 ▪检查加热器、热电偶是否处于正常状态
a
17
成型问题-飞边/毛边
飞边/毛边是指在模具分型面或顶杆等部位出现多余的塑料,使制件在上述 地方出现不规则的边角。
飞边产生原因
合模力不足
注塑过程中如果合模力过小,不足以抵消注塑压力,就极 易在分型面上产生飞边/毛边现象。
模具存在缺陷
Flash
如果模具发生变形,或者有异物存在分型面上,或者模具 设计上存在缺陷,都可能导致产生飞边/毛边现象 。
成型条件不合理
诸如熔体温度过高,注塑压力过大等工艺上的不合理均可 能导致产生飞边/毛边现象。
塑胶制品常见不良现象及分析
劉禮鵬
2012/05/04
a
1
注塑过程中的常见问题
流痕 欠注 银纹/水花 缩痕 熔接痕
气眼 黑点或黑纹 发脆 烧焦/焦痕 飞边/毛边 分层起皮
a
2
怎么办???
a
3
成型问题-气眼
气眼是指空气被困在型腔内而使制件产生气泡的现象. 它是由于两股熔体前锋交汇时气体无法从分型面、顶杆或排气孔中排出造成的。 气眼通常位于熔体最后填充的地方。 缺少排气口或排气口尺寸不足将导致在最后填充部位产生气眼或其他表面缺陷. 如果制件设计薄厚不均,也非常容易造成气眼现象。
a
7
成型问题-黑点/黑纹
黑点/黑纹是指在制件表面存在黑色斑点或条纹, 或是棕色条纹。
黑点/黑纹的起因 材料降解 : 塑胶过热分解将导致黑点或条纹。塑胶如果在封闭的料筒内、螺杆 表面 停留时间过长,将导致炭化降解,故而在注塑过程中产生黑点或条纹。 材料污染 : 塑胶中存在脏的回收料、异物、其他颜色的材料或易于降解的低分 子材料,都可能引起上述现象。空气中的粉尘也容易引起制件表面的黑点。
气眼可能引起的问题:
困在型腔内气体不能被及时排出,易导致 出现表面起泡,制件内部夹气,注塑不满 等现象。
a
4
案例 (表面起泡)
Air bubble cut open
a
Air bubble cut open
5
产品设计等
模具
树脂
产品的厚度 太厚
厚度差异太大
喷嘴阻力太大(通 道部小,距离长〕
射出压力不定
添加剂分解
停机时温度设 排气不畅 置不恰当
喷嘴表面缺陷
螺杆或料管处理 不适当 温度控制线路故障
喷嘴温度太高 螺杆头缺陷
喷嘴温度太低 喷嘴阻力大
树脂温度太高 射速太高 螺杆速度太高
热稳定性差
黑纹、 烧焦 痕
喷嘴或螺杆头 的填充不恰当
背压太低
树脂在料管中停留 时间太长
成型机
成型工艺
辅助设备
a
16
改进方法
a
10
成型问题-发脆
制件发脆是指制件在某些部位出现容易开裂或折断。发脆主要是由于材料降解 导致大分子断链,降低了大分子的分子量,从而使聚合物的整体物理性能下降。
发脆原因分析 干燥条件不适合 注塑温度设置不对 浇口和流道系统设置不恰当 螺杆设计不恰当 熔解痕强度不高 使用过多的回收料
a
11
射出时间短 冷却时间太长 出料距离太短
成型机
成型工艺
辅助设备
a
6
结构设计 模具设计
改进方法
减少厚度的不一致,尽量保证壁厚均匀.
▪在最后填充的地方增设排气口 ▪重新设计浇口和流道系统. ▪保证排气口足够大,使气体有足够的时间和空间排走.
工艺条件
降低最后一级注塑速度. 增加模温 优化注塑压力和保压压力
排气系统设计不当
如果排气系统设置不当,或排气槽太深,均会导致产生飞
边/毛边现a 象。
18
案例 (飞边)
a
19
产品设计等
模具
树脂
厚度差异 太大
产品的L/T 太大 流动长度不平衡
模具强度不够
浇口设计不合理(通道部 太大,位置和平衡性不好)
2个或更多型腔间的 平衡性不好
模温太高
分型线缺陷 排气缺陷
粘度太低
a
8
案例 (黑纹)
a
9
材料 模具设计 注塑机 工艺条件
改进方法
采用无污染的原材料 将材料置于相对封闭的储料仓中 增加材料的热稳定性
清洁顶杆和滑块. 改进排气系统. 清洁和抛光流道内的任何死角,保证不产生积料 注塑前清洁模具表面. 选择合适的注塑机吨位 检查料筒内表面、螺杆表面是否刮伤积料.
降低料筒和喷嘴的温度. 清洁注塑过程的各个环节. 避免已经产生黑点/黑纹的料被重新回收利用.
相关文档
最新文档
