微机五防
微机五防培训 课件
▇▇
。
中止操作
中止操作步骤: 按‘返回’键进入主菜单; 选择回传菜单; 按‘进入’键进入回传子菜单; 选择中止菜单;
主菜单 回传 珠海优特 ───────── ──────── 接票 中止 浏览 追忆 ► 正常 回传 ───────────────── 2007年3月20日 钥匙回传，包括中止 按确认键，进入操作 星期四 09：30 回传、追忆回传 完毕的正常回传 主菜单 帮助 返回 进入
闭锁接点接线原理图
解决远方操作的强制闭锁方案
通讯结构图
• •
防误主机通过网络通讯方式将解锁令下发给遥控闭锁控制器;
遥控闭锁控制器通过系统总线对遥控闭锁继电器进行控制。
网络通讯（RS232/RS485）
防误主机
系统总线
通讯接口1 UT0301-1000 通讯接口2 遥控闭锁控制器 通讯接口3 通道1 通道2 通道3 通道4
8、现场操作或监控操作
9、钥匙回传 10、结束任务
操作指南
启动JOYO-J客户端程序。用户登录，打开接线图。
操作指南
设备对位。如果是实遥信设备，能够直接接收监控遥信，则自动对位；如果是 虚遥信设备，且与现场实际不符，则开票前需要进行状态设置。
操作指南
设备对位。如果是实遥信设备，能够直接接收监控遥信，则自动对位；如果是 虚遥信设备，且与现场实际不符，则开票前需要进行状态设置。
操作指南
手动操作，直接去现场解锁，操作设备；电动操作，钥匙转监控操作（电 脑钥匙按远方），五防系统给监控后台软件解锁，等待监控操作：
五防解锁监控
五防给监控解锁
遇到监控操作项，五防系统给监控解锁，会给主站监 控和子站监控同时解锁，有遥控闭锁继电器的防误主机还 会向遥控闭锁控制器发出解锁命令，继电器接点闭合。 解锁后，无论子站监控还是主站监控都可以操作，操 作完成后，发送变位遥信，五防系统收到变位信息后，闭 锁主站监控、子站监控，有遥控闭锁继电器的防误主机还 会向遥控闭锁控制器发出闭锁命令，继电器接点断开。
电气闭锁和微机五防
五防逻辑1、电力系统中的五防是指：（1）防止误拉合断路器（2）防止误入带电间隔（3）防止带负荷拉合隔离开关（4）防止带接地刀闸或接地线合隔离开关（5）防止带电挂接地线或合接地刀闸2、实际倒闸操作时，必须满足三条基本规则来防止上述误操作事故。
（1）为了防止带负荷拉合隔离开关，在拉合隔离开关时必须保证:①与隔离开关某一侧直接相联的所有断路器都在断开位置。
②合负荷侧隔离开关时，应确认电源侧的隔离开关已经合好；拉电源隔离开关时，应确认负荷侧的隔离开关已经断开。
③隔离开关在合上或断开时，如果能确认其两侧电压大小相等且相位相同，就可以操作（例如倒换母线的操作），不受其它条件限制。
（2）为了防止带地线合隔离开关，在合隔离开关时应保证：① 所有与隔离开关两侧相联的（经过变压器或断路器而未经隔离开关隔离的仍认为是相联的）临时接地线和接地刀闸都在断开位置。
② 为满足在检修过程中断路器做拉合闸试验的需要，在断路器的任何方向都有断开的隔离开关的情况下，允许试拉合断路器。
（3）为了防止带电挂地线或合接地刀闸，在挂地线或合接地刀闸时，应保证：① 接地点的任何方向都有断开的隔离开关。
电气闭锁和微机五防系统1五防系统的作用、组成和逻辑。
答：在全国的500kV 变电站中，防误闭锁装置的主体全部为微机装置，构成方式主要有两种。
第一种是以大屏幕模拟盘为核心的微机防误闭锁系统，主要应用于常规型中央控制系统变电站，系统主要由模拟盘、防误主机、应用软件、电编码锁、机械编码锁、电脑钥匙构成。
第二种为以五防工作站和操作票专家系统（软件）为核心的微机防误闭锁装置，主要应用于全监控综自站，系统主要由五防工作站、监控操作 员工作站、测控装置、应用软件、通讯适配器、电编码锁、机械编码 锁、电脑钥匙构成。
2、隔离开关电气闭锁回路IG瓷；fl■3CHQLGDSC-VQ3IGH. LGtfrT---------- D A)—血■…_EZ_------ ------1t 4i*7*)^'X-Br 罕E 山丿丄日* tt I^W. lJ l-L*S A ?B < NT. M F R釀，广西电力工■设t+HSlKUDLVAMR1IE4FER。
微机五防软件使用
选定间隔后的示图
选中的间隔显示为灰色，网门和接地点同时显示出 来。此时操作只能在本间隔进行，在其他间隔不可 进行操作，否则会提示“当前操作对象，不在当前 模拟操作间隔内，不可在错误的间隔操作”。
一次图上进行模拟操作
鼠标移动到开关、刀闸、接地点、网门上的
时候会根据当前设备状态显示可进行的操作。 如：断路器闭合的时候，选择断路器会显示 断开；刀闸断开的时候，选择刀闸会显示闭 合。 当造成某段线路停电的操作，系统会弹出对 话框，提示是否继续进行操作。
三部分组成的 1、菜单栏： 包含软件的操作票术语、状态转换术语、 票头票尾语句的修改，修改钥匙传输口，临 时接地点和网门的显示和关闭，操作工具栏 的打开和关闭，设备名称显示全称和简称的 设置，电压等级和红色表示有电的切换，等 等软件的操作和设置。、
2、主界面：可在图上直观对变电站设备进行
修改状态转换术语与上
相同。 修改票头、票尾语句。
第7节、其他
1、现场对位
右键在菜单中选择“进行现场对位”，再次选择“结 束现场对位”。 此时可分断开关，刀闸等设备，并且对2次项进行手 工与现场设备相一致，避免专家操作时二次设备运 行状态错误。 同样也可用“只票方式”和“有钥匙工作方式”中的 专家操作，不下发和出票 ，直接强制对位的方式进 行现场对位。
二、操作票用语文件.pnp 对应的是软件中修改操作术语文件、修改状
态转换术语文件以及操作票头票尾语句。与 软件中的“修改术语”是相互对应的。
第二节：软件的使用
双击PNP.EXE就可以运行本软件
启动时显示串口方式错误，是与综自系统无
连接造成的，点“确定”进入系统操作页面
软件界面由：菜单栏、一次结线图、状态栏
正确使用微机五防确保倒闸操作安全模版

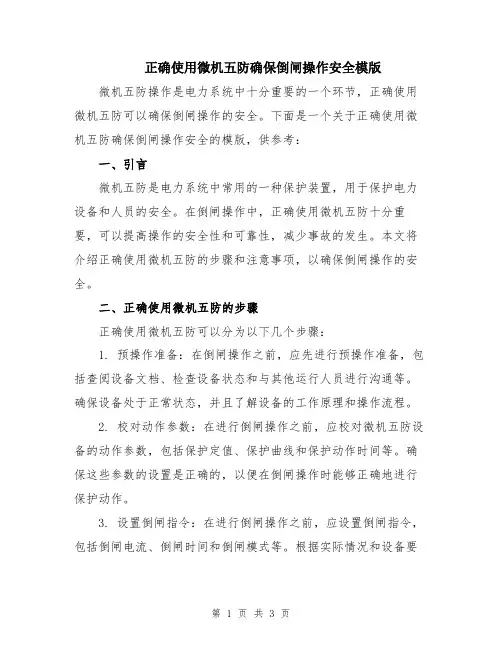

正确使用微机五防确保倒闸操作安全模版微机五防操作是电力系统中十分重要的一个环节，正确使用微机五防可以确保倒闸操作的安全。
下面是一个关于正确使用微机五防确保倒闸操作安全的模版，供参考：一、引言微机五防是电力系统中常用的一种保护装置，用于保护电力设备和人员的安全。
在倒闸操作中，正确使用微机五防十分重要，可以提高操作的安全性和可靠性，减少事故的发生。
本文将介绍正确使用微机五防的步骤和注意事项，以确保倒闸操作的安全。
二、正确使用微机五防的步骤正确使用微机五防可以分为以下几个步骤：1. 预操作准备：在倒闸操作之前，应先进行预操作准备，包括查阅设备文档、检查设备状态和与其他运行人员进行沟通等。
确保设备处于正常状态，并且了解设备的工作原理和操作流程。
2. 校对动作参数：在进行倒闸操作之前，应校对微机五防设备的动作参数，包括保护定值、保护曲线和保护动作时间等。
确保这些参数的设置是正确的，以便在倒闸操作时能够正确地进行保护动作。
3. 设置倒闸指令：在进行倒闸操作之前，应设置倒闸指令，包括倒闸电流、倒闸时间和倒闸模式等。
根据实际情况和设备要求，设置适当的倒闸指令，以便在倒闸操作时能够按照设定的参数进行操作。
4. 检查倒闸状态：在进行倒闸操作之前，应先检查倒闸状态，包括断路器的位置、断开器的连接情况和接地开关的接地状态等。
确保这些状态是符合要求的，在倒闸操作时不会产生错误。
5. 执行倒闸操作：在进行倒闸操作之前，应进行倒闸操作的执行。
具体操作包括按下倒闸按钮、观察倒闸过程和确认倒闸结果等。
在执行倒闸操作时，应注意操作的流程和步骤，并在操作过程中密切关注设备的反馈信息。
6. 检查倒闸效果：在完成倒闸操作之后，应检查倒闸效果，包括断路器的位置、接地开关的接地状态和其他设备的运行状态等。
确保倒闸操作是成功的，并且没有产生错误或异常。
三、正确使用微机五防的注意事项在正确使用微机五防的过程中，应注意以下几个事项：1.熟悉设备：在使用微机五防之前，应熟悉设备的工作原理和操作流程，了解设备的技术参数和运行要求。
微机五防
1.2 电气闭锁
电气闭锁方式的原理是利用一次设备（断路器、隔离开关、 接地刀闸等）的位置辅助接点组成电气闭锁逻辑控制回路， 接入需闭锁的电动操作设备的控制回路中，实现对电气设 备的防误闭锁。
特点：对电动操作设备具有强制闭锁功能，不需要机械联锁的锁具， 操作简单； 存在的主要问题： 1）对辅助开关的质量和运行环境要求较高，可靠性差； 2）跨间隔横向闭锁（如母联、旁路、分段、主变开关和母线地刀等） 的电气闭锁逻辑回路设计复杂，接点过多，电缆使用量大，几乎无法 实施防误闭锁； 3）无法防止误分、误合断路器； 4）对手动操作的电气设备、接地线和网门等缺乏有效的闭锁手段， 无法防止带地线合刀闸、防止带电挂接地线、防止误入带电间隔。 电气闭锁方式其闭锁功能不够完善，不能满足“五防”功能要求。因 此电气闭锁不是一种完善的防误闭锁方案。 电气闭锁仅适用于闭锁逻辑较为简单的单元间隔内的电动操作设备和 组合开关柜的防误闭锁，特别是对GIS组合电气设备尤为适用。若要 实现全站的防误闭锁（包括断路器、手动操作的设备和临时接地线）， 需和其它防误闭锁装置配套使用。
机械编码锁用于手动隔离开关、接地刀闸、 临时接地线、网门等的闭锁。电动隔离开 关、接地刀闸也可用机械编码锁通过锁电 动操作机构箱门的方法进行闭锁。
2、操作 （1）.系统启动 接通本系统供电电源，系统进入 启动程序后，首先进行上电自检和开 关对位。 （2）.上电自检 系统上电运行时，首先音响短鸣 ‘嘀’一声，显示器显示系统名称和 版本号。
1） 电脑钥匙解锁； 2） 通过遥控闭锁控制单元等直接控制智能锁具 解锁； 3） 通过通讯接口对监控系统执行解锁。运行人 员按照防误主机及电脑钥匙的提示，依次对设备 进行操作。对不符合程序的操作，设备拒绝解锁， 操作无法进行，从而防止误操作的发生。通过跟 踪现场设备的实际状态、接收电脑钥匙的回传信 息，防误主机对当前操作进行确认后，进行下一 步操作，直到操作任务结束。图5为微机防误闭锁 系统操作流程图。
正确使用微机五防确保倒闸操作安全范本
正确使用微机五防确保倒闸操作安全范本一、概述微机五防是一种电气设备，主要用于电力系统的倒闸操作。
它通过检测电流和电压等参数，实时监测电路的状态，判断是否存在异常情况，从而决定是否进行倒闸操作。
微机五防的正确使用能有效地防止电弧现象的发生，确保电力设备和人员的安全。
二、微机五防的安装1. 微机五防应安装在电力设备的控制箱内，并与电力系统的各种保护装置、断路器等设备连接。
2. 在安装微机五防时，应确保其接线正确可靠，接头应紧固牢固，防止松动或接触不良。
三、微机五防的使用方法1. 开机a. 在使用微机五防之前，需要先进行开机操作。
开机前，应先检查设备的电源线是否接好，电源开关是否关闭。
b. 开机时，先将电源开关打开，等待片刻，待微机五防的电源指示灯亮起，表示开机成功。
2. 参数设置a. 根据实际的电力系统情况，需设置一些参数，以确保微机五防能够正确地监测电路状态。
参数设置一般需要在开机后的操作界面上进行。
b. 在参数设置时，应根据电力系统的特点，合理选择参数值，并仔细核对设置的参数是否正确。
3. 操作指南a. 在进行倒闸操作前，应先检查电力设备的工作状态，确保电路处于正常工作状态。
b. 在进行倒闸操作时，应按照设备的操作指南进行，确保按照正确的顺序和方法进行操作。
c. 在操作过程中，需仔细观察微机五防的显示屏，关注各个参数的数值和变化情况，确保微机五防能够正常地监测电路状态。
d. 若微机五防显示异常情况，如电流值异常偏高、电压值异常偏低等，应立即停止倒闸操作，检查设备的工作状态，查找并排除故障。
4. 倒闸操作完成后的处理a. 在完成倒闸操作后，应先观察电力设备的工作情况，确认电路工作正常。
b. 随后，需将微机五防的电源开关关闭，待其指示灯熄灭后方可断开电源。
c. 在关闭微机五防之前，应先将电力设备断开与外部电源的连接，确保安全。
四、微机五防的维护保养1. 定期检查a. 定期检查微机五防的运行状态，观察其显示屏是否正常，检查各个参数的数值是否正常。
微机室五防
微机室“五防”措施
一、防火
微机室禁止吸烟和用火，经常检查电源线路，防止短路引起火灾，发现火灾应及时组织扑救，重大情况要及时上报。
二、防盗
管理人员要经常检查上、下班要关好门窗，做好防盗工作。
三、防雷
管理人员应经常检查避雷设施，下班要切断电源，雷雨天气时应尽量避免使用设备。
四、防潮
微机室应保持通风干燥，检查房顶、地面是否渗水，如发现渗水应立即采取防潮措施。
五、防尘
管理人员应保持微机室内卫生，每天打扫一次，设备应每天擦试一次，做好防尘工作。
宁安市江南中学。
2024年正确使用微机五防确保倒闸操作安(三篇)
2024年正确使用微机五防确保倒闸操作安随着电子技术的发展和微机在各个领域的应用，电力五防也在经历一场革命。
电力五防由最初的一把钥匙开一把锁的机械挂锁，发展到现在的微机防误闭锁装置。
微机防误闭锁装置以其智能性，操作灵活方便，能达到防止倒闸操作五种恶性事故发生的目的。
笔者根据几年来的工作体会，谈一谈正确使用微机五防的几点注意事项，便于更好地保证倒闸操作安全。
1正确了解微机五防装置的功能要让值班员了解微机五防装置的构成、原理、使用方法及注意事项，使值班员认识到微机五防装置并不能防止所有的误操作，关键是闭锁的条件编写得是否正确。
有些值班员操作不下去，就认为自己操作不对，而不去考虑五防装置本身的问题。
所以，还是要以人为本，在倒闸操作前，要考虑好运行方式及相关的一些注意事项，而不单纯依赖微机五防装置。
2模拟图板与现场设备的位置时刻保持一致是倒闸操作安全的先决条件当前，微机防误闭锁装置闭锁的设备大多采用虚遥信的方式，即通过模拟图板或微机中的记忆部分记忆设备的位置，并没有通过辅助接点或其它方式用电缆与模拟图板相连。
这种情况本身存在着潜在的不安全因素。
所以，在操作完毕后应及时回传，即使电脑钥匙损坏时，也要在模拟盘上把操作过的设备状态和现场设备的实际位置对位并记忆或复归，时刻使模拟图板与现场设备的位置保持一致。
3电脑钥匙不等于操作票在使用过程中，经常发现值班员只拿着电脑钥匙去现场操作，而没有拿自己填写的倒闸操作票，这是不正确的，也是倒闸操作过程中发生误操作的又一重大隐患。
当前，微机防误闭锁装置只对一次设备进行闭锁，对二次压板及各种小刀闸并没有闭锁，所以传输到电脑钥匙中的倒闸操作步骤只是一次的内容，而没有二次的内容。
假如只拿电脑钥匙到现场操作，操作过程中的二次操作就可能漏掉，造成误操作事故。
4操作中发生程序执行不下去时切不可盲目解锁在使用过程中，经常发现有的锁打不开或中途发生程序执行不下去，这时切不可盲目进行解锁操作。
微机室“五防”措施
微机室“五房”措施
一、防火
1、机房内严禁抽烟。
2、机房内备有灭火器等防火用设备，并且维护人员能熟练使用。
3、禁止将易燃、易爆等危险物品带入机房及相临建筑物中。
二、防盗
1、建立机房使用情况登记簿，并经常检查。
2、在机房安装防盗窗、防盗门等防盗设备。
3、下班时要检查门窗是否关好。
三、防潮
1、电脑桌上严禁摆放茶杯等盛水容器，防止茶水洒落在机器上，烧毁机器。
2、在打扫卫生时，一定要将拖把拧干后再使用，防止地下有积水。
3、随手关闭门窗，防止雨水淋到室内。
4、备有干布，干燥剂等物品。
四、防尘
1、所有电脑在长时间不用的情况下，应覆盖防尘罩。
2、学生上机时一定要穿着鞋套。
3、机房与走廊要有准备空间，用来换鞋套。
五、防用电安全
1、机房内的电源线严禁私拉乱结，不使用裸线。
2、定期检查所有外漏电线。
3、下班时要检查机器电源是否全部关闭。
微机五防锁工作原理
微机五防锁工作原理微机五防锁是一种用于保护计算机软件和数据安全的安全设备，它采用了多种安全保护措施，确保计算机系统不受未经授权的访问和恶意攻击。
下面将介绍微机五防锁的工作原理。
1.物理隔离微机五防锁首先通过物理隔离的方式，将计算机系统与外部环境隔离开来。
它通过与计算机主机相连的接口，将主机与外界网络隔离开来，防止网络攻击。
同时，它还通过加密技术，将计算机系统中的关键数据和软件存储在安全芯片中，防止未经授权的访问。
2.身份验证微机五防锁在计算机系统启动时，会对用户进行身份验证。
用户需要输入正确的密码或使用指纹识别等生物特征认证技术，才能进入系统。
这样可以确保只有授权的用户才能访问计算机系统，防止非法入侵。
3.权限控制微机五防锁还可以对用户的权限进行控制。
它可以将不同的用户分为不同的权限级别，只有具有足够权限的用户才能进行某些操作。
这样可以避免一些用户误操作或滥用权限，提高系统的安全性。
4.数据加密微机五防锁在传输和存储敏感数据时，会采用数据加密技术。
它使用一种密钥对数据进行加密，只有拥有正确密钥的用户才能解密数据。
这样即使数据被窃取，也无法解密和获取其中的内容，保护了数据的机密性。
5.防止病毒和恶意软件微机五防锁还具有防止病毒和恶意软件的功能。
它可以监测计算机系统的运行状态，及时发现和阻止病毒和恶意软件的入侵。
同时，它还可以对软件进行数字签名验证，确保软件的完整性和可信性。
6.安全日志记录微机五防锁会记录用户的操作行为和系统的安全事件，生成安全日志。
这些安全日志可以帮助管理员追踪和分析系统的安全事件，及时发现和处理安全威胁。
总结：微机五防锁通过物理隔离、身份验证、权限控制、数据加密、防止病毒和恶意软件以及安全日志记录等多种安全措施，保护计算机系统的安全。
它可以有效防止未经授权的访问和恶意攻击，提高计算机系统的安全性和可靠性。
同时，它还可以帮助管理员监测和分析系统的安全事件，及时采取措施应对安全威胁。
微机五防
防误装置日常维护内容
计算机维护 电脑钥匙维护 防误锁具维护 故障处理
计算机使用注意事项
不允许频繁进行非正常关机； 平时处于启动但未登录状态； 与监控系统的通讯应处于正常通讯状态。 与现场设备状态保持一致。解锁、事故处理等 非正常操作后，应将设备状态置成与现场状态 一致。 计算机应专机专用，并保证计算机及外围设备 的运行良好； 不得安装任何影响防误软件运行的其他软件。 不允许带电插拔所有相关连线。如通讯线。
系统数据备份
系统数据备份
双击鼠标 选择目录
系统数据备份
系统数据备份完 成！
系统数据恢复
系统数据恢复完成！
双击鼠标 选择目录
改变线路名称
改变线路名称完成！
改变设备编号
改变设备编号完成！
修改逻辑公式 逻辑公式编写的基本规则： “=0”表示等号前面的设备在断开位置，“=1”表示等号 前面的设备在合闸位置。如操作的设备是临时接地线， 则“=0”表示地线已拆除，“=1”表示地线已装设。 “,”表示在逗号两边的条件之间的逻辑关系为与，必 须所有条件都满足才能进行操作。 “+”表示在加号两边的条件之间的逻辑关系为或，两 个或几个条件只要有一个满足可以进行操作。
临时接地线的闭锁
地线桩
地线头
临时接地线的闭锁实例
户内隔离开关用锁销闭锁
锁销是一种用于开关柜上的隔离开关及类似的操作 机构上装设机械编码锁的安装附件。
状态检测器
手动隔离开关 操作机构的闭锁实例
分位状态检测器
合位状态检测器
在设备操作机构的两终端位置上安装二个状态检测器，分别表示 合位和分位状态。进行倒闸操作时，先用电脑钥匙打开机械编码锁进 行倒闸操作，如果是合闸操作将电脑钥匙插入合位状态检测器中确认， 如果正确，则可进行下一项的操作。如未操作，由于合位状态检测器 仍被手柄挡住，电脑钥匙无法插入其中确认，因此不能进行下一项的 操作。这样就达到了防止“空程序”的目的。
微机防误操作系统
电脑 打印机
PC机（监控 机） 光电隔离器
PC机（五防 机） 光电隔离器
电脑 打印机
综合自动化主 机柜
电脑钥匙
数 据 采 集 柜
控 制 柜
保 护 柜
编 码 锁
下一页
微机型闭锁装置充分利用现有的变电站监控系统的 控制平台，通过信息资源共享从而简化系统结构，提高 性能价格比。 信息共享的实现如图所示：
也就是我们所说的“五防”
概念
①防止带接地线合刀闸； ②防止误分、误合刀闸； ③防止误入带电间隔； ④防止带负荷拉、合刀闸； ⑤防止带电挂接地线。
下一页
防误闭锁装置的种类可分为三类：
1、 机械程序式闭锁装置； 2、 电气型防误闭锁装置；置
微机型闭锁装置通过软件方式将现场大量的二次 闭锁回路变为计算机中的五防闭锁规则库，实现了防 误闭锁的数字化，并可以实现以往电气、电磁闭锁不 能实现或者很难实现的防误功能，是电气设备防误闭 锁技术的最新技术和飞跃。 微机型闭锁装置采用计算机编码技术，将闭锁的 硬件与逻辑运算分开，闭锁的逻辑运算由计算机的逻 辑运算来实现，任何复杂的接线方式与系统的扩建均 可简单实现。 微机型闭锁装置可应用于电力、石化、冶炼等电 力设备的安全装置中，适用于35kV～500kV等各种电 压等级的变电站、发电厂的开关、刀闸等一次设备的 防误闭锁。 下一页
下一页
实际操作
现场实际操作分三类：上机操作、手动操作和提示性操作。
● 上机操作：TDWF-Ⅰ型系统具有该项功能。它是通过防误主机向监控 机发送遥控操作命令，通过变电站综合自动化系统或具有相同功能的厂站 端监控设备的执行机构输出执行操作。
● 手动操作：需要运行人员运用电脑钥匙按票项的顺序打开操作机械上的 编码锁，才能进行的各项操作。 ● 提示性操作：不需要实际动手操作的一些提示信息，如验电、确认刀闸 在合（分）位置等。操作预演后，防误主机通过串行口将已检验过的操作 票传送给电脑钥匙，现场实际操作被严格强制按照预演后生成的操作票顺 序步骤进行。现场操作时需运用电脑钥匙去开编码锁和确认提示性操作， 只有当编码锁与电脑钥匙中存放的操作票所对应的锁号完全一致时，才能 开锁，并进行操作。此项操作完毕后，电脑钥匙才能开启下一步操作项对 应的编码锁。这样就将操作票与硬件操作一一对应，杜绝了误走间隔操作 事故的发生，保证操作的正确性。 下一页
微机五防的作用
微机五防作用
微机五防现在广泛应用于变电站中，国家电力部门规定电力安全为主，变电站中高压开关柜必须装有微机五防装置，针对电力规定，淄博腾誉电气有限公司专门研发了微机五防系列产品。
以确保电力系统安全。
淄博腾誉电气微机五防具体作用：
主要功能特点：
1、具有模拟操作智能判断、语音提示、自动生成操作票并进行更改及删除、替换等功能。
2、闭锁作用贯穿于操作过程始终，对“五防”
防止误分、误合断路器
防止带负荷拉、合隔离开关
防止带电挂（合）接地线（接地开关）
防止带地线（接地开关）合隔离刀闸
防止误入带电间隔
全部达到强制性闭锁的要求，能有效的防止断路器“拒动”、隔离开关、地刀、地线操作的“走空行程”，和开关柜门的“虚掩”问题，杜绝各种误操作事故的发生。
3、锁具结构简单，操作方便、快捷；智能钥匙大屏幕显示的友好界面，语音提示操作流程，使操作过程更加轻松流畅。
4、操作系统依照“依顺序，按条件”开锁，操作方式灵活，可竖向操作，也可横向操作；支持多任务并行操作。
5、锁具能够和组合电气的电气闭锁、高压带电显示装置及线路安全监控闭锁装置有机衔接，使整个变电站达到“系统防误整体闭锁”的水平。
工作原理介绍：
可对电气设备实行闭锁、模拟预演、智能判断、语言提示、开出典型操作票并对将模拟预演的操作内容发送到智能钥匙，由智能钥匙依次提示操作步骤对现场锁具进行解锁，可全面实行各项五防闭锁功能。
变电站微机五防系统施工方案
变电站微机五防系统施工方案一、前言变电站是能源输送的重要枢纽，安全稳定的运行对整个电力系统至关重要。
而微机五防系统是保障变电站运行的关键。
为了确保微机五防系统的有效实施，施工方案显得尤为重要。
本文将详细介绍变电站微机五防系统的施工方案。
二、系统概述微机五防系统作为变电站的核心系统之一，主要用于实时监测电力设备的运行状态，并在发生故障时进行处理和保护。
其功能主要包括故障检测、数据采集、通信传输等。
三、施工准备1.设备清单：准备所需的微机五防系统设备清单。
2.施工人员：组织合适的工程人员进行施工。
3.工具准备：准备所需的施工工具，包括电气工具、测试仪器等。
4.安全防护：确保施工人员具备相关证书和安全防护装备。
四、施工步骤1.场地准备：清理施工现场，确保安全通道畅通。
2.系统安装：按照设备清单逐步完成微机五防系统的安装，包括设备固定、电缆连接等。
3.电气接线：根据系统接线图进行电气接线，确保连接正确可靠。
4.调试测试：完成安装后进行系统调试测试，验证系统功能正常。
5.资料整理：整理施工过程中的相关资料、检测报告等。
五、施工注意事项1.严格遵守安全操作规程，确保施工过程安全。
2.施工人员需进行系统培训，熟悉微机五防系统操作方法。
3.在施工过程中保持沟通，随时协调解决问题。
4.确保施工质量，避免因施工不当导致设备故障。
六、总结与展望通过本文详细介绍了变电站微机五防系统的施工方案，包括施工准备、施工步骤、注意事项等内容。
合理有效的施工方案是系统安装和运行的保障，能够提高变电站的运行效率和安全性。
希望未来在微机五防系统的施工领域能够不断创新，提升施工效率和质量，为电力系统的稳定运行做出贡献。
以上就是关于变电站微机五防系统施工方案的详细介绍，希望对您有所帮助。
简谈变电站微机五防系统
简谈变电站微机五防系统在操作回路上合理地安装防误系统，是使变电站能够更加安全运行，避免在操作工程中发生安全事故的一种有效措施。
近几年微机防误技术的不断成熟，使其被更加广泛地应用到了变电站中，这种应用不仅在新建的变电站中有所体现，许多老变电站也对微机五防系统进行了改造。
1 五防功能我国电力系统在实际应用中出现过无数次的事故，通过对这些事故的总结，并对其他国家电力系统的运行经验进行借鉴，提出了“五防”要求，来保障电力系统的正常运行。
在设计和实现变电站防误系统过程中需要以“五防”作为标准，“五防”具体指的是以下五种功能：（1）防治断路器出现误合、误分情况；（2）防止合、分离开关上带有负荷；（3）防止因疏忽而误入带电间隔；（4）防止带接地刀闸（接地线）和隔离开关（断路器）；（5）防止带电合（挂）接地刀闸（接地线）。
2 防误系统设计2.1 硬件构成防误系统的硬件主要由主机系统、操作采集卡子系统、防误操作器子系统三部分构成，操作采集卡系统负责检测多条线路的信号，确保系统的正常运行。
2.2 主机系统软件设计主机软件是整个五防系统的关键，在五防系统的软件设计中应当重点对EEPROM的分配加以考虑，每一块采集卡都应当具有四个接口，每个接口都可以对线路中的刀闸运行状态进行采集，每个采集卡都会将存储分为五个区，五个区中的一个分区用来存储采集卡的地质和与之对应的四条线路号，其余四个分区则将会存储于该分区对应的线路号。
主机系统软件主要由六个模块构成，具体构成信息如图1所示：图1 功能模块图2.2.1 安全控制。
在安全控制模块，第一步应当建立一个安全操作人员资源库，安全库中的人员必须是经受过主管部门的批准。
在系统正常工作后，应当对访问进行控制，只有在系统登录界面内输入正确的用户名和密码后才可进入系统。
如果出现三次输入用户名和密码错误后，系统将会报警，使用者只有正确地输入用户名和密码才可以对系统进行操作。
2.2.2 数据通讯。
浅谈微机五防系统基本原理
浅谈微机五防系统基本原理本文重点阐述了微机五防的基本理论和系统应用，将微机五防系统与传统电气五防系统进行比较，对微机五防系统的优点进行了初步分析，提出了微机五防系统在实际应用中需考虑的几点小问题。
标签：微机五防，电气五防，电力系统电力系统“五防”规定了电气设备防误的设计、运行、管理原则，要求带电设备必须安装防误装置，以达到防误操作的目的。
防误操作技术随着电力系统的快速发展也在不断提高，先后出现了机械五防、电气五防、微机五防、在线式五防等多种闭锁形式，其中微机五防的应用最为广泛。
1. 微机五防系统概述1.1. “五防”功能的定义“五防”具体是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
1.2. 微机五防系统的基本组成微机五防系统是一种采用计算机技术防止高压电气设备误操作的系统。
系统中的闭锁规则库取代了现场大量的二次闭锁回路，实现了五防闭锁的数字化。
微机五防系统主要由电脑主机、模拟屏、电脑钥匙、编码锁等功能元件组成。
电脑主机：安装有防误闭锁软件，并具有操作票和系统管理功能。
设备厂家人员预先根据变电站、开关站的实际情况编写防误规则。
电脑主机通过其与监控系统之间的串行口通信，获取现场一次设备的实时信息，使主机上的模拟图与实际设备状态完全一致。
主机上的“操作票管理系统”提供了模拟操作的环境，可以快速、正确地生成符合要求的操作票。
即操作人在主机进行设备的模拟操作，系统根据防误规则判断操作是否正确，发现误操作立即提醒操作人修正，最终把正确的操作票发送到电脑钥匙进行实际操作。
电脑钥匙：微机五防系统的核心设备。
电脑钥匙从主机接收正确的操作票，操作人员按电脑钥匙上的操作程序进行解锁操作，操作任务完成后上传主机，操作全程记录入主机，实现操作过程、信息、设备状态的闭环控制。
编码锁：采用数字化结构，能实现按电脑钥匙的操作指令闭锁、开锁的锁具。
传统电气闭锁防误与现代微机五防技术（四篇）
传统电气闭锁防误与现代微机五防技术引言：随着现代化技术的快速发展，电气系统在各行各业中扮演着越来越重要的角色。
然而，电气系统的运行过程中难免会出现误操作或故障情况，给人们的生命财产造成巨大的损失。
因此，针对电气系统的防误和安全性是一项非常重要的任务。
传统电气闭锁防误和现代微机五防技术是常用的两种防护措施，本文将对两种技术进行详细的讨论和比较。
传统电气闭锁防误技术：传统电气闭锁防误技术是指通过使用机械和电气装置来实现对电气系统的防误控制。
其基本原理是通过物理装置和逻辑控制将操作步骤按照一定的顺序和程序进行锁定和控制，防止误操作或意外发生。
1. 闭锁功能：传统电气闭锁防误技术的核心是闭锁功能，通过在电气系统中设置各种互锁装置，例如闭合式断路器、电动机机构、接触器等，对电气设备的操作进行限制。
闭锁功能可以防止误操作引起的意外事故，保障电气设备的安全运行。
2. 闭锁条件：传统电气闭锁防误技术的另一个重要方面是设定闭锁条件。
闭锁条件一般是通过逻辑控制装置实现的，例如接触器、开关等。
通过设定合适的闭锁条件，可以限制不符合操作步骤的操作，从而防止误操作。
3. 闭锁装置：传统电气闭锁防误技术还需要使用一些特殊的装置来实现闭锁功能。
这些装置包括电气联锁装置、电子闭锁装置、机械防护装置等。
这些装置有助于确保电气设备的操作按照规定的步骤进行，并能及时发出警告信号，提醒操作人员遵守操作步骤，防止误操作。
现代微机五防技术：随着计算机和通信技术的快速发展，现代微机五防技术逐渐成为电气系统防误的新趋势。
现代微机五防技术主要通过计算机和通信技术实现对电气系统的全面监控和远程控制，提高电气系统的安全性。
1. 微机控制：现代微机五防技术使用计算机作为控制中心，通过控制软件和硬件设备实现对电气系统的监控和控制。
计算机可以实时监测电气设备的工作状态，并记录运行参数和故障信息。
同时，计算机还可以根据系统的要求进行自动检测和调节，提高电气系统的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

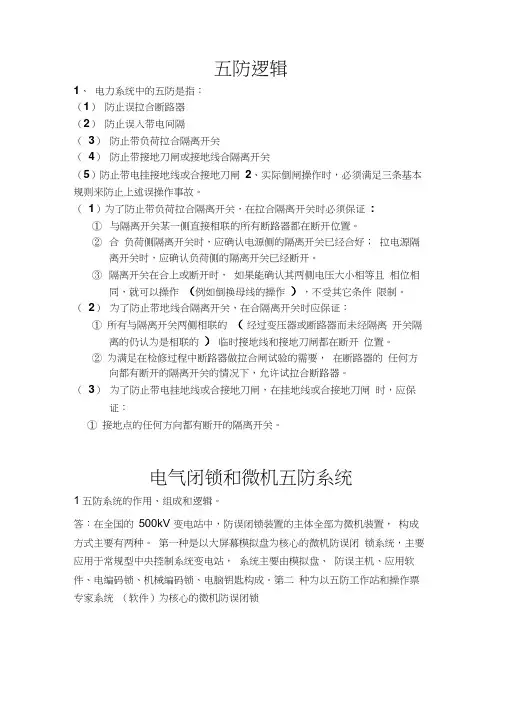

一、作用：防止误操作，保证倒闸操作 的正确性， 二、防误装置包括： 微机防误、电气闭锁、电磁闭锁、机械 连锁、机械程序锁、机械锁、带电显示 装置等
二、防误装置应实现以下功能 （简称“五防”）
1、防止误分、合断路器 2、地线（接地开关）合断路器 （隔离刀闸） 5、防止误入带电间隔
一、模拟->自由模拟->执行窗口->打印或保存票
1、点击
【自由模拟】键，在出现界面内点击 【模拟开始】键，在如下界面
三、防误装置运行管理
1、防误装置正常情况下严禁解锁或退出 运行。防误装置的解锁钥匙或备用解锁 钥匙必须有专门的保管和使用制度。 2、电气操作时防误装置发生异常，应立 即停止操作，及时报告运行值班负责人， 在确认操作无误，经变电站站长同意后， 方可进行解锁操作，并做好《解锁钥匙 使用记录》
3、当防误装置确因故障处理和检修工作 需要，必须使用解锁钥匙时，需经变电 站负责人同意，做好相应的安全措施， 在专人监护下使用，并做好《解锁钥匙 使用记录》 4、在危及人身、电网、设备安全且确需 解锁的情况下，经变电站负责人同意后， 可以对断路器进行解锁操作。
5、防误装置整体停用应经本单位总工程 师批准，才能退出，并报安监部门备案。 同时，要采取相应的防止电气误操作的 有效措施，并加强操作监护。 6、运行人员应熟悉防误装置的管理规定 和实施细则，新上岗运行人员应进行使 用防误装置的培训。
7、防误装置的管理应纳入厂站的现场规 程，明确技术要求、运行巡视内容等， 并定期维护。 8、定期检查防误装置的运行情况，并做 好检查记录。 9、防误装置的缺陷定性应与主设备的缺 陷管理相同。
系统原理与结构：
图1系统原理图
系统登录
双击桌面上的共创DC综合防误系统图标， 即可运行系统。进入后首先是系统自检 界面，自检结束后可直接从主接线图上 察看现场设备运行状态，如要使用必须 先登录，登录要求输入正确的用户名 （或ID号）及密码，如下图：
使用流程
本系统使用操作流程一般可分为三种： 1、模拟->自由模拟->执行窗口->打印或 保存票 【常用】 2、开票->模拟->预令票->正式令票->打 印->保存为预演票 3、预演->选择预演票->按票模拟->执行 窗口->打印或保存票
