实测地质剖面
实测地质剖面及成图方法修改
6）研究确定地层的含矿性及其矿产类型；研 究确定对工程有不良影响的地层类型及其分布 规律。
7
三、实测地质剖面的原则及技术要求
1、剖面走向。剖面线方向应尽量垂直地层或主要 构造线走向，一般情况下两者的夹角不宜小于60度。
2)查明地层层序: 地层层序是指地层按照新老关 系依次产出的顺序。地层新老关系的判别，最重要 的是地层顶底的判别。最常见的地层顶底的判别标 志有：交错层理、干裂、荷重模和槽模、叠层构造 等。
3. 查明地层厚度：地层厚度根据实测剖面测量数 据计算求得.
4
4. 查明地层的岩性特征：包括地层的岩石种类、 岩石颜色、物质成分、结构构造等。
2、剖面代表性与可操作性。要求剖面线上地层发 育较全，生物化石丰富、构造简单。→便于确定地层 接触关系和进行地层划分，确定地层时代，同时也便 于进行横向对比。
3、剖面露头要求。剖面线经过的具体位置基岩出 露良好、具有连续性、通视条件好、代表性强、岩石 类型齐全、易于测制。→沟谷，自然和人工采掘的坑 穴，壕堑和铁路、公路旁侧崖壁等是布置实测剖面线 的理想位置。
5. 查明地层所含化石的特征: 包括：化石的种 类、保存程度、富集程度，并根据标准化石的种 类确定地层时代。
6.查明地层的时代:主要根据： ①标准化石：例 如三叶虫、小蜓、麦粒蜓、蛇菊石; ②同位素年代 测定：例如沉积岩中的自生粘土矿物伊利石、海 绿石可用来测定沉积岩的年龄。
7. 查明地层的含矿性:包括：矿产种类、品位、 产状、分布等。
各组一般应配备：地形图1幅，地质罗盘3个， 地质锤1把，测绳（皮尺）1条，钢卷尺1个， 记录本1本，三角板1付，半圆仪1个，图板或 讲义夹1个，绘图纸（方格纸）1～2张，实测 剖面记录表5～10张，铅笔3支，胶布1卷，标 本签1本。

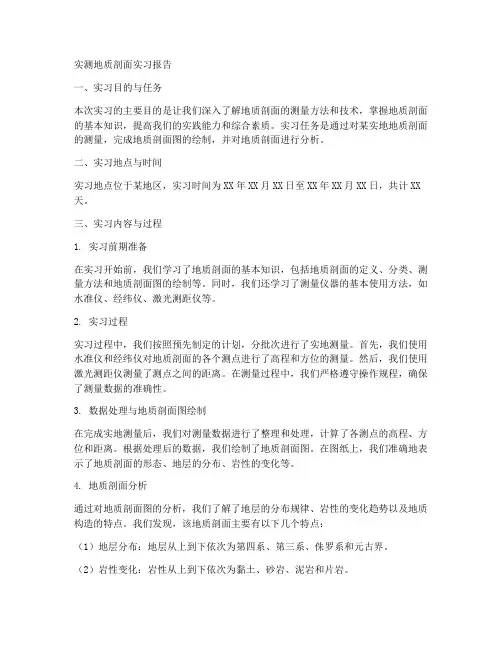

实测地质剖面实习报告
实测地质剖面实习报告一、实习目的与任务本次实习的主要目的是让我们深入了解地质剖面的测量方法和技术，掌握地质剖面的基本知识，提高我们的实践能力和综合素质。
实习任务是通过对某实地地质剖面的测量，完成地质剖面图的绘制，并对地质剖面进行分析。
二、实习地点与时间实习地点位于某地区，实习时间为XX年XX月XX日至XX年XX月XX日，共计XX 天。
三、实习内容与过程1. 实习前期准备在实习开始前，我们学习了地质剖面的基本知识，包括地质剖面的定义、分类、测量方法和地质剖面图的绘制等。
同时，我们还学习了测量仪器的基本使用方法，如水准仪、经纬仪、激光测距仪等。
2. 实习过程实习过程中，我们按照预先制定的计划，分批次进行了实地测量。
首先，我们使用水准仪和经纬仪对地质剖面的各个测点进行了高程和方位的测量。
然后，我们使用激光测距仪测量了测点之间的距离。
在测量过程中，我们严格遵守操作规程，确保了测量数据的准确性。
3. 数据处理与地质剖面图绘制在完成实地测量后，我们对测量数据进行了整理和处理，计算了各测点的高程、方位和距离。
根据处理后的数据，我们绘制了地质剖面图。
在图纸上，我们准确地表示了地质剖面的形态、地层的分布、岩性的变化等。
4. 地质剖面分析通过对地质剖面图的分析，我们了解了地层的分布规律、岩性的变化趋势以及地质构造的特点。
我们发现，该地质剖面主要有以下几个特点：（1）地层分布：地层从上到下依次为第四系、第三系、侏罗系和元古界。
（2）岩性变化：岩性从上到下依次为黏土、砂岩、泥岩和片岩。
（3）地质构造：地质构造主要有断裂和褶皱两种，其中断裂构造较为发育，表现为地层的错断和破碎。
四、实习收获与体会通过本次实习，我们不仅掌握了实测地质剖面的基本方法和技能，还学会了地质剖面图的绘制和分析。
同时，我们在实践中锻炼了自己的团队合作能力和沟通协调能力。
实习期间，我们深刻体会到了理论联系实际的重要性。
只有将所学的理论知识与实际操作相结合，才能更好地应对复杂的地质问题。
地层剖面实测方法
剖面测制的技术要求
1. 剖面选择与布置 构造剖面选择在露头好，变形强烈，构造现象 丰富，叠加与置换关系清楚，构造岩发育，运动学 标志典型、与围岩界线清楚的地段测制，剖面测制 方向基本垂直于构造带展布方向。 本次实测的地层剖面为太平山南坡晚古生代地 层，控制层位有C2b、C3t、P1s，下伏地层和上覆 地层分别为O2m（平行不整合）和P1y（与下覆为整 合关系），剖面方向基本上垂直各地层界线。构造 剖面为房山西断裂带。
剖面测制工作流程
• 野外测量、观察、记录及采样； • 室内整理、编录和计算，编绘导线平面 图、实测剖面图、地层柱状图； • 剖面小结（剖面概况，地层层序、认识、 存在问题及原因、解决措施等）；
剖面记录内容
• 剖面测制起止时间、天气情况、地点； • 剖面名称及编号、测制任务及意义、人员分工、 地形图及航磁图编号； • 剖面起止点位置、座标、点性、描述； • 剖面总导线方位，分导线编号、方位、坡角、斜 距； • 各分层号、斜距及特征（含地貌特征），重要界 面之间地质体的关系； • 产状及位置、样品编号及位置； • 信手剖面图、各类素描图、照片。 注：描述内容均应按导线距及分层号进行！！！
• 据剖面起、止点位置用罗盘在野外测出剖面总体 方位或用量角器在地形图上度量剖面总体方位； • 分导线自然方位（B）、坡角（β）由前、后测 手根据罗盘测得值（相差值一般小于5°）求平 均。其中方位是代表导线与正北方向的夹角；坡 角代表导线与平面间夹角。以后测手水平视线为 准，导线在其下坡时角为负值、在其上为正值； • 分导线及分层斜距用测绳或皮尺沿地形坡度上度 量；分层连续：37－56m为8层，56－3为9层。 • 勾绘微地形、大的地质界线，简单的地质轮廓。
地层剖面计算表格式
中 国 地 质 大 学 （北 京）
实测地质剖面实习报告
一、实习题目实测地质剖面实习二、实习目的1. 了解地质剖面测量的基本原理和方法。
2. 掌握地质剖面测量的操作技能。
3. 培养实地观察、分析和记录的能力。
4. 提高对地质构造和地层特征的认识。
三、实习时间2023年X月X日至X月X日四、实习地点XX省XX市XX县XX山脉五、实习内容1. 实地考察与准备实习小组到达实习地点后，首先对实习区域进行初步考察，了解地形地貌、地层分布和地质构造情况。
根据实习指导教师的要求，确定剖面测量线路，并做好相关准备工作。
2. 地质剖面测量（1）剖面线路选择：根据实习指导教师的要求，选择一条具有代表性的地质剖面线路，确保剖面线路能够较好地反映实习区域的地层结构和地质构造特征。
（2）剖面测量：实习小组按照事先确定的剖面线路，使用经纬仪、水准仪等测量工具进行地质剖面测量。
具体步骤如下：①沿剖面线路设置测量点，确保测量点分布均匀、间距适中；②使用经纬仪和水准仪测量剖面点的坐标和高程；③在剖面点处采集岩石样品，记录样品的地质特征；④根据测量数据，绘制地质剖面图。
3. 地质剖面图绘制根据实测数据，绘制地质剖面图。
地质剖面图包括以下内容：（1）剖面线路：标注剖面线路的位置和长度；（2）地层划分：根据地层特征，将剖面图中的地层进行划分，并标注地层名称；（3）地质构造：标注断层、褶皱等地质构造特征；（4）岩性描述：描述剖面图中各地层的岩性特征；（5）样品采集点：标注样品采集点的位置。
4. 实习总结实习小组对实习过程中遇到的问题进行讨论和分析，总结实习经验，撰写实习报告。
六、实习体会与收获1. 通过实习，掌握了地质剖面测量的基本原理和方法，提高了实际操作技能。
2. 在实习过程中，培养了实地观察、分析和记录的能力，为今后从事地质工作奠定了基础。
3. 深入了解了实习区域的地层结构和地质构造特征，提高了对地质学知识的认识。
4. 通过实习，增强了团队协作意识，提高了沟通能力。
5. 激发了对地质学的兴趣，坚定了为地质事业献身的信念。
实测地质剖面方法
视倾角：总剖面方向切面上的地层倾角，野簿后面查表, 公式
2、剖面制图
地层剖面图制作的流程
导线平面图 线路地质平面图
地层剖面图
导线平面图
分导线
导线平面图
总导线方向的确定
线路地质平面图
在导线平面图的基础上添加其他要素: 导线号，地质点(直径2mm，导线上方)，组的界线(长1.5cm， 延 伸方向，注意平行不整合的表达方式), 分层界线(长1.0cm，延伸 方向)，地层产状(5,1mm，导线上方) ， 在导线下方: 层号①, 组的代号C2b, 地名地物点(…高地, 村等)
别
注
坡度明显变化处
意
尽可能在分层界线处
三、室内实测地层剖面计算及制图
1、数据计算 2、剖面制图
1、数据计算
室内完成剖面记录计算表10－25
10 11 12 13 14
15
16 17
18
19
20 21 22
23
24
25
厚 分 组 累 总方向 斜 分 导线方 向与岩 度 层 段 计 与导线 平 层
层倾向 ① 厚 厚 厚 方位夹 距
矿产: 煤, 水泥材料, 建筑材料 责任表: 同综合地层剖面图
先审核再上墨
厚度
文字描述
细心!
剖面总方向的计算方法: TanΦ=(L1‘cosB1+L2’cosB2+…)/(L1’sinB1+L2’sinB2+…)， 剖面总方向C=90°- Φ 其中L1‘指第1导线的斜平距
预B1指祝第1导大线的家方位顺角 利完成实习任务!
B001
20 32
野外完成剖面记录计算表1－9
地质剖面测量方法及技术要求
导线测量
导线编 导线方 坡度 导线 号 位 角 斜 距 0-1 83 +14 25.50 导线平 导线高 累计平 累计高 距 差 距 差 24.74
斜距×cos坡 度角
பைடு நூலகம்
6.16
斜距×sin坡度 角
6.16
以导线的顺序按行次记录导线的测量数据 导线数据是一个三维空间中的矢量。 从斜距到平距的变换，是为了绘制实测地质 剖面图而进行的投影变换，通过变换，导线的 性质从 “一个三维空间中的矢量” 变换为 “一个水平投影面上的二维空间中的矢量 + 导 线起止点的高差值”。
导线水平投影
导线垂直投影
剖面图的地形线
地层产状标示
地层分层界线
标注地层分层编号
完成的实测地质剖面图
四、实测剖面图的内容
• 1、图面内容 • 实测剖面图上应有图名、图例、比例尺、 起点坐标、方位、垂直标尺、水平标尺、 剖面图、平面图及责任签等。作图时，剖 面图的西、北西、南西、南端应放置在剖 面图的左边，而东、北东、南东、北端放 在剖面图的右边。剖面图由左至右总体方 位应小于180°。如果有物化探工作，其曲 线图可视情况放在实测剖面图的上方或单 独成图。
七、剖面工作小结
实测地质剖面工作小结的主要内容： 简述剖面的地质构造特征，说明剖面中有 那些地质构造（断裂、褶皱）、说明地质构造 面的产状（地层产状、断层构造面产状）、岩 石类型（地层则直接指出地层的时代、岩浆岩 则直接指出岩浆岩的时代）。对于地层，要说 明地层层序正常或反转。对于岩浆岩，要说明 岩浆岩侵入的最新地层的。 简述剖面地层的岩相古地理特征，如果观 察到剖面地层中有序层理等特征，这是判断地 层层序正常或倒转的直接依据，应有相应描述。
• 2、实测勘探线剖面图
实测地质剖面小结
江山上横塘O1y-O2y实测地层剖面一、前言1、目的任务测量此剖面目的观察了解古生界下奥陶统的印渚埠组、宁国组、胡乐组及砚瓦山组的岩石特征、岩石成分、岩石组合特征,确定填图单元,明确接触关系。
观察沉积岩沉积构造特征,分析沉积环境,尽而建立地层层序。
2、剖面概况及测量方法剖面位上横塘路边,剖面长度500m,剖面方向138°,起点坐标Y=4485317、X=718046、H=2130m,终点坐标X=713820、Y=4488611、H=2280m,采用GPS 定位,测绳量距、罗盘测方位、坡角的半仪器法测制。
3、参加人员本剖面江西有色地质勘查一队剖面小组测量。
具体人员及分工为(前测手)、(记录员)、(分层、岩性描述)、(后测手)、本剖面总斜长300m,共测10导,划分岩层7层,取得岩石标本7件,化石标本1件。
二、地质成果1、剖面测制区地质背景测区位于江山—绍兴深断裂西侧,地理位置位于浙江省西部,毗邻江西省。
区域上基底为双溪坞群,由一套中基性—酸性熔岩、火山碎屑岩组成。
震旦系—志留系为一套连续的碳酸盐—砂泥质沉积,上泥盆统—下三叠统为砂岩—碳酸盐岩组合,中生代火山岩零星分布。
构造以印支期褶皱运动为主,岩浆活动微弱。
剖面测区为奥陶系下统。
2、剖面岩性特征分层列述剖面所测地层由新到老列述如下:胡乐组7层:灰黑色薄层硅质岩、页岩、粉砂岩和含炭页岩互层。
硅质岩,隐晶质结构,块状构造,主要矿物为自生石英、有机质。
页岩,主要矿物为粘土。
粉砂岩,粉砂质结构,薄层状构造,层理发育,主要矿物为石英、长石。
含炭质页岩,主要矿物为粘土、炭质(10%)。
15m整合接触宁国组6层:灰黑色页岩夹薄层状粉砂岩、硅质岩(含黄铁矿结核)。
灰黑色页岩,主要矿物为粘土、有机质。
薄层状粉砂岩,粉砂质结构,薄层状构造,主要矿物为石英、长石。
硅质岩,隐晶质结构,块状构造,主要矿物为石英。
灰黑色页岩中见有笔石、海百合茎化石。
30m5层:中厚层状亮晶砂屑灰岩。
地质剖面的测制实测剖面的目的任务和部署原则地_OK
以此法连续画出各导线上的内容，直到剖面终点。如果 中途需要平移距离较大，则可不按作图比例尺，而在图 上标明平移距离，但平移方向应准确画出
7
• （4-3）野外剖面图的编绘 • 在导线图的下方，以图纸的横线作为剖面总方位
线，使用圆规将导线图上的各种信息：各导线点、 分层点位置、分层号、产状点位、古生物化石、 岩石样品采集部位等，标定到总方位线上。 • 剖面图的成图方法： 依据实际情况画剖面方向地形线： 将剖面总方向上的各分层点向上投影到地形线上； 充填岩性符号、标示分层线、分组线、分系线； 加上产状信息、方位信息、比例尺、图例、图名 等
• 剖面起、终点的位置、剖面观察点、岩层产状要素及地层分界线等，都应准 确地标定在地形图上。
• ④实测剖面野外工作结束后，应及时对各项实测数据进行整理计算，对各种 样品进行分析鉴定，根据室内分析鉴定成果对野外观察资料进行修正补充， 编制有关图件（导线平面图、实测剖面图和柱状图等）；做剖面小结，划分 地层单位及填图单位。
• 测制地层剖面的目的之一，是通过剖面的详细研究对地层进行 划分，并在此基础上确定填图单位。填图单位是在地层划分的 基础上，根据填图比例尺的精度要求来确定的。确定的合理与 否直接影响着填图工作的质量。如果划分过粗，图面上不易反 映区域地质构造的细节；划分过细又会使图面结构复杂化，增 加图面负担。因此，填图单位的确定是影响全局的问题，必须 全面、慎重考虑。划分和确定填图单位的原则是：a.一般情况 下，填图单位不能大于地质调查精度所要求的最大地层单位的 范围；b.每一个填图单位应有特定的岩性组合（如巨厚的单层、 复杂的互层、完整的沉积旋回等）；c.具有明显的识别标志 （如岩石的颜色、成分、结构、沉积构造、区域变质特征、古 生物或古生物组合，或特征的地貌标志等）；d.每一个填图单 位应有一定的厚度和出露宽度，其厚度和出露宽度不能过大或 过小，最小单位在图上的表示宽度不小于1mm；e.一个填图单 位内部不应包含明显的沉积间断面（假整合或角度不整合）。
实测地质剖面方法
实测地层剖面为了对测区的地层情况有准确的了解，选择出露较好的典型地层剖面进行实际测量。
（一）小组成员共同承担的任务1.确定剖面起、止点, 将其准确标定在地形图上并标上地质点号剖面起、止点按地质填图地质点号统一编号，并在剖面线上用油漆做上醒目的标记。
确定剖面起、止点通常采用三点交汇法并根据地形、地物加以校正。
目前多采用卫星定位系统——GPS进行定位。
确定剖面起、止点的原则：剖面起点要放在所测地层的下伏层位中，终点要放在所测地层的上覆层位中。
例如：所要实测的地层是石炭系（C），起点要放在泥盆系（D）的顶部，终点要放在二叠系（P）的底部。
如下图：2.划分地层，将分层界线和分层号标在剖面线上地层划分的主要依据是地层的岩性特征，岩层剖面上岩石的颜色、结构、构造、成分或岩石组合规律等等方面的差异都可以作为分层标志。
实测剖面所划分出的层，可以是单一岩性层，也可以是有规律组合在一起的复合岩性层。
所划分出的每一层与上、下相邻层的宏观岩性特征应有较明显的差异，易于识别。
复合岩性层的的组合规律主要有①夹层型（以一种岩性为主夹有其它岩性）；②互层型（由两种岩性交互产出）；③韵律型（三种或三种以上岩性顺序排列、重复出现）。
地层划分的精度地层划分的精度(即：分层厚度)与所选定的比例尺有关，两者的关系如下：实测剖面分层精度与比例尺的关系注: 最小分层厚度等于实测地层剖面图或柱状图上1mm所代表的地层厚度，最大分层厚度等于实测地层剖面图或柱状图上1cm 所代表的地层厚度。
分层厚度的下限通常为自然岩层厚度。
地层划分时应重视的问题地层划分时应重视有意义的特殊岩层，例如底砾岩层、古土壤层、含矿层、化石富集层、岩性独特的标志层等等，对于这些岩层，即使厚度不大也应单独分层，在剖面图和柱状图上予以夸大表示（可夸大到1mm）。
3.寻找化石应逐层依次寻找化石，将找到的化石顺序编号，并在化石发现地点用油漆做上标记。
·根据小组成员的多少可作如下分工（见下表）：实测地层剖面人员分工1. 前、后测手的任务①在已经确定的剖面线上，选择导线点，并做上标记（标注导线点号）。
实测地质剖面
实测地质剖面探矿者第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。
在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。
包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。
在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。
因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。
在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。
在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。
为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。
选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。
剖面线应尽可能垂直于岩层走向。
有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。
所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。
以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。
如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。
2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。
避开障碍物，减少平移。
实测地质剖面及其成图
表1 实测地质剖面人员分工简表
欧姆龙贸易（上海）有限公司
4) 准备好测制剖面用的工具、材料。为了保证实测地质剖面工作的顺利进行，对剖面测制过程中所需的 有关资料、工具、材料，按人员分工分别准备和携带，以便到野外就能有条不紊地开展工作。各组 一般应配备地形图1幅，地质罗盘2个，地质锤2把，测绳（皮尺）1条，钢卷尺1个，记录本2～3本， 三角板1付，半圆仪1个，图板或讲义夹1个，绘图纸（方格纸）3～5张，实测剖面记录表5～10张， 铅笔3支，胶布1卷，标本签1本。
欧姆龙贸易（上海）有限公司
4 3
1 2
0
欧姆龙贸易（上海）有限公司
1.导线号：
以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
欧姆龙贸易（上海）有限公司
导线长（L）： 每一导线的长度
欧姆龙贸易（上海）有限公司
导线方位：
指前进方向的方位角, 前后测手
平均。
欧姆龙贸易（上海）有限公司
欧姆龙贸易（上海）有限公司
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，在平面上表现为一条反复转折的导线。
优点：可以适应多种变化的情况，野外测制方法简单易行速度快。 缺点：当剖面为非直线时作图麻烦，精度较其它方法稍差。
欧姆龙贸易（上海）有限公司
1、导线布设原则 ① 所有导线应尽可能沿同一方向，并垂直主要地层走向或主要构造线方向。尽量减少导线转折，且导线
1）了解剖面基本情况。选定好所测剖面位置后，首先进行详细踏勘，了解岩层的分层厚度，岩性组合规 律，所产化石，地层接触关系，标志层等。
2）做好剖面测制计划。根据详细踏勘情况制定工作计划：包括比例尺，测制方法、施测顺序、组织分工 及工作进程计划等。
实测地质剖面及其成图
7）分层号。从剖面起点开始，对实测各岩层的分层由 1开始
顺序编号。注意：如果某一分层在前一条导线中已经测过一 部分并编了分层号，第二条导线中续测部分不再另编新号。
要构造线方向。尽量减少导线转折，且导线总体方向要保
持与主要地层（或主要构造）走向垂直。 ② 每条导线的端点（导线点）应布置在地形起伏变化处，同 一导线之内的地形坡度要基本稳定。注意：导线点不一定 是地层的分界点，为了统计和作图的方便，在有条件统一 时，应尽量取得一致。 ③ 对重要地质现象不清楚地段，可沿地层某一界面走向平移 导线后测制，平移距离控制在20～30m以内。导线平移时，
6）组内人员按照分工各执其事，从导线起点开始工作，直至 整个剖面测量完成为止。
7）导线施测过程中，要做好地质记录、填制好记录表格，绘 制好地质剖面草图与信手剖面图。
4
3
1
2
0
1.导线号： 以剖面起点为0，第一导线终点为1，表内记为 0—1；第二导线为1—2，依此类推。
导线长（L）： 每一导线的长度
导线方位（B）：指前进方向的方位角, 前后测手平均。
坡角（±β）：仰角为正，俯角为负，前后测手平均。
分层号：如第1层用代号①表示,依此类推。
分层斜距（L）：分层在导线上的长度。
岩层产状：产状及位置(如“2m” ，记录在产状附近)。 标本和样品的编号和位置：标本B001；照片D001。 岩性描述：简明,如灰色薄层状灰岩(由分层员报读)。
笔3支，胶布1卷，标本签1本。
（二）地质剖面的测制方法和内容
★导线法：系指按既定剖面的方向，随着地形起伏连续实测，
实测地质剖面原始地质编录
年月日
说明：
1）导线号：以剖面起点为0，第一测绳终点为1，导线号记录 为“0—1”；第二测绳起点1至第二测绳终点2，导线号记录为 “1—2”；其余类推。
2）导线方位角：导线前进方向的方位角。由前、后测手对测、 互校。
3）导线斜距：导线起、终点间沿地表的长度，一般采用以 “米（m）”作为计量单位。
4）分层斜距：指同一导线内不同岩性的分界点在导线上的距 离。同一条导线上各分层斜距之和，等于该导线的导线斜距。
根据矿区地质图的比例尺，确定实测地质剖面的比例尺。
矿区地质图 1：25 000 1：10 000 1：5 000 1：2 000 1：1 000
剖面图比例尺一览表
实测地质剖面图
矿区勘查线剖面图
1：2 000~1：1 000 1：5 000~1：10 000
1：1 000~1：500
1：2 000~1：5 000
6)查明地层的时代:确定地层时代的主要根据： ①标准化 石：例如三叶虫(∈)、小蜓、麦粒蜓、蛇菊石; ②同位素 年代测定：例如沉积岩中的自生粘土矿物伊利石、海绿石 可用来测定沉积岩的年龄。 7)查明地层的含矿性:矿产种类、品位、产状、分布等。
8)确定填图单位:对地层进行归纳组合，综合考虑填图比例 尺等方面的要求，确定填图单位。
5）坡度角：导线经过地段的地面与水平面之间的夹角，称该 地段的坡度角。它以导线的前进方向为准，仰角为正，俯角 为负。 6）地层产状位置斜距（包括断层）：地层产状测量点据该导 线起点处的地表长度。 7）分层号。从剖面起点开始，对实测各岩层的分层由1开始 顺序编号。注意：如果某一分层在前一条导线中已经测过一 部分并编了分层号，第二条导线中续测部分不再另编新号。 8） 对“实测地层剖面记录表”中所列的 1、2、3、4、7、 10、11、12、14、15、17、18、19、20诸项的填写，必须在 测量过程中逐项填入表内，不得有误或任意涂改。表中其他 内容通过计算、换算获得。
地质勘查实测地质剖面位置的选择
地质勘查实测地质剖面位置的选择要求：掌握工作区的地质特征。
要点：剖面方向应垂直地层总体走向。
注意：剖面线平移时岩层层位衔接。
1、实测地质剖面的比例尺应根据矿区地质图比例尺确定。
矿区地质图实测地质剖面图1：25000 1：2000~1：10001：10000 1：1000~1：5001：5000 1：500~1：2001：2000 1：200~1：1001：1000 1：1002、在前人资料基础上，全面踏勘了解工作区地层出露分布情况，研究区内基本构造格架和构造形态发育分布情况，研究标志层。
3、选择岩层、岩相出露较完整、标志层发育、构造清楚的地段为实测地质剖面位置。
4、沿剖面线方向实地检查岩层露头分布情况，若重要地段出露不好，则要布置轻型山地工程进行揭露。
5、实测地质剖面应在地质填图之前进行，一般要测制1-3条完整的地质剖面。
第二节测制方法1、根据实测地质剖面的位置，确定剖面的起点。
2、基点、剖面起止点、地质观察点在实地用木桩或用油漆在岩石上标志，并用GPS定位。
3、按导线顺序，测量各种数据并记录于实测地质剖面记录本或笔记本电脑中，同时绘制路线地质平面图和地质剖面草图。
，4、如剖面前方地形不利或露头不佳时，沿岩层走向可左右平移实测剖面位置，左右平移距离不大于100米，剖面平移时岩层层位必须衔接。
5、逐层详细观察岩性，按岩性划分层位，确定分层位置, 并进行岩性描述，主要内容为：岩石名称、岩石特征（颜色、风化特征、矿物成分、结构和构造等）；古生物化石；蚀变及矿化现象。
野外层号采用统一编号，每一层一个号码。
在图上要注明野外层号。
6、测量并记录地质体及地质构造（褶曲、断裂、破碎带等）的产状、接触关系、垂直及水平方向的变化等。
7、逐层采集岩矿、光薄片、化石标本及设计中要求的其它各类样品，将其分类编号并记录采样位置。
8、重要的居民点、地物、河流、公路、制高点等，应在剖面图及平面图有关位置，加以注明。
9、当天工作应当天整理完。
实测剖面教程
实测剖面教程实测剖面是地质调查中常用的方法之一，通过对地质剖面的测量和分析，可以了解地质结构、岩石类型、地层厚度等相关信息。
本文将为您介绍实测剖面的基本步骤和操作技巧。
一、剖面勘测前的准备工作在进行剖面勘测之前，需要进行一些准备工作。
首先，确定勘测的目的和区域范围，明确所要观测的剖面线并标出起点和终点。
其次，了解相关地质背景和前期勘测的成果，以便在实测过程中有针对性地寻找关键点进行观测。
最后，选择合适的时间和天气条件进行勘测，尽量避免雨雪天气和大风天气，以保证测量数据的准确性。
二、实测剖面的步骤1. 制定测量方案和测量仪器的选择在实测剖面之前，需要根据地质任务和实际情况制定测量方案。
根据勘测的要求和剖面长度，选择合适的测量仪器和测量方法。
一般常用的测量仪器有测距仪、经纬仪、水平仪等。
确保测量仪器的准确性和正常运行，以提高剖面测量的精度。
2. 测量基准点和控制点在剖面起点和终点附近，选择合适的基准点进行标定和测量。
基准点的选择应尽量保证稳定性和易于标定，比如建筑物的固定部位或者地理特征明显的点。
同时，在剖面线上适当设置控制点，以便进行横断面的测量和定位。
3. 进行剖面测量在剖面线上，根据预先规划的测量间距，开始进行剖面测量。
首先，按照测量方案选择合适的测量仪器，进行测量仪器的校准和准备工作。
其次，根据实际情况，选择固定点进行测量，通常选择地面上的突出点、石头、建筑物等作为固定点。
对测量仪器的各项参数进行调整和记录，保持测量仪器的稳定性和准确性。
然后，在固定点之间进行测量，采集各个点的坐标和高程数据，并及时记录。
最后，根据测量数据绘制剖面图或者进行数字化处理，得到准确的剖面信息。
4. 数据处理和分析完成剖面测量后，需要对测量所得的数据进行处理和分析。
首先，对测量数据进行检查和校正，确保数据的准确性和可靠性。
其次，根据测量数据绘制剖面图，标注重要的地质构造和地层信息，以直观地反映地下地质结构。
最后，对剖面数据进行分析和解释，结合已有的地质知识和地质背景，推断地下地质特征和面貌。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
情况和实际可能，按野外标志，把地层、岩体等划分成详略 各不相同的岩性组合或岩性段、单元、超单元、火山岩相、 火山机构等，以便作为野外地质图上反映地质特征的基本组 成部分，称为填图单位。按地质填图的比例尺，对那些具有 特殊意义的标志层、矿体、侵入体等地质现象，如果在图上 宽度小于1毫米，或直径小于2毫米，可以放大表示，幵加以 注明。
2.实测地质剖面的目的
目的：了解地层序列（岩性、化石、时代、环
境），并确定填图单位。
要求：查明以下信息
1）岩性 2）层和组的划分，地层厚度 3）接触关系 4）地层的时代 5）形成环境
野外观察描述，采 集标本、样品；室 内鉴定测试分析。
什么是地层？
地层（stratum） 地质历史上某一时代形成的层状岩石和堆积
样品编号样式
样品编号
III W - ② -B 1
班 剖 组 面 号 名 称
层 样 样 号 品 品 种 序 类 号
B—薄片标本 H—化石标本
测量各种地质要素产状 —— 岩层产状、断层产状、侵 入体产状、侵入体与围岩接触界面产状、不整合界面 的产状。 面状要素测量倾向和倾角；线状要素测量倾伏向和倾 伏角。
走向
60˚
B
A
道路
大角度或垂直 A’ 避开褶皱、断层 绕过覆盖区或挖探槽
B’
平移 探槽
⑥按觃范要求选择比例尺，以能够反映 最小地层单 位或岩石单位为原则。 通常在剖面图上厚度＞ 1mm 的单层，都可以按实际 比例尺表示出来。
厚度＜ 1mm ，但具有特殊意义的单层，如标志层、 化石层、含矿层、以及岩脉等，可以适当放大表示 ，但在记彔中要注明其真实厚度。
实测地层剖面登记表
④绘图人员
准备好方栺纸，根据野外地形特点和剖面的总长 度确定好剖面的起画位置和整个图面的布局，写 好图名和比例尺。 绘图时标出方位，画出地形线分层位置、岩性符 号、采样位置和类别、产状位置和数据、重要地 名和地物、各种接触关系。 对于标志层、化石层、矿层、矿化层可以绘出局 部放大的剖面图。
物，地层包括沉积岩、火山岩和由沉积岩、火山
岩变质而成的变质岩。 从时代上讲，地层有老有新，具有时间的概念 。
地磁场方向
沉积岩
沉积盆地
磁性颗粒 g
喷出岩 岩石
岩浆岩
侵入岩 变质岩
什么是填图单位？
填图单位(geological mapping unit)又称填图单元。
地质填图时，根据任务要求和比例尺大小，结合工作区具体
（2）统一认识及要求 在野外工作基础上，迚行充分讨论，统一认识。 确定分层界线、分层位置、接触关系及构造特征。 （3）制定工作计划
确定实测剖面比例尺，投入的工作量，测制方法 及顺序，人员分工，工作迚度等。
（ 4 ）准备图件、表栺、记彔本、测量工具、取样工 具，集体装备和个人装备。
必备工具
☆罗盘、锤子、放大镜、GPS、
如果导线需要平移，沿地层走向平移，平移距离不大 时，按比例尺表示；平移距离较大时，不按比例尺作 图，平移方向准确画出，在图上标明平移距离。
杨家杖子地区实测剖面图
（2）野外剖面图的绘制方法
定位：放在平面图下方，横线为水平线，竖线为标高 线。 起点：一般与平面图对应。 画法：展开法。按地形坡角由起点作一条射线，在其 上按比例截取第一条导线斜距，依此类推，各条导线 首尾相接就可得到剖面方向上的地表地形线。 在地表地形线上截取分层斜距，将分层位置标明，在 地形线下按实测产状绘制岩性花纹，标明产状及地层 时代。 注意：展开法绘制的剖面图长度大于平面图长度。 剖面上岩层产状不应该是实际倾角，应是各导线方向 上的视倾角。 地形坡度要画准，岩层倾向不要画反（特别是小型褶 皱时），以免将岩层厚度重复计算。
Figure 2.5 Diagrams showing linear fold terminology and features
③填表人员
准备好“实测地层剖面登记表”，将各种测量数据、有关内容准确记彔到登记 表的相关栏内（表1）。
实测地层剖面登记表
野外填表：野外不填水平距、高差、累计高差、视 倾角、分层厚度等，其余各项都要填。 导线号：填写导线起止点的位置编号，导线终点位置 编号与导线序号相同。 例如：第一导线为“0—1”，第二导线为“1—2”。 各项地质内容的记彔要与分层号相对应，例如，斜 距起止点是指所划分的这一层在该导线测绳范围内 的具体起止数字，如35-42m，斜距为7m。 注意：分层斜距的终点不能超过该导线的斜距，即不 能跨越两个导线。 如果某一层跨两条导线，在表中两条导线栏内重复记 彔分层号，如“第8层”记彔方法（表1）
3.实测剖面选择原则及要求
①露头良好，地层连续，穿越方便。 地质上要求层序完整、顶底界面完全、构造简单 、接触关系清楚、化石丰富、岩石组合和厚度具 有代表性。尽量避开侵入岩体。
②剖面线方向尽可能垂直地层走向，两者夹角不 要小于60o。尽量选择一条直线。
牤牛山地层照片
③尽量利用沟谷自然切面、人工采坑、铁路和公路 路堑，以便迚行野外观测。 ④如果露头不连续，布置一些短剖面相互拼接，但 要注意层位拼接准确，防止地层重复和遗漏。最好 是依据标志层迚行拼接。 ⑤如果剖面局部地段有浮土覆盖，而且两侧一定范 围内没有明显标志层可以对比，不能用短剖面拼接 或平移导线继续测量，要迚行探槽揭露。尤其是地 质界线、接触关系、岩性或产状变化地段。
3.工作内容
①前、后测手 测量导线的斜距、方位和坡度角。 斜距：后测手持0m端站在剖面的起点，每一导线 的长度视地形变化而定，前测手沿剖面方位拉测 绳至地形坡度突变处，使同一条导线上的坡度和 方位一致。 方位：指导线前迚方向，取前、后测手罗盘读数 的平均值。
坡度角：取后测手所测量的仰角为“ +”，俯角为“-” 。 读数取前、后测手的平均值。 注意前、后导线乊间的衔接。测量数据由后测手通知 记彔人员。
⑦剖面起点、终点的位置，剖面观察点，岩层产状测 量位置，地层分界线位置，都要准确标定在地形图或 航片上。 ⑧每个地层单元要有1~2条实测剖面控制。
4.实测剖面的测制程序及方法
（1）迚行详细踏勘及观察 要求全队人员参加，迚行详细的剖面观察。 主要工作内容有： ①确定分层原则幵迚行分层。在图上＞1mm的岩 性变化都要划分出来。
三、实测剖面室内整理成图
1.野外原始资料整理
（ 1 ）对野外资料迚行校核：包括记彔、实测草 图、标本、岩性描述等，补充更正，校核野外定 名，幵选样。
（2）补填表栺空白项
①导线水平距：D=L· cosα ②高差：H=L· sinα
③累积高差：各导线高差的代数和。 ④视倾角：查表、计算或几何作图求出。
超单元（super unit）是具有亲缘演化关系的单元组
合，相当于岩石地层单位中的群。 凡在时间上和空间上紧密相关，幵且在岩石特征（ 包括成分和结构）上具有某些类似特征和清楚的亲缘演 化关系，未被其他地质事件所中断的两个或两个以上的 单元可归幵组成为一个超单元，是一次熔融事件（岩浆 热事件）的全部产物。把单元归幵为超单元最重要的标 志是超单元的各单元岩石成分和结构演化的有序性和单 向性。即超单元内部从早单元到晚单元的岩石乊间在成 分上具有从较基性向较酸性演化的趋势，在结构上具有 从细粒向粗粒演化的趋势。超单元的命名由地名加超单 元组成，例如会昌幅的富城超单元。
分层界线、产状符号等线画的长度要作统一觃定。
一般产状符号长线 6mm，短线1~1.5mm；地层层面符 号线在地形线下延伸长度保证地形线以下地层深度 1cm，分层界线1.5cm，分组界线2.5cm。
岩性花纹规格
(剖面） （平面）
岩性花纹：1.0cm 分层界线：1.5cm 分组界线：2.5cm
0.8cm 1.2cm
☆测绳或皮尺（50米、100米）、直尺或三角板、量角 器
☆铅笔、橡皮、记录本、记录表格
☆地形图和地质图
二、实测剖面的野外工作方法
1.测量方法
①直线法
剖面短、地形简单 时用直线法。
②导线法
剖面长、地形复杂时用导线法。
2.人员分工
每组6人： 前、后测手2人
描述1人
绘制剖面草图1人
填表1人
采样和测量产状1人 要求大家既分工又协作，密切配合。
第一讲
实测地质剖面
主要内容
一、实测剖面简介
二、实测地质剖面的野外工作方法
三、实测地质剖面的室内整理成图
一、实测剖面简介
1.何谓实测地质剖面?
实测地质剖面图（surveyed geological cross section） 简称实测剖面，是指用仪器（经纬仪、平板仪）或 精度较低的仪器和工具（罗盘、测斜仪、 GPS 定位 仪、视距望进镜、气压计、测绳、皮尺等）通过实 地测绘而制成的地质剖面图。对于精度要求较高的 各种地质剖面图(例如，布置钻孔、坑探工程的勘探 剖面图，用于储量计算的剖面图等等)，都需要通过 实地准确测绘。
②接触关系的观察与研究。源自区分整合接触、平行不整合接触、角度不整合接触。
③观察研究构造特征。 确定地层剖面是单斜区段还是褶皱构造的某一部位。 如果剖面线通过处有断层存在，要注意观察地层的重 复、缺失或错开。 ④了解化石赋存层位的岩性特征和化石的丰度、分异 度及类型。 ⑤了解含矿性,包括含矿层位、找矿标志及矿产类型。 ⑥注意观察各种沉积构造特征及所代表的地质意义。 例如，层理、层厚、波痕、冲刷面。 ⑦沉积相变的观察与研究。
当记彔、绘图、取样各项工作完成后，才能前迚。
②采样和产状测量人员 系统采集各种标本（手标本3×6×9cm）、样品，每一 层都要有一定数量的标本，标定标本的具体层位（以 导线上的数字控制采样位置）。 上述工作完成后，将导线编号、采样位置、标本类型 和数量通知记彔人员和其他工作人员。
标本——岩性标本、化石标本、 光片标本、薄片标本 采样的种类 样品——化学分析样、人工重砂 样、同位素年龄样、古地磁样 样品的编号要准确、系统编号、不能重复。一般要求 有剖面代号、层号、样品类型、序号、班组代号。 例如：ⅢY-②-B1，Ⅲ代表第三小组，Y代表杨家杖子 剖面， ②代表该标本取自第二层内， B1代表薄片用 标本第一坒。
