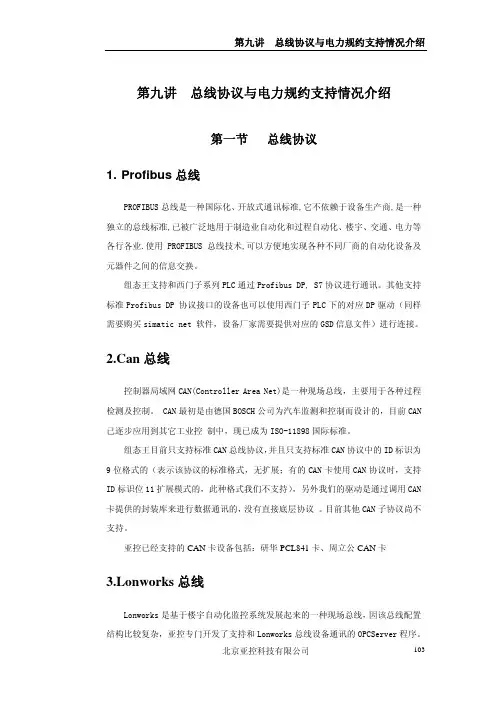

第九讲总线协议与电力规约支持情况介绍第一节总线协议1. Profibus总线PROFIBUS总线是一种国际化、开放式通讯标准,它不依赖于设备生产商,是一种独立的总线标准,已被广泛地用于制造业自动化和过程自动化、楼宇、交通、电力等各行各业.使用PROFIBUS总线技术,可以方便地实现各种不同厂商的自动化设备及元器件之间的信息交换。
组态王支持和西门子系列PLC通过Profibus DP, S7协议进行通讯。
其他支持标准Profibus DP 协议接口的设备也可以使用西门子PLC下的对应DP驱动(同样需要购买simatic net 软件,设备厂家需要提供对应的GSD信息文件)进行连接。
2.Can总线控制器局域网CAN(Controller Area Net)是一种现场总线,主要用于各种过程检测及控制。
CAN最初是由德国BOSCH公司为汽车监测和控制而设计的,目前CAN 已逐步应用到其它工业控 制中,现已成为ISO-11898国际标准。
组态王目前只支持标准CAN总线协议,并且只支持标准CAN协议中的ID标识为9位格式的(表示该协议的标准格式,无扩展;有的CAN卡使用CAN协议时,支持ID标识位11扩展模式的,此种格式我们不支持),另外我们的驱动是通过调用CAN 卡提供的封装库来进行数据通讯的,没有直接底层协议 。
目前其他CAN子协议尚不支持。
亚控已经支持的CAN卡设备包括:研华PCL841卡、周立公CAN卡3.Lonworks总线Lonworks是基于楼宇自动化监控系统发展起来的一种现场总线,因该总线配置结构比较复杂,亚控专门开发了支持和Lonworks总线设备通讯的OPCServer程序。
北京亚控科技有限公司103Lonworks总线节点的配置使用需要其对应发布的Lonmake组网软件及 Node builder节点配置软件支持,而不同版本的Lonmake和Node builder软件提供给第三方的底层库不一样,因此亚控会基于不同版本的Lonmake和Node builder软件来开发对应版本的OPCServer程序。
配电房智能辅助监控系统
TIP3000配电房智能辅助监控系统一,系统概述TIP3000配电房智能辅助监控系统,是对小区、工业园区等变配电场所设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制。
系统对各种监测及报警数据进行分析,实时反映现场设备运行的环境情况、设备本身运行情况,通过联动控制,保证配电房场所的电力设备安全运行。
防止因环境改变、非授权活动、设备状态变化等引起的事故,满足配电房远程运维的可靠管控要求。
为新型现代化配电房的智能化、可视化、自动化、互动化做有效支撑。
1、系统总体架构根据《配电房管理制度》、《配电房操作规程》以及《电力安全生产条例》等文件精神,结合我公司实际应用案例,采用分布式和模块化架构,把配电房智能辅助监控系统分为站端设备和软件系统两部分。
说明:可根据客户实际需求进行子系统配置。
2、网络拓扑设计目前,对于配电房智能辅助监控系统通常有以下几种传输方式:已有以太网的配电房:每个配电房主机需要一个RJ45网口和一个IP地址即可。
仅有2M光纤接口:配置一台2M--以太网桥,通过光电转换,提供以太网接口。
没有以太网和光纤的配电房:可以选择如下两种方式:就近租用电信运营商的以太网或者光纤:适合于小区内运营商网络连接较为方便的地方。
租用电信运营商的无线网络:采用3G、4G路由器接入的方式,可以使用公网或者组成VPN专网。
本方案需要向运营商缴纳网络使用费用和购买VPN服务器。
总之,通过各种技术手段,配备以太网为最优化和成本最低的传输方式。
配电房智能辅助监控系统平台采用云部署模式,利用统一的系统管理应用,实现参数配置管理、权限管理、日志管理、数据管理和接口标准管理。
1.实现在线监控数据管理,具备通过在线检测模块采集电力设备运行状态和参数、环境、安防、消防状态检测数据。
2.实现配电场所的设备在线监测、环境温度、湿度、SF6气体浓度、臭氧浓度、含氧量、烟雾火灾、水位、粉尘、噪声、震动、防小动物等信息的采集和告警,电力环境调控机、风机、空调、除湿机、灯光等设备的控制管理等;3.通过视频监控以及安防入侵检测实现配电房安防状态检测;4.通过对配网变压器、中压开关柜、低压配电柜和电缆等设备的现在检测,实现设备的状态在线检测以及局放、测温等检测;5.系统平台具备配电房设备在线检测数据浏览功能,包括:综合环境检测、安防状态检测、设备状态检测等在线检测数据的浏览功能;6.实现在线检测数据综合分析功能、设备实时状态分析评估功能,实现检测数据完整性、一致性、采集及时性的统计分析功能。
PDM2000变配电智能化综合监控系统使用
华通PDM2000变配电智能化综合监控系统一、软件简介◆华通PDM2000变配电智能化综合监控系统采用分层分布式结构,系统包括:现场间隔层、前置通讯层、站端控制层三部分。
站端控制层包括:监控计算机、打印机、网络交换机等管理设备,前置通讯层包括:网络通讯控制器、相关网络线缆及附件;现场间隔层包括:高压系统的微机综合保护装置及测控仪表,低压系统的智能电力监控仪表及电动机保护器。
其中前置通讯层可根据具体现场情况,采用通讯电缆、无线传输、局域网等以太网、光纤网进行网络数据传输。
◆华通PDM2000变配电智能化综合监控系统支持多种通讯协议:CDT、IEC101/102/103/104、DNP3.0、1801、Modbus等,可与SEL、ABB、西门子、施耐德、GE、南瑞、南自、四方、许继等微机保护通过以上协议联网;同时支持多种通讯协议转发、模拟盘通讯控屏及规约扩展;支持各种现场总线,包括:工业以太网、Profibus、DeviceNet、LonWorks、CANbus等。
◆现场间隔层:所有微机保护装置、低压智能网络电力仪表及电动机保护器按一次线路对应分布式配置,就地安装在开关柜内,各装置、仪表和模块相对独立,完成测量、控制、保护、通讯等功能,具有实时显示电气设备工作状态、运行参数、故障信息、保护信息、事件记录和越限定值等功能。
保护装置及智能仪表与开关柜融为一体,构成智能化开关柜,所有装置和仪表通过通讯口接入相应的底层RS-485子网,将有关信息输送至前置通讯层的网络通讯控制器,同时各装置的功能可完全不依赖于网络而独立完成对电气设备的保护和监控。
◆前置通讯层:完成现场间隔层和站端控制层之间的网络连接,实现间隔层和站控层之间通讯数据的上行和下达;该层针对多子站,多回路或异地分布、远距离的系统配置网络通讯控制器,其可不依赖于站控层监控计算机系统独立运行,具有通讯数据采集、协议转换、数据二次组态、总线转换的功能,同时与上级主站<包括双网)进行数据交换,并可直接与调度、智能楼宇BAS、DCS等系统相联,达到信息资源共享。
RTU、RTU设备、RTU模块、RTU终端、mudbus rtu
4 路 4-20mA 或 0-5V(12bit) —— 4路 6路
3 路(光耦隔离)
支持 GPRS 网络,APN,DDN(基于中国移动 GPRS 网 络) 支持 GPRS 900/1800 MHz 支持 TCP、UDP 通讯协议 支持域名解析 支持 1-4 个中心 支持数据透明传输,将应用数据透明双向传输 配合平升公司设参软件可对设备进行配置 支持实时在线、定时唤醒两种工作模式 可设置数据采集间隔,数据上报间隔等,支持图片抓 拍功能 可通过内置程序实现逻辑控制 可设置数据上下限值,越限报警 支持本地串口或远程通过软件升级 可将内部配置导出,或将备份配置导入至设备
水资源监测数据传输规约(SZY206-2012)
水文监测数据传输规约(SL651-2014)
四川省水文测报系统技术规约(SCSW008-2011)
特殊区域水文、水资源数据安全采集系统 RTU 追加测试
网络拓扑图: 监控中心
有线/无线
终端
接口丰富
设备、仪表
RTU 典型应用: Ø 水资源取水计量监控系统 Ø 中小河流水文远程监测系统 Ø 水源井远程监控系统 Ø 机井灌溉远程监控系统 Ø 企业自备井远程监控系统 Ø 刷卡排污远程监控系统 Ø IC 卡预付费节水灌溉系统 Ø 阀门远程监控系统 Ø …………
选配模块:
RTU 产品特点:
GPRS
模块
Hale Waihona Puke CDM A模 块DATA 7208
蓝牙 模块
7218
IC卡 模块
433 M模 块
Ø 交、直流供电均可。 Ø 低功耗设计,可太阳能供电。 Ø 多种功能模块可选。 Ø 大容量 DO 输出,免中间继电器,。 Ø 对外供电 DC12/DC24V。 Ø 具备逻辑编程功能。 Ø 通过水利部水资源、水文相关行业规约检测
规约类型表
规约类型表规约号规约名称规约基类简单说明1卫星钟规约CProtocolBase处理时钟和工频2新部颁规约CProtocolCDTBase3DCF5规约CProtocolCDTBase4XT9702规约CProtocolCDTBase5DISA3规约CProtocolCDTBase6昆明东西区DCF5规约DCF5规约YX字节内高低位反序(以前没有配置文件)7昆明西区DCF5规约昆明东西区DCF5规约YK预置和YK返校特殊8SCI18016.0CProtocolPOLLBase9天水1801SCI18016.0遥测处理特殊10N4F规约CProtocolPOLLBase11广安DCF规约DCF5规约第一个YC为BCD码12浦东DCF规约DCF5规约YK和KWH特殊13浦东气象规约CProtocolBase上海复旦的一个测温RTU 14湖南邵东GPS(SCC-II)CGps每秒发送一次时间和频率15新疆转发规约CProtocolBase既收又发,通道设置成接收15新疆吐鲁番转发规约CProtocolBase既收又发,通道设置成接收16隆饶CDT CNewcdt YC、YX、SOE都特殊17苍山CDT CNewcdt YK执行和YK撤消都用6118黄山GPS CGps19南京CDT CNewcdt YC特殊,KWH为二进制,ISA 定值特殊20DF3600规约CNewcdt只处理3600保护和普通YC/YX/KWH/YK21平泉电科院CDT规约CNewcdt处理NSA保护,第一个YC为BCD码,对时以2000年为基准22平泉CDT规约CNewcdt KWH特殊,功能码从0开始23cdt85规约DCF5规约YK预置、YK返校、YK执行、YK撤消特殊24苍山CDT规约CNewcdt YX功能码特殊,从F8开始25dcf5平邑规约DCF5规约遥控预置和遥控返校特殊26科东GPS CGps27东方周波规约CProtocolBase从MODEM机柜的工频电源处采集工频28sinaut规约CProtocolBase循环规约29T-GPS12CGps30湖北南漳CDT CNewcdt不需要判断遥测的溢出无效31泰达直流屏规约1CProtocolPOLLBase32泰达直流屏规约2CProtocolPOLLBase33平顶山DCF5DCF5YC采用十进制34蓬莱GPS(旧的GPS)CGps35玉溪DCF DCF5YC和SOE处理特殊35CNewcdtjn CNewcdt36阳泉DCF DCF5YC采用BCD码36CNewcdtjn2CNewcdtjn YX从功能码0XF8开始37纯newcdt newcdt无保护的newcdt规约38杭州sinaut sinaut YX的基、yk的处理、档位的处理特殊39WDP40杭州dcf5_1dcf5遥测采用DCF_5YC、遥控包括返校采用newcdt41安徽来安卫星钟(三鑫)CGps41CNewcdtYx CNewcdt变位遥信与CDT92不同,其高字节在前低字节在后,字节的位由低位到高位左右排列41玉玺卫星钟CGps42平顶山CDT规约CNewcdt遥测负数使用原码43齐鲁石化卫星钟CGps44科惠卫星钟CGps45玉玺卫星钟46烟台开发区吉友卫星钟CGps47甘肃平凉CDT CNewcdt48甘肃平凉卫星钟CGps49西南cdt规约49变种CDT规约CNewcdt遥测信息字b14、b15位置1,不要判为无效数据,当成正常遥测数据,其他保持不变50特殊disa CDisa3接收RTU对时命令给系统校时并向RTU发送主站状态报文51DJKQ直流屏规约252平顶山特殊cdt规约53桃江cdt SOE序号增加155广东cdt规约54特殊cdt下行发同步字56rs2规约57newcdt特殊(湖南元江)遥测第15位表示符号位遥信从F8开始58四方华能规约(高密现场)60大连故障滤波规约61南京卫星种62福建晋江特殊cdt64湖南元江特殊cdt65南瑞卫星钟66宝鸡市东ups规约67安徽广德接收省调转发来的通讯规约68西蒙cdt规约69璞阳卫星钟70晋江用CDT CNewcdt将通过CDT规约打包的CAS2000保护中关于出口的部分保护信息转化成遥信方式100DNP3.0CProtocolPOLLBase101ZD101CProtocolPOLLBase103103规约CProtocolPOLLBase串口103,通过SCADAPROT处理保护动作信息,DFPROT处理保护定值104IEC104CProtocolPOLLBase110消弧线圈111监听DNP111特殊101113103规约_遥信CIEC103流程同串口103,保护动作等以虚YX方式接入121绍兴101CProtocolPOLLBase与集控站通讯的规约122RP570CProtocolPOLLBase123大连DNP(涉及hisdata.hxx,编译不过)DNP3.0召唤整点数据125s5规约CProtocolPOLLBase又名MB88规约126FDK规约CProtocolPOLLBase吐鲁番使用127IEC101CProtocolPOLLBase沪西使用128南瑞网络103CProtocolPOLLBase保护动作等以虚YX方式接入129南自UDP103CProtocolPOLLBase保护动作等以虚YX方式接入130四方网络103CProtocolPOLLBase实现测控一体化,保护动作等以虚YX方式接入131廊坊101CProtocolPOLLBase132廊坊1801CProtocolPOLLBase133jt101CProtocolPOLLBase134华东101135配网自动化规约(找不到该规约)136渊博YB/DDC-G310A电能采集装置串口通讯规约(找不到该规约) 136LFPV1.0CProtocolPOLLBase直接与保护装置通讯137SAC94规约CProtocolPOLLBase直接与保护装置通讯138南瑞网络103_2南瑞网络103(CNr103)通过SCADAPROT处理保护动作信息,DFPROT处理保护定值139南自UDP103_2南自UDP103(CNzUdp103)处理保护信息,暂未加入预留140四方网络103_2四方网络103(CSf103)通过SCADAPROT处理保护动作信息,DFPROT处理保护定值141渊博YB/DDC-G310A电能采集装置串口通讯规约142特殊SCI1801规约SCI18016.0下发遥控命令后直到下发遥控执行或撤销或超时才下发其他命令,以保证完整143幀听1801145濮阳用ABB101CZD101遥控与遥调命令的确认需要召唤二级数据上送,且遥控与遥调均用类型标志46实现.遥控过程200玉溪UPS CProtocolBase201特殊101规约300新部颁转发CProtocolZFCDTBase301DISA3转发CProtocolZFCDTBase302华北CDTZF CProtocolZFCDTBase303DCF5ZF(平顶山)CProtocolZFCDTBase304阳泉WDP CProtocolZFBase304山东肥城铝厂WDP转发305计算机远程通信应用层协议CProtocolZFBase400ZD101转发CProtocolZFBase401DNP转发CProtocolZFBase402IEC104转发CProtocolZFBase403昆明东西区101转发ZD101转发配置转发表404zfsci CProtocolZFBase404DL451405玉溪用101zf CProtocolZFBase(种惠)406华东101转发407MODBUS转发CProtocolZFBase801珠海优特五防转发新部颁转发(300)发送的遥信功能码从0开始,五防文本《CDT扩展规约(五防闭锁部分)》(模式2>>东方电子),五防机主动发令,监控应答802珠海晋电五防转发新部颁转发(300)向五防机转发遥信,格式与CDT92相同,五防文本《CDT扩展规约(五防闭锁部分)》(模式2>>东方电子),五防机主动发令,监控应答803南瑞五防转发新部颁转发(300)规约文本《南瑞五防与监控通信规约》,格式类似新部颁,五防机主动发令804珠海共创五防转发1新部颁转发(300)规约文本《UDP规约说明》,五防闭锁监控方主动发令,五防机应答805珠海共创五防转发2新部颁转发(300)串口方式,格式同新部颁CDT,遥控闭锁实现通过遥信格式,不需要给五防应答900新部颁既收又发CProtocolBase901珠海优特五防既收又发新部颁既收又发(900)实现801全部功能,同时可以接收五防机发送的虚遥信,功能码从0开始902珠海晋电五防既收又发新部颁既收又发(900)实现802全部功能,同时可以接收五防机发送的虚遥信,遥信帧类型为0XA8,功能码从0开始903南瑞五防既收又发新部颁既收又发(900)实现803全部功能,同时可以接收五防机发送的虚遥信904珠海共创五防既收又发新部颁既收又发(900)实现804全部功能,同时可以接收五防机发送的虚遥信905杭州转发新部颁既收又发(900)采用新部颁既收又发,转发YC特殊906comli规约CProtocolPOLLBase907MODBUS CProtocolPOLLBase 908矿北五防新部颁既收又发(900)909新疆转发(即15号规约)909珠海共创五防转发3910厦门ABB PowerView规约CProtocolPOLLBase911河北旭辉MLK-300小电流接地系统CProtocolPOLLBase。
浅谈移动接地变保护监控的设想
浅谈移动接地变保护监控的设想发布时间:2021-05-06T16:19:22.197Z 来源:《中国电业》2021年1月3期作者:卢沛坚[导读] 接地变的保护装置能快速准确切断配电网故障路线,缩短了配电网故障排除的时间,提高了供电的安全性和可靠性,避免了10kV配电网系统因单相接地造成的电压升高导致供电设备损坏,容易造成人身触电事故的发生。
卢沛坚广东电网有限责任公司东莞供电局广东东莞 523000摘要接地变的保护装置能快速准确切断配电网故障路线,缩短了配电网故障排除的时间,提高了供电的安全性和可靠性,避免了10kV 配电网系统因单相接地造成的电压升高导致供电设备损坏,容易造成人身触电事故的发生。
但接地变保护工程实际运用到集装式移动接地变系统中,移动接地变保护系统主要存在以下几点问题:1.不同变电站直流系统,电源电压不统一,使得同一直流输入电压装置的移动接地变装置在应用上具有局限性;2.不同变电站的二次监控系统厂家不同,即使同一厂家,不同时期的监控系统所支持的协议也不相同,现有的移动接地变保护装置只能对单一的后台厂家进行规约转换,应用场景有限,实用性不足,灵活性较差;若采用额外的规约转换器对不同厂家进行规约转换,则成本昂贵,调试时间长、操作复杂,可行性差。
同一保护测控装置除了必须符合移动接地变保护的选择性、速动性、灵敏性、可靠性外,还要考虑适配不同变电站的接地变保护运行环境。
关键字:接地变;移动保护;调度监控;通讯规约1 引言变电站消弧改小电阻的技改、接地变检修、接地变异常处理等工作时,在面对单台主变带多段负荷过载时,只能采取停电的方式,既增加了电网的操作风险,也增加了由于停电造成的负荷损失;而利用集装式移动接地变临时替代需要停电的接地变,则可保证10kV线路接地保护正常运行及正常的运行方式,整个过程无需主变停电;图1 移动接地变保护模块移动接地变可应用于不同的变电站,所以二次监控控保护系统的设计必须灵活可靠的。
PSM-E10监控模块CDT规约
PSM-A10监控模块远程通讯协议(电力部颁CDT-91标准)(版本号:1.0)1、概述本文描述了PSM-A10监控模块应用于直流屏时向上级监控设备提供的通讯协议(规约),通过本协议可以获取直流屏的各种运行参数,控制直流屏的运行方式,从而方便地实现四遥功能。
2、适用范围本文适用于艾默生网络能源有限公司的开发人员及测试人员,也适用于采用通讯方式接入我司直流屏设备的各自动化厂家。
3、引用标准本文遵守中华人民共和国电力行业标准(DL 451—91)循环式远动规约标准。
4、术语定义状态量:用于描述系统运行时的采集量,取值为有限的几个值,并不表示系统的故障情况。
在本协议中一般指交流当前工作路号、系统控制方式、电池充电状态、充电模块控制方式、充电模块开/关机状态等五个量,在本协议的遥信量中包括了此类量。
告警量:用于描述系统处于异常时的采集量,取值为0或1,当取值为1时表示系统有故障存在。
在本协议上送遥信量中的大部分都是此类量。
5、物理接口5.1、串行通讯口提供RS232、RS485、RS422三种串行通讯方式(注:在RS485方式下,只支持遥测和遥信命令,不支持遥调和遥控命令)。
5.2、数据传输速率提供600、1200、2400、4800、9600(缺省值)、19200、38400七种通讯波特率。
注:在NP9802、NP9802-A中,只提供1200、2400、4800、9600(缺省值)四种波特率。
5.3、字符格式采用无校验位、8位数据位、1位停止位的异步串行通讯格式。
6、帧6.1、帧结构帧结构如图1所示,每帧都以同步字开头,随后发送1个控制字和多个信息字,图1、帧结构6.2、同步字本协议的同步字按发送的先后顺序为:EB、90、EB、90、EB、90。
6.3、控制字控制字共有B7~B126个字节,其组成如图2所示。
6.3.1 控制字节说明(如图3所示):E:扩展位当E=0时使用表2已定义的帧类别码;当E=1时帧类别码可另行定义,以便扩展功能。
南京南自电控自动化有限公司NED800智能通信测控装置
NED800智能通信测控装置说明书南京南自电控自动化有限公司目录1. 概述 (1)1.1. 应用范围 (1)1.2. 功能配置 (1)1.2.1. 保护功能 (1)1.2.2. 测控功能 (2)1.2.3. 规约转换 (2)1.2.4. 环网通信 (2)1.2.5. 无线采集 (3)1.2.6. GPS/北斗对时 (3)1.2.7. 辅助功能 (3)1.3. 主要特点 (3)2. 技术参数 (4)2.1. 电气参数 (4)2.1.1. 交流输入 (4)2.1.2. 供电电源 (4)2.1.3. 开关量输入 (4)2.1.4. 开关量输出 (4)2.2. 环境参数 (5)2.3. 通信参数 (5)2.3.1. RS485通信 (5)2.3.2. Zigbee通信 (5)2.3.3. 电以太网 (5)2.3.4. 自愈光纤环网 (5)2.3.5. 对时接口 (5)2.4. 型式试验 (6)2.4.1. 环境试验 (6)2.4.2. 机械试验 (6)2.4.3. 电气绝缘试验 (6)2.4.4. 电磁兼容试验 (6)3. 硬件描述 (7)3.1. 面板布置 (7)3.2. 结构尺寸 (7)3.3. 端子定义 (8)3.4. 插件配置 (9)3.4.1. 交流插件 (9)3.4.2. 直流输入及采样插件 (9)3.4.3. 通信管理插件 (9)3.4.4. 协议转换插件 (9)3.4.5. 开出及开入插件 (9)3.4.6. 电源及开入插件 (9)4. 人机接口 (10)4.1. 面板指示灯 (10)4.2. 显示说明 (10)4.3. 按键操作 (12)4.4. 通信配置 (12)4.5. 监控系统 (12)1.概述1.1.应用范围NED800系列智能通信测控装置适用于35kV 及以下电压等级的非直接接地系统或小电阻接地系统中光伏电站中箱式变的智能测控、通信管理,可实现箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能,同时此装置还融合了通信管理机、光纤交换机的功能,可接入、传输逆变器、汇流箱、组件监控器、辐照仪等设备的数据通信,实现站内智能设备通讯信息的集中和传输,并通过自愈式环形光纤以太网接入光伏电站监控系统,进而实现对光伏电场的远程管理和自动化监控,满足光伏电站全面智能化、“无人值班,少人值守”的运行管理方式。
变电站综合自动化系统底层通信协议比较
1变电所自动化系统常用网络结构目前,变电所综合自动化系统主要实现站内电压、电流、功率、电度量和开关量等信息的采集,并将信息送往车站的控制中心,接收站级和控制中心级的控制命令,实现变电所电力监控系统的集成。
变电所内一体化监控计算机、车站综合监控室中的值班员工作站完成本站的监视工作,控制中心电力调度工作站完成全线各站电力设备的监视工作。
在正常情况下,由控制中心电调操作员工作站实现电力设备的控制工作,当维护和调试时,控制中心下放控制权,由变电所监控计算机实现控制和维护功能。
变电所综合自动化系统(如采用南京南瑞集团公司生产的RT21-SA S变电所综合自动化系统)采用分层分布式结构。
系统分为三层:站级管理层、网络通信层和间隔层。
1)站级管理层为设置在控制信号盘内的冗余热备的通信控制器、通用测控装置和一体化监视计算机。
2)间隔层包括分散安装于供电一次设备中的各种微机保护测控单元、信息采集设备、智能测控单元以及采用硬接点接入的现场设备。
设备包括400V及10kV交流保护测控单元、直流保护测控单元、变压器温控器、轨电位限制装置、制动能量吸收装置、杂散电流监控单元、UPS直流屏、电度表、上网隔离开关、跟随所负荷开关等;来源:输配电设备网3)网络通信层即为所内通信网络和接口设备,间隔单元通过所内通信网络层和站级管理层进行数据交换。
对于变电所,分为牵引降压混合所和降压所,下图给出了典型的牵引降压混合变电所综合自动化系统结构图(粗线表示双网冗余结构)。
变电所内监控网络由供货商自己负责配置,并和所内各开关柜内的下位监控单元(保护测控单元)、交直流装置内的集中监控器、变压器温控器等实现数字通讯。
二35kV开关柜、1500V开关柜、0.4kV开关柜内下位监控单元由开关柜厂家配置,安装于各开关柜内,和所内监控网络相连。
2变电所综合自动化系统中的常用的接口通讯协议在电力系统中,南京南瑞集团公司完成了数千个变电所综合自动化系统项目,在轨道交通方面,已经完成广州地铁2号线、南京地铁南北线、重庆轻轨较新线、武汉轻轨主站的变电所综合自动化系统工程,北京地铁5号线综合监控和电力监控项目。
20141208-南自通讯管理机调试
• 填写所用串行口,功能波特率,工作方式, 通信方式,校验,字符位,停止位,参照2、 串口通信,实现的是交换机与设备的连接。 • 6.3下装配置、查看报文 • 将所有的界面都关掉,此时点击 、点击 ,完成配置下装。
• 点击通信监视,查看报文,如果报文显示 正确,已经连接好了交换机和设备,报文 可以参照2、串口配置是的报文,也可以选 择看报文,比如说查询合母电压,报文中 出现E8,则十进制是232V就可以判定报文没 有问题。
在串口可用时,关闭串口前的黑灯是红色的。
• 3、输入报文 • 01 03 03 E8 00 28 C5 A4 • 得到回复01 03 50 …… CRC16H CRC16L; 到此可以认为串口、波特率、校验位、数 据位、停止位都设置正确了
• • • •
4、连接交换机 硬件连接 4.1电源接线 交换机接口接220V交流电
• 6.5远传设置
• 配置的是后台的规约,填写后台电脑ip • 完成后再次下装同6.3下装配置、查看报文 • 报文正确,就可以判定,管理机和后台连 上了。 • 7、后台调试
5.2配置通讯管理机原理
• 配置通讯管理机的目标: • 1、实现通讯管理机向设备传送指令,并得 到设备的回复报文。这是实现的第1步,使 用串口工具的目标。 • 2、实现通讯管理机向后台发送报文,并得 到后台的回复报文。
6、配置通信管理机的步骤:
• 1、实现通讯管理机和装置的通讯,需配置: 连接方式(RS232还是RS485),波特率,装 置地址,通讯协议(moldbus协议,CDT协 议,南自103)。 • 2、监视报文,输入和串口相同的指令,看 输出的报文对不对,有没有回复,如果有 回复,且报文正确,则可以认为已经实现 装置和通讯管理机的通讯了。
IEC系列协议简介
IEC系列规约国电南自四方工程部徐昀制定标准的国际组织国际标准化组织ISO和国际电报电话咨询委员会CCITT以及1993年3月1日后取代CCI T T 相关职能的国际电信联盟电信标准部门ITU-T为国际上制定计算机系统与其RTU进行数据通信协议标准的主要机构。
但由于电力系统对实时性和可靠性的特殊要求,1976年ISO和国际电工委员会IEC规定:凡属强电工业和电子工业领域的标准化问题继续由IEC负责,其他领域由ISO 负责。
为此IEC TC-57在CCITT和ISO的国际数据通信协议标准基础上制定了性能增强型结构EPA协议,即IEC 60870-5远动传输协议,成为电力信息传输协议的基础。
IEC TC-57成立于1964年,原名远动,远方保护及通信技术委员会。
1994年起更名为电力系统控制及其通信技术委员会。
我国对应的原全国远动通信标准化技术委员会从2000年起更名为全国电力系统控制及其通信标准化技术委员会。
IEC TC-57的工作方式是成立各个工作组,分别制定各个领域的国际标准,其中与通信协议有的工作组有:第3工作组:远动,协议第7工作组:远动,与ISO和ITU-T标准兼容的协议第9工作组:采用配电线载波的配电自动化第10工作组:负责IEC61850中变电站数据通信协议的整体描述和总体功能要求第11工作组:负责IEC61850中站级数据通信总线的定义第12工作组:负责IEC61850中过程级数据通信协议的定义远动协议系列IEC 60870-5:远动设备和系统第5部分,传输协议(Transmission Protocols)IEC 60870-5-1:传输帧格式(Transmission Frame Formats,1990)IEC 60870-5-2:链路传输规则(Link Transmission Procedures,1992)IEC 60870-5-3:应用数据的一般结构(General Structure of Application Data,1992)IEC 60870-5-4:应用信息元素的定义和编码(Definition and Coding of Application Information Elements,1992)IEC 60870-5-5:基本应用功能(Basic Application Functions,1995)IEC 60870-5-101:基本远动任务的配套标准(国标为DL/T634-1999,非等效采用)(Transmission Protocols-Companion Standard for Basic TelecontrolTasks,1995)IEC 60870-5-102:电力系统电能计量传输的配套标准(国标为DL/T719-2000,等同采用)(Transmission Protocols-Companion Standard for the Transmission ofIntegrated Totals in Electric Power Systems,1996)IEC 60870-5-103:继电保护设备信息接口的配套标准(国标为DL/T667-1999,等同采用)(Transmission Protocols-Companion Standard for the Informative Interfaceof Protection Equipment,1997)IEC 60870-5-104:采用标准传输协议子集的IEC 60870-5-101的网络访问,即网络远动任务的配套标准,是目前唯一可供选择的网络访问协议(Transmmsion Protocol Network access for IEC60870-5-101 using standardtransport profiles)数据通信协议系列IEC 60870-6:远动设备和系统第6部分,与ISO标准和ITU-T建议兼容的远动协议(Telecontrol Protocols Compatible with ISO Standards and ITU_T Recommendations)该传输协议主要应用于计算机之间的数据通信及联网,如变电站内的计算机和远方调度工作站,调度工作站和调度工作站之间,调度局和调度局之间。
国电南京自动化 PS 6000 变电站自动化系统 说明书
国 电 南 自 Q/GDNZ.J.12.10-2000PS 6000 变电站自动化系统 说明书国 电 南 京 自 动 化 股 份 有 限 公 司GUODIAN NANJING AUTOMATION CO. LTDPS 6000 变电站自动化系统 监控部分 技术说明书编 写 审 核 批 准吕冬云 黄 俊郭效军V 2.0国电南京自动化股份有限公司 二*本说明书可能会被修改 请注意最新版本一年十二月*2002年1月第1版 第1次印刷目1 系统简介 2 系统特点 2.1微内核体系结构 2.2 分布式网络结构 2.3 优秀的支撑系统 2.4 人格化的数据管理 2.5 灵活的硬件配置方案 2.6 先进的软件实现方案 2.7 实时 CORBA 技术 2.8 友好的人机界面 2.9 多种规约支持 2.10 系统容错能力强 2.11 安全的双网结构和灵活组织的服务器配置 2.12 全面的库管理模式及数据服务器次1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 1 1 1 1 3 4 4 4 4 52.13 嵌入式实时库与商用库 MS SQL Server 的无缝连接 2.14 可嵌入运行的扩充模块 2.15 独特的网络事件驱动技术 2.16 对象化的数据描述方法 3 系统结构 4 软件结构 4.1 支撑系统软件 4.2 操作系统软件 4.3 编译软件 4.4 诊断软件 4.5 数据库管理系统软件4.6 应用软件 4.7 数据库 4.8 运行环境及管理软件 5 系统容量(可根据用户需求扩充) 6 技术指标 6.1 系统实时性指标 6.2 遥测量指标 6.3 遥控 6.4 系统可靠性 6.5 CPU 负荷率 6.6 VQC 功能的主要技术要求 7 系统功能 7.1 数据采集子系统功能 7.2 数据处理 7.3 遥控 7.4 人机联系 7.5 报警系统 7.6 防误操作闭锁控制功能 7.7 保护信息处理 7.8 故障录波分析功能 7.9 电压无功综合控制 VQC 系统功能 7.10 计算统计功能 7.11 数据库管理 7.12 安全系统 7.13 系统工具 7.14 监测 调试系统 7.15 通信系统5 6 9 10 10 10 10 10 10 11 11 11 11 12 14 14 15 15 16 16 16 17 17 17 18 18 187.16 设备管理 8 采用的部分新技术说明 8.1 PS 6000 2.0 设计目标 8.2 面向对象的数据库管理子系统 NSOODM 8.3 实时 CORBA18 19 19 20 23系统简介系统特点1 系统简介PS 6000 2.0 综合自动化系统是国电南自公司集多年电力自动化系统开发经验和最新的 计算机技术于一体 推出的新一代综合自动化系统 它的网络结构采用国际流行的双以太网 TCP/IP 协议 软件设计思想采用面向对象的模块化设计和开放的国际软件接口标准 硬件选 型灵活多样 可适用于不同规模 多种需求的综合自动化系统 硬件以 Alpha 工作站或高档 PCPS 6000 2.0 基于 Windows NT/Windows 2000 操作系统为主 配合先进的软件系统 为用户提供可靠 安全 易用的操作平台 它的数据库采用 MS SQL Server 与嵌入实时库相结合的技术 既保证了系统的实时性 又满足了系统开放的原则2 系统特点2.1 微内核体系结构 PS 6000 2.0 微内核负责功能模块的调度 核占用系统资源少运行速度快 2.2 分布式网络结构 PS 6000 2.0 系统的体系结构采用网络分布式 件资源的潜力 提高了系统的可靠性 数据及进程可动态迁移 极大地发挥硬 时钟的分配 事件的激发和回等 由于微内大大提高了系统的可靠性和实时处理速度优化了系统性能2.3 优秀的支撑系统 PS 6000 2.0 系统的软件支撑系统采用了 Windows NT/Windows 2000 操作系统 的与世界先进的系统接轨 2.4 人格化的数据管理 PS 6000 2.0 系统数据库采用了透明数据管理方式 交互图形描述 使繁杂的工作更简单更方便 数据库的描述采用面向对象利用人机 保证本系统的连续发展及可维护性 能更好也提高了系统的可维护性2.5 灵活的硬件配置方案 系统的设计目标是不依赖于硬件系统独立于硬件平台的 体系的工作站 站作为硬件平台 2.6 先进的软件实现方案 PS 6000 2.0 系统的软件实行是利用建立在 COM 基础上的 32 位的 MS Visual C++及其 它软件编译平台 采用面向对象的设计思想 软件功能模块可重新系统组态 保证了系统的 微机及小型机 可在多种硬件平台 包括各种我们推荐使用 Intel Pentium PC 机或 DEC Alpha 系列工作1系统特点可扩展性及可维护性 2.7 实时 CORBA 技术 本系统通过采用 CORBA 技术 提高系统开放性和实时性 CORBA Common Object Request Broker Architecture 协同工作的一种规范 是 OMG Object Management Group 操作系统 制定的关于网络上用程序之间 CORBA 最 同时具有这种规范独立于平台编程语言甚至网络协议重要同时也是最常被用到的一种用途是 很高访问频率的服务器端的可靠实现 2.8 友好的人机界面用来构造一个需要连接大量客户端程序PS 6000 2.0 系统基于全图形的人机界面 学易用 其人机界面机具有多种图形画面功能 2.9 多种规约支持各功能节点机具有统一风格的操作方式 同时支持多媒体功能易PS 6000 2.0 系统以全双工方式同各种类型的 POLLING 和 CDT 规约的厂站设备通信 可实现多种方式的透明 2.10 系统容错能力强 PS 6000 2.0 系统实现多机热备 全保密措施 自动切换 提高了硬件可靠性 半透明 不透明规约转换及转发并软件系统具有多种安PS 6000 2.0 系统可满足工业界最严格的安全性要求2.11 安全的双网结构和灵活组织的服务器配置 PS 6000 2.0 具有多种服务器 同时连接在双以太网上 高其安全可靠性 2.12 全面的库管理模式及数据服务器 PS 6000 2.0 将系统的所有数据 置库等均集中采用数据库进行管理 分布带来的读写互锁问题 实时库 历史库 画面库 图符库 权限库 系统配 例如数据服务器 SCADA 主机服务器等 任何服务器都可 提而且任何服务器均可冗余配置从而达到系统的全面冗余热备全面解决离线在线数据的完整性一致性以及由网络如果采用多台数据服务器达到冗余配置更有助于数据的安全2.13 嵌入式实时库与商用库 MS SQL Server 的无缝连接 PS 6000 2.0 的 SCADA 主机以嵌入式实时库为核心 满足综合自动化系统对实时性的要求 库映象 一负责0实时数据的读写完全从内存获得运行于数据服务器上的 MS SQL Server 负责管理实时 历史库的记录由 PS 6000 2.0 统历史库系统配置库等实时库映象的导入导出系统结构2.14 可嵌入运行的扩充模块 PS 6000 2.0 支持嵌入模块的运行 可增强图形显示和界面操作功能 2.15 独特的网络事件驱动技术 PS 6000 2.0 在 TCP/IP 协议之上建立有用于网络消息传送的 SoftBus 通道 络结点均可通过它传送和接收消息 从而扩充了 Windows 事件驱动的技术 结构更加清晰 系统中各网 嵌入模块可裁减和扩充系统的 SCADA 数据处理功能嵌入模块的二次开发大大提高了系统的适应性使系统在网络分布的形式下更好的遵守面向对象的设计思想 2.16 对象化的数据描述方法 PS 6000 2.0 采用屏柜 设备子系统等对象化的概念 对象层次可以任意嵌套数据库的描述由传统的面向远 能够更直观 更方便地反映系统 依靠动的数据列表方式变为层次方式 的构成PS 6000 2.0 为了方便数据库描述对象的修改和扩充提供了对象描述模板它可以建立各种复杂对象的模型3 系统结构PS 6000 2.0 变电站自动化系统典型的系统结构图如下kV/kVkV/kV图 1 220kV 变电站自动化系统典型配置图1系统结构图 2 110kV 变电站自动化系统典型配置图2软件结构4 软件结构软件平台的整体结构如下图所示图 3 系统用平台体系结构图图 4 软件结构图34.1 支撑系统软件中文Windows NT Server /Windows 2000操作系统Microsoft SQL Server 商用数据库VC++语言开发环境J++语言开发环境SUN JAVA语言开发环境(可选)VB++语言开发环境中文WINDOWS NT WORKSTATION 4.0ODBC数据库驱动程序中文OFFICE 2000网络诊断软件4.2 操作系统软件• 操作系统软件支持实时多任务和多用户的操作环境有效地利用CPU和资源• 具有完整的软件开发环境能按硬件规模及发展要求组成系统• 具有强有力的任务分配手段和中断处理能力按紧急程度和处理时间响应软硬件发出的各类中断请求• 实现主存储器的动态管理存储器保护和存储器检错纠错与实时功能有关的软件驻留主存储器以减少主存储和辅存之间的信息交换增加响应能力操作系统支持虚拟存储器的功能• 对输入输出设备的有效管理• 具有文件管理功能系统有支持从一个外存储器到另一个存储器拷贝文件的功能系统也包括强有力的编辑系统允许用户在CRT屏幕上进行编辑4.3 编译软件• 程序语言包括C++VB J++等高级语言• 按IEEE格式完成浮点计算产生共用的内部码各种语言间的相互调用分享程序库减少CPU和存储器负担4.4 诊断软件• 在线诊断在操作系统控制下随实时任务连续进行诊断过程不影响实时系统的运行• 在线诊断能指明故障点到模板和故障类型作为一个结果产生报警4• 在主站与外接的通信装置通信失败时,自动记录故障时间.故障恢复时,自动接受被中断的数据• 在查错程序中包括足够数量的命令例如存储器内容的显示修改传送和校核寄存器内容的修改和显示程序执行的跟踪对输入/输出口和辅存的抽点打印和操作• 可对远方设备和电度表进行远方测试和诊断• 可通过电话线对系统进行远方测试和诊断4.5 数据库管理系统软件• 存储在主存储器和磁盘内的数据能快速存取根据实时响应的要求安排数据的存取地点• 保证数据的逻辑性和物理独立性数据库的任何改变不影响程序程序的任何修改也不影响数据的结构• 满足各种软件对格式和数据安排的要求分布式的数据库具备完整性和一致性• 数据将按名称去访问与数据驻存地无关• 数据库的规模能扩大数据结构能修改• 数据库能在线生成和修改• 数据库在任何人机工作站修改时数据库管理系统将自动修改所有计算机的有关数据• 数据库管理程序应该与主导应用程序的高级语言兼容提供数据库管理程序的各种高级语言的读写方法• 提供用户数据库维护工具使用户能在线监视和修改数据库各类数据• 在计算机故障消除后数据库系统能恢复故障前状态数据不被丢失• 数据库软件包括实时数据库软件历史数据库软件和数据库管理软件4.6 应用软件1) 网络管理软件这个软件管理计算机之间的通信为多种软件平台和软件系统提供应用服务满足软硬件冗余度的不同要求多计算机的协调工作监视和控制网络管理软件应该提供以下功能要求运行方法的管理计算机状态的管理冗余度一览表切换协调监视和控制等2) 人机接口软件• 高分辨率的显示包括动态字符和汉字二级矢量汉字库5• 快速画面显示• 所有画面显示产生所有类型的菜单和画面单线图棒图趋势曲线系统图和表格等具有连续光标移动缩放和画面移动功能• 多重系统图完成部分区域缩放多级缩放连续缩放功能利用人机接口软件用户能够产生电力系统需要的字符字符的状态是动态的它们对电力系统的实际状态字符可以是不同颜色的显示在屏幕上的汉字是矢量字符符提供汉字产生工具人机接口软件包提供画面生成工具使用户能方便和直接的生成修改和取得画面依据画面人机接口软件能够直接定义动态点和动态汉字在线进入到系统中3) 计算机通信支持软件计算机通信支持软件的任务是负责管理本系统所涉及的各种通信传输介质及各种传输协议进行有效的通信调度并负责监测各传输通道的状态提供通道质量数据4.7 数据库1数据库子系统特点PS 6000 2.0系统的数据库采用SQL Server或Oracle 8数据库实时数据库访问采用Client/Server模式支持SQL访问应用系统设计独立于DB词典, 系统可拓性强服务器的维护程序严密,保证冗余服务器的一致性2采用通用的商业关系型数据库作为历史数据库PS 6000 2.0系统的数据库采用SQL Server或Oracle 8i数据库作为背景数据库其具有以下特点* Client/Server 结构体系提供方便的网络访问* 安全的事务处理能力当系统发生故障时保证数据不丢失* 触发器功能为保证相关数据的一致性带来便利* 自动数据备份功能使重要数据的备份简便易行* 开放的标准的 SQL 语言数据库访问接口3分布式客户/服务器体系结构系统实时数据库系统支持多种服务器的冗余在线的应用服务器可拥有自己的一个或多个备份服务器也可几种应用服务器共同拥有一个或多个备份服务器系统平台的实时数据库系统采用客户/服务器体系结构以便支持内部和外部系统以尽可6能多的客户访问保证实时库管理系统服务管理水平的增强不对客户节点机造成负担访问具有良好的实时性在数据库管理系统支持来自多个节点机的多客户访问连接并能更进一步为单一访问客户实现多重访问请求例如用于支持单一人机交互任务实现多屏幕多窗口方式工作4数据管理和操作机制PS6000 2.0系统的数据库管理系统程序具有通用性数据的访问机制独立于存储格式和物理数据库的结构具有相对于存储结构的透明性由此如果用户建立的数据库模式发生了改变访问程序的数据结构完全不必要作相应改变并且访问程序将可以用同一个数据结构与多种模式的数据库接口本产品的数据库管理系统不是针对某一特定的应用而是支持在它上面建立各种需要实时性服务的应用即使这些应用分布在不同的节点上但对它们的访问是透明的和统一的5延拓至用户级的开放性和伸缩性PS6000 2.0系统提供的数据库管理系统真正实现了彻底的开放在统一的系统平台环境下用户可在线任意增加库表在原有的表中增加字段而不影响原来的应用程序的运行而且用户可以不用编程也不必考虑系统设计环境用户只要用标准的SQL语言就可以对新增加的表字段进行实时处理6数据库的高级计算处理环境用户可以在原有的系统上增加新的功能而又不影响原有系统的运行用户可以方便地任意增加新的功能不用考虑运行环境各个程序之间的联系只需考虑所要增加的新功能本身我们提供的高级计算处理语言是一种功能强大的直观的高级表达它所计算处理的对象直接选自实时数据库,计算值可带时标存入数据库,使用户感到能方便灵活地增加新功能高级计算处理环境提供的语言主要包括以下主要功能加减乘除幂运算三角函数LOG函数逻辑运算位操作系统时钟条件判断循环语句7自定义过程调用返回语句函数调用数据库操作语句用户定义变量,如功率因数高级计算处理的启动方式有间隔启动方式每一指定时间间隔启动计算定时启动方式在用户指定时间启动特定的计算事件启动方式随机事件发生时启动有关计算7方便友好的数据库浏览工具PS 6000 2.0系统提供人性化的人机交互访问界面可方便地生成和查询数据; 具有如下功能单个或成组增加数据纪录单个或成组删除数据纪录修改数据项按照单个或成组数据项复制单个或成组数据纪录复制数据表中多个记录和多个数据项所形成的区域支持用户指定的检索8冗余数据库的一致性维护对数据库的修改无论来自应用程序的访问还是来自任何工作站上用人机交互访问界面修改数据库系统均自动和手动维护主数据库和备用数据库的一致性4.8 数据库子系统特点1网络通信协议的选择PS 6000 2.0系统网络通信协议采用TCP/IP协议实现各网络节点之间的信息交换系统采用目前流行的面向连接的客户/服务器通信模式支持并发服务2网络的冗余为了保证网络的可靠性PS 6000 2.0系统的网络结构采用双网冗余机制3系统及网络通信功能* 与各种规约的通们* 对各节点主机与各任务工作站的网络数据收发* 各类网络互连通信接口网络/串行通信* 通过路由器与计算机网络进行通信的功能* 网络节点可以通过任何介质连接细缆粗缆双绞线电话拨号网络无线网等84运行组态监视和控制系统服务器负责监视网络各节点的状态对系统进行组态控制信息传输系统运行组态总控制模块位于系统服务器任何网络节点启动后首先向系统服务器传送登录信息报告其正在启动服务器则向其发送当前有效的系统配置及状态登录完成后网络节点则按照预先配置执行所需的任务启动和调度并按预先设定的时间间隔向服务器发送平安报文服务器则向其发送全网各节点的状态当服务器发现网路节点发生故障时则进行重新组态将发生故障的节点从系统中剔除从而保证系统的正常运行当主服务器发生故障时则由备用服务器接管网络的监控任务对于系统的异常形成事件报警5实时任务进程管理系统系统提供一套进程调度管理系统在各网络节点上运行它对系统中各网络节点中运行的进程进行管理与控制该管理系统包括以下功能各网络节点中运行进程的配置包括进程的增加删除修改启动初始化进程对系统进行初始化包括实时数据库的生成系统状态的初始化启动应用进程对进程的运行状态进行监视故障时产生告警并重新启动系统进程的状态显示一个完整的软件任务模块可以配置到系统网络上任一台计算机中运行通过系统软总线技术软件模块可透明地得到其他计算机中的数据库数据软件模块可透明地与其他计算机中的软件模块通信以便相互配合6系统运行管理及监视人机界面系统提供一套人机界面显示机制用以管理及监视系统全网的运行Windows GUI交互工具功能全, 操作方便友好;系统任务配置与管理, 全局方式, 可在任何服务器或工作站上调度节点及其任务;具有严格的权限, 密码管理, 安全可靠;网络节点信息的监视显示作为监视界面各网络节点的信息将实时刷新网络收发信息的显示通过系统提供的显示窗口用户可以监视网络节点上的每个收发报文在显示过程中操作者可以对显示内容进行选择系统通信监视提供各类过滤器, 按接收/发送, 按通信报文类型等;9系统容量技术指标5 系统容量(可根据用户需求扩充)模拟量YC6144点站状态量YX8192点站脉冲量PC 4096点站遥控量YK4096点站计算点8192点遥调量YT: 256点站6 技术指标6.1 系统实时性指标遥测量更新周期 <2s遥信变位传送时间 <1s事故时遥信变位传送时间 <0.5s遥控遥调命令传送时间: <2s全系统实时数据扫描周期: <3s画面调用响应时间实时画面 <1s非实时画面 <2s画面实时数据刷新周期1s30s(设置)打印报表输出周期设置6.2 遥测量指标系统遥测误差: U I0.2%P Q0.5%f1%6.3 遥控遥控正确率 >1006.4 系统可靠性系统可用率 >99.99%(双机)>99.8%单机10主站端平均无故障时间(MTRF) >30000h热备切换<10s可整定6.5 CPU负荷率电力系统正常情况小于30%电力系统事故状态下小于60%6.6 VQC功能的主要技术要求电容器投切的最小时间间隔300s电抗器投切的最小时间间隔300s主变分接头调整的最小时间间隔120s主变分接头逆向调整的最小时间间隔 300s7 系统功能7.1 数据采集子系统功能按电气间隔分布配置或集中配置综合测控终端保护装置完成开关量模拟量脉冲量等信息的采集及处理并将处理后的信息上传数据采集负责解释设备报文进行预处理将各设备上传数据汇总后发向主站端数据处理进程同时也负责将主站端的操作和控制命令转化成命令报文下发至设备返回执行结果等1) 所支持的规约目前PS 6000 2.0综合自动化系统已经支持的通讯规约有CDT规约多个厂家IEC60870-5-101规约IEC 60870-5-103规约IEC 60870-5-104规约四方保护规约南瑞保护规约LFP WF规约(华电)SEL SV规约等PS 6000 2.0综合自动化自动化系统为了支持不同厂家的设备设备的通讯驱动方式和规约解释模块可以二次开发作为基本系统的嵌入模块运行用户可以根据一定的开发规范自行开发或修改有关规约模块2) 数据采集采集各间隔层RTU遥测遥信脉冲量数字量微机保护信息各种记录等模拟量有功功率无功功率电流电压主变油温频率压力等数字量频率脉冲电度量水位等状态量断路器刀闸位置信号事故跳闸总信号预告信号变压器分接头位置信号11保护及自动装置动作信号通道故障信息事件顺序记录SOE脉冲量采集现场脉冲电度表的脉冲值保护定值采集各个保护设备的定值定值区号及保护压板状态事故报告采集各个保护设备的故障报告时间处理用GPS时钟标准时钟源统一整个系统时钟双通道系统能对双通道进行判断切换装置故障显示系统按装置扫描周期和实时状态变化事件及时更新数据库对由于装置或通道故障引起的收不到更新数据的点或厂站数据库有标志并反映在显示画面上7.2 数据处理7.2.1模拟量处理1) 工程值计算模拟量的工程值将使用偏移量系数对原始值进行计算工程值 = 系数(CC2) 原始值 + 偏移量CC1CC1与CC2可以动态设定2) 模拟量允许标记对模拟量进行处理时允许用户设定以下功能开关扫描允许:是否允许对该模拟量进行扫描如果允许系统接收来自RTU的该点数据如果不允许系统不接收来自RTU的该点数据报警允许:是否允许该模拟量产生报警如果允许,当数据越限时产生报警信息并闪烁显示该点如果不允许,当数据越限时不产生报警信息遥调允许:是否能对该模拟量进行遥调操作事故追忆:是否对该模拟量进行事故追忆如果允许该站发生事故时则该模拟量记入事故追忆数据库如果不允许该站发生事故时则该模拟量不记入事故追忆数据库绝对值:是否对该模拟量工程值取绝对值如果允许该模拟量工程值恒正语音报警是否对该模拟量使用语音报警如果允许当该模拟量产生报警时发出报警声如果不允许当该模拟量产生报警时不发报警声3) 历史存储可以对各种模拟量进行以下几种有效计算和存储工程值日最大日最小日平均等日统计值12。
SC2001(直流)监控器后台通讯协议201204
直流监控器后台通讯协议1.ModBus基本规则:●所有RS485/232通信回路都应遵照主、从方式。
依照这种方式,数据可以在一个主站(如:后台)和子站(如:直流监控器)之间传递。
●任何一次通信都从主站开始。
●在RS485/232回路上的所有通信都以“信息帧”方式传递。
●如果主站或子站接收到含有未知命令的信息帧,则不予响应。
2.数据帧格式:通信传输为异步方式,并以字节(数据帧)为单位。
在主站和子站之间传递的每一个数据帧都是以10位的串行数据流。
通信波特率:2400,4800,9600bps3.通信规约:当通信命令发送至模块时,符合相应的地址码的模块接收通信命令,并除去地址码,读取信息,如果没有出错,则执行相应的任务,然后把执行结果返送给发送者。
返送的信息中包括地址码、执行动作的功能码、执行动作后的数据以及错误校验码(CRC)。
如果出错就不发送任何信息。
●地址码(ADDRESS):单个模块的地址范围是0-254●功能码(FUNCTION CODE)1.02H 读取遥信数据主机可以利用功能码为02的通信命令,读取直流监控器内的遥信数据、开关量、馈线盒通讯状态、馈线状态、馈线故障报警。
●信息帧格式举例◎功能码02H2.03H读取遥测数据主机利用功能码为03H的通信命令,读取直流的读取遥测数据。
直流监控器读取的寄存器值都是2字节(16位),且高字节在前。
●信息帧格式举例◎功能码03H一、遥信例:读取遥信数据长度为8,若接收到的遥信数据为FF Txd: 01 02 00 00 00 08 79 CC馈线故障报警:第三组,四组,五组模块状态说明:开关量输入1至开关量输入16 “0”有效剩余其他遥信量均“1”有效二、遥测例:读取的遥测数据长度为1,若接收到的遥测数据为255 Txd: 01 03 00 00 00 01 84 0ARxd: 01 03 02 00 FF F8 04电池数据:第三组,四组,五组模块数据说明:蓄电池电流数值为有符号型充电机输出电流系数值为0.1,其余电流系数为0.01纹波数值系数值为0.001,单位为:V.。
电力调度通讯网的改进
电力调度通讯网的改进摘要:为实现调度信息平台更安全可靠,结合现有电力调度通讯网的现状,提出了改进思路、方案及实现以上改进后的优点。
关键词:调度通讯网网络环路环网引言焦煤集团电力调度通讯系统在2002年前由电缆传输语音信息和窄带数字信息。
2002年7月电调光纤环网建成后,电力调度的语音信息和窄带数字信息改由光缆传输,采用KODT3000BV系列数据光端机,既:能传输9路窄带数字信息,又能传输0—60路语音信息和2路10M以太网数据,还具有双纤自愈功能。
电调环网由西向东组成了3个环网,覆盖了20个变电站。
近年来焦煤集团自网迅猛发展,现有电调环网的数据光端机的容量已不能满足当前需求。
目前环中存在多处同缆共杆传输,如西环、中环和东环三个环均经五百间至煤校段等,还有些进出变电站的光缆采取与主干光缆T接的形式,如果该光缆发生故障,会使变电站失去与调度室的联系,无法进行电网调度及事故处理。
为了确保集团公司电力调度信息平台安全可靠,妥善解决以上问题,提出了改进方法。
1 建设MSTP+PCM传输平台在新一代的光网络建设中,基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送,提供统一网管的多业务传送平台----MSTP多业务传送平台已成为光网络建设的主要设备技术,它即实现快速传输,又满足多业务承载,另外还提供电信级的QS保证。
它是当前城域网和本地网的首选。
焦煤集团电力调度传输平台优选业界成熟而又先进的MSTP传输平台。
焦煤集团电力调度MSTP传输平台拓扑结构如图1。
(1)以电调室为中心局,天变-千业-九变-冯营电厂-赵固一矿变-赵固二矿变-古汉山矿变-九里山矿变-演马矿变--局机关建成2.5G环网。
(2)电调室-焦西变-朱村35KV变-天变-电调室等组成622M环路;天变-烧碱厂变-七十一变-王封大井变-李封电厂-天变等组成622M环路;千业变-罗变-小马矿变-千业变等组成622M环路;机厂变-焦东变-中马矿变-小马站变-韩王变-演马电厂以622M链路分别接入天变和九变;冯营矿变-位村变以622M链路分别接入冯营电厂和古汉山矿变。
SCADA监控系统说明书
I N T-S C A D A监控系统(使用手册)第一章概述------------------------------------------------------3 第二章系统目录和配置文件----------------------------------------6 第三章主控软件--------------------------------------------------9 第四章通信组态软件----------------------------------------------24 第五章图片组态软件----------------------------------------------37 第六章控制组态软件----------------------------------------------55 第七章统计报表制作----------------------------------------------63 第八章故障录波分析----------------------------------------------70第一章概述基于Microsoft® Windows 2000®和Windows 98®的INT-SCADA监控系统是南京因泰莱电器股份有限公司开发的,为实现电力系统的发电、变配电、调度等各环节自动化,集数据采集、显示、控制、报表、通信等功能于一体的开放式、网络化、组态化的电力自动化监控系统软件。
为了适应当今电力系统使用设备多、纵向横向联系紧密、扩建组建频繁等特点,本软件从分析、设计到具体编程,全部采用面向对象的方法,融合了最新的计算机编程技术,在满足严格的可靠性、实时性基础上,更在系统的可组态性、可扩展性、可用性、可维护性等方面有了新的突破。
使用INT-SCADA监控系统可以加快应用开发的速度,减少开发成本,降低项目实施和运行周期维护的费用,使您可以真正做到“人与设备的有机结合”。
PDM2000变配电智能化综合监控系统使用
华通PDM2000变配电智能化综合监控系统一、软件简介◆华通PDM2000 变配电智能化综合监控系统采用分层分布式结构,系统包括:现场间隔层、前置通讯层、站端控制层三部分。
站端控制层包括:监控计算机、打印机、网络交换机等管理设备,前置通讯层包括:网络通讯控制器、相关网络线缆及附件;现场间隔层包括:高压系统的微机综合保护装置及测控仪表,低压系统的智能电力监控仪表及电动机保护器。
其中前置通讯层可根据具体现场情况,采用通讯电缆、无线传输、局域网等以太网、光纤网进行网络数据传输。
◆华通PDM2000 变配电智能化综合监控系统支持多种通讯协议:CDT 、IEC101/102/103/104 、DNP3.0 、1801 、Modbus 等,可与SEL 、ABB 、西门子、施耐德、GE 、南瑞、南自、四方、许继等微机保护通过以上协议联网;同时支持多种通讯协议转发、模拟盘通讯控屏及规约扩展;支持各种现场总线,包括:工业以太网、Profibus 、DeviceNet 、LonWorks 、CANbus 等。
◆现场间隔层:所有微机保护装置、低压智能网络电力仪表及电动机保护器按一次线路对应分布式配置,就地安装在开关柜内,各装置、仪表和模块相对独立,完成测量、控制、保护、通讯等功能,具有实时显示电气设备工作状态、运行参数、故障信息、保护信息、事件记录和越限定值等功能。
保护装置及智能仪表与开关柜融为一体,构成智能化开关柜,所有装置和仪表通过通讯口接入相应的底层RS-485 子网,将有关信息输送至前置通讯层的网络通讯控制器,同时各装置的功能可完全不依赖于网络而独立完成对电气设备的保护和监控。
◆ 前置通讯层:完成现场间隔层和站端控制层之间的网络连接,实现间隔层和站控层之间通讯数据的上行和下达;该层针对多子站,多回路或异地分布、远距离的系统配置网络通讯控制器,其可不依赖于站控层监控计算机系统独立运行,具有通讯数据采集、协议转换、数据二次组态、总线转换的功能,同时与上级主站< 包括双网)进行数据交换,并可直接与调度、智能楼宇BAS 、DCS 等系统相联,达到信息资源共享。
南京南自电控自动化有限公司NED800智能通信测控装置介绍
NED800智能通信测控装置说明书南京南自电控自动化有限公司目录1. 概述 (1)1.1. 应用范围 (1)1.2. 功能配置 (1)1.2.1. 保护功能 (1)1.2.2. 测控功能 (2)1.2.3. 规约转换 (2)1.2.4. 环网通信 (2)1.2.5. 无线采集 (3)1.2.6. GPS/北斗对时 (3)1.2.7. 辅助功能 (3)1.3. 主要特点 (3)2. 技术参数 (4)2.1. 电气参数 (4)2.1.1. 交流输入 (4)2.1.2. 供电电源 (4)2.1.3. 开关量输入 (4)2.1.4. 开关量输出 (4)2.2. 环境参数 (5)2.3. 通信参数 (5)2.3.1. RS485通信 (5)2.3.2. Zigbee通信 (5)2.3.3. 电以太网 (5)2.3.4. 自愈光纤环网 (5)2.3.5. 对时接口 (5)2.4. 型式试验 (6)2.4.1. 环境试验 (6)2.4.2. 机械试验 (6)2.4.3. 电气绝缘试验 (6)2.4.4. 电磁兼容试验 (6)3. 硬件描述 (7)3.1. 面板布置 (7)3.2. 结构尺寸 (7)3.3. 端子定义 (8)3.4. 插件配置 (9)3.4.1. 交流插件 (9)3.4.2. 直流输入及采样插件 (9)3.4.3. 通信管理插件 (9)3.4.4. 协议转换插件 (9)3.4.5. 开出及开入插件 (9)3.4.6. 电源及开入插件 (9)4. 人机接口 (10)4.1. 面板指示灯 (10)4.2. 显示说明 (10)4.3. 按键操作 (12)4.4. 通信配置 (12)4.5. 监控系统 (12)1.概述1.1.应用范围NED800系列智能通信测控装置适用于35kV 及以下电压等级的非直接接地系统或小电阻接地系统中光伏电站中箱式变的智能测控、通信管理,可实现箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能,同时此装置还融合了通信管理机、光纤交换机的功能,可接入、传输逆变器、汇流箱、组件监控器、辐照仪等设备的数据通信,实现站内智能设备通讯信息的集中和传输,并通过自愈式环形光纤以太网接入光伏电站监控系统,进而实现对光伏电场的远程管理和自动化监控,满足光伏电站全面智能化、“无人值班,少人值守”的运行管理方式。
国电南自远动服务器作业指导书1讲解
PSX600,PSX610,PSX600U远动通信服务器作业指导书电网分公司2009.1工作流程及内容:1.掌握PSXVIEW下参数的工具软件(详见后PSXVIEW使用说明附件三)。
对通信服务器有基本了解(包括串口的数法及连接,MODEM的使用,GPS的接法,事故音响板的配置等)。
2.对于已投运的站,现场服务时请务必提醒用户将运行开关的KK把手设定为就地位置。
3.去现场前,请事先将同地区同电压等级的最新的其它站的配置文件带着,用于参照。
4.去现场如要改PSX600程序需配备一个BDM及装好环境的笔记本或事先带程序片,如升级PSX610和PSX610u程序可通过PSXVIEW工具直接用网络升,但文件名必须是*.elf,nzgui也可以用PSXVIEW升级。
PSX610u的参数都是可以从装置上读出来的。
5.PSX600CPU不可下610或600u参数,610CPU或600uCPU不可下600参数。
请看清装置上的CPU,特别是PSX600换了PSX600u的CPU板后。
6.与用户沟通1)确定通讯规约,必要时可参见该工程的技术协议,有特殊需求可与技术支持部尽早联系。
2)确定远传信息表,可提出自己的合理建议。
也可由自己确定让用户认可。
3)询问并催促用户通道进展。
7.初步检查站内的通信服务器有无异常(上电下个其它站的参数),有异常尽快与服务部或支持部联系。
8.新站应检查程序版本,如果版本不对应及时升级(一般以SAC_CHINA@邮箱中“600&610&U”文件夹里的为最新,平日上网时请注意及时下载更新)。
9.做站内模板时,要将模板里的名称写清楚,特别是测控装置和规约转换接入的装置。
10.做事故总时一般要做手工合并事故总,不要将保护启动信号做在事故总里。
11.不管是GPS对时还是远方通道对时,要做一下全站对时核对。
12.将站内模板及远传库做好,通道好时与远方信息一一核对,特别是遥控。
通道不好时,尽量自己根据四遥数据来核对,并把MODEM板设好,这样远方通道好后,就不一定去人了。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
微机监控器CDT循环式运动规约
本规约是参考中华人民共和国电力行业标准CDT循环式远动规约编制的,可以实现遥测,遥信,遥控,遥调。
发送顺序为遥测,遥信,遥测,遥信……,波特率支持: 异步串行,1200 \2400\ 4800 \9600,接口标准为: 一位起始位,八位数据位,一位停止位,无奇偶校验。
适用范围:本规约适用于点对点的运动通道结构。
本规约采用可变帧长度,多种帧类别按设定级别循环传送,区分循环量和插入量采用不同形式传送信息,以满足电网调度安全监控系统对运动信息的实时性和可靠性的要求。
一、帧结构
帧结构如图所示:
每帧都以同步字开头,随后发送1个控制字和多个信息字,信息字的个数是可变的,其数值在控制字中有描述.
二、同步字
本协议的同步字按发送的先后顺序十六进制数:EB 90 EB 90 EB 90
三、控制字
2、控制字节说明
E 扩展位:当E=0时使用表2已定义的帧类别码,当E=1时,帧类别码可另行定义,以便扩展功能(在本协议中此位总是为0);
L 信息帧长度标识位:当L=0时,表示本帧信息字数n为0 ,即本帧没有信息字,当L=1时表示本帧有信息字(在本协议中此位总是为1);
S 源站址标识位;
D 目的站址标识位;
注:
1)在上行信息中
S=1:表示控制字中,源站址有内容,源站址字节即代表信息始发站的站号,即微机监控器的地址。
D=1:表示控制字中,目的站址字节有内容,目的站址字节代表主站站号
2)在下行信息中
S=1:表示源站址字节有内容,源站址字节代表主站站号。
D=1:表示目的站址字节有内容,即微机监控器的地址;D=0表示广播。
3)以上所述的上行信息和下信息中,若同时S=0 D=0 则表示源站址和目的站址无意义。
3、帧类别码
本协议定义的帧类别码及其含义见下表:
4、信息字帧数
信息字帧数n表示该帧中所含信息字数量,即信息字1至信息字n的总数,n=0表示无信息字。
5、源站址(SA-Source Address)
发出信息的设备地址,在上行信息中,源站址为微机监控器地址,即JK003G微机监控器面板显示的地址,其取值范围为1~8;目的站址为主站主机,本协议中固定为00 ;在下行信息中,源站址为主站主机,本协议中固定为00 ;目的站址为微机监控器地址,即JK003G微机监控器面板显示的地址。
6、目的站址(DA-Destination Address)
接收信息的设备地址,具体解释同6。
7、校验码CRC8
前面5个字节的CRC8校验,本协议采用标准CRC8校验,生成多项式为:X 8+X 2
+X+1(0X107)。
四、信息字
每个信息字由Bn ~Bn+5,共6个字节构成:功能码一个字节,信息、数据码4个字节和校验码一个字节,其通用格式下图所示。
1、功能码
本协议用到的功能码定义分配见下表
2、校验码
前面5个字节的CRC8校验,本协议采用标准CRC8校验。
五、信息传送方式
1、遥测量:
本协议遥测量按定时方式循环发送,遥测量按重要性不同分为:重要遥测(A 帧)、次要遥测(B 帧)、一般遥测(C 帧),定时时长分别为3秒、6秒、4秒。
2、遥信量
本协议遥信量(D 帧)按插入方式循环发送,即在A B C 帧的发送时间间隙发送。
信息、数据
3、遥控返校量
本协议遥控返校量(E帧)采用插入的方式进行发送
4、帧传送示例:
(D)E帧
六、信息详解
1、遥测命令(上行)
1)重要遥测(功能码00-0F)
SD
DD:目的站地址,即:主站地址;(下同)
A1L,A1H- 为合母1电压的低八位,高八位;系数: 10
A2L,A2H- 为合母2电压的低八位,高八位;系数: 10
A3L,A3H- 为控母1电压的低八位,高八位;系数:10
A4L,A4H- 为控母2电压的低八位,高八位;系数:10
A5L,A5H- 为电池组电压的低八位,高八位;系数: 10
A6L,A6H-为系统总电压的低八位,高八位;系数:10
A7L,A7H- 为合母1电流的低八位,高八位;系数:10
A8L,A8H- 为合母2电流低八位,高八位;系数:10
A9L,A9H- 为控母1电流低八位,高八位;系数:10
A10L,A10H- 为控母2电流的低八位,高八位;系数: 10 A11L,A11H- 为系统总电流的低八位,高八位;系数: 10
A12L,A12H- 为电池充放电电流的低八位,高八位;系数:10 A13L,A13H- 为电池组温度的低八位,高八位; 系数:10 A14L,A14H- 为A相交流电压的低八位,高八位; 系数:10 A15L,A15H- 为B相交流电压低八位,高八位; 系数:10 A16L,A16H- 为C相交流电压的低八位,高八位; 系数:10 2)次要遥测(功能码10-1F)
信息内容为:
3)一般遥测(功能码20-7F)
功能码:
电池巡检1的单节电池电压数据20H---25H 系数:100
电池巡检1的单节电池电压数据26H---2BH 系数:100
电池巡检2的单节电池电压数据2CH---31H 系数:100
电池巡检2的单节电池电压数据32H---37H 系数:100
电池巡检3的单节电池电压数据38H---3DH 系数:100
电池巡检3的单节电池电压数据3EH---43H 系数:100
电池巡检4的单节电池电压数据44H---49H 系数:100
电池巡检4的单节电池电压数据4AH---4FH 系数:100
电池巡检5的单节电池电压数据50H---55H 系数:100
电池巡检5的单节电池电压数据56H---5BH 系数:100 电池数据格式:低位在前,高位在后。
2、遥信命令(上行)
信息内容为:
3、遥调命令(下行)
UFL,UFH-浮充电压的低8位,高8位; 系数:10 UZL,UZH-均充电压的低8位,高8位; 系数:10 IL,IH- 电池充电限流值的低8位,高8位;
系数:10
遥调命令由上位机发送至监控系统,监控系统无返校命令。
4、遥控命令
执行过程:首先由上位机给监控系统发送遥控选择命令;监控系统收到命令后发送遥控返校量,如果遥控命令正确则返校控制码,否则返校控制码改为FFH ;当上位机收到正确的返校命令时,则可以发送遥控执行或撤销命令。
1)遥控选择(下行)
此三字内容相同
序号及控制码对应功能如下:
2)遥控返校(上行)
命令接收正确返回控制码,命令接收错误返回FFH。
3)遥控执行(下行)
遥控返校后若超时30秒未收到下行的遥控执行命令本次命令便自动撤消4)遥控撤消(下行)。
