滑动变阻器的限流接法和分压接法典型习题
测电阻实验专题全(含答案)
测电阻实验专题全一. 教学内容：伏安法测电阻实验问题综合 二. 学习目标：1、掌握伏安法测电阻的实验原理及两种电路的误差来源。
2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。
3、重点掌握伏安法实验习题的类型及其相关的解法。
考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现， 三. 重难点解析：1、伏安法测电阻原理分析： （1）测量原理：根据欧姆定律R U I =，得到I UR =，用电压表测出电阻两端的电压和通过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。
,R R AV时当R R =该值为临界值;大电阻，内接法;小电阻，外接法;内外接法均可;2.临界值法已知待测电阻、电压表和电流表内阻的大约值,RR AV时当R R >,R R A V时当R R <2.试触法选择内、外接法：具体方法是，在如图所示的电路中，改变电表的连接方式，拿电压表的一个接线柱分别接触M 、N 两点，观察电压表和电流表的示数变化，如果电流表变化明显，说明电压表内阻对电路影响较大，应采用内接法；如果电压表变化明显，说明电流表内阻对电路影响较大，应采用外接法。
题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。
让电压表一端先后接到b 点和c 点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。
电压表的两端应接在a 、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a 、________两点。
答案：电压c电流b二.滑动变阻器的限流接法和分压接法：滑动变阻器的两种电路连接都能控制调节负载的电流和电压，但在相同条件下调节效果不同，实际应用中要根据具体情况恰当的选择限流接法和分压接法。
专题：滑动变阻器的限流式和分压式接法
滑动变阻器的限流式和分压式接法（一）滑动变阻器在电路中的两种接法：1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；如图1所示，当滑动头P 从右端向左移动过程，滑动变阻器电阻逐渐减小，电路中的电流逐渐增大，变阻器起控制电路电流作用。
注意：实验开始时应使滑动变阻器连入电路的电阻最大。
2．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。
如图2所示，电阻R 与变阻器左边电阻并联,用电器与左边电阻的电压相等，改变P 的位置改变用电器R 两端电压，实现调制电压作用。
（二）两种电路选取： 1．两种电路的比较：⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。
⑵在电源滑动变阻器和用电器一定的条件下，限流电路消耗的电能小于分压电路消耗的电能。
2．选择原则：由于限流式电路能节约能源，一般情况下优先选择限流式接法（以提高电路效率）。
例：在如图所示电路，已知U =5V ，通过变阻器AB 连成分压式电路向小灯泡L 供电，电灯L 上标有“2.5V 、25Ω”字样。
求： ⑴为使小灯泡正常发光且上述电路的效率达到40%， 应如何选择变阻器的额定电流和电阻值。
⑴限流式接法⑵分压式接法⑵变阻器如何连接才能使电路的效率达到最大？最大效率为多少？但在下列几种情况下，必须选择分压式连接方式：①当滑动变阻器全电阻远小于被测电阻时，且实验要求电压（电流）的变化范围较大；②明确要求某部分电路的电压从零开始变化；例：测定小灯泡的伏安特性曲线。
③若采用限流接法，电路中的最小电流仍超过用电器的额定电流。
例：用伏安法测金属电阻R x（约为5Ω）的值，已知电流表内阻为1Ω，量程为0.6A，电压表内阻为几kΩ，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6Ω，额定电流为5A，试画出测量R x的原理图。
3．几点说明：⑴对实验器材和装置的选择，应遵循的几条主要原则：①安全性原则②准确性原则③方便性原则④经济性原则⑵分压电路中，在通过变阻器实际电流小于变阻器额定电流（或电压）的条件下，尽量选用变阻器总阻值小的变阻器做分压电路使用。
滑动变阻器分压与限流接法
滑动变阻器分压与限流接法郭雪鹏安徽省临泉第一中学1. 限流式接法（人教版2019物理必修第三册71页第1题）在图示电路中，A 、B 之间的电压为U ，定值电阻的阻值为R ，滑动变阻器的最大阻值为R 1.在滑动变阻器的滑动端移动过程中，R 两端电压U R 的变化范围是多少？定值电阻R 与滑动变阻器串联接入电路，设滑动变阻器接入电路阻值为R x ，0<R x <R 1电流为I =U R +R xR 两端电压为R xR U IR U R R ==+ U R 随R x 增大的单调递减。
当R x 取最大值R 1，U R min =1R U R R +。
当R x =0时，R 两端电压最大为U 。
故R 两端电压变化范围是1R U R R +~U 。
滑动变阻器采用限流式接法，电阻R 两端电压变化范围较小，电压不能从零开始变化。
问题1：为保证R 的电压变化范围较大，滑动变阻器的最大阻值R 1应大一些还是小一些？分析：U R min =1R U R R +，R 1越大，U R min 越小，R 的电压变化范围较大。
故采用限流式接法，应选择大阻值的滑动变阻器。
2. 分压式接法（人教版物理必修第三册71页第2题）图示电路常被叫作分压电路，当A 、B 之间的电压为U 时，利用它可以在C 、D 端获得0和U 之间的任意电压。
试说明其中的道理。
当C 端移到R 最下端时，CD 部分负载被短路，U CD =0，当C 端移到R 最上端，CD 部分负载与R 并联，U CD =U 。
分压式接法可获得0~U 变化范围的电压，负载电压从0开始增大，变化范围较大。
(以下内容可根据学生程度选择是否讲解。
)在CD 间接电阻R 0，滑动变阻器下半部分电阻为R x ，上半部分电阻为(R-R x )，电路结构为R 0与R X 并联，再和（R-R x ）串联。
R 0与R x 并联后的阻值记为R 0x ，R 0x = R o R x R 0+R xR 0x 与(R-R x )串联，电流相等，电压与电阻成正比，有U CD =R 0x R 0x +R-R x U = R 0R x RR 0+RR x -R x 2U 取比值k =R x R ，0≤k ≤1，α= R 0RU CD U =αk α+k -k 2利用几何画板软件作出U CD /U-k 图像，图像单调递增，即将滑片从下向上移动，U CD 单调递增。
滑动变阻器的限流式和分压式接法
滑动变阻器的限流式和分压式接法课前预习（一）滑动变阻器在电路中的两种接法：1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；如图1所示，当滑动头P 从右端向左移动过程，滑动变阻器电阻逐渐减小，电路中的电流逐渐增大，变阻器起控制电路电流作用。
注意：实验开始时应使滑动变阻器连入电路的电阻最大。
如图1所示，为保证电路安全，滑动变阻器的滑片P 应先置于何处左端还是右端？答2．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。
如图2所示，电阻R 与变阻器左边电阻并联,用电器与左边电阻的电压相等，改变P 的位置改变用电器R 两端电压，实现调制电压作用。
如图2所示，为保证电路安全，滑动变阻器的滑片P 应先置于何处左端还是右端？答（二）两种电路的特点及选取：1．电压和电流的调节范围⑴限流式接法 电压范围：U U R R R p ~+； 电流范围：RU R R U p ~+。
（上式中：R 为用电器的电阻，R p 为滑动变阻器的全电阻。
）可见：限流电路的调节范围与R p 有关。
在电源电压U 和用电器电阻R 一定时，R p 越大，用电器上电压和电流的调节范围也越大；当R p 比R 小得多时，用电器上的电压和电流的调节范围都很小。
⑵分压式接法 电压范围：U ~0 ； 电流范围：RU ~0。
可见：分压式接法的电压和电流的调节范围与滑动变阻器Rp 无关。
2．两种电路的比较：⑴限流式接法⑵分压式接法⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。
⑵在电源滑动变阻器和用电器一定的条件下，限流电路消耗的电能小于分压电路消耗的电能。
3．选择原则：由于限流式电路能节约能源，一般情况下优先选择限流式接法（以提高电路效率）。
但在下列几种情况下，必须选择分压式连接方式：①当滑动变阻器全电阻远小于被测电阻时，且实验要求电压（电流）的变化范围较大；②明确要求某部分电路的电压从零开始变化；③若采用限流接法，电路中的最小电流仍超过用电器的额定电流。
高中物理分压式和限流式接法习题
分压式和限流式接法1、现有下列器材：A 、两节干电池，内阻不计；B 、滑动变阻器0～10Ω；C 、滑动变阻器0～500Ω；D 、小灯泡（2.5V ，0.5W ）；E 、开关；F 、导线若干请你设计一个电路，使小灯泡两端的电压能在0～2.5V 范围内较方便地连续变化。
（1）滑动变阻器应选； （2）画出对应的电路图。
2、用如图87－5中所给的实验器材测量一个“12V ，5W ”的小灯泡在不同电压下的功率，其中电流表有3A 、0．6A 两挡，内阻可忽略；电压表有15V 、3V 两挡，内阻很大．测量时要求加在灯泡两端的电压可持续地从0调到12V ．按要求在实物图上连线（其中部分线路已经连好）．3、在“描绘小灯泡伏安特性曲线”的实验中，使用的小灯泡为“6 V ，3 W ”，其他选用的仪器有____________电流表A l (量程3A ，内阻0.2Ω) 电流表A 2(量程0.6 A ，内阻1Ω) 电压表V 1(量程3V ，内阻20k Ω) 电压表V 2(量程15V ，内阻60K Ω) 变阻器R 1(0—1000Ω，0.5 A) 变阻器R 2(0～20Ω，2A) 学生电源(6～8V)． 开关S 及导线若干．实验中要求在0～6V 范围内读取并记录下12组不同的电压值U 和对应的电流值I,以便作出小灯泡的伏安特性曲线．在上述器材中，电流表应选用_______，电压表应选用________变阻器应选用________·在下面的方框中画出实验的电路图．4、图7是滑动变阻器的示意图，若要将其连人电路，且当其滑动片向左滑动时，连入电路的电阻值变大，请在图(A)上画连线；若要使其滑动片向右滑动时，连人电路的电阻值变大，请在图(B)上画连线．上图是一位同学做本实验时的电路连线，请将他的错误连线加以更正． 5、 (1)某学校学生在开展“测金属电阻率’：研究性学习括动中，对有关金属(灯泡中的钨丝)、半导体(二极管)、合金(标准电阻)，及超导材料的电阻率查阅了大量资料，提出了下列一些说法，你认为正确的有 •A ．金属温度计是利用金属材料的电阻率随温度升高而不发生显著变化制成的B ．标准电阻是利用合金材料的电阻率几乎不随温度变化而变化制成的C ．半导体材料的电阻率随温度升高而增大•D ．当温度为绝对零度时，某种材料电阻率突然为零，这种现象叫超导现象 (2)①在“测金属电阻率”实验中，螺旋测微器测金属丝的直径的读数如图，则直径d=______mm 。

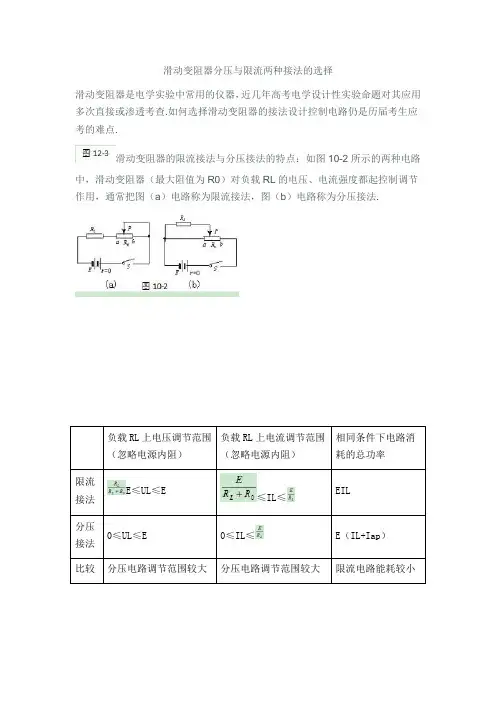

滑动变阻器分压与限流两种接法的选择
滑动变阻器分压与限流两种接法的选择滑动变阻器是电学实验中常用的仪器，近几年高考电学设计性实验命题对其应用多次直接或渗透考查.如何选择滑动变阻器的接法设计控制电路仍是历届考生应考的难点.滑动变阻器的限流接法与分压接法的特点：如图10-2所示的两种电路中，滑动变阻器（最大阻值为R0）对负载RL的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法.负载RL上电压调节范围（忽略电源内阻）负载RL上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法E≤UL≤E≤IL≤EIL分压接法0≤UL≤E0≤IL≤E（IL+Iap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小①限流法.如图（a）所示，待测电阻上电压调节范围为.显然，当R0<<RL时，在移动滑动触头的过程中，电流的变化范围很小，总电流几乎不变，UL也几乎不变，无法读取数据；当R0>>RL时，滑动触头在从b向a滑动的过程中，先是电流表、电压表的示数变化不大，后来在很小的电阻变化范围内，电流表、电压表的读数变化很快，也不方便读数，只有当RL与R0差不多大小时，才能对电流、电压有明显的调控作用.在同样能达到目的的前提下，限流法较为省电，电路连接也较为简单.②分压法.如图（b）所示，待测电阻上电压调节范围为0～E，且R0相对于RL 越小，R上的电压变化的线性就越好.当R0>>RL时，尽管UL变化范围仍是0～E，但数据几乎没有可记录性，因为在这种情况下，滑片从左端滑起，要一直快到右端时，电压表上示数一直几乎为零，然后突然上升到E，对测量几乎没有用处.因此，分压接法要用全阻值较小的滑动变阻器。
滑动变阻器的限流接法与分压接法：两种电路均可调节负载电阻电压和电流的大小，但在不同条件下，调节效果大不一样，滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活选取.1.下列三种情况必须选用分压式接法（1）要求回路中某部分电路电流或电压实现从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），即大范围内测量时，必须采用分压接法.（2）当用电器的电阻RL远大于滑动变阻器的最大值R0时，必须采用分压接法.因为按图（b）连接时，因RL>>R0＞Rap,所以RL与Rap的并联值R并≈Rap，而整个电路的总阻值约为R0，那么RL两端电压UL=IR并=·Rap，显然UL ∝Rap,且Rap越小，这种线性关系越好，电表的变化越平稳均匀，越便于观察和操作.（3）若采用限流接法，电路中实际电压（或电流）的最小值仍超过RL的额定值时，只能采用分压接法.2.下列情况可选用限流式接法（1）测量时对电路中的电流或电压没有要求从零开始连续调节，只是小范围内测量，且RL与R0相差不大或RL略小于R0，采用限流式接法.（2）电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.（3）没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，可考虑安装简便和节能因素优先采用限流式接法.例1：如图10-3所示，滑动变阻器电阻最大值为R，负载电阻R1=R，电源电动势为E,内阻不计.（1）当K断开，滑动头c移动时，R1两端的电压范围是多少？（2）当K闭合，滑动头c移动时，R1两端的电压范围是多少？（3）设R的长度ab=L,R上单位长度的电阻各处相同，a、c间长度为x，当K接通后，加在R1上的电压U1与x的关系如何？【审题】电键断开或闭合导致电路出现两种截然不同的控制电路：限流和分压，把握限流和分压电路的原理是关键【解析】（1）若K断开，则该控制电路为滑动变阻器的限流接法，故≤U1≤E （2）若K闭合，则该控制电路为滑动变阻器的分压接法，故0≤U1≤E（3）U1=IR并，R并=,I=得：U1=【总结】该题考察两种控制电路的原理即两者获取的控制电压范围不同例2：用伏安法测量某一电阻Rx阻值，现有实验器材如下：待测电阻Rx（阻值约5 Ω,额定功率为1 W）；电流表A1（量程0~0.6 A,内阻0.2 Ω）;电流表A2（量程0~3 A，内阻0.05 Ω）;电压表V1（量程0~3 V，内阻3 kΩ）;电压表V2（量程0~15 V，内阻15 kΩ）;滑动变阻器R0（0~50 Ω）,蓄电池（电动势为6 V）、开关、导线.为了较准确测量Rx阻值，电压表、电流表应选________，并画出实验电路图. 【审题】该题要求选择实验仪器、测量电路及控制电路，因为滑动变阻器的全阻值大于被测电阻Rx，故首先考虑滑动变阻器的限流接法【解析】由待测电阻Rx额定功率和阻值的大约值，可以计算待测电阻Rx的额定电压、额定电流的值约为U=V≈2.2 V,I=A=0.45 A.则电流表应选A1，电压表应选V1.又因=24.5 Ω＞Rx，则电流表必须外接.因为滑动变阻器的全阻值大于被测电阻Rx，故首先考虑滑动变阻器的限流接法，若用限流接法，则被测电阻Rx上的最小电流为Imin==0.11 A＜I额，因该实验没有对电流、电压的调节范围未作特殊要求，故用限流电路.电路如图10-4所示.【总结】滑动变阻器全阻值相对待测电阻较大，用分压接法不便于调节，故限流接法是首选，只要能保证安全且有一定的调节范围即可。
滑动变阻器的限流接法和分压接法典型习题
滑动变阻器的限流接法和分压接法[例1](2011·天津高考)某同学测量阻值约为25 kΩ的电阻Rx，现备有下列器材：A．电流表(量程100 μA，内阻约2 kΩ)；B．电流表(量程500 μA，内阻约300 Ω)；C．电压表(量程15 V，内阻约100 kΩ)；D．电压表(量程50 V，内阻约500 kΩ)；E．直流电源(20 V，允许最大电流1 A)；F．滑动变阻器(最大阻值1 kΩ，额定功率1 W)；G．电键和导线若干。
电流表应选________，电压表应选________。
(填字母代号)该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①____________________________________________；②____________________________________________。
[解析]最大电流Im＝URx＝1525×103A＝600 μA，故电流表应选B。
电源电动势20 V，电压表D的量程为50 V，测量误差过大，故应选C。
①R0＝RARV＝0.3×100 kΩ＝30 kΩ＜Rx，故电流表应采用内接法。
②由于滑动变阻器最大阻值比被测电阻小很多，为了便于调节和为了保证电表的安全，滑动变阻器应采用分压式接法。
[答案]B C①电流表应采用内接的方法②滑动变阻器应采用分压式的接法[例3]碳膜电阻是在绝缘介质骨架上镀一层碳膜。
己知某碳膜电阻阻值约为10Ω，其结构如图实－7－9所示，现通过实验测定碳膜厚度，备用器材如下：A．电流表(量程0～0.6 A，内阻约0.2 Ω)B．电流表(量程0～3 A，内阻约0.03 Ω)C．电压表(量程0～3 V，内阻约30 kΩ)D．电压表(量程0～15 V，内阻约150 kΩ)E．滑动变阻器(最大值为2 Ω)F．滑动变阻器(最大值为20 Ω)G．滑动变阻器(最大值为200 Ω)H．学生电源(4 V)I．螺旋测微器J．游标卡尺实验主要步骤：(1)用伏安法较准确地测量电阻的阻值。
滑动变阻器的限流式和分压式接法及两种接法的选择
滑动变阻器的限流式和分压式接法及两种接法的选择滑动变阻器的两种电路都能控制调节负载的电压和电流，但调节效果不同，实际应用中要根据具体情况恰当的选择限流式接法和分压式接法，下面是选择的方法。
1．通常情况下（满足安全条件），由于限流式接法电路能耗较小，电路结构简单，因此应优先考虑。
2．在下列情况下必须采用分压式接法：（1）实验要求使某部分的电压或电流从零开始调节，只能采用分压式接法；（2）如果实验所提供的电表量程或其他元件允许通过的最大电流很小，若采用限流式接法，无论怎样调节，电路中的实际电流（或电压）都会超过电表量程或元件允许的最大电流（或电压），为了保护电表或元件，滑动变阻器必须采用分压式接法；（3）伏安法测电阻实验中，当滑动变阻器的阻值远小于待测电阻的阻值时，若采用限流式接法，待测电阻的电流（或电压）变化很小，不利于多次测量求平均值或用图像法处理数据，也起不到保护电阻或电表的作用，为了在上述情况下尽可能大范围的调节待测电阻的电流或电压，应选择分压式接法；（4）在对改装后的电流表或电压表进行校准时，必须从零开始校准，滑动变阻器必须采用分压式接法；3．大阻值的滑动变阻器一般采用限流式接法，小阻值的一般采用分压式接法。
经验分享：1. 电学实验对分压式接法考查较多；2. 若滑动变阻器阻值较小（例如10Ω、20Ω），采用分压式接法的可能性就非常大；3. 做题时要注意审题，从上下文中挖掘隐含条件。
高考经典真题思路详解：1.（1997年全国高考题）某电压表的内阻在20~50k Ω之间，现要测量其内阻，实验室提供下列器材可供选择：A ．待测电压表（量程3V ）；B ．电流表A 1（量程200μA ）；C ．电流表A 2（量程5mA ）；D ．电流表A 3（量程0.6A ）；E ．滑动变阻器R （最大值1k Ω）；F ．电源E （电动势4V ），电建s ，导线若干。
（1）所提供的电流表中，应选用 （填字母代号）；（2）为了尽量减小误差，要求多测几组数据，试在图中画出符合要求的实验电路图（其中电源和电建已连好）。
【高中物理】滑动变阻器的分压接法与限流接法
一、滑动变阻器的分压接法与限流接法滑动变阻器的分压接法与限流接法各有什么特点？如何选用？滑动变阻器是电学实验中较重要、较常用的仪器，它能够改变电压和电流的大小.滑动变阻器在电路中有两种连接方式，即分压式和限流式.(1)电路特点图甲为分压式电路，图乙为限流式电路其中R 为用电器电阻，R 0为滑动变阻器的电阻，A 、B 为两端接线柱，C 为滑动触头，E 、r 为电源电动势和内阻.由图可知，两种电路的电路结构性质大不相同.分压电路中，R 0全部接入电路，R 与R BC 并联后又与R AC 串联，组成混联电路•而在限流电路中R 0的一部分接入电路，并与R 串联组成简单的串联电路.一、分压式电路的特点：① 滑动触头必须从B 到A 调节，不致在接通电路时，因超过额定电压而烧坏用电器.② 电压可以从零开始变化。
当滑动触头C 由B 向A 滑动时，用电器上的电压由零逐渐变大。
上的电压变化范围是0〜E .④当R <<R 0时,C 由B 向A 滑动时，R 上电压变化缓慢，C 接近A 端时电压开始迅速增加，不利于电压调节；当R >>R 0时，电路外电阻主要由R 0决定•当C 由B 向A 滑动时，R 上的电压变化较快，容易达到所需电压，即R >>R 0时常釆用分压式电路.二、限流式电路的特点：① 使用限流式电路做实验时，开始滑动触头C 应在B 端，防止实验中电流过载而烧坏用电器.② 当滑动触头C 由B 向A 滑动时，外电路电阻变小，电流由小变大，通过R 上的电流始终不为零，电流I 在—到-一之间变化.R +r R +R 。
+r ③ 当R»R 0时，电流可调范围较小；当R <<R 0时，电流可调范围较大，这时经常采用限流式电路.由以上分析得出：当R»R 0时，常采用分压式电路；当R <<R 0时，常采用限流式电路.关于限流接法和分压接法的一些理论分析③R 上的电压变化范围是零到 E ~RR —+rR +RRR 0— R +R0 当电源的内阻r 可以忽略时，R 甲在限流接法中，如电路负载电阻为R,滑动变阻器总电阻为r,电源的电动势为E,电源的内电阻忽略不计，则电路中电流的变动范围为E/R2l2E/(R+r)。
(完整word版)高中物理分压式和限流式接法习题
(完整word版)高中物理分压式和限流式接法习题分压式和限流式接法1、现有下列器材:A、两节干电池，内阻不计；B、滑动变阻器0～10Ω；C、滑动变阻器0～500Ω；D、小灯泡(2.5V，0。
5W）；E、开关；F、导线若干请你设计一个电路，使小灯泡两端的电压能在0～2.5V范围内较方便地连续变化。
（1）滑动变阻器应选；（2）画出对应的电路图。
2、用如图87－5中所给的实验器材测量一个“12V，5W"的小灯泡在不同电压下的功率，其中电流表有3A、0．6A两挡,内阻可忽略;电压表有15V、3V两挡，内阻很大．测量时要求加在灯泡两端的电压可持续地从0调到12V．按要求在实物图上连线（其中部分线路已经连好）．3、在“描绘小灯泡伏安特性曲线”的实验中，使用的小灯泡为“6 V，3 W”，其他选用的仪器有____________电流表A l(量程3A，内阻0.2Ω）电流表A2（量程0.6 A，内阻1Ω)电压表V1（量程3V，内阻20kΩ）电压表V2（量程15V，内阻60KΩ)变阻器R1（0-1000Ω,0.5 A）变阻器R2（0～20Ω，2A）学生电源(6~8V）．开关S及导线若干．实验中要求在0~6V范围内读取并记录下12组不同的电压值U和对应的电流值I,以便作出小灯泡的伏安特性曲线．在上述器材中,电流表应选用_______，电压表应选用________变阻器应选用________·在下面的方框中画出实验的电路图．4、图7是滑动变阻器的示意图，若要将其连人电路,且当其滑动片向左M(完整word版)高中物理分压式和限流式接法习题滑动时，连入电路的电阻值变大，请在图(A）上画连线；若要使其滑动片向右滑动时，连人电路的电阻值变大，请在图(B）上画连线．上图是一位同学做本实验时的电路连线，请将他的错误连线加以更正．5、（1）某学校学生在开展“测金属电阻率’:研究性学习括动中，对有关金属(灯泡中的钨丝）、半导体(二极管)、合金（标准电阻)，及超导材料的电阻率查阅了大量资料,提出了下列一些说法，你认为正确的有•A．金属温度计是利用金属材料的电阻率随温度升高而不发生显著变化制成的B．标准电阻是利用合金材料的电阻率几乎不随温度变化而变化制成的C．半导体材料的电阻率随温度升高而增大•D．当温度为绝对零度时,某种材料电阻率突然为零，这种现象叫超导现象(2)①在“测金属电阻率"实验中，螺旋测微器测金属丝的直径的读数如图，则直径d=______mm.②测得接入电路的金属丝的长度为L，已知其电阻大约为25Ω．在用伏安法准确测其电阻时,有下列器材供选择,除必选电源（电动势1。
(完整word版)高中物理分压式和限流式接法习题
分压式和限流式接法1、现有下列器材：A、两节干电池，内阻不计；B、滑动变阻器0～10Ω；C、滑动变阻器0～500Ω；D、小灯泡（2.5V，0.5W）；E、开关；F、导线若干请你设计一个电路，使小灯泡两端的电压能在0～2.5V范围内较方便地连续变化。
（1）滑动变阻器应选；（2）画出对应的电路图。
2、用如图87－5中所给的实验器材测量一个“12V，5W”的小灯泡在不同电压下的功率，其中电流表有3A、0．6A两挡，内阻可忽略；电压表有15V、3V两挡，内阻很大．测量时要求加在灯泡两端的电压可持续地从0调到12V．按要求在实物图上连线（其中部分线路已经连好）．3、在“描绘小灯泡伏安特性曲线”的实验中，使用的小灯泡为“6 V，3 W”，其他选用的仪器有____________电流表A l(量程3A，内阻0.2Ω)电流表A2(量程0.6 A，内阻1Ω)电压表V1(量程3V，内阻20kΩ)电压表V2(量程15V，内阻60KΩ)变阻器R1(0—1000Ω，0.5 A)变阻器R2(0～20Ω，2A)学生电源(6～8V)．开关S及导线若干．实验中要求在0～6V范围内读取并记录下12组不同的电压值U和对应的电流值I,以便作出小灯泡的伏安特性曲线．在上述器材中，电流表应选用_______，电压表应选用________变阻器应选用________·在下面的方框中画出实验的电路图．4、图7是滑动变阻器的示意图，若要将其连人电路，且当其滑动片向左滑动时，连入电路的电阻值变大，请在图(A)上画连线；若要使其滑动片向右滑动时，连人电路的电阻值变大，请在图(B)上画连线．上图是一位同学做本实验时的电路连线，请将他的错误连线加以更正．5、(1)某学校学生在开展“测金属电阻率’：研究性学习括动中，对有关金属(灯泡中的钨丝)、半导体(二极管)、合金(标准电阻)，及超导材料的电阻率查阅了大量资料，提出了下列一些说法，你认为正确的有•A．金属温度计是利用金属材料的电阻率随温度升高而不发生显著变化制成的B．标准电阻是利用合金材料的电阻率几乎不随温度变化而变化制成的C．半导体材料的电阻率随温度升高而增大•D．当温度为绝对零度时，某种材料电阻率突然为零，这种现象叫超导现象(2)①在“测金属电阻率”实验中，螺旋测微器测金属丝的直径的读数如图，则直径d=______mm。
电路动态变化滑动变阻器三种常见的接法与有关练习
一、选择题〔本大题共10小题，每题4分，共40分.每题至少一个答案正确，选不全得2分〕1.〔2011·高二检测〕关于导体的电阻，以下说确的是( )A.导体的电阻仅由导体两端的电压决定B.导体的电阻在一定温度下仅由长度和横截面积决定C.导体的电阻在一定温度下由导体的长度、粗细及材料决定D.导体的电阻与导体所通电流的大小有关2.在一次研究性学习活动中，研究小组对一幢居民楼的供电设施进展了观察和测量，整幢居民楼供电线路可简化为如下图的模型，暂停供电时，用欧姆表测得A、B间电阻为R，恢复供电后，测得A、B间电压为U，进线电流为I，那么计算该幢居民楼的总功率可以用的公式是( )A.P=I2RB.P=2URC.P=IUD.以上公式都能用3.如下图是某电源的路端电压随电流变化的特性曲线，那么以下结论正确的选项是( )B.电源的阻为12 ΩC.电流为0.5 A时的外电阻是0D.电源的短路电流为0.5 A4.如下图是一电路板的示意图，a、b、c、d为接线柱，a、d与220 V的交流电源连接，ab间、bc间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220 V，由此可知( )A．ab间电路通，cd间电路不通 B．ab间电路不通，bc间电路通C．ab间电路通，bc间电路不通 D．bc间电路不通，cd间电路通5.如下图电路，其中L为“4 V 8 W〞的用电器，电源电动势E=6 V，阻r=1 Ω，R为滑动变阻器，那么( )A.要使用电器正常工作，电源额定功率不得少于12 WB.要使变阻器平安工作，其额定电流不得少于2 AC.变阻器滑片在左端时，L恰好正常工作D.变阻器滑片在右端时，L恰好正常工作6.如图，电源为“9 V 1 Ω〞的电池组，要将“4 V 4 W〞的灯泡接入虚线框中，在正常发光的条件下，最多能接( )A．2个 B．3个 C．4个 D．5个7.如图，E为阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表.初始时S0与S均闭合，现将S断开，那么(A. 的读数变大，的读数变小B. 的读数变大，的读数变大C. 的读数变小，的读数变小D. 的读数变小，的读数变大8.如下图，甲、乙两电路中电源完全一样，电阻R1>R2，在两电路中分别通过一样的电荷量Q的过程中，以下关于两电路的比拟，正确的选项是( )A.电源部产生电热较多的是甲电路中的电源B.R1上产生的电热比R2上产生的电热多C.电源做功较多的是乙电路中的电源D.电源输出功率较大的是乙电路中的电源9.如图甲所示是一火警报警器的局部电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻随温度t变化的图线如图乙所示，电流表为值班室的显示器， a，b之间接报警器，当传感器R2所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是( )A.I变大，U变大B.I变大，U变小C.I变小，U变大D.I变小，U变小10.电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和电阻的实验中得到的实验图线如下图，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为( )A.3144、 B.1233、C.1122、D.2133、二、实验题〔本大题共2小题，共18分〕11.〔2011·高考〕〔8分〕某同学测量阻值约为25 kΩ的电阻R x，现备有以下器材：A.电流表〔量程100 μA，阻约2 kΩ〕；B.电流表〔量程500 μA，阻约300 Ω〕；C.电压表〔量程15 V，阻约100 kΩ〕；D.电压表〔量程50 V，阻约500 kΩ〕；E.直流电源〔20 V，允许最大电流1 A〕；F.滑动变阻器〔最大阻值1 kΩ，额定功率1 W〕；G.电键和导线假设干.〔1〕电流表应选_____，电压表应选_____.〔填字母代号〕〔2〕该同学正确选择仪器后连接了以下电路，为保证实验顺利进展，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①_________________________________________________________________；②_________________________________________________________________.12.〔2011·高考〕〔10分〕〔1〕某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k〞挡位，测量时指针偏转如图〔a〕所示.请你简述接下来的测量过程：①_____________________________________________________________②____________________________________________________________③_____________________________________________________________④测量完毕后，将选择开关旋到“OFF〞挡.〔2〕接下来采用“伏安法〞较准确地测量该电阻的阻值，所用实验器材如图〔b〕所示.其中电压表阻约为5 kΩ，电流表阻约为5 Ω.图中局部电路已经连接好，请完成实验电路的连接〔3〕图〔c〕是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程.当转换开关S旋到位置3时，可用来测量_____；当S旋到位置_____时，可用来测量电流，其中S旋到位置_____时量程较大.三、计算题〔本大题共4小题，共42分，要有必要的文字说明和解题步骤，有数值计算的要注明单位〕13.11.如下图,电源电动势E=10 V,阻r=1 Ω,电容器的电容C=40 μF,电阻R 1=R2=4 Ω,R3=5 Ω.接通开关S,待电路稳定后,求:(1)理想电压表V的读数;(2)电容器的带电荷量.14.〔2011·高二检测〕〔10分〕如下图，直流电动机和电炉并联后接在直流电路中，电源的阻r=1 Ω，电炉的电阻R1=19 Ω，电动机绕线的电阻R2=2 Ω，当开关S断开时，电源电阻消耗的热功率P=25 W；当S闭合时，干路中的电流I=12.6 A，求：〔1〕电源的电动势E.〔2〕S闭合后电动机的机械功率.12.电解槽A和电炉B并联后接到电源上,电源阻r=1 Ω,电炉电阻R=19 Ω,电解槽电阻r0=0.5 Ω.当S1闭合、S2断开时,电炉消耗功率为684 W;S1、S2都闭合时,电炉消耗功率为475 W(电炉电阻可看做不变).试求: (1)电源的电动势;(2)S1、S2闭合时,流过电解槽的电流大小;(3)S 1、S 2闭合时,电解槽中电能转化成化学能的功率16.〔12分〕一直流电动机线圈阻一定，用手握住转轴使其不能转动，在线圈两端加电压为0.3 V,电流为0.3 A.松开转轴，在线圈两端加电压为2 V 时，电流为0.8 A ，电动机正常工作.求: 〔1〕该电动机正常工作时，输入的电功率；〔2〕电动机的机械功率；〔3〕假设电机突然被卡住，求此时的热功率电路动态变化滑动变阻器三种常见的接法及有关练习当滑动变阻器滑动片位置发生改变时，电路中的电阻发生变化〔当外电路的任何一个电阻增大或减小时，电路中的总电阻一定增大或减小〕，将引起电路中各处的电流和电压都随之发生变化。
滑动变阻器的限流接法和分压接法
滑动变阻器的限流接法和分压接法被测电路对供电电压或供电电流有一定的要求，为满足这一要求，供电电路一般由电源和滑动变阻器按一定的连接方式组成，滑动变阻器在电路中有两种连接方式：1．限流接法如图4为滑动变阻器的限流接法.它的连接方式是电压表、滑动变阻器与待测电阻三者串联.该接法对外供电电压的调解范围是：E R R E R x x ~0，为了保护负载，闭合电键前滑动触头应滑到b 点. 2．分压接法如图5是滑动变阻器的分压接法.它的连接方式是电源与滑动变阻器组成闭合电路，而待测电阻与滑动变阻器的一部分电阻并联.该接法对外供电电压的调解范围是：E ~0，为了保护负载，闭合电键前滑动触头应滑到b 点.3．两种接法的比较：分压接法电压调解范围大，限流接法电压调解范围小，但限流接法电路耗能小.4．两种接法的选择滑动变阻器的两种接法都能控制调解负载的电流和电压，但在相同条件下调解效果不同，实际应用中要根据具体情况恰当地选择限流接法和分压接法.（1）通常情况下（满足安全条件），由于限流电路能耗较小，电路结构简单，因此应优先考虑.（2）为了便于调解，在待测电阻的阻值与滑动变阻器的阻值相差不大的情况下应选择限流接法；在待测电阻的阻值远大于滑动变阻器阻值的情况下应选择分压接法.（3）在下列情况下必须采用分压接法：①要使某部分电路的电压或电流从零开始连续调解，只有分压接法才能满足.②如果实验所提供的电表量程或其它元件允许通过的最大电流很小，若采用限流接法，无论怎样调解，电路中实际电流（或电压）都会超过电表量程或元件允许的最大电流（或电压），为了保护电表或其它元件，必须采用分压接法.③伏安法测电阻实验中，当滑动变阻器的阻值远小于待测电阻时，若采用限流接法，待测电阻上的电流（或电压）变化很小，不利于多次测量取平均值或用图象法处理数据，也起不到保护用电器的作用.为了在上述情况下尽可能大范围地调解待测电阻上的电流（或电压），应选择分压接法.图4 图5。
高三物理滑动变阻器的分压接法和限流接法
图 2图1准兑市爱憎阳光实验学校滑动变阻器的分压接法和限流接法一中——杨忠林一、滑动变阻器的分压接法和限流接法的电路分析1．滑动变阻器的分压接法如图1所示的电路中，滑动变阻器总电阻为R 0，输入电压为U 0，负载电阻R 两端的电压U 随变阻器调节变化情况作如下的讨论：首先，不接负载R 时，输出端的电压U=U 0R 0R ap ，可见，U 与成正比，输出电压电线性的，如图1〔b 〕中①所示。
换言之，触头P 在ab 间移动时，左半分得的电压是均匀变化的，电压的变化范围是0—U 0。
其次，当滑动变阻器的aP 连接负载电阻R 时，P 点左边电路的效电阻减小，与P 点右边串联而得的电压将比原来减小，如图1〔b 〕②所示。
再次，当负载电阻R 很小，对于确的R ap ，左分得的电压将更小，如图如图1〔b 〕③所示。
可以得出结论：分压接法要能通过连续调节滑动变阻器得到平缓变化的电压，负载阻值该较大。
换言之，分压接法滑动变阻器该选用阻值相对较小的。
2．动变阻器的限流接法如图2所示的电路输入电压为U 0，滑动变阻器总阻值为R 0，滑动变阻器对负载R 0电流的控制情况作如下的讨论：首先，电路中的电流：I= U 0R aP +R，可见，I 随R aP 的增大而减小，如图〔b 〕所示。
当Rap=0时，电路中的最大电流I m =U 0R ，R 两端的电压最大U max =U 0。
当Rap 最大值R 0分别为负载电阻1、3、5……倍时，电路中电流的最小值为I m 2 、I m 4 、I m6……负载电阻R 两端的最小电压Umin 为U 02 、U 04 、U 06……由此可见，假设滑动变阻器总电阻R 0较小，它对整个电路的电流控制能力就小，反之较大。
但是，实际选择滑动变阻器时，并不是R 0越大越好。
R 0很大，其单位长度的阻值越大，触头P 处a 点稍作移动，整个电路总电阻迅速增大，通过电路的电流就很小，要连续均匀地调节电流，负载R 两端的电压，滑动变阻器只能在极小的范围内调节，所以操作很不方便。
实验：滑动变阻器限流式和分压式接法
一.滑动变阻器结构
P
C
D
R
A
B
1.A、B是绕在绝缘棒上的电阻丝两端点，AB间电阻为滑动变阻器的总电阻。 2. C、D是金属杆的两个端点，能过滑片P与把金属杆与金属丝接。 3. ABCD为接线柱可接导线，P是滑片不能接导线 4.限流式接法为AB和CD各接一条导线，即“一上一下”，
(2)当S闭合时，移动滑片P，R2两端可获得的电压变化范围是多少？ 答案 0～8 V
解析 当S闭合时，滑动变阻器R1为分压式接法，当滑片P在最下端时， R2两端电压为0，当滑片P在最上端时，R2两端的电压最大，为8 V， 所以R2两端可获得的电压变化范围为0～8 V.
7.如图4所示的电路中，U＝24 V，滑动变阻器R2的最大阻值为100 Ω，R1
图6
解析 S断开时，滑动变阻器R1为限流式接法，R1的下部不接入电路中， 当滑片P在最上端时，R1接入电路的电阻为零，因此R2获得的最大电压 等于8 V，当滑片P在最下端时，R1与R2串联， 此时 R2 两端的电压最小，UR2＝R1＋R2R2UAB＝4.8 V，所以 R2 两端可获
得的电压变化范围为 4.8～8 V.
变阻器的总电阻R相差不多，
范围较大）
适用情况 或R稍大，且电压、电流变化
不要求从零调起
(2)负载电阻的阻值Rx远大于滑
动变阻器的总电阻R
(2)电路简洁，耗能少
(3)画待测元件的伏安特性曲线
五.两种接法的实物电路连接 对照电路图，连接实物图。
①供电电路和控制电路：从电源正极出发，依次连接开关、滑动变阻器 （一上一下）、 电流表（正进负出、量程）、待测元件、电源负极， ②测量电路：最后并接电压表（正进负出、量程）
限流式 分压式 练习
、在测定金属丝的电阻率的实验中，待测电阻只有几欧，给定的滑动变阻器的阻值在3、图为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下：①待测电阻Rx（约100Ω）；②直流电流表（量程0～20mA，内阻约50Ω）；③直流电压表（量程0～3V，内阻5KΩ）；④直流电源（输出电压6V，内阻可不计）；⑤滑动变阻器（阻值范围0～15Ω，允许最大电流1A）；⑥开关1个，导线若干条．根据器材的规格和实验要求，在本题的实物图上连线．4、现要测定一个额定电压4 V、额定功率1.6 W的小灯泡的伏安特性曲线．要求所测电压范围为0.1 V ～4 V．现有器材：直流电源E（电动势4.5 V，内阻不计），电压表V（量程4.5V，内阻约为4 × 104 Ω），电流表A1（量程250 mA，内阻约为2 Ω），电流表A2（量程500 mA，内阻约为1 Ω），滑动变阻器R（最大阻值约为30 Ω），电键S，导线若干．如果既要满足测量要求，又要测量误差较小，应该选用的电流表是，上面两个电路应该选用的是5、如图为“测绘小灯伏安特性曲线”实验的实物电路图，已知小灯泡额定电压为2.5V．（1）完成下列实验步骤：①闭合开关前，调节滑动变阻器的滑片，；②闭合开关后，逐渐移动变阻器的滑片，；③断开开关，…．根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线．（2）在虚线框中画出与实物电路相应的电路图．6、某研究小组研究《小灯泡电阻随温度变化的规律》，实验中需要描绘小灯泡（额定电压为3.8V，额定电流为0.32A）的伏安特性曲线，给定的实验器材如下：（本实验要求小灯泡的电压从零开始调至额定电压）直流电源的电动势为4V，内阻不计电压表V（量程4V，内阻约为5kΩ）电流表A1（量程0.6A，内阻约为4Ω）电流表A2（量程3A，内阻约为1Ω）滑动变阻器R1（0到1000Ω，0.5A）滑动变阻器R2（0到10Ω，2A）热敏温度计、开关、导线若干．①若该同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，以下说法正确的是A．小灯泡将发光B．小灯泡将不亮C．电压表会烧坏 D．电流表将会烧坏②下列关于该实验的说法，正确的是A．实验电路应选择图乙中的电路图（a）B．电流表应选用A2C．滑动变阻器应该选用R2D．若采用如图乙（a）所示电路图，实验前，滑动变阻器的滑片应置于最右端③该同学按照正确的电路图和正确的实验步骤，描出的伏安特性曲线如图丙所示，并观察到随电压增大，小灯泡温度升高；从图中可知小灯泡的阻值在电压2.0 ～ 3.8 V的范围内随小灯泡两端的电压的增大而（填“增大”、“减小”、或“不变”），其原因是．④若该小灯泡与阻值为R0 = 10 Ω的定值电阻串联后，直接与实验中所用电源相连接，那么小灯泡两端电压为V，此时小灯泡的实际功率为W（计算结果取2位有效数字）．7、如图所示，同一水平面上的两条平行导轨ab、cd置于竖直向上的匀强磁场中，间距为2m．一根质量为2kg的金属棒PQ垂直两导轨放置，金属棒与导轨间的动摩擦因数为0.2．当金属棒中通入5A的电流时，金属棒向右加速运动，加速度大小为2m/s2，取g=lOm/s2．求磁感应强度的大小和金属棒PQ中电流的方向．。
专题：滑动变阻器的两种接法
过电阻的电流I，利用部分电路欧姆定律可以算出电阻
的阻值R
RU I
1.伏安法测电阻的两种电路
电流表接在电压表两接线柱外侧，通常叫“外接法” V
A R
电流表接在电压表两接线柱内侧，通常叫“内接法” V
A R
因为电流表、电压表分别有分压、分流作用,所以两种方法 测量电阻都有误差．
2.伏安法测电阻的误差分析
，电压表应选 ，并画出电路图.
【解析】先确定测量电路
额定电压Um= PRx ≈82V.8V，应选电压表V1
额定电流Im=
P Rx
≈15 A0.45A，应选电流表A1
由 RARV 24.5Ω>Rx知，应选外接法
再确定控制电路
由R=100Ω＞10Rx知，应选择限流式电路 其电路图如图所示.
R
1.如图所示电流表和电压表的读数分别为10 V和0.1 A,电压 表内阻为500Ω,那么待测电阻R的测量值比真实值 小 ,测 量值为 100Ω ,真实值为 125Ω .
电流表示数 I A I R
R测
UV IA
>
R真
UR IR
测量值偏大,适于测量大阻值电阻.
V
U总
UA
UR
A Rx
说明：误差来源于电流表的分压，分压越少，误差越
小．所以该电路适合测量大阻值电阻，即 R RA
电流表内外接法比较
误差来源 测量结果 适用条件
外接法 电压表的分流
R真＞R测 Rx<<RV
内接法 电流表的分压
R真＜R测 Rx>>RA
3.伏安法测电阻的电路选择
若已知待测电阻的大约值，电流表的内阻和电压表的内
阻，则
专题滑动变阻器的限流式和分压式接法
滑动变阻器的限流式和分压式接法（一）滑动变阻器在电路中的两种接法：⑵分压式接法⑴限流式接法1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；从右端向左移动过程，滑动变阻器电阻逐渐减小，电路中的P所示，当滑动头如图1 电流逐渐增大，变阻器起控制电路电流作用。
注意：实验开始时应使滑动变阻器连入电路的电阻最大。
．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。
2的P用电器与左边电阻的电压相等，改变,2所示，电阻R与变阻器左边电阻并联如图位置改变用电器R 两端电压，实现调制电压作用。
（二）两种电路选取：1．两种电路的比较：⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。
限流电路消耗的电能小于分压电路消⑵在电源滑动变阻器和用电器一定的条件下，耗的电能。
．选择原则： 2 。
由于限流式电路能节约能源，一般情况下优先选择限流式接法（以提高电路效率）连成分压式电路，通过变阻器AB例：在如图所示电路，已知U=5V Ω”字样。
求：25L向小灯泡L供电，电灯上标有“2.5V、40%，⑴为使小灯泡正常发光且上述电路的效率达到应如何选择变阻器的额定电流和电阻值。
1页1 第页共12 砺儒中学高二物理专题训练．⑵变阻器如何连接才能使电路的效率达到最大？最大效率为多少？但在下列几种情况下，必须选择分压式连接方式：①当滑动变阻器全电阻远小于被测电阻时，且实验要求电压（电流）的变化范围较大；②明确要求某部分电路的电压从零开始变化；例：测定小灯泡的伏安特性曲线。
③若采用限流接法，电路中的最小电流仍超过用电器的额定电流。
例：用伏安法测金属电阻R（约为5Ω）的值，已知电流表内阻为1Ω，量程为0.6A，电压x表内阻为几kΩ，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6Ω，额定电流为5A，试画出测量R x的原理图。
3．几点说明：⑴对实验器材和装置的选择，应遵循的几条主要原则：①安全性原则②准确性原则③方便性原则④经济性原则⑵分压电路中，在通过变阻器实际电流小于变阻器额定电流（或电压）的条件下，尽量选用变阻器总阻值小的变阻器做分压电路使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动变阻器分压式和限流式接法实验专题
（一）滑动变阻器在电路中的两种接法：
⑴限流式接法⑵分压式接法
1．在下面三种情况下必须选择分压接法：
a．要使某部分电路的电压或电流从零开始连续调节，只有滑动变阻器分压接法的电路才能满足（如测定导体的伏安特性、校对改装后的电表等电路）
b．如果实验所提供的电压表、电流表量程或电阻元件允许最大电流较小，采用限流接法时，无论怎样调节，电路中实际电流(电压)都会超过电表量程或电阻元件允许的最大电流(电压)，为了保证电表和电阻元件免受损坏，必须采用滑动变阻器分压接法连接电路．c．伏安法测电阻实验中，若所用的变阻器阻值小于待测电阻阻值，若采用限流接法时，即使变阻器触头从一端滑至另一端，待测电阻上的电流（电压）变化小，这不利于多次测量求平均值或用图像法处理数据，为了变阻器远小于待测电阻阻值的情况下能大范围地调节待测电阻上的电流（电压），应选择滑动变阻器的分压接法。
2．以下情况可选用限流接法：
a．测量时电路电流（电压）没须要求从零开始连续调节，只是小范围内测量，且负载电阻R接近或小于滑动变阻器电阻R0，采用滑动变阻器限流接法。
b．电源的放电电流或滑动变阻器的额定电流太小，不能满足分压接法的要求，应采用滑动变阻器限流接法。
c．没有很高的要求，仅从安全性和精确性角度分析两者无可采用时可考虑安装简便和
节能因素采用滑动变阻器限流接法。
[例1] (2011·天津高考)某同学测量阻值约为 25 kΩ的电阻 Rx，现备有下列器材：A．电流表(量程 100 μA，内阻约 2 kΩ)；
B．电流表(量程 500 μA，内阻约 300 Ω)；
C．电压表(量程 15 V，内阻约 100 kΩ)；
D．电压表(量程 50 V，内阻约 500 kΩ)；
E．直流电源(20 V，允许最大电流 1 A)；
F．滑动变阻器(最大阻值 1 kΩ，额定功率 1 W)；
G．电键和导线若干。
电流表应选________，电压表应选________。
(填字母代号)该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：
①____________________________________________；
②____________________________________________。
[例2] 碳膜电阻是在绝缘介质骨架上镀一层碳膜。
己知某碳膜电阻阻值约为10Ω，其结构如图实－7－9所示，现通过实验测定碳膜厚度，备用器材如下：
A．电流表(量程0～0.6 A，内阻约0.2 Ω)
B．电流表(量程0～3 A，内阻约0.03 Ω)
C．电压表(量程0～3 V，内阻约30 kΩ)
D．电压表(量程0～15 V，内阻约150 kΩ)
E．滑动变阻器(最大值为2 Ω) F．滑动变阻器(最大值为20 Ω)
G．滑动变阻器(最大值为200 Ω) H．学生电源(4 V) I．螺旋测微器 J．游标卡尺
实验主要步骤：
(1)用伏安法较准确地测量电阻的阻值。
电流表选________，电压表选________，滑动变阻器选________。
(填标号)
(2)在虚框中画出电路图
(3)若测得电阻值为R，该材料的电阻率为ρ，则碳膜厚度的表达式为：d＝________(用R、
D、L、ρ表示)。
例3．分别用图实－7－10所示的甲、乙两种电路测量同一未知电阻的阻值。
图甲中两表的示数分别为3 V、4 mA，图乙中两表的示数分别为4 V、3.9 mA，则待测电阻Rx的真实值为( )
A．略小于1 kΩB．略小于750 Ω
C．略大于1 kΩ D．略大于750 Ω
例4、某同学为了研究“3 V,0.3 W”的小灯泡L从较低温度到正常发光过程中的电阻情况。
设置了如下器材：
电流表A1(量程400 mA，内阻r1＝5 Ω)；电流表A2(量程600 mA，内阻r2约为1 Ω)；电压表V(量程15 V，内阻约为3 kΩ)；定值电阻R0(5 Ω)；
滑动变阻器R1(0～10 Ω，额定电流为1 A)；滑动变阻器R2(0～250 Ω，额定电流为0.3 A)；电源E(电动势3 V，内阻较小)；开关一个，导线若干。
(1)从以上给定的器材中选择恰当的器材。
在图实－8－5甲所示线框内画出实验电路原理图，并在图中标出所用仪器的代号。
(2)根据设计的方案，将图实－8－5乙
中的器材连成符合要求的电路(有个别
仪器可能不用)。
(3)闭合开关S，移动滑片P，使________
时，可知灯泡正常发光，此时灯泡的电
阻为________(用测量的物理量表示)。
滑动变阻器分压式和限流式接法实验专题
[解析] 最大电流Im ＝U Rx ＝1525×103 A ＝600 μA，故电流表应选B 。
电源电动势20 V ，电压表D 的量程为50 V ，测量误差过大，故应选C 。
①R0＝RARV ＝0.3×100 kΩ＝30 kΩ＜Rx ，故电流表应采用内接法。
②由于滑动变阻器最大阻值比被测电阻小很多，为了便于调节和为了保证电表的安全，滑动变阻器应采用分压式接法。
[答案] B C
①电流表应采用内接的方法
②滑动变阻器应采用分压式的接法
[解析] (1)电源电动势为4 V ，故电压表选用0～3 V 的C ；电路中最大电流为Im ＝Um Rx ＝3 V 10 Ω
＝0.3 A ，故电流表选用0～0.6 A 的A ；可采用限流法接入滑动变阻器，其所需最大阻值为
Rm ＝Um 12
Im ＝ 3 V 0.15 A ＝20 Ω，故选用20 Ω的F 。
(2)被测电阻为小电阻，故电路采用电流表外接法；电路
无特殊要求，可采用限流法接入滑动变阻器。
电路如图所
示。
(3)由电阻定律有：R ＝ρL S ，得：S ＝ρL R
，由于膜很薄，故可将其截面看成是矩形，其宽即为膜厚度，由几何关系得：d ＝S πD ＝ρL πRD。
[答案] (1)A C F
(2)电路如解析图所示（好像分压接法也可以）
(3)ρL πRD
解析：先判断采用的测量方法，由于在两种不同的接法中电压表的示数变化大，说明测量的是小电阻，这样电流表分压较大，应该采用图甲进行测量比较准确。
图甲中测量值为R 测＝U 测I 测
＝750 Ω，较真实值偏小。
故D 项正确。
答案：D
[解析] 测电阻的基本方法是伏安法，但由于小灯泡的额定电压为3 V ，比电压表的量程小得多，故无法用电压表测电压。
可设计让定值电阻R0与A1串联，改装成一个适当量程的电压表，然后用A2测量小灯泡和改装电表并联后的总电流，这样通过两表的示数就可以知道通过小灯泡的电流为I2－I1，小灯泡两端的电压为I1(R0＋r1)，故小灯泡的电阻为R ＝I1r1＋R0I2－I1。
实验要求测量小灯泡L 从较低温度到正常发光过程中的电阻情况，即要求电压从0开始调节，故滑动变阻器应选用分压式接法。
由于滑动变阻器R2阻值太大，所以滑动变阻器选R1；小
灯泡正常发光时电压为3 V ，对应电流表读数为I1＝U R0＋r1＝0.3 A ＝300 mA 。
则电路原理图如图甲所示，实物连接图如图乙所示；
使电流表A1的示数为300 mA 时，灯泡正常发光，此时RL ＝
I1r1＋R0I2－I1
；式中I2为A1表示数为300mA 时，电流表A2的读数，I1＝300 mA 。
[答案] (1)见解析图 (2)见解析图
(3)电流表A1示数为300 mA
I1r1＋R0I2－I1。
