自动控制原理答案_毕效辉版
(完整版)自动控制原理课后习题答案
第一章引论1-1 试描述自动控制系统基本组成，并比较开环控制系统和闭环控制系统的特点。
答：自动控制系统一般都是反馈控制系统，主要由控制装置、被控部分、测量元件组成。
控制装置是由具有一定职能的各种基本元件组成的，按其职能分，主要有给定元件、比较元件、校正元件和放大元件。
如下图所示为自动控制系统的基本组成。
开环控制系统是指控制器与被控对象之间只有顺向作用，而没有反向联系的控制过程。
此时，系统构成没有传感器对输出信号的检测部分。
开环控制的特点是：输出不影响输入，结构简单，通常容易实现；系统的精度与组成的元器件精度密切相关；系统的稳定性不是主要问题；系统的控制精度取决于系统事先的调整精度，对于工作过程中受到的扰动或特性参数的变化无法自动补偿。
闭环控制的特点是：输出影响输入，即通过传感器检测输出信号，然后将此信号与输入信号比较，再将其偏差送入控制器，所以能削弱或抑制干扰；可由低精度元件组成高精度系统。
闭环系统与开环系统比较的关键，是在于其结构有无反馈环节。
1-2 请说明自动控制系统的基本性能要求。
答：自动控制系统的基本要求概括来讲，就是要求系统具有稳定性、快速性和准确性。
稳定性是对系统的基本要求，不稳定的系统不能实现预定任务。
稳定性通常由系统的结构决定与外界因素无关。
对恒值系统，要求当系统受到扰动后，经过一定时间的调整能够回到原来的期望值（例如恒温控制系统）。
对随动系统，被控制量始终跟踪参量的变化（例如炮轰飞机装置）。
快速性是对过渡过程的形式和快慢提出要求，因此快速性一般也称为动态特性。
在系统稳定的前提下，希望过渡过程进行得越快越好，但如果要求过渡过程时间很短，可能使动态误差过大，合理的设计应该兼顾这两方面的要求。
准确性用稳态误差来衡量。
在给定输入信号作用下，当系统达到稳态后，其实际输出与所期望的输出之差叫做给定稳态误差。
显然，这种误差越小，表示系统的精度越高，准确性越好。
当准确性与快速性有矛盾时，应兼顾这两方面的要求。
自动控制原理完整版课后习题答案
1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。
如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。
外扰是系统的输入量。
给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。
反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。
2 请说明自动控制系统的基本组成部分。
解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。
③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。
常用的比较元件有差动放大器、机械差动装置和电桥等。
⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。
常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。
⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。
常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。
3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。

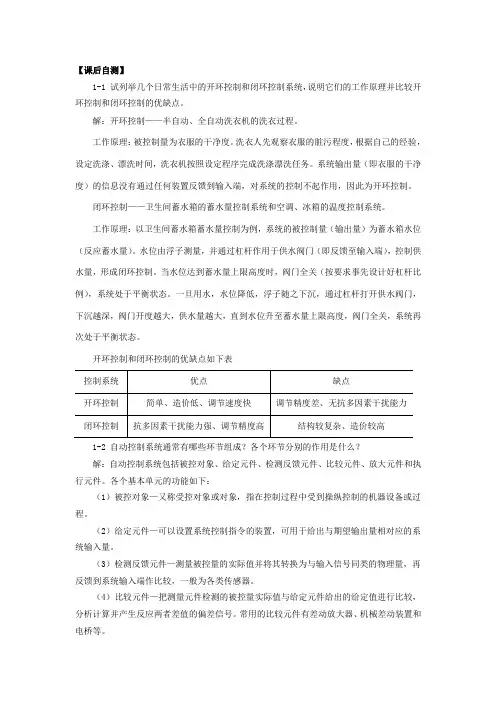

自动控制原理 课后习题答案
【课后自测】1-1 试列举几个日常生活中的开环控制和闭环控制系统，说明它们的工作原理并比较开环控制和闭环控制的优缺点。
解：开环控制——半自动、全自动洗衣机的洗衣过程。
工作原理：被控制量为衣服的干净度。
洗衣人先观察衣服的脏污程度，根据自己的经验，设定洗涤、漂洗时间，洗衣机按照设定程序完成洗涤漂洗任务。
系统输出量（即衣服的干净度）的信息没有通过任何装置反馈到输入端，对系统的控制不起作用，因此为开环控制。
闭环控制——卫生间蓄水箱的蓄水量控制系统和空调、冰箱的温度控制系统。
工作原理：以卫生间蓄水箱蓄水量控制为例，系统的被控制量（输出量）为蓄水箱水位（反应蓄水量）。
水位由浮子测量，并通过杠杆作用于供水阀门（即反馈至输入端），控制供水量，形成闭环控制。
当水位达到蓄水量上限高度时，阀门全关（按要求事先设计好杠杆比例），系统处于平衡状态。
一旦用水，水位降低，浮子随之下沉，通过杠杆打开供水阀门，下沉越深，阀门开度越大，供水量越大，直到水位升至蓄水量上限高度，阀门全关，系统再次处于平衡状态。
开环控制和闭环控制的优缺点如下表1-2 自动控制系统通常有哪些环节组成？各个环节分别的作用是什么？解：自动控制系统包括被控对象、给定元件、检测反馈元件、比较元件、放大元件和执行元件。
各个基本单元的功能如下：（1）被控对象—又称受控对象或对象，指在控制过程中受到操纵控制的机器设备或过程。
（2）给定元件—可以设置系统控制指令的装置，可用于给出与期望输出量相对应的系统输入量。
（3）检测反馈元件—测量被控量的实际值并将其转换为与输入信号同类的物理量，再反馈到系统输入端作比较，一般为各类传感器。
（4）比较元件—把测量元件检测的被控量实际值与给定元件给出的给定值进行比较，分析计算并产生反应两者差值的偏差信号。
常用的比较元件有差动放大器、机械差动装置和电桥等。
（5）放大元件—当比较元件产生的偏差信号比较微弱不足以驱动执行元件动作时，可通过放大元件将微弱信号作线性放大。

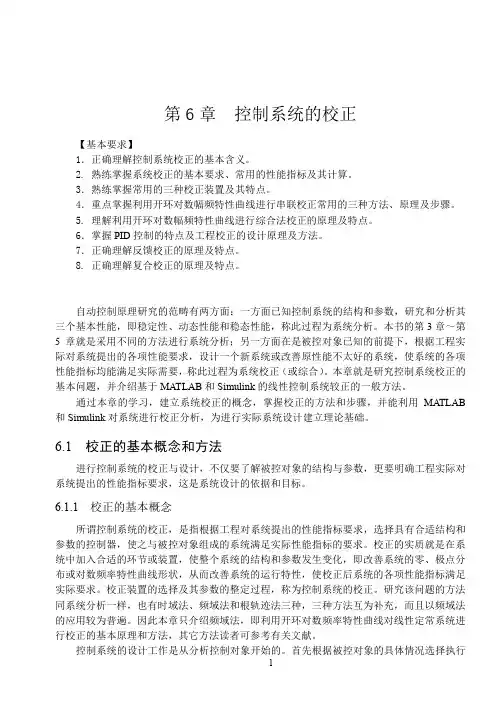

自动控制原理课后答案第6章
图 6-1 串联校正
为了减少校正装置的输出功率，降低系统功率损耗和成本，串联校正装置一般装设在前 向通道综合放大器之前，误差测量点之后的位置。串联校正的特点是结构简单，易于实现， 但需附加放大器，且对于系统参数变化比较敏感。 串联校正按照校正装置的特点分为超前校正、滞后校正和滞后-超前校正。校正后系统开 环传递函数为
6.1.2
常用的校正方法
在线性控制系统中，常用的校正设计方法有分析法和综合法两类。分析法又称试探法。 用分析法设计校正装置比较直观，在物理上易于实现，但设计过程带有试探性，要求设计者 有一定的工程经验。综合法又称为期望频率特性法。这种设计方法物理意义明确，但校正装 置传递函数可能较为复杂，在物理上不易于实现。 按照校正装置在系统中的位置，以及它和系统固有部分的联结方式不同，通常可分为串 联校正、反馈校正和复合校正等。 1．串联校正 串联校正是指校正装置 Gc(s)接在系统的前向通道中，与固有部分 Go(s)成串联连接的方 式，如图 6-1 所示。
5
a) 增加低频增益
b) 改善中频段斜率 图 6-4 校正前后对数幅频特性
c) 兼有两种补偿
以上三种情况需要不同的校正装置来实现。总之，校正后的控制系统应具有足够的稳定 裕量，满意的动态响应和稳态精度。但是。当难以使系统所有指标均达到较高的要求时，则 只能根据不同类型系统的要求，有侧重地解决。
6.2
1. 校正装置 控制系统的校正装置可以是电气的、机械的或其它性质的物理元部件。常用的电气校正 装置分为有源和无源两种。 常见的无源校正装置有 RC 双端口电路网络、微分变压器等。这种校正网络原理、线路 简单，容易理解，且无需外加直流电源；但其缺点是本身没有增益，负载效应明显，因此， 在接入系统时为消除负载效应，一般需增设隔离放大器。有源校正装置是以运算放大器为核 心元件的有源电路网络。由于运算放大器本身具有高输入阻抗和低输出阻抗的特点及较强的 带负载能力，接入系统时不需外加隔离放大器，而且这种校正网络调节使用方便，因此被广 泛应用于工程实际中。 2. 校正目标 频域法校正主要是改善系统的开环对数幅频特性曲线形状，其目标就是通过增设适当的 校正环节，使校正后系统开环对数幅频特性曲线的三个频段都能满足要求。即： (1) 低频段要有一定的高度和斜率，以满足稳态精度的要求，因此校正后的系统应该是 Ⅰ型或Ⅱ型系统。 (2) 中频段的截止频率 ωc 要足够大，以满足动态快速性的要求；中频段的斜率要求为 -20dB/edc，并有足够的宽度，即 H = 4～20，以满足相对稳定性的要求。 (3) 高频段要有较大的负斜率，一般应≤-40dB/edc，以满足抑制高频噪声的要求。 这样，从系统开环对数幅频特性曲线来看，需要进行校正的情况通常可分为如下三种基 本类型。 （1） 如果一个系统是稳定的，而且有满意的动态性能，但稳态误差过大时，必须增加低 频段增益以减小稳态误差，如图 6-4 a 中虚线所示，同时尽可能保持中频段和高频段不变。 （2） 如果一个系统是稳定的，且具有满意的稳态精度，但其动态响应较差时，则应改变 特性的中频段和高频段，如图 6-4 b 中虚线所示，以改变截止频率和相位裕量。 （3） 如果一个系统无论其稳态还是动态响应都不满意，就是说整个特性都需要加以改 善，则必须通过增加低频增益并改变中频段和高频段的特性，如图 6-4 c 中虚线所示，这样系 统就可以满足稳态和动态性能指标的要求。
自动控制原理课后习题答案
自动控制原理课后习题答案自动控制原理课后习题答案自动控制原理是一门应用广泛的学科，它研究如何利用各种控制方法和技术，使得系统能够自动地实现预期的目标。
在学习这门课程的过程中，我们常常会遇到一些习题，下面我将为大家提供一些常见的自动控制原理课后习题的答案。
1. 什么是反馈控制系统？它的优点是什么？反馈控制系统是指通过测量系统输出信号，并将其与预期的参考信号进行比较，然后根据比较结果对系统进行调整的控制系统。
其优点包括：能够减小外部干扰对系统的影响，提高系统的稳定性和鲁棒性；能够根据系统实时的状态进行调整，使得系统能够更好地适应变化的工作环境；能够实现对系统输出的精确控制，提高系统的性能。
2. 描述比例控制器、积分控制器和微分控制器的工作原理。
比例控制器根据系统输出信号与参考信号的差异，按照一定的比例关系进行控制输出。
其工作原理是通过调节控制器输出信号与系统输入信号之间的比例关系，来实现对系统的控制。
积分控制器根据系统输出信号与参考信号的差异的积分值，进行控制输出。
其工作原理是通过积分计算，将系统输出信号与参考信号之间的差异进行累加，然后根据累加值来调节控制器输出信号，以实现对系统的控制。
微分控制器根据系统输出信号与参考信号的差异的变化率，进行控制输出。
其工作原理是通过对系统输出信号与参考信号之间的差异进行微分计算，然后根据微分值来调节控制器输出信号，以实现对系统的控制。
3. 什么是PID控制器？它的控制算法是怎样的？PID控制器是一种常用的控制器，它由比例控制器、积分控制器和微分控制器组成。
其控制算法是根据系统输出信号与参考信号的差异，按照比例、积分和微分的方式进行控制输出。
PID控制器的控制算法可以表示为：输出信号= Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt其中，Kp为比例增益，Ki为积分增益，Kd为微分增益，e(t)为系统输出信号与参考信号的差异，de(t)/dt为差异的变化率。
(完整版)自动控制原理课后习题及答案
第一章绪论1-1 试比较开环控制系统和闭环控制系统的优弊端.解答： 1 开环系统(1)长处 :构造简单，成本低，工作稳固。
用于系统输入信号及扰动作用能早先知道时，可获得满意的成效。
(2)弊端：不可以自动调理被控量的偏差。
所以系统元器件参数变化，外来未知扰动存在时，控制精度差。
2闭环系统⑴长处：不论因为扰乱或因为系统自己构造参数变化所惹起的被控量偏离给定值，都会产生控制作用去消除此偏差，所以控制精度较高。
它是一种按偏差调理的控制系统。
在实质中应用宽泛。
⑵弊端：主要弊端是被控量可能出现颠簸，严重时系统没法工作。
1-2什么叫反应？为何闭环控制系统常采纳负反应？试举例说明之。
解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反应。
闭环控制系统常采纳负反应。
由1-1 中的描绘的闭环系统的长处所证明。
比如，一个温度控制系统经过热电阻（或热电偶）检测出目前炉子的温度，再与温度值对比较，去控制加热系统，以达到设定值。
1-3试判断以下微分方程所描绘的系统属于何种种类（线性，非线性，定常，时变）？2 d 2 y(t)3 dy(t ) 4y(t ) 5 du (t ) 6u(t )（1）dt 2 dt dt（2） y(t ) 2 u(t)（3）t dy(t) 2 y(t) 4 du(t) u(t ) dt dtdy (t )u(t )sin t2 y(t )（4）dtd 2 y(t)y(t )dy (t ) （5）dt 2 2 y(t ) 3u(t )dt（6）dy (t ) y 2 (t) 2u(t ) dty(t ) 2u(t ) 3du (t )5 u(t) dt（7）dt解答： （1）线性定常（2）非线性定常 （3）线性时变（4）线性时变（5）非线性定常（6）非线性定常（7）线性定常1-4 如图 1-4 是水位自动控制系统的表示图， 图中 Q1，Q2 分别为进水流量和出水流量。
控制的目的是保持水位为必定的高度。
自动控制原理及答案
一、试求图中所示RC网络的传递函数，为输入，为输出。
[点击查看答案]答：，二、化简方框图，并求系统的传递函数。
[点击查看答案]答：三、根据下列单位反馈系统的开环传递函数为，确定使系统稳定的K值的范围。
[点击查看答案]答：特征方程系统稳定四、系统开环传递函数为，绘制根轨迹。
[点击查看答案]答：（1）（2）实轴上根轨迹（3）渐近线（4）求分离点特征方程（舍去）(5)求与虚轴的交点代入特征方程五、设系统开环频率特性的极坐标图如图所示，试判断闭环系统的稳定性。
[点击查看答案]答：P=0 N=-2 N=P-Z Z=2闭环系统不稳定开环系统稳定开环系统稳定P=0 N=0 N=P-Z Z=0闭环系统稳定一、试求图中所示RC网络的传递函数，为输入，为输出。
[点击查看答案]答：二、化简方框图，并求系统的传递函数。
[点击查看答案]答：三、已知二阶系统的开环传递函数（1）若欲使该系统的阻尼比，试确定值；（2）求系统在单位阶跃信号输入下的最大超调量和调整时间。
[点击查看答案]答：四、系统开环传递函数为，绘制根轨迹。
[点击查看答案]答：（1）（2）实轴上根轨迹（3）分离点五、设系统开环频率特性的极坐标图如图所示，试判断闭环系统的稳定性。
开环系统稳定在s平面右半部有一个开环极点[点击查看答案]答：（1）P=0 N=0 N=P-Z Z=0 闭环系统稳定（2）P=1 N=1 N=P-Z Z=0 闭环系统稳定一、假设图中的运算放大器为理想放大器，试写出为输入，为输出的传递函数。
[点击查看答案]答：，，二、化简方框图，并求系统的传递函数。
[点击查看答案]答：三、系统的框图如图a所示，试计算在单位斜坡输入下的稳态误差。
如在输入端加入一比例微分环节，如图b所示，试证明当适当选取a值后，系统跟踪斜坡输入的稳态误差可以消除。
（a）（b）[点击查看答案]答：四、系统开环传递函数为，绘制根轨迹。
[点击查看答案]答：（1）（2）实轴上根轨迹（3）分离点（舍去）（4）出射角五、已知最小相位系统的开环对数幅频特性的渐近线如图所示，试写出系统的开环传递函数。
自动控制原理完整版课后习题答案
1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。
如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。
外扰是系统的输入量。
给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。
反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。
2 请说明自动控制系统的基本组成部分。
解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。
③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。
常用的比较元件有差动放大器、机械差动装置和电桥等。
⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。
常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。
⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。
常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。
3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。
自动控制原理完整版课后习题答案
1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。
如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。
外扰是系统的输入量。
给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。
反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。
2 请说明自动控制系统的基本组成部分。
解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。
③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。
常用的比较元件有差动放大器、机械差动装置和电桥等。
⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。
常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。
⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。
常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。
3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。
自动控制原理习题及答案
第一章 习题答案1-1 根据题1-1图所示的电动机速度控制系统工作原理图(1) 将a ，b 与c ，d 用线连接成负反馈状态；(2) 画出系统方框图。
解 （1）负反馈连接方式为：d a ↔，c b ↔；（2）系统方框图如图解1-1 所示。
1-2 题1-2图是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开闭的工作原理，并画出系统方框图。
题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动，直到桥式测量电路达到平衡，电动机停止转动，大门达到开启位置。
反之，当合上关门开关时，电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制。
系统方框图如图解1-2所示。
1-3 题1-3图为工业炉温自动控制系统的工作原理图。
分析系统的工作原理，指出被控对象、被控量和给定量，画出系统方框图。
题1-3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行，加热器所产生的热量与调压器电压c u 的平方成正比，c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压。
在正常情况下，炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u 。
此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上，使c u 保持一定的数值。
这时，炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定。
当炉膛温度T °C 由于某种原因突然下降(例如炉门打开造成的热量流失)，则出现以下的控制过程：控制的结果是使炉膛温度回升，直至T °C 的实际值等于期望值为止。
自动控制原理习题答案
2-2(a)
ɺɺ ɺ ɺ 即：m x o ( t ) + ( f 1 + f 2 ) x o ( t ) = f 1 x i ( t ) (b) f ( k + k ) x ( t ) + k k x ( t ) = k fx ( t ) 1 2 ɺo 1 2 o 2 ɺi
ɺ ɺ (c) f x o ( t ) + ( k 1 + k 2 ) x o ( t ) = f x i ( t ) + k 1 x i ( t )
2-3(a) R1 R2C1C 2 uo ( t ) + ( R1C1 + R2C 2 + R1C 2 )uo ( t ) + uo ( t ) ɺɺ ɺ
2-14 2-15
Ω m (s ) K1 = U a (s ) Tms + 1
Ω m (s ) K2 =− M a (s ) Tm s + 1
∆u
θi
1 11
ui
3
u1
2
u2
k3
3
1 11
ua ut
uo
km s(Tm s + 1)
θo
k ts
31.26 θ o (s ) = θ i (s ) Tm s 2 + (1 + 3k 3k t k m )s + 31.26k 3k m
3-2 (1) k ( t ) = 10 5 h( t ); 53.13 o ) 4
（3-1题~3-9题） 题 题 h( t ) = 10 t
《自动控制原理》课后习题答案
掌握自动控制系统的一般概念（控制方式，分类，性能要求）6.（1）结构框图：Ug U Udn Uc UUr给定输入量: 给定值Ug 被控制量: 加热炉的温度扰动量： 加热炉内部温度不均匀或坏境温度不稳定等外部因素 被控制对象：加热器控制器： 放大器、发动机和减速器组成的整体 （2）工作原理：给定值输入量Ug 和反馈量Ur 通过比较器输出 U ， 经放大器控制发动机的转速n ，再通过减速器与调压器调节加热器的电压U 来控制炉温。
T Ur U Ud n Uc U T7.（1）结构框图 略给定输入量：输入轴θr 被控制量： 输出轴θc扰动量： 齿轮间配合、负载大小等外部因素 被控制对象：齿轮机构 控制器: 液压马达 （2）工作原理：θc Ue Ug i θm θc比较器 放大器 减速器 调压器 电动机 加热器 热电偶干扰量实际温度掌握系统微分方程，传递函数(定义、常用拉氏变换)，系统框图化简；1.(a)⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=+=dtdu C i R u i i u iR u t ct ct t r )(02)(0)(01)()2......()1(.......... 将（2）式带入（1）式得：)()(01)(021)(0t r t t t u dtdu C R u R R u =++拉氏变换可得)()(01)(0221s r s s U CsU R u R R R =+⎪⎪⎭⎫ ⎝⎛+整理得 21212)()(0)(R R Cs R R R U U G S r S s ++==1.(b)⎪⎪⎪⎩⎪⎪⎪⎨⎧=+=+=dtdi L u R u i i u iR u Lt o t Lt t r )(2)(0)(01)()2........()1......(.......... 将（2)式代入（1）式得)()(0221)(01t r t t u u R R R dt u L R =++⎰ 拉氏变换得)()(0221)(01s r s s U U R R R U Ls R =++ 整理得LsR R R R LsR U U G s r s s )(21212)()(0)(++==2.1）微分方程求解法⎪⎪⎪⎩⎪⎪⎪⎨⎧+=-=+=-31224203221211111Rudt du c Ruu R u R u Rudt du c R u u c c c c c c c c r中间变量为1c u，2c u及其一阶导数，直接化简比较复杂，可对各微分方程先做拉氏变换⎪⎪⎪⎩⎪⎪⎪⎨⎧+=-=+=-3122423221211111RUU sc R U U RU R U RUU sc R U U c c c c c c c c r移项得⎪⎪⎪⎩⎪⎪⎪⎨⎧++==++=2432432211211)11()111(c c c c rUR R sc RU R RU U U R R sc R U可得11121432432143214320)111()11(RR sc R R R R sc R R R R R R R R sc R R sc Ur U ++++=++++=2）复阻抗法⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎨⎧+=+++=++=2211232223234212121111*11*11sc R sc z U sc R sc z U sc R sc R R z sc R sc R R z r解得：1112143243RR sc R R R R sc R R Ur U ++++=3.分别以m 2,m 1为研究对象（不考虑重力作用）⎪⎪⎩⎪⎪⎨⎧--=---=11212121121222222)()()(ky dty y d c dt y d m dty y d cdt dy c t f dt y d m 中间变量含一阶、二阶导数很难直接化简，故分别做拉氏变换⎪⎩⎪⎨⎧--=---=112112112122222)()()(kY Y Y s c Y s m Y Y s c sY c s F Y s m 消除Y1中间变量21211222))1(()(Yk s c s m sc s c s c s m s F s++-++=10.系统框图化简：G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)---++G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)/G 1(s)G 3(s)---+G 1(s)/(1+G 1(s)H 1(s))G 2(s)G 3(s)/(1+G 3(s)H 3(s))X i (s)X o (s)+H 2(s)/G 1(s)G 3(s)-G 1(s)G 2(s)G 3(s)/(1+G 1(s)H 1(s))(1+G 3(s)H 3(s))X i (s)X o (s)+H 2(s)/G 1(s)G 3(s)- +1.综合点前移，分支点后移G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)H 3(s)H 2(s)/G 1(s)G 3(s)---++2.交换综合点，交换分支点3.化简1231133221231133221133()()()()()(1()())(1()())()()()()()1()()()()()()()()()()o i X s G s G s G s X s G s H s G s H s G s H s G s G s G s G s H s G s H s G s H s G s H s G s H s =+++=++++11.系统框图化简：G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)-++ 1.综合点前移，分支点后移2.交换综合点，合并并联结构H 4(s)G 4(s)H 2(s)H 3(s)++--G 1(s)G 2(s)G 3(s)X i (s)X o (s)+H 1(s)/G 1(s)G 4(s)-+H 4(s)/G 1(s)G 2(s)G 4(s)H 2(s)/G 4(s)H 3(s)++--+-G 1(s)G 2(s)G 3(s)X i (s)X o (s)+-G 4(s)H 2(s)/G 4(s)-H 3(s)-H 1(s)/G 1(s)G 4(s)+H 4(s)/G 1(s)G 2(s)3.化简G 1(s)G 2(s)G 3(s)G 4(s)X i (s)X o (s)+-H 2(s)/G 4(s)-H 3(s)-H 1(s)/G 1(s)G 4(s)+H 4(s)/G 1(s)G 2(s)12341234243114412123123212343231344()()()()()()1()()()()(()/()()()/()()()/()())()()()1()()()()()()()()()()()()()()(o i X s G s G s G s G s X s G s G s G s G s H s G s H s H s G s G s H s G s G s G s G s G s G s G s G s H s G s G s G s G s H s G s G s H s G s G s H =+--+=+--+)s第三章掌握时域性能指标，劳斯判据，掌握常用拉氏变换-反变换求解时域响应，误差等2.（1）求系统的单位脉冲响应12()()()TsY(s)+Y(s)=KX(s)X(s)=1Y(s)=1()=20e t tTT y t y t Kx t K Ts k w t e T∙--+=+=已知系统的微分方程为：对微分方程进行零初始条件的拉氏变换得当输入信号为单位脉冲信号时，所以系统输出的拉式变换为：进行拉式反变换得到系统的时域相应2.(2)求系统的单位阶跃响应，和单位斜坡响应22()()()TsY(s)+Y(s)=KX(s)X(s)=5Y(s)=1111110()10-10e ;1X(s)=Y(s)=t T y t y t Kx t KTK Ts Ts Ts sK s s s y t s∙-+=+++=-=-=已知系统的微分方程为：对微分方程进行零初始条件的拉氏变换得当输入信号为单位阶跃信号时，所以系统输出的拉式变换为：进行拉式反变换得到系统的时域相应当输入信号为单位阶跃信号时，所以系统输出的拉式变换为：22222110550111()510t+5e ;t K K KT T K Ts s s s Ts s s Ts y t -=-+=-++++=-+进行拉式反变换得到系统的时域相应9.解：由图可知该系统的闭环传递函数为22()(22)2b kG s s k s kτ=+++ 又因为：2122%0.20.512222r n n n e t k kπξξσπβωξξωτω--⎧⎪==⎪-⎪==⎨-⎪=+⎪⎪=⎩ 联立1、2、3、4得0.456; 4.593;10.549;0.104;n K ξωτ==== 所以0.76931.432p ds nt s t sπωξω====10.解：由题可知系统闭环传递函数为210()1010b kG s s s k=++ 221010n nk ξωω=⎧⎪⎨=⎪⎩ 当k=10时，n ω=10rad/s; ξ=0.5;所以有2/12%16.3%0.36130.6p n s n e t s t sπξξσπωξξω--⎧⎪==⎪⎪⎪==⎨-⎪⎪⎪==⎪⎩当k=20时，n ω=14.14rad/s; ξ=0.35;所以有2/12%30.9%0.24130.6pn s n e t s t sπξξσπωξξω--⎧⎪==⎪⎪⎪==⎨-⎪⎪⎪==⎪⎩当0<k<=2.5时，为过阻尼和临界阻尼，系统无超调，和峰值时间；其中调整时间不随k 值增大而变化； 当k>2.5时，系统为欠阻尼，超调量σ%随着K 增大而增大，和峰值时间pt 随着K 增大而减小；其中调整时间s t 不随k 值增大而变化；14.(1)解，由题可知系统的闭环传递函数为32560-1403256000056014014k 00()1440kb k k k s s s ks kG s s s s k->><<∴=+++∴⎧⎨⎩∴劳斯表系统稳定的充要条件为：14.(2)解，由题可知系统的闭环传递函数为320.60.8832430.60.80010.20.80.210.8k 00(1)()(1)k b k k k kk s s s ks k s G s s s k s k-->>>>-∴+=++-+∴⎧⎪⎨⎪⎩∴劳斯表系统稳定的充要条件为：20.解：由题可知系统的开环传递函数为(2)()(3)(1)k k s G s s s s +=+-当输入为单位阶跃信号时，系统误差的拉氏变换为11()111()lim limlim ()0k ss k ssss s s k s ss G s E G s ssE G s e →→→+=+===∞∴=又根据终值定理e 又因为25.解：由题可知系统的开环传递函数为1212()(1)(1)k k k G s T s T s =++当输入为给定单位阶跃信号时1()i X s s=，系统在给定信号下误差的拉氏变换为111211211()111()lim limlim ()11k ss k ss ss s s k s ss G s E G s ssE G s k k e k k →→→+=+===∴=+又根据终值定理e 又因为当输入为扰动信号时1()N s s=，系统扰动信号下误差的拉氏变换为22121122212212121()111()lim limlim ()111k ss k ss ss s s k s ss ss ss ss k G s k T s E G s ssE G s k k k e k k k e e e k k →→→-+-+=+===-∴=+-∴=+=+又根据终值定理e 又因为第四章 根轨迹法掌握轨迹的概念、绘制方法，以及分析控制系统4-2 （2）G(s)=)15.0)(12.0(++s s s K;解：分析题意知：由s(0.2s+1)(0.5s+1)=0得开环极点s 1=0,s 2=-2,s 3=-5。
自动控制原理完整版课后习题答案
1 请解释下列名字术语：自动控制系统、受控对象、扰动、给定值、参考输入、反馈。
解：自动控制系统：能够实现自动控制任务的系统，由控制装置与被控对象组成；受控对象：要求实现自动控制的机器、设备或生产过程扰动：扰动是一种对系统的输出产生不利影响的信号。
如果扰动产生在系统内部称为内扰；扰动产生在系统外部，则称为外扰。
外扰是系统的输入量。
给定值：受控对象的物理量在控制系统中应保持的期望值参考输入即为给定值。
反馈：将系统的输出量馈送到参考输入端，并与参考输入进行比较的过程。
2 请说明自动控制系统的基本组成部分。
解：作为一个完整的控制系统，应该由如下几个部分组成：①被控对象：所谓被控对象就是整个控制系统的控制对象；②执行部件：根据所接收到的相关信号，使得被控对象产生相应的动作；常用的执行元件有阀、电动机、液压马达等。
③给定元件：给定元件的职能就是给出与期望的被控量相对应的系统输入量（即参考量）；④比较元件：把测量元件检测到的被控量的实际值与给定元件给出的参考值进行比较，求出它们之间的偏差。
常用的比较元件有差动放大器、机械差动装置和电桥等。
⑤测量反馈元件：该元部件的职能就是测量被控制的物理量，如果这个物理量是非电量，一般需要将其转换成为电量。
常用的测量元部件有测速发电机、热电偶、各种传感器等；⑥放大元件：将比较元件给出的偏差进行放大，用来推动执行元件去控制被控对象。
如电压偏差信号，可用电子管、晶体管、集成电路、晶闸管等组成的电压放大器和功率放大级加以放大。
⑦校正元件：亦称补偿元件，它是结构或参数便于调整的元件，用串联或反馈的方式连接在系统中，用以改善系统的性能。
常用的校正元件有电阻、电容组成的无源或有源网络，它们与原系统串联或与原系统构成一个内反馈系统。
3 请说出什么是反馈控制系统，开环控制系统和闭环控制系统各有什么优缺点？解：反馈控制系统即闭环控制系统，在一个控制系统，将系统的输出量通过某测量机构对其进行实时测量，并将该测量值与输入量进行比较，形成一个反馈通道，从而形成一个封闭的控制系统；开环系统优点：结构简单，缺点：控制的精度较差；闭环控制系统优点：控制精度高，缺点：结构复杂、设计分析麻烦，制造成本高。
自动控制原理+课后答案.
（1）
（2）
（2）代入（1），整理得传递函数为
（b）由图得
（1）
（2）
整理得传递函数为
（c）由图得
（1）
（2）
（3）
（4）
整理得传递函数为
2-8 试简化图2-6中所示系统结构图，并求传递函数 和 。
解：（a）
⑴求传递函数 ，按下列步骤简化结构图：
1 令 ，利用反馈运算简化如图2-8a所示
求系统传递函数
由信号流图2-10b可见，从源节点 到阱节点 之间，有一条前向通路，其增益为
有三个相互接触的单独回路，其回路增益分别为
， ，
与 互不接触
流图特征式为
由于前向通路与所有单独回路都接触，所以余因子式
根据梅森增益公式，得系统闭环传递函数为
3-3已知二阶系统的单位阶跃响应为 ，试求系统的超调量 ，峰值时间 和调节时间 。
②实轴上根轨迹区间为
③根轨迹的渐近线条数为 ， ，
④分离点方程为
解得分离点
根轨迹如下图4-2d所示：
4-6已知单位反馈系统的开环传递函数为：范围。
解：由题得
开环极点： 和
开环零点：
分离、会合点：从 平面的零点、极点分布可知在区间内 可能有分离、会合点。
解：
(1)对于题5-4的系统，分 和 的两种情况来讨论系统的闭环稳定性。
当 时，系统的开环幅相曲线如图5-4a所示，由图可知，系统的开环幅相曲线不包围 ，根据奈奎斯特判据可得
又由系统得开环传递函数可知
即 ，闭环系统在 右半平面无极点， 时闭环系统稳定。
当 时，系统的开环幅相曲线如图5-4b所示，由图可知，
解：
由题目可知，系统的频率特性如下
自动控制原理习题及答案.doc
第一章 习题答案1-1 根据题1—1图所示的电动机速度控制系统工作原理图（1) 将a ，b 与c ，d 用线连接成负反馈状态；（2） 画出系统方框图。
解 （1)负反馈连接方式为:d a ↔，c b ↔；（2）系统方框图如图解1-1 所示.1—2 题1—2图是仓库大门自动控制系统原理示意图。
试说明系统自动控制大门开闭的工作原理,并画出系统方框图。
题1-2图 仓库大门自动开闭控制系统解 当合上开门开关时，电桥会测量出开门位置与大门实际位置间对应的偏差电压，偏差电压经放大器放大后，驱动伺服电动机带动绞盘转动，将大门向上提起。
与此同时，和大门连在一起的电刷也向上移动,直到桥式测量电路达到平衡,电动机停止转动，大门达到开启位置.反之，当合上关门开关时,电动机带动绞盘使大门关闭，从而可以实现大门远距离开闭自动控制.系统方框图如图解1-2所示.1-3 题1—3图为工业炉温自动控制系统的工作原理图。
分析系统的工作原理,指出被控对象、被控量和给定量，画出系统方框图.题1—3图 炉温自动控制系统原理图解 加热炉采用电加热方式运行,加热器所产生的热量与调压器电压c u 的平方成正比,c u 增高，炉温就上升，c u 的高低由调压器滑动触点的位置所控制，该触点由可逆转的直流电动机驱动。
炉子的实际温度用热电偶测量，输出电压f u 。
f u 作为系统的反馈电压与给定电压r u 进行比较，得出偏差电压e u ，经电压放大器、功率放大器放大成a u 后，作为控制电动机的电枢电压.在正常情况下,炉温等于某个期望值T °C ，热电偶的输出电压f u 正好等于给定电压r u .此时，0=-=f r e u u u ，故01==a u u ，可逆电动机不转动，调压器的滑动触点停留在某个合适的位置上,使c u 保持一定的数值.这时,炉子散失的热量正好等于从加热器吸取的热量，形成稳定的热平衡状态，温度保持恒定.当炉膛温度T °C 由于某种原因突然下降（例如炉门打开造成的热量流失），则出现以下的控制过程：控制的结果是使炉膛温度回升，直至T °C 的实际值等于期望值为止。
自动控制原理课后习题答案
• 1、什么叫控制系统？
• 简答：控制系统是由动态被控对象和控制机构等独立体（单元）有机结合，实现某种控制 目的的综合体。
•
• • •
2、什么是反馈控制？反馈控制原理？
简答：①从被控对象获取信息，并将其作为调节被控量的作用馈送给被控对象，参与形成 控制作用的控制方法。 ②将从被控对象检测出来的输出量馈送到输入端，并与输入信号比较形成控制作用 的控制方法。 反馈控制原理-通过反馈信息形成反馈控制作用的原理，称为反馈控制原理。
劳斯表第1列全为正数，系统稳定；变符号0次，右半复平面有根0个。
(c) s6+4s5-4s4+4s3-7s2-8s+10=0
1 4 -1 0(-4) -1 -1 4 -4 4 -1 0(-2) 4 -7 -8 2 一行同乘4/20 辅助多项式-s4-s2+2 一行同乘4/2 一行同乘1/18 10
a.输入量：体现引起运动原因的物理量。本例中 u（t）是输入量。 b.特征受控量：体现运动特征的物理量。本例中 电流i(t)、uc(t)是受控量。 c.输出量uc(t) ：需要重点研究的受控量（个数 非唯一）。 d.中间变量i(t) ：某些受控量选为输出量后， 其余的受控量就视作中间变量。
R i(t)
L uc(t)
输 出
+ + _ y _
_
di U （ t ) L Ri u C dt
iC
2
(2.2.2) (2.2.3)
2、按照机理分析法建微分方程：
根据电路定律写出单体微分方程式（2.2.2）和 （2.2.3）。把特征受控量uc(t)选作输出量，依 据式（2.2.2）和（2.2.3），消除中间量i(t) ， 则可得到输入输出微分方程（2.2.4）。 3、利用Laplace变换求出传递函数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4.解：（1）
G(s)
s
1
2
2s
1
G
j
1
2
j 1
2
j
1 2
2
1
42
1
j 1
2
j
1
2
2
1
4
2
1
2
3
j
A
2
1 2 1 42 1 2 4
则：实频特性：
U A cos
arc
tg
1
3
2
虚频特性： 幅频特性： 相频特性：
V Asin
100
Wn2 100 Wn 10 2Wn 10 0.5
则：
0 0
e
/
192
100
0 0
0.5
e
/
1 1 2
2 100 0 0
tp
Wd
Wn
1 2
10
1 12
2
当 K＝20 时，可按同样的原理求取。 5.解： （1）不稳定。 （2）不稳定。 （3）不稳定。 （4）不稳定。
6.解：
A U 2 V 2
arc tg
V U
（2）~（4）可按类似方法处理。
5.解：系统的频率特性为：
G
j
3
g 4
j 2.2g 3.2
j8 j
2
6．解：（1）
j [G]
j [G]
0
0
j
[G]
0
7．解：
L( )/dB
1 2
0
-40 dB/dec
L( )/dB
-80dBdec
0 -100dB/dec
对象为电机调节装置。当水塔水位下降时，通过检测装置检测到水位下降，将此信号反馈至 电机，电机为使水塔水位维持在某一固定位置增大电机两端的电压，通过调节装置调节使水 塔水位升高。反之亦然。
2. 答：自动控制理论发展大致经历了几个阶段： 第一阶段：本世纪 40~60 年代，称为“经典控制理论”时期。 第二阶段：本世纪 60~70 年代，称为“现代控制理论”时期。 第三阶段：本世纪 70 年代末至今，控制理论向“大系统理论”和“智能控制”方向
则：根轨迹为：
-2 -1
8.解：
G(s)H
(s)
K *(s 2) 0.5s2 s 1
K *(s 2) 0.5(s2 2s
2)
2K *(s 2) (s2 2s 2)
(s
2K *(s 2) 1 i)(s 1
i)
根轨迹为：
-1
-2 -1
-1
9.解： G(s)H (s)
s(s
K* 3)(s2
3
3100%
33.3%
33.3% e /
1 2
0.1
Wn
1 2
100%Βιβλιοθήκη Wn4.解：（1）G(s)=
200
10
(s 10)(s 2) (0.1s 1)(0.5s 1)
（2）G(s)=
7(s 3)
21(1 s 1) 3
s(s 4)(s2 2s 2) 8s(1 s 1)(1 s2 s 1)
应点处逆时针方向作 v 90o ，无穷大半径圆弧的辅助线，找到 w=0 时曲线 G（j ）的起点，
才能正确确定开环幅相特性曲线 G（j ）官包围（-1，j0）点的角度。
3.解：幅值裕度 h 定为：幅相曲线上，相角为-180o 时对应幅值的倒数，公式如下：
1 h
n G jg H jg
相角裕度定义为：1800 加上开环幅相曲线幅值等于 1 时的相角，公式如下：
G j A j G j
2)对数频率特性曲线表示：
L 20lg G j
2.解答：奈奎斯特稳定判断：
设系统开环传递函数有 p 个极点，则闭环系统稳定的主要条件为：当 W 由- 时， 开环幅相特性曲线 G（j ）逆时针包围（-1，j 0）点（又称为临界点）的次数 N=p；否则，
闭环系统不稳定。若 p＝0，则仅当 G（j ）曲线不包围（-1，j0）点时闭环系统稳定。 当开环传递函数 G（s）含有 v 个积分环节时，应从强制的开环幅相特性曲线上 =0+对
k0k1
R(s)
(Ts+1) (S2+S+k0k1)
4.解：c1(s) =
G1(s)
R1(s)
1+G1(s)G2(s)G3(s)G4(s)
C2(s) R1(s)
= G1(s)G2(s)G3(s) 1+G1(s)G2(s)G3(s)G4(s)
C1(s) R2(s)
= G1(s) G3(s) G4(s) 1+G1(s)G2(s)G3(s)G4(s)
（3）非线性时变系统；（4）非线时变系统； 1.7.3 提高部分 1.答：1）方框图：
2)工作原理：假定水箱在水位为给定值 c（该给定值与电位器给定电信 ur 对应），此 时浮子处于平衡位置，电动机无控制作用，水箱处于给定水位高度，水的流入量与流出量保
持不变。当 c 增大时，由于进水量一时没变浮子上升，导致 c 升高，给电信计作用后，使电 信计给电动机两端电压减小，电动机带动减齿轮，使控制阀开度减小，使进水量减小，待浮 子下降回到原来的高度时，电动机停止作用，反之亦然。
《自动控制原理》习题参考答案
第1章
1.7.2 基础部分 1. 答：开环控制如：台灯灯光调节系统。
其工作原理为：输入信号为加在台灯灯泡两端的电压，输出信号为灯 泡的亮度，被控对象为灯泡。当输入信号增加时，输出信号（灯泡的亮度）增加，反之亦然。
闭环控制如：水塔水位自动控制系统。 其工作原理为：输入信号为电机两端电压，输出信号为水塔水位，被控
2 5 4
1.解： G(s) K (s 2) s(s 1)
-2 -1
0
（1）
（2）特征方程为：D(s)=s2+2s+ks+4
=s2+(2+k)+4
当 k＝2 时，复数特征根的实部为-2。
2~10：略。应用根轨迹绘制规则绘制。
11.解： G(s)H (s)
K (s 1) s2 s 10
(s
1
R2(s)
s3+(a+3)s2+3as+3k
5 解：传速函数：
C(s) =
G1(s)G2(s)
R(s) 1+ G1(s) H1(s)+ G2(s) H2(s)+ G1(s) G2(s)+ G1(s) G2(s) G3(s)+ G1(s) G2(s) H1(s) H2(s)
第三章时域分析法
3.7.2 基础部分 1.解 c(t)=1+0.2e-40t-1.2e-8t （1）闭环传递函数：
2.答：1）方框图
2）工作原理：与上题类似。
第 2 章 控制系统在数学模型。
1. 解：（1）微分方程：ui＝R1+R2 UO+R1c duo
R2
dt
（2）传速函数：uo(s) = R2
ui(s) R1R2CS+R1+R2
2. 解 uo(s) =
R2
ui(s)
R1R2C2s+R1
3.解： (cs) =
环极点的关系有助于系统根轨迹的绘制。由 G(s)H (s) K (s z1)(s z2 )...(s zm ) 闭环极 (s p1)(s p2 )...(s pn )
点由开环前向通道传递函数的零点和反馈通道传递函数的极点组成。 3.解答：1800 根轨迹方程：1+G(s)H(S)=0
绘制根轨迹的相角条件：∠G(S)H(S)= 2k+v
G1(s) G2(s) G3(s)
R(s)
1+ G1(s)H1(s)+ G2(s)H2(s) G3(s)H3(s) + G2(s) G3(s) G4(s) +
G1(s) G2(s) H1(s) H3(s)
4.解：C(s) =
s(s+a-k)
R1(s)
s3+(a+3)s2+3as+3k
C(s) =
k(s2+3s+3)
C2(s) R2(s)
=
G3(s)
1+G1(s)G2(s)G3(s)G4(s)
5.解 u2(s) =
R2
u1(s)
R1(Lcs2+R2cs+1)+LS+R2
u2(s) u1(s) 微分方程：
R2u1=R1Lc
=
R2
R1Lcs2+R1R2cs+R1+LS+R2
d2u2 +(R1R2c+L) du2 + (R1+R2) u2
ts
2s
3.5 Wn
2
Wn
单位阶跃输入时，稳定误差：ess=0
单位斜坡输入时，稳定误差：ess=
1 Wn 2
3.7.3 提高部分
1.解：
Kh 0.9
K0
10
2.解：
1 系统的传递函数为：ф(s)＝ s 10 （参考）
3.解：
p% tp 0.1
h(tp h) 100% h()
4
幅值条件： G(s)H (s) 1
4.解：见书 p73-p78。
5.解：
6.解： G(s)H (s) K *(s 1) s(s 2)(s 3)
-3 -2
-1
7.解：D(s)=s3+s2+3s+ks+2k
则：开环传递函数为： G(s)H (s)
